Hyundai Getz 2004 Instruktionsbog (in Danish)

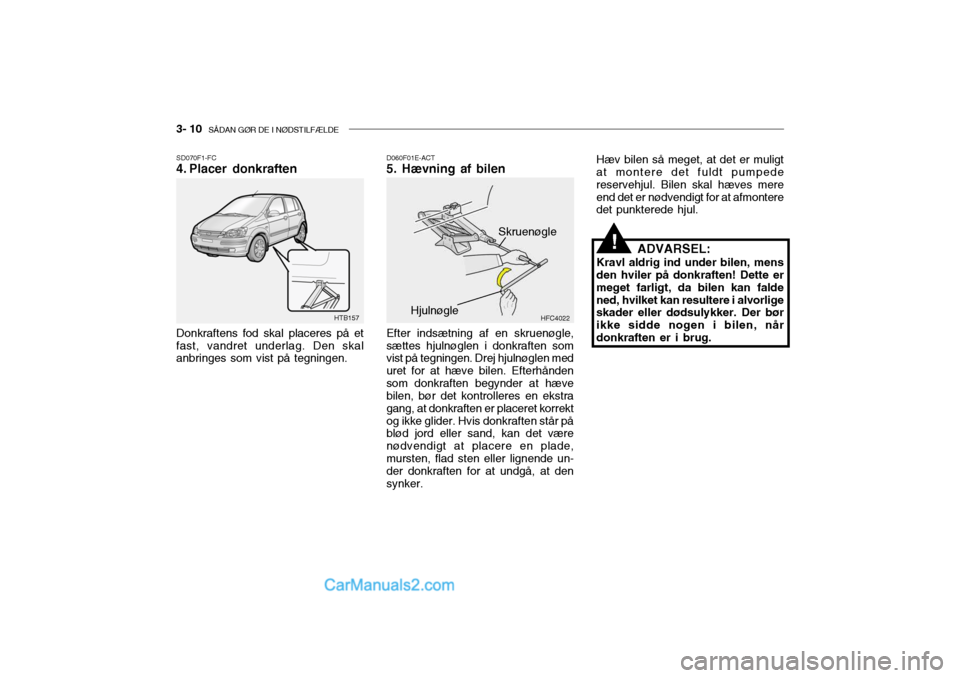

3- 10 SÅDAN GØR DE I NØDSTILFÆLDE
Hæv bilen så meget, at det er muligt at montere det fuldt pumpede reservehjul. Bilen skal hæves mereend det er nødvendigt for at afmontere det punkterede hjul.
ADVARSEL:
Kravl aldrig ind under bilen, mensden hviler på donkraften! Dette er meget farligt, da bilen kan faldened, hvilket kan resultere i alvorlige skader eller dødsulykker. Der bør ikke sidde nogen i bilen, nårdonkraften er i brug.
!
SD070F1-FC
4. Placer donkraften D060F01E-ACT5. Hævning af bilen
Donkraftens fod skal placeres på et fast, vandret underlag. Den skal anbringes som vist på tegningen. Efter indsætning af en skruenøgle, sættes hjulnøglen i donkraften som vist på tegningen. Drej hjulnøglen med uret for at hæve bilen. Efterhåndensom donkraften begynder at hæve bilen, bør det kontrolleres en ekstra gang, at donkraften er placeret korrektog ikke glider. Hvis donkraften står på blød jord eller sand, kan det være nødvendigt at placere en plade,mursten, flad sten eller lignende un- der donkraften for at undgå, at den synker.
HTB157HFC4022
Skruenøgle
Hjulnøgle

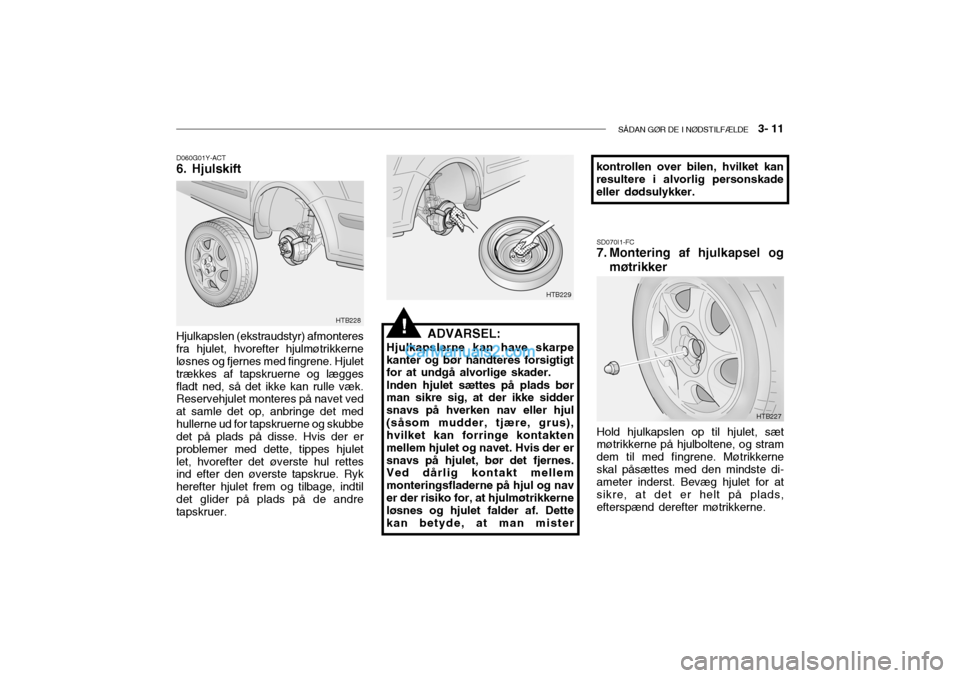

SÅDAN GØR DE I NØDSTILFÆLDE 3- 11
ADVARSEL:
Hjulkapslerne kan have skarpe kanter og bør håndteres forsigtigt for at undgå alvorlige skader. Inden hjulet sættes på plads bør man sikre sig, at der ikke sidder snavs på hverken nav eller hjul(såsom mudder, tjære, grus), hvilket kan forringe kontakten mellem hjulet og navet. Hvis der ersnavs på hjulet, bør det fjernes. Ved dårlig kontakt mellem monteringsfladerne på hjul og naver der risiko for, at hjulmøtrikkerne løsnes og hjulet falder af. Dette kan betyde, at man mister
D060G01Y-ACT 6. Hjulskift
HTB228
Hjulkapslen (ekstraudstyr) afmonteres fra hjulet, hvorefter hjulmøtrikkerne løsnes og fjernes med fingrene. Hjulet trækkes af tapskruerne og læggesfladt ned, så det ikke kan rulle væk. Reservehjulet monteres på navet ved at samle det op, anbringe det medhullerne ud for tapskruerne og skubbe det på plads på disse. Hvis der er problemer med dette, tippes hjuletlet, hvorefter det øverste hul rettes ind efter den øverste tapskrue. Ryk herefter hjulet frem og tilbage, indtildet glider på plads på de andre tapskruer.!
HTB229
SD070I1-FC
7. Montering af hjulkapsel og møtrikker
kontrollen over bilen, hvilket kan resultere i alvorlig personskade eller dødsulykker.
Hold hjulkapslen op til hjulet, sætmøtrikkerne på hjulboltene, og stram dem til med fingrene. Møtrikkerneskal påsættes med den mindste di- ameter inderst. Bevæg hjulet for at sikre, at det er helt på plads,efterspænd derefter møtrikkerne.
HTB227

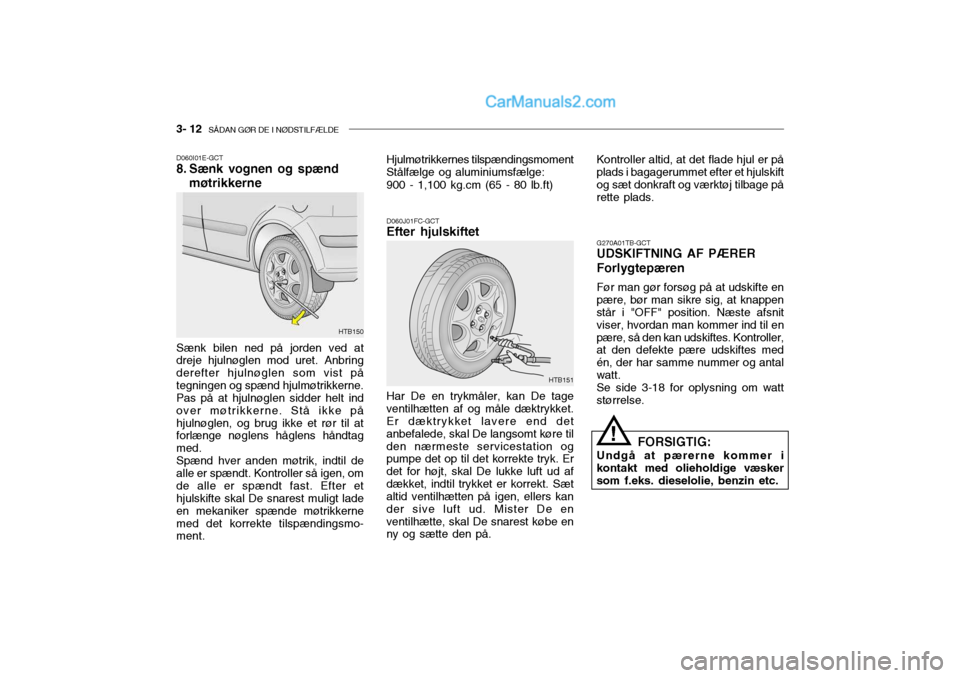

3- 12 SÅDAN GØR DE I NØDSTILFÆLDE
Kontroller altid, at det flade hjul er på plads i bagagerummet efter et hjulskift og sæt donkraft og værktøj tilbage pårette plads.
D060I01E-GCT
8. Sænk vognen og spænd
møtrikkerne
Sænk bilen ned på jorden ved atdreje hjulnøglen mod uret. Anbring derefter hjulnøglen som vist påtegningen og spænd hjulmøtrikkerne. Pas på at hjulnøglen sidder helt ind over møtrikkerne. Stå ikke påhjulnøglen, og brug ikke et rør til at forlænge nøglens håglens håndtag med.Spænd hver anden møtrik, indtil dealle er spændt. Kontroller så igen, omde alle er spændt fast. Efter et hjulskifte skal De snarest muligt lade en mekaniker spænde møtrikkernemed det korrekte tilspændingsmo- ment.
HTB150
HTB151
Hjulmøtrikkernes tilspændingsmoment Stålfælge og aluminiumsfælge: 900 - 1,100 kg.cm (65 - 80 lb.ft)
D060J01FC-GCT Efter hjulskiftet
Har De en trykmåler, kan De tage ventilhætten af og måle dæktrykket. Er dæktrykket lavere end det anbefalede, skal De langsomt køre tilden nærmeste servicestation og pumpe det op til det korrekte tryk. Er det for højt, skal De lukke luft ud afdækket, indtil trykket er korrekt. Sæt altid ventilhætten på igen, ellers kan der sive luft ud. Mister De enventilhætte, skal De snarest købe en ny og sætte den på. G270A01TB-GCT
UDSKIFTNING AF PÆRER Forlygtepæren Før man gør forsøg på at udskifte en pære, bør man sikre sig, at knappenstår i "OFF" position. Næste afsnit viser, hvordan man kommer ind til en pære, så den kan udskiftes. Kontroller, at den defekte pære udskiftes med én, der har samme nummer og antalwatt.Se side 3-18 for oplysning om wattstørrelse.
! FORSIGTIG:
Undgå at pærerne kommer i kontakt med olieholdige væsker som f.eks. dieselolie, benzin etc.

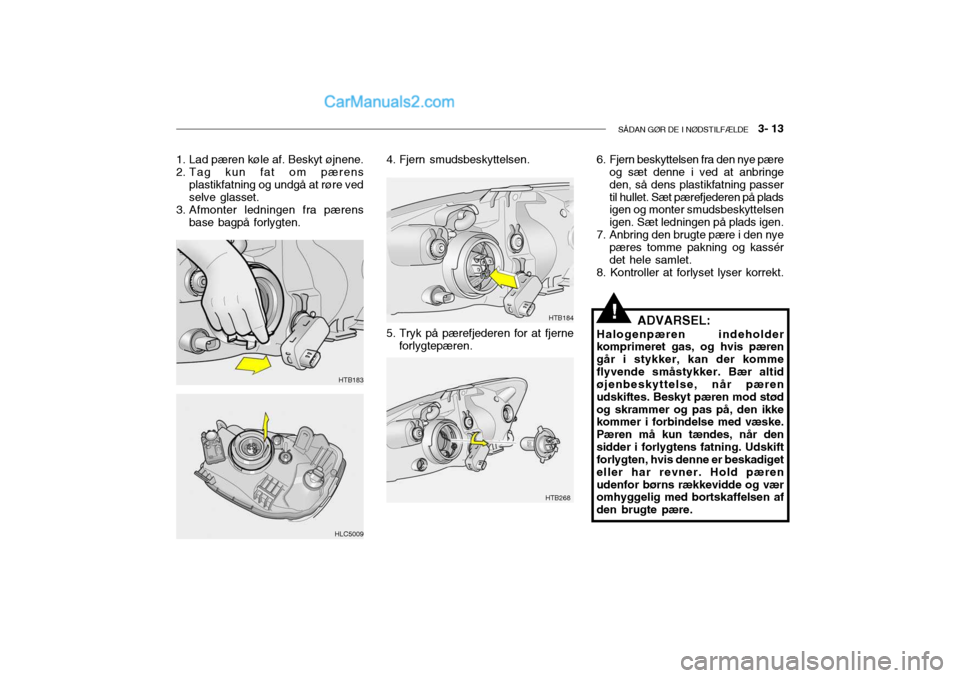

SÅDAN GØR DE I NØDSTILFÆLDE 3- 13
HTB183
1. Lad pæren køle af. Beskyt øjnene.
2. Tag kun fat om pærens
plastikfatning og undgå at røre ved selve glasset.
3. Afmonter ledningen fra pærens base bagpå forlygten.
HLC50094. Fjern smudsbeskyttelsen.
5. Tryk på pærefjederen for at fjerne
forlygtepæren. HTB1846. Fjern beskyttelsen fra den nye pære
og sæt denne i ved at anbringe den, så dens plastikfatning passertil hullet. Sæt pærefjederen på plads igen og monter smudsbeskyttelsen igen. Sæt ledningen på plads igen.
7. Anbring den brugte pære i den nye
pæres tomme pakning og kassérdet hele samlet.
8. Kontroller at forlyset lyser korrekt.
HTB268 ADVARSEL:
Halogenpæren indeholder komprimeret gas, og hvis pæren går i stykker, kan der kommeflyvende småstykker. Bær altid øjenbeskyttelse, når pæren udskiftes. Beskyt pæren mod stødog skrammer og pas på, den ikke kommer i forbindelse med væske. Pæren må kun tændes, når densidder i forlygtens fatning. Udskift forlygten, hvis denne er beskadiget eller har revner. Hold pærenudenfor børns rækkevidde og vær omhyggelig med bortskaffelsen af den brugte pære.
!

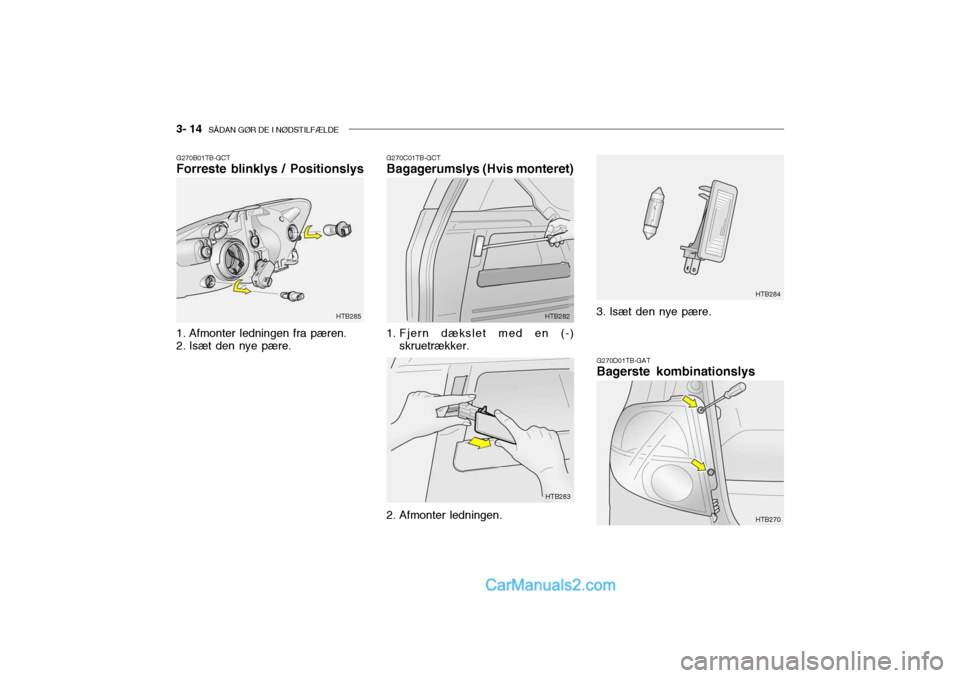

3- 14 SÅDAN GØR DE I NØDSTILFÆLDE
HTB270
G270B01TB-GCT Forreste blinklys / Positionslys
1. Afmonter ledningen fra pæren.
2. Isæt den nye pære. HTB285G270C01TB-GCT Bagagerumslys (Hvis monteret)
HTB282
1. Fjern dækslet med en (-) skruetrækker.
HTB283
2. Afmonter ledningen. 3. Isæt den nye pære.
HTB284
G270D01TB-GATBagerste kombinationslys

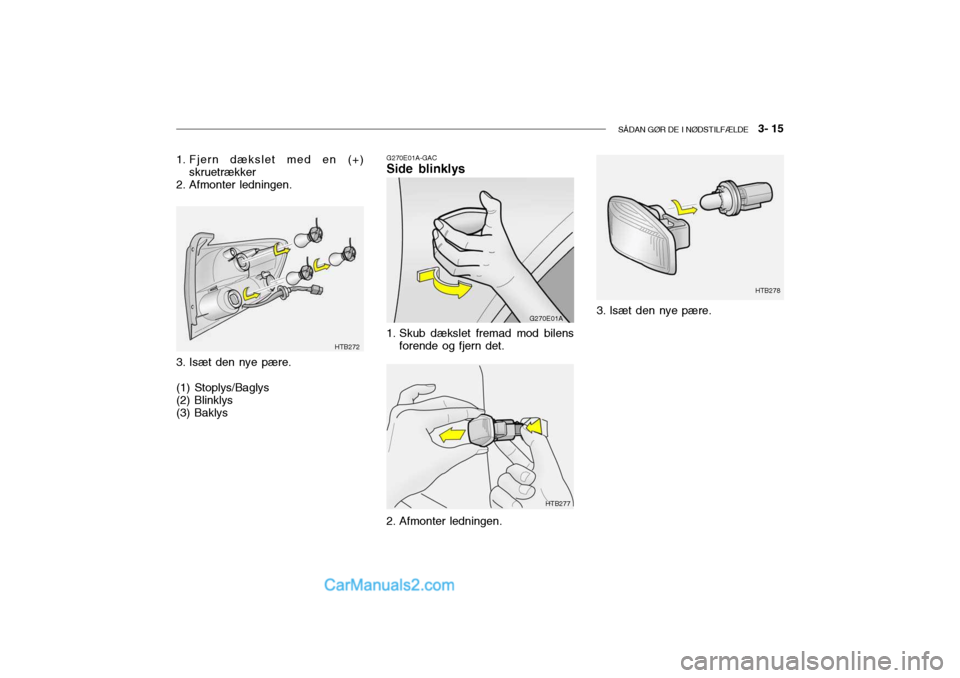

SÅDAN GØR DE I NØDSTILFÆLDE 3- 15
1. Fjern dækslet med en (+)
skruetrækker
2. Afmonter ledningen.
3. Isæt den nye pære. (1) Stoplys/Baglys (2) Blinklys (3) Baklys HTB272G270E01A-GAC Side blinklys
1. Skub dækslet fremad mod bilens forende og fjern det. G270E01A
HTB277
2. Afmonter ledningen.
3. Isæt den nye pære. HTB278

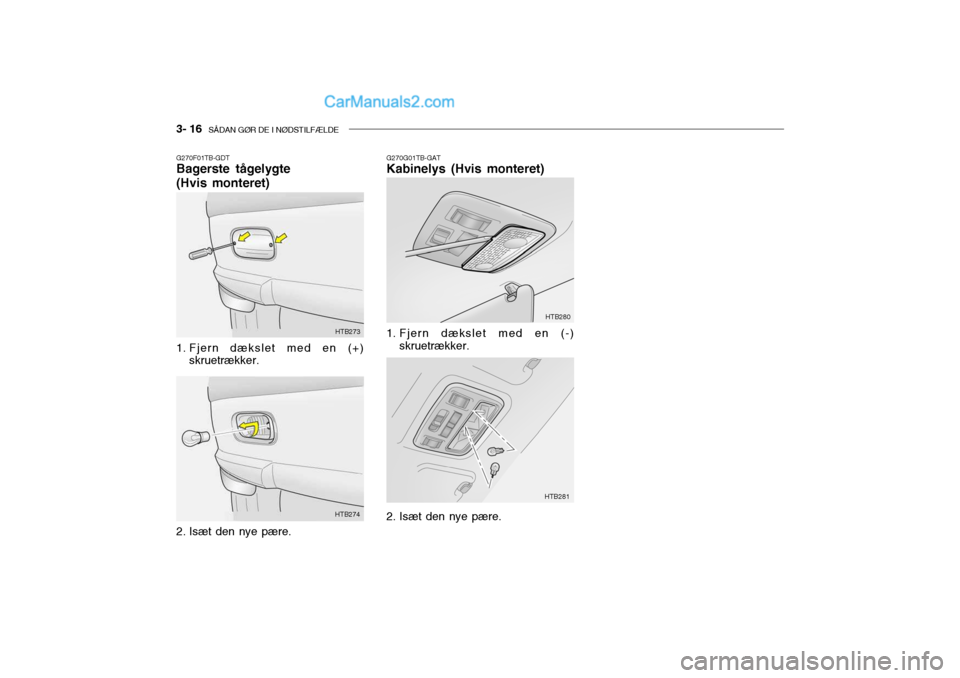

3- 16 SÅDAN GØR DE I NØDSTILFÆLDE
G270F01TB-GDT Bagerste tågelygte (Hvis monteret)
1. Fjern dækslet med en (+)
skruetrækker. HTB273
HTB274
2. Isæt den nye pære. G270G01TB-GAT Kabinelys (Hvis monteret)
1. Fjern dækslet med en (-) skruetrækker. HTB280
2. Isæt den nye pære. HTB281

SÅDAN GØR DE I NØDSTILFÆLDE 3- 17

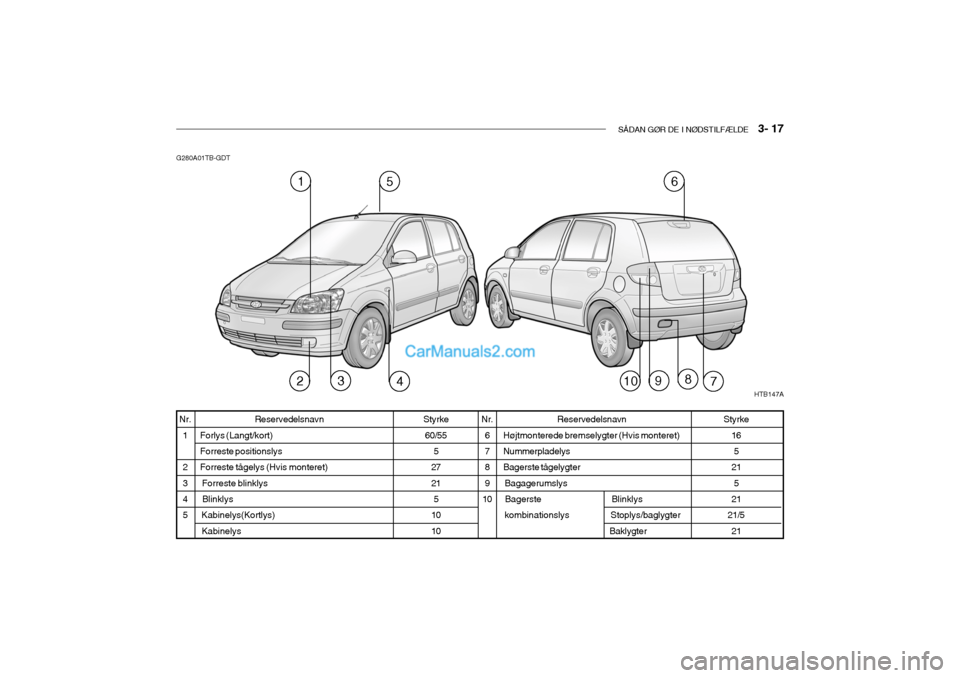

G280A01TB-GDT
Reservedelsnavn
Højtmonterede bremselygter (Hvis monteret) Nummerpladelys Bagerste tågelygter Bagagerumslys Bagerste kombinationslys
Nr.
6 7 89
10
Styrke
60/55 5
2721 5
1010
Nr. 1 2 3 4 5Styrke 165
21 5
21
21/5 21
Reservedelsnavn
Forlys (Langt/kort) Forreste positionslys Forreste tågelys (Hvis monteret) Forreste blinklys Blinklys Kabinelys(Kortlys) Kabinelys Blinklys Stoplys/baglygterBaklygter
HTB147A
516
43279108

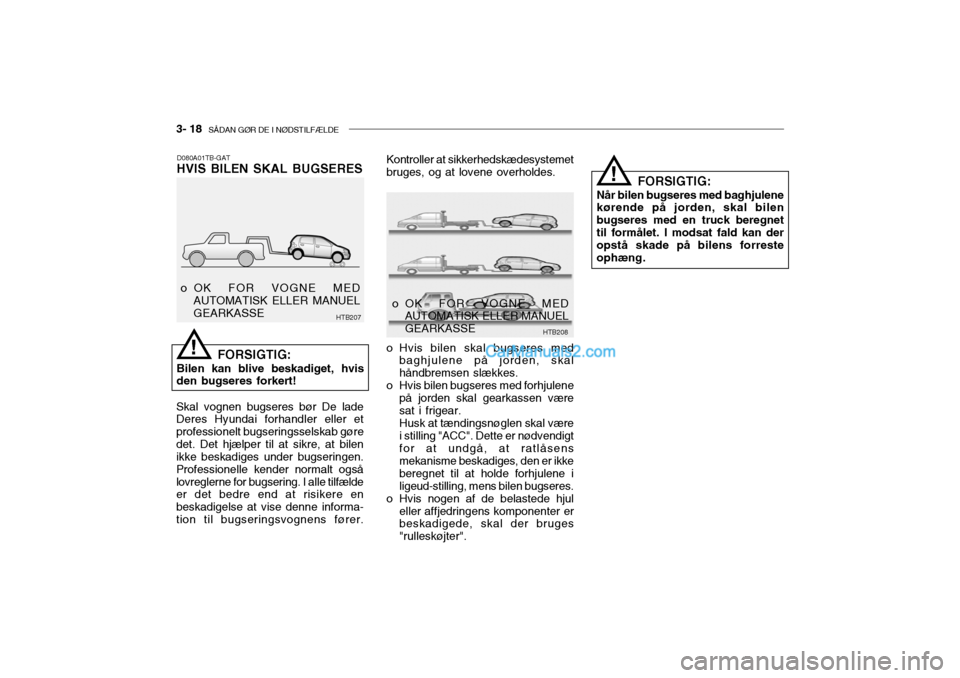

3- 18 SÅDAN GØR DE I NØDSTILFÆLDE
o Hvis bilen skal bugseres med
baghjulene på jorden, skal håndbremsen slækkes.
o Hvis bilen bugseres med forhjulene
på jorden skal gearkassen væresat i frigear.Husk at tændingsnøglen skal værei stilling "ACC". Dette er nødvendigtfor at undgå, at ratlåsens mekanisme beskadiges, den er ikke beregnet til at holde forhjulene iligeud-stilling, mens bilen bugseres.
o Hvis nogen af de belastede hjul eller affjedringens komponenter er beskadigede, skal der bruges "rulleskøjter".
D080A01TB-GAT
HVIS BILEN SKAL BUGSERES
FORSIGTIG:
Bilen kan blive beskadiget, hvis den bugseres forkert!
Skal vognen bugseres bør De ladeDeres Hyundai forhandler eller et professionelt bugseringsselskab gøredet. Det hjælper til at sikre, at bilen ikke beskadiges under bugseringen. Professionelle kender normalt ogsålovreglerne for bugsering. I alle tilfælde er det bedre end at risikere en beskadigelse at vise denne informa-tion til bugseringsvognens fører.
o OK FOR VOGNE MED AUTOMATISK ELLER MANUEL GEARKASSE HTB207
!
o OK FOR VOGNE MED
AUTOMATISK ELLER MANUEL GEARKASSE HTB208FORSIGTIG:
Når bilen bugseres med baghjulene kørende på jorden, skal bilen bugseres med en truck beregnettil formålet. I modsat fald kan der opstå skade på bilens forreste ophæng.
!
Kontroller at sikkerhedskædesystemet bruges, og at lovene overholdes.

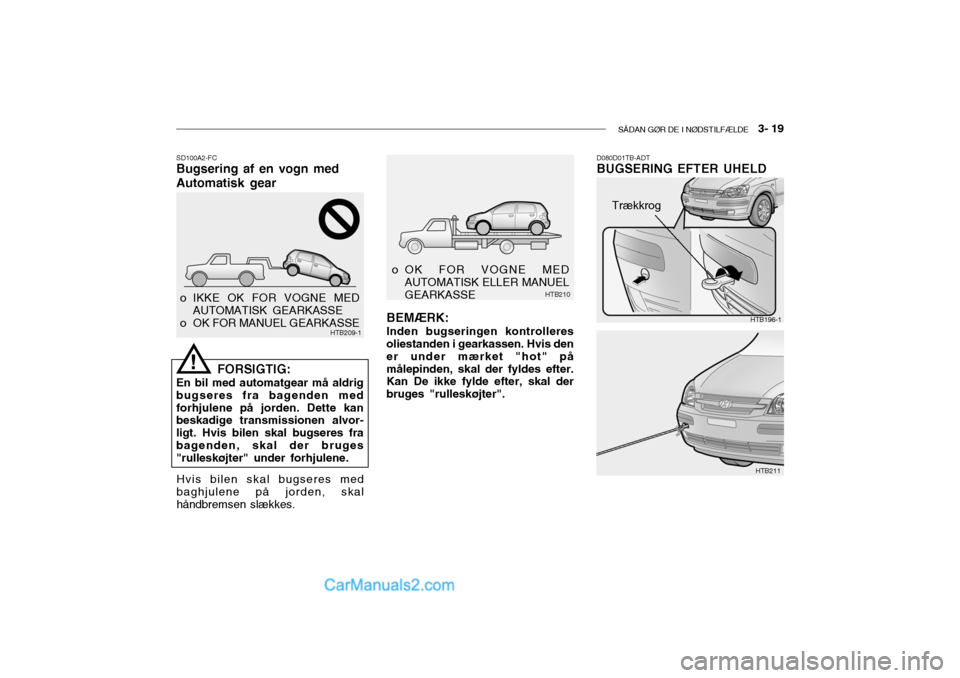

SÅDAN GØR DE I NØDSTILFÆLDE 3- 19
HTB196-1
HTB211
SD100A2-FC Bugsering af en vogn med Automatisk gear
FORSIGTIG:
En bil med automatgear må aldrig bugseres fra bagenden medforhjulene på jorden. Dette kan beskadige transmissionen alvor- ligt. Hvis bilen skal bugseres frabagenden, skal der bruges "rulleskøjter" under forhjulene. o IKKE OK FOR VOGNE MED
AUTOMATISK GEARKASSE
o OK FOR MANUEL GEARKASSE HTB209-1
Hvis bilen skal bugseres med baghjulene på jorden, skal håndbremsen slækkes.
! BEMÆRK:
Inden bugseringen kontrolleres oliestanden i gearkassen. Hvis den er under mærket "hot" påmålepinden, skal der fyldes efter. Kan De ikke fylde efter, skal der bruges "rulleskøjter".
o OK FOR VOGNE MED AUTOMATISK ELLER MANUEL GEARKASSE HTB210D080D01TB-ADT BUGSERING EFTER UHELD
Trækkrog
