44BILVÅRD OCH ROSTSKYDD
6
E040E01A-ADT Rengöring av glasytorna Använd ett vanligt fönsterputsmedel. Var försiktig så att du inte skadarvärmetrådarna på bakrutans insida. Torka utmed trådarna inte tvärs över. E050A01A-ADT Har du några frågor? Vänd dig i så fall till en Hyundaiåterförsäljare.

5
Motorrummet 1,1 liters motor ........................................ 5-2
Motorrummet 1,3 liters motor ........................................ 5-3
Motorrummet 1,6 liters motor ........................................ 5-4
Motorrummet diesel ...................................................... 5-5
Kontroller, allmänt ......................................................... 5-6
Motorolja - kontroll och påfyllning .................................. 5-7
Motoroljefilter - byte ...................................................... 5-9 Kylvätska - kontroll och byte ....................................... 5-12
Tändstift - byte ............................................................. 5-14
Motorluftfilter - byte ...................................................... 5-15
Torkarblad - kontroll och byte ...................................... 5-16
Spolarvätska - kontroll och påfyllning ..........................5-16
Oljenivå i manuell växellåda - kontroll .......................... 5-17
Oljenivå i automatväxellåda - kontroll ..........................5-17
Bromsar - kontroll ........................................................ 5-19
Bromsvätska - kontroll och påf yllning ..........................5-19
Kupéluftfilter - byte....................................................... 5-20
Styrningen - kontroll ..................................................... 5-21
Kopplingspedalen - kontroll av spel .............................5-21
Bromspedalen - kontrol l ............................................... 5-21
Drivremmar - kontroll ................................................... 5-22
Säkringar och reläer - kontroll och byte .......................5-23
Batteri - kontroll ............................................................ 5-25
Elektrisk kylfläkt - kontroll ............................................ 5-25
Styrservovätska - kontroll och påfyllning ....................5-26
Tömning av bränslefilter (diesel) .................................. 5-27
Glödlampor - byte........................................................ 5-27
Säkringar och reläer, översikt..................................... 5-33
5
UNDERHÅLL - GÖR-DET-SJÄLV

5 UNDERHÅLL - GÖR-DET-SJÄLV
2

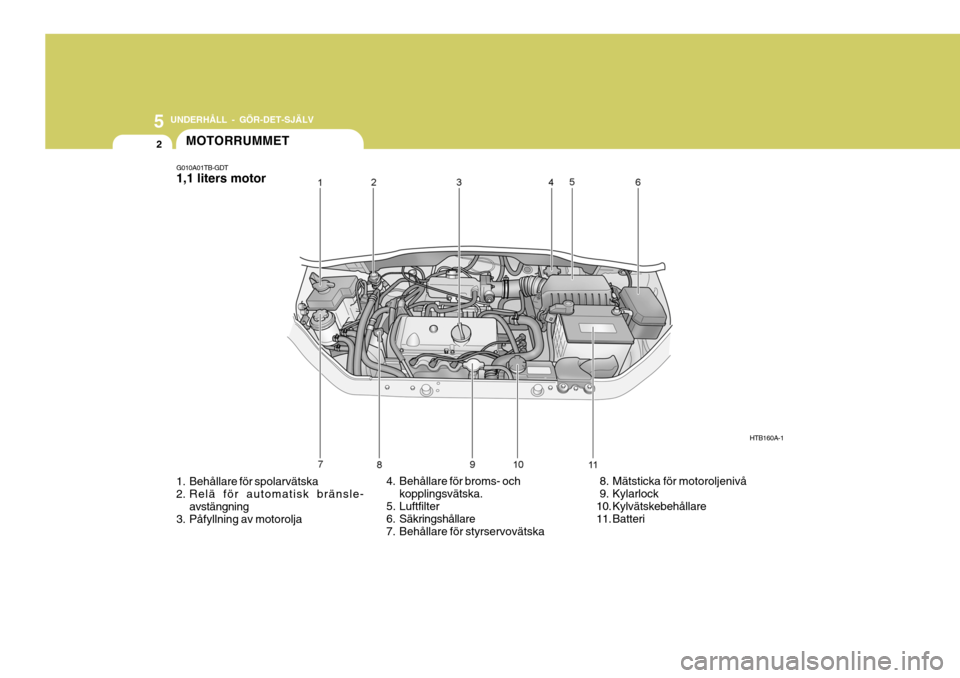

HTB160A-1
1. Behållare för spolarvätska
2. Relä för automatisk bränsle- avstängning
3. Påfyllning av motorolja 4. Behållare för broms- och
kopplingsvätska.
5. Luftfilter
6. Säkringshållare
7. Behållare för styrservovätska 8. Mätsticka för motoroljenivå
9. Kylarlock
10. Kylvätskebehållare
11. Batteri
G010A01TB-GDT 1,1 liters motor
MOTORRUMMET

5
UNDERHÅLL - GÖR-DET-SJÄLV
3

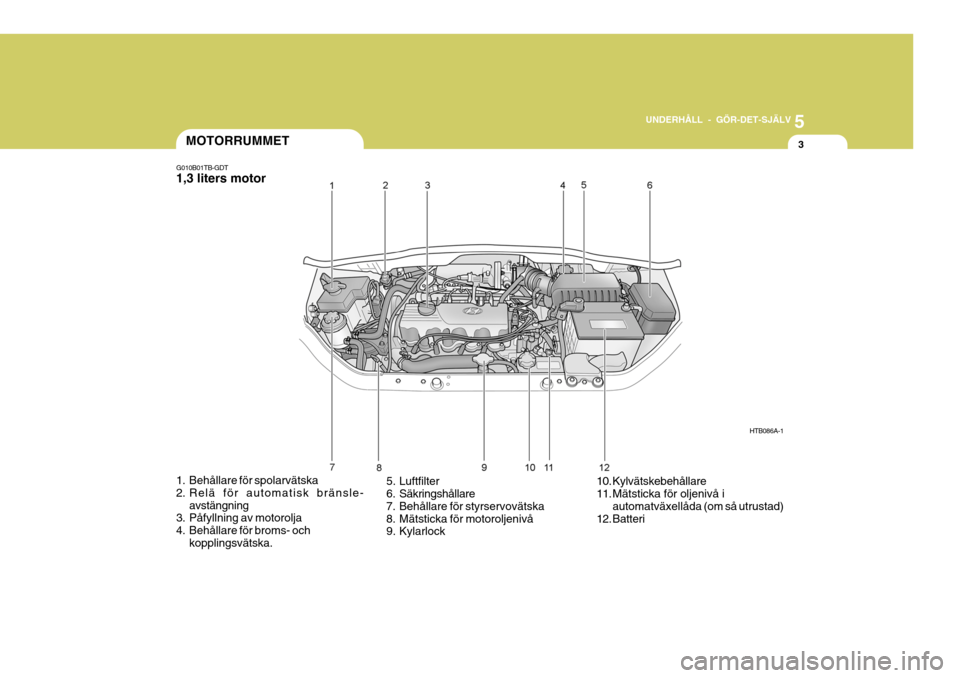

G010B01TB-GDT 1,3 liters motor
1. Behållare för spolarvätska
2. Relä för automatisk bränsle-
avstängning
3. Påfyllning av motorolja
4. Behållare för broms- och
kopplingsvätska. 5. Luftfilter
6. Säkringshållare
7. Behållare för styrservovätska
8. Mätsticka för motoroljenivå
9. Kylarlock
10. Kylvätskebehållare
11. Mätsticka för oljenivå i
automatväxellåda (om så utrustad)
12. Batteri HTB086A-1
MOTORRUMMET

5 UNDERHÅLL - GÖR-DET-SJÄLV
4MOTORRUMMET

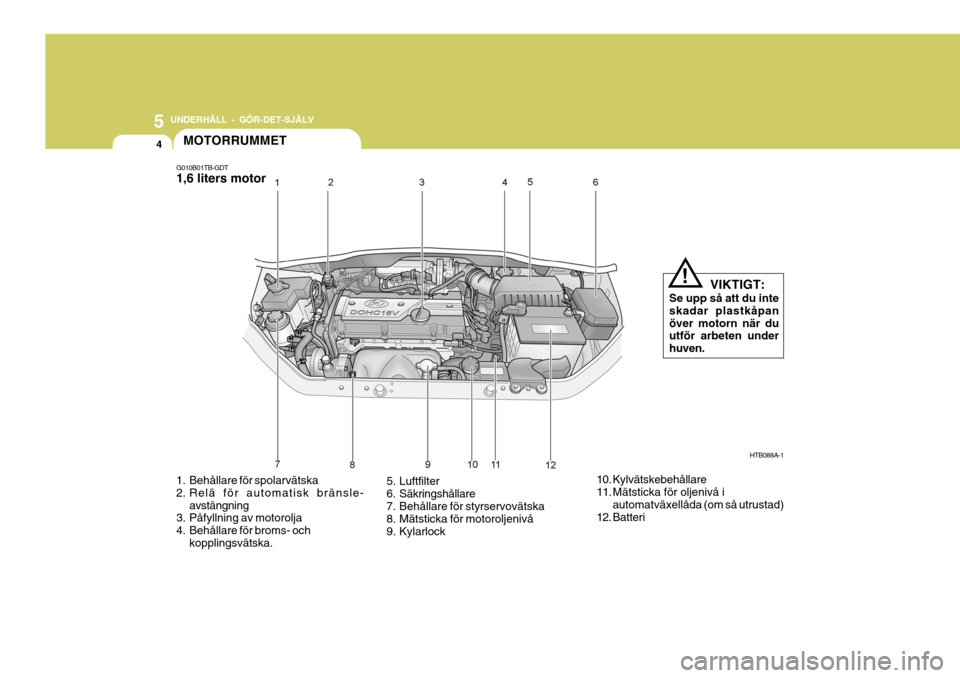

G010B01TB-GDT 1,6 liters motor
HTB088A-1
1. Behållare för spolarvätska
2. Relä för automatisk bränsle- avstängning
3. Påfyllning av motorolja
4. Behållare för broms- och
kopplingsvätska. 5. Luftfilter
6. Säkringshållare
7. Behållare för styrservovätska
8. Mätsticka för motoroljenivå
9. Kylarlock
10. Kylvätskebehållare
11. Mätsticka för oljenivå i
automatväxellåda (om så utrustad)
12. Batteri VIKTIGT:
Se upp så att du inteskadar plastkåpanöver motorn när du utför arbeten under huven.
!

5
UNDERHÅLL - GÖR-DET-SJÄLV
5MOTORRUMMET

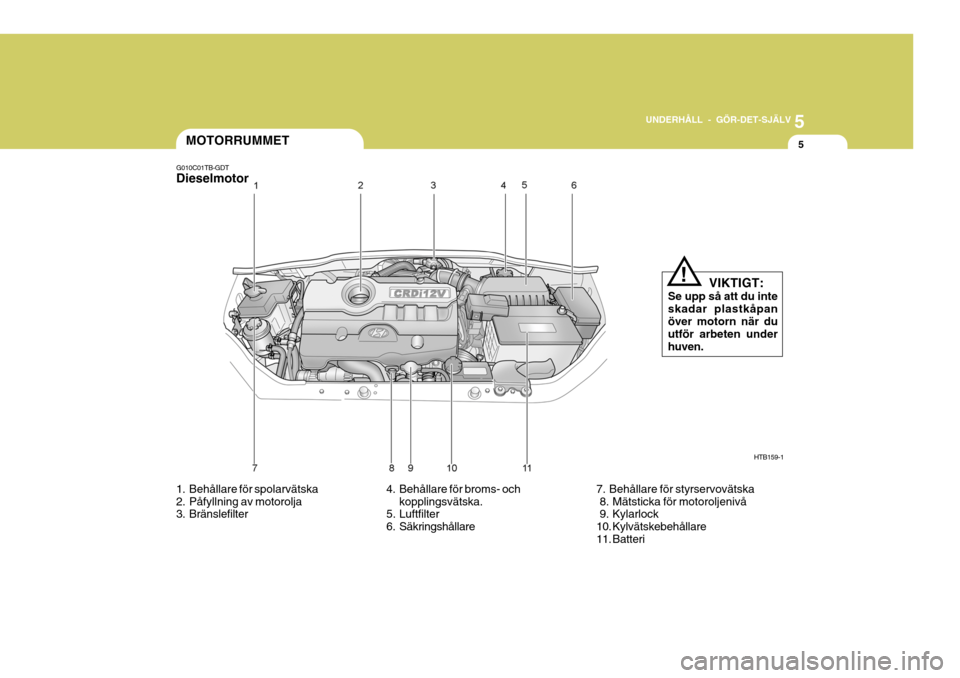

G010C01TB-GDT Dieselmotor
HTB159-1
1. Behållare för spolarvätska
2. Påfyllning av motorolja
3. Bränslefilter 4. Behållare för broms- och
kopplingsvätska.
5. Luftfilter
6. Säkringshållare 7. Behållare för styrservovätska
8. Mätsticka för motoroljenivå
9. Kylarlock
10. Kylvätskebehållare
11. BatteriVIKTIGT:
Se upp så att du inteskadar plastkåpanöver motorn när du utför arbeten under huven.
!

5 UNDERHÅLL - GÖR-DET-SJÄLV
6ALLMÄNNA KONTROLLER
G020A01A-ADT Kontrollera regelbundet följande i motorrummet:
o Motoroljenivå och oljekvalitet
o Växellådsoljenivå och kvalitet
o Broms-/kopplingsvätskenivå
o Kylvätskenivå
o Spolarvätskenivå
o Drivremmar
o Klammor och slangar för kylsystemet
o Kylsystemet - läckage
o Styrservonivå
o Batteriet
o Motorluftfiltret G020C01A-ADT Inne i bilen Kontrollera varje gång du ska köra:
o Att alla kontroll- och varningslampor
fungerar
o Vindrutetorkarnas funktion
o Signalhornet
o Värme- och ventilationssystemet (inkl luftkonditioneringen)
o Styrningen
o Backspeglarna
o Blinkers
o Gaspedalen
o Fot- och parkeringsbroms
o Växellåda och koppling
o Automatlådans funktion inklusive mekanismen för P-läget
o Reglage för justering av sätet
o Säkerhetsbältena
o Solskydden Om något inte fungerar som det ska vänd dig till en Hyundaiverkstad om du behöver service.
G020B01A-ADT Utanför bilen Kontrollera varje månad:
o Bilens skick rent generellt
o Hjulen och att hjulmuttrarna är
åtdragna
o Lufttrycket och däckens skick, bl a mönsterdjupet (även reservhjulet)
o Avgassystemets kondition
o All yttre belysning
o Vindrutans skick
o Torkarbladens skick
o Lackens skick och eventuella rostangrepp
o Vätskeläckage
o Lås och gångjärn i dörrar, huv och baklucka

5
UNDERHÅLL - GÖR-DET-SJÄLV
7
G030B01TB

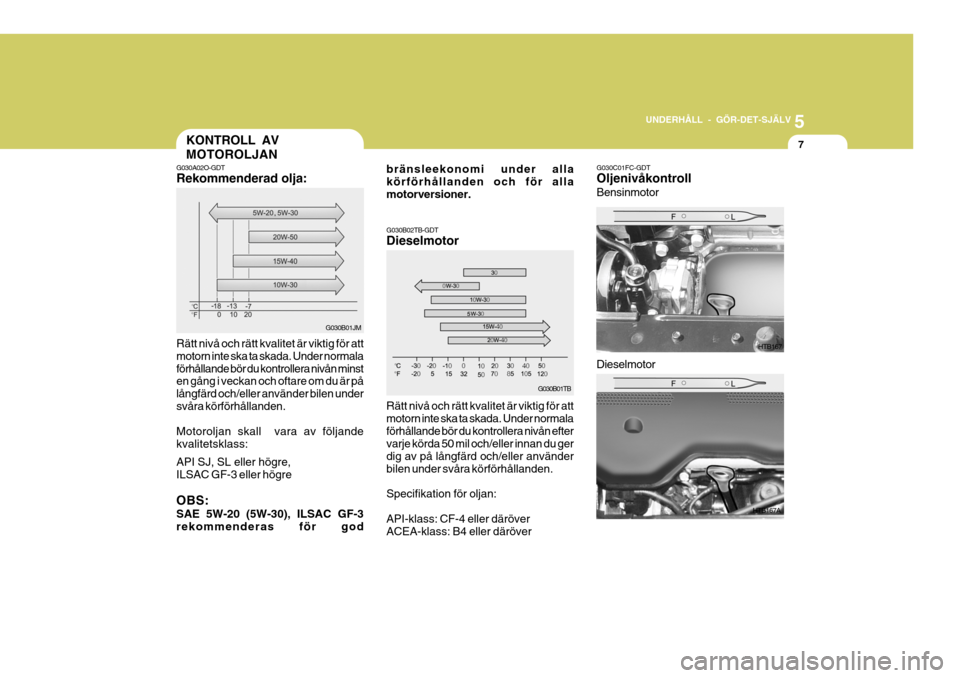

G030B02TB-GDT Dieselmotor Rätt nivå och rätt kvalitet är viktig för att motorn inte ska ta skada. Under normalaförhållande bör du kontrollera nivån efter varje körda 50 mil och/eller innan du ger dig av på långfärd och/eller använderbilen under svåra körförhållanden. Specifikation för oljan:API-klass: CF-4 eller däröver ACEA-klass: B4 eller däröver
G030C01FC-GDT Oljenivåkontroll
HTB167
Bensinmotor Dieselmotor
KONTROLL AV MOTOROLJAN
G030A02O-GDT Rekommenderad olja: Rätt nivå och rätt kvalitet är viktig för att motorn inte ska ta skada. Under normalaförhållande bör du kontrollera nivån minst en gång i veckan och oftare om du är på långfärd och/eller använder bilen undersvåra körförhållanden. Motoroljan skall vara av följande kvalitetsklass: API SJ, SL eller högre, ILSAC GF-3 eller högre OBS: SAE 5W-20 (5W-30), ILSAC GF-3 rekommenderas för god bränsleekonomi under allakörförhållanden och för allamotorversioner.
G030B01JM
HTB167A

5 UNDERHÅLL - GÖR-DET-SJÄLV
8

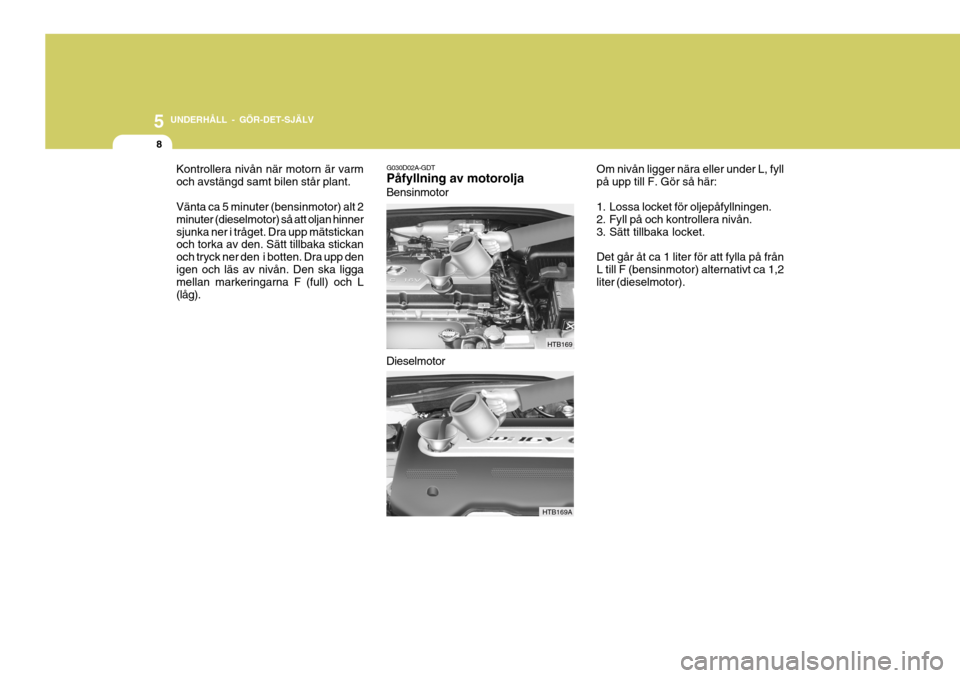

G030D02A-GDT Påfyllning av motorolja
HTB169
HTB169A Om nivån ligger nära eller under L, fyll på upp till F. Gör så här:
1. Lossa locket för oljepåfyllningen.
2. Fyll på och kontrollera nivån.
3. Sätt tillbaka locket. Det går åt ca 1 liter för att fylla på från L till F (bensinmotor) alternativt ca 1,2 liter (dieselmotor).
Kontrollera nivån när motorn är varm och avstängd samt bilen står plant. Vänta ca 5 minuter (bensinmotor) alt 2 minuter (dieselmotor) så att oljan hinnersjunka ner i tråget. Dra upp mätstickan och torka av den. Sätt tillbaka stickan och tryck ner den i botten. Dra upp denigen och läs av nivån. Den ska ligga mellan markeringarna F (full) och L (låg).
Bensinmotor Dieselmotor

5
UNDERHÅLL - GÖR-DET-SJÄLV
9BYTE AV OLJA OCH OLJEFILTER
G350A01A-GDT OLJEFÖRBRUKNING Oljans funktion Oljan smörjer och kyler motorn. Oljeförbrukning Motorn förbrukar normalt olja av följande orsaker:
o Oljan smörjer alla rörliga delar i
motorn. Det bildas en tunn oljefilm på cylinderväggen när kolven går ner. Högt undertryck i motorn gör att en viss mängd olja sugs in iförbränningsrummet och förbränns i tändningsögonblicket.

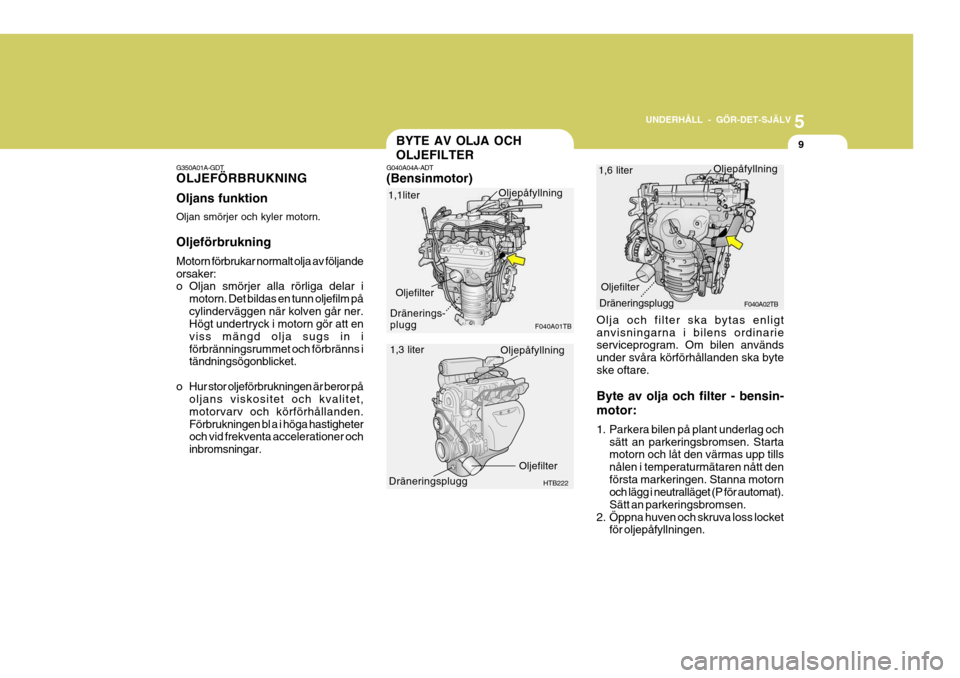

o Hur stor oljeförbrukningen är beror på oljans viskositet och kvalitet, motorvarv och körförhållanden.Förbrukningen bl a i höga hastigheter och vid frekventa accelerationer och inbromsningar. G040A04A-ADT (Bensinmotor)
1,3 liter F040A01TB
HTB222
1,1liter
........Dränerings- plugg Oljepåfyllning
Oljefilter
Dräneringsplugg Oljepåfyllning
OljefilterOlja och filter ska bytas enligt anvisningarna i bilens ordinarie serviceprogram. Om bilen används under svåra körförhållanden ska byteske oftare. Byte av olja och filter - bensin- motor:
1. Parkera bilen på plant underlag ochsätt an parkeringsbromsen. Starta motorn och låt den värmas upp tills nålen i temperaturmätaren nått denförsta markeringen. Stanna motorn och lägg i neutralläget (P för automat). Sätt an parkeringsbromsen.
2. Öppna huven och skruva loss locket för oljepåfyllningen.
1,6 liter
F040A02TB
.........DräneringspluggOljepåfyllning
Oljefilter
