535
Управление автомобилем
• Автомобили с постоянной работой
полного привода необходимо
проверять на специальном
динамометрическом стенде для
автомобилей с полным приводом.
✽ ✽
К СВЕДЕНИЮ
Ни при каких обстоятельствах не
включайте стояночный тормоз при
выполнении данных испытаний.

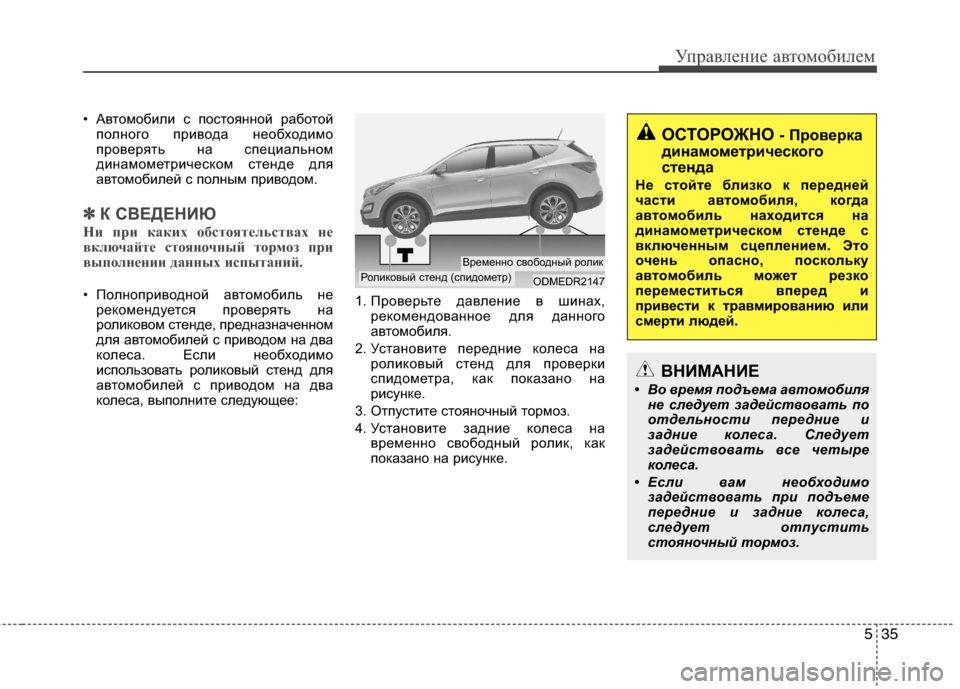

• Полноприводной автомобиль не
рекомендуется проверять на
роликовом стенде, предназначенном
для автомобилей с приводом на два
колеса. Если необходимо
использовать роликовый стенд для
автомобилей с приводом на два
колеса, выполните следующее:1. Проверьте давление в шинах,
рекомендованное для данного
автомобиля.
2. Установите передние колеcа на
роликовый стенд для проверки
спидометра, как показано на
рисунке.
3. Отпустите стояночный тормоз.
4. Установите задние колеса на
временно свободный ролик, как
показано на рисунке.ODMEDR2147Роликовый стенд (спидометр)Временно свободный ролик
ОСТОРОЖНО - Проверка
динамометрического
стенда
Не стойте близко к передней
части автомобиля, когда
автомобиль находится на
динамометрическом стенде с
включенным сцеплением. Это
очень опасно, поскольку
автомобиль может резко
переместиться вперед и
привести к травмированию или
смерти людей.
ВНИМАНИЕ
• Во время подъема автомобиля
не следует задействовать по
отдельности передние и
задние колеса. Следует
задействовать все четыре
колеса.
• Если вам необходимо
задействовать при подъеме
передние и задние колеса,
следует отпустить
стояночный тормоз.

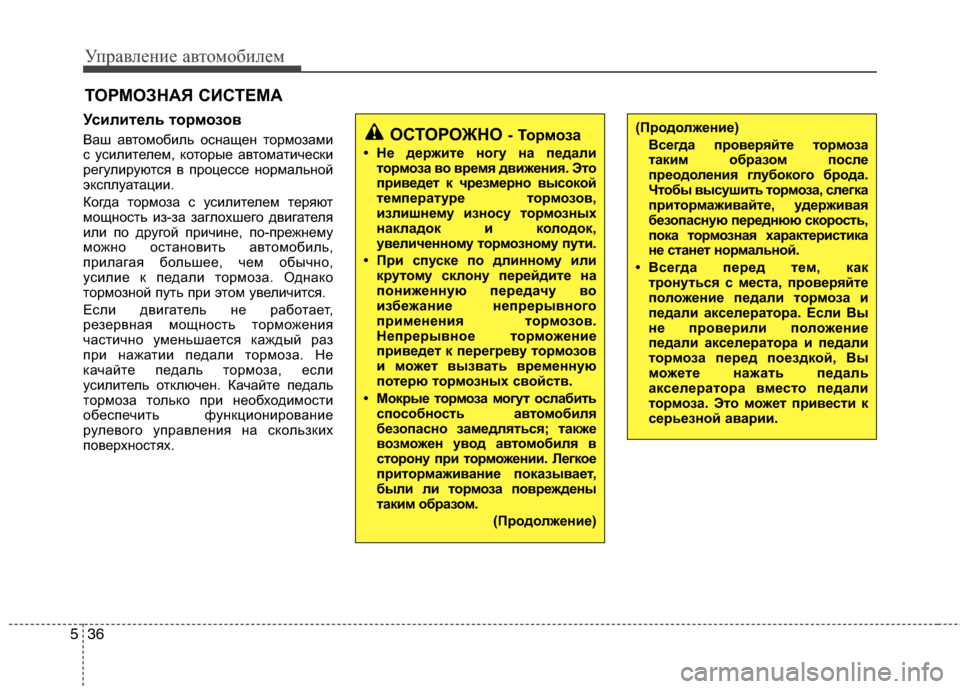

Управление автомобилем
36 5
Усилитель тормозов
Ваш автомобиль оснащен тормозами
с усилителем, которые автоматически
регулируются в процессе нормальной
эксплуатации.
Когда тормоза с усилителем теряют
мощность из-за заглохшего двигателя
или по другой причине, по-прежнему
можно остановить автомобиль,
прилагая большее, чем обычно,
усилие к педали тормоза. Однако
тормозной путь при этом увеличится.
Если двигатель не работает,
резервная мощность торможения
частично уменьшается каждый раз
при нажатии педали тормоза. Не
качайте педаль тормоза, если
усилитель отключен. Качайте педаль
тормоза только при необходимости
обеспечить функционирование
рулевого управления на скользких
поверхностях.
ТОРМОЗНАЯ СИСТЕМА
(Продолжение)
Всегда проверяйте тормоза
таким образом после
преодоления глубокого брода.
Чтобы высушить тормоза, слегка
притормаживайте, удерживая
безопасную переднюю скорость,
пока тормозная характеристика
не станет нормальной.
• Всегда перед тем, как
тронуться с места, проверяйте
положение педали тормоза и
педали акселератора. Если Вы
не проверили положение
педали акселератора и педали
тормоза перед поездкой, Вы
можете нажать педаль
акселератора вместо педали
тормоза. Это может привести к
серьезной аварии.ОСТОРОЖНО - Тормоза
• Не держите ногу на педали
тормоза во время движения. Это
приведет к чрезмерно высокой
температуре тормозов,
излишнему износу тормозных
накладок и колодок,
увеличенному тормозному пути.
• При спуске по длинному или
крутому склону перейдите на
пониженную передачу во
избежание непрерывного
применения тормозов.
Непрерывное торможение
приведет к перегреву тормозов
и может вызвать временную
потерю тормозных свойств.
• Мокрые тормоза могут ослабить
способность автомобиля
безопасно замедляться; также
возможен увод автомобиля в
сторону при торможении. Легкое
притормаживание показывает,
были ли тормоза повреждены
таким образом.
(Продолжение)

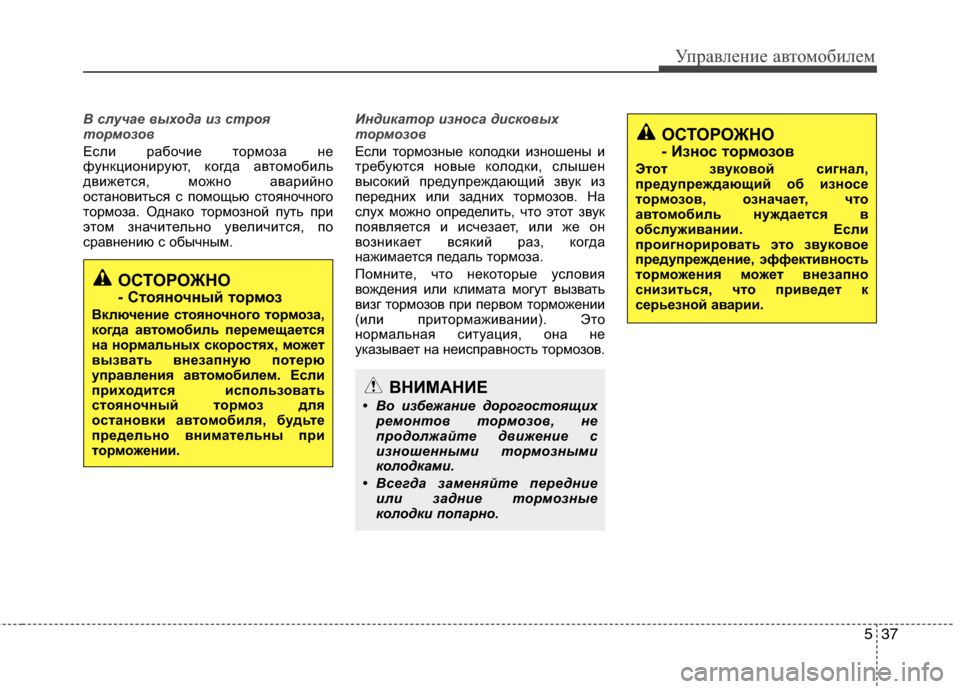

537
Управление автомобилем
В случае выхода из строя
тормозов
Если рабочие тормоза не
функционируют, когда автомобиль
движется, можно аварийно
остановиться с помощью стояночного
тормоза. Однако тормозной путь при
этом значительно увеличится, по
сравнению с обычным.Индикатор износа дисковых
тормозов
Если тормозные колодки изношены и
требуются новые колодки, слышен
высокий предупреждающий звук из
передних или задних тормозов. На
слух можно определить, что этот звук
появляется и исчезает, или же он
возникает всякий раз, когда
нажимается педаль тормоза.
Помните, что некоторые условия
вождения или климата могут вызвать
визг тормозов при первом торможении
(или притормаживании). Это
нормальная ситуация, она не
указывает на неисправность тормозов.
ОСТОРОЖНО
- Износ тормозов
Этот звуковой сигнал,
предупреждающий об износе
тормозов, означает, что
автомобиль нуждается в
обслуживании. Если
проигнорировать это звуковое
предупреждение, эффективность
торможения может внезапно
снизиться, что приведет к
серьезной аварии.
ВНИМАНИЕ
• Во избежание дорогостоящих
ремонтов тормозов, не
продолжайте движение с
изношенными тормозными
колодками.
• Всегда заменяйте передние
или задние тормозные
колодки попарно.
ОСТОРОЖНО
- Стояночный тормоз
Включение стояночного тормоза,
когда автомобиль перемещается
на нормальных скоростях, может
вызвать внезапную потерю
управления автомобилем. Если
приходится использовать
стояночный тормоз для
остановки автомобиля, будьте
предельно внимательны при
торможении.

Управление автомобилем
38 5

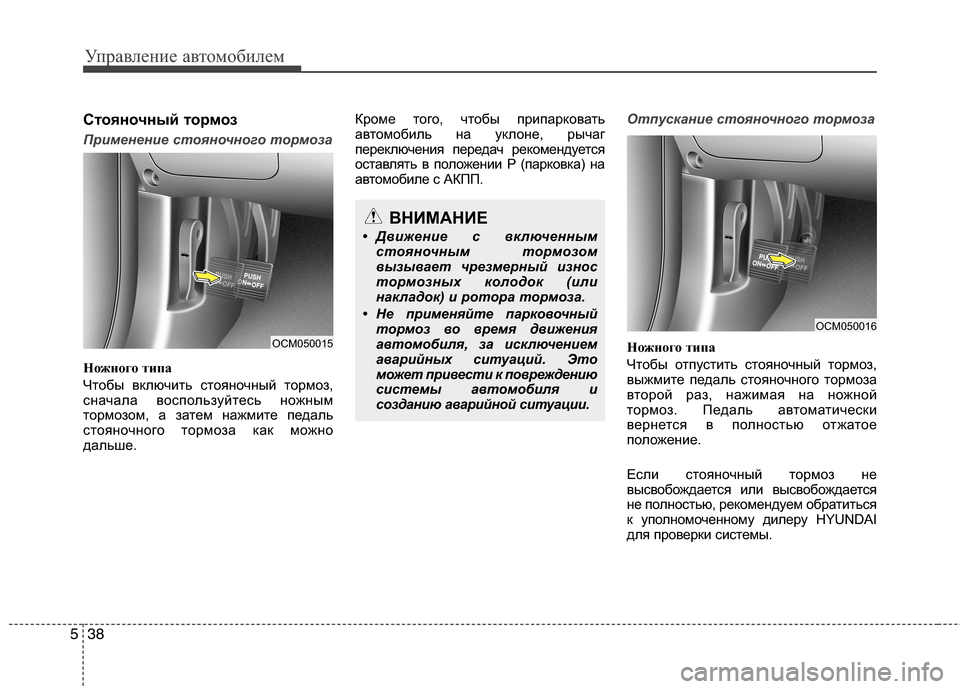

Стояночный тормоз
Применение стояночного тормоза
Ножного типа
Чтобы включить стояночный тормоз,
сначала воспользуйтесь ножным
тормозом, а затем нажмите педаль
стояночного тормоза как можно
дальше.Кроме того, чтобы припарковать
автомобиль на уклоне, рычаг
переключения передач рекомендуется
оставлять в положении P (парковка) на
автомобиле с АКПП.Отпускание стояночного тормоза
Ножного типа
Чтобы отпустить стояночный тормоз,
выжмите педаль стояночного тормоза
второй раз, нажимая на ножной
тормоз. Педаль автоматически
вернется в полностью отжатое
положение.
Если стояночный тормоз не
высвобождается или высвобождается
не полностью, рекомендуем обратиться
к уполномоченному дилеру HYUNDAI
для проверки системы.
OCM050015
ВНИМАНИЕ
• Движение с включенным
стояночным тормозом
вызывает чрезмерный износ
тормозных колодок (или
накладок) и ротора тормоза.
• Не применяйте парковочный
тормоз во время движения
автомобиля, за исключением
аварийных ситуаций. Это
может привести к повреждению
системы автомобиля и
созданию аварийной ситуации.
OCM050016

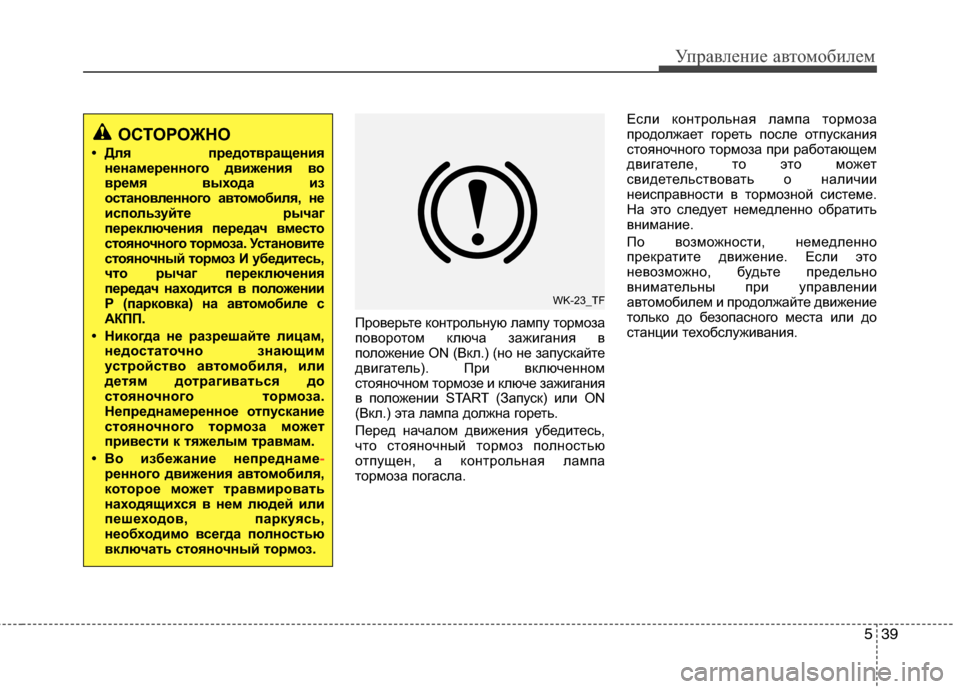

539
Управление автомобилем
Проверьте контрольную лампу тормоза
поворотом ключа зажигания в
положение ON (Вкл.) (но не запускайте
двигатель). При включенном
стояночном тормозе и ключе зажигания
в положении START (Запуск) или ON
(Вкл.) эта лампа должна гореть.
Перед началом движения убедитесь,
что стояночный тормоз полностью
отпущен, а контрольная лампа
тормоза погасла.Если контрольная лампа тормоза
продолжает гореть после отпускания
стояночного тормоза при работающем
двигателе, то это может
свидетельствовать о наличии
неисправности в тормозной системе.
На это следует немедленно обратить
внимание.
По возможности, немедленно
прекратите движение. Если это
невозможно, будьте предельно
внимательны при управлении
автомобилем и продолжайте движение
только до безопасного места или до
станции техобслуживания.
ОСТОРОЖНО
• Для предотвращения
ненамеренного движения во
время выхода из
остановленного автомобиля, не
используйте рычаг
переключения передач вместо
стояночного тормоза. Установите
стояночный тормоз И убедитесь,
что рычаг переключения
передач находится в положении
Р (парковка) на автомобиле с
АКПП.
• Никогда не разрешайте лицам,
недостаточно знающим
устройство автомобиля, или
детям дотрагиваться до
стояночного тормоза.
Непреднамеренное отпускание
стояночного тормоза может
привести к тяжелым травмам.
• Во избежание непреднаме
-ренного движения автомобиля,
которое может травмировать
находящихся в нем людей или
пешеходов, паркуясь,
необходимо всегда полностью
включать стояночный тормоз.
WK-23_TF

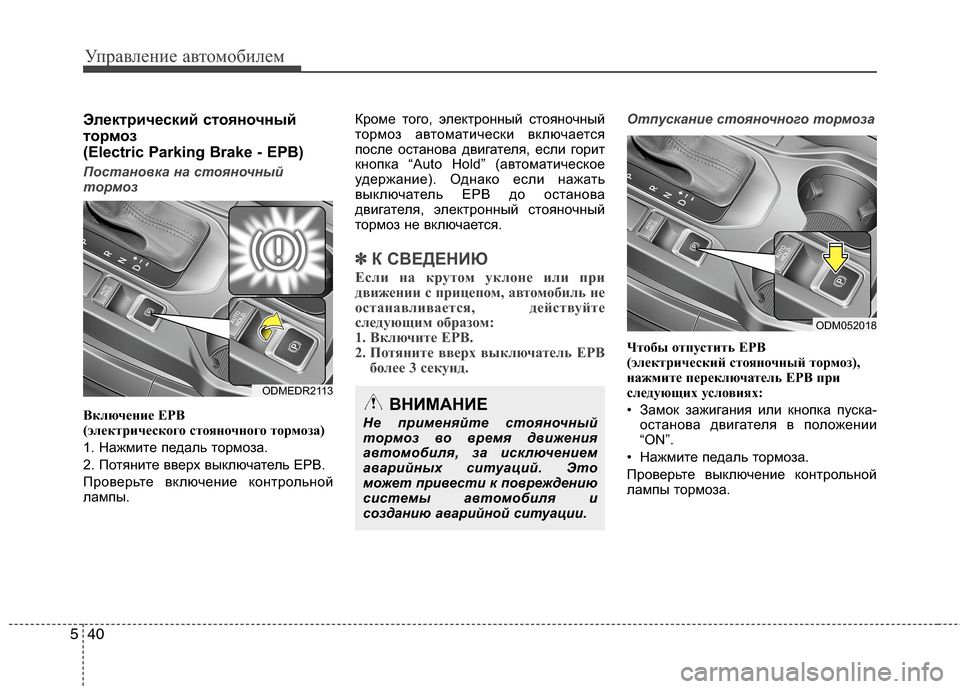

Управление автомобилем
40 5
Электрический стояночный
тормоз
(Electric Parking Brake - EPB)
Постановка на стояночный
тормоз
Включение EPB
(электрического стояночного тормоза)
1. Нажмите педаль тормоза.
2. Потяните вверх выключатель EPB.
Проверьте включение контрольной
лампы.Кроме того, электронный стояночный
тормоз автоматически включается
после останова двигателя, если горит
кнопка “Auto Hold” (автоматическое
удержание). Однако если нажать
выключатель EPB до останова
двигателя, электронный стояночный
тормоз не включается.
✽ ✽
К СВЕДЕНИЮ
Если на крутом уклоне или при
движении с прицепом, автомобиль не
останавливается, действуйте
следующим образом:
1. Включите EPB.
2. Потяните вверх выключатель EPB
более 3 секунд.
Отпускание стояночного тормоза
Чтобы отпустить EPB
(электрический стояночный тормоз),
нажмите переключатель EPB при
следующих условиях:
• Замок зажигания или кнопка пуска-
останова двигателя в положении
“ON”.
• Нажмите педаль тормоза.
Проверьте выключение контрольной
лампы тормоза.
ODMEDR2113
ВНИМАНИЕ
Не применяйте стояночный
тормоз во время движения
автомобиля, за исключением
аварийных ситуаций. Это
может привести к повреждению
системы автомобиля и
созданию аварийной ситуации.
ODM052018

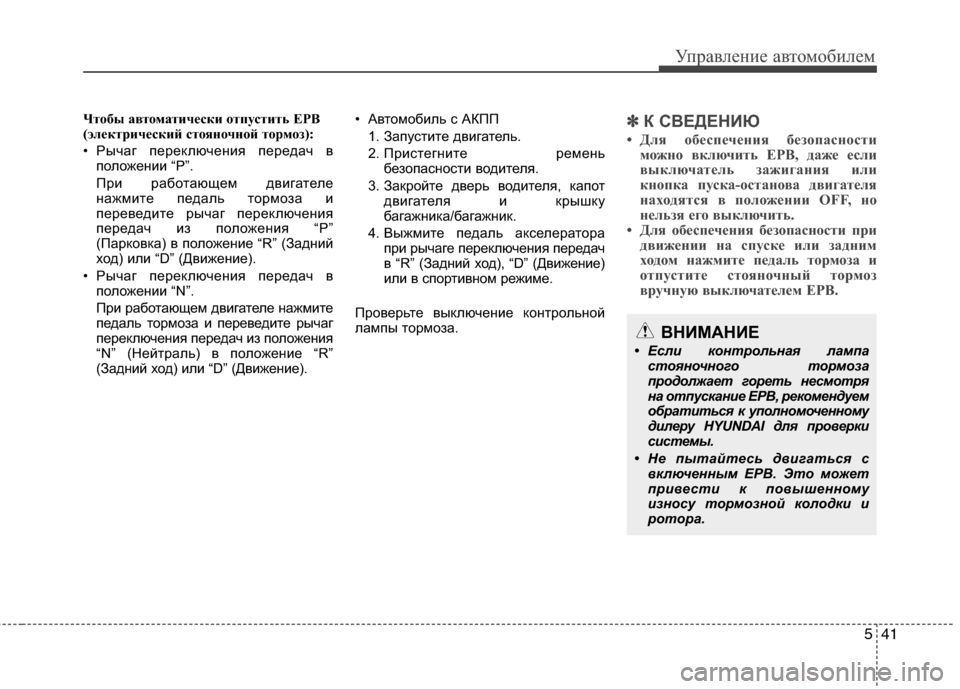

541
Управление автомобилем
Чтобы автоматически отпустить EPB
(электрический стояночной тормоз):
• Рычаг переключения передач в
положении “P”.
При работающем двигателе
нажмите педаль тормоза и
переведите рычаг переключения
передач из положения “P”
(Парковка) в положение “R” (Задний
ход) или “D” (Движение).
• Рычаг переключения передач в
положении “N”.
При работающем двигателе нажмите
педаль тормоза и переведите рычаг
переключения передач из положения
“N” (Нейтраль) в положение “R”
(Задний ход) или “D” (Движение).• Автомобиль с АКПП
1. Запустите двигатель.
2. Пристегните ремень
безопасности водителя.
3. Закройте дверь водителя, капот
двигателя и крышку
багажника/багажник.
4. Выжмите педаль акселератора
при рычаге переключения передач
в “R” (Задний ход), “D” (Движение)
или в спортивном режиме.
Проверьте выключение контрольной
лампы тормоза.✽ ✽
К СВЕДЕНИЮ
• Для обеспечения безопасности
можно включить EPB, даже если
выключатель зажигания или
кнопка пуска-останова двигателя
находятся в положении OFF, но
нельзя его выключить.
• Для обеспечения безопасности при
движении на спуске или задним
ходом нажмите педаль тормоза и
отпустите стояночный тормоз
вручную выключателем EPB.
ВНИМАНИЕ
• Если контрольная лампа
стояночного тормоза
продолжает гореть несмотря
на отпускание EPB, рекомендуем
обратиться к уполномоченному
дилеру HYUNDAI для проверки
системы.
• Не пытайтесь двигаться с
включенным EPB. Это может
привести к повышенному
износу тормозной колодки и
ротора.

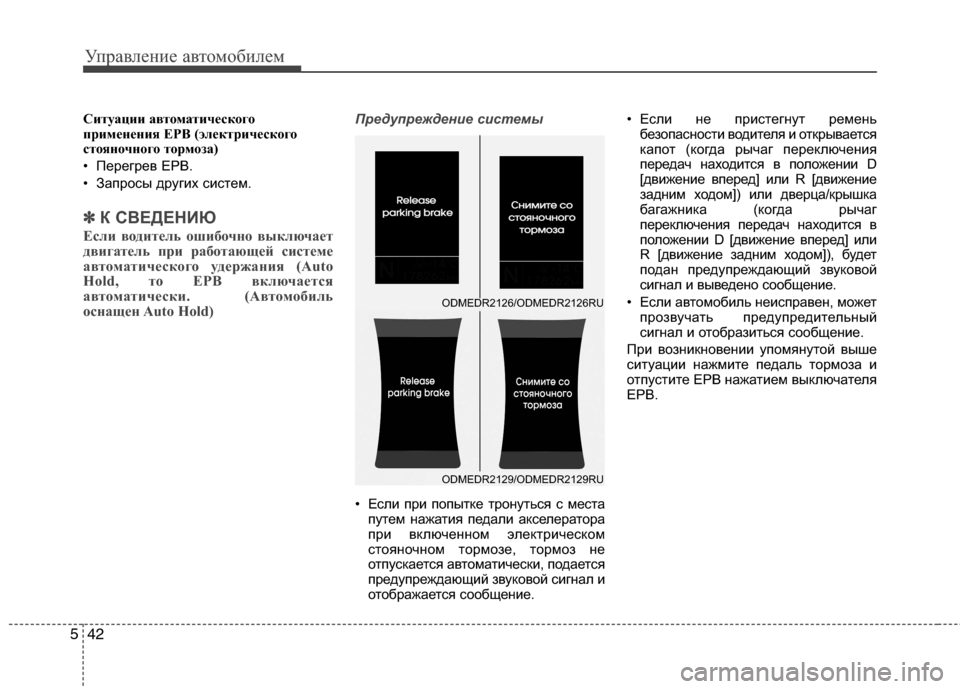

Управление автомобилем
42 5
Ситуации автоматического
применения EPB (электрического
стояночного тормоза)
• Перегрев EPB.
• Запросы других систем.
✽ ✽
К СВЕДЕНИЮ
Если водитель ошибочно выключает
двигатель при работающей системе
автоматического удержания (Auto
Hold, то EPB включается
автоматически. (Автомобиль
оснащен Auto Hold)
Предупреждение системы
• Если при попытке тронуться с места
путем нажатия педали акселератора
при включенном электрическом
стояночном тормозе, тормоз не
отпускается автоматически, подается
предупреждающий звуковой сигнал и
отображается сообщение.• Если не пристегнут ремень
безопасности водителя и открывается
капот (когда рычаг переключения
передач находится в положении D
[движение вперед] или R [движение
задним ходом]) или дверца/крышка
багажника (когда рычаг
переключения передач находится в
положении D [движение вперед] или
R [движение задним ходом]), будет
подан предупреждающий звуковой
сигнал и выведено сообщение.
• Если автомобиль неисправен, может
прозвучать предупредительный
сигнал и отобразиться сообщение.
При возникновении упомянутой выше
ситуации нажмите педаль тормоза и
отпустите EPB нажатием выключателя
EPB.
ODMEDR2129/ODMEDR2129RU
ODMEDR2126/ODMEDR2126RU

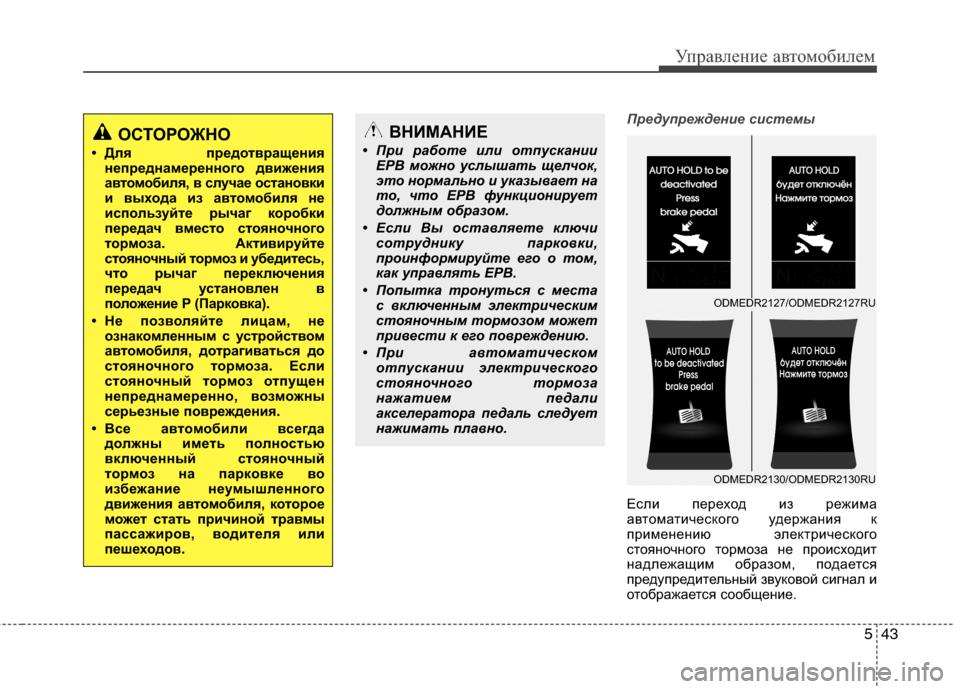

543
Управление автомобилем
Предупреждение системы
Если переход из режима
автоматического удержания к
применению электрического
стояночного тормоза не происходит
надлежащим образом, подается
предупредительный звуковой сигнал и
отображается сообщение.
ОСТОРОЖНО
• Для предотвращения
непреднамеренного движения
автомобиля, в случае остановки
и выхода из автомобиля не
используйте рычаг коробки
передач вместо стояночного
тормоза. Активируйте
стояночный тормоз и убедитесь,
что рычаг переключения
передач установлен в
положение P (Парковка).
• Не позволяйте лицам, не
ознакомленным с устройством
автомобиля, дотрагиваться до
стояночного тормоза. Если
стояночный тормоз отпущен
непреднамеренно, возможны
серьезные повреждения.
• Все автомобили всегда
должны иметь полностью
включенный стояночный
тормоз на парковке во
избежание неумышленного
движения автомобиля, которое
может стать причиной травмы
пассажиров, водителя или
пешеходов.
ВНИМАНИЕ
• При работе или отпускании
EPB можно услышать щелчок,
это нормально и указывает на
то, что EPB функционирует
должным образом.
• Если Вы оставляете ключи
сотруднику парковки,
проинформируйте его о том,
как управлять EPB.
• Попытка тронуться с места
с включенным электрическим
стояночным тормозом может
привести к его повреждению.
• При автоматическом
отпускании электрического
стояночного тормоза
нажатием педали
акселератора педаль следует
нажимать плавно.
ODMEDR2130/ODMEDR2130RU
ODMEDR2127/ODMEDR2127RU

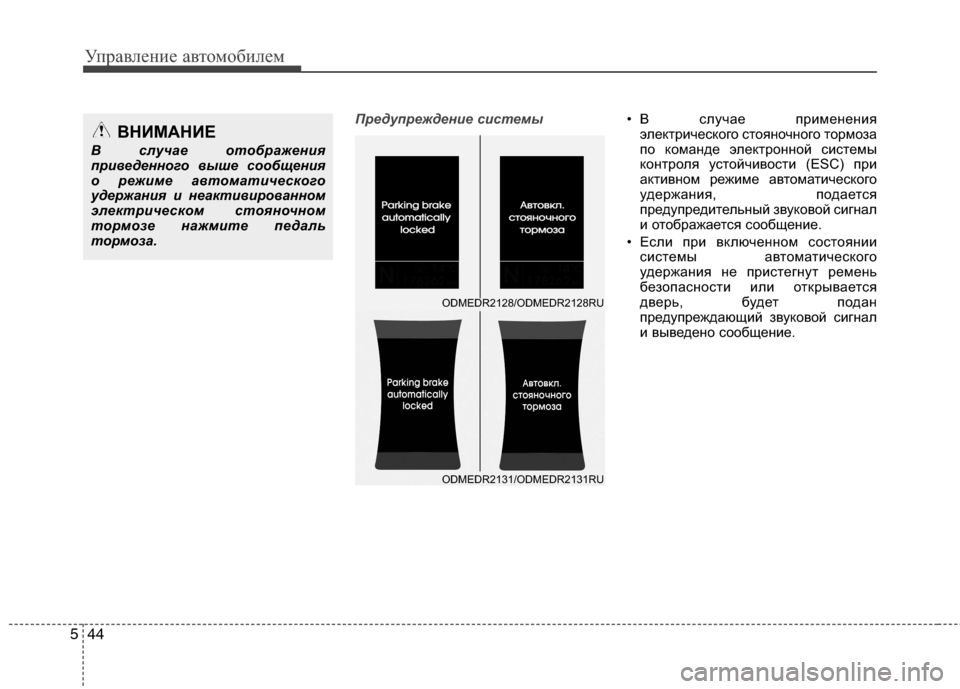

Управление автомобилем
44 5
Предупреждение системы• В случае применения
электрического стояночного тормоза
по команде электронной системы
контроля устойчивости (ESC) при
активном режиме автоматического
удержания, подается
предупредительный звуковой сигнал
и отображается сообщение.
• Если при включенном состоянии
системы автоматического
удержания не пристегнут ремень
безопасности или открывается
дверь, будет подан
предупреждающий звуковой сигнал
и выведено сообщение.ВНИМАНИЕ
В случае отображения
приведенного выше сообщения
о режиме автоматического
удержания и неактивированном
электрическом стояночном
тормозе нажмите педаль
тормоза.
ODMEDR2131/ODMEDR2131RU
ODMEDR2128/ODMEDR2128RU
