Техническое обслуживание
94 7

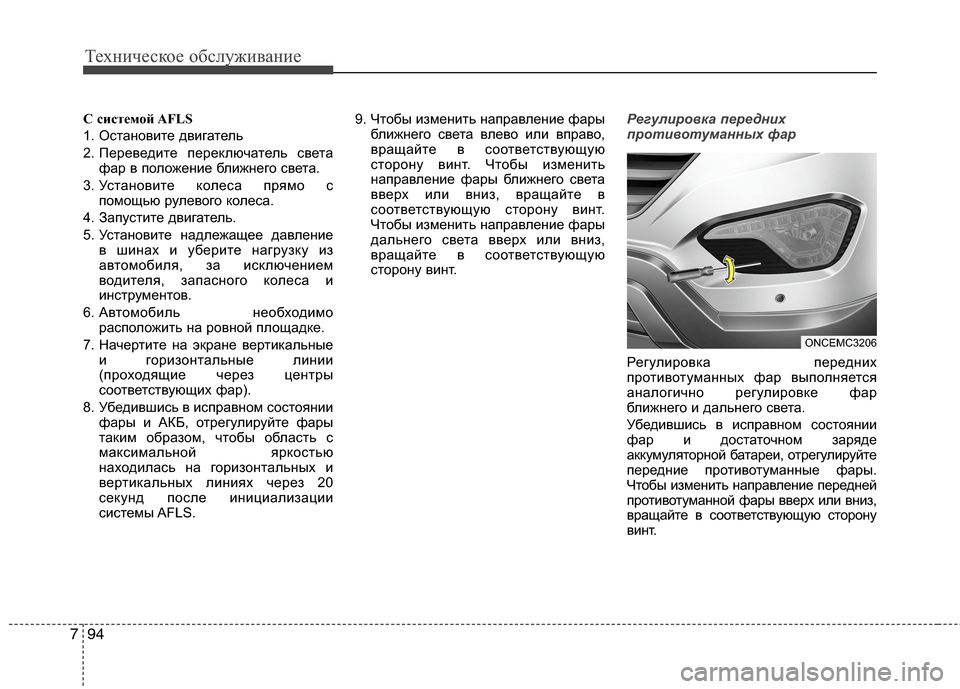

С системой AFLS
1. Остановите двигатель
2. Переведите переключатель света
фар в положение ближнего света.
3. Установите колеса прямо с
помощью рулевого колеса.
4. Запустите двигатель.
5. Установите надлежащее давление
в шинах и уберите нагрузку из
автомобиля, за исключением
водителя, запасного колеса и
инструментов.
6. Автомобиль необходимо
расположить на ровной площадке.
7. Начертите на экране вертикальные
и горизонтальные линии
(проходящие через центры
соответствующих фар).
8. Убедившись в исправном состоянии
фары и АКБ, отрегулируйте фары
таким образом, чтобы область с
максимальной яркостью
находилась на горизонтальных и
вертикальных линиях через 20
секунд после инициализации
системы AFLS.9. Чтобы изменить направление фары
ближнего света влево или вправо,
вращайте в соответствующую
сторону винт. Чтобы изменить
направление фары ближнего света
вверх или вниз, вращайте в
соответствующую сторону винт.
Чтобы изменить направление фары
дальнего света вверх или вниз,
вращайте в соответствующую
сторону винт.Регулировка передних
противотуманных фар
Регулировка передних
противотуманных фар выполняется
аналогично регулировке фар
ближнего и дальнего света.
Убедившись в исправном состоянии
фар и достаточном заряде
аккумуляторной батареи, отрегулируйте
передние противотуманные фары.
Чтобы изменить направление передней
противотуманной фары вверх или вниз,
вращайте в соответствующую сторону
винт.
ONCEMC3206

795
Техническое обслуживание

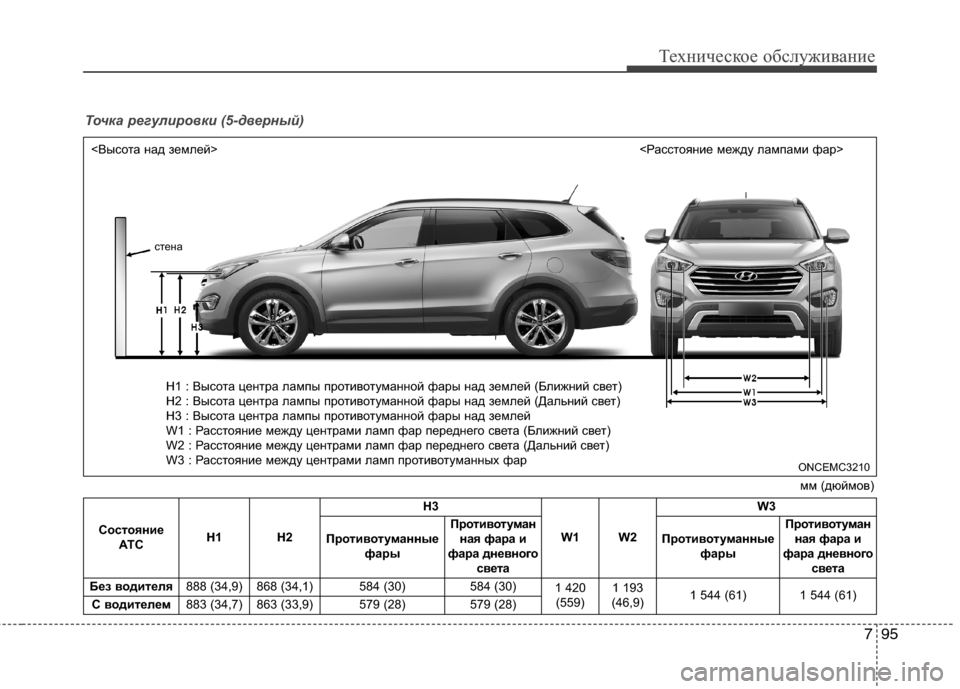

Точка регулировки (5-дверный)
Состояние
АТСH1 H2H3
W1 W2W3
Противотуманные
фарыПротивотуман
ная фара и
фара дневного
светаПротивотуманные
фарыПротивотуман
ная фара и
фара дневного
света
Без водителя888 (34,9) 868 (34,1) 584 (30)
584 (30)
1 420
(559)1 193
(46,9)1 544 (61)1 544 (61)
С водителем883 (34,7) 863 (33,9) 579 (28)579 (28)
ONCEMC3210
стена
<Высота над землей>
мм (дюймов) <Расстояние между лампами фар>
H1 : Высота центра лампы противотуманной фары над землей (Ближний свет)
H2 : Высота центра лампы противотуманной фары над землей (Дальний свет)
H3 : Высота центра лампы противотуманной фары над землей
W1 : Расстояние между центрами ламп фар переднего света (Ближний свет)
W2 : Расстояние между центрами ламп фар переднего света (Дальний свет)
W3 : Расстояние между центрами ламп противотуманных фар

Техническое обслуживание
96 7

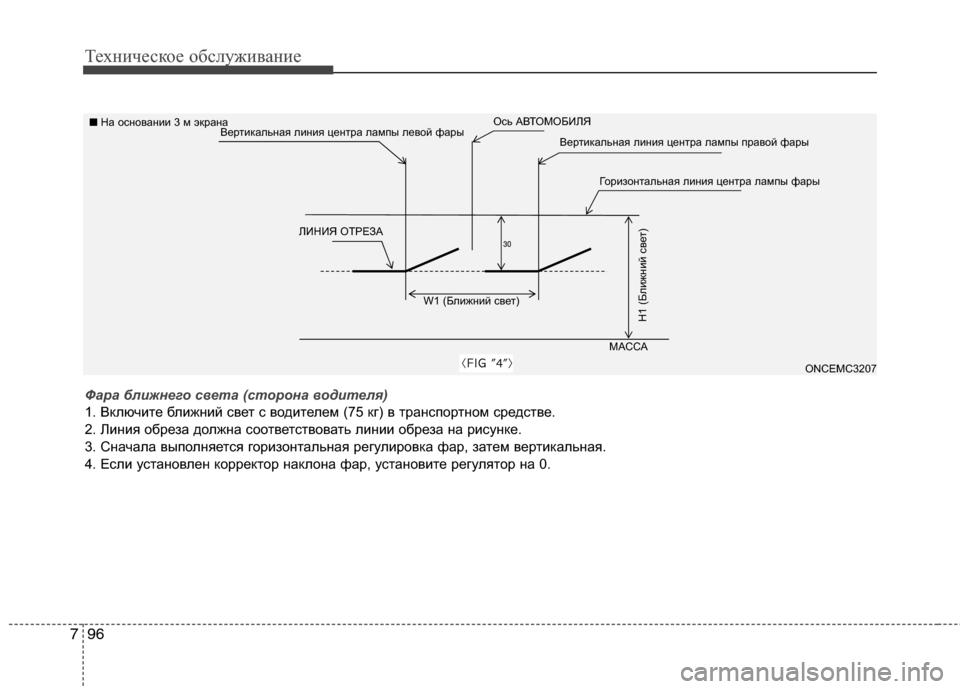

Фара ближнего света (сторона водителя)
1. Включите ближний свет с водителем (75 кг) в транспортном средстве.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.
ONCEMC3207
Вертикальная линия центра лампы левой фары
Горизонтальная линия центра лампы фары
ЛИНИЯ ОТРЕЗА
Ось АВТОМОБИЛЯ
W1 (Ближний свет)
МАССА
H1 (Ближний свет)
Вертикальная линия центра лампы правой фары ■На основании 3 м экрана

797
Техническое обслуживание

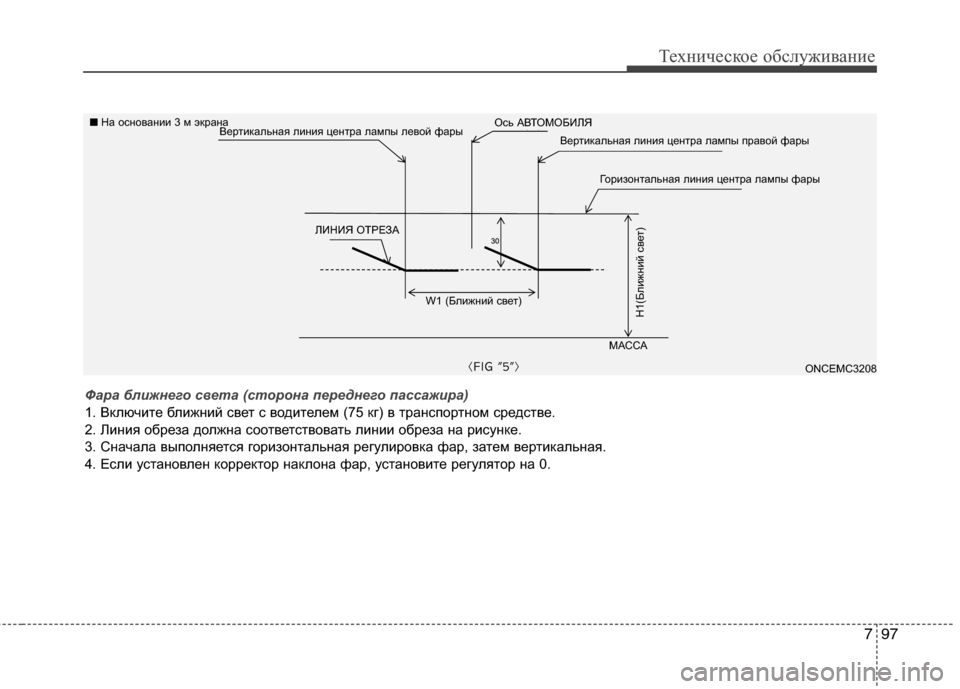

Фара ближнего света (сторона переднего пассажира)
1. Включите ближний свет с водителем (75 кг) в транспортном средстве.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.
ONCEMC3208
W1 (Ближний свет)
Ось АВТОМОБИЛЯ
Вертикальная линия центра лампы правой фары
Горизонтальная линия центра лампы фары
МАССА
ЛИНИЯ ОТРЕЗА
Вертикальная линия центра лампы левой фары
H1(Ближний свет)
■На основании 3 м экрана

Техническое обслуживание
98 7

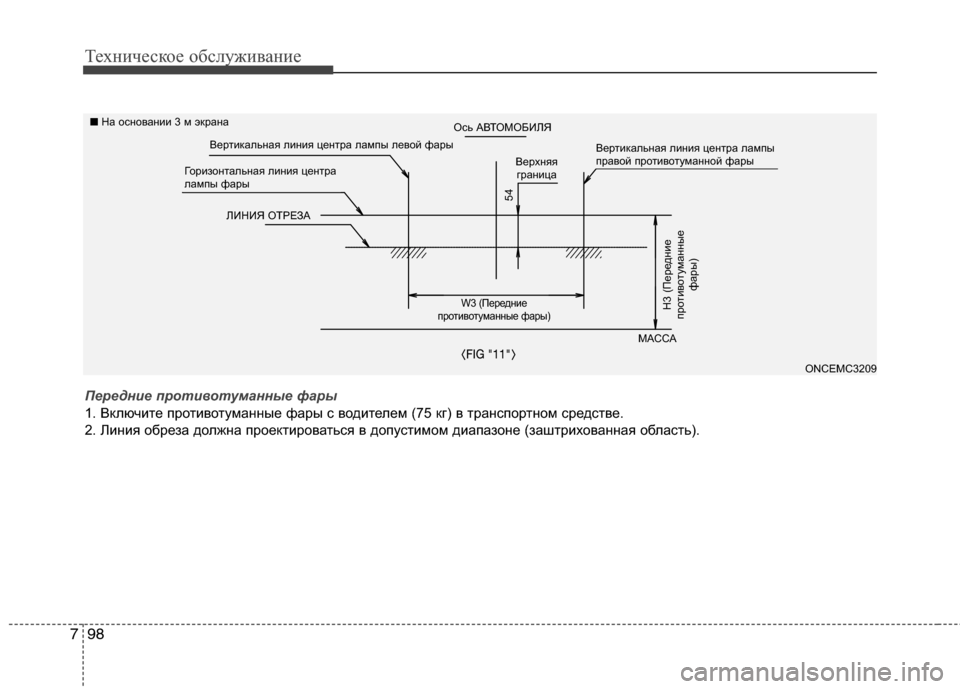

Передние противотуманные фары
1. Включите противотуманные фары с водителем (75 кг) в транспортном средстве.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).
ONCEMC3209
W3 (Передние
противотуманные фары)
Ось АВТОМОБИЛЯ
Вертикальная линия центра лампы
правой противотуманной фарыВерхняя
граница
МАССА
ЛИНИЯ ОТРЕЗА
Вертикальная линия центра лампы левой фары
Горизонтальная линия центра
лампы фары
H3 (Передние
противотуманные
фары)
54
■На основании 3 м экрана

799
Техническое обслуживание

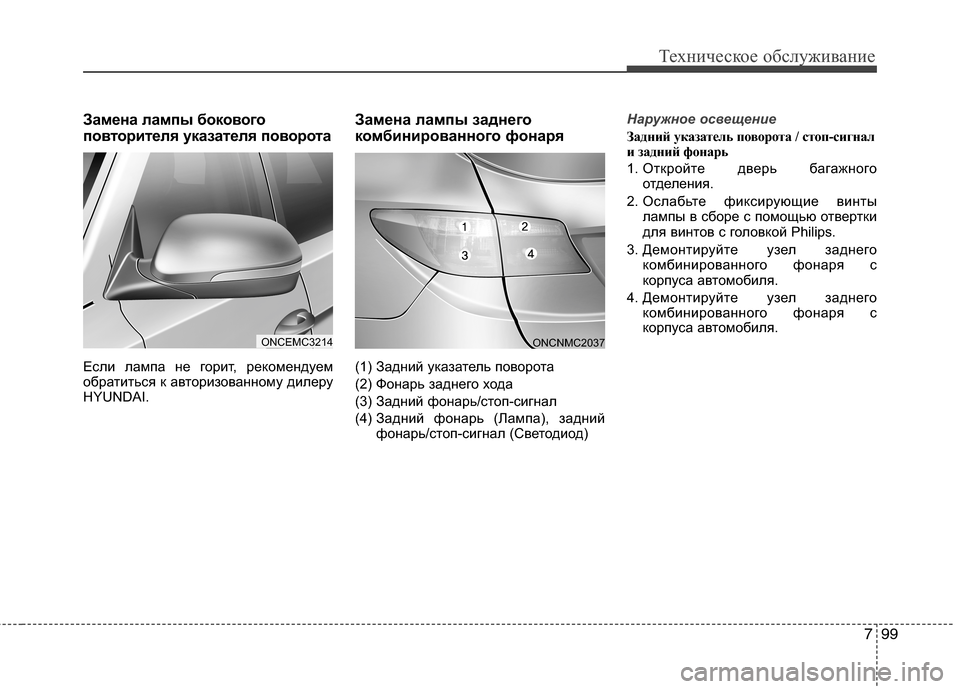

Замена лампы бокового
повторителя указателя поворота
Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.
Замена лампы заднего
комбинированного фонаря
(1) Задний указатель поворота
(2) Фонарь заднего хода
(3) Задний фонарь/стоп-сигнал
(4) Задний фонарь (Лампа), задний
фонарь/стоп-сигнал (Светодиод)Наружное освещение
Задний указатель поворота / стоп-сигнал
и задний фонарь
1. Откройте дверь багажного
отделения.
2. Ослабьте фиксирующие винты
лампы в сборе с помощью отвертки
для винтов с головкой Philips.
3. Демонтируйте узел заднего
комбинированного фонаря с
корпуса автомобиля.
4. Демонтируйте узел заднего
комбинированного фонаря с
корпуса автомобиля.
ONCEMC3214ONCNMC2037

Техническое обслуживание
100 7

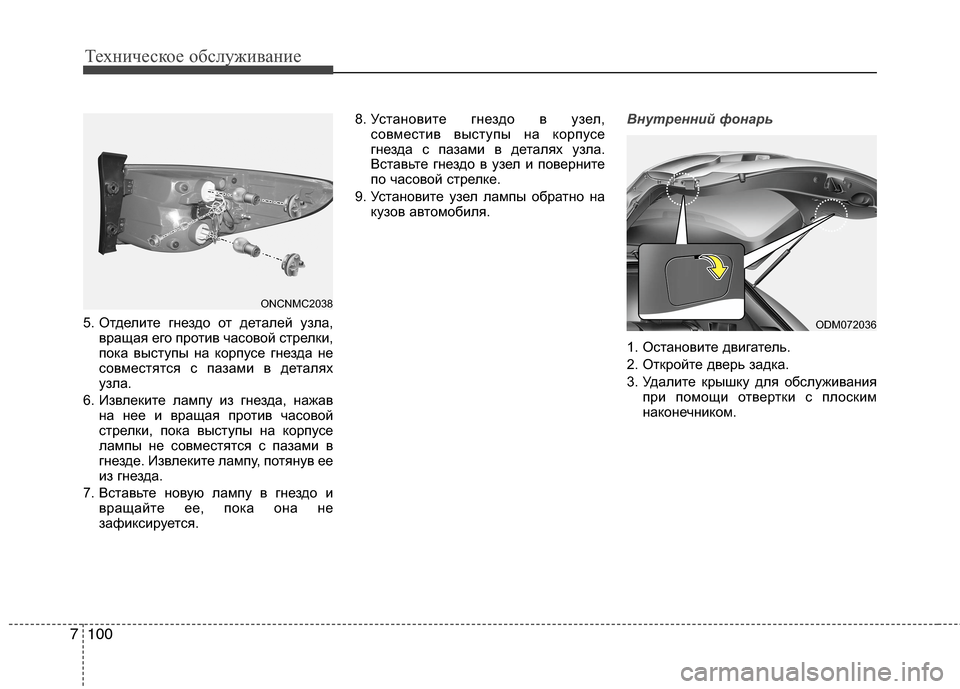

5. Отделите гнездо от деталей узла,
вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях
узла.
6. Извлеките лампу из гнезда, нажав
на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.
7. Вставьте новую лампу в гнездо и
вращайте ее, пока она не
зафиксируется.8. Установите гнездо в узел,
совместив выступы на корпусе
гнезда с пазами в деталях узла.
Вставьте гнездо в узел и поверните
по часовой стрелке.
9. Установите узел лампы обратно на
кузов автомобиля.Внутренний фонарь
1. Остановите двигатель.
2. Откройте дверь задка.
3. Удалите крышку для обслуживания
при помощи отвертки с плоским
наконечником.ODM072036
ONCNMC2038

7101
Техническое обслуживание
Лампа электрическая габаритного
огня / фонарь света заднего хода
(лампа)
4. Извлеките патрон из сборки,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями.
5. Вытащите лампу из патрона.
6. Установите новую лампу в патрон.
7. Установите патрон в блок-фару. Для
этого необходимо совместить
выступы на патроне с прорезями
блок-фары.

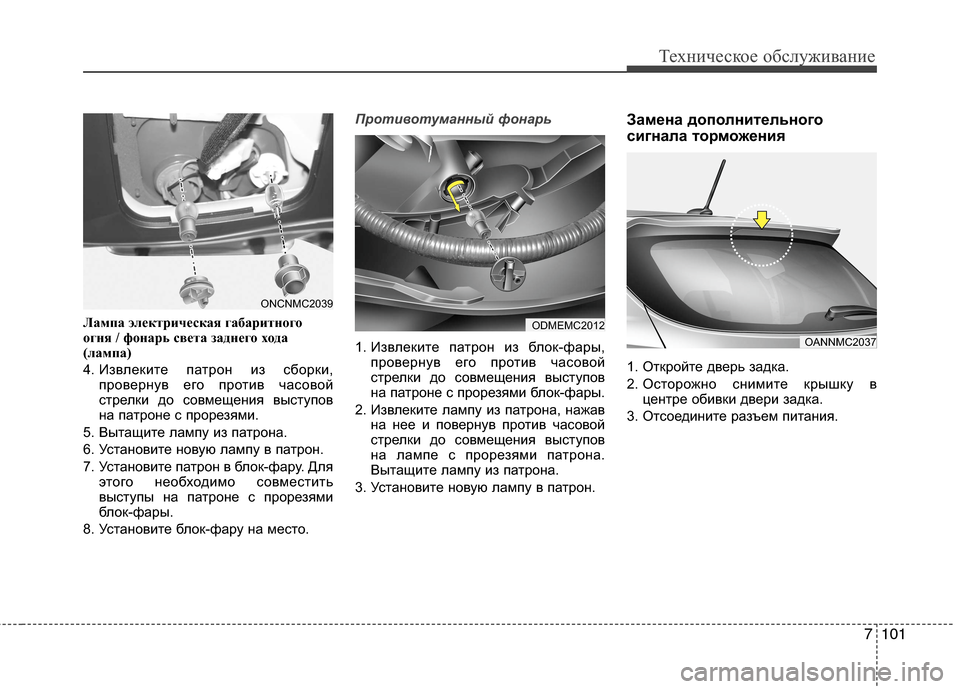

8. Установите блок-фару на место.Противотуманный фонарь
1. Извлеките патрон из блок-фары,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары.
2. Извлеките лампу из патрона, нажав
на нее и повернув против часовой
стрелки до совмещения выступов
на лампе с прорезями патрона.
Вытащите лампу из патрона.
3. Установите новую лампу в патрон.
Замена дополнительного
сигнала торможения
1. Откройте дверь задка.
2. Осторожно снимите крышку в
центре обивки двери задка.
3. Отсоедините разъем питания.
ONCNMC2039
ODMEMC2012
OANNMC2037

Техническое обслуживание
102 7
4. Ослабьте стопорные гайки и
демонтируйте спойлер.5. Открутите гайки и демонтируйте
фонарь дополнительного сигнала
торможения (A) и жиклер
омывателя (B).
6. Установите новый фонарь
дополнительного сигнала
торможения в сборе в обратной
последовательности.

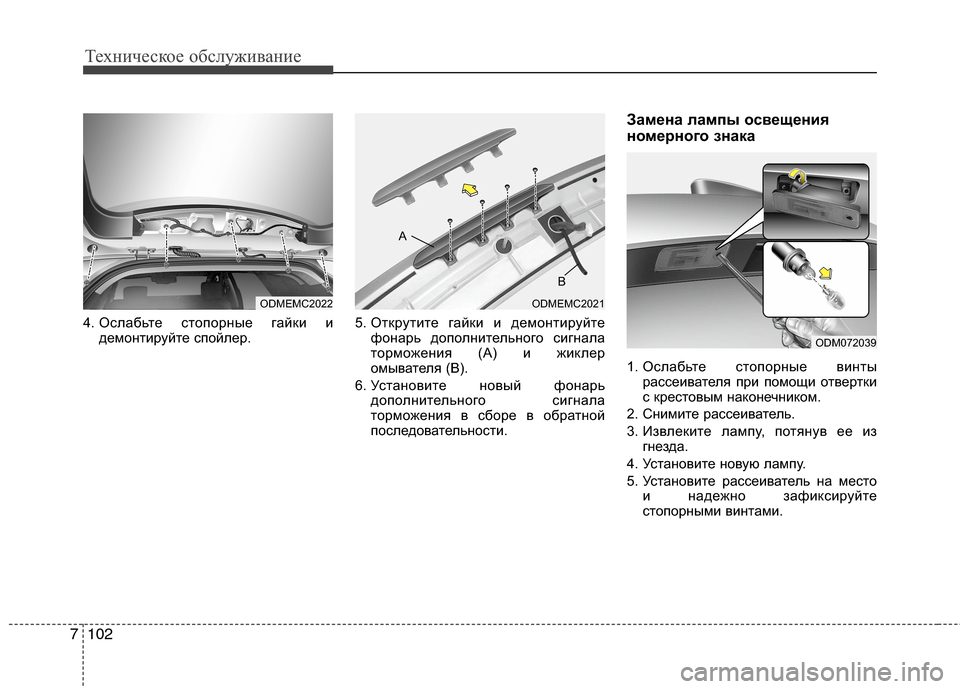

Замена лампы освещения
номерного знака
1. Ослабьте стопорные винты
рассеивателя при помощи отвертки
с крестовым наконечником.
2. Снимите рассеиватель.
3. Извлеките лампу, потянув ее из
гнезда.
4. Установите новую лампу.
5. Установите рассеиватель на место
и надежно зафиксируйте
стопорными винтами.
ODMEMC2022ODMEMC2021
B A
ODM072039

7103
Техническое обслуживание

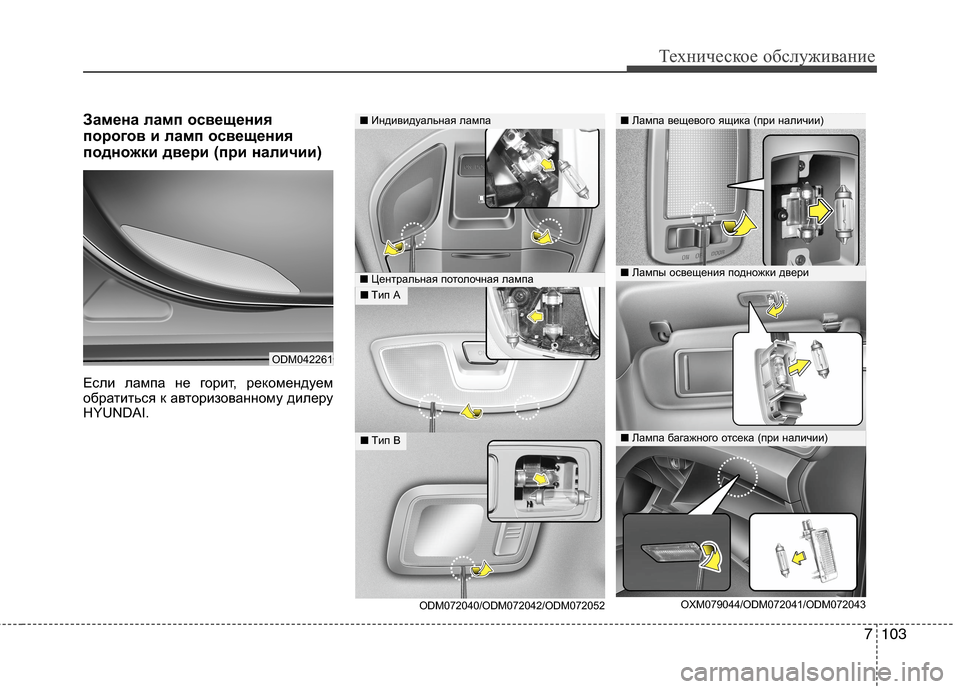

Замена ламп освещения
порогов и ламп освещения
подножки двери (при наличии)
Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.
ODM042261
■Индивидуальная лампа
OXM079044/ODM072041/ODM072043
■Лампа багажного отсека (при наличии)
■Лампа вещевого ящика (при наличии)
■Лампы освещения подножки двери■Центральная потолочная лампа
ODM072040/ODM072042/ODM072052
■Tип А
■Tип В
