Hyundai Grand Santa Fe 2016 Manual del propietario (in Spanish)

Características técnicas y Información para el consumidor
6 8
Para garantizar el correcto funcionamiento y la duración del motor y la transmisión, utilice sólo lubricantes de calidad adecuada.
El uso de los lubricantes adecuados mejora además la eficacia y la economía de combustible.
LUBRICANTES RECOMENDADOS Y CANTIDADES
Estos lubricantes y líquidos son los recomendados para su vehículo.
Lubricante Volumen Volumen Clasificación
Aceite del motor *
1*2
(Drene y rellene)
RecomiendaMotor de
gasolina3,3L5,7 l(6,02 US qt.)API Service SM*
3, ILSAC GF-4 o superior,
ACEA A5 o superior
Motor de
dieselcon DPF *
46,3 l(6,66 US qt.)
ACEA C3 o C2
sin DPF *
46,3 l(6,66 US qt.)
ACEA B4
Líquido del cambio
automáticoMotor de
gasolina3,3L7,8 l(8,24 US qt.)MICHANG ATF SP-IV
SK ATF SP-IV
NOCA ATF SP-IV
ATF SP-IV originales de HYUNDAI Motor de
dieselR2,2L7,7 l(8,13 US qt.)

87
Características técnicas y Información para el consumidor
*1Véase la viscosidad SAE recomendada en la página siguiente.
*2Ahora hay aceites de motor con la etiqueta “Aceite conservador de la energía”. Además de otras ventajas, contribuyen al ahorro
de combustible reduciendo la proporción de éste necesaria para vencer las fricciones en el interior del motor. Estas mejoras
suelen ser difíciles de medir en la conducción diaria, pero al cabo de los años suponen un ahorro considerable de gastos y
energía.
*
3Si en su país no está disponible el aceite para motores API service SM o ACEA A5, puede usar el API service SL o ACEA A3.

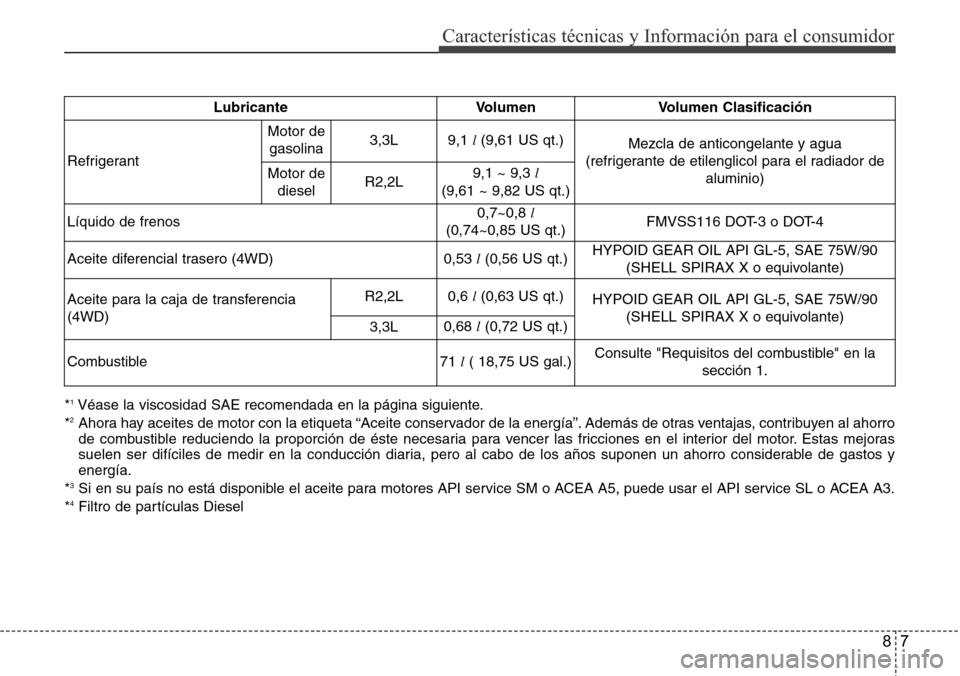

*4Filtro de partículas DieselLubricante Volumen Volumen Clasificación
RefrigerantMotor de
gasolina3,3L9,1 l(9,61 US qt.)
Mezcla de anticongelante y agua
(refrigerante de etilenglicol para el radiador de
aluminio) Motor de
dieselR2,2L9,1 ~ 9,3 l
(9,61 ~ 9,82 US qt.)
Líquido de frenos0,7~0,8 l
(0,74~0,85 US qt.)FMVSS116 DOT-3 o DOT-4
Aceite diferencial trasero (4WD)0,53 l(0,56 US qt.)HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X o equivolante)
Aceite para la caja de transferencia
(4WD)R2,2L0,6 l(0,63 US qt.)
HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X o equivolante)
3,3L0,68 l(0,72 US qt.)
Combustible71 l( 18,75 US gal.)Consulte "Requisitos del combustible" en la
sección 1.

Características técnicas y Información para el consumidor
8 8

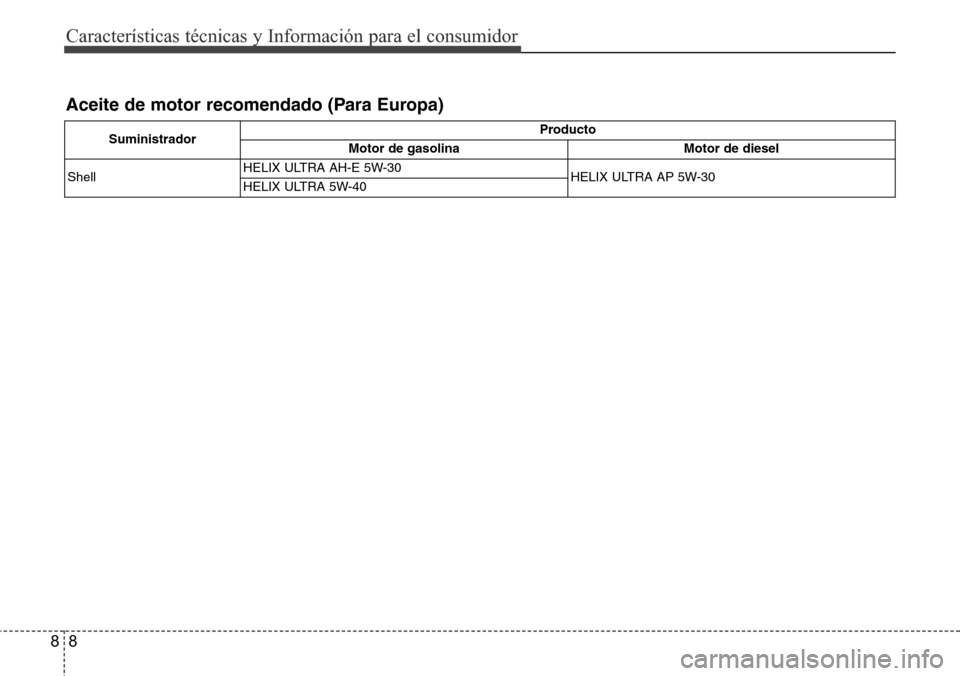

Aceite de motor recomendado (Para Europa)
SuministradorProducto
Motor de gasolina Motor de diesel
ShellHELIX ULTRA AH-E 5W-30
HELIX ULTRA AP 5W-30
HELIX ULTRA 5W-40

89
Características técnicas y Información para el consumidor

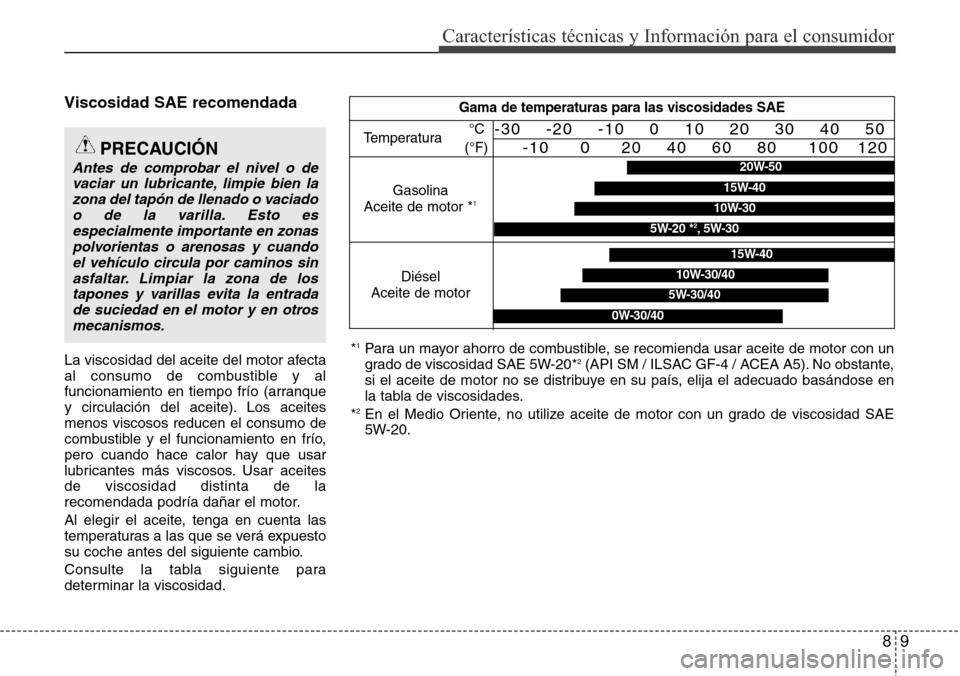

Viscosidad SAE recomendada
La viscosidad del aceite del motor afecta
al consumo de combustible y al
funcionamiento en tiempo frío (arranque
y circulación del aceite). Los aceites
menos viscosos reducen el consumo de
combustible y el funcionamiento en frío,
pero cuando hace calor hay que usar
lubricantes más viscosos. Usar aceites
de viscosidad distinta de la
recomendada podría dañar el motor.
Al elegir el aceite, tenga en cuenta las
temperaturas a las que se verá expuesto
su coche antes del siguiente cambio.
Consulte la tabla siguiente para
determinar la viscosidad.
PRECAUCIÓN
Antes de comprobar el nivel o de
vaciar un lubricante, limpie bien la
zona del tapón de llenado o vaciado
o de la varilla. Esto es
especialmente importante en zonas
polvorientas o arenosas y cuando
el vehículo circula por caminos sin
asfaltar. Limpiar la zona de los
tapones y varillas evita la entrada
de suciedad en el motor y en otros
mecanismos.
*1Para un mayor ahorro de combustible, se recomienda usar aceite de motor con un
grado de viscosidad SAE 5W-20*2(API SM / ILSAC GF-4 / ACEA A5). No obstante,
si el aceite de motor no se distribuye en su país, elija el adecuado basándose en
la tabla de viscosidades.
*
2En el Medio Oriente, no utilize aceite de motor con un grado de viscosidad SAE
5W-20.
Gama de temperaturas para las viscosidades SAE
Temperatura
Gasolina
Aceite de motor *
1
°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Diésel
Aceite de motor
5W-30/40
15W-40
10W-30/40
0W-30/40
20W-50
10W-30
15W-40
5W-20 *2, 5W-30

Características técnicas y Información para el consumidor
10 8

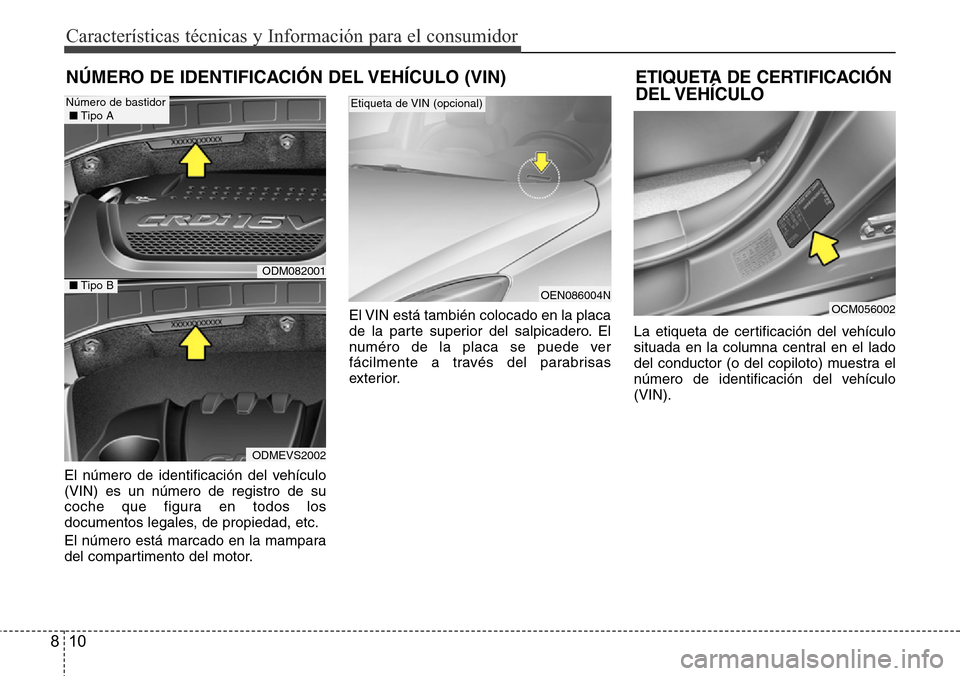

NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO (VIN)
El número de identificación del vehículo
(VIN) es un número de registro de su
coche que figura en todos los
documentos legales, de propiedad, etc.
El número está marcado en la mampara
del compartimento del motor.El VIN está también colocado en la placa
de la parte superior del salpicadero. El
numéro de la placa se puede ver
fácilmente a través del parabrisas
exterior.La etiqueta de certificación del vehículo
situada en la columna central en el lado
del conductor (o del copiloto) muestra el
número de identificación del vehículo
(VIN).
ETIQUETA DE CERTIFICACIÓN
DEL VEHÍCULO
OEN086004N
Etiqueta de VIN (opcional)
OCM056002
ODM082001
ODMEVS2002
Número de bastidor
■Tipo A
■Tipo B

811
Características técnicas y Información para el consumidor

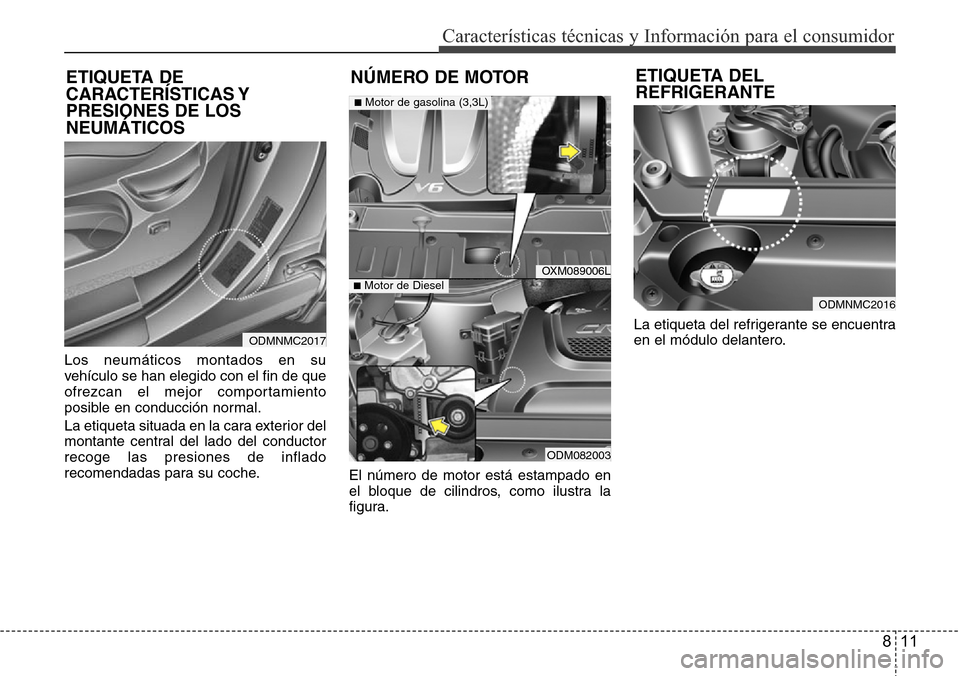

Los neumáticos montados en su
vehículo se han elegido con el fin de que
ofrezcan el mejor comportamiento
posible en conducción normal.
La etiqueta situada en la cara exterior del
montante central del lado del conductor
recoge las presiones de inflado
recomendadas para su coche.
El número de motor está estampado en
el bloque de cilindros, como ilustra la
figura.La etiqueta del refrigerante se encuentra
en el módulo delantero.
ODMNMC2017
ETIQUETA DE
CARACTERÍSTICAS Y
PRESIONES DE LOS
NEUMÁTICOSNÚMERO DE MOTOR
OXM089006L
ODM082003
■Motor de gasolina (3,3L)
■Motor de Diesel
ETIQUETA DEL
REFRIGERANTE
ODMNMC2016

Los componentes de frecuencia de radio
del vehículo cumplen los requisitos y
demás disposiciones relevantes de la
Directiva 1995/5/CE.
Encontrará más información, incluyendo
la declaración de conformidad del
fabricante, en el sitio web de HYUNDAI:
http://service.hyundai-motor.com
812
Características técnicas y Información para el consumidor

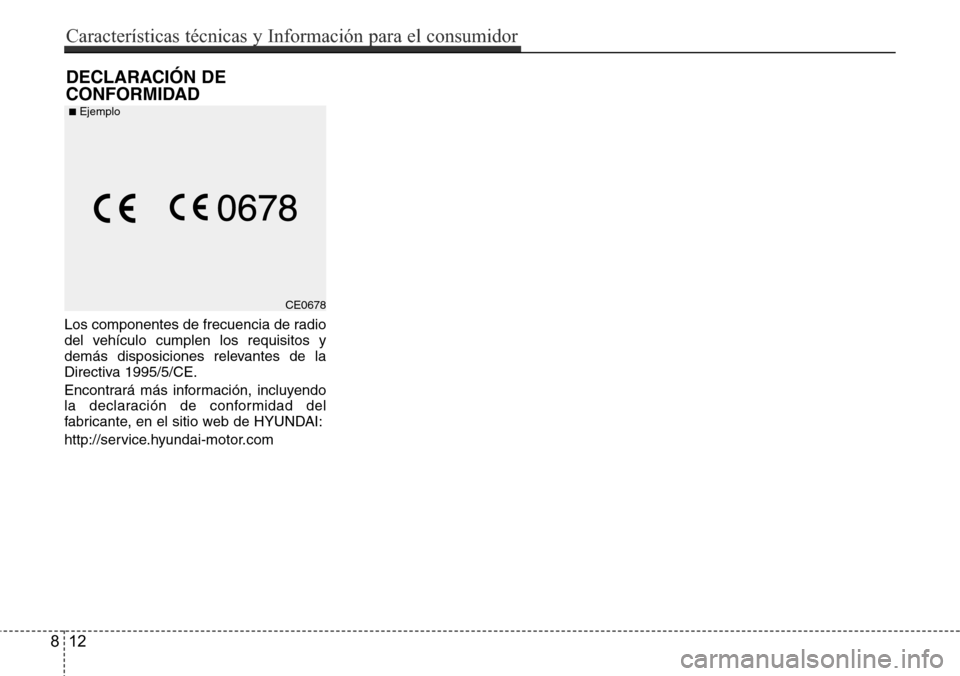

DECLARACIÓN DE
CONFORMIDAD
CE0678
■Ejemplo
