4WD Hyundai Grand Santa Fe 2016 Manual del propietario (in Spanish)

Su vehículo de un vistazo
4 2
VISIÓN GENERAL DEL INTERIOR (I)
1. Botón del sistema de memoria de la
posición del conductor ........................3-9
2. Manilla interior de la puerta ..............4-19
3. Plegado del retrovisor exterior ..........4-64
4. Mando del retrovisor exterior ............4-62
5. Botón de bloqueo del elevalunas
eléctrico ............................................4-38
6. Interruptor de cierre centralizado de
puertas ..............................................4-20
7. Interruptor del elevalunas eléctrico ..4-35
8. Interruptor de apertura de la tapa
de llenado de combustible ................4-42
9. Mando de control de la iluminación
del panel de instrumentos ................4-68
10. Botón DBC ......................................5-55
11. Botón de desconexión ESC ............5-48
12. Dispositivo de nivelación de los
faros ..............................................4-147
13. Botón ECO activo ............................5-72
14. Botón LDWS ....................................5-68
15. Botón del inversor AC....................4-197
16. Botón de bloqueo de la tracción a
las cuatro ruedas (4WD LOCK) ......5-26
17. Volante ............................................4-52
18. Palanca de control de inclinación y
telescópico de la dirección ..............4-53
19. Panel de fusibles interior ................7-40
20. Palanca de desenganche del capó ..4-40
21. Asiento ..............................................3-2
ODMEIN2900❈La forma actual puede no coincidir con la ilustración.

4 105
Características de vehículo
Testigo de advertencia de
tracción en las 4 ruedas
(4WD) (opcional)
Este testigo de advertencia se enciende:
• Al conectar el interruptor de encendido
o pulsar el botón de inicio/parada del
motor a ON.
- Se ilumina durante aprox. 3
segundos y luego se apaga.
• Si existe un problema con el sistema
4WD.
En ese caso, recomendamos que
haga revisar el vehículo por un
distribuidor HYUNDAI autorizado.
Testigo de advertencia de
exceso de velocidad
(opcional)
Este testigo de advertencia parpadea:
• Si conduce el vehículo a más de 120
km/h.
- Esta función le advierte de que
conduce con exceso de velocidad.
- La señal acústica de exceso de
velocidad suena durante unos 5
segundos.
120km/hPRECAUCIÓN - Testigo de
advertencia del filtro de
combustible
• Al encenderse el testigo de
advertencia del filtro del
combustible, la potencia del
motor (velocidad del vehículo y
de ralentí) podría disminuir.
• Si sigue conducienco con el
testigo de advertencia encendido,
las piezas del motor (inyector,
common rail, bomba de
combustible a alta presión)
podrían dañarse. Si esto ocurre,
recomendamos que haga revisar
el vehículo lo antes posible por
un distribuidor HYUNDAI
autorizado.

Características de vehículo
110 4
✽ATENCIÓN - Precalentamiento
del motor
Si el motor no arranca en los 10
segundos posteriores a la finalización
del calentamiento, coloque el
interruptor de encendido o el botón de
inicio/parada del motor a la posición
LOCK u OFF durante 10 segundos y
después a la posición ON, para
precalentarlo de nuevo.
Testigo indicador de
bloqueo de la tracción en
las 4 ruedas (4WD)
(opcional)
Este testigo indicador se enciende:
• Al conectar el interruptor de encendido
o pulsar el botón de inicio/parada del
motor a ON.
- Se ilumina durante aprox. 3
segundos y luego se apaga.
• Al seleccionar el modo de bloqueo de
la tracción en las 4 ruedas con el botón
4WD LOCK.
- El modo de bloqueo de la tracción a
las cuatro ruedas incrementa la
potencia de conducción en
pavimentos mojados, en carreteras
cubiertas de nieve y fuera de vía.
Testigo
indicador de
crucero
(opcional)
Este testigo indicador se enciende:
• Al activar el sistema de control de
crucero.
Para más información, consulte el
apartado "Sistema de control de
crucero" en el capítulo 5.
Testigo indicador de
crucero SET (opcional)
Este testigo indicador se enciende:
• Cuando se ha ajustado la velocidad de
control de crucero.
Para más información, consulte el
apartado "Sistema de control de
crucero" en el capítulo 5.
CRUISE
SET
PRECAUCIÓN - Modo de
bloqueo
4WD
No use el modo de bloqueo de
tracción a las 4 ruedas en
pavimentos secos ni en autopistas,
ya que produciría ruidos, vibración
o daños en los componentes de la
tracción a las cuatro ruedas.

Conducción
Antes de conducir . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4• Antes de entrar en el vehículo . . . . . . . . . . . . . . . . . . . 5-4
• Inspecciones necesarias . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
• Antes de arrancar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
Posiciones de la llave . . . . . . . . . . . . . . . . . . . . . . . . 5-6• Iluminación del contacto. . . . . . . . . . . . . . . . . . . . . . . . 5-6
• Posiciones del contacto . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
• Arranque del motor . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
Botón de inicio/parada del motor . . . . . . . . . . . . . 5-10
• Botón de inicio/parada del motor iluminado . . . . . . 5-10
• Posición del botón de inicio/parada del motor . . . . 5-10
• Arranque del motor . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13
Cambio automático . . . . . . . . . . . . . . . . . . . . . . . . 5-17• Funcionamiento del cambio automático . . . . . . . . . . 5-17
• Buenas prácticas de conducción . . . . . . . . . . . . . . . . 5-23
Tracción en las 4 ruedas (4WD) . . . . . . . . . . . . . . 5-25• Efecto de frenado en curvas cerradas . . . . . . . . . . . . 5-25
• La selección del modo de transmisión de
tracción a las cuatro ruedas (4WD). . . . . . . . . . . . . 5-26
• Para un funcionamiento seguro con la
tracción a las cuatro ruedas . . . . . . . . . . . . . . . . . . . 5-27
• Reducción del riesgo de vuelco . . . . . . . . . . . . . . . . . 5-30
Sistema de frenos . . . . . . . . . . . . . . . . . . . . . . . . . . 5-32• Servofreno . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-32
• Freno de estacionamiento . . . . . . . . . . . . . . . . . . . . . . 5-34
• Freno de estacionamiento eléctrico
(Electric parking brake-EPB) . . . . . . . . . . . . . . . . . 5-36
• Freno de emergencia . . . . . . . . . . . . . . . . . . . . . . . . . . 5-42
• AUTO HOLD (sujeción automática) . . . . . . . . . . . . . 5-43
• Sistema antibloqueo de frenos (ABS) . . . . . . . . . . . . 5-46
• Control electrónico de estabilidad
(Electronic stability control-ESC) . . . . . . . . . . . . . . 5-48
• Gestión de estabilidad de vehículo
(Vehicle stability management-VSM) . . . . . . . . . . . 5-52
• Ayuda a la estabilidad del remolque
(Trailer Stability Assist-TSA). . . . . . . . . . . . . . . . . . 5-53
• Control de ayuda de arranque de colina
(Hill-start assist control-HAC) . . . . . . . . . . . . . . . . . 5-54
• Señal de parada de emergencia
(Emergency Stop Signal-ESS) . . . . . . . . . . . . . . . . . 5-55
• Control de frenada cuesta abajo
(Downhill Brake Control-DBC) . . . . . . . . . . . . . . . . 5-55
• Buenas prácticas de frenado . . . . . . . . . . . . . . . . . . . 5-57
Sistema de control de crucero . . . . . . . . . . . . . . . . 5-59
5

525
Conducción
La potencia del motor se puede llevar
todas las ruedas delanteras y traseras
para la máxima tracción. La 4WD a
tiempo complete es útil cuando se
necesita tracción extra en la carretera
como al conducir por carreteras
deslizantes, embarradas, mojadas o
cubiertas de nieve. Estos vehículos no
está diseñado para ser llevados fuera de
vía. Es aceptable un uso ocasional fuera
de vía como carreteras sin pavimentar y
senderos. Es importante cuando no viaja
fuera por autovía o autopista que el
conductor reduzca la velocidad para que
no exceda la velocidad de seguridad
adecuada en esas condiciones. En
general, las condiones fuera de vía
conllevan menor tracción y menos
efectividad de frenado que que las
condiciones en una carretera normal. El
conductor debe estar especialmente
atento para evitar conducir en
pendientes que inclinen el vehículo.
Debe considerer detenidamente estos
factores cuando está conduciendo fuera
de vía. Para su seguridad y la de sus
pasajeros , el conductor es el
responsable de mantener el vehículo en
contacto con la superficie de condución y
bajo control en estas condiciones.Efecto de frenado en curvas
cerradas
El efecto de frenado en curvas es una
característica de los vehículos con
tracción a las cuatro ruedas provocada
por la diferencia en la rotación del
neumático en las cuatro ruedas y la
alineación de grado cero de las ruedas
delanteras y la suspensión.
Los giros bruscos a velocidades bajas
deben tomarse con cuidado.
TRACCIÓN EN LAS 4 RUEDAS (4WD) (OPCIONAL)
ADVERTENCIA
- Conducción fuera de vía
Este vehículo está diseñado para
su uso en carretera aunque puede
funcionar de forma eficaz fuera de
vía. Sin embargo, no está diseñado
para conducer en condiciones
fuera de vía. La condución en estas
condiciones que sobrepasan el
diseño incial del vehículo o el nivel
de experiencia del conductor
puede provocar lesiones o la
muerte.PRECAUCIÓN - 4WD
Al girar bruscamente en carretera
pavimentadas a una velocidad baja
con la tracción a las 4 ruedas, el
control del giro puede ser difícil.
ADVERTENCIA
Si el testigo de advertencia del
sistema de tracción a las 4 ruedas
(4WD) ( ) se ilumina, esto indica
que hay una avería en el sistema
4WD. Si ello ocurre, recomendamos
que haga revisar el sistema por un
distribuidor HYUNDAI autorizado.

Conducción
26 5
✽ATENCIÓN
• Al conducer en carreteras normales, se desactiva el modo de BLOQUEO de 4WD al pulsar el botón de BLOQUEO de 4WD
(el testigo indicador se apaga). Al conducir en carreteras normales con el modo de BLOQUEO 4WD (especialmente, al tomar
la curvas) puede causar algún ruido mecánico o alguna vibración. El ruido y la vibración desaparecerá cuando el modo de
BLOQUEO de 4WD esté desactivado. Se pueden dañar algunas partes de la tracción al seguir conduciendo con el ruido y la
vibración.
• Cuando el modo de BLOQUEO 4WD está desactivado, se puede sentir un schok cuando la potencia de la tracción se lleva sólo
a las cuatro ruedas. El schock no es un fallo mecánico.
• Este modo se utilize para subir o bajar cuestas empinadas,
conducción fuera de vía, conducir en carreteras arenosas o
embarradas, etc. para maximizar la tracción.
• Este modo empieza a desactivarse automáticamente a una
velocidad de 30km/h (19 mph) y se cambia al modo
automático de tracción a las cuatro ruedas a velocidades
mayores de 40 km/h (25 mph) Si el vehículo se decelera a
velocidades menores de 30 km/h (19 mph), sin embargo, el
modo de transmisión se cambia de nuevo al modo de
bloqueo 4WD. 4WD
AUTOMÁTICA
(4WD LOCK está
desactivado)
(El testigo indicador
no está iluminado)
La selección del modo de transmisión de tracción a las cuatro ruedas (4WD)
Modo de transmisión Botón de selecciónTestigo indicador Descripción
• Al conducer con el modo 4WD AUTOMÁTICO, el vehículo
funciona igual a los vehículos convecionales de 2WD en
condiciones de funcionamiento normales. Sin embargo, si el
sistema determina que se necesita el modo 4WD, la potencia
de conducción del motor se distribuye a las cuatro ruedas
automáticamente sin intervención del conductor.
• Al conducir en carreteras normales y pavimentadas, el
vehículo se mueve igual que los vehículos convencionales de
2WD.
BLOQUEO
de 4WD
(El testigo indicador
se ilumina)

Conducción
28 5
• Debe aprender a tomar curvas con un
vehículo 4WD. No se fíe de su
experiencia con vehículos 2WD al
elegir la velocidad de seguridad
adecuada al tomar las curvas en el
modo 4WD. Los novatos deben
conducir más despacio en vehículos
4WD.
• Conduzca despacio fuera de vía
porque su vehículo podría dañarse con
piedras o raíces de los árboles.
Conozca las condiciones fuera de vía
en las que va a concudir antes de
ponerse a conducir.
• Sujete firmemente el volante cuando
está conduciendo fuera de vía.
• Asegúrese de que todos los pasajeros
llevan cinturón de seguridad.• Si tiene que conducir en agua, pare el
vehículo cambie a “4WD LOCK” y
conduzca el vehículo a menos de
8km/h (5 mph).
ADVERTENCIA - 4WD
Reduzca la velocidad al tomar las
curves. El centro de la gravedad de
los vehículos 4WD es mayor que en
los vehículos convecionales 2WD,
haciendo que vuelquen más
fácilmente cuando gira demasiado
rápido en las curvas.
ADVERTENCIA - Volante
No agarre el volante por el interior
cuando está conduciendo fuera de
vía. Podría lesionarse el brazo con
una repentina maniobra de giro o
por el rebote de volante al impactar
con objetos en el suelo. Podría
perder el control del volante.
ADVERTENCIA- Peligro
por el viento
Si está conduciendo con un viento
muy fuerte, el mayor centro de
gravedad del vehículo disminuye la
capacidad de control de giro y por
ello es necesario conducir más
despacio.
ADVERTENCIA- Conducir
por agua
Conduzca despacio. Si conduce
rápido en agua, el salpicado del
agua puede llegar al vano del motor
y mojar el sistema de encendido
provocando que el vehículo se cale
de repente. Si esto ocurre y su
vehículo está inclinado, su
vehículo puede volcar.
ODMEDR2146

529
Conducción
✽ATENCIÓN
• No conduzca sobre agua si el nivel es
más alto que el fondo del vehículo.
• Compruebe sus frenos uan vez que ha
salido del barro o el agua. Pise el pedal
del freno varias veces mientras
conduce despacio hasta que sienta que
la fuerza de frenado vuelve a a ser
normal.
• Debe acortar su calendario de
mantenimiento si conduce en
condiciones fuera de vía como arena,
barro o agua. Lave bien su cohe tras
conducir fuera de vía, especialmente
limpie la parte de abajo de su
vehículo.
• Debido a que el par de conducción se
aplica a las 4 ruedas, la conducción
del vehículo se ve muy afectada por la
condición de las ruedas. Asegúrese de
pornerle al vehículo cuatro ruedas del
mismo tamaño y tipo.
• Un vehículo con tracción a las cuatro
ruedas a tiempo completo no puede
ser remolcado por una grúa normal.
Asegúrese de que el vehículo está
colocado en una plataforma plana
para transportarlo.ADVERTENCIA - Conducir
con 4WD
• Evite tomar curves a grandes
velocidades.
• No movimientos rápidos con el
volante, como cambios de carril
bruscos o giros bruscos rápidos.
• El riesgo de vuelco aumenta
mucho si pierde el control del
vehículo a gran velocidad.
• En un choque, una persona sin
cinturón tiene más riesgo de
muerte que una persona que sí
lleva el cinturón.
• La pérdidas de control se
producen normalmente cuando
dos ruedas se salen de la
carretera y el conductor gira para
volver a entrar en la carretera. En
caso de que el vehículo se salga
de la calzada, no gire
bruscamente. Baje la velocidad
antes de volver al carril.
PRECAUCIÓN
- Barro o nieve
Si una de las ruedas delanteras o
traseras empieza a girar en barro,
nieve, etc , el vehículo puede salir al
pisar el pedal del acelerador, sin
embargo evite utilizar el motor
continuamente a rpm altas porque
al hacerlo puede dañar el sistema
4WD.

531
Conducción
• Los vehículos con 4WD debe ser
probados en un dinamometro especial
del chasis para las cuatro ruedas.
✽ATENCIÓN
Nunca ponga el freno de mano mientras
está realizando estás pruebas.
• Un vehículo 4WD no debe ser probado
en un comprobador de rodaje para
vehículo 2WD. SI se debe usar un
comprobador de rodaje para 2WD,
lleve a cabo el siguiente
procediemiento:1. Compruebe las presiones de los
neumáticos recomendadas para su
vehículo.
2. Coloque las ruedas delanteras en el
comprobador de rodaje para la prueba
del velocímetro como se muestra en la
ilustración.
3. Quite el freno de estacionamiento
4. Coloque la ruedas trasera en el rodillo
de liberación temporal como se
muestra en la ilustración.
ADVERTENCIA
- Prueba del dinamometro
Manténgase alejado de la parte
delantera del vehículo mientras el
vehículo está en marcha en el
dinámomentro. Esto es muy peligro
ya que el vehículo puede saltar
hacia delante y provocar graves
lesiones o la muerte.
ADVERTENCIA
- Vehículo en un gato
Mientras un vehículo 4WD se
levanta con un gato, no arranque el
motor o haga girar los neumáticos.
Hay peligro de que las ruedas que
tocan el suelo al girar provoquen
que el vehículo salga del gato y
salte hacia delante.
ONCEDR3147
Comprobador de rodaje (Velocímetro)
Rodillo de liberación temporal
PRECAUCIÓN
• Al elevar el vehículo, no accione
las ruedas delanteras y traseras
por separado.
Accione las cuatro ruedas a la
vez.
• Si es necesario accionar la rueda
delantera y la rueda trasera al
elevar el vehículo, libere el freno
de estacionamiento.

Qué hacer en caso de emergencia
36 6

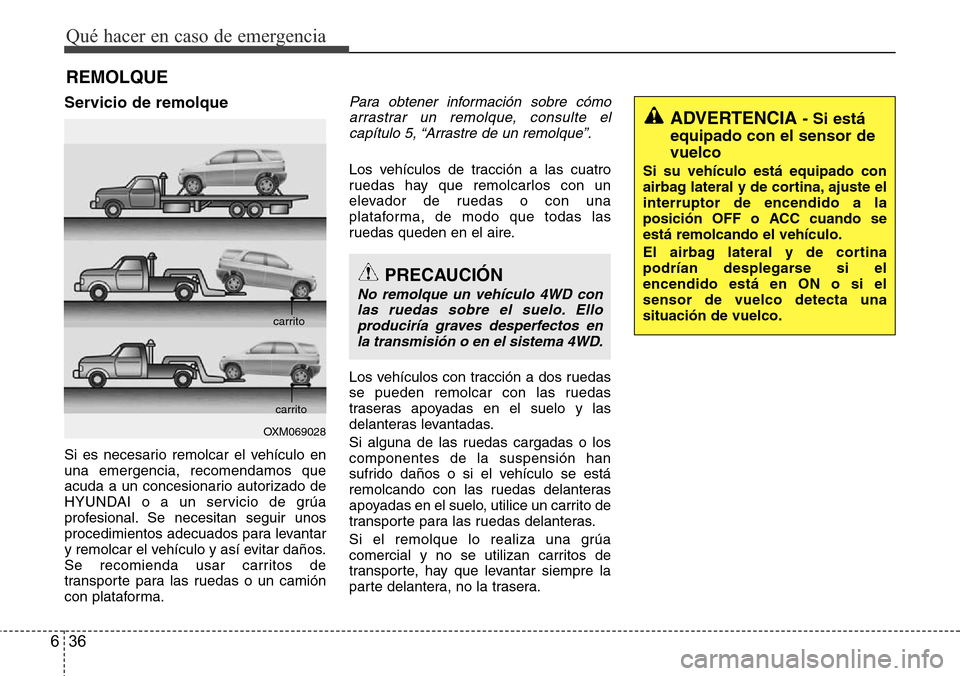

REMOLQUE
Servicio de remolque
Si es necesario remolcar el vehículo en
una emergencia, recomendamos que
acuda a un concesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional. Se necesitan seguir unos
procedimientos adecuados para levantar
y remolcar el vehículo y así evitar daños.
Se recomienda usar carritos de
transporte para las ruedas o un camión
con plataforma.
Para obtener información sobre cómo
arrastrar un remolque, consulte el
capítulo 5, “Arrastre de un remolque”.
Los vehículos de tracción a las cuatro
ruedas hay que remolcarlos con un
elevador de ruedas o con una
plataforma, de modo que todas las
ruedas queden en el aire.
Los vehículos con tracción a dos ruedas
se pueden remolcar con las ruedas
traseras apoyadas en el suelo y las
delanteras levantadas.
Si alguna de las ruedas cargadas o los
componentes de la suspensión han
sufrido daños o si el vehículo se está
remolcando con las ruedas delanteras
apoyadas en el suelo, utilice un carrito de
transporte para las ruedas delanteras.
Si el remolque lo realiza una grúa
comercial y no se utilizan carritos de
transporte, hay que levantar siempre la
parte delantera, no la trasera.
OXM069028carrito
carrito
ADVERTENCIA - Si está
equipado con el sensor de
vuelco
Si su vehículo está equipado con
airbag lateral y de cortina, ajuste el
interruptor de encendido a la
posición OFF o ACC cuando se
está remolcando el vehículo.
El airbag lateral y de cortina
podrían desplegarse si el
encendido está en ON o si el
sensor de vuelco detecta una
situación de vuelco.
PRECAUCIÓN
No remolque un vehículo 4WD con
las ruedas sobre el suelo. Ello
produciría graves desperfectos en
la transmisión o en el sistema 4WD.
