Hyundai Grand Santa Fe 2016 Инструкция по эксплуатации (in Russian)

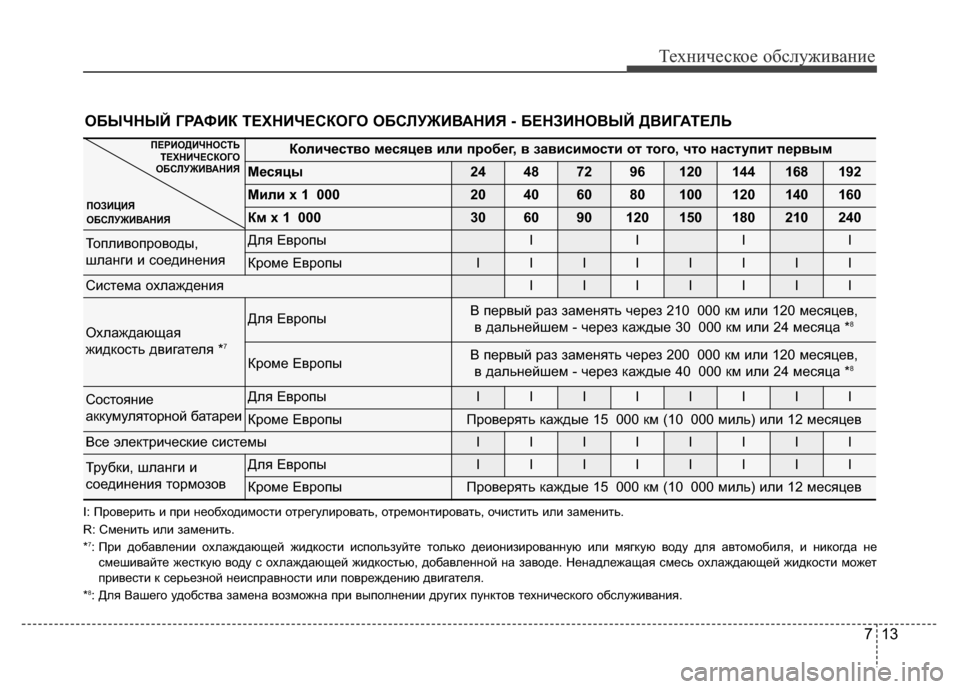

713
Техническое обслуживание
ОБЫЧНЫЙ ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ - БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
Количество месяцев или пробег, в зависимости от того, что наступит первым
Месяцы24487296120144168192
Мили х 1 00020406080100120140160
Км х 1 000306090120150180210240
Топливопроводы,
шланги и соединенияДля ЕвропыIIII
Кроме ЕвропыIIIIIIII
Система охлажденияIIIIIII
Охлаждающая
жидкость двигателя *7
Для ЕвропыВ первый раз заменять через 210 000 км или 120 месяцев,
в дальнейшем - через каждые 30 000 км или 24 месяца *8
Кроме ЕвропыВ первый раз заменять через 200 000 км или 120 месяцев,
в дальнейшем - через каждые 40 000 км или 24 месяца *8
Состояние
аккумуляторной батареиДля ЕвропыIIIIIIII
Кроме ЕвропыПроверять каждые 15 000 км (10 000 миль) или 12 месяцев
Все электрические системыIIIIIIII
Трубки, шланги и
соединения тормозовДля ЕвропыIIIIIIII
Кроме ЕвропыПроверять каждые 15 000 км (10 000 миль) или 12 месяцев
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
I: Проверить и при необходимости отрегулировать, отремонтировать, очистить или заменить.
R: Сменить или заменить.
*
7: При добавлении охлаждающей жидкости используйте только деионизированную или мягкую воду для автомобиля, и никогда не
смешивайте жесткую воду с охлаждающей жидкостью, добавленной на заводе. Ненадлежащая смесь охлаждающей жидкости может
привести к серьезной неисправности или повреждению двигателя.
*
8: Для Вашего удобства замена возможна при выполнении других пунктов технического обслуживания.

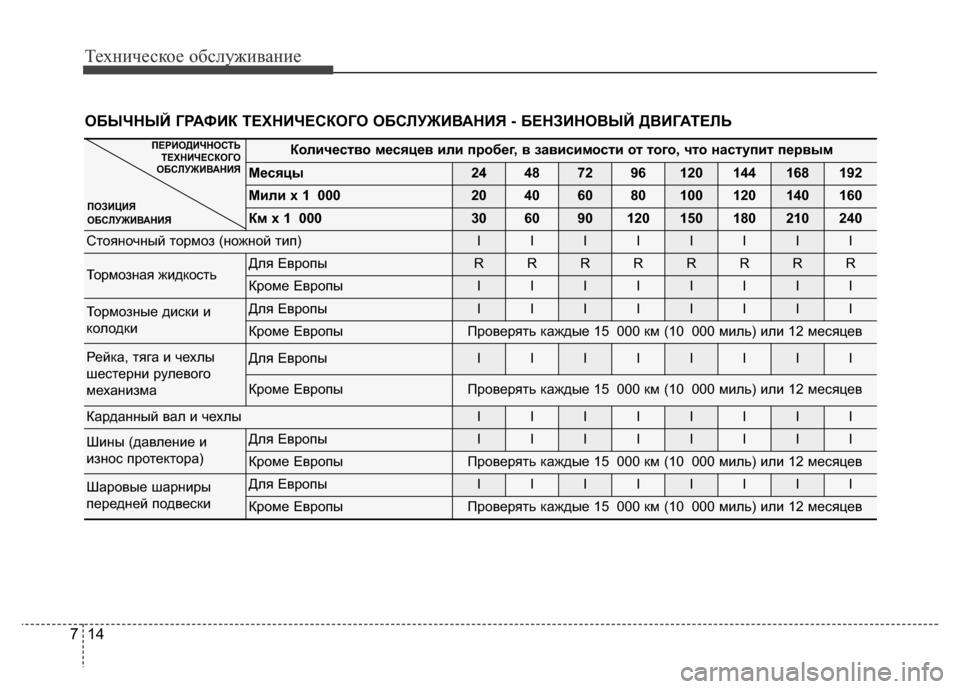

Техническое обслуживание
14 7
Количество месяцев или пробег, в зависимости от того, что наступит первым
Месяцы24487296120144168192
Мили х 1 00020406080100120140160
Км х 1 000306090120150180210240
Стояночный тормоз (ножной тип)IIIIIIII
Тормозная жидкостьДля ЕвропыRRRRRRRR
Кроме ЕвропыIIIIIIII
Тормозные диски и
колодкиДля ЕвропыIIIIIIII
Кроме ЕвропыПроверять каждые 15 000 км (10 000 миль) или 12 месяцев
Рейка, тяга и чехлы
шестерни рулевого
механизмаДля ЕвропыIIIIIIII
Кроме ЕвропыПроверять каждые 15 000 км (10 000 миль) или 12 месяцев
Карданный вал и чехлыIIIIIIII
Шины (давление и
износ протектора)Для ЕвропыIIIIIIII
Кроме ЕвропыПроверять каждые 15 000 км (10 000 миль) или 12 месяцев
Шаровые шарниры
передней подвескиДля ЕвропыIIIIIIII
Кроме ЕвропыПроверять каждые 15 000 км (10 000 миль) или 12 месяцев
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
ОБЫЧНЫЙ ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ - БЕНЗИНОВЫЙ ДВИГАТЕЛЬ

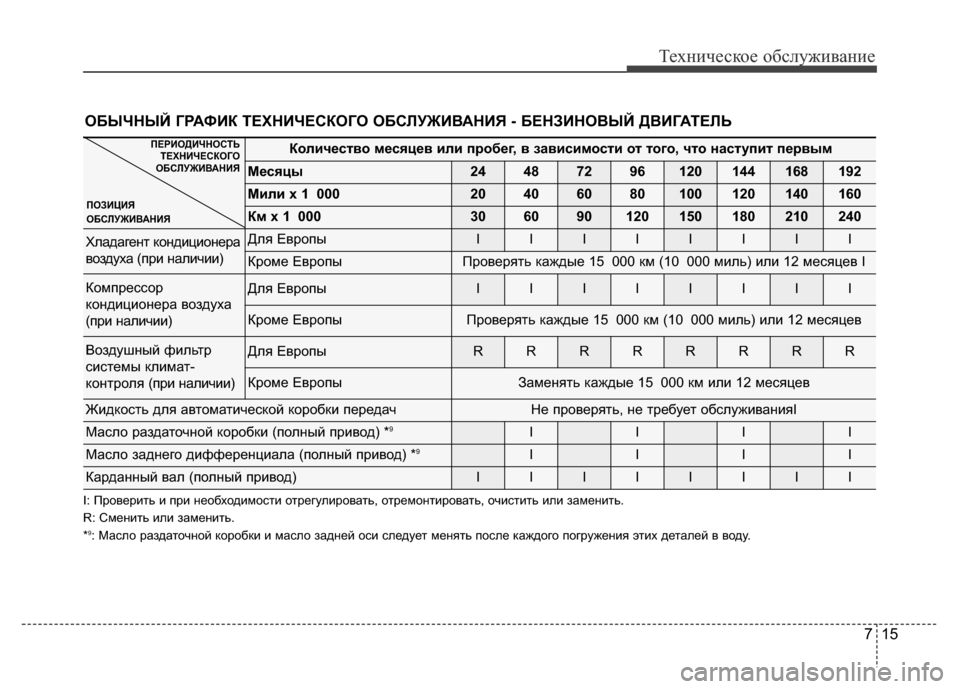

715
Техническое обслуживание
ОБЫЧНЫЙ ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ - БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
Количество месяцев или пробег, в зависимости от того, что наступит первым
Месяцы24487296120144168192
Мили х 1 00020406080100120140160
Км х 1 000306090120150180210240
Хладагент кондиционера
воздуха (при наличии)Для ЕвропыIIIIIIII
Кроме ЕвропыПроверять каждые 15 000 км (10 000 миль) или 12 месяцев I
Компрессор
кондиционера воздуха
(при наличии)Для ЕвропыIIIIIIII
Кроме ЕвропыПроверять каждые 15 000 км (10 000 миль) или 12 месяцев
Воздушный фильтр
системы климат-
контроля (при наличии)Для ЕвропыRRRRRRRR
Кроме ЕвропыЗаменять каждые 15 000 км или 12 месяцев
Жидкость для автоматической коробки передачНе проверять, не требует обслуживанияI
Масло раздаточной коробки (полный привод) *9IIII
Масло заднего дифференциала (полный привод) *9IIII
Карданный вал (полный привод)IIIIIIII
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
I: Проверить и при необходимости отрегулировать, отремонтировать, очистить или заменить.
R: Сменить или заменить.
*
9: Масло раздаточной коробки и масло задней оси следует менять после каждого погружения этих деталей в воду.

Техническое обслуживание
16 7
Позиция обслуживанияОперация
обслуживанияПериодичность обслуживанияУсловия
вождения
Моторное масло и
масляный фильтр
двигателя
Для ЕвропыRКаждые 15 000 км (10 000 миль) или 12 месяцев
A, B, C, D, E,
F, G, H, I, J
Кроме стран
Ближнего ВостокаRКаждые 5 000 км (3 000 миль) или 6 месяцев
Для стран Ближнего
Востока (MPI)RКаждые 7 500 км (4 500 миль) или 6 месяцев
Для КитаяRКаждые 5 000 км (3 000 миль) или 6 месяцев
Воздушный фильтр RЗаменять более часто в зависимости от состоянияC, E
Свечи зажиганияRЗаменять более часто в зависимости от состоянияB, H
Масло раздаточной коробки
(полный привод)RКаждые 120 000 км (80 000 миль)C, E, G, H, I, J
Масло заднего дифференциала
(полный привод)RКаждые 120 000 км (80 000 миль)C, E, G, H, I, J
Рейка, тяга и чехлы шестерни
рулевого механизмаIПроверять более часто в зависимости от состоянияC, D, E, F, G
Техническое обслуживание при суровых условиях эксплуатации - бензиновый двигатель
Техническое обслуживание указанных ниже позиций должно выполняться чаще на автомобилях, эксплуатируемых
преимущественно в суровых условиях.
Соответствующую периодичность технического обслуживания см. в главе ниже.
R: Заменить I: Проверить и при необходимости отрегулировать, отремонтировать, очистить или заменить

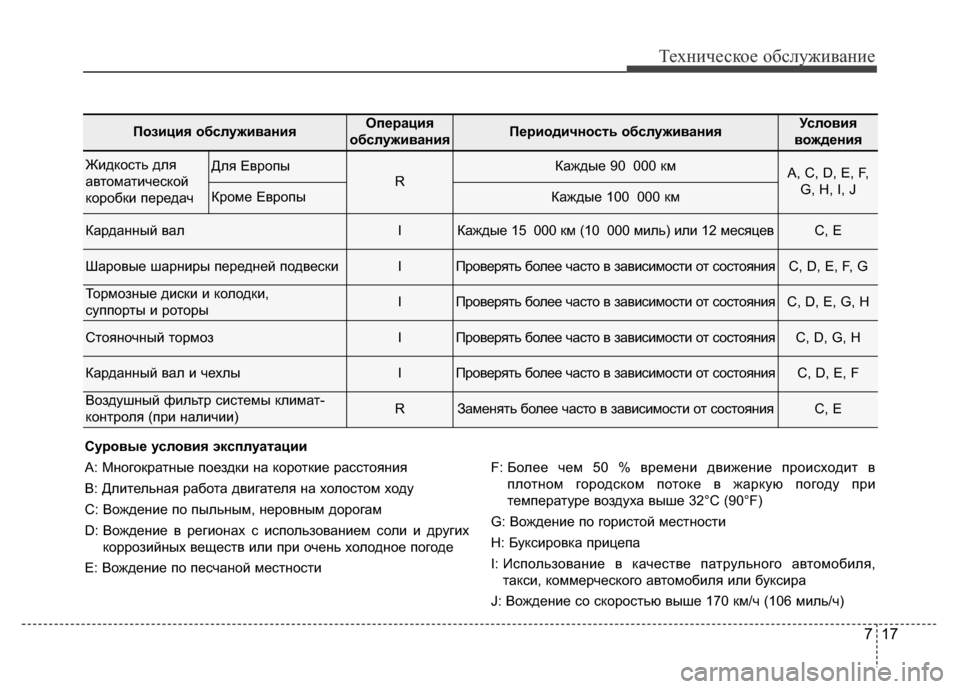

717
Техническое обслуживание
Позиция обслуживанияОперация
обслуживанияПериодичность обслуживанияУсловия
вождения
Жидкость для
автоматической
коробки передачДля Европы
R
Каждые 90 000 кмA, C, D, E, F,
G, H, I, J
Кроме ЕвропыКаждые 100 000 км
Карданный валIКаждые 15 000 км (10 000 миль) или 12 месяцевC, E
Шаровые шарниры передней подвескиIПроверять более часто в зависимости от состоянияC, D, E, F, G
Тормозные диски и колодки,
суппорты и роторыIПроверять более часто в зависимости от состоянияC, D, E, G, H
Стояночный тормозIПроверять более часто в зависимости от состоянияC, D, G, H
Карданный вал и чехлыIПроверять более часто в зависимости от состоянияC, D, E, F
Воздушный фильтр системы климат-
контроля (при наличии)RЗаменять более часто в зависимости от состоянияC, E
Суровые условия эксплуатации
A: Многократные поездки на короткие расстояния
B: Длительная работа двигателя на холостом ходу
C: Вождение по пыльным, неровным дорогам
D: Вождение в регионах с использованием соли и других
коррозийных веществ или при очень холодное погоде
E: Вождение по песчаной местностиF: Более чем 50 % времени движение происходит в
плотном городском потоке в жаркую погоду при
температуре воздуха выше 32°C (90°F)
G: Вождение по гористой местности
H: Буксировка прицепа
I: Использование в качестве патрульного автомобиля,
такси, коммерческого автомобиля или буксира
J: Вождение со скоростью выше 170 км/ч (106 миль/ч)

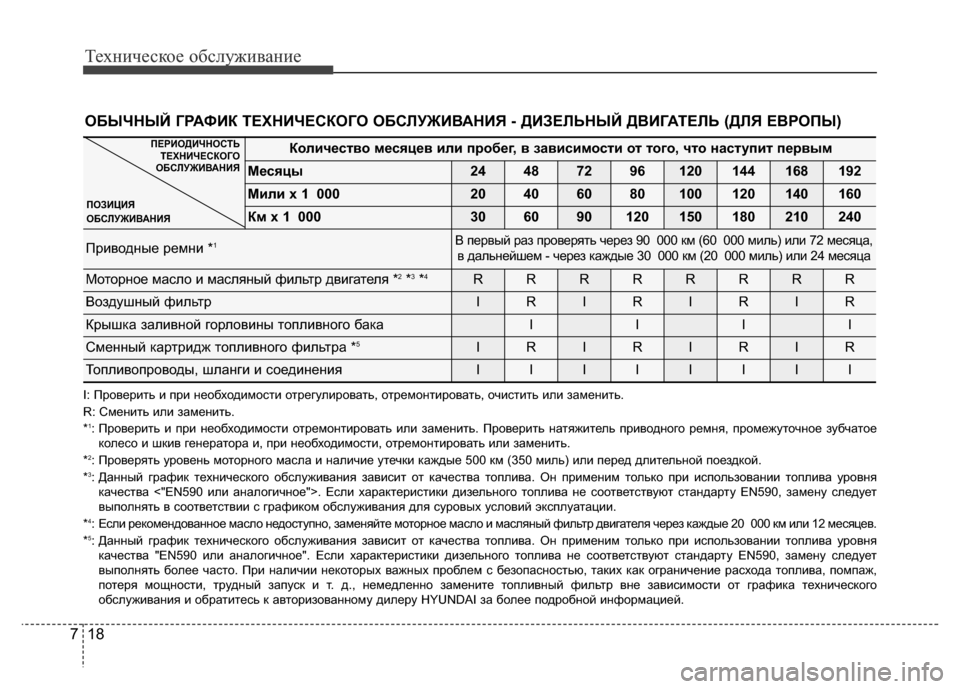

Техническое обслуживание
18 7
Количество месяцев или пробег, в зависимости от того, что наступит первым
Месяцы24487296120144168192
Мили х 1 00020406080100120140160
Км х 1 000306090120150180210240
Приводные ремни *1В первый раз проверять через 90 000 км (60 000 миль) или 72 месяца,
в дальнейшем - через каждые 30 000 км (20 000 миль) или 24 месяца
Моторное масло и масляный фильтр двигателя *2*3*4RRRRRRRR
Воздушный фильтрIRIRIRIR
Крышка заливной горловины топливного бакаIIII
Сменный картридж топливного фильтра *5IRIRIRIR
Топливопроводы, шланги и соединенияIIIIIIII
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
ОБЫЧНЫЙ ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ - ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ (ДЛЯ ЕВРОПЫ)
I: Проверить и при необходимости отрегулировать, отремонтировать, очистить или заменить.
R: Сменить или заменить.
*
1: Проверить и при необходимости отремонтировать или заменить. Проверить натяжитель приводного ремня, промежуточное зубчатое
колесо и шкив генератора и, при необходимости, отремонтировать или заменить.
*
2: Проверять уровень моторного масла и наличие утечки каждые 500 км (350 миль) или перед длительной поездкой.
*3: Данный график технического обслуживания зависит от качества топлива. Он применим только при использовании топлива уровня
качества <"EN590 или аналогичное">. Если характеристики дизельного топлива не соответствуют стандарту EN590, замену следует
выполнять в соответствии с графиком обслуживания для суровых условий эксплуатации.
*
4: Если рекомендованное масло недоступно, заменяйте моторное масло и масляный фильтр двигателя через каждые 20 000 км или 12 месяцев.
*5: Данный график технического обслуживания зависит от качества топлива. Он применим только при использовании топлива уровня
качества "EN590 или аналогичное". Если характеристики дизельного топлива не соответствуют стандарту EN590, замену следует
выполнять более часто. При наличии некоторых важных проблем с безопасностью, таких как ограничение расхода топлива, помпаж,
потеря мощности, трудный запуск и т. д., немедленно замените топливный фильтр вне зависимости от графика технического
обслуживания и обратитесь к авторизованному дилеру HYUNDAI за более подробной информацией.

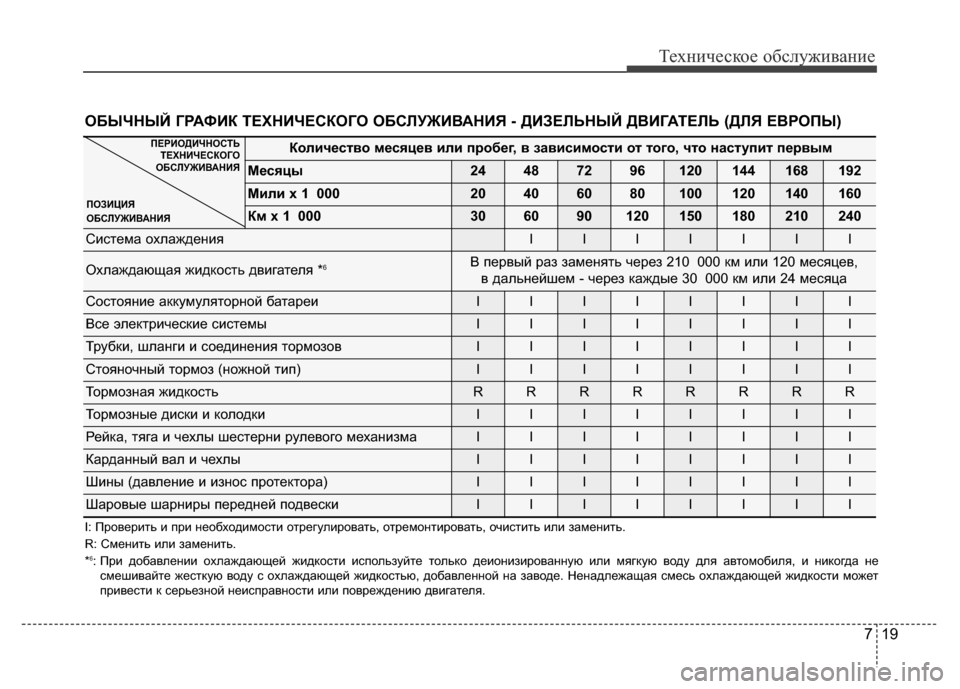

719
Техническое обслуживание
ОБЫЧНЫЙ ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ - ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ (ДЛЯ ЕВРОПЫ)
Количество месяцев или пробег, в зависимости от того, что наступит первым
Месяцы24487296120144168192
Мили х 1 00020406080100120140160
Км х 1 000306090120150180210240
Система охлажденияIIIIIII
Охлаждающая жидкость двигателя *6В первый раз заменять через 210 000 км или 120 месяцев,
в дальнейшем - через каждые 30 000 км или 24 месяца
Состояние аккумуляторной батареиIIIIIIII
Все электрические системыIIIIIIII
Трубки, шланги и соединения тормозовIIIIIIII
Стояночный тормоз (ножной тип)IIIIIIII
Тормозная жидкостьRRRRRRRR
Тормозные диски и колодкиIIIIIIII
Рейка, тяга и чехлы шестерни рулевого механизмаIIIIIIII
Карданный вал и чехлыIIIIIIII
Шины (давление и износ протектора) IIIIIIII
Шаровые шарниры передней подвескиIIIIIIII
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
I: Проверить и при необходимости отрегулировать, отремонтировать, очистить или заменить.
R: Сменить или заменить.
*
6: При добавлении охлаждающей жидкости используйте только деионизированную или мягкую воду для автомобиля, и никогда не
смешивайте жесткую воду с охлаждающей жидкостью, добавленной на заводе. Ненадлежащая смесь охлаждающей жидкости может
привести к серьезной неисправности или повреждению двигателя.

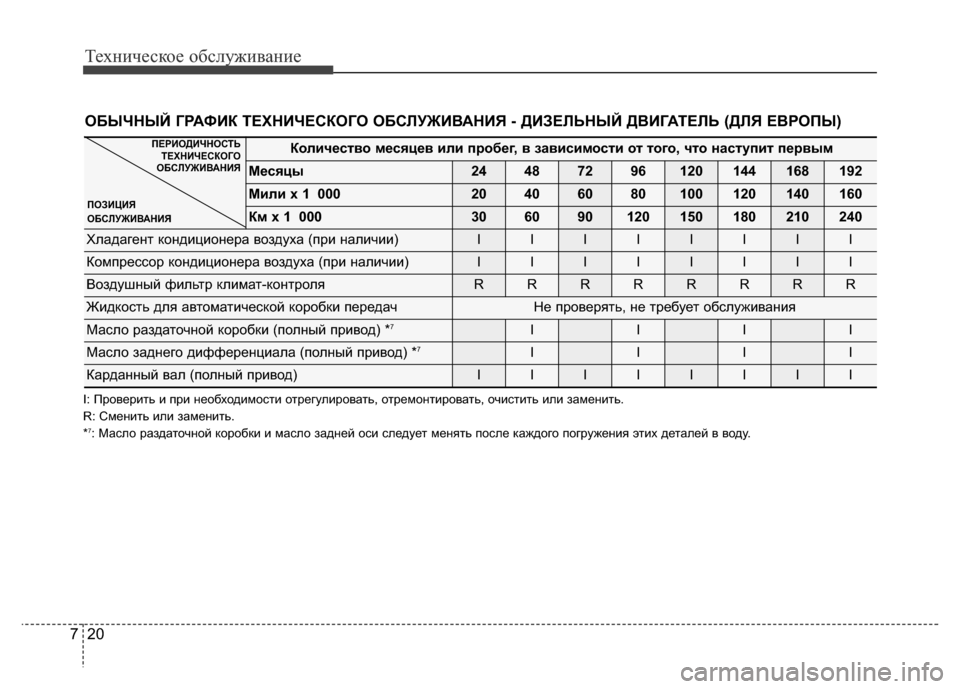

Техническое обслуживание
20 7
ОБЫЧНЫЙ ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ - ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ (ДЛЯ ЕВРОПЫ)
Количество месяцев или пробег, в зависимости от того, что наступит первым
Месяцы24487296120144168192
Мили х 1 00020406080100120140160
Км х 1 000306090120150180210240
Хладагент кондиционера воздуха (при наличии)IIIIIIII
Компрессор кондиционера воздуха (при наличии)IIIIIIII
Воздушный фильтр климат-контроля RRRRRRRR
Жидкость для автоматической коробки передачНе проверять, не требует обслуживания
Масло раздаточной коробки (полный привод) *7IIII
Масло заднего дифференциала (полный привод) *7IIII
Карданный вал (полный привод)IIIIIIII
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
I: Проверить и при необходимости отрегулировать, отремонтировать, очистить или заменить.
R: Сменить или заменить.
*
7: Масло раздаточной коробки и масло задней оси следует менять после каждого погружения этих деталей в воду.

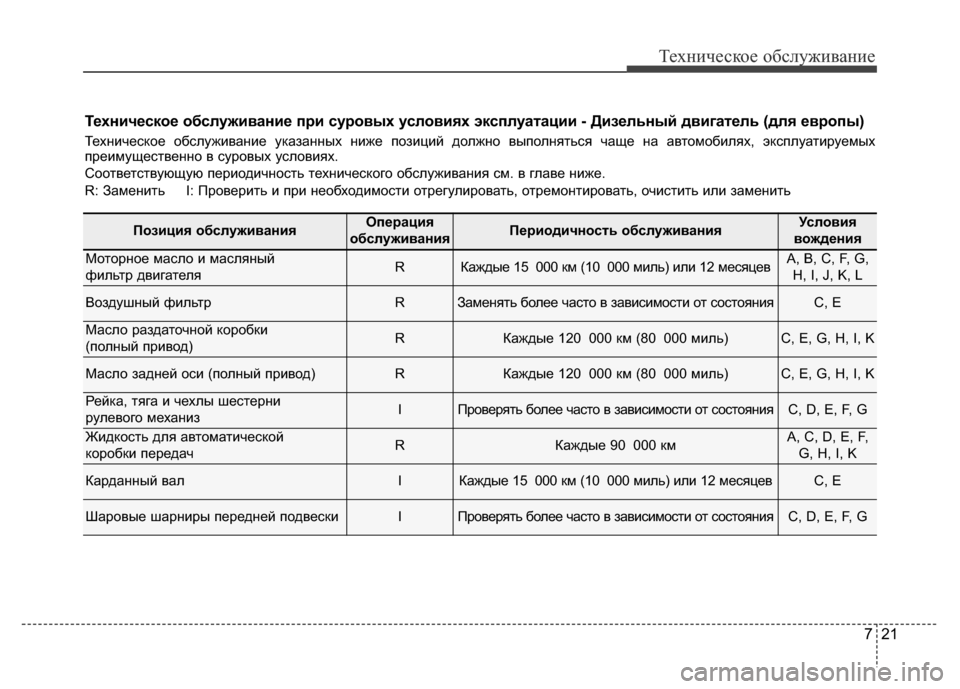

721
Техническое обслуживание
Техническое обслуживание при суровых условиях эксплуатации - Дизельный двигатель (для европы)
Техническое обслуживание указанных ниже позиций должно выполняться чаще на автомобилях, эксплуатируемых
преимущественно в суровых условиях.
Соответствующую периодичность технического обслуживания см. в главе ниже.
R: Заменить I: Проверить и при необходимости отрегулировать, отремонтировать, очистить или заменить
Позиция обслуживанияОперация
обслуживанияПериодичность обслуживанияУсловия
вождения
Моторное масло и масляный
фильтр двигателяRКаждые 15 000 км (10 000 миль) или 12 месяцевA, B, C, F, G,
H, I, J, K, L
Воздушный фильтр RЗаменять более часто в зависимости от состоянияC, E
Масло раздаточной коробки
(полный привод)RКаждые 120 000 км (80 000 миль)C, E, G, H, I, K
Масло задней оси (полный привод)RКаждые 120 000 км (80 000 миль)C, E, G, H, I, K
Рейка, тяга и чехлы шестерни
рулевого механизIПроверять более часто в зависимости от состоянияC, D, E, F, G
Жидкость для автоматической
коробки передачRКаждые 90 000 кмA, C, D, E, F,
G, H, I, K
Карданный валIКаждые 15 000 км (10 000 миль) или 12 месяцевC, E
Шаровые шарниры передней подвескиIПроверять более часто в зависимости от состоянияC, D, E, F, G

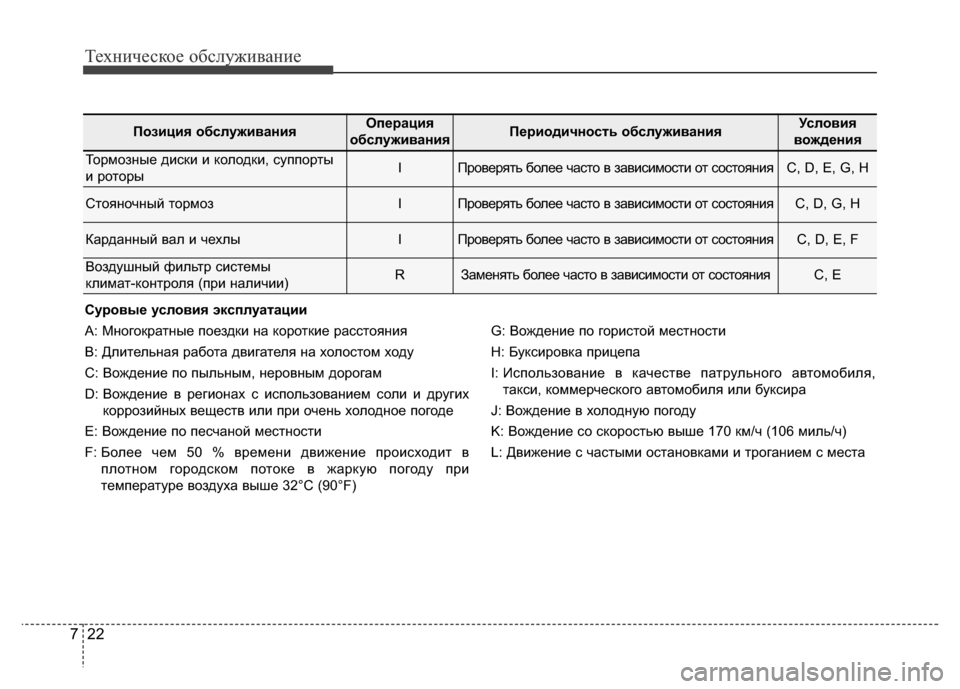

Техническое обслуживание
22 7
Позиция обслуживанияОперация
обслуживанияПериодичность обслуживанияУсловия
вождения
Тормозные диски и колодки, суппорты
и роторыIПроверять более часто в зависимости от состоянияC, D, E, G, H
Стояночный тормозIПроверять более часто в зависимости от состоянияC, D, G, H
Карданный вал и чехлыIПроверять более часто в зависимости от состоянияC, D, E, F
Воздушный фильтр системы
климат-контроля (при наличии)RЗаменять более часто в зависимости от состоянияC, E
Суровые условия эксплуатации
A: Многократные поездки на короткие расстояния
B: Длительная работа двигателя на холостом ходу
C: Вождение по пыльным, неровным дорогам
D: Вождение в регионах с использованием соли и других
коррозийных веществ или при очень холодное погоде
E: Вождение по песчаной местности
F: Более чем 50 % времени движение происходит в
плотном городском потоке в жаркую погоду при
температуре воздуха выше 32°C (90°F)G: Вождение по гористой местности
H: Буксировка прицепа
I: Использование в качестве патрульного автомобиля,
такси, коммерческого автомобиля или буксира
J: Вождение в холодную погоду
K: Вождение со скоростью выше 170 км/ч (106 миль/ч)
L: Движение с частыми остановками и троганием с места
