Hyundai Grand Santa Fe 2016 Инструкция по эксплуатации (in Russian)

351
Системы безопасности автомобиля

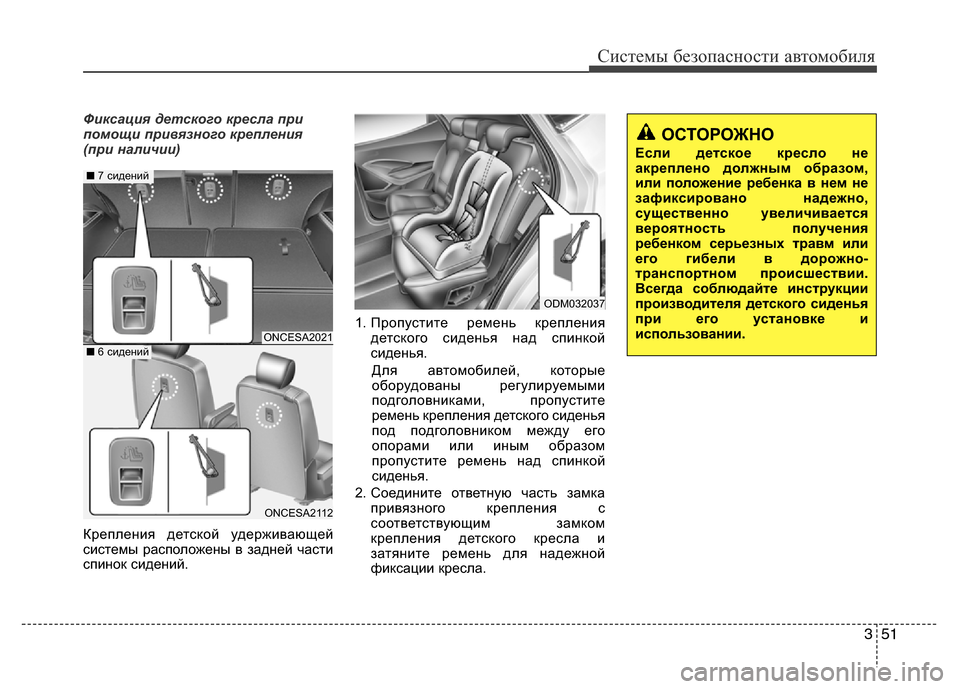

Фиксация детского кресла при
помощи привязного крепления
(при наличии)
Крепления детской удерживающей
системы расположены в задней части
спинок сидений.1. Пропустите ремень крепления
детского сиденья над спинкой
сиденья.
Для автомобилей, которые
оборудованы регулируемыми
подголовниками, пропустите
ремень крепления детского сиденья
под подголовником между его
опорами или иным образом
пропустите ремень над спинкой
сиденья.
2. Соедините ответную часть замка
привязного крепления с
соответствующим замком
крепления детского кресла и
затяните ремень для надежной
фиксации кресла.
ODM032037
ОСТОРОЖНО
Если детское кресло не
акреплено должным образом,
или положение ребенка в нем не
зафиксировано надежно,
существенно увеличивается
вероятность получения
ребенком серьезных травм или
его гибели в дорожно-
транспортном происшествии.
Всегда соблюдайте инструкции
производителя детского сиденья
при его установке и
использовании.
ONCESA2021
■7 сидений
■6 сидений
ONCESA2112

Системы безопасности автомобиля
52 3

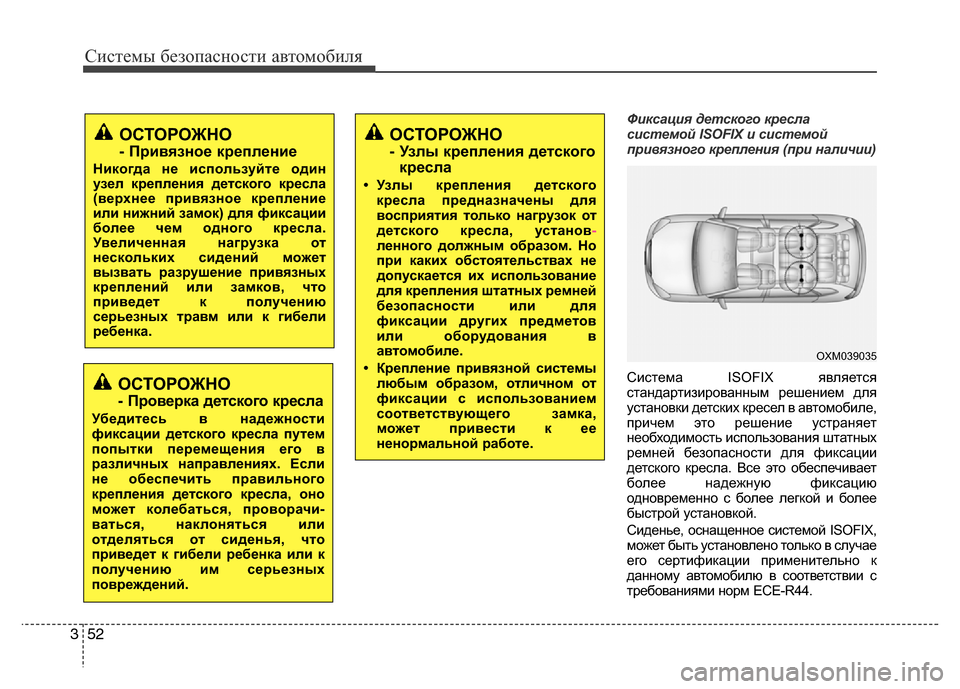

Фиксация детского кресла
системой ISOFIX и системой
привязного крепления (при наличии)
Система ISOFIX является
стандартизированным решением для
установки детских кресел в автомобиле,
причем это решение устраняет
необходимость использования штатных
ремней безопасности для фиксации
детского кресла. Все это обеспечивает
более надежную фиксацию
одновременно с более легкой и более
быстрой установкой.
Сиденье, оснащенное системой ISOFIX,
может быть установлено только в случае
его сертификации применительно к
данному автомобилю в соответствии с
требованиями норм ECE-R44.
ОСТОРОЖНО
- Проверка детского кресла
Убедитесь в надежности
фиксации детского кресла путем
попытки перемещения его в
различных направлениях. Если
не обеспечить правильного
крепления детского кресла, оно
может колебаться, проворачи
-ваться, наклоняться или
отделяться от сиденья, что
приведет к гибели ребенка или к
получению им серьезных
повреждений.
ОСТОРОЖНО
- Узлы крепления детского
кресла
• Узлы крепления детского
кресла предназначены для
восприятия только нагрузок от
детского кресла, установ
-ленного должным образом. Но
при каких обстоятельствах не
допускается их использование
для крепления штатных ремней
безопасности или для
фиксации других предметов
или оборудования в
автомобиле.
• Крепление привязной системы
любым образом, отличном от
фиксации с использованием
соответствующего замка,
может привести к ее
ненормальной работе.
ОСТОРОЖНО
- Привязное крепление
Никогда не используйте один
узел крепления детского кресла
(верхнее привязное крепление
или нижний замок) для фиксации
более чем одного кресла.
Увеличенная нагрузка от
нескольких сидений может
вызвать разрушение привязных
креплений или замков, что
приведет к получению
серьезных травм или к гибели
ребенка.
OXM039035

353
Системы безопасности автомобиля
В нижней части с каждой стороны
спинок заднего сиденья имеется
символы ISOFIX. Эти символы
указывают положение нижних
крепежных элементов для детских
удерживающих систем.Оба задних боковых сиденья
оборудованы парой креплений ISOFIX,
так же как соответствующими
креплениями верхнего страховочного
троса на задней стороне спинки
сиденья. Крепления ISOFIX
расположены между подушкой сиденья
и спинкой сиденья, маркированной
изображением ISOFIX.
При установке соединители ДУС
ISOFIX должны войти в контакт с
креплениями ISOFIX транспортного
средства (при соединении должен
быть слышан щелчок, следует
проверить визуальные индикаторы
ДУС и выполнить дополнительную
проверку натягиванием).ДУС с всеобщим одобрением по ECE-
R 44 должен быть установлен с
дополнительной лямкой верхнего
страховочного троса, соединенной с
соответствующей точкой крепления
верхнего страховочного троса на
спинке сиденья.
Детское кресло должно быть
установлено и должно использоваться
в соответствии с руководством по
установке, которое прилагается к
креслу, оборудованному креплениями
типа ISOFIX.
ODMESA2004
Низкое положения анкера
Индикатор низкого
положения анкера
ODM032038
ОСТОРОЖНО
Установите детское сиденье так,
чтобы оно полностью
контактировало со спинкой
заднего сиденья, которая должна
быть наклонена на два деления
от вертикального (фиксируемого)
положения.

Системы безопасности автомобиля
54 3

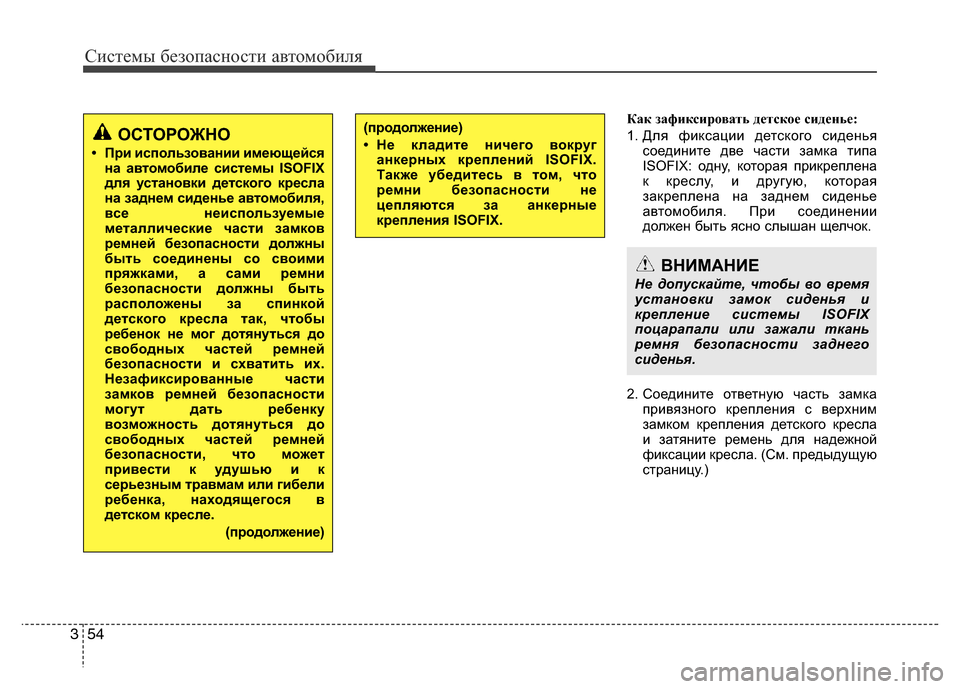

Как зафиксировать детское сиденье:
1. Для фиксации детского сиденья
соедините две части замка типа
ISOFIX: одну, которая прикреплена
к креслу, и другую, которая
закреплена на заднем сиденье
автомобиля. При соединении
должен быть ясно слышан щелчок.
2. Соедините ответную часть замка
привязного крепления с верхним
замком крепления детского кресла
и затяните ремень для надежной
фиксации кресла. (См. предыдущую
страницу.)
ОСТОРОЖНО
• При использовании имеющейся
на автомобиле системы ISOFIX
для установки детского кресла
на заднем сиденье автомобиля,
все неиспользуемые
металлические части замков
ремней безопасности должны
быть соединены со своими
пряжками, а сами ремни
безопасности должны быть
расположены за спинкой
детского кресла так, чтобы
ребенок не мог дотянуться до
свободных частей ремней
безопасности и схватить их.
Незафиксированные части
замков ремней безопасности
могут дать ребенку
возможность дотянуться до
свободных частей ремней
безопасности, что может
привести к удушью и к
серьезным травмам или гибели
ребенка, находящегося в
детском кресле.
(продолжение)
(продолжение)
• Не кладите ничего вокруг
анкерных креплений ISOFIX.
Также убедитесь в том, что
ремни безопасности не
цепляются за анкерные
крепления ISOFIX.
ВНИМАНИЕ
Не допускайте, чтобы во время
установки замок сиденья и
крепление системы ISOFIX
поцарапали или зажали ткань
ремня безопасности заднего
сиденья.

355
Системы безопасности автомобиля

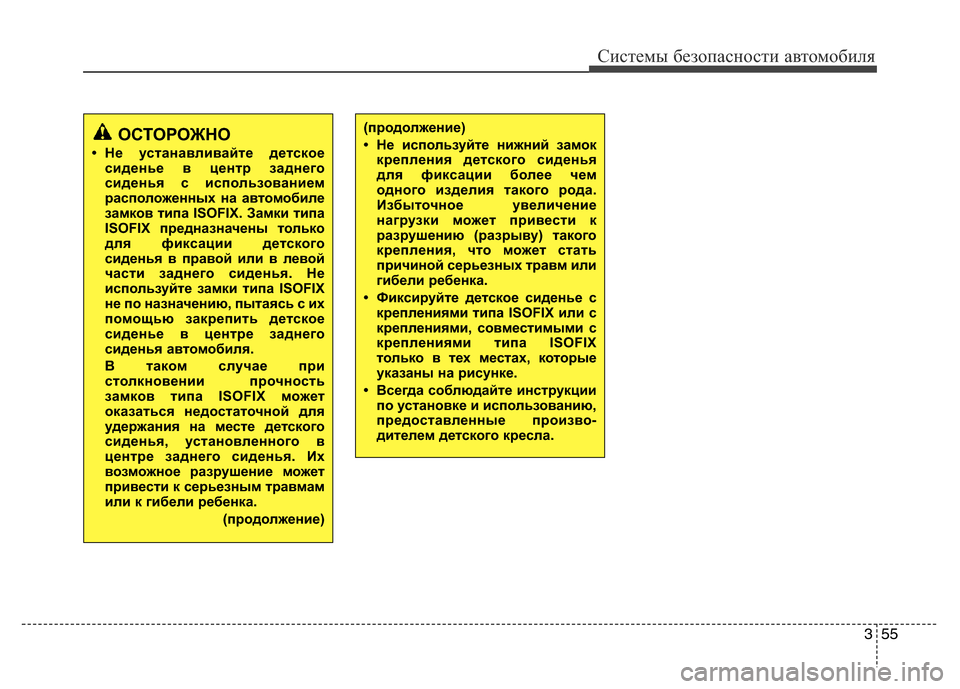

ОСТОРОЖНО
• Не устанавливайте детское
сиденье в центр заднего
сиденья с использованием
расположенных на автомобиле
замков типа ISOFIX. Замки типа
ISOFIX предназначены только
для фиксации детского
сиденья в правой или в левой
части заднего сиденья. Не
используйте замки типа ISOFIX
не по назначению, пытаясь с их
помощью закрепить детское
сиденье в центре заднего
сиденья автомобиля.
В таком случае при
столкновении прочность
замков типа ISOFIX может
оказаться недостаточной для
удержания на месте детского
сиденья, установленного в
центре заднего сиденья. Их
возможное разрушение может
привести к серьезным травмам
или к гибели ребенка.
(продолжение)
(продолжение)
• Не используйте нижний замок
крепления детского сиденья
для фиксации более чем
одного изделия такого рода.
Избыточное увеличение
нагрузки может привести к
разрушению (разрыву) такого
крепления, что может стать
причиной серьезных травм или
гибели ребенка.
• Фиксируйте детское сиденье с
креплениями типа ISOFIX или с
креплениями, совместимыми с
креплениями типа ISOFIX
только в тех местах, которые
указаны на рисунке.
• Всегда соблюдайте инструкции
по установке и использованию,
предоставленные произво-
дителем детского кресла.

Системы безопасности автомобиля
56 3
Применимость детских удерживающих устройств для различных положений ISOFIX - для Европы
IUF = подходит для обращенных вперед ДУУ ISOFIX универсальной
категории, одобренной для данной весовой группы.
X = положение ISOFIX не подходит для ДУУ ISOFIX данной
массовой группы и/или данного типоразмера.
* Как ISO/R2, так и ISO/R3 можно установить только при
максимально выдвинутом вперед переднем сиденье пассажира.
* Крепления и классы размеров ДУУ ISOFIX
A - ISO/F3: обращенные вперед высокие (720 мм) ДУУ
- ISO/F2: обращенные вперед ДУУ уменьшенной высоты (650 мм)B1 - ISO/F2X: ДУУ уменьшенной высоты со вторым вариантом
поверхности спинки обращенные вперед ДУУ
(высотой 650 мм)
C - ISO/R3: обращенные назад полноразмерные ДУУ
D - ISO/R2: обращенные назад уменьшенные ДУУ
E - ISO/R1: обращенные назад младенческие ДУУ
F - ISO/L1: левое обращенное в поперечном направлении ДУУ
(детская люлька)
G - ISO/L2: правое обращенное в поперечном направлении ДУУ
(детская люлька) Весовая группа РазмерКрепление
(фиксирующее
устройство)Расположение ISOFIX в автомобиле
Переднее
пассажирское
сиденье2 ряд,
боковое2 ряд,
центральное3 ряд,
боковое3 ряд,
центральноеДругие
области
Переносные
детские сиденьяF ISO/L1
X XXXXX
G ISO/L2X XXXXX
0 : до 10 кг E ISO/R1XIUFXXXX
0+ : до 13 кгE ISO/R1
XIUFXXXX
D ISO/R2XIUFXXXX
C ISO/R3XIUFXXXX
I : от 9 до 18 кгD ISO/R2
XIUFXXXX
C ISO/R3XIUFXXXX
B ISO/F2XIUFXXXX
B1 ISO/F2XXIUFXXXX
A ISO/F3XIUFXXXX

357
Системы безопасности автомобиля

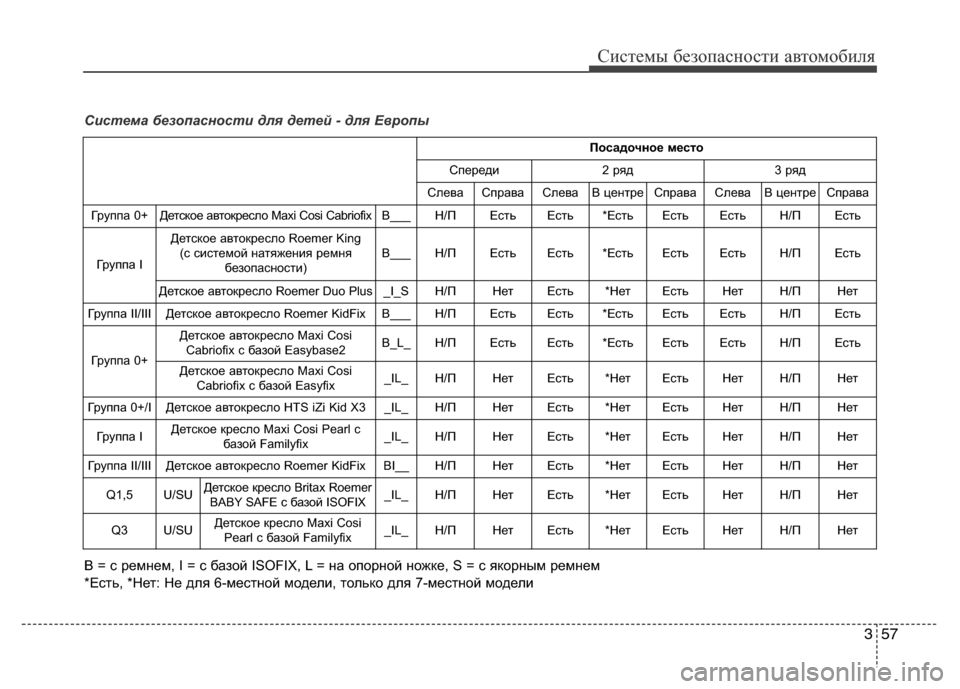

Посадочное место
Спереди2 ряд3 ряд
СлеваСправаСлеваВ центреСправаСлеваВ центреСправа
Группа 0+ Детское автокресло Maxi Cosi Cabriofix B___Н/П ЕстьЕсть*ЕстьЕстьЕстьН/П Есть
Группа I
Детское автокресло Roemer King
(с системой натяжения ремня
безопасности)B___Н/П ЕстьЕсть*ЕстьЕстьЕстьН/П Есть
Детское автокресло Roemer Duo Plus_I_SН/П НетЕсть*НетЕстьНетН/П Нет
Группа II/IIIДетское автокресло Roemer KidFix B___Н/П ЕстьЕсть*ЕстьЕстьЕстьН/П Есть
Группа 0+
Детское автокресло Maxi Cosi
Cabriofix с базой Easybase2B_L_Н/П ЕстьЕсть*ЕстьЕстьЕстьН/П Есть
Детское автокресло Maxi Cosi
Cabriofix с базой Easyfix_IL_Н/П НетЕсть*НетЕстьНетН/П Нет
Группа 0+/I Детское автокресло HTS iZi Kid X3 _IL_Н/П НетЕсть*НетЕстьНетН/П Нет
Группа IДетское кресло Maxi Cosi Pearl с
базой Familyfix_IL_Н/П НетЕсть*НетЕстьНетН/П Нет
Группа II/IIIДетское автокресло Roemer KidFixBI__Н/П НетЕсть*НетЕстьНетН/П Нет
Q1,5U/SUДетское кресло мitax Roemer
BABY SAFE с базой ISOFIX_IL_Н/П НетЕсть*НетЕстьНетН/П Нет
Q3U/SUДетское кресло Maxi Cosi
Pearl с базой Familyfix _IL_Н/П НетЕсть*НетЕстьНетН/П Нет
Система безопасности для детей - для Европы
= с ремнем, I = с базой ISOFIX, L = на опорной ножке, S = с якорным ремнем
*Есть, *Нет: Не для 6-местной модели, только для 7-местной модели

Системы безопасности автомобиля
58 3

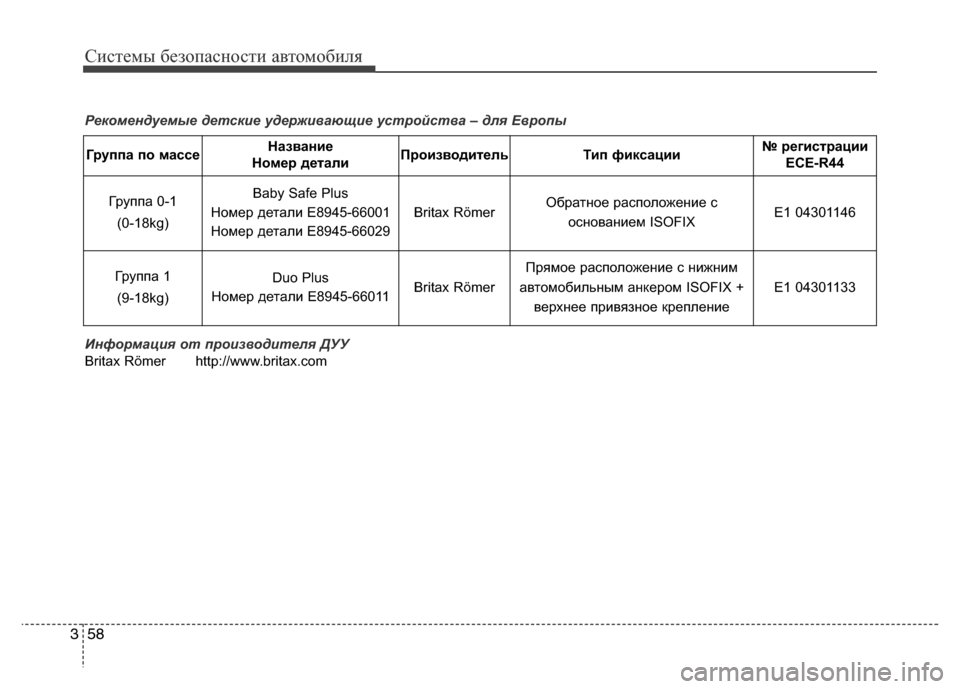

Рекомендуемые детские удерживающие устройства – для Европы
Информация от производителя ДУУ
мitax Römer http://www.britax.com
Группа по массеНазвание
Номер детaлиПроизводительТип фиксации№ регистрации
ECE-R44
Группа 0-1
(0-18kg)Baby Safe Plus
Номер детaли E8945-66001
Номер детaли E8945-66029
мitax RömerОбратное расположение с
основанием ISOFIXE1 04301146
Группа 1
(9-18kg)Duo Plus
Номер детaли E8945-66011мitax Römer
Прямое расположение с нижним
автомобильным анкером ISOFIX +
верхнее привязное крепление
E1 04301133

359
Системы безопасности автомобиля

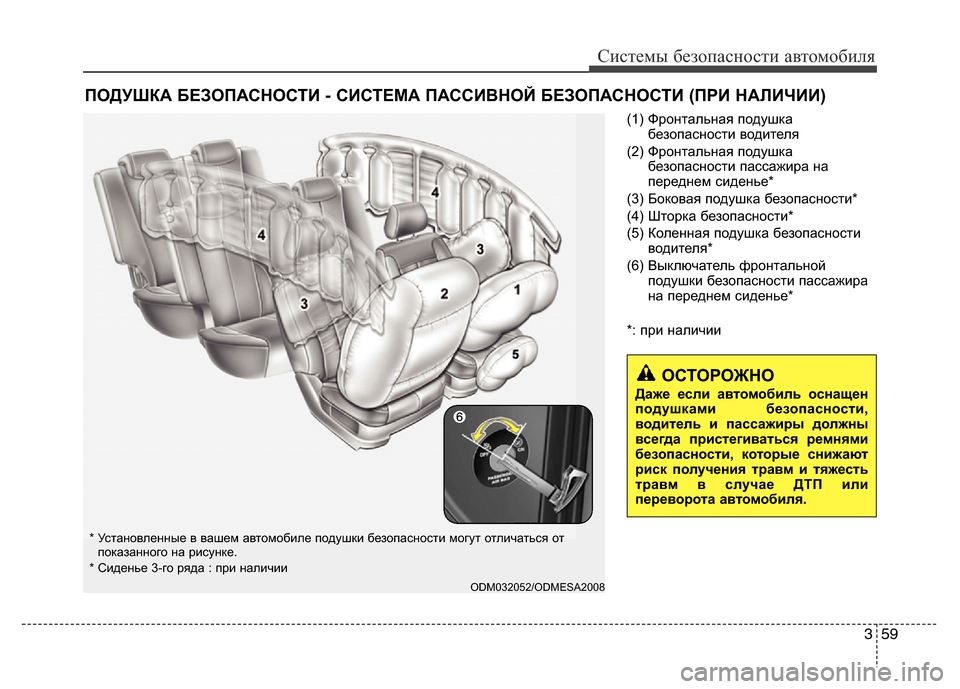

(1) Фронтальная подушка
безопасности водителя
(2) Фронтальная подушка
безопасности пассажира на
переднем сиденье*
(3) Боковая подушка безопасности*
(4) Шторка безопасности*
(5) Коленная подушка безопасности
водителя*
(6) Выключатель фронтальной
подушки безопасности пассажира
на переднем сиденье*
*: при наличии
ПОДУШКА БЕЗОПАСНОСТИ - СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (ПРИ НАЛИЧИИ)
ODM032052/ODMESA2008
* Установленные в вашем автомобиле подушки безопасности могут отличаться от
показанного на рисунке.
* Сиденье 3-го ряда : при наличии
ОСТОРОЖНО
Даже если автомобиль оснащен
подушками безопасности,
водитель и пассажиры должны
всегда пристегиваться ремнями
безопасности, которые снижают
риск получения травм и тяжесть
травм в случае ДТП или
переворота автомобиля.

Системы безопасности автомобиля
60 3

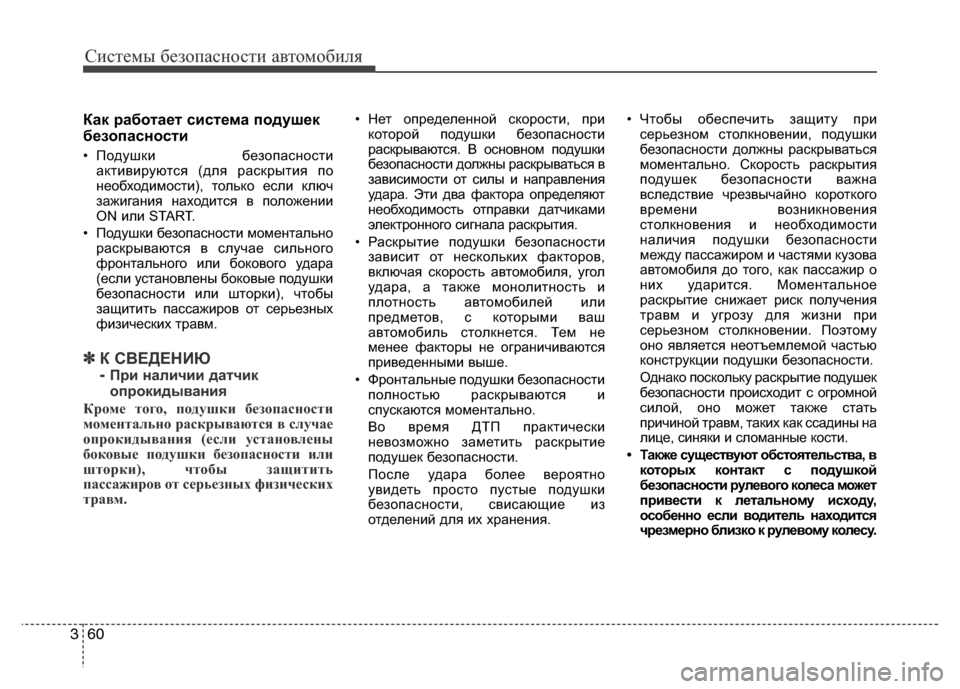

Как работает система подушек
безопасности
• Подушки безопасности
активируются (для раскрытия по
необходимости), только если ключ
зажигания находится в положении
ON или START.
• Подушки безопасности моментально
раскрываются в случае сильного
фронтального или бокового удара
(если установлены боковые подушки
безопасности или шторки), чтобы
защитить пассажиров от серьезных
физических травм.
✽К СВЕДЕНИЮ
-
При наличии датчик
опрокидывания
Кроме того, подушки безопасности
моментально раскрываются в случае
опрокидывания (если установлены
боковые подушки безопасности или
шторки), чтобы защитить
пассажиров от серьезных физических
травм.
• Нет определенной скорости, при
которой подушки безопасности
раскрываются. В основном подушки
безопасности должны раскрываться в
зависимости от силы и направления
удара. Эти два фактора определяют
необходимость отправки датчиками
электронного сигнала раскрытия.
• Раскрытие подушки безопасности
зависит от нескольких факторов,
включая скорость автомобиля, угол
удара, а также монолитность и
плотность автомобилей или
предметов, с которыми ваш
автомобиль столкнется. Тем не
менее факторы не ограничиваются
приведенными выше.
• Фронтальные подушки безопасности
полностью раскрываются и
спускаются моментально.
Во время ДТП практически
невозможно заметить раскрытие
подушек безопасности.
После удара более вероятно
увидеть просто пустые подушки
безопасности, свисающие из
отделений для их хранения.• Чтобы обеспечить защиту при
серьезном столкновении, подушки
безопасности должны раскрываться
моментально. Скорость раскрытия
подушек безопасности важна
вследствие чрезвычайно короткого
времени возникновения
столкновения и необходимости
наличия подушки безопасности
между пассажиром и частями кузова
автомобиля до того, как пассажир о
них ударится. Моментальное
раскрытие снижает риск получения
травм и угрозу для жизни при
серьезном столкновении. Поэтому
оно является неотъемлемой частью
конструкции подушки безопасности.
Однако поскольку раскрытие подушек
безопасности происходит с огромной
силой, оно может также стать
причиной травм, таких как ссадины на
лице, синяки и сломанные кости.
• Также существуют обстоятельства, в
которых контакт с подушкой
безопасности рулевого колеса может
привести к летальному исходу,
особенно если водитель находится
чрезмерно близко к рулевому колесу.
