Hyundai Grand Santa Fe 2016 Инструкция по эксплуатации (in Russian)

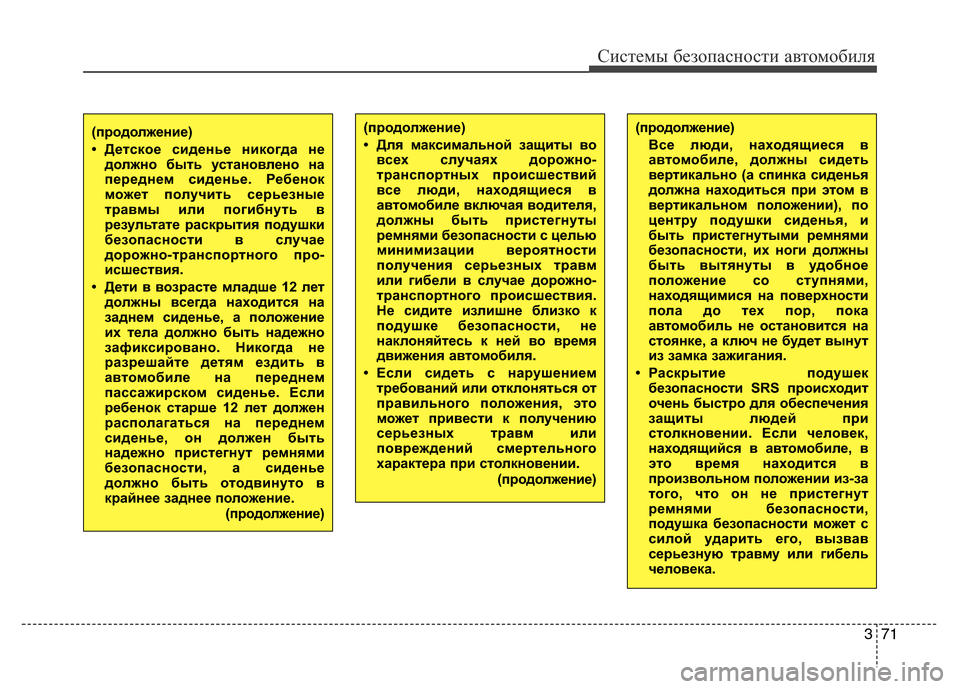

371
Системы безопасности автомобиля
(продолжение)
• Детское сиденье никогда не
должно быть установлено на
переднем сиденье. Ребенок
может получить серьезные
травмы или погибнуть в
результате раскрытия подушки
безопасности в случае
дорожно-транспортного про-
исшествия.
• Дети в возрасте младше 12 лет
должны всегда находится на
заднем сиденье, а положение
их тела должно быть надежно
зафиксировано. Никогда не
разрешайте детям ездить в
автомобиле на переднем
пассажирском сиденье. Если
ребенок старше 12 лет должен
располагаться на переднем
сиденье, он должен быть
надежно пристегнут ремнями
безопасности, а сиденье
должно быть отодвинуто в
крайнее заднее положение.
(продолжение)(продолжение)
• Для максимальной защиты во
всех случаях дорожно-
транспортных происшествий
все люди, находящиеся в
автомобиле включая водителя,
должны быть пристегнуты
ремнями безопасности с целью
минимизации вероятности
получения серьезных травм
или гибели в случае дорожно-
транспортного происшествия.
Не сидите излишне близко к
подушке безопасности, не
наклоняйтесь к ней во время
движения автомобиля.
• Если сидеть с нарушением
требований или отклоняться от
правильного положения, это
может привести к получению
серьезных травм или
повреждений смертельного
характера при столкновении.
(продолжение)(продолжение)
Все люди, находящиеся в
автомобиле, должны сидеть
вертикально (а спинка сиденья
должна находиться при этом в
вертикальном положении), по
центру подушки сиденья, и
быть пристегнутыми ремнями
безопасности, их ноги должны
быть вытянуты в удобное
положение со ступнями,
находящимися на поверхности
пола до тех пор, пока
автомобиль не остановится на
стоянке, а ключ не будет вынут
из замка зажигания.
• Раскрытие подушек
безопасности SRS происходит
очень быстро для обеспечения
защиты людей при
столкновении. Если человек,
находящийся в автомобиле, в
это время находится в
произвольном положении из-за
того, что он не пристегнут
ремнями безопасности,
подушка безопасности может с
силой ударить его, вызвав
серьезную травму или гибель
человека.

Системы безопасности автомобиля
72 3

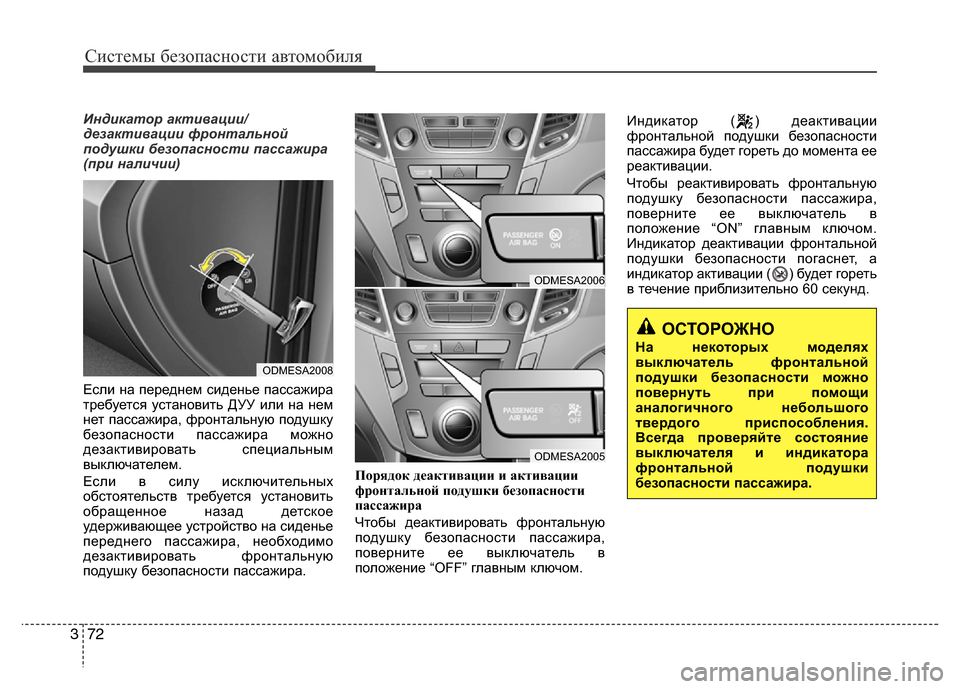

Индикатор активации/
дезактивации фронтальной
подушки безопасности пассажира
(при наличии)
Если на переднем сиденье пассажира
требуется установить ДУУ или на нем
нет пассажира, фронтальную подушку
безопасности пассажира можно
дезактивировать специальным
выключателем.
Если в силу исключительных
обстоятельств требуется установить
обращенное назад детское
удерживающее устройство на сиденье
переднего пассажира, необходимо
дезактивировать фронтальную
подушку безопасности пассажира.Порядок деактивации и активации
фронтальной подушки безопасности
пассажира
Чтобы деактивировать фронтальную
подушку безопасности пассажира,
поверните ее выключатель в
положение “OFF” главным ключом.Индикатор ( ) деактивации
фронтальной подушки безопасности
пассажира будет гореть до момента ее
реактивации.
Чтобы реактивировать фронтальную
подушку безопасности пассажира,
поверните ее выключатель в
положение “ON” главным ключом.
Индикатор деактивации фронтальной
подушки безопасности погаснет, а
индикатор активации ( ) будет гореть
в течение приблизительно 60 секунд.
ODMESA2008
ОСТОРОЖНО
На некоторых моделях
выключатель фронтальной
подушки безопасности можно
повернуть при помощи
аналогичного небольшого
твердого приспособления.
Всегда проверяйте состояние
выключателя и индикатора
фронтальной подушки
безопасности пассажира.
ODMESA2006
ODMESA2005

373
Системы безопасности автомобиля

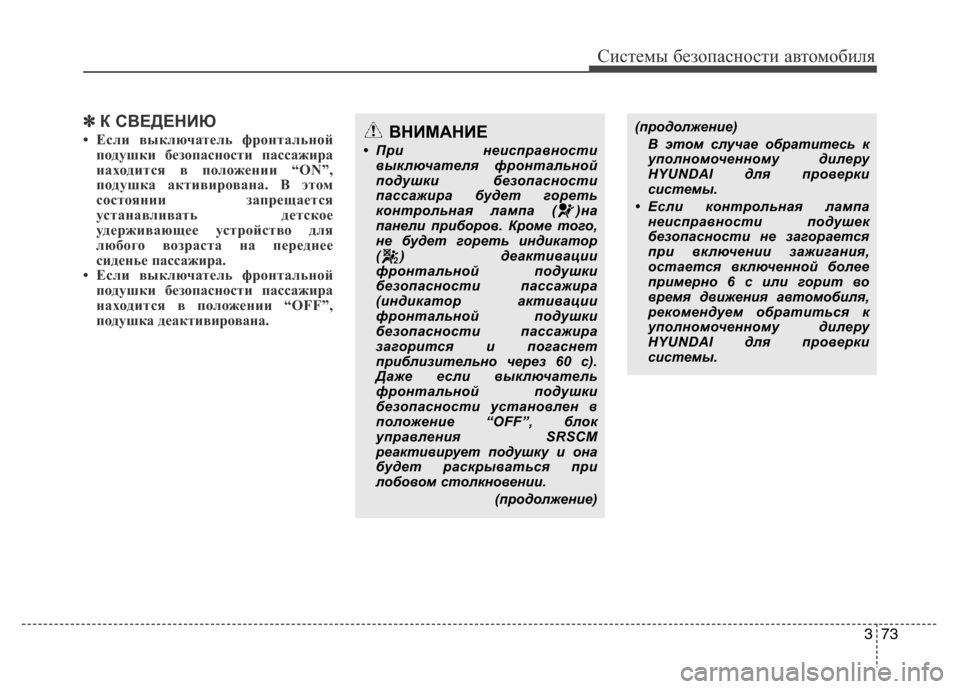

✽К СВЕДЕНИЮ
• Если выключатель фронтальной
подушки безопасности пассажира
находится в положении “ON”,
подушка активирована. В этом
состоянии запрещается
устанавливать детское
удерживающее устройство для
любого возраста на переднее
сиденье пассажира.
• Если выключатель фронтальной
подушки безопасности пассажира
находится в положении “OFF”,
подушка деактивирована.ВНИМАНИЕ
• При неисправности
выключателя фронтальной
подушки безопасности
пассажира будет гореть
контрольная лампа ( )на
панели приборов. Кроме того,
не будет гореть индикатор
( ) деактивации
фронтальной подушки
безопасности пассажира
(индикатор активации
фронтальной подушки
безопасности пассажира
загорится и погаснет
приблизительно через 60 с).
Даже если выключатель
фронтальной подушки
безопасности установлен в
положение “OFF”, блок
управления SRSCM
реактивирует подушку и она
будет раскрываться при
лобовом столкновении.
(продолжение)
(продолжение)
В этом случае обратитесь к
уполномоченному дилеру
HYUNDAI для проверки
системы.
• Если контрольная лампа
неисправности подушек
безопасности не загорается
при включении зажигания,
остается включенной более
примерно 6 с или горит во
время движения автомобиля,
рекомендуем обратиться к
уполномоченному дилеру
HYUNDAI для проверки
системы.

Системы безопасности автомобиля
74 3

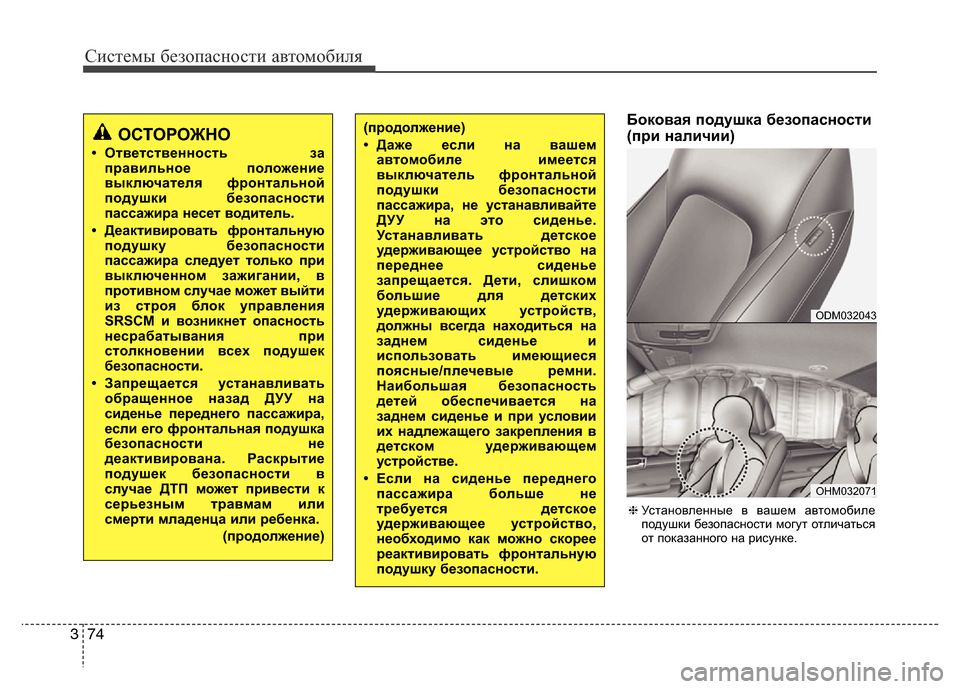

Боковая подушка безопасности
(при наличии)(продолжение)
• Даже если на вашем
автомобиле имеется
выключатель фронтальной
подушки безопасности
пассажира, не устанавливайте
ДУУ на это сиденье.
Устанавливать детское
удерживающее устройство на
переднее сиденье
запрещается. Дети, слишком
большие для детских
удерживающих устройств,
должны всегда находиться на
заднем сиденье и
использовать имеющиеся
поясные/плечевые ремни.
Наибольшая безопасность
детей обеспечивается на
заднем сиденье и при условии
их надлежащего закрепления в
детском удерживающем
устройстве.
• Если на сиденье переднего
пассажира больше не
требуется детское
удерживающее устройство,
необходимо как можно скорее
реактивировать фронтальную
подушку безопасности.ОСТОРОЖНО
• Ответственность за
правильное положение
выключателя фронтальной
подушки безопасности
пассажира несет водитель.
• Деактивировать фронтальную
подушку безопасности
пассажира следует только при
выключенном зажигании, в
противном случае может выйти
из строя блок управления
SRSCM и возникнет опасность
несрабатывания при
столкновении всех подушек
безопасности.
• Запрещается устанавливать
обращенное назад ДУУ на
сиденье переднего пассажира,
если его фронтальная подушка
безопасности не
деактивирована. Раскрытие
подушек безопасности в
случае ДТП может привести к
серьезным травмам или
смерти младенца или ребенка.
(продолжение)
ODM032043
OHM032071
❈Установленные в вашем автомобиле
подушки безопасности могут отличаться
от показанного на рисунке.

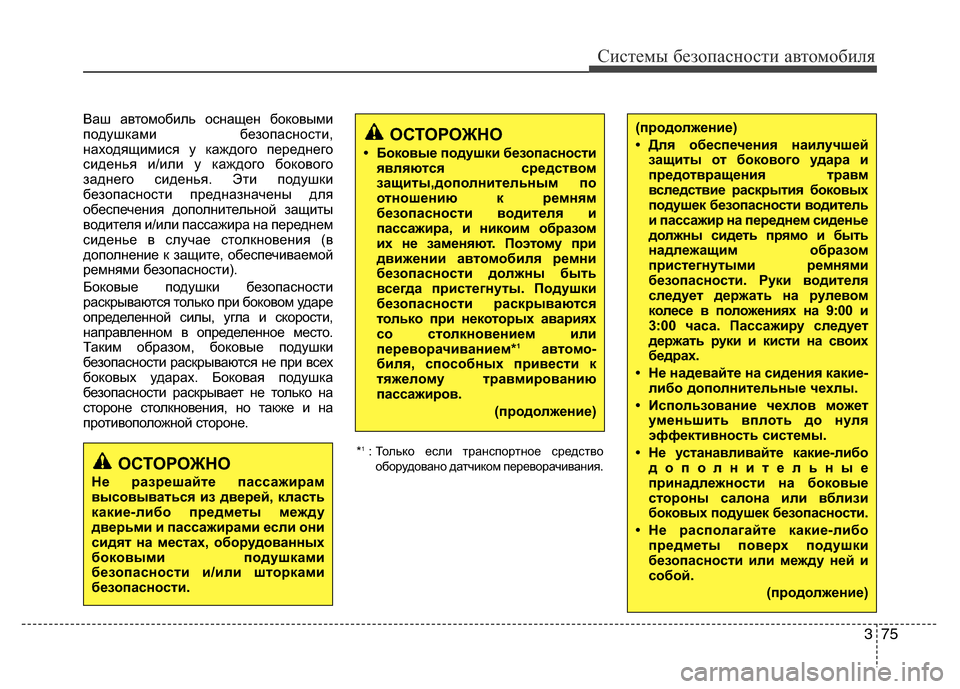

375
Системы безопасности автомобиля
Ваш автомобиль оснащен боковыми
подушками безопасности,
находящимися у каждого переднего
сиденья и/или у каждого бокового
заднего сиденья. Эти подушки
безопасности предназначены для
обеспечения дополнительной защиты
водителя и/или пассажира на переднем
сиденье в случае столкновения (в
дополнение к защите, обеспечиваемой
ремнями безопасности).
Боковые подушки безопасности
раскрываются только при боковом ударе
определенной силы, угла и скорости,
направленном в определенное место.
Таким образом, боковые подушки
безопасности раскрываются не при всех
боковых ударах. Боковая подушка
безопасности раскрывает не только на
стороне столкновения, но также и на
противоположной стороне.
ОСТОРОЖНО
• Боковые подушки безопасности
являются средством
защиты,дополнительным по
отношению к ремням
безопасности водителя и
пассажира, и никоим образом
их не заменяют. Поэтому при
движении автомобиля ремни
безопасности должны быть
всегда пристегнуты. Подушки
безопасности раскрываются
только при некоторых авариях
со столкновением или
переворачиванием*
1автомо-
биля, способных привести к
тяжелому травмированию
пассажиров.
(продолжение)
ОСТОРОЖНО
Не разрешайте пассажирам
высовываться из дверей, класть
какие-либо предметы между
дверьми и пассажирами если они
сидят на местах, оборудованных
боковыми подушками
безопасности и/или шторками
безопасности.
(продолжение)
• Для обеспечения наилучшей
защиты от бокового удара и
предотвращения травм
вследствие раскрытия боковых
подушек безопасности водитель
и пассажир на переднем сиденье
должны сидеть прямо и быть
надлежащим образом
пристегнутыми ремнями
безопасности. Руки водителя
следует держать на рулевом
колесе в положениях на 9:00 и
3:00 часа. Пассажиру следует
держать руки и кисти на своих
бедрах.
• Не надевайте на сидения какие-
либо дополнительные чехлы.
• Использование чехлов может
уменьшить вплоть до нуля
эффективность системы.
• Не устанавливайте какие-либо
дополнительные
принадлежности на боковые
стороны салона или вблизи
боковых подушек безопасности.
• Не располагайте какие-либо
предметы поверх подушки
безопасности или между ней и
собой.
(продолжение)
*1: Только если транспортное средство
оборудовано датчиком переворачивания.

Системы безопасности автомобиля
76 3

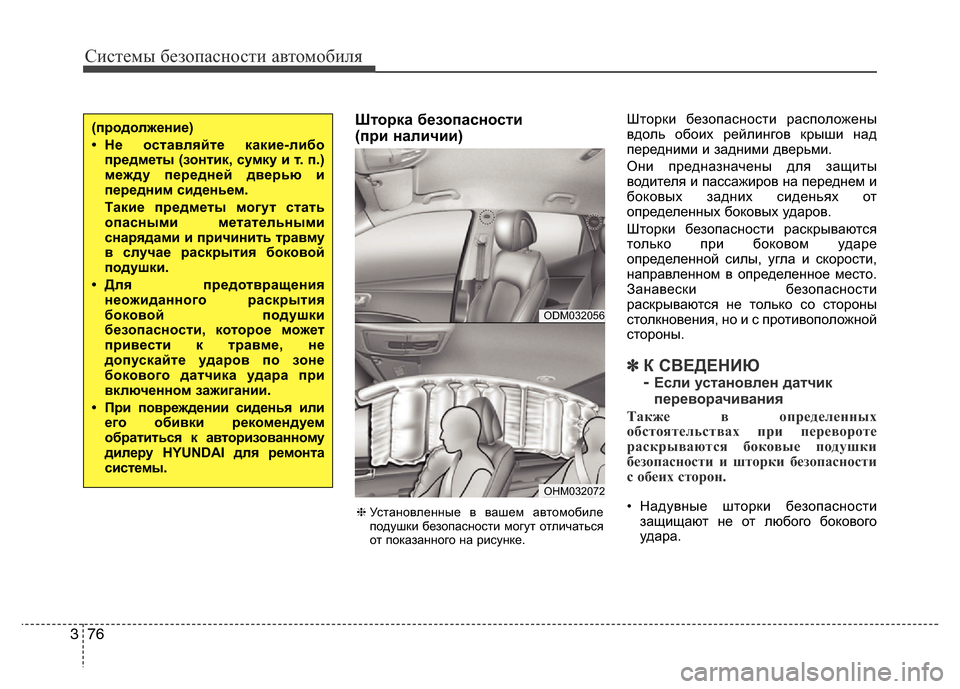

Шторка безопасности
(при наличии)Шторки безопасности расположены
вдоль обоих рейлингов крыши над
передними и задними дверьми.
Они предназначены для защиты
водителя и пассажиров на переднем и
боковых задних сиденьях от
определенных боковых ударов.
Шторки безопасности раскрываются
только при боковом ударе
определенной силы, угла и скорости,
направленном в определенное место.
Занавески безопасности
раскрываются не только со стороны
столкновения, но и с противоположной
стороны.
✽К СВЕДЕНИЮ
-
Если установлен датчик
переворачивания
Также в определенных
обстоятельствах при перевороте
раскрываются боковые подушки
безопасности и шторки безопасности
с обеих сторон.
• Надувные шторки безопасности
защищают не от любого бокового
удара.
(продолжение)
• Не оставляйте какие-либо
предметы (зонтик, сумку и т. п.)
между передней дверью и
передним сиденьем.
Такие предметы могут стать
опасными метательными
снарядами и причинить травму
в случае раскрытия боковой
подушки.
• Для предотвращения
неожиданного раскрытия
боковой подушки
безопасности, которое может
привести к травме, не
допускайте ударов по зоне
бокового датчика удара при
включенном зажигании.
• При повреждении сиденья или
его обивки рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для ремонта
системы.
ODM032056
OHM032072
❈Установленные в вашем автомобиле
подушки безопасности могут отличаться
от показанного на рисунке.

377
Системы безопасности автомобиля
(продолжение)

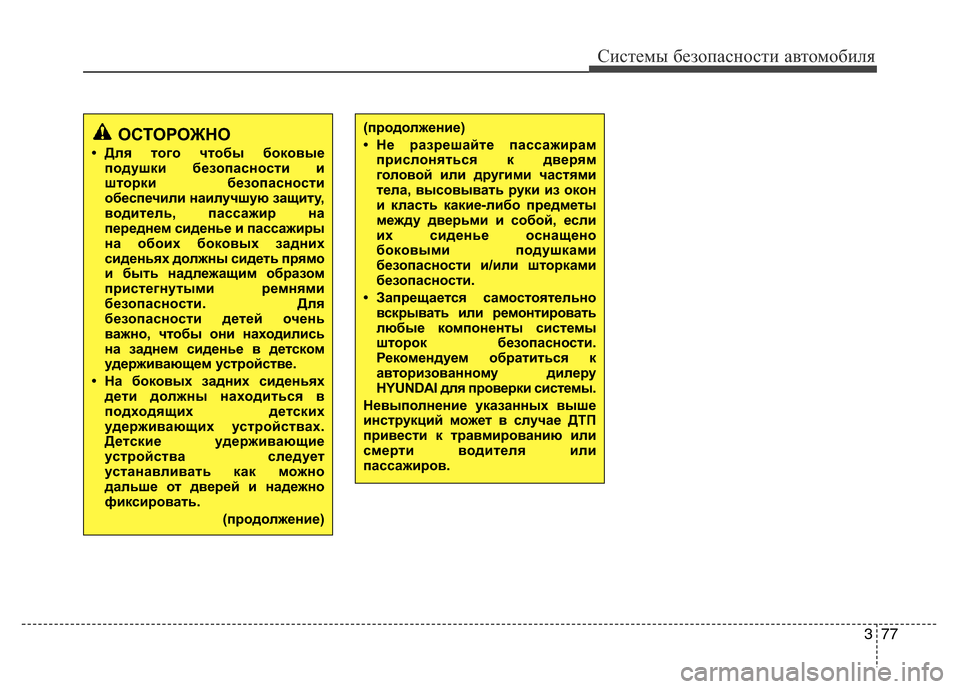

• Не разрешайте пассажирам
прислоняться к дверям
головой или другими частями
тела, высовывать руки из окон
и класть какие-либо предметы
между дверьми и собой, если
их сиденье оснащено
боковыми подушками
безопасности и/или шторками
безопасности.
• Запрещается самостоятельно
вскрывать или ремонтировать
любые компоненты системы
шторок безопасности.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
Невыполнение указанных выше
инструкций может в случае ДТП
привести к травмированию или
смерти водителя или
пассажиров.ОСТОРОЖНО
• Для того чтобы боковые
подушки безопасности и
шторки безопасности
обеспечили наилучшую защиту,
водитель, пассажир на
переднем сиденье и пассажиры
на обоих боковых задних
сиденьях должны сидеть прямо
и быть надлежащим образом
пристегнутыми ремнями
безопасности. Для
безопасности детей очень
важно, чтобы они находились
на заднем сиденье в детском
удерживающем устройстве.
• На боковых задних сиденьях
дети должны находиться в
подходящих детских
удерживающих устройствах.
Детские удерживающие
устройства следует
устанавливать как можно
дальше от дверей и надежно
фиксировать.
(продолжение)

Системы безопасности автомобиля
78 3

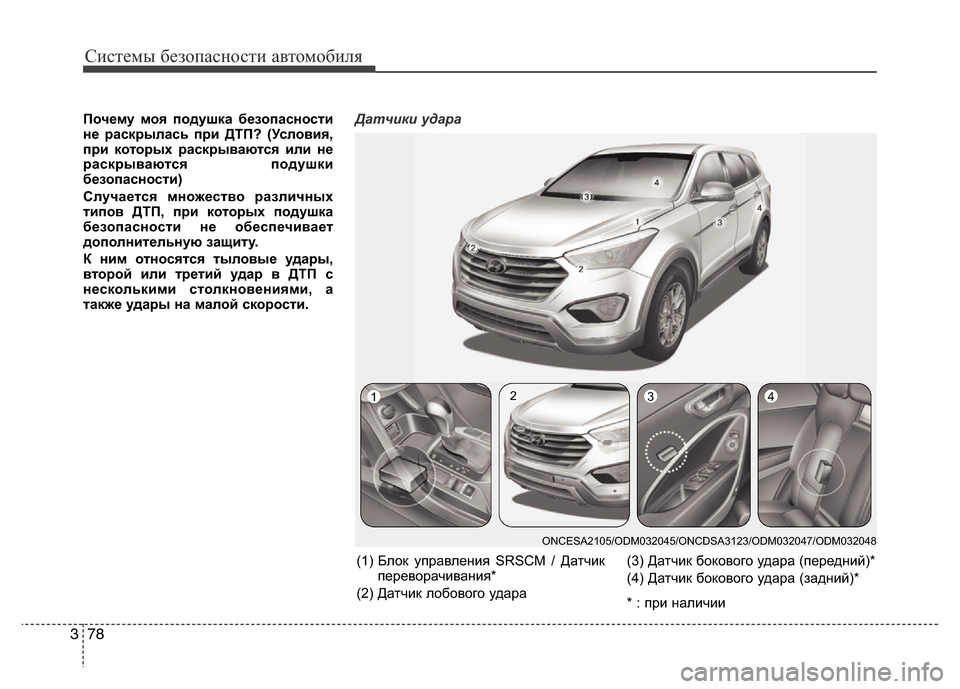

Почему моя подушка безопасности
не раскрылась при ДТП? (Условия,
при которых раскрываются или не
раскрываются подушки
безопасности)
Случается множество различных
типов ДТП, при которых подушка
безопасности не обеспечивает
дополнительную защиту.
К ним относятся тыловые удары,
второй или третий удар в ДТП с
несколькими столкновениями, а
также удары на малой скорости.Датчики удара
(1) Блок управления SRSCM / Датчик
переворачивания*
(2) Датчик лобового удара(3) Датчик бокового удара (передний)*
(4) Датчик бокового удара (задний)*
* : при наличии
ONCESA2105/ODM032045/ONCDSA3123/ODM032047/ODM032048
1234

379
Системы безопасности автомобиля

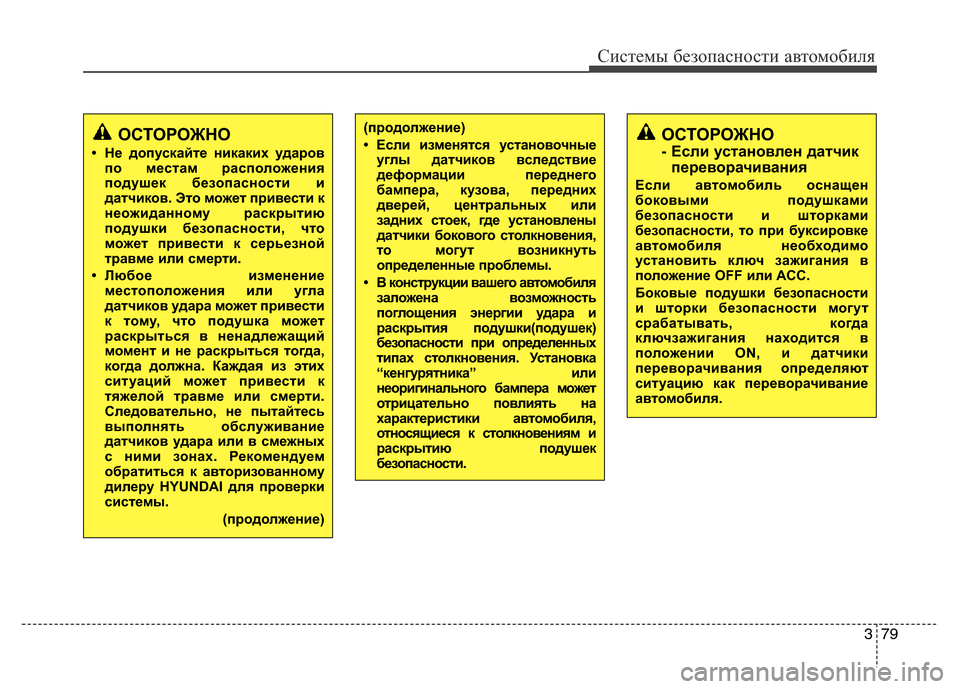

ОСТОРОЖНО
• Не допускайте никаких ударов
по местам расположения
подушек безопасности и
датчиков. Это может привести к
неожиданному раскрытию
подушки безопасности, что
может привести к серьезной
травме или смерти.
• Любое изменение
местоположения или угла
датчиков удара может привести
к тому, что подушка может
раскрыться в ненадлежащий
момент и не раскрыться тогда,
когда должна. Каждая из этих
ситуаций может привести к
тяжелой травме или смерти.
Следовательно, не пытайтесь
выполнять обслуживание
датчиков удара или в смежных
с ними зонах. Рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
(продолжение)
(продолжение)
• Если изменятся установочные
углы датчиков вследствие
деформации переднего
бампера, кузова, передних
дверей, центральных или
задних стоек, где установлены
датчики бокового столкновения,
то могут возникнуть
определенные проблемы.
• В конструкции вашего автомобиля
заложена возможность
поглощения энергии удара и
раскрытия подушки(подушек)
безопасности при определенных
типах столкновения. Установка
“кенгурятника” или
неоригинального бампера может
отрицательно повлиять на
характеристики автомобиля,
относящиеся к столкновениям и
раскрытию подушек
безопасности.ОСТОРОЖНО
- Если установлен датчик
переворачивания
Если автомобиль оснащен
боковыми подушками
безопасности и шторками
безопасности, то при буксировке
автомобиля необходимо
установить ключ зажигания в
положение OFF или ACC.
Боковые подушки безопасности
и шторки безопасности могут
срабатывать, когда
ключзажигания находится в
положении ON, и датчики
переворачивания определяют
ситуацию как переворачивание
автомобиля.

Системы безопасности автомобиля
80 3

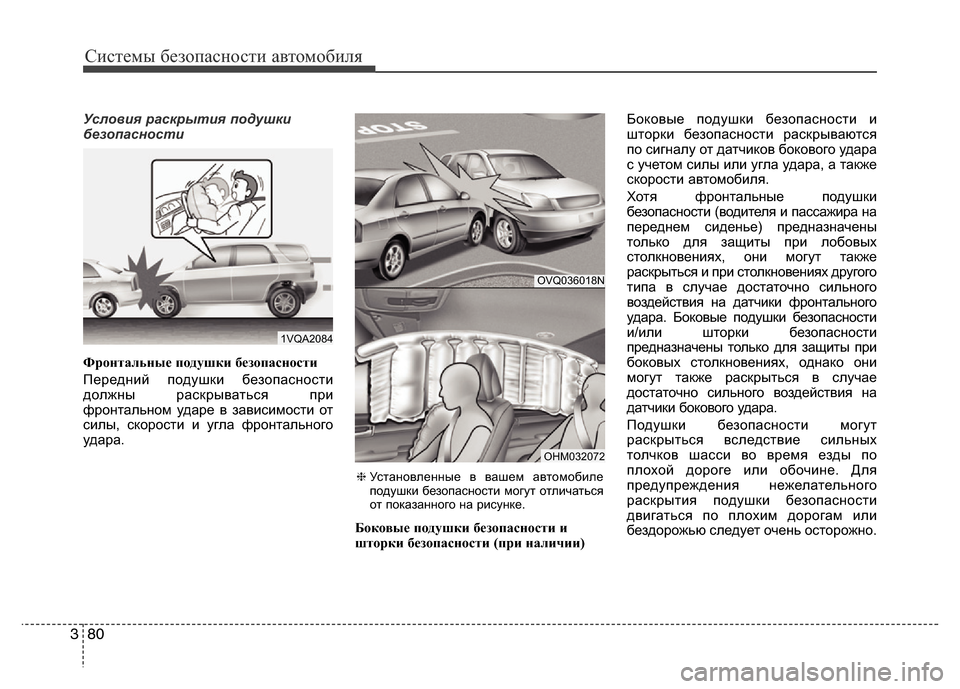

Условия раскрытия подушки
безопасности
Фронтальные подушки безопасности
Передний подушки безопасности
должны раскрываться при
фронтальном ударе в зависимости от
силы, скорости и угла фронтального
удара.
Боковые подушки безопасности и
шторки безопасности (при наличии)Боковые подушки безопасности и
шторки безопасности раскрываются
по сигналу от датчиков бокового удара
с учетом силы или угла удара, а также
скорости автомобиля.
Хотя фронтальные подушки
безопасности (водителя и пассажира на
переднем сиденье) предназначены
только для защиты при лобовых
столкновениях, они могут также
раскрыться и при столкновениях другого
типа в случае достаточно сильного
воздействия на датчики фронтального
удара. Боковые подушки безопасности
и/или шторки безопасности
предназначены только для защиты при
боковых столкновениях, однако они
могут также раскрыться в случае
достаточно сильного воздействия на
датчики бокового удара.
Подушки безопасности могут
раскрыться вследствие сильных
толчков шасси во время езды по
плохой дороге или обочине. Для
предупреждения нежелательного
раскрытия подушки безопасности
двигаться по плохим дорогам или
бездорожью следует очень осторожно.
OVQ036018N
OHM032072
1VQA2084
❈Установленные в вашем автомобиле
подушки безопасности могут отличаться
от показанного на рисунке.
