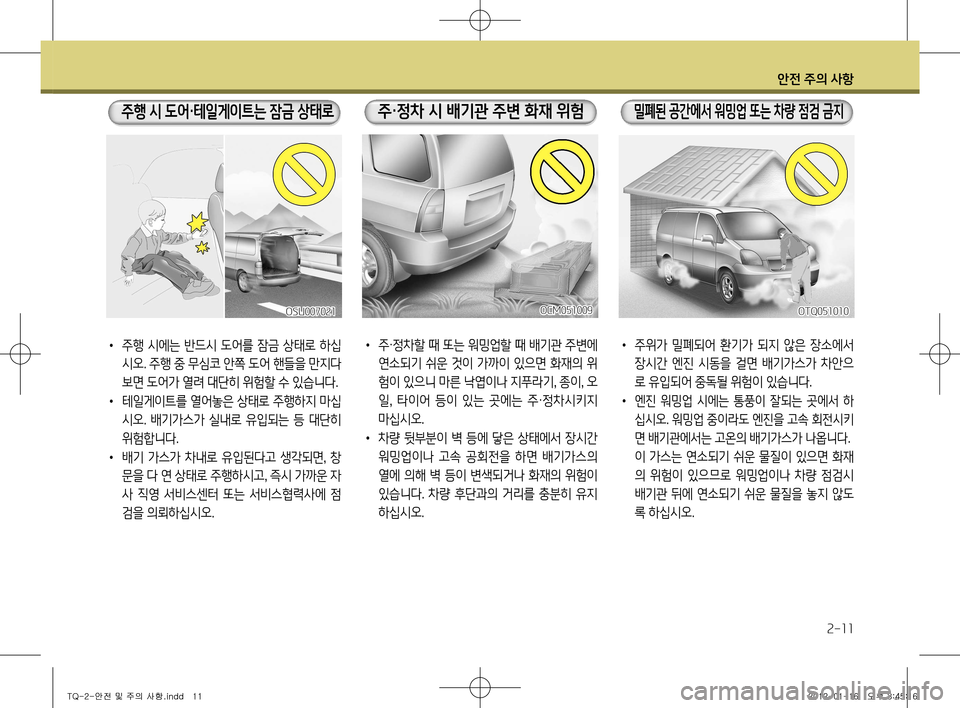

Page 21 of 308
안전 주의 사항
2-11
• 주위가 밀폐되어 환기가 되지 않은 장소에서
장시간 엔진 시동을 걸면 배기가스가 차안으
로 유입되어 중독될 위험이 있습니다.
•
엔진 워밍업 시에는 통풍이 잘되는 곳에서 하
십시오. 워밍업 중이라도 엔진을 고속 회전시키
면 배기관에서는 고온의 배기가스가 나옵니다.
이 가스는 연소되기 쉬운 물질이 있으면 화재
의 위험이 있으므로 워밍업이나 차량 점검시
배기관 뒤에 연소되기 쉬운 물질을 놓지 않도
록 하십시오.
OTQ051010
밀폐된 공간에서 워밍업 또는 차량 점검 금지
• 주·정차할 때 또는 워밍업할 때 배기관 주변에
연소되기 쉬운 것이 가까이 있으면 화재의 위
험이 있으니 마른 낙엽이나 지푸라기, 종이, 오
일, 타이어 등이 있는 곳에는 주·정차시키지
마십시오.
• 차량 뒷부분이 벽 등에 닿은 상태에서 장시간
워밍업이나 고속 공회전을 하면 배기가스의
열에 의해 벽 등이 변색되거나 화재의 위험이
있습니다. 차량 후단과의 거리를 충분히 유지
하십시오.
OCM051009
주·정차 시 배기관 주변 화재 위험
• 주행 시에는 반드시 도어를 잠금 상태로 하십
시오. 주행 중 무심코 안쪽 도어 핸들을 만지다
보면 도어가 열려 대단히 위험할 수 있습니다.
• 테일게이트를 열어놓은 상태로 주행하지 마십
시오. 배기가스가 실내로 유입되는 등 대단히
위험합니다.
• 배기 가스가 차내로 유입된다고 생각되면, 창
문을 다 연 상태로 주행하시고, 즉시 가까운 자
사 직영 서비스센터 또는 서비스협력사에 점
검을 의뢰하십시오.
OSU007021
주행 시 도어·테일게이트는 잠금 상태로
TQ-2-안전 및 주의 사항.indd 112012-01-16 오후 3:45:16

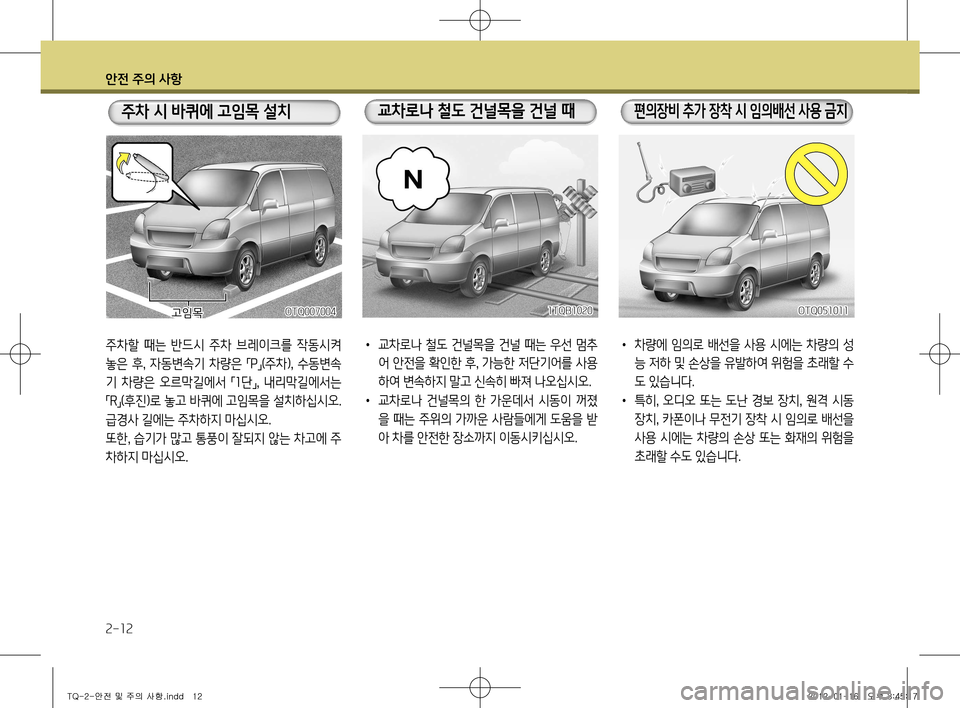

Page 22 of 308
안전 주의 사항
2-12
주차할 때는 반드시 주차 브레이크를 작동시켜
놓은 후, 자동변속기 차량은 「P
」(
주차 ), 수동변속
기 차량은 오르막길에서 「1
단
」, 내리막길에서는
「 R
」(
후진 )로 놓고 바퀴에 고임목을 설치하십시오.
급경사 길에는 주차하지 마십시오.
또한, 습기가 많고 통풍이 잘되지 않는 차고에 주
차하지 마십시오.
주차 시 바퀴에 고임목 설치
OTQ007004고임목
• 차량에 임의로 배선을 사용 시에는 차량의 성
능 저하 및 손상을 유발하여 위험을 초래할 수
도 있습니다.
• 특히, 오디오 또는 도난 경보 장치, 원격 시동
장치, 카폰이나 무전기 장착 시 임의로 배선을
사용 시에는 차량의 손상 또는 화재의 위험을
초래할 수도 있습니다.• 교차로나 철도 건널목을 건널 때는 우선 멈추
어 안전을 확인한 후, 가능한 저단기어를 사용
하여 변속하지 말고 신속히 빠져 나오십시오.
• 교차로나 건널목의 한 가운데서 시동이 꺼졌
을 때는 주위의 가까운 사람들에게 도움을 받
아 차를 안전한 장소까지 이동시키십시오.
1TQB1020OTQ051011
교차로나 철도 건널목을 건널 때편의장비 추가 장착 시 임의배선 사용 금지
TQ-2-안전 및 주의 사항.indd 122012-01-16 오후 3:45:17
Page 23 of 308
안전 주의 사항
2-13

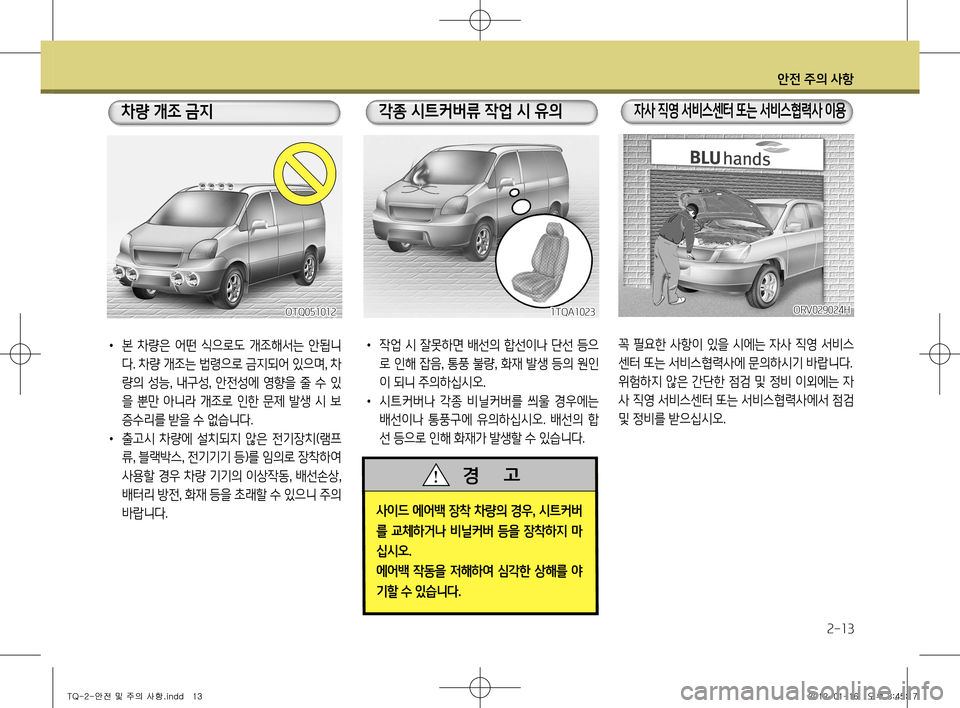

꼭 필요한 사항이 있을 시에는 자사 직영 서비스
센터 또는 서비스협력사에 문의하시기 바랍니다.
위험하지 않은 간단한 점검 및 정비 이외에는 자
사 직영 서비스센터 또는 서비스협력사에서 점검
및 정비를 받으십시오.
ORV029024H
자사 직영 서비스센터 또는 서비스협력사 이용
• 작업 시 잘못하면 배선의 합선이나 단선 등으
로 인해 잡음, 통풍 불량, 화재 발생 등의 원인
이 되니 주의하십시오.
• 시트커버나 각종 비닐커버를 씌울 경우에는
배선이나 통풍구에 유의하십시오. 배선의 합
선 등으로 인해 화재가 발생할 수 있습니다.
각종 시트커버류 작업 시 유의
1TQA1023
사이드 에어백 장착 차량의 경우 , 시트커버
를 교체하거나 비닐커버 등을 장착하지 마
십시오 .
에어백 작동을 저해하여 심각한 상해를 야
기할 수 있습니다 .
경 고
• 본 차량은 어떤 식으로도 개조해서는 안됩니
다. 차량 개조는 법령으로 금지되어 있으며, 차
량의 성능, 내구성, 안전성에 영향을 줄 수 있
을 뿐만 아니라 개조로 인한 문제 발생 시 보
증수리를 받을 수 없습니다.
• 출고시 차량에 설치되지 않은 전기장치 (램프
류, 블랙박스, 전기기기 등 )를 임의로 장착하여
사용할 경우 차량 기기의 이상작동, 배선손상,
배터리 방전, 화재 등을 초래할 수 있으니 주의
바랍니다.
OTQ051012
차량 개조 금지
TQ-2-안전 및 주의 사항.indd 132012-01-16 오후 3:45:17

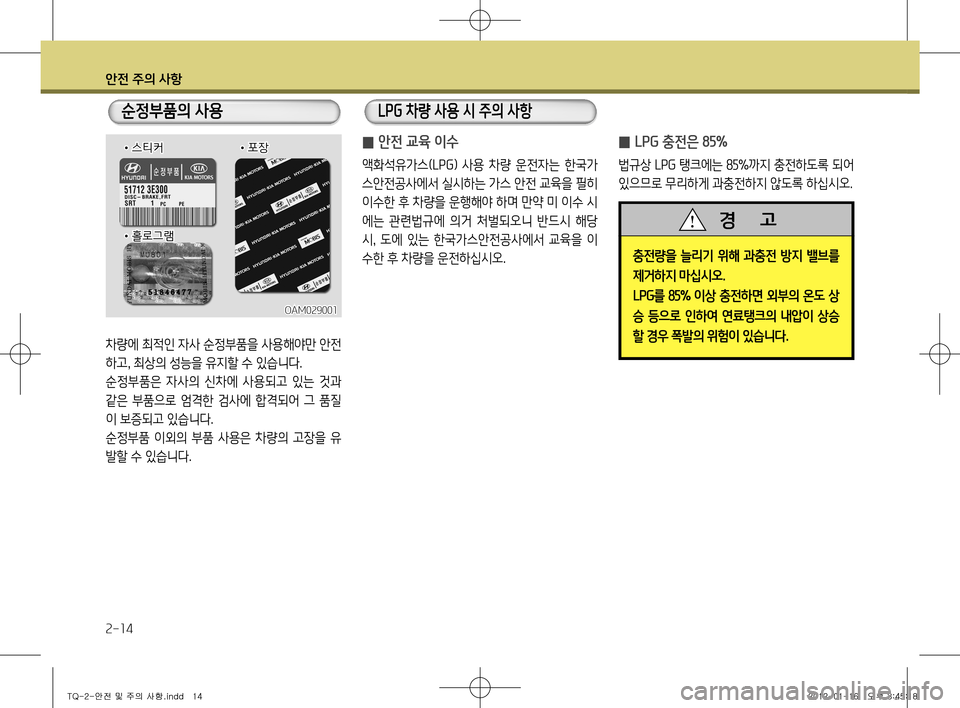

Page 24 of 308
안전 주의 사항
2-14
OAM029001
차량에 최적인 자사 순정부품을 사용해야만 안전
하고, 최상의 성능을 유지할 수 있습니다.
순정부품은 자사의 신차에 사용되고 있는 것과
같은 부품으로 엄격한 검사에 합격되어 그 품질
이 보증되고 있습니다.
순정부품 이외의 부품 사용은 차량의 고장을 유
발할 수 있습니다.
순정부품의 사용
•스티커•포장
•홀로그램
̰ 안전 교육 이수
액화석유가스
(LPG) 사용 차량 운전자는 한국가
스안전공사에서 실시하는 가스 안전 교육을 필히
이수한 후 차량을 운행해야 하며 만약 미 이수 시
에는 관련법규에 의거 처벌되오니 반드시 해당
시, 도에 있는 한국가스안전공사에서 교육을 이
수한 후 차량을 운전하십시오.
LPG 차량 사용 시 주의 사항
충전량을 늘리기 위해 과충전 방지 밸브를
제거하지 마십시오 .
LPG 를 85% 이상 충전하면 외부의 온도 상
승 등으로 인하여 연료탱크의 내압이 상승
할 경우 폭발의 위험이 있습니다 .
경 고
̰ LPG 충전은 85%
법규상
LPG 탱크에는 85%까지 충전하도록 되어
있으므로 무리하게 과충전하지 않도록 하십시오.
TQ-2-안전 및 주의 사항.indd 142012-01-16 오후 3:45:18

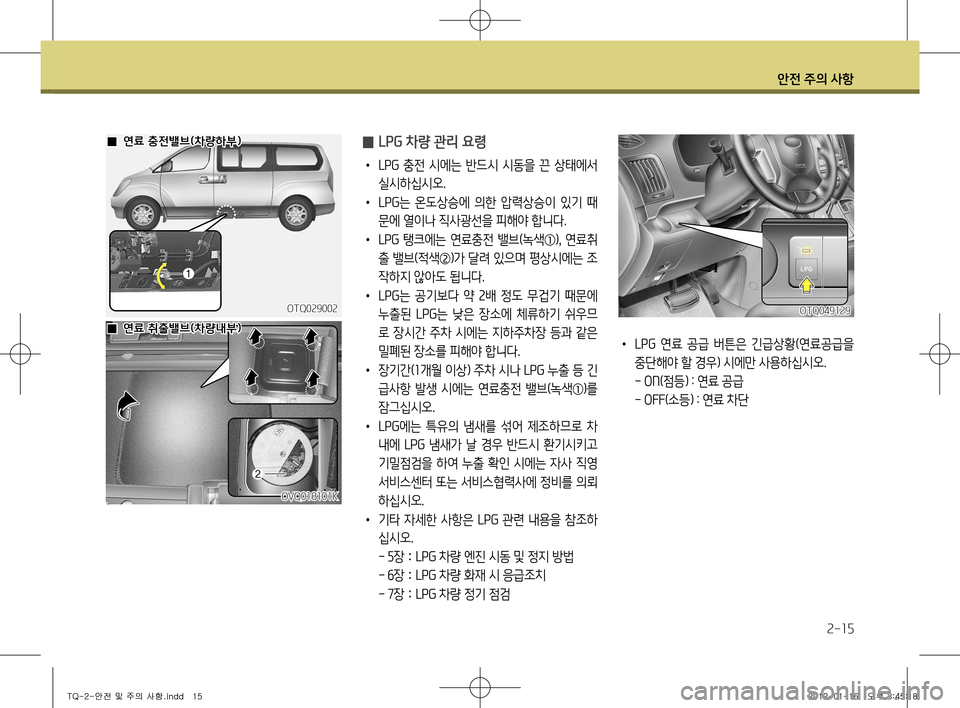

Page 25 of 308
안전 주의 사항
2-15
̰ LPG 차량 관리 요령
•
LPG 충전 시에는 반드시 시동을 끈 상태에서
실시하십시오.
• LPG 는 온도상승에 의한 압력상승이 있기 때
문에 열이나 직사광선을 피해야 합니다.
• LPG 탱크에는 연료충전 밸브 (녹색① ), 연료취
출 밸브 (적색② )가 달려 있으며 평상시에는 조
작하지 않아도 됩니다.
• LPG 는 공기보다 약 2배 정도 무겁기 때문에
누출된 LPG는 낮은 장소에 체류하기 쉬우므
로 장시간 주차 시에는 지하주차장 등과 같은
밀폐된 장소를 피해야 합니다.
• 장기간 (1개월 이상 ) 주차 시나 LPG 누출 등 긴
급사항 발생 시에는 연료충전 밸브 (녹색① )를
잠그십시오.
• LPG 에는 특유의 냄새를 섞어 제조하므로 차
내에 LPG 냄새가 날 경우 반드시 환기시키고
기밀점검을 하여 누출 확인 시에는 자사 직영
서비스센터 또는 서비스협력사에 정비를 의뢰
하십시오.
• 기타 자세한 사항은 LPG 관련 내용을 참조하
십시오.
- 5 장
: LPG
차량 엔진 시동 및 정지 방법
- 6 장
: LPG
차량 화재 시 응급조치
- 7 장
: LPG
차량 정기 점검 •
LPG 연료 공급 버튼은 긴급상황 (연료공급을
중단해야 할 경우 ) 시에만 사용하십시오.
- ON( 점등 ) : 연료 공급
- OFF( 소등) : 연료 차단
OTQ049129OTQ029002
OVQ018101K
̰연료 충전밸브(차량하부)
̰연료 취출밸브(차량내부)
TQ-2-안전 및 주의 사항.indd 152012-01-16 오후 3:45:18

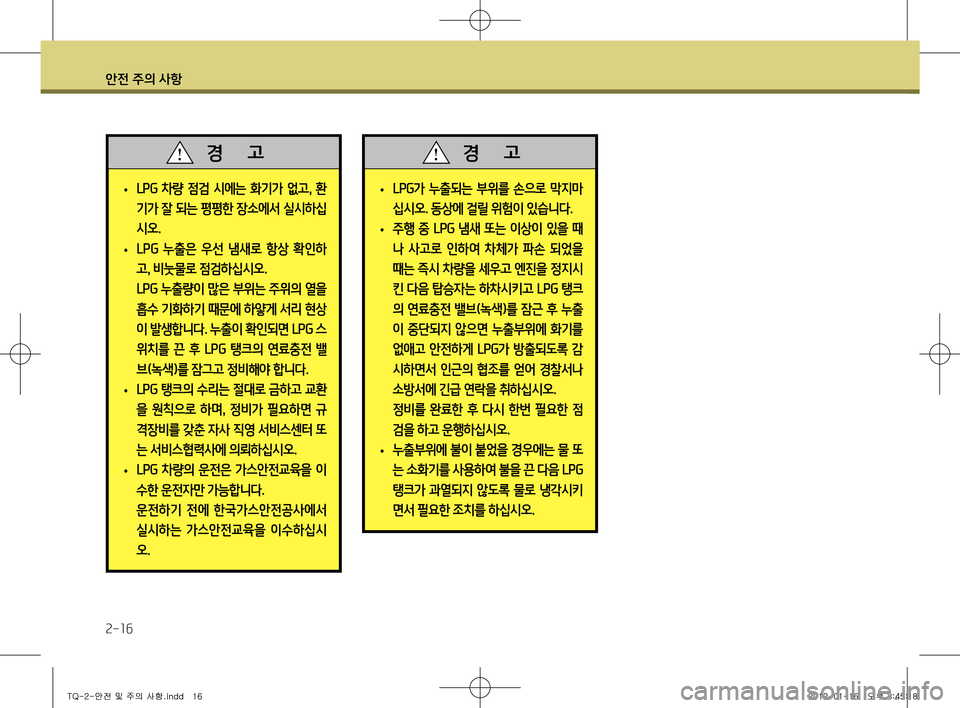

Page 26 of 308
안전 주의 사항
2-16
• LPG
가 누출되는 부위를 손으로 막지마
십시오 . 동상에 걸릴 위험이 있습니다 .
• 주행 중
LPG 냄새 또는 이상이 있을 때
나 사고로 인하여 차체가 파손 되었을
때는 즉시 차량을 세우고 엔진을 정지시
킨 다음 탑승자는 하차시키고 LPG 탱크
의 연료충전 밸브(녹색)를 잠근 후 누출
이 중단되지 않으면 누출부위에 화기를
없애고 안전하게 LPG가 방출되도록 감
시하면서 인근의 협조를 얻어 경찰서나
소방서에 긴급 연락을 취하십시오 .
정비를 완료한 후 다시 한번 필요한 점 검을 하고 운행하십시오 .
• 누출부위에 불이 붙었을 경우에는 물 또
는 소화기를 사용하여 불을 끈 다음
LPG
탱크가 과열되지 않도록 물로 냉각시키
면서 필요한 조치를 하십시오 .
경 고
• LPG
차량 점검 시에는 화기가 없고 , 환
기가 잘 되는 평평한 장소에서 실시하십
시오 .
• LPG
누출은 우선 냄새로 항상 확인하
고 , 비눗물로 점검하십시오 .
LPG 누출량이 많은 부위는 주위의 열을
흡수 기화하기 때문에 하얗게 서리 현상
이 발생합니다 . 누출이 확인되면 LPG 스
위치를 끈 후 LPG 탱크의 연료충전 밸
브(녹색)를 잠그고 정비해야 합니다 .
• LPG
탱크의 수리는 절대로 금하고 교환
을 원칙으로 하며 , 정비가 필요하면 규
격장비를 갖춘 자사 직영 서비스센터 또
는 서비스협력사에 의뢰하십시오 .
• LPG
차량의 운전은 가스안전교육을 이
수한 운전자만 가능합니다 .
운전하기 전에 한국가스안전공사에서 실시하는 가스안전교육을 이수하십시오.
경 고
TQ-2-안전 및 주의 사항.indd 162012-01-16 오후 3:45:18

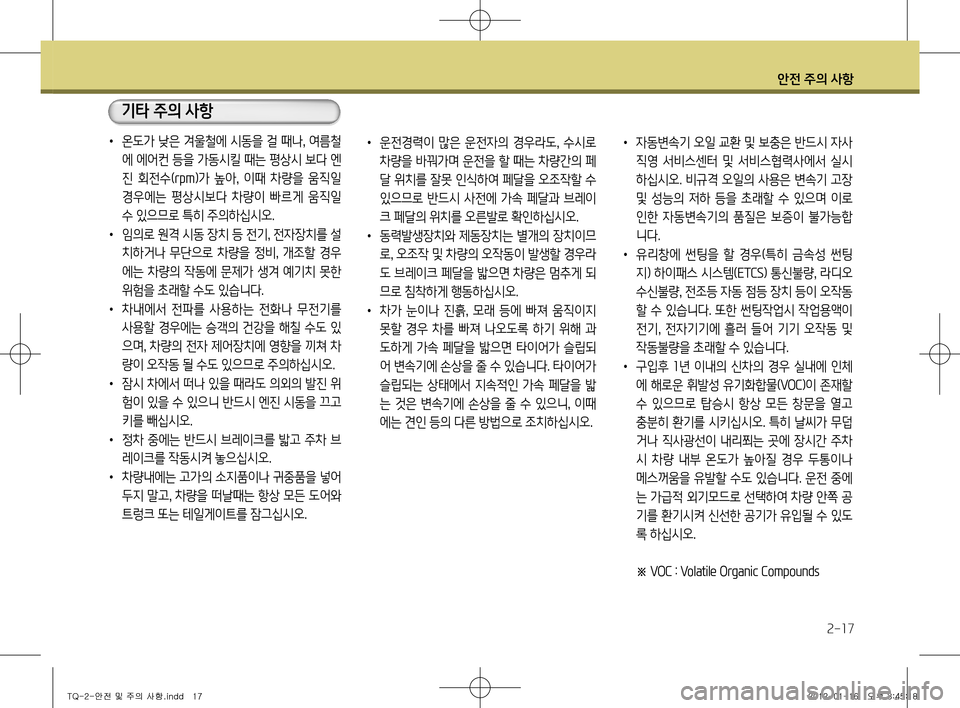

Page 27 of 308
안전 주의 사항
2-17
• 운전경력이 많은 운전자의 경우라도, 수시로
차량을 바꿔가며 운전을 할 때는 차량간의 페
달 위치를 잘못 인식하여 페달을 오조작할 수
있으므로 반드시 사전에 가속 페달과 브레이
크 페달의 위치를 오른발로 확인하십시오.
• 동력발생장치와 제동장치는 별개의 장치이므
로, 오조작 및 차량의 오작동이 발생할 경우라
도 브레이크 페달을 밟으면 차량은 멈추게 되
므로 침착하게 행동하십시오.
• 차가 눈이나 진흙, 모래 등에 빠져 움직이지
못할 경우 차를 빠져 나오도록 하기 위해 과
도하게 가속 페달을 밟으면 타이어가 슬립되
어 변속기에 손상을 줄 수 있습니다. 타이어가
슬립되는 상태에서 지속적인 가속 페달을 밟
는 것은 변속기에 손상을 줄 수 있으니, 이때
에는 견인 등의 다른 방법으로 조치하십시오. •
자동변속기 오일 교환 및 보충은 반드시 자사
직영 서비스센터 및 서비스협력사에서 실시
하십시오. 비규격 오일의 사용은 변속기 고장
및 성능의 저하 등을 초래할 수 있으며 이로
인한 자동변속기의 품질은 보증이 불가능합
니다.
• 유리창에 썬팅을 할 경우 (특히 금속성 썬팅
지 ) 하이패스 시스템 (ETCS) 통신불량, 라디오
수신불량, 전조등 자동 점등 장치 등이 오작동
할 수 있습니다. 또한 썬팅작업시 작업용액이
전기, 전자기기에 흘러 들어 기기 오작동 및
작동불량을 초래할 수 있습니다.
• 구입후 1년 이내의 신차의 경우 실내에 인체
에 해로운 휘발성 유기화합물 (VOC)이 존재할
수 있으므로 탑승시 항상 모든 창문을 열고
충분히 환기를 시키십시오. 특히 날씨가 무덥
거나 직사광선이 내리쬐는 곳에 장시간 주차
시 차량 내부 온도가 높아질 경우 두통이나
메스꺼움을 유발할 수도 있습니다. 운전 중에
는 가급적 외기모드로 선택하여 차량 안쪽 공
기를 환기시켜 신선한 공기가 유입될 수 있도
록 하십시오. ※
VOC : Volatile Organic Compounds
•
온도가 낮은 겨울철에 시동을 걸 때나, 여름철
에 에어컨 등을 가동시킬 때는 평상시 보다 엔
진 회전수 (rpm)가 높아, 이때 차량을 움직일
경우에는 평상시보다 차량이 빠르게 움직일
수 있으므로 특히 주의하십시오.
• 임의로 원격 시동 장치 등 전기, 전자장치를 설
치하거나 무단으로 차량을 정비, 개조할 경우
에는 차량의 작동에 문제가 생겨 예기치 못한
위험을 초래할 수도 있습니다.
• 차내에서 전파를 사용하는 전화나 무전기를
사용할 경우에는 승객의 건강을 해칠 수도 있
으며, 차량의 전자 제어장치에 영향을 끼쳐 차
량이 오작동 될 수도 있으므로 주의하십시오.
• 잠시 차에서 떠나 있을 때라도 의외의 발진 위
험이 있을 수 있으니 반드시 엔진 시동을 끄고
키를 빼십시오.
• 정차 중에는 반드시 브레이크를 밟고 주차 브
레이크를 작동시켜 놓으십시오.
• 차량내에는 고가의 소지품이나 귀중품을 넣어
두지 말고, 차량을 떠날때는 항상 모든 도어와
트렁크 또는 테일게이트를 잠그십시오.
기타 주의 사항
TQ-2-안전 및 주의 사항.indd 172012-01-16 오후 3:45:18
Page 28 of 308
안전 주의 사항
2-18

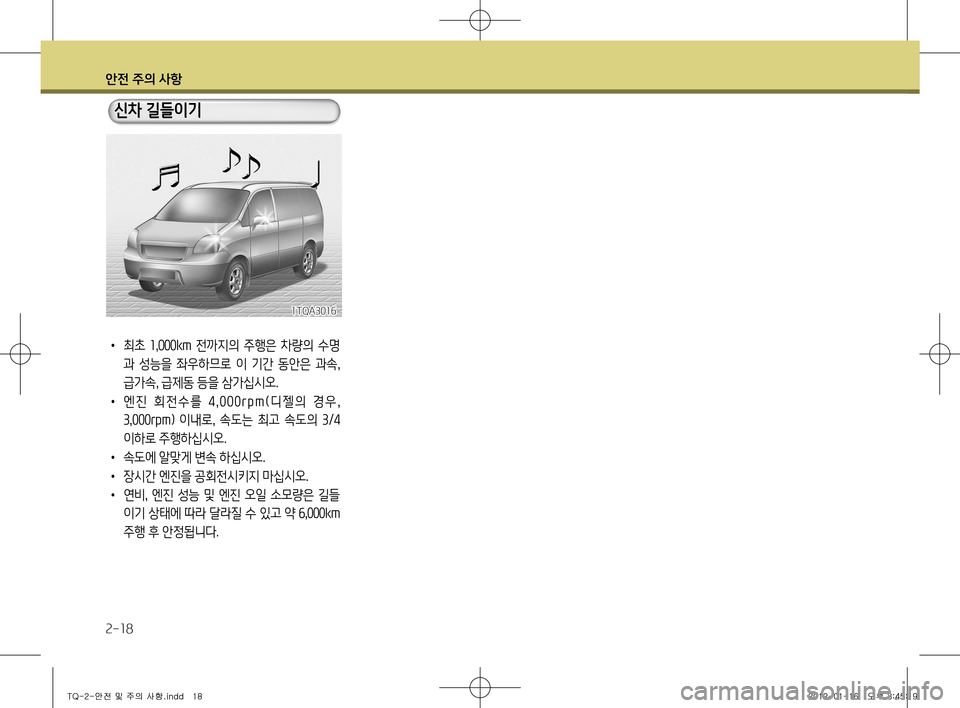

• 최초 1,000km 전까지의 주행은 차량의 수명
과 성능을 좌우하므로 이 기간 동안은 과속,
급가속, 급제동 등을 삼가십시오.
• 엔 진 회 전 수 를 4,0 0 0 r p m ( 디 젤 의 경 우 ,
3 ,000rpm) 이내로, 속도는 최고 속도의 3/4
이하로 주행하십시오.
• 속도에 알맞게 변속 하십시오.
• 장시간 엔진을 공회전시키지 마십시오.
• 연비, 엔진 성능 및 엔진 오일 소모량은 길들
이기 상태에 따라 달라질 수 있고 약 6,000km
주행 후 안정됩니다.
신차 길들이기
1TQA3016
TQ-2-안전 및 주의 사항.indd 182012-01-16 오후 3:45:19

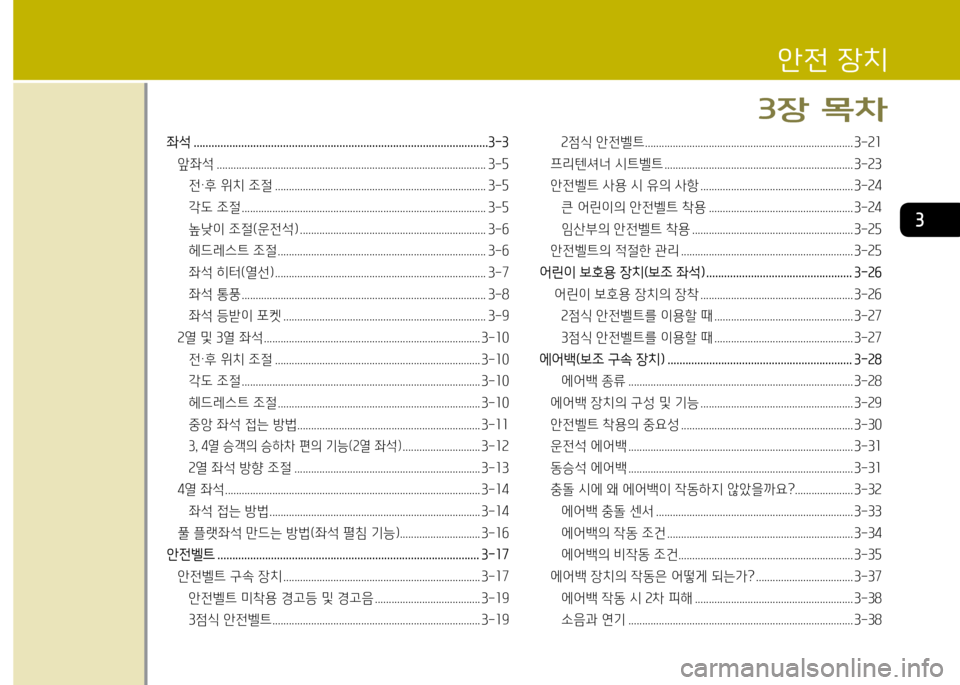

Page 29 of 308
3
좌-

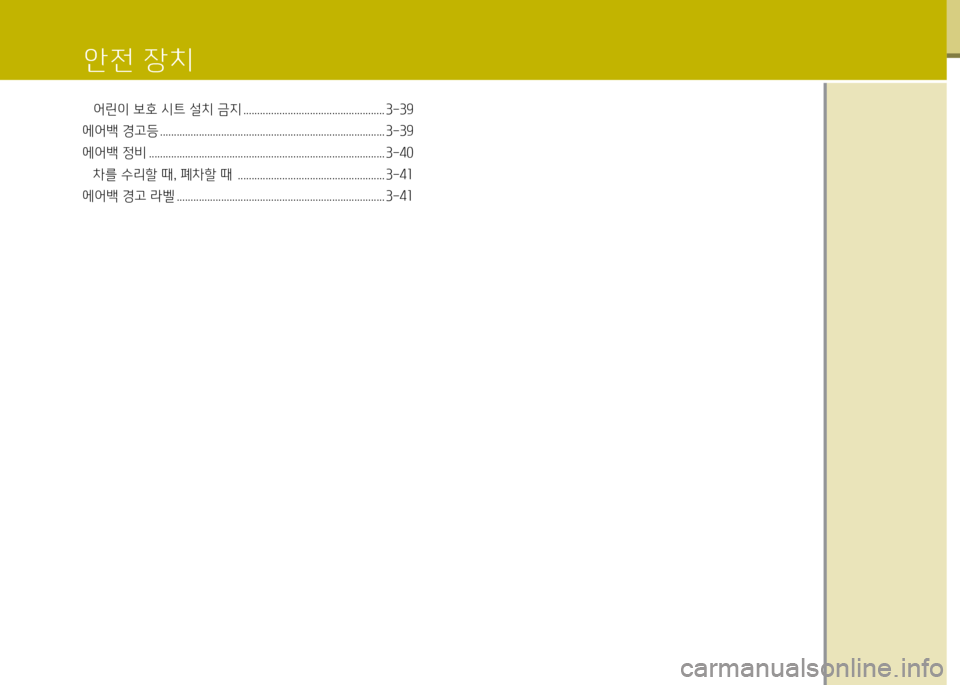

Page 30 of 308
