정기 점검
7-63
3. 불어내기를 실시한 후 매연측정을 3회 실
시합니다.
4 . 최고 회전속도까지 급가속하여 첫번째 매
연을 측정합니다.

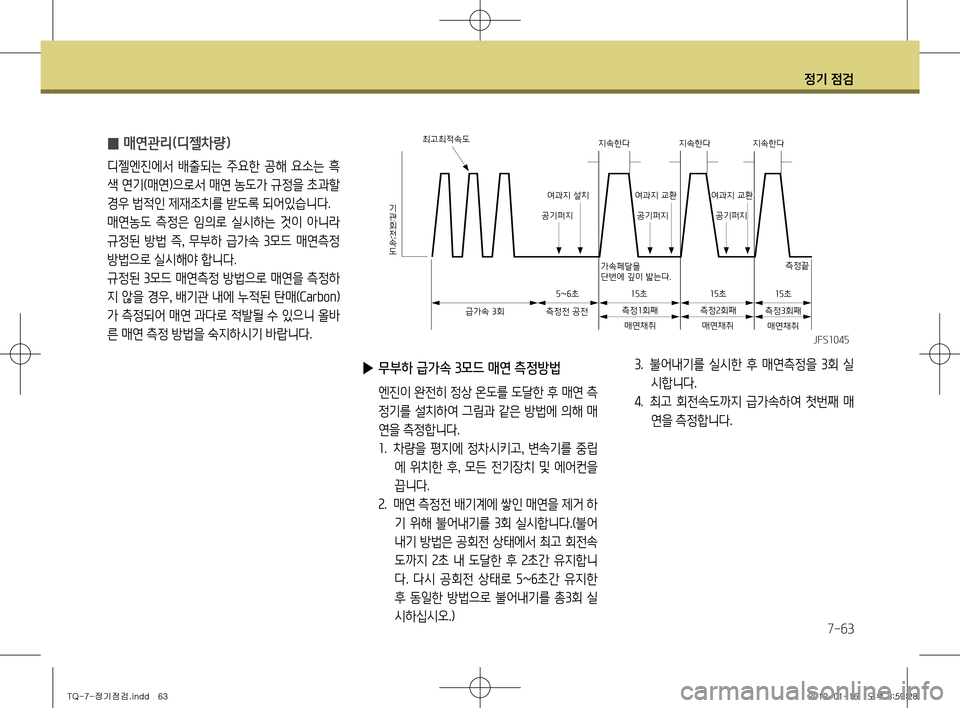

▶ 무부하 급가속 3모드 매연 측정방법
엔진이 완전히 정상 온도를 도달한 후 매연 측
정기를 설치하여 그림과 같은 방법에 의해 매
연을 측정합니다.1. 차량을 평지에 정차시키고 , 변속기를 중립
에 위치한 후 , 모든 전기장치 및 에어컨을
끕니다.
2 . 매연 측정전 배기계에 쌓인 매연을 제거 하
기 위해 불어내기를 3회 실시합니다.(불어
내기 방법은 공회전 상태에서 최고 회전속
도까지 2초 내 도달한 후 2초간 유지합니
다. 다시 공회전 상태로 5~6초간 유지한
후 동일한 방법으로 불어내기를 총 3회 실
시하십시오.)
JFS1045
최고최적속도
공기퍼지
급가속 3회측정전 공전매연채취
가속페달을단번에 깊이 밟는다.
매연채취매연채취
측정끝
5~6 초15초
측정 1회째측정 2회째측정 3회째
15 초15초
공기퍼지공기퍼지
여과지 설치여과지 교환여과지 교환기관회전속도
지속한다지속한다지속한다
̰ 매연관리(디젤차량)
디젤엔진에서 배출되는 주요한 공해 요소는 흑
색 연기(매연)으로서 매연 농도가 규정을 초과할
경우 법적인 제재조치를 받도록 되어있습니다.
매연농도 측정은 임의로 실시하는 것이 아니라
규정된 방법 즉
, 무부하 급가속 3모드 매연측정
방법으로 실시해야 합니다.
규정된 3모드 매연측정 방법으로 매연을 측정하
지 않을 경우 , 배기관 내에 누적된 탄매( Carbon)
가 측정되어 매연 과다로 적발될 수 있으니 올바
른 매연 측정 방법을 숙지하시기 바랍니다.
TQ-7-정기점검.indd 632012-01-16 오후 3:59:28
Page 302 of 308
정기 점검
7-64
소음기는 엔진으로부터 배출되는 배기가스의 온도와 압력을 낮추고 배기소음을 줄여주기
위한 장치입니다. 만약 정상적인 배기음이 아
닌 소음이 날 경우에는 소음장치 고정볼트의
느슨함 여부 , 소음장치에 구멍이 생기지 않았
나 확인하신 후 이상 발생시 자사 직영 서비스
센터 또는 서비스협력사에서 점검 및 교환하
십시오. 4 . 정기 점검
배출가스를 위하여 매 10,000km 마다 배출
가스 점검을 받으십시오.
소음 과다발생 및 소음기 탈거행위는 소음
허용 기준을 초과할 뿐만 아니라 정비명령
및 고발의 대상이 되고 배기관의 고열 , 고압
으로 인한 화재 및 사고의 위험이 있습니다 .
반드시 정상적인 배기음이 나도록 하십시오 .
경 고

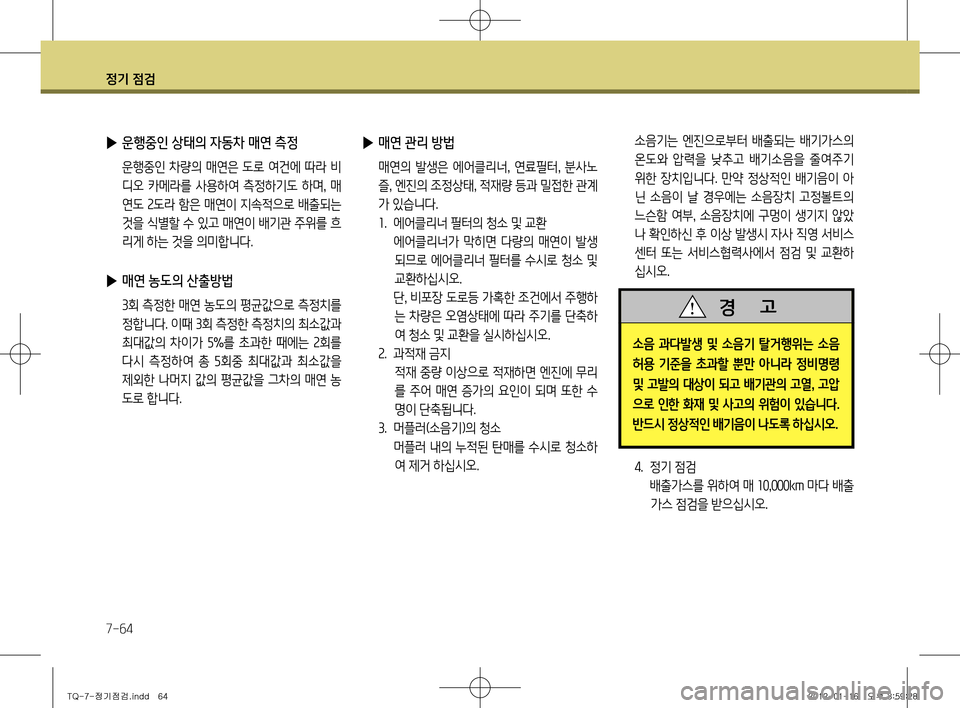

▶ 매연 관리 방법
매연의 발생은 에어클리너 , 연료필터 , 분사노
즐 , 엔진의 조정상태 , 적재량 등과 밀접한 관계
가 있습니다. 1 . 에어클리너 필터의 청소 및 교환
에어클리너가 막히면 다량의 매연이 발생 되므로 에어클리너 필터를 수시로 청소 및
교환하십시오.
단 , 비포장 도로등 가혹한 조건에서 주행하
는 차량은 오염상태에 따라 주기를 단축하
여 청소 및 교환을 실시하십시오.
2 . 과적재 금지
적재 중량 이상으로 적재하면 엔진에 무리
를 주어 매연 증가의 요인이 되며 또한 수
명이 단축됩니다.
3 . 머플러(소음기)의 청소
머플러 내의 누적된 탄매를 수시로 청소하 여 제거 하십시오.
▶ 운행중인 상태의 자동차 매연 측정
운행중인 차량의 매연은 도로 여건에 따라 비
디오 카메라를 사용하여 측정하기도 하며 , 매
연도 2도라 함은 매연이 지속적으로 배출되는
것을 식별할 수 있고 매연이 배기관 주위를 흐
리게 하는 것을 의미합니다.
▶ 매연 농도의 산출방법
3회 측정한 매연 농도의 평균값으로 측정치를
정합니다. 이때 3회 측정한 측정치의 최소값과
최대값의 차이가 5%를 초과한 때에는 2회를
다시 측정하여 총 5회중 최대값과 최소값을
제외한 나머지 값의 평균값을 그차의 매연 농
도로 합니다.
TQ-7-정기점검.indd 642012-01-16 오후 3:59:28
Page 303 of 308
정기 점검
7-65
※ 상기 사항을 불이행 함으로서 발생되는 제재
조치 또는 기타 불이익에 대해서 제작사는 책
임이 없음을 알려드립니다.
• 배출가스 관련 점검 및 조정은 자사 직영
서비스센터 또는 서비스협력사에 의뢰하
십시오
. 그 외는 고객 여러분의 준수사항이
므로 취급설명서를 참조하여 정기 점검을
꼭 받으십시오 .
부품과 오일 교환시는 자사 순정부품을 사 용하십시오 .
• 출력을 높이기 위해 분사량을 기준치 이상
으로 증가시키면 매연이 증가되고 엔진고
장을 일으킵니다
. 또한 연료펌프의 봉인을
뜯는 것은 금지되어 있으니 임의로 조정하
지 말고 자사 직영 서비스센터 또는 서비스
협력사에서 점검 정비하십시오 .
• 밸브간극이 넓으면 공기량이 부족하여 매
연이 발생되므로 정기점검 주기에 따라 자
사 직영 서비스센터 또는 서비스협력사에
서 점검 정비하십시오
.
주 의

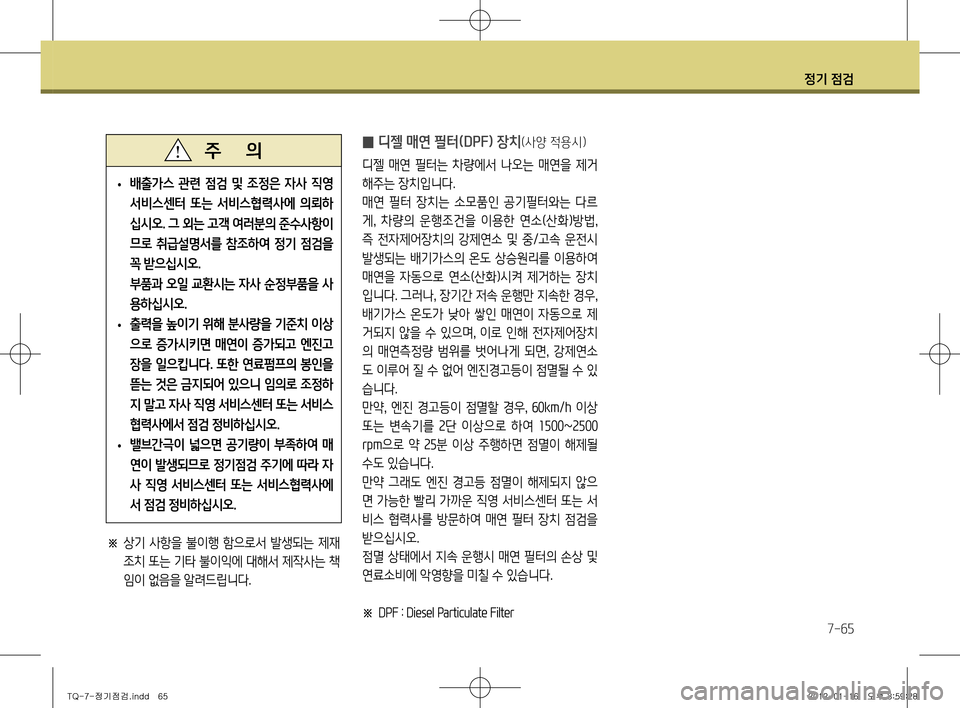

̰ 디젤 매연 필터(DPF) 장치(사양 적용시)
디젤 매연 필터는 차량에서 나오는 매연을 제거
해주는 장치입니다.
매연 필터 장치는 소모품인 공기필터와는 다르게
, 차량의 운행조건을 이용한 연소(산화)방법 ,
즉 전자제어장치의 강제연소 및 중/고속 운전시
발생되는 배기가스의 온도 상승원리를 이용하여
매연을 자동으로 연소(산화)시켜 제거하는 장치
입니다. 그러나 , 장기간 저속 운행만 지속한 경우 ,
배기가스 온도가 낮아 쌓인 매연이 자동으로 제
거되지 않을 수 있으며 , 이로 인해 전자제어장치
의 매연측정량 범위를 벗어나게 되면 , 강제연소
도 이루어 질 수 없어 엔진경고등이 점멸될 수 있
습니다.
만약 , 엔진 경고등이 점멸할 경우 , 60km /h 이상
또는 변속기를 2단 이상으로 하여 1500~2500
rpm 으로 약 25분 이상 주행하면 점멸이 해제될
수도 있습니다.
만약 그래도 엔진 경고등 점멸이 해제되지 않으
면 가능한 빨리 가까운 직영 서비스센터 또는 서
비스 협력사를 방문하여 매연 필터 장치 점검을
받으십시오.
점멸 상태에서 지속 운행시 매연 필터의 손상 및
연료소비에 악영향을 미칠 수 있습니다. ※
DPF
: Diesel Particulate Filter
TQ-7-정기점검.indd 652012-01-16 오후 3:59:28
Page 304 of 308
8

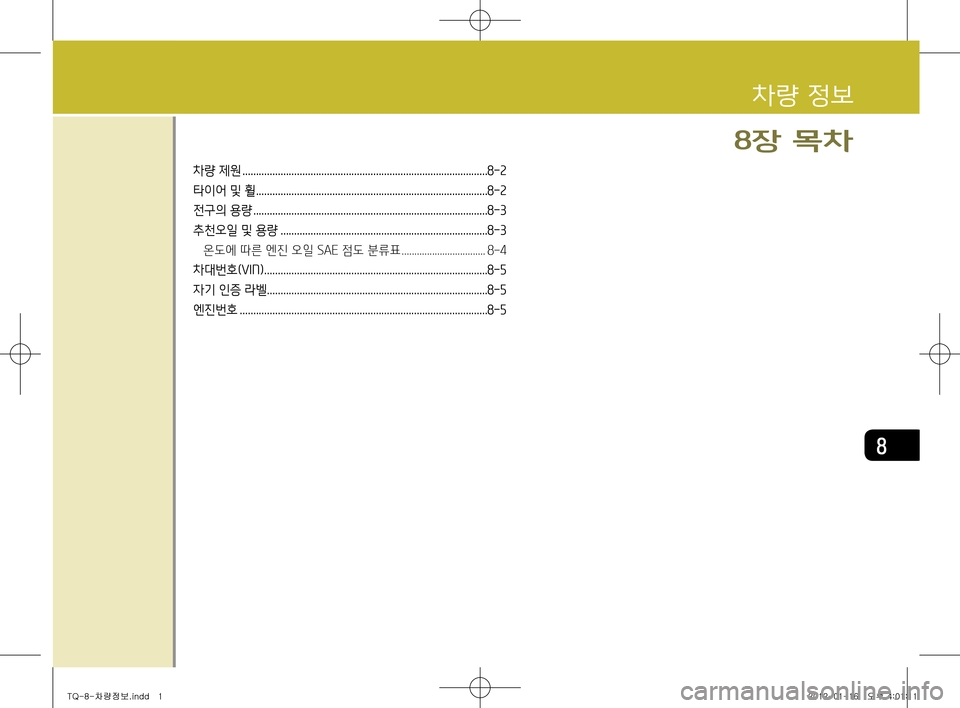

차량 제원 ..........................................................................................8-2
타이어 및 휠 ..................................................................................... 8-2
전구의 용량 ...................................................................................... 8-3
추천오일 및 용량 ............................................................................ 8-3
온도에 따른 엔진 오일 SAE 점도 분류표 ................................. 8-4
차대번호( VIN) .................................................................................. 8-5
자기 인증 라벨................................................................................. 8-5
엔진번호 ........................................................................................... 8-5
차량 정보
8장 목차
TQ-8-차량정보.indd 12012-01-16 오후 4:01:11
Page 305 of 308
차량 정보
8-2

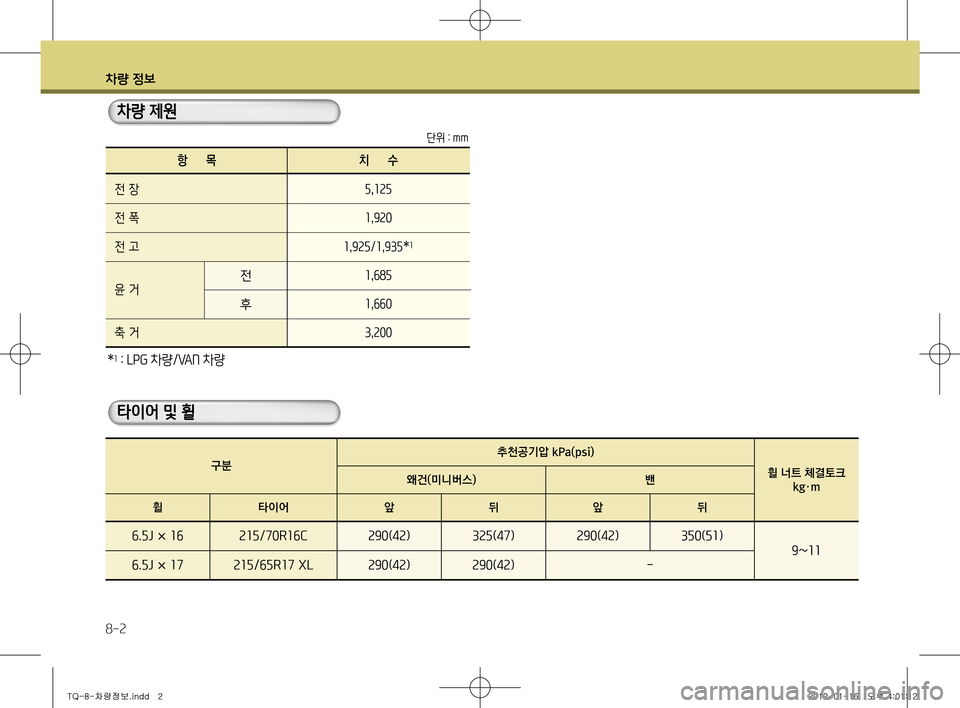

*1 : LPG 차량 /VAN 차량
항 목 치 수
전 장 5,125
전 폭 1,920
전 고 1,925/1,935
*1
윤 거
1,685
1,660
축 거 3,200
단위 : mm
차량 제원
타이어 및 휠
전 후
구분 추천공기압 kPa(psi)
휠 너트 체결토크kg·m
왜건(미니버스) 밴
휠 타이어 앞 뒤 앞 뒤
6 .5J
×
16 215/70R16C 290 (42) 325 (47) 290 (42) 350 (51)
9~11
6 .5J
×
17 215/65R17 XL 290 (42) 290 (42) -
TQ-8-차량정보.indd 22012-01-16 오후 4:01:12
Page 306 of 308
차량 정보
8-3
종 류
전조등(상향)
전조등(하향 )
차폭등 방향지시등안개등
*
방향지시등(옆 )
차량
앞면
55 55
5
2727 5
27/8
1627 5
LED
10
10/LED *
5
10
규격(W)
전구의 용량추천오일 및 용량
*:
사양 적용시
※
LED (Light-emitting diode) : 발광소자
차량
뒷면
실내
제동등 /미등
후진등 방향지시등번호등보조제동등 맵램프 룸램프
뒷 도어 계단등 *
화물칸 램프(밴 )*
종 류 용량(ℓ) 추천사양
연료 LPG 83 LPG
가스(85%충전시 )
디젤 75경유
엔진 오일
* 1
(오일필터포함
)LPG 5
.1 API SM 급*2
, ILSAC GF-4 급 이상
디젤 7.4 ACEA C3 급*3
변속기 오일 수동
LPG 1
.95~2 .05
HK MTF (SK), HD MTF (SHELL),
현대순정품 ( SAE 75W/85, API GL-4)
디젤 2.2~2 .3
자동 LPG 8
.0 DIAMOND ATF SP 또는 DEXRON-II
디젤 10 ATF-11 (RED-1K) (무교환용 )
리어 액슬 오일
* 42
.1
± 0
.03 온대(
-30
℃
~ 30
℃):
API GL-4, SAE 90
열대( 30
℃
이상 ): API GL-4, SAE 140
혹한지역( -30
℃
이하 ): API GL-5, SAE 80
파워 스티어링 오일 0.9 ~ 1 .0 PSF-3
브레이크 액 필요량 SAE J1703, FMVSS116 DOT-3 또는 DOT-4
냉각수
왜건(미니버스 )13
에틸렌 글리콜계 알루미늄 라디에이터 용
밴 10
*1
. 엔진 오일 용량은 일반적인 오일 교환시 주입되는 용량 기준입니다.
* 2
. SM 급 엔진 오일이 없을 경우 SL급 엔진 오일을 사용하십시오.
* 3
. ACEA 규격 엔진 오일이 없을 경우 , 제한적으로 API CH-4 급 이상의 엔진 오일 사용을 허용합니다.
* 4
. 리어액슬 오일 용량은 총 주입 용량 기준입니다.
TQ-8-차량정보.indd 32012-01-16 오후 4:01:12
Page 307 of 308
차량 정보
8-4

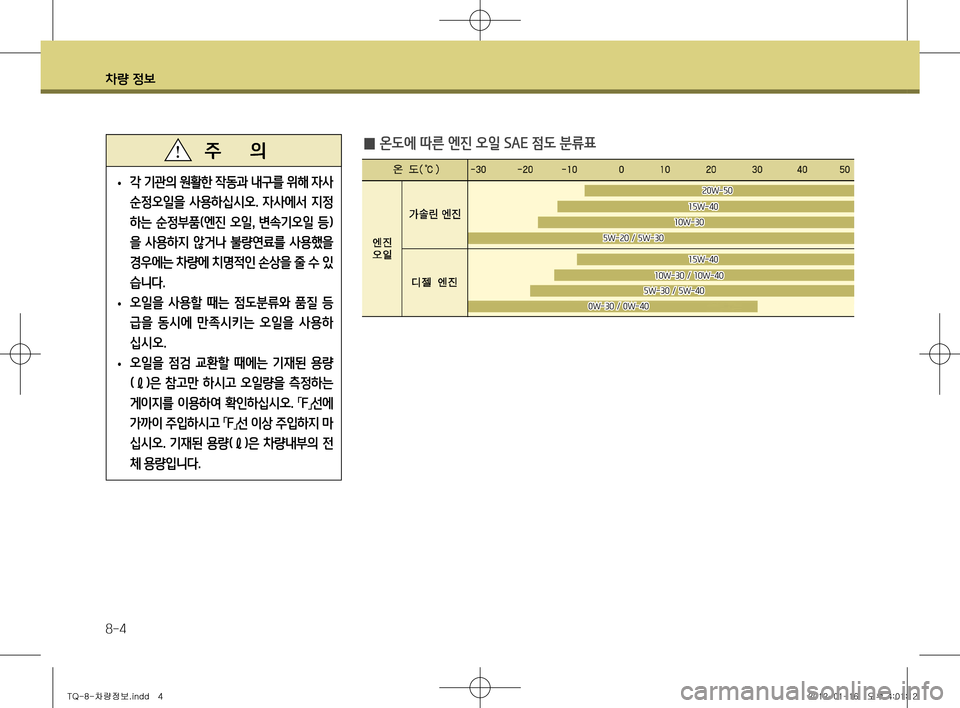

̰ 온도에 따른 엔진 오일 SAE 점도 분류표
• 각 기관의 원활한 작동과 내구를 위해 자사
순정오일을 사용하십시오
. 자사에서 지정
하는 순정부품 (엔진 오일 , 변속기오일 등 )
을 사용하지 않거나 불량연료를 사용했을
경우에는 차량에 치명적인 손상을 줄 수 있
습니다 .
• 오일을 사용할 때는 점도분류와 품질 등
급을 동시에 만족시키는 오일을 사용하
십시오
.
• 오일을 점검 교환할 때에는 기재된 용량 (
ℓ )은 참고만 하시고 오일량을 측정하는
게이지를 이용하여 확인하십시오 . 「F 」선에
가까이 주입하시고 「F 」선 이상 주입하지 마
십시오 . 기재된 용량 (ℓ )은 차량내부의 전
체 용량입니다 .
주 의
20W-50
15W-40
15W-40
10W-30
10W-30 / 10W-40
5W-20 / 5W-30
5W-30 / 5W-40
0W-30 / 0W-40
TQ-8-차량정보.indd 42012-01-16 오후 4:01:12
Page 308 of 308
차량 정보
8-5

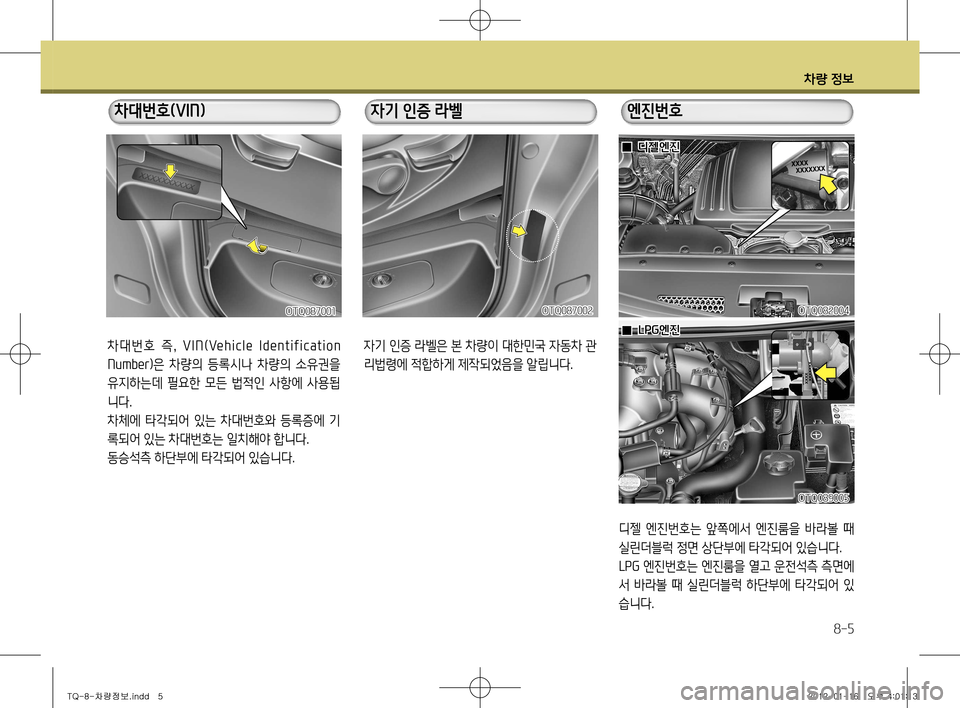

차 대 번 호 즉, V I N (Ve h i c l e I d e n t i f i c a t i o n
Number) 은 차량의 등록시나 차량의 소유권을
유지하는데 필요한 모든 법적인 사항에 사용됩
니다.
차체에 타각되어 있는 차대번호와 등록증에 기
록되어 있는 차대번호는 일치해야 합니다.
동승석측 하단부에 타각되어 있습니다.
디젤 엔진번호는 앞쪽에서 엔진룸을 바라볼 때
실린더블럭 정면 상단부에 타각되어 있습니다.
LPG 엔진번호는 엔진룸을 열고 운전석측 측면에
서 바라볼 때 실린더블럭 하단부에 타각되어 있
습니다.
차대번호( VIN) 엔진번호
자기 인증 라벨은 본 차량이 대한민국 자동차 관
리법령에 적합하게 제작되었음을 알립니다.
자기 인증 라벨
̰디젤엔진
̰LPG엔진
OTQ087001OTQ082004
OTQ089005
OTQ087002
TQ-8-차량정보.indd 52012-01-16 오후 4:01:13
