정기 점검
7-53

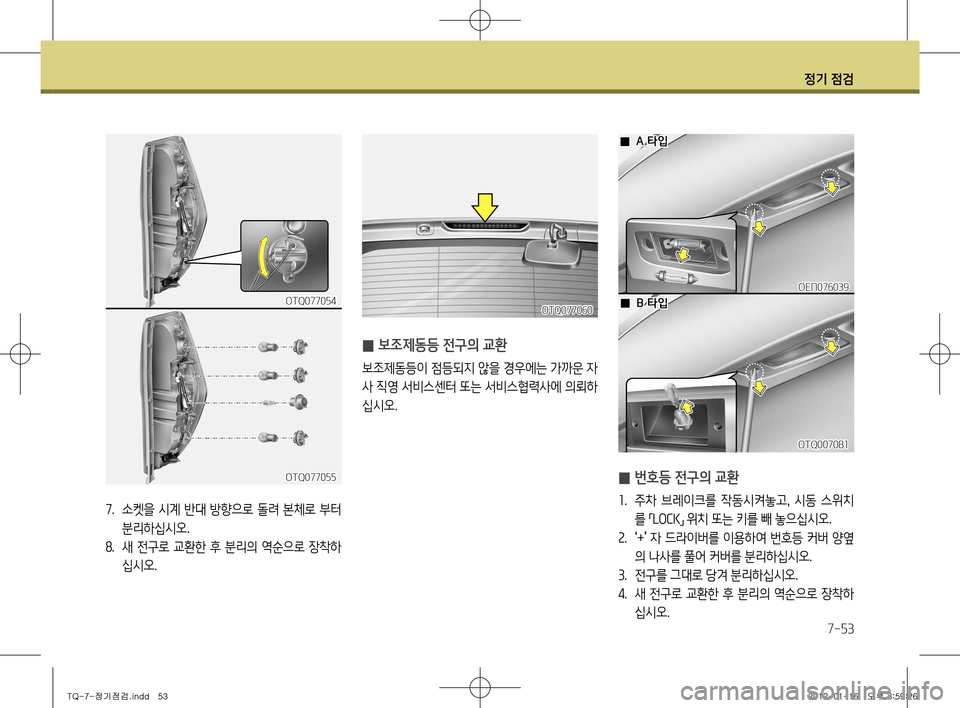

7. 소켓을 시계 반대 방향으로 돌려 본체로 부터
분리하십시오.
8 . 새 전구로 교환한 후 분리의 역순으로 장착하
십시오.
OTQ077055
OTQ077054
̰ 보조제동등 전구의 교환
보조제동등이 점등되지 않을 경우에는 가까운 자
사 직영 서비스센터 또는 서비스협력사에 의뢰하
십시오.
OTQ077060
̰ 번호등 전구의 교환
1
. 주차 브레이크를 작동시켜놓고 , 시동 스위치
를 「LOCK
」 위치 또는 키를 빼 놓으십시오.
2 .
‘+
’ 자 드라이버를 이용하여 번호등 커버 양옆
의 나사를 풀어 커버를 분리하십시오.
3 . 전구를 그대로 당겨 분리하십시오.
4 . 새 전구로 교환한 후 분리의 역순으로 장착하
십시오.
OEN076039
OTQ007081
̰B 타입
̰A 타입
TQ-7-정기점검.indd 532012-01-16 오후 3:59:26
Page 292 of 308

정기 점검
7-54
드라이버를 끼워 커버를 분리할 때 커버가 손
상되지 않도록 조심하십시오.
주 의
3. 전구를 그대로 당겨 분리하십시오.
4 . 새 전구로 교환한 후 커버를 장착하십시오.
※
LED (발광소자) 타입의 실내등은 전구를 교환
할 수 없고 부품 전체를 교환하여야 합니다.
가까운 자사 직영 서비스센터 또는 서비스협 력사에 교환을 의뢰하십시오.

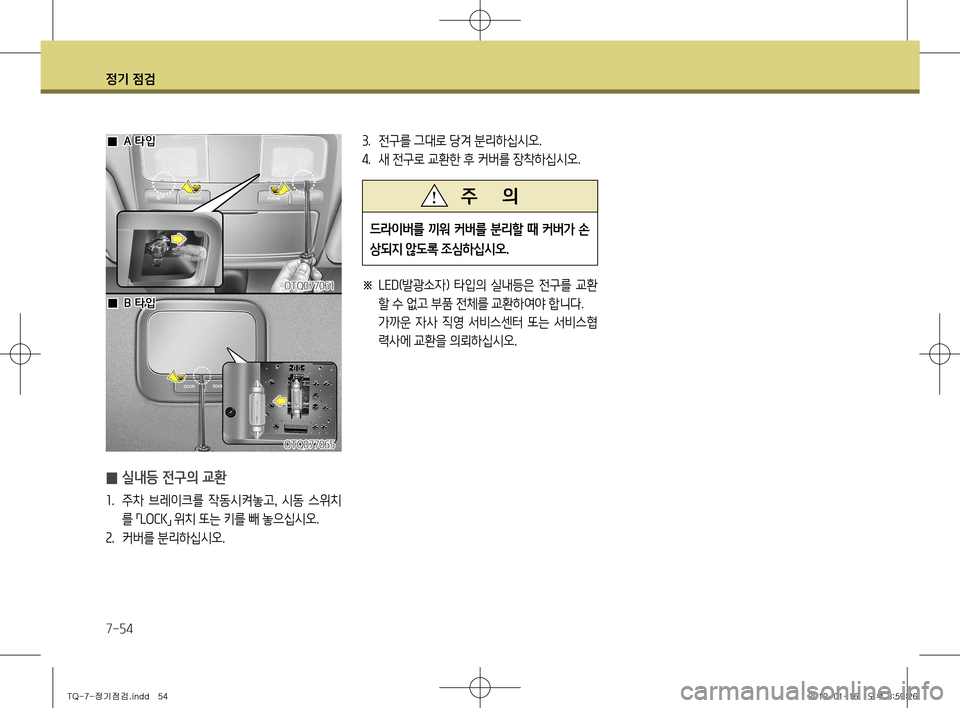

̰ 실내등 전구의 교환
1
. 주차 브레이크를 작동시켜놓고 , 시동 스위치
를 「LOCK
」 위치 또는 키를 빼 놓으십시오.
2 . 커버를 분리하십시오.
OTQ077065
OTQ077061
̰B 타입
̰A 타입
TQ-7-정기점검.indd 542012-01-16 오후 3:59:26
Page 293 of 308

정기 점검
7-55

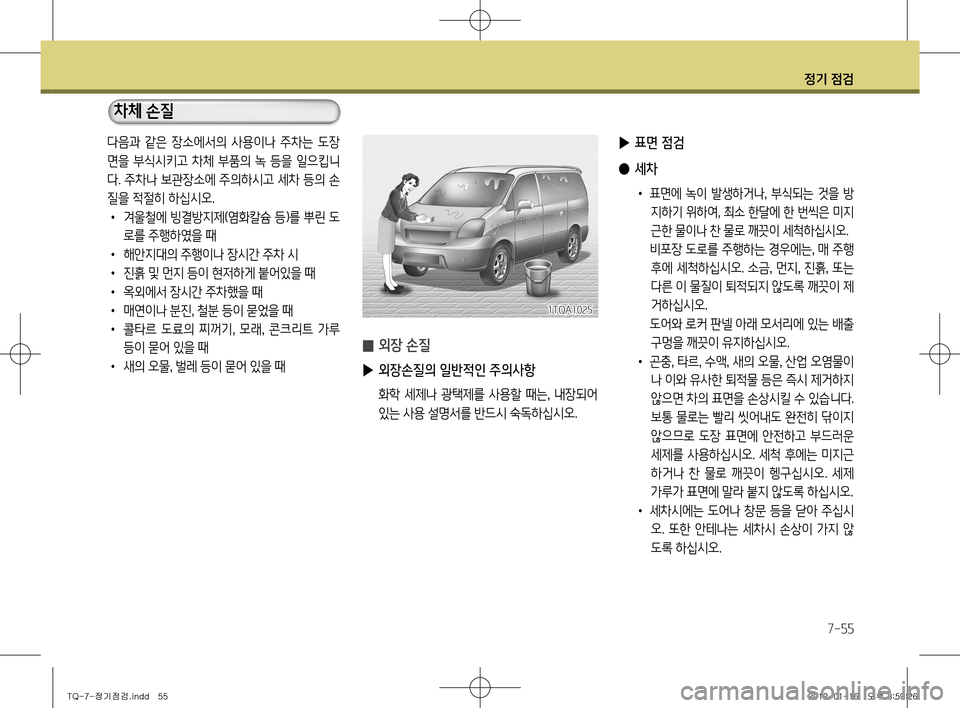

̰ 외장 손질
▶ 외장손질의 일반적인 주의사항
화학 세제나 광택제를 사용할 때는 , 내장되어
있는 사용 설명서를 반드시 숙독하십시오.
다음과 같은 장소에서의 사용이나 주차는 도장
면을 부식시키고 차체 부품의 녹 등을 일으킵니
다. 주차나 보관장소에 주의하시고 세차 등의 손
질을 적절히 하십시오. • 겨울철에 빙결방지제(염화칼슘 등)를 뿌린 도
로를 주행하였을 때
• 해안지대의 주행이나 장시간 주차 시
• 진흙 및 먼지 등이 현저하게 붙어있을 때
• 옥외에서 장시간 주차했을 때
• 매연이나 분진 , 철분 등이 묻었을 때
• 콜타르 도료의 찌꺼기 , 모래 , 콘크리트 가루
등이 묻어 있을 때
• 새의 오물 , 벌레 등이 묻어 있을 때
1TQA1025
차체 손질
▶ 표면 점검
● 세차
• 표면에 녹이 발생하거나 , 부식되는 것을 방
지하기 위하여 , 최소 한달에 한 번씩은 미지
근한 물이나 찬 물로 깨끗이 세척하십시오.
비포장 도로를 주행하는 경우에는 , 매 주행
후에 세척하십시오. 소금 , 먼지 , 진흙 , 또는
다른 이 물질이 퇴적되지 않도록 깨끗이 제
거하십시오.
도어와 로커 판넬 아래 모서리에 있는 배출 구멍을 깨끗이 유지하십시오.
• 곤충 , 타르 , 수액 , 새의 오물 , 산업 오염물이
나 이와 유사한 퇴적물 등은 즉시 제거하지
않으면 차의 표면을 손상시킬 수 있습니다.
보통 물로는 빨리 씻어내도 완전히 닦이지
않으므로 도장 표면에 안전하고 부드러운
세제를 사용하십시오. 세척 후에는 미지근
하거나 찬 물로 깨끗이 헹구십시오. 세제
가루가 표면에 말라 붙지 않도록 하십시오.
• 세차시에는 도어나 창문 등을 닫아 주십시
오. 또한 안테나는 세차시 손상이 가지 않
도록 하십시오.
TQ-7-정기점검.indd 552012-01-16 오후 3:59:26
Page 294 of 308

정기 점검
7-56

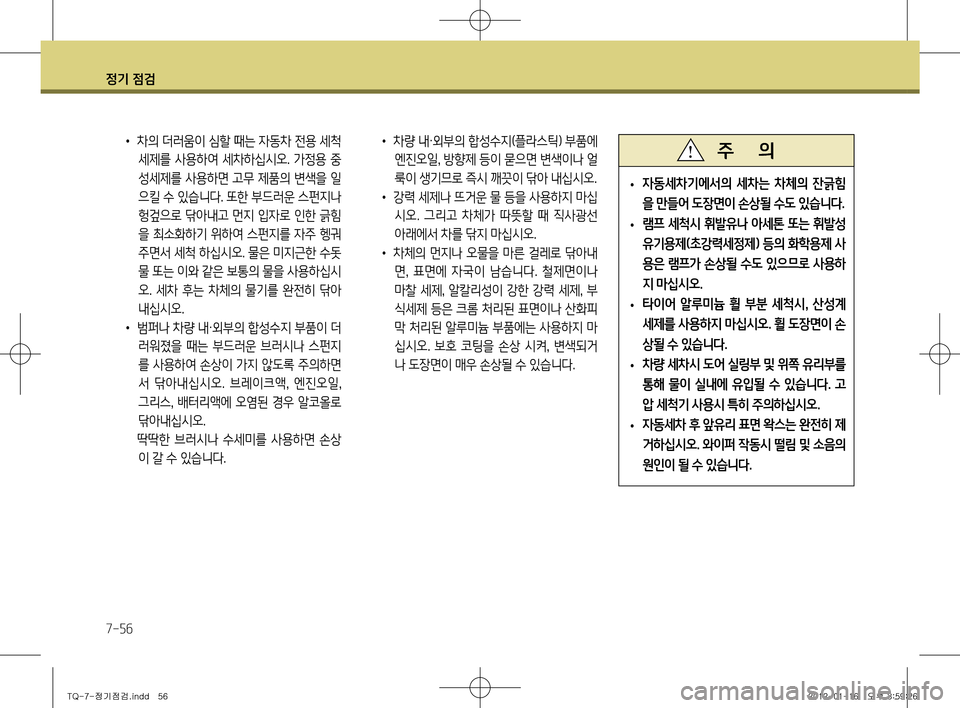

• 차량 내 ·외부의 합성수지(플라스틱) 부품에
엔진오일 , 방향제 등이 묻으면 변색이나 얼
룩이 생기므로 즉시 깨끗이 닦아 내십시오.
• 강력 세제나 뜨거운 물 등을 사용하지 마십
시오. 그리고 차체가 따뜻할 때 직사광선
아래에서 차를 닦지 마십시오.
• 차체의 먼지나 오물을 마른 걸레로 닦아내
면 , 표면에 자국이 남습니다. 철제면이나
마찰 세제 , 알칼리성이 강한 강력 세제 , 부
식세제 등은 크롬 처리된 표면이나 산화피
막 처리된 알루미늄 부품에는 사용하지 마
십시오. 보호 코팅을 손상 시켜 , 변색되거
나 도장면이 매우 손상될 수 있습니다.
• 자동세차기에서의 세차는 차체의 잔긁힘
을 만들어 도장면이 손상될 수도 있습니다
.
• 램프 세척시 휘발유나 아세톤 또는 휘발성
유기용제
(초강력세정제 ) 등의 화학용제 사
용은 램프가 손상될 수도 있으므로 사용하
지 마십시오 .
• 타이어 알루미늄 휠 부분 세척시
, 산성계
세제를 사용하지 마십시오 . 휠 도장면이 손
상될 수 있습니다 .
• 차량 세차시 도어 실링부 및 위쪽 유리부를
통해 물이 실내에 유입될 수 있습니다
. 고
압 세척기 사용시 특히 주의하십시오 .
• 자동세차 후 앞유리 표면 왁스는 완전히 제
거하십시오
. 와이퍼 작동시 떨림 및 소음의
원인이 될 수 있습니다 .
주 의• 차의 더러움이 심할 때는 자동차 전용 세척
세제를 사용하여 세차하십시오. 가정용 중
성세제를 사용하면 고무 제품의 변색을 일
으킬 수 있습니다. 또한 부드러운 스펀지나
헝겊으로 닦아내고 먼지 입자로 인한 긁힘
을 최소화하기 위하여 스펀지를 자주 헹궈
주면서 세척 하십시오. 물은 미지근한 수돗
물 또는 이와 같은 보통의 물을 사용하십시
오. 세차 후는 차체의 물기를 완전히 닦아
내십시오.
• 범퍼나 차량 내 ·외부의 합성수지 부품이 더
러워졌을 때는 부드러운 브러시나 스펀지
를 사용하여 손상이 가지 않도록 주의하면
서 닦아내십시오. 브레이크액 , 엔진오일 ,
그리스 , 배터리액에 오염된 경우 알코올로
닦아내십시오.
딱딱한 브러시나 수세미를 사용하면 손상 이 갈 수 있습니다.
TQ-7-정기점검.indd 562012-01-16 오후 3:59:26
Page 295 of 308

정기 점검
7-57

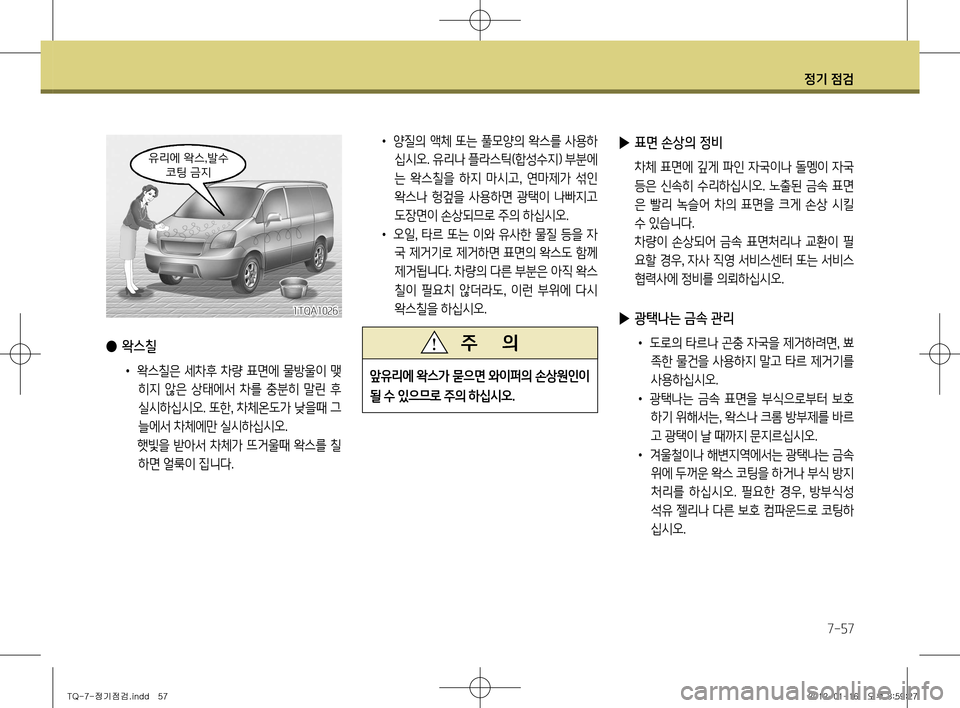

• 양질의 액체 또는 풀모양의 왁스를 사용하
십시오. 유리나 플라스틱(합성수지) 부분에
는 왁스칠을 하지 마시고 , 연마제가 섞인
왁스나 헝겊을 사용하면 광택이 나빠지고
도장면이 손상되므로 주의 하십시오.
• 오일 , 타르 또는 이와 유사한 물질 등을 자
국 제거기로 제거하면 표면의 왁스도 함께
제거됩니다. 차량의 다른 부분은 아직 왁스
칠이 필요치 않더라도 , 이런 부위에 다시
왁스칠을 하십시오.
● 왁스칠
• 왁스칠은 세차후 차량 표면에 물방울이 맺
히지 않은 상태에서 차를 충분히 말린 후
실시하십시오. 또한 , 차체온도가 낮을때 그
늘에서 차체에만 실시하십시오.
햇빛을 받아서 차체가 뜨거울때 왁스를 칠 하면 얼룩이 집니다.
유리에 왁스 ,발수코팅 금지
앞유리에 왁스가 묻으면 와이퍼의 손상원인이
될 수 있으므로 주의 하십시오 .
주 의
1TQA1026
▶ 표면 손상의 정비
차체 표면에 깊게 파인 자국이나 돌멩이 자국
등은 신속히 수리하십시오. 노출된 금속 표면
은 빨리 녹슬어 차의 표면을 크게 손상 시킬
수 있습니다.
차량이 손상되어 금속 표면처리나 교환이 필 요할 경우 , 자사 직영 서비스센터 또는 서비스
협력사에 정비를 의뢰하십시오.
▶ 광택나는 금속 관리
• 도로의 타르나 곤충 자국을 제거하려면 , 뾰
족한 물건을 사용하지 말고 타르 제거기를
사용하십시오.
• 광택나는 금속 표면을 부식으로부터 보호
하기 위해서는 , 왁스나 크롬 방부제를 바르
고 광택이 날 때까지 문지르십시오.
• 겨울철이나 해변지역에서는 광택나는 금속
위에 두꺼운 왁스 코팅을 하거나 부식 방지
처리를 하십시오. 필요한 경우 , 방부식성
석유 젤리나 다른 보호 컴파운드로 코팅하
십시오.
TQ-7-정기점검.indd 572012-01-16 오후 3:59:27
Page 296 of 308

정기 점검
7-58

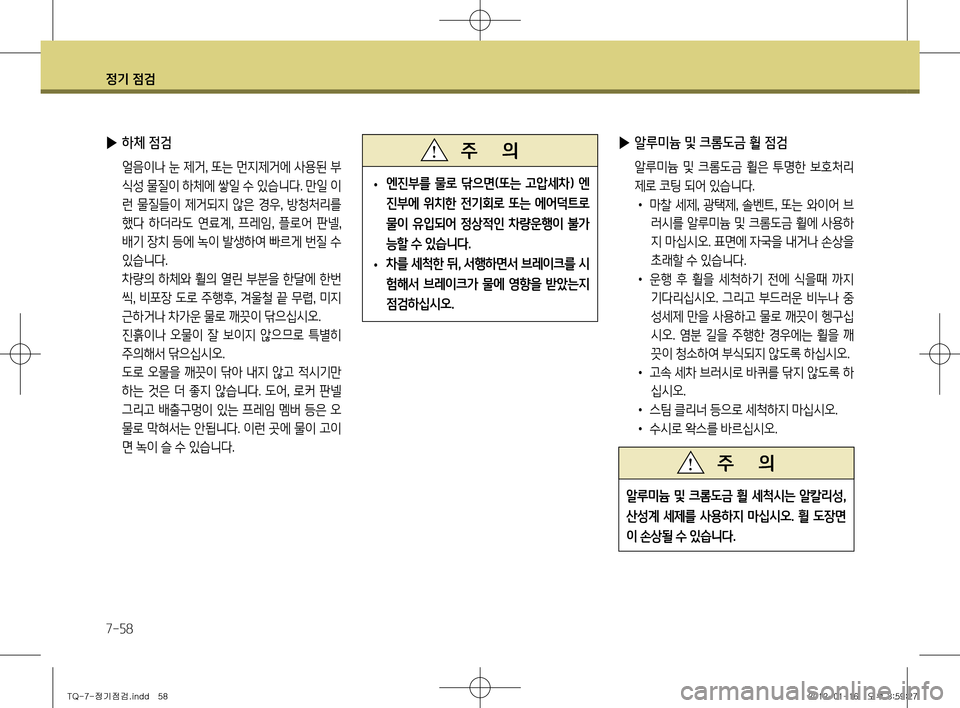

▶ 알루미늄 및 크롬도금 휠 점검
알루미늄 및 크롬도금 휠은 투명한 보호처리
제로 코팅 되어 있습니다. • 마찰 세제 , 광택제 , 솔벤트 , 또는 와이어 브
러시를 알루미늄 및 크롬도금 휠에 사용하
지 마십시오. 표면에 자국을 내거나 손상을
초래할 수 있습니다.
• 운행 후 휠을 세척하기 전에 식을때 까지
기다리십시오. 그리고 부드러운 비누나 중
성세제 만을 사용하고 물로 깨끗이 헹구십
시오. 염분 길을 주행한 경우에는 휠을 깨
끗이 청소하여 부식되지 않도록 하십시오.
• 고속 세차 브러시로 바퀴를 닦지 않도록 하
십시오.
• 스팀 클리너 등으로 세척하지 마십시오.
• 수시로 왁스를 바르십시오.
▶ 하체 점검
얼음이나 눈 제거 , 또는 먼지제거에 사용된 부
식성 물질이 하체에 쌓일 수 있습니다. 만일 이
런 물질들이 제거되지 않은 경우 , 방청처리를
했다 하더라도 연료계 , 프레임 , 플로어 판넬 ,
배기 장치 등에 녹이 발생하여 빠르게 번질 수
있습니다.
차량의 하체와 휠의 열린 부분을 한달에 한번 씩, 비포장 도로 주행후 , 겨울철 끝 무렵 , 미지
근하거나 차가운 물로 깨끗이 닦으십시오.
진흙이나 오물이 잘 보이지 않으므로 특별히 주의해서 닦으십시오.
도로 오물을 깨끗이 닦아 내지 않고 적시기만 하는 것은 더 좋지 않습니다. 도어 , 로커 판넬
그리고 배출구멍이 있는 프레임 멤버 등은 오
물로 막혀서는 안됩니다. 이런 곳에 물이 고이
면 녹이 슬 수 있습니다.
• 엔진부를 물로 닦으면
(또는 고압세차 ) 엔
진부에 위치한 전기회로 또는 에어덕트로
물이 유입되어 정상적인 차량운행이 불가
능할 수 있습니다 .
• 차를 세척한 뒤
, 서행하면서 브레이크를 시
험해서 브레이크가 물에 영향을 받았는지
점검하십시오 .
주 의
알루미늄 및 크롬도금 휠 세척시는 알칼리성 ,
산성계 세제를 사용하지 마십시오 . 휠 도장면
이 손상될 수 있습니다 .
주 의
TQ-7-정기점검.indd 582012-01-16 오후 3:59:27
Page 297 of 308

정기 점검
7-59

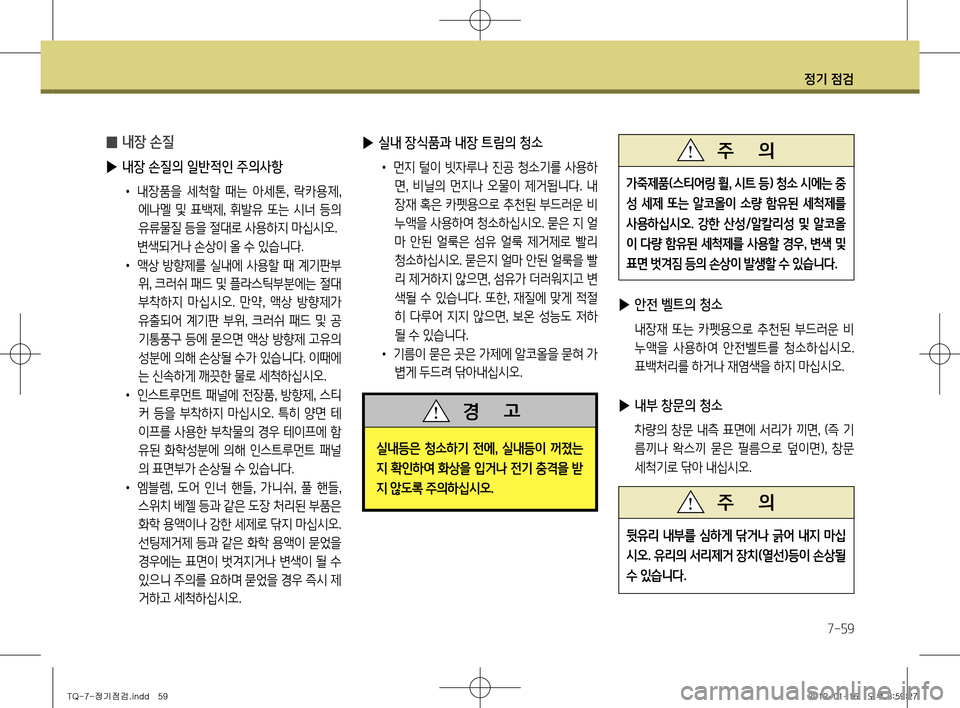

▶ 실내 장식품과 내장 트림의 청소
• 먼지 털이 빗자루나 진공 청소기를 사용하
면 , 비닐의 먼지나 오물이 제거됩니다. 내
장재 혹은 카펫용으로 추천된 부드러운 비
누액을 사용하여 청소하십시오. 묻은 지 얼
마 안된 얼룩은 섬유 얼룩 제거제로 빨리
청소하십시오. 묻은지 얼마 안된 얼룩을 빨
리 제거하지 않으면 , 섬유가 더러워지고 변
색될 수 있습니다. 또한 , 재질에 맞게 적절
히 다루어 지지 않으면 , 보온 성능도 저하
될 수 있습니다.
• 기름이 묻은 곳은 가제에 알코올을 묻혀 가
볍게 두드려 닦아내십시오.
̰ 내장 손질
▶ 내장 손질의 일반적인 주의사항
• 내장품을 세척할 때는 아세톤 , 락카용제 ,
에나멜 및 표백제 , 휘발유 또는 시너 등의
유류물질 등을 절대로 사용하지 마십시오.
변색되거나 손상이 올 수 있습니다. • 액상 방향제를 실내에 사용할 때 계기판부
위 , 크러쉬 패드 및 플라스틱부분에는 절대
부착하지 마십시오. 만약 , 액상 방향제가
유출되어 계기판 부위 , 크러쉬 패드 및 공
기통풍구 등에 묻으면 액상 방향제 고유의
성분에 의해 손상될 수가 있습니다. 이때에
는 신속하게 깨끗한 물로 세척하십시오.
• 인스트루먼트 패널에 전장품 , 방향제 , 스티
커 등을 부착하지 마십시오. 특히 양면 테
이프를 사용한 부착물의 경우 테이프에 함
유된 화학성분에 의해 인스트루먼트 패널
의 표면부가 손상될 수 있습니다.
• 엠블렘 , 도어 인너 핸들 , 가니쉬 , 풀 핸들 ,
스위치 베젤 등과 같은 도장 처리된 부품은
화학 용액이나 강한 세제로 닦지 마십시오.
선팅제거제 등과 같은 화학 용액이 묻었을
경우에는 표면이 벗겨지거나 변색이 될 수
있으니 주의를 요하며 묻었을 경우 즉시 제
거하고 세척하십시오.
실내등은 청소하기 전에 , 실내등이 꺼졌는
지 확인하여 화상을 입거나 전기 충격을 받
지 않도록 주의하십시오 .
경 고
▶ 안전 벨트의 청소
내장재 또는 카펫용으로 추천된 부드러운 비
누액을 사용하여 안전벨트를 청소하십시오.
표백처리를 하거나 재염색을 하지 마십시오.
▶ 내부 창문의 청소
차량의 창문 내측 표면에 서리가 끼면 , (즉 기
름끼나 왁스끼 묻은 필름으로 덮이면) , 창문
세척기로 닦아 내십시오.
뒷유리 내부를 심하게 닦거나 긁어 내지 마십
시오 . 유리의 서리제거 장치 (열선 )등이 손상될
수 있습니다 .
주 의
가죽제품(스티어링 휠 , 시트 등 ) 청소 시에는 중
성 세제 또는 알코올이 소량 함유된 세척제를
사용하십시오 . 강한 산성/알칼리성 및 알코올
이 다량 함유된 세척제를 사용할 경우 , 변색 및
표면 벗겨짐 등의 손상이 발생할 수 있습니다 .
주 의
TQ-7-정기점검.indd 592012-01-16 오후 3:59:27
Page 298 of 308

정기 점검
7-60

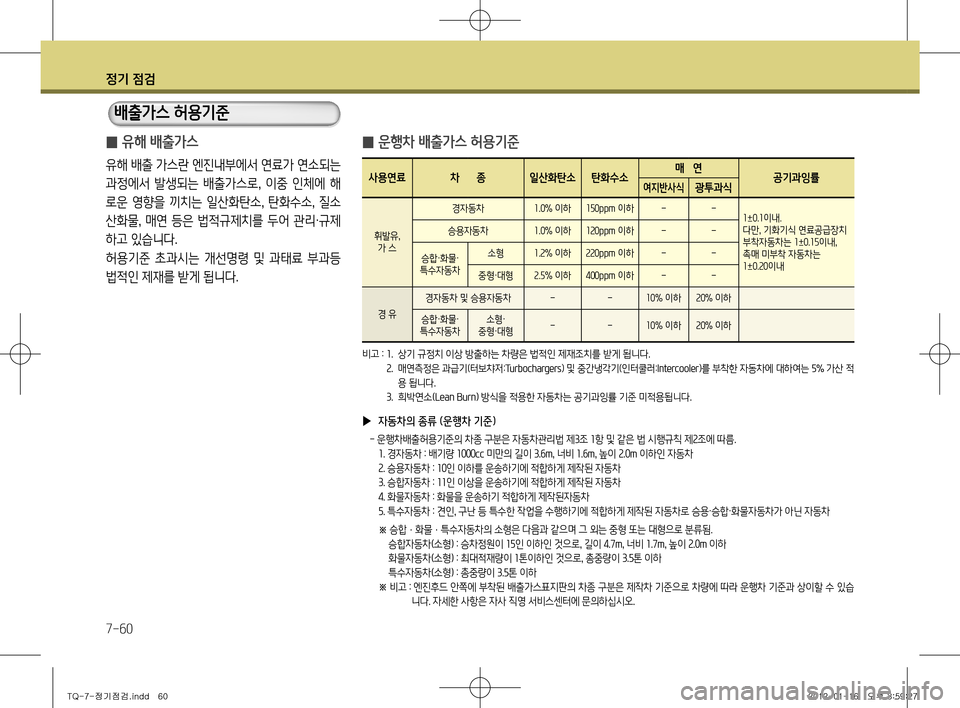

̰ 유해 배출가스
유해 배출 가스란 엔진내부에서 연료가 연소되는
과정에서 발생되는 배출가스로
, 이중 인체에 해
로운 영향을 끼치는 일산화탄소 , 탄화수소 , 질소
산화물 , 매연 등은 법적규제치를 두어 관리 ·규제
하고 있습니다.
허용기준 초과시는 개선명령 및 과태료 부과등
법적인 제재를 받게 됩니다.
배출가스 허용기준
̰ 운행차 배출가스 허용기준
사용연료 차 종 일산화탄소 탄화수소 매 연
공기과잉률여지반사식광투과식
휘발유, 가 스 경자동차 1.0% 이하 150ppm 이하
- -1±0.1이내. 다만, 기화기식 연료공급장치 부착자동차는 1±0.15이내,촉매 미부착 자동차는1±0.20이내
승용자동차 1.0% 이하 120ppm 이하- -
승합·화물·
특수자동차 소형 1.2% 이하 220ppm 이하- -
중형·대형 2.5% 이하 400ppm 이하- -
경 유
경자동차 및 승용자동차
- -10% 이하 20% 이하
승합·화물·
특수자동차 소형·
중형·대형
- -10% 이하 20% 이하
비고 : 1 . 상기 규정치 이상 방출하는 차량은 법적인 제재조치를 받게 됩니다.
2. 매연측정은 과급기(터보챠저 :Turbochargers) 및 중간냉각기(인터쿨러 :Intercooler)를 부착한 자동차에 대하여는 5% 가산 적
용 됩니다.
3. 희박연소( Lean Burn ) 방식을 적용한 자동차는 공기과잉률 기준 미적용됩니다.
▶
자동차의 종류 (운행차 기준)
- 운행차배출허용기준의 차종 구분은 자동차관리법 제 3조 1항 및 같은 법 시행규칙 제 2조에 따름.
1. 경자동차 : 배기량 1000cc 미만의 길이 3.6m, 너비 1.6m, 높이 2.0m 이하인 자동차
2. 승용자동차 : 10 인 이하를 운송하기에 적합하게 제작된 자동차
3. 승합자동차 : 11 인 이상을 운송하기에 적합하게 제작된 자동차
4. 화물자동차 : 화물을 운송하기 적합하게 제작된자동차
5. 특수자동차 : 견인 , 구난 등 특수한 작업을 수행하기에 적합하게 제작된 자동차로 승용 ·승합 ·화물자동차가 아닌 자동차
※ 승합ㆍ화물ㆍ특수자동차의 소형은 다음과 같으며 그 외는 중형 또는 대형으로 분류됨.
승합자동차(소형) : 승차정원이 15인 이하인 것으로 , 길이 4.7m, 너비 1.7m, 높이 2.0m 이하
화물자동차(소형) : 최대적재량이 1톤이하인 것으로 , 총중량이 3.5 톤 이하
특수자동차(소형) : 총중량이 3.5 톤 이하
※ 비고
: 엔진후드 안쪽에 부착된 배출가스표지판의 차종 구분은 제작차 기준으로 차량에 따라 운행차 기준과 상이할 수 있습
니다. 자세한 사항은 자사 직영 서비스센터에 문의하십시오.
TQ-7-정기점검.indd 602012-01-16 오후 3:59:27
Page 299 of 308

정기 점검
7-61
배출가스 제어 관련 부품중에서 특히 다음의 항
목들은 반드시 정기 점검 주기표에 따라 점검 및
교환을 하십시오.
̰ 점화 플러그(LPG차량)
점화플러그가 불량하면 불완전연소로 인한 엔진
부조
, 유해 배출가스 증가 등을 야기시키므로 정
기 점검 주기표에 따라 점검 또는 교환하십시오.
유해 배출가스는 차량의 정비상태
, 특히 엔진 상
태의 양호 여부에 직접적인 영향을 받으므로 , 차
량의 생산 또는 검사과정에서 완전하게 조정되었
다 하더라도 운행정도에 따라 엔진의 상태가 변
화되어 유해 가스 배출량이 증가될 수 있습니다.
이를 예방하기 위해 필수적으로 이행되어야 할
사항은 다음과 같습니다. • 자사에서 실시 요망하는 차량 점검 사항을 철
저히 이행하십시오.
• 배출가스 제어장치와 관련된 점검정비는 반드
시 자사 직영 서비스센터 또는 서비스협력사
에서 실시하고 절대로 임의 조정하지 마십시
오.
• 연료가 전혀 없을 때까지 주행하지 마십시오.
• 엔진 점검 정비시 또는 배출가스 측정시 약 15
분정도 엔진 시동을 걸어 엔진이 정상가동 온
도( 80~95
℃)로 가열된 상태에서 점검 및 측정
하십시오.
• 밀어 시동걸기 , 언덕길에서 내려오며 시동걸
기를 하지 마십시오.
• 외기가 높을때 가능한 장시간의 저속 엔진 가
동을 삼가하십시오.

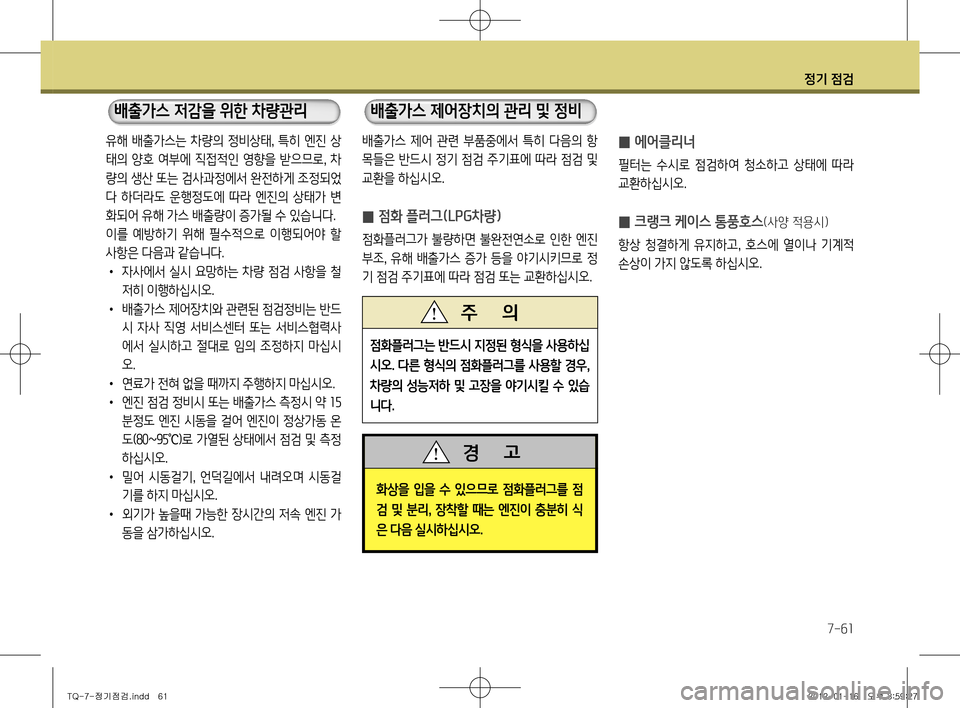

배출가스 제어장치의 관리 및 정비 배출가스 저감을 위한 차량관리
̰ 에어클리너
필터는 수시로 점검하여 청소하고 상태에 따라
교환하십시오.
̰ 크랭크 케이스 통풍호스(사양 적용시)
항상 청결하게 유지하고
, 호스에 열이나 기계적
손상이 가지 않도록 하십시오.
점화플러그는 반드시 지정된 형식을 사용하십
시오 . 다른 형식의 점화플러그를 사용할 경우 ,
차량의 성능저하 및 고장을 야기시킬 수 있습
니다 .
주 의
화상을 입을 수 있으므로 점화플러그를 점
검 및 분리 , 장착할 때는 엔진이 충분히 식
은 다음 실시하십시오 .
경 고
TQ-7-정기점검.indd 612012-01-16 오후 3:59:27
Page 300 of 308

정기 점검
7-62
• 차량을 잔디
, 낙엽 , 종이 , 카펫 , 기름등과
같은 가연성 물질 위에 주차 또는 정차시
키지 마십시오 . 특정 조건하에서 뜨거운
배기가스나 배기관에 의해 발화 될 수도
있기 때문에 화재의 위험이 있습니다 .
• 엔진 작동 중 또는 시동을 끈 직후에는
촉매장치나 그 밖의 배기장치는 고온이
므로 사람의 신체가 촉매/배기장치에 닿
지 않게 하십시오
. 화상위험이 있습니다 .
또한 배기장치 주변의 방열판을 제거하
거나 언더실링이나 방청코팅을 하지 마
십시오 . 특정 조건에서 화재의 위험이
있습니다 .
• 머플러
(촉매변환장치 포함 )의 탈거 및
소음 과다발생은 정비 명령 및 고발의
대상이 되고 , 배기관의 고열 , 고압으로
인한 화재 및 사고의 위험이 있습니다 .
반드시 정상적인 배기음이 나도록 하십 시오 .
경 고• 엔진을 10분 이상 빠르게 공회전하거나 , 정상
공회전을 20분 이상 하지 마십시오.
• 차량 주행중에 절대로 시동 스위치를 끄지 마
십시오.
• 밀어 시동 걸기 , 언덕길에서 내려오며 시동걸
기를 하지 마십시오.
• 차량의 무리한 고속 주행을 하지 마십시오.
• 촉매 장치를 탈거한 상태로 운행하거나 성능
이 다된 촉매장치로 운행하지 말고 철저한 정
기 점검 및 교환을 하십시오.
• 엔진이나 배기제어 시스템의 어떤 부품도 개
조 하거나 함부로 변경하지 마십시오.
이런 주의사항이 지켜지지 않으면 촉매장치
및 차량 손상이 초래될 수 있습니다 . 또한 이로
인해 보증을 받지 못할 수도 있습니다 .
주 의

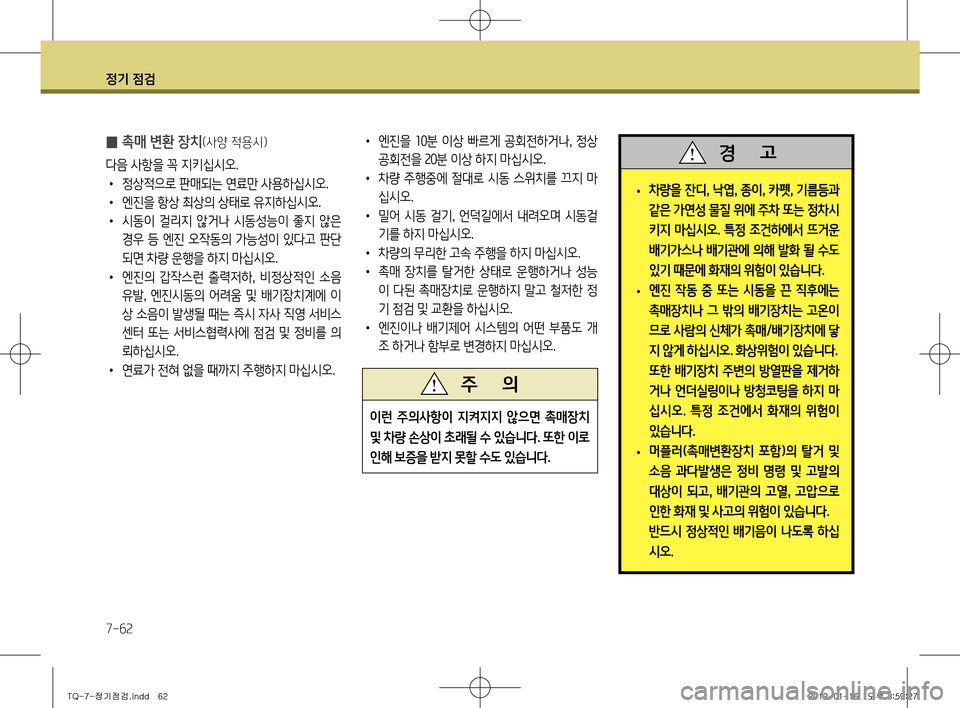

̰ 촉매 변환 장치(사양 적용시)
다음 사항을 꼭 지키십시오. •
정상적으로 판매되는 연료만 사용하십시오.
• 엔진을 항상 최상의 상태로 유지하십시오.
• 시동이 걸리지 않거나 시동성능이 좋지 않은
경우 등 엔진 오작동의 가능성이 있다고 판단
되면 차량 운행을 하지 마십시오.
• 엔진의 갑작스런 출력저하 , 비정상적인 소음
유발 , 엔진시동의 어려움 및 배기장치계에 이
상 소음이 발생될 때는 즉시 자사 직영 서비스
센터 또는 서비스협력사에 점검 및 정비를 의
뢰하십시오.
• 연료가 전혀 없을 때까지 주행하지 마십시오.
