radio Hyundai H-1 (Grand Starex) 2006 Betriebsanleitung (in German)

1
VOR BENUTZUNG DES FAHRZEUGS
19

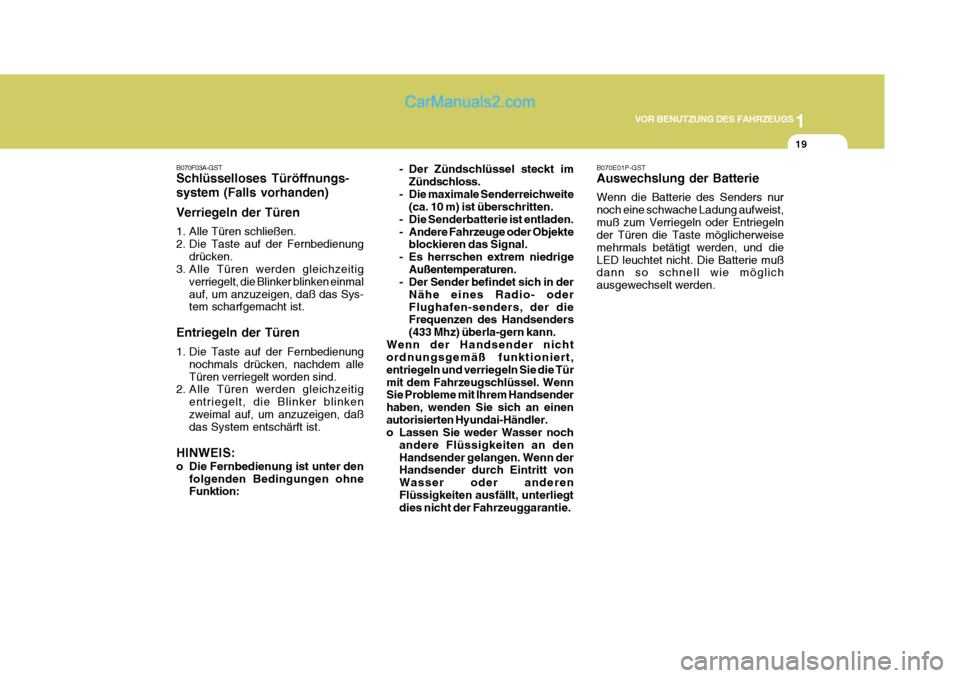

B070F03A-GST Schlüsselloses Türöffnungs- system (Falls vorhanden) Verriegeln der Türen
1. Alle Türen schließen.
2. Die Taste auf der Fernbedienung drücken.
3. Alle Türen werden gleichzeitig
verriegelt, die Blinker blinken einmalauf, um anzuzeigen, daß das Sys- tem scharfgemacht ist.
Entriegeln der Türen
1. Die Taste auf der Fernbedienung nochmals drücken, nachdem alle Türen verriegelt worden sind.
2. Alle Türen werden gleichzeitig
entriegelt, die Blinker blinkenzweimal auf, um anzuzeigen, daß das System entschärft ist.
HINWEIS:
o Die Fernbedienung ist unter den folgenden Bedingungen ohne Funktion: B070E01P-GST Auswechslung der Batterie Wenn die Batterie des Senders nur noch eine schwache Ladung aufweist,muß zum Verriegeln oder Entriegeln der Türen die Taste möglicherweise mehrmals betätigt werden, und dieLED leuchtet nicht. Die Batterie muß dann so schnell wie möglich ausgewechselt werden.
- Der Zündschlüssel steckt im
Zündschloss.
- Die maximale Senderreichweite (ca. 10 m) ist überschritten.
- Die Senderbatterie ist entladen.
- Andere Fahrzeuge oder Objekte blockieren das Signal.
- Es herrschen extrem niedrige Außentemperaturen.
- Der Sender befindet sich in der
Nähe eines Radio- oderFlughafen-senders, der die Frequenzen des Handsenders (433 Mhz) überla-gern kann.
Wenn der Handsender nicht ordnungsgemäß funktioniert, entriegeln und verriegeln Sie die Türmit dem Fahrzeugschlüssel. Wenn Sie Probleme mit Ihrem Handsender haben, wenden Sie sich an einenautorisierten Hyundai-Händler.
o Lassen Sie weder Wasser noch andere Flüssigkeiten an den Handsender gelangen. Wenn der Handsender durch Eintritt von Wasser oder anderenFlüssigkeiten ausfällt, unterliegt dies nicht der Fahrzeuggarantie.

2
INSTRUMENTE UND BEDIENUNGSELEMENTE
25INNENBELEUCHTUNG

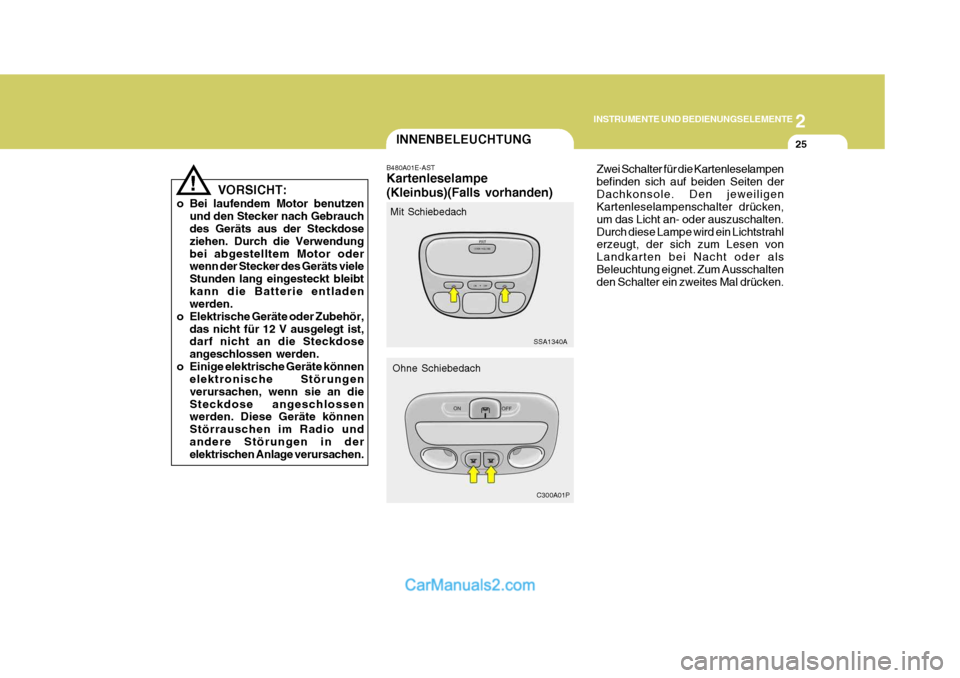

B480A01E-AST Kartenleselampe (Kleinbus)(Falls vorhanden) Zwei Schalter für die Kartenleselampen befinden sich auf beiden Seiten derDachkonsole. Den jeweiligen Kartenleselampenschalter drücken, um das Licht an- oder auszuschalten.Durch diese Lampe wird ein Lichtstrahl erzeugt, der sich zum Lesen von Landkarten bei Nacht oder alsBeleuchtung eignet. Zum Ausschalten den Schalter ein zweites Mal drücken.
SSA1340A
Mit Schiebedach
Ohne Schiebedach C300A01P
!VORSICHT:
o Bei laufendem Motor benutzen und den Stecker nach Gebrauch des Geräts aus der Steckdose ziehen. Durch die Verwendungbei abgestelltem Motor oder wenn der Stecker des Geräts viele Stunden lang eingesteckt bleibtkann die Batterie entladen werden.
o Elektrische Geräte oder Zubehör, das nicht für 12 V ausgelegt ist,darf nicht an die Steckdose angeschlossen werden.
o Einige elektrische Geräte können elektronische Störungenverursachen, wenn sie an dieSteckdose angeschlossen werden. Diese Geräte können Störrauschen im Radio undandere Störungen in der elektrischen Anlage verursachen.

2
INSTRUMENTE UND BEDIENUNGSELEMENTE
47STEREOANLAGE

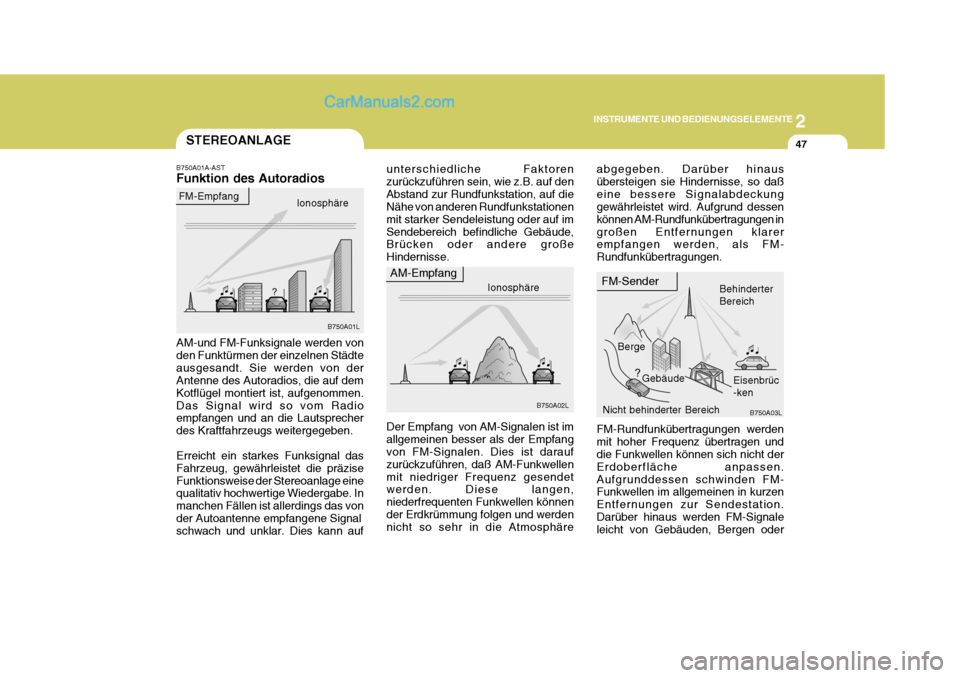

B750A01A-AST Funktion des Autoradios AM-und FM-Funksignale werden von den Funktürmen der einzelnen Städteausgesandt. Sie werden von der Antenne des Autoradios, die auf dem Kotflügel montiert ist, aufgenommen.Das Signal wird so vom Radio empfangen und an die Lautsprecher des Kraftfahrzeugs weitergegeben. Erreicht ein starkes Funksignal das Fahrzeug, gewährleistet die präziseFunktionsweise der Stereoanlage eine qualitativ hochwertige Wiedergabe. In manchen Fällen ist allerdings das vonder Autoantenne empfangene Signal schwach und unklar. Dies kann auf B750A02L
B750A03L
B750A01L unterschiedliche Faktoren zurückzuführen sein, wie z.B. auf denAbstand zur Rundfunkstation, auf die Nähe von anderen Rundfunkstationen mit starker Sendeleistung oder auf imSendebereich befindliche Gebäude, Brücken oder andere große Hindernisse. Der Empfang von AM-Signalen ist im allgemeinen besser als der Empfang von FM-Signalen. Dies ist darauf zurückzuführen, daß AM-Funkwellenmit niedriger Frequenz gesendet werden. Diese langen, niederfrequenten Funkwellen könnender Erdkrümmung folgen und werden nicht so sehr in die Atmosphäre abgegeben. Darüber hinaus übersteigen sie Hindernisse, so daßeine bessere Signalabdeckung gewährleistet wird. Aufgrund dessen können AM-Rundfunkübertragungen ingroßen Entfernungen klarer empfangen werden, als FM- Rundfunkübertragungen. FM-Rundfunkübertragungen werden mit hoher Frequenz übertragen und die Funkwellen können sich nicht der Erdoberfläche anpassen.Aufgrunddessen schwinden FM- Funkwellen im allgemeinen in kurzen Entfernungen zur Sendestation.Darüber hinaus werden FM-Signale leicht von Gebäuden, Bergen oder
AM-Empfang
Ionosphäre FM-Sender
Berge Gebäude Behinderter Bereich
Eisenbrüc-ken
Nicht behinderter Bereich
Ionosphäre
FM-Empfang

2INSTRUMENTE UND BEDIENUNGSELEMENTE
48

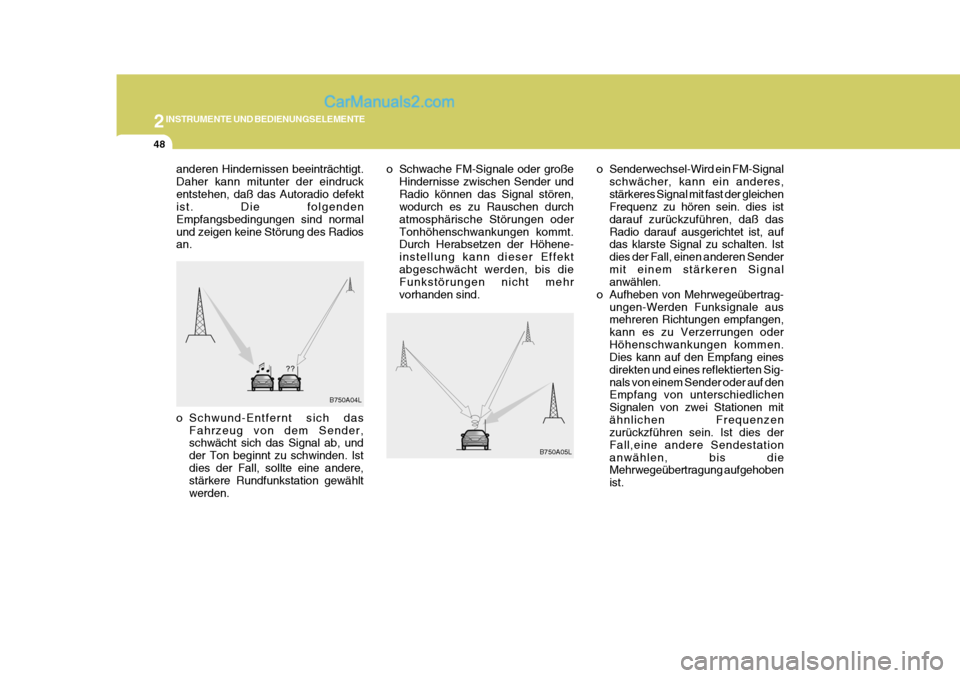

B750A04L
B750A05L
anderen Hindernissen beeinträchtigt. Daher kann mitunter der eindruckentstehen, daß das Autoradio defekt ist. Die folgenden Empfangsbedingungen sind normalund zeigen keine Störung des Radios an.
o Schwund-Entfernt sich das
Fahrzeug von dem Sender, schwächt sich das Signal ab, und der Ton beginnt zu schwinden. Istdies der Fall, sollte eine andere, stärkere Rundfunkstation gewählt werden. o Schwache FM-Signale oder große
Hindernisse zwischen Sender undRadio können das Signal stören, wodurch es zu Rauschen durch atmosphärische Störungen oderTonhöhenschwankungen kommt. Durch Herabsetzen der Höhene- instellung kann dieser Effektabgeschwächt werden, bis die Funkstörungen nicht mehr vorhanden sind. o Senderwechsel-Wird ein FM-Signal
schwächer, kann ein anderes,stärkeres Signal mit fast der gleichen Frequenz zu hören sein. dies ist darauf zurückzuführen, daß dasRadio darauf ausgerichtet ist, auf das klarste Signal zu schalten. Ist dies der Fall, einen anderen Sendermit einem stärkeren Signal anwählen.
o Aufheben von Mehrwegeübertrag- ungen-Werden Funksignale ausmehreren Richtungen empfangen, kann es zu Verzerrungen oderHöhenschwankungen kommen. Dies kann auf den Empfang eines direkten und eines reflektierten Sig-nals von einem Sender oder auf den Empfang von unterschiedlichen Signalen von zwei Stationen mitähnlichen Frequenzen zurückzführen sein. Ist dies der Fall,eine andere Sendestationanwählen, bis die Mehrwegeübertragung aufgehoben ist.

2
INSTRUMENTE UND BEDIENUNGSELEMENTE
49
!

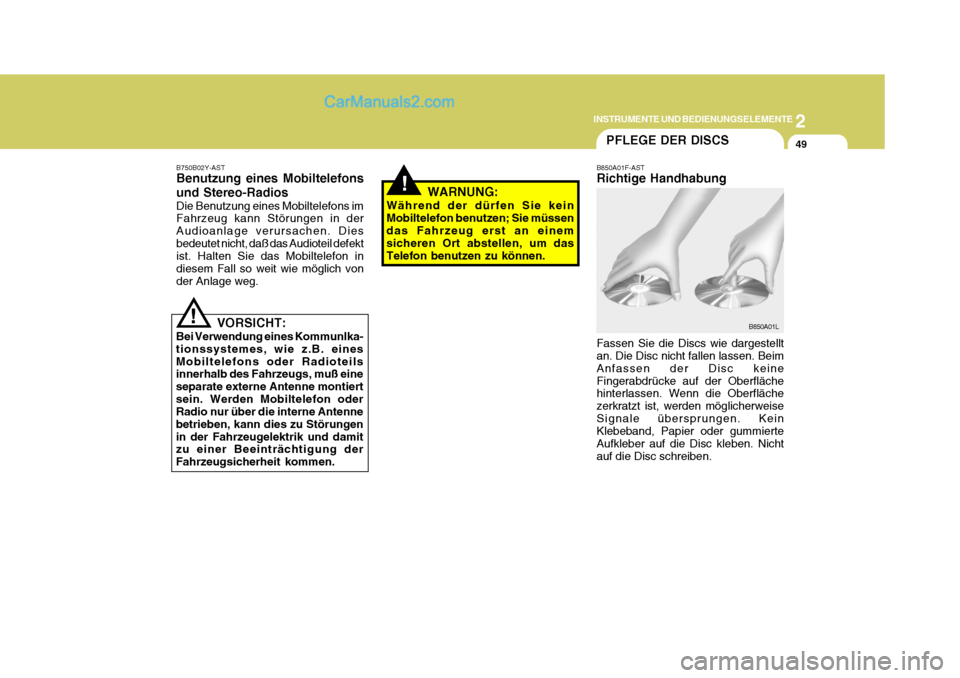

B750B02Y-AST Benutzung eines Mobiltelefons und Stereo-Radios Die Benutzung eines Mobiltelefons im Fahrzeug kann Störungen in der Audioanlage verursachen. Diesbedeutet nicht, daß das Audioteil defekt ist. Halten Sie das Mobiltelefon in diesem Fall so weit wie möglich vonder Anlage weg.
!
VORSICHT:
Bei Verwendung eines Kommunlka- tionssystemes, wie z.B. einesMobiltelefons oder Radioteils innerhalb des Fahrzeugs, muß eine separate externe Antenne montiertsein. Werden Mobiltelefon oder Radio nur über die interne Antenne betrieben, kann dies zu Störungenin der Fahrzeugelektrik und damit zu einer Beeinträchtigung der Fahrzeugsicherheit kommen. WARNUNG:
Während der dürfen Sie keinMobiltelefon benutzen; Sie müssendas Fahrzeug erst an einem sicheren Ort abstellen, um das Telefon benutzen zu können.
B850A01F-AST Richtige Handhabung Fassen Sie die Discs wie dargestellt an. Die Disc nicht fallen lassen. Beim Anfassen der Disc keineFingerabdrücke auf der Oberfläche hinterlassen. Wenn die Oberfläche zerkratzt ist, werden möglicherweiseSignale übersprungen. Kein Klebeband, Papier oder gummierte Aufkleber auf die Disc kleben. Nichtauf die Disc schreiben. PFLEGE DER DISCS
B850A01L

2
INSTRUMENTE UND BEDIENUNGSELEMENTE
53
B870B01Y-AST Automatikantenne (Falls vorhanden) Beim Einschalten des Radios fährt die Antenne automatisch aus, sofern sich der Zündschlüssel in der Position "ON" oder "ACC" befindet. Die Antenne fährtautomatisch wieder ein und verbleibt in dieser Stellung, wenn das Radio ausgeschaltet wird oder derZündschlüssel auf "LOCK" gedreht wird. B870B02P
ANTENNE
B870C01A-GST Manuell ausziehbare Antenne (Falls vorhanden) An dem Fahrzeug befindet sich eine manuell ausziehbare Antenne aus Edelstahl für den Empfang von MW- und UKW-Rund-funksignalen. HINWEIS: Vor der Einfahrt in eine Waschstraße oder eine Garage mit niedrigerDeckenhöhe sicherstellen, daß die Antenne ganz eingezogen ist. B870C02P
!
VORSICHT:
o Beim Einschalten des Radios sicher-stellen, daß niemand in der Nähe der Antenne steht.
o Vor dem Fahren in eine automatische Waschanlage oderbei Durchfahrten mit geringerHöhe die Antenne einfahren.
o Ist die Antenne schmutzig, muß
sie zur Gewährleistung derBetriebsfunktion gereinigt werden.

3
START UND BETRIEB
5

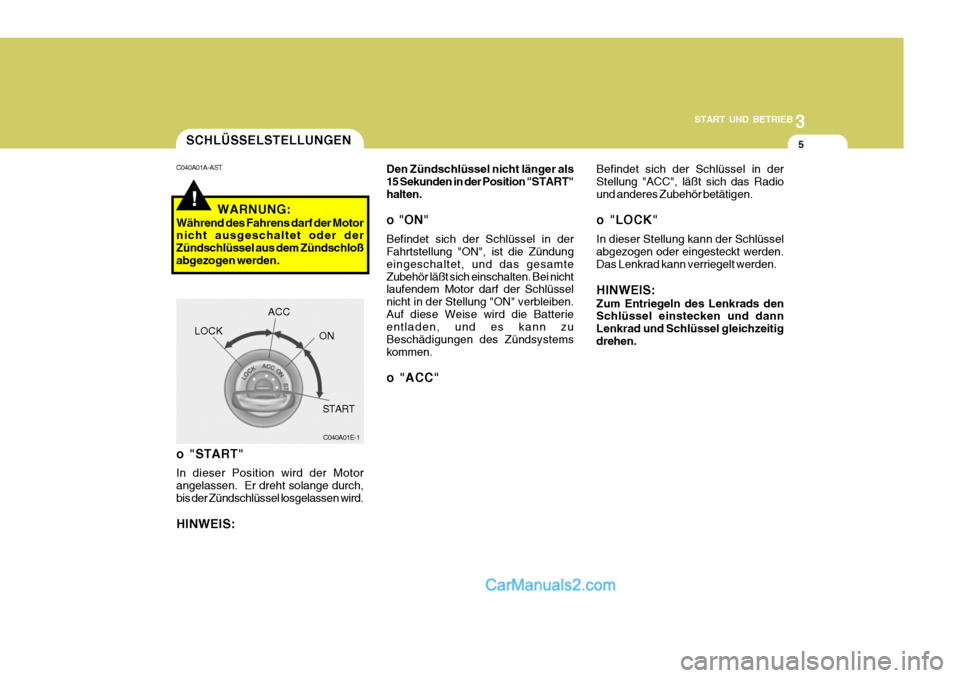

C040A01E-1
LOCK
ACC
ON
START
SCHLÜSSELSTELLUNGEN
!
C040A01A-AST WARNUNG:
Während des Fahrens darf der Motor nicht ausgeschaltet oder der Zündschlüssel aus dem Zündschloßabgezogen werden.
o "START" In dieser Position wird der Motor angelassen. Er dreht solange durch,bis der Zündschlüssel losgelassen wird. HINWEIS: Den Zündschlüssel nicht länger als 15 Sekunden in der Position "START"halten. o "ON" Befindet sich der Schlüssel in der Fahrtstellung "ON", ist die Zündung eingeschaltet, und das gesamteZubehör läßt sich einschalten. Bei nicht laufendem Motor darf der Schlüssel nicht in der Stellung "ON" verbleiben.Auf diese Weise wird die Batterie entladen, und es kann zu Beschädigungen des Zündsystemskommen.
o "ACC"
Befindet sich der Schlüssel in der Stellung "ACC", läßt sich das Radiound anderes Zubehör betätigen.
o "LOCK" In dieser Stellung kann der Schlüssel abgezogen oder eingesteckt werden. Das Lenkrad kann verriegelt werden. HINWEIS: Zum Entriegeln des Lenkrads den Schlüssel einstecken und dann Lenkrad und Schlüssel gleichzeitig drehen.

44SELBSTHILFE
30

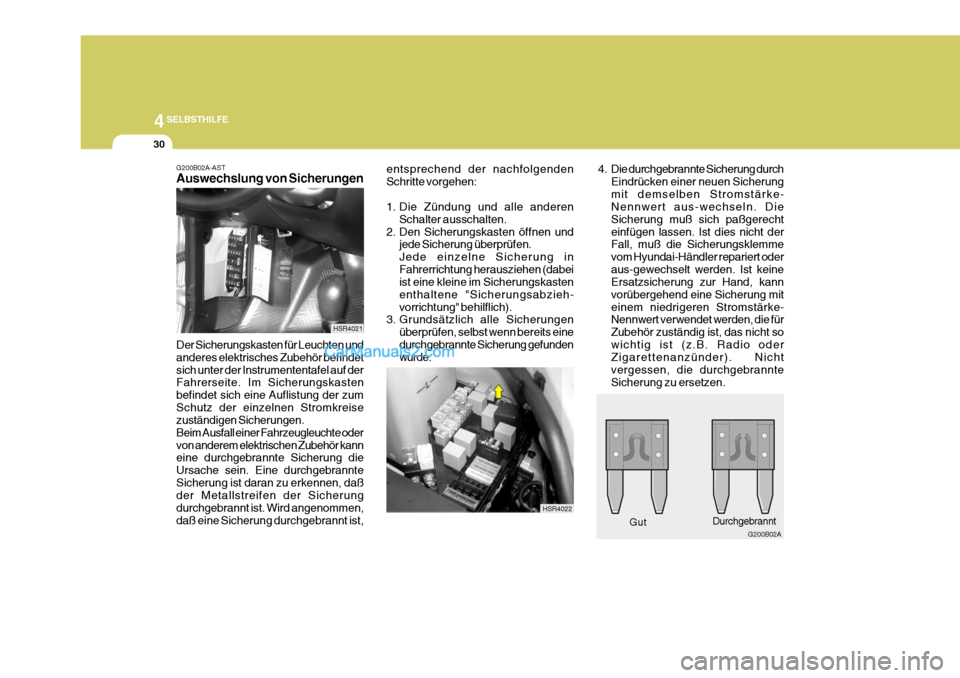

G200B02A-AST Auswechslung von Sicherungen Der Sicherungskasten für Leuchten und anderes elektrisches Zubehör befindetsich unter der Instrumententafel auf der Fahrerseite. Im Sicherungskasten befindet sich eine Auflistung der zumSchutz der einzelnen Stromkreise zuständigen Sicherungen. Beim Ausfall einer Fahrzeugleuchte odervon anderem elektrischen Zubehör kann eine durchgebrannte Sicherung die Ursache sein. Eine durchgebrannteSicherung ist daran zu erkennen, daß der Metallstreifen der Sicherung durchgebrannt ist. Wird angenommen,daß eine Sicherung durchgebrannt ist, HSR4021entsprechend der nachfolgenden Schritte vorgehen:
1. Die Zündung und alle anderen
Schalter ausschalten.
2. Den Sicherungskasten öffnen und jede Sicherung überprüfen. Jede einzelne Sicherung inFahrerrichtung herausziehen (dabei ist eine kleine im Sicherungskasten enthaltene "Sicherungsabzieh-vorrichtung" behilflich).
3. Grundsätzlich alle Sicherungen
überprüfen, selbst wenn bereits einedurchgebrannte Sicherung gefunden wurde.
HSR40224. Die durchgebrannte Sicherung durch
Eindrücken einer neuen Sicherung mit demselben Stromstärke- Nennwert aus-wechseln. Die Sicherung muß sich paßgerechteinfügen lassen. Ist dies nicht der Fall, muß die Sicherungsklemme vom Hyundai-Händler repariert oderaus-gewechselt werden. Ist keine Ersatzsicherung zur Hand, kann vorübergehend eine Sicherung miteinem niedrigeren Stromstärke- Nennwert verwendet werden, die für Zubehör zuständig ist, das nicht sowichtig ist (z.B. Radio oder Zigarettenanzünder). Nicht vergessen, die durchgebrannteSicherung zu ersetzen.
G200B02A
Gut
Durchgebrannt
