Hyundai H-1 (Grand Starex) 2010 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2010, Model line: H-1 (Grand Starex), Model: Hyundai H-1 (Grand Starex) 2010Pages: 345, PDF Size: 40.86 MB
Page 241 of 345

Pannenhilfe
8
6

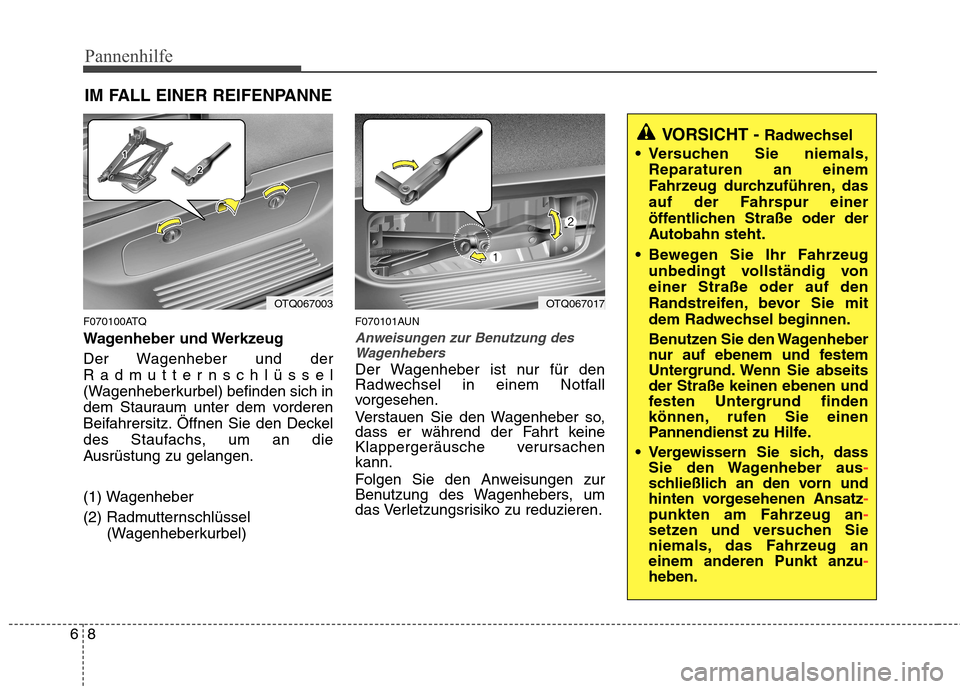

IM FALL EINER REIFENPANNE
F070100ATQ
Wagenheber und Werkzeug
Der Wagenheber und der
Radmutternschlüssel
(Wagenheberkurbel) befinden sich in
dem Stauraum unter dem vorderen
Beifahrersitz. Öffnen Sie den Deckel
des Staufachs, um an die
Ausrüstung zu gelangen.
(1) Wagenheber
(2) Radmutternschlüssel (Wagenheberkurbel) F070101AUN
Anweisungen zur Benutzung des
Wagenhebers
Der Wagenheber ist nur für den
Radwechsel in einem Notfall
vorgesehen.
Verstauen Sie den Wagenheber so,
dass er während der Fahrt keine
Klappergeräusche verursachenkann.
Folgen Sie den Anweisungen zur
Benutzung des Wagenhebers, um
das Verletzungsrisiko zu reduzieren.
OTQ067003
VORSICHT - Radwechsel
Versuchen Sie niemals, Reparaturen an einem
Fahrzeug durchzuführen, das
auf der Fahrspur einer
öffentlichen Straße oder der
Autobahn steht.
Bewegen Sie Ihr Fahrzeug unbedingt vollständig voneiner Straße oder auf den
Randstreifen, bevor Sie mit
dem Radwechsel beginnen.
Benutzen Sie den Wagenheber
nur auf ebenem und festem
Untergrund. Wenn Sie abseitsder Straße keinen ebenen und
festen Untergrund finden
können, rufen Sie einen
Pannendienst zu Hilfe.
Vergewissern Sie sich, dass Sie den Wagenheber aus
-
schließlich an den vorn und
hinten vorgesehenen Ansatz
-
punkten am Fahrzeug an-
setzen und versuchen Sie
niemals, das Fahrzeug aneinem anderen Punkt anzu
-
heben.
OTQ067017
Page 242 of 345

69
Pannenhilfe
F070200AEN

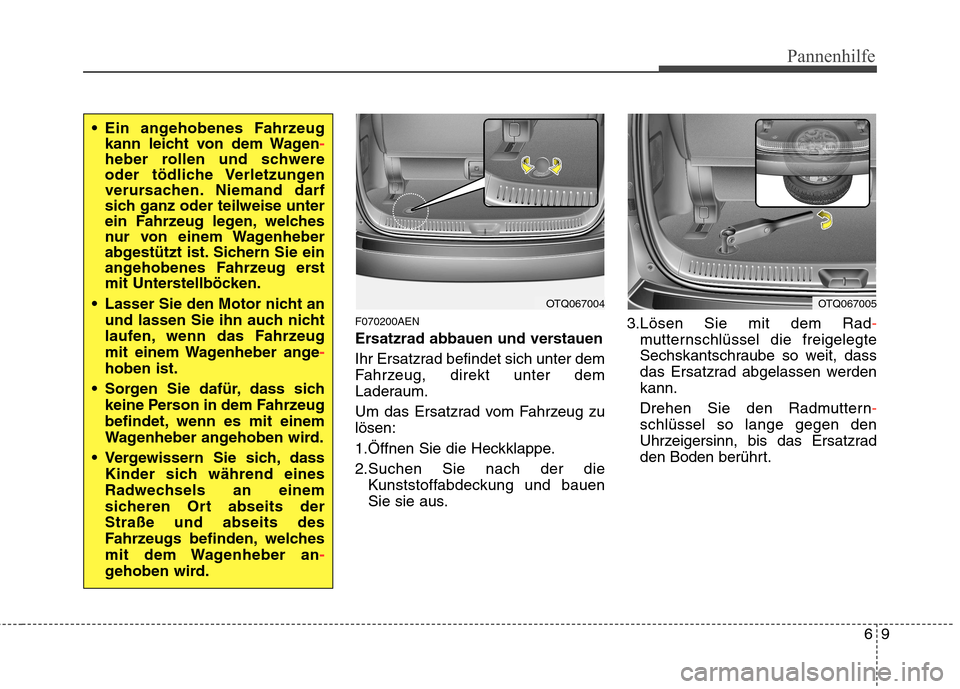

Ersatzrad abbauen und verstauen
Ihr Ersatzrad befindet sich unter dem
Fahrzeug, direkt unter dem
Laderaum.
Um das Ersatzrad vom Fahrzeug zu lösen:
1.Öffnen Sie die Heckklappe.
2.Suchen Sie nach der dieKunststoffabdeckung und bauen
Sie sie aus. 3.Lösen Sie mit dem Rad-
mutternschlüssel die freigelegte
Sechskantschraube so weit, dass
das Ersatzrad abgelassen werdenkann.
Drehen Sie den Radmuttern
-
schlüssel so lange gegen den
Uhrzeigersinn, bis das Ersatzrad
den Boden berührt.
Ein angehobenes Fahrzeug
kann leicht von dem Wagen
-
heber rollen und schwere
oder tödliche Verletzungen
verursachen. Niemand darf
sich ganz oder teilweise unter
ein Fahrzeug legen, welches
nur von einem Wagenheber
abgestützt ist. Sichern Sie ein
angehobenes Fahrzeug erst
mit Unterstellböcken.
Lasser Sie den Motor nicht an und lassen Sie ihn auch nicht
laufen, wenn das Fahrzeug
mit einem Wagenheber ange
-
hoben ist.
Sorgen Sie dafür, dass sich keine Person in dem Fahrzeug
befindet, wenn es mit einem
Wagenheber angehoben wird.
Vergewissern Sie sich, dass Kinder sich während eines
Radwechsels an einem
sicheren Ort abseits derStraße und abseits des
Fahrzeugs befinden, welches
mit dem Wagenheber an
-
gehoben wird.
OTQ067004OTQ067005
Page 243 of 345

Pannenhilfe
10
6

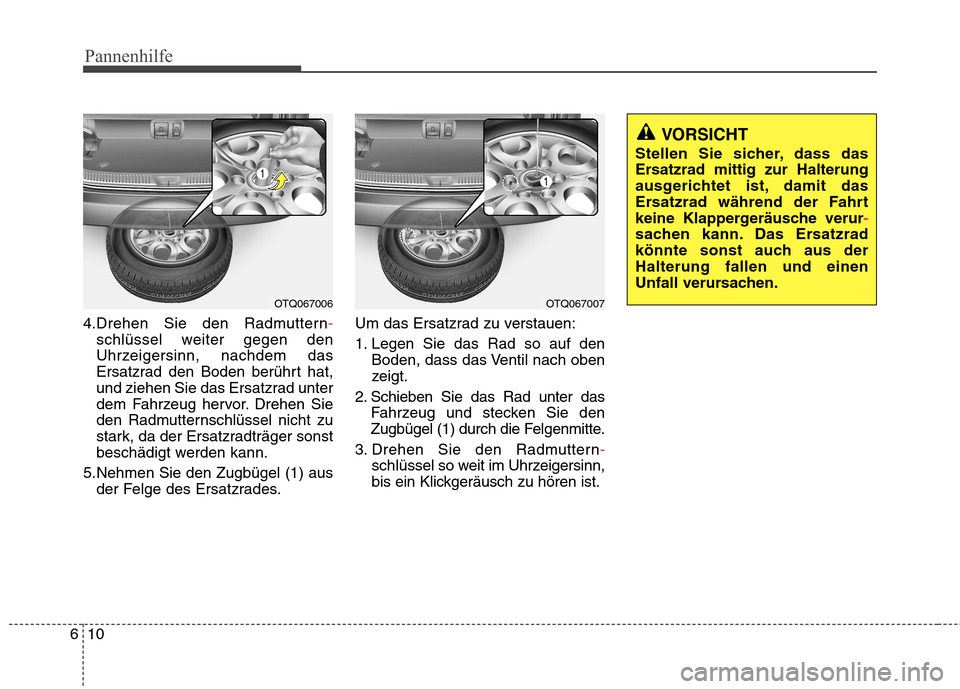

4.Drehen Sie den Radmuttern-
schlüssel weiter gegen den
Uhrzeigersinn, nachdem das
Ersatzrad den Boden berührt hat,
und ziehen Sie das Ersatzrad unter
dem Fahrzeug hervor. Drehen Sie
den Radmutternschlüssel nicht zu
stark, da der Ersatzradträger sonst
beschädigt werden kann.
5.Nehmen Sie den Zugbügel (1) aus der Felge des Ersatzrades. Um das Ersatzrad zu verstauen:
1. Legen Sie das Rad so auf den
Boden, dass das Ventil nach oben
zeigt.
2. Schieben Sie das Rad unter das Fahrzeug und stecken Sie den
Zugbügel (1) durch die Felgenmitte.
3. Drehen Sie den Radmuttern
-
schlü ssel so weit im Uhrzeigersinn,
bis ein Klickgeräusch zu hören ist.
VORSICHT
Stellen Sie sicher, dass das
Ersatzrad mittig zur Halterung
ausgerichtet ist, damit das
Ersatzrad während der Fahrt
keine Klappergeräusche verur
-
sachen kann. Das Ersatzrad
könnte sonst auch aus derHalterung fallen und einen
Unfall verursachen.
OTQ067006OTQ067007
Page 244 of 345

611
Pannenhilfe
F070300ATQ

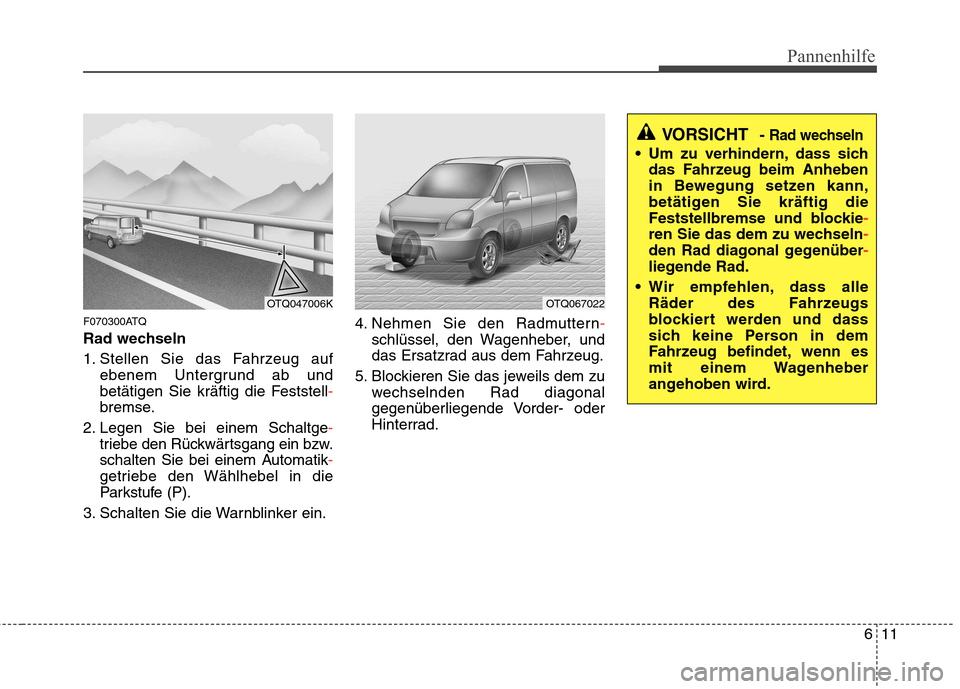

Rad wechseln
1. Stellen Sie das Fahrzeug aufebenem Untergrund ab und
betätigen Sie kräftig die Feststell
-
bremse.
2. Legen Sie bei einem Schaltge
-
triebe den Rückwärtsgang ein bzw.
schalten Sie bei einem Automatik
-
getriebe den Wählhebel in die
Parkstufe (P).
3. Schalten Sie die Warnblinker ein. 4. Nehmen Sie den Radmuttern
-
schlüssel, den Wagenheber, und
das Ersatzrad aus dem Fahrzeug.
5. Blockieren Sie das jeweils dem zu wechselnden Rad diagonal
gegenüberliegende Vorder- oder
Hinterrad.
OTQ047006KOTQ067022
VORSICHT - Rad wechseln
Um zu verhindern, dass sich
das Fahrzeug beim Anheben
in Bewegung setzen kann,
betätigen Sie kräftig die
Feststellbremse und blockie
-
ren Sie das dem zu wechseln-
den Rad diagonal gegenüber-
liegende Rad.
Wir empfehlen, dass alle Räder des Fahrzeugs
blockiert werden und dass
sich keine Person in dem
Fahrzeug befindet, wenn es
mit einem Wagenheber
angehoben wird.
Page 245 of 345

Pannenhilfe
12
6
VORSICHT
- Wagenheberposition
Um das Verletzungsrisiko zu
reduzieren, benutzen Sie zum
Anheben des Fahrzeugs
ausschließlich den mitgelieferten
Wagenheber und die vorgege
-
benen Aufnahmepunkte und
heben Sie das Fahrzeugniemals an anderen als den
vorgesehenen Stellen an.

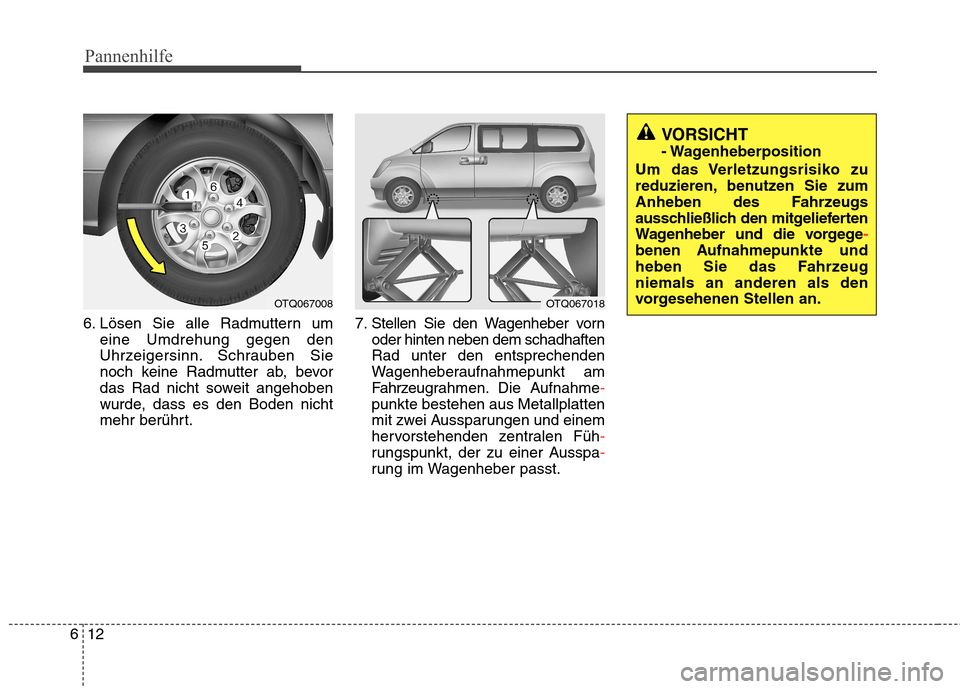

6. Lösen Sie alle Radmuttern um eine Umdrehung gegen den
Uhrzeigersinn. Schrauben Sie
noch keine Radmutter ab, bevor
das Rad nicht soweit angehoben
wurde, dass es den Boden nicht
mehr berührt. 7. Stellen Sie den Wagenheber vorn
oder hinten neben dem schadhaftenRad unter den entsprechenden
Wagenheberaufnahmepunkt am
Fahrzeugrahmen. Die Aufnahme
-
punkte bestehen aus Metallplatten
mit zwei Aussparungen und einem
hervorstehenden zentralen Füh
-
rungspunkt, der zu einer Ausspa-
rung im Wagenheber passt.
OTQ067008OTQ067018
Page 246 of 345

613
Pannenhilfe

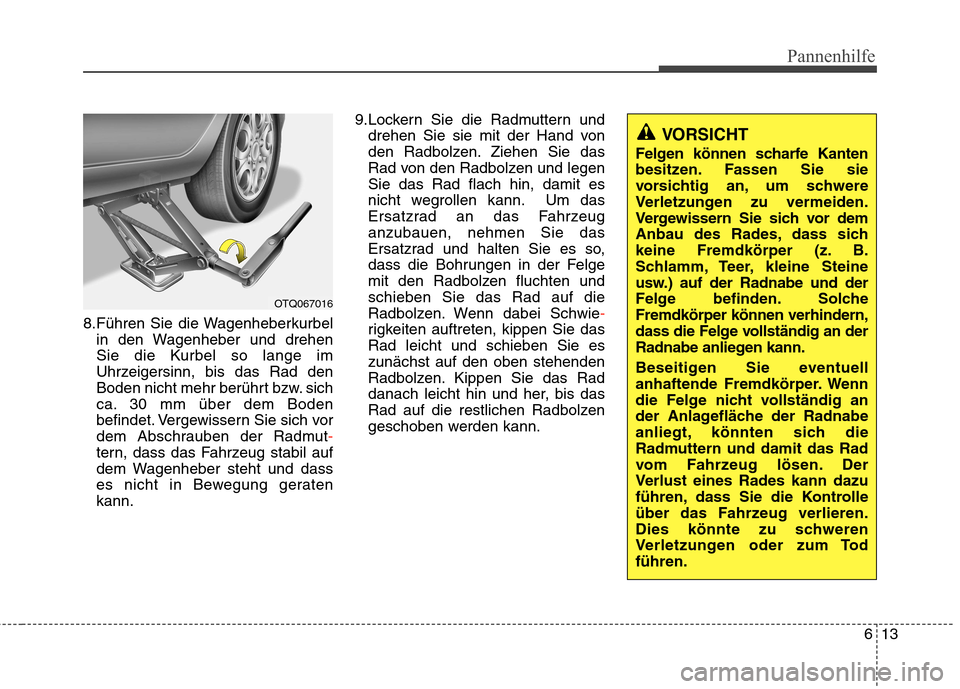

8.Führen Sie die Wagenheberkurbelin den Wagenheber und drehen
Sie die Kurbel so lange im
Uhrzeigersinn, bis das Rad den
Boden nicht mehr berührt bzw. sich
ca. 30 mm über dem Boden
befindet. Vergewissern Sie sich vor
dem Abschrauben der Radmut
-
tern, dass das Fahrzeug stabil auf
dem Wagenheber steht und dass
es nicht in Bewegung geratenkann. 9.Lockern Sie die Radmuttern und
drehen Sie sie mit der Hand von
den Radbolzen. Ziehen Sie das
Rad von den Radbolzen und legenSie das Rad flach hin, damit es
nicht wegrollen kann. Um das
Ersatzrad an das Fahrzeuganzubauen, nehmen Sie das
Ersatzrad und halten Sie es so,
dass die Bohrungen in der Felge
mit den Radbolzen fluchten undschieben Sie das Rad auf die
Radbolzen. Wenn dabei Schwie
-
rigkeiten auftreten, kippen Sie das Rad leicht und schieben Sie eszunächst auf den oben stehenden
Radbolzen. Kippen Sie das Rad
danach leicht hin und her, bis das
Rad auf die restlichen Radbolzen
geschoben werden kann.
OTQ067016
VORSICHT
Felgen können scharfe Kanten
besitzen. Fassen Sie sie
vorsichtig an, um schwere
Verletzungen zu vermeiden.
Vergewissern Sie sich vor dem
Anbau des Rades, dass sich
keine Fremdkörper (z. B.
Schlamm, Teer, kleine Steine
usw.) auf der Radnabe und der
Felge befinden. SolcheFremdkörper können verhindern,
dass die Felge vollständig an der
Radnabe anliegen kann.
Beseitigen Sie eventuell
anhaftende Fremdkörper. Wenn
die Felge nicht vollständig an
der Anlagefläche der Radnabe
anliegt, könnten sich die
Radmuttern und damit das Rad
vom Fahrzeug lösen. Der
Verlust eines Rades kann dazu
führen, dass Sie die Kontrolle
über das Fahrzeug verlieren.
Dies könnte zu schweren
Verletzungen oder zum Todführen.
Page 247 of 345

Pannenhilfe
14
6

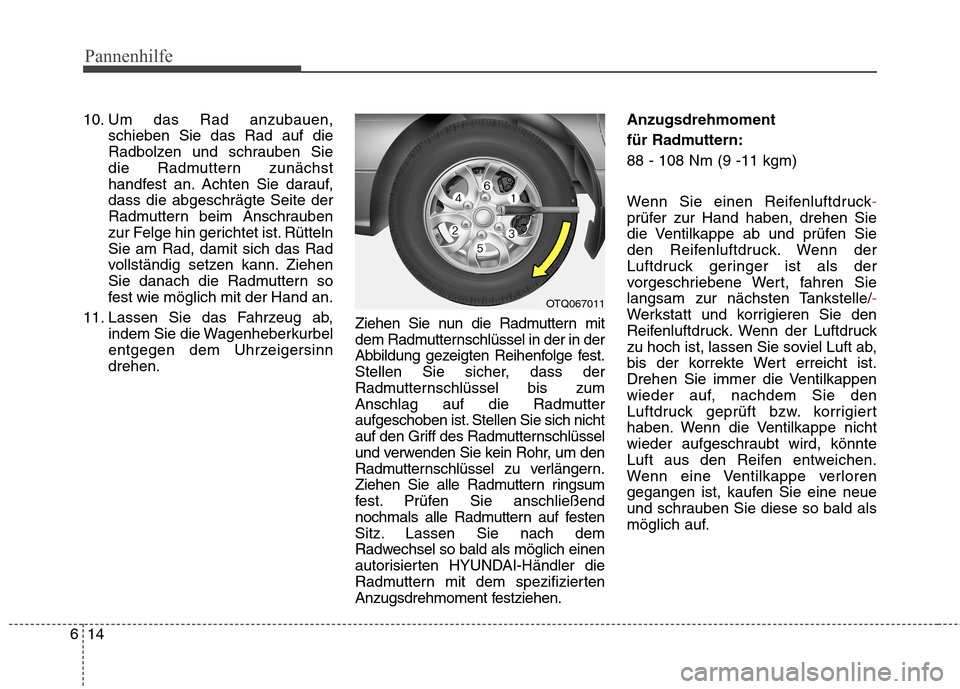

10. Um das Rad anzubauen,
schieben Sie das Rad auf die
Radbolzen und schrauben Sie
die Radmuttern zunächst
handfest an. Achten Sie darauf,dass die abgeschrägte Seite der
Radmuttern beim Anschrauben
zur Felge hin gerichtet ist. RüttelnSie am Rad, damit sich das Rad
vollständig setzen kann. Ziehen
Sie danach die Radmuttern so
fest wie möglich mit der Hand an.
11. Lassen Sie das Fahrzeug ab, indem Sie die Wagenheberkurbel
entgegen dem Uhrzeigersinndrehen. Ziehen Sie nun die Radmuttern mit
dem Radmutternschlüssel in der in der
Abbildung gezeigten Reihenfolge fest.
Stellen Sie sicher, dass der
Radmutternschlüssel bis zum
Anschlag auf die Radmutter
aufgeschoben ist. Stellen Sie sich nicht
auf den Griff des Radmutternschlüssel
und verwenden Sie kein Rohr, um den
Radmutternschlüssel zu verlängern.
Ziehen Sie alle Radmuttern ringsum
fest. Prüfen Sie anschließend
nochmals alle Radmuttern auf festen
Sitz. Lassen Sie nach dem
Radwechsel so bald als möglich einen
autorisierten HYUNDAI-Händler die
Radmuttern mit dem spezifizierten
Anzugsdrehmoment festziehen. Anzugsdrehmoment
für Radmuttern:88 - 108 Nm (9 -11 kgm)
Wenn Sie einen Reifenluftdruck
-
prüfer zur Hand haben, drehen Sie
die Ventilkappe ab und prüfen Sie
den Reifenluftdruck. Wenn der
Luftdruck geringer ist als der
vorgeschriebene Wert, fahren Sie
langsam zur nächsten Tankstelle/
-
Werkstatt und korrigieren Sie den
Reifenluftdruck. Wenn der Luftdruck
zu hoch ist, lassen Sie soviel Luft ab,
bis der korrekte Wert erreicht ist.
Drehen Sie immer die Ventilkappen
wieder auf, nachdem Sie den
Luftdruck geprüft bzw. korrigiert
haben. Wenn die Ventilkappe nicht
wieder aufgeschraubt wird, könnte
Luft aus den Reifen entweichen.
Wenn eine Ventilkappe verloren
gegangen ist, kaufen Sie eine neue
und schrauben Sie diese so bald als
möglich auf.OTQ067011
Page 248 of 345

615
Pannenhilfe

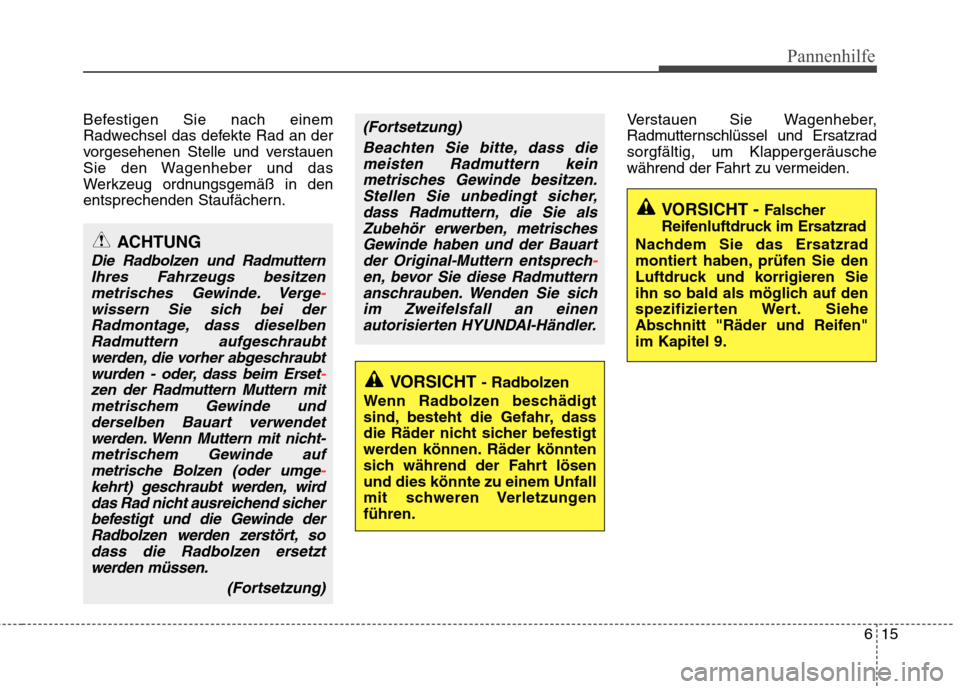

Befestigen Sie nach einem
Radwechsel das defekte Rad an der
vorgesehenen Stelle und verstauen
Sie den Wagenheber und das
Werkzeug ordnungsgemäß in den
entsprechenden Staufächern.Verstauen Sie Wagenheber,
Radmutternschlüssel und Ersatzradsorgfältig, um Klappergeräusche
während der Fahrt zu vermeiden.
ACHTUNG
Die Radbolzen und Radmuttern
Ihres Fahrzeugs besitzenmetrisches Gewinde. Verge
-
wissern Sie sich bei derRadmontage, dass dieselbenRadmuttern aufgeschraubt werden, die vorher abgeschraubtwurden - oder, dass beim Erset
-
zen der Radmuttern Muttern mitmetrischem Gewinde undderselben Bauart verwendet werden. Wenn Muttern mit nicht-metrischem Gewinde aufmetrische Bolzen (oder umge
-
kehrt) geschraubt werden, wirddas Rad nicht ausreichend sicherbefestigt und die Gewinde der Radbolzen werden zerstört, sodass die Radbolzen ersetztwerden müssen.
(Fortsetzung)
(Fortsetzung)
Beachten Sie bitte, dass diemeisten Radmuttern keinmetrisches Gewinde besitzen.Stellen Sie unbedingt sicher, dass Radmuttern, die Sie alsZubehör erwerben, metrischesGewinde haben und der Bauart der Original-Muttern entsprech
-
en, bevor Sie diese Radmutternanschrauben. Wenden Sie sichim Zweifelsfall an einen autorisierten HYUNDAI-Händler.
VORSICHT - Radbolzen
Wenn Radbolzen beschädigt
sind, besteht die Gefahr, dass
die Räder nicht sicher befestigt
werden können. Räder könnten
sich während der Fahrt lösenund dies könnte zu einem Unfall
mit schweren Verletzungenführen.
VORSICHT - Falscher
Reifenluftdruck im Ersatzrad
Nachdem Sie das Ersatzrad
montiert haben, prüfen Sie den
Luftdruck und korrigieren Sie
ihn so bald als möglich auf den
spezifizierten Wert. Siehe
Abschnitt "Räder und Reifen"im Kapitel 9.
Page 249 of 345

Pannenhilfe
16
6

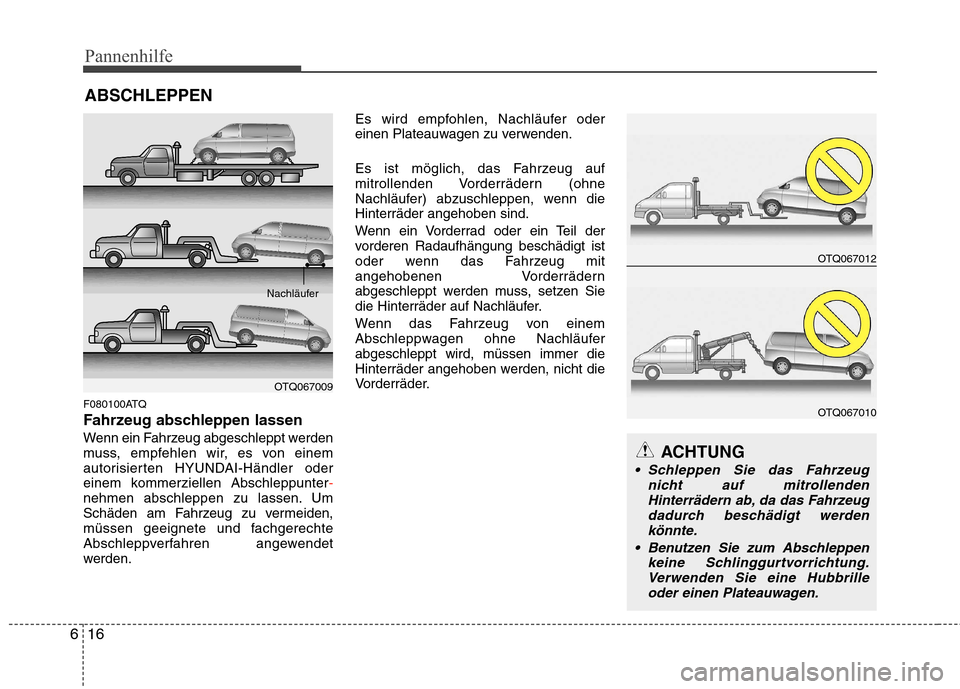

ABSCHLEPPEN
F080100ATQ
Fahrzeug abschleppen lassen
Wenn ein Fahrzeug abgeschleppt werden
muss, empfehlen wir, es von einem
autorisierten HYUNDAI-Händler oder
einem kommerziellen Abschleppunter
-nehmen abschleppen zu lassen. Um
Schäden am Fahrzeug zu vermeiden,
müssen geeignete und fachgerechte
Abschleppverfahren angewendet
werden. Es wird empfohlen, Nachläufer oder
einen Plateauwagen zu verwenden.
Es ist möglich, das Fahrzeug auf
mitrollenden Vorderrädern (ohne
Nachläufer) abzuschleppen, wenn dieHinterräder angehoben sind.
Wenn ein Vorderrad oder ein Teil der
vorderen Radaufhängung beschädigt ist
oder wenn das Fahrzeug mit
angehobenen Vorderrädern
abgeschleppt werden muss, setzen Sie
die Hinterräder auf Nachläufer.
Wenn das Fahrzeug von einem
Abschleppwagen ohne Nachläuferabgeschleppt wird, müssen immer die
Hinterräder angehoben werden, nicht die
Vorderräder.
ACHTUNG
Schleppen Sie das Fahrzeug
nicht auf mitrollendenHinterrädern ab, da das Fahrzeug
dadurch beschädigt werden könnte.
Benutzen Sie zum Abschleppen keine Schlinggurtvorrichtung.Verwenden Sie eine Hubbrille
oder einen Plateauwagen.
OTQ067012
OTQ067010
OTQ067009
Nachläufer
Page 250 of 345

617
Pannenhilfe

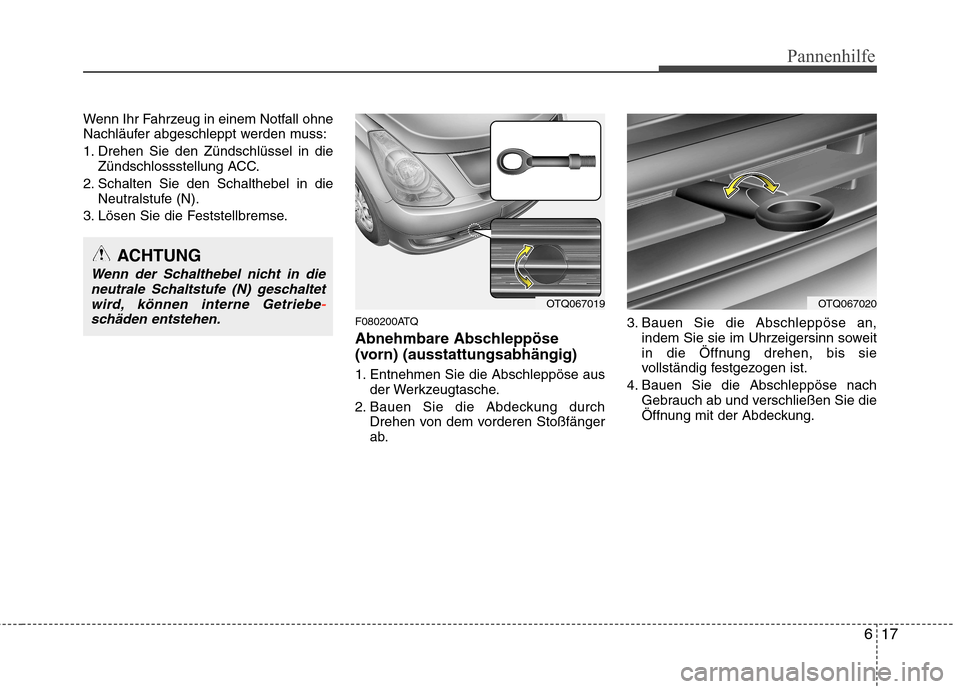

Wenn Ihr Fahrzeug in einem Notfall ohne
Nachläufer abgeschleppt werden muss:
1. Drehen Sie den Zündschlüssel in dieZündschlossstellung ACC.
2. Schalten Sie den Schalthebel in die Neutralstufe (N).
3. Lösen Sie die Feststellbremse.
F080200ATQ
Abnehmbare Abschleppöse
(vorn) (ausstattungsabhängig)
1. Entnehmen Sie die Abschleppöse ausder Werkzeugtasche.
2. Bauen Sie die Abdeckung durch Drehen von dem vorderen Stoßfänger
ab. 3. Bauen Sie die Abschleppöse an,
indem Sie sie im Uhrzeigersinn soweit
in die Öffnung drehen, bis sie
vollständig festgezogen ist.
4. Bauen Sie die Abschleppöse nach Gebrauch ab und verschließen Sie die
Öffnung mit der Abdeckung.
ACHTUNG
Wenn der Schalthebel nicht in die
neutrale Schaltstufe (N) geschaltetwird, können interne Getriebe
-schäden entstehen.
OTQ067019OTQ067020
