Hyundai H-1 (Grand Starex) 2010 Manual del propietario (in Spanish)

Características del vehículo
38
4

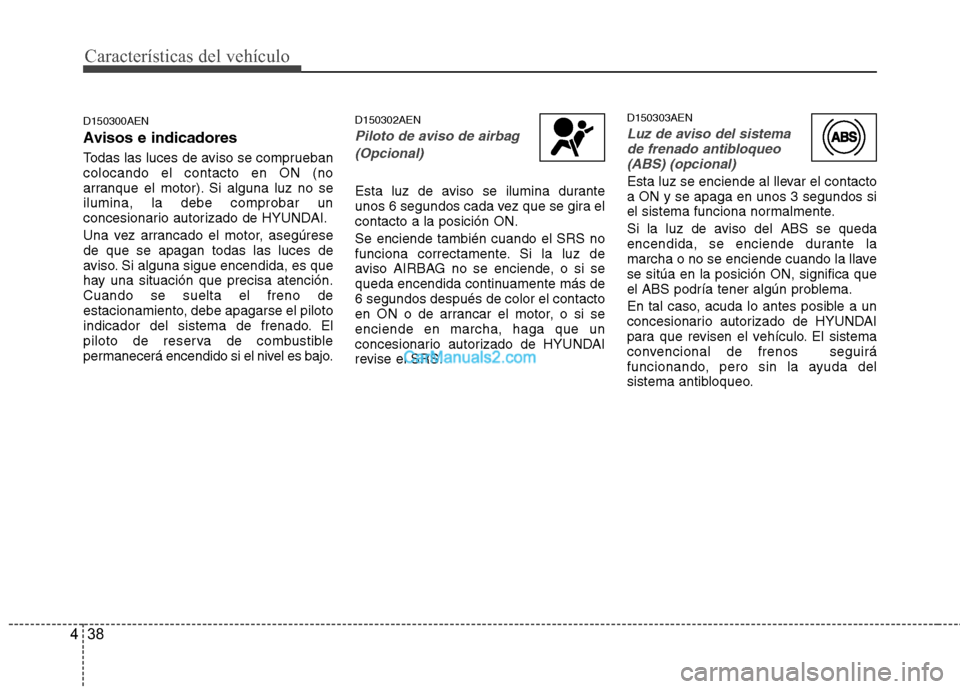

D150300AEN
Avisos e indicadores
Todas las luces de aviso se comprueban colocando el contacto en ON (no
arranque el motor). Si alguna luz no seilumina, la debe comprobar un
concesionario autorizado de HYUNDAI.
Una vez arrancado el motor, asegúrese de que se apagan todas las luces de
aviso. Si alguna sigue encendida, es que
hay una situación que precisa atención.Cuando se suelta el freno de
estacionamiento, debe apagarse el piloto
indicador del sistema de frenado. El
piloto de reserva de combustible
permanecerá encendido si el nivel es bajo. D150302AEN
Piloto de aviso de airbag
(Opcional)
Esta luz de aviso se ilumina durante
unos 6 segundos cada vez que se gira elcontacto a la posición ON. Se enciende también cuando el SRS no
funciona correctamente. Si la luz de
aviso AIRBAG no se enciende, o si se
queda encendida continuamente más de6 segundos después de color el contacto
en ON o de arrancar el motor, o si seenciende en marcha, haga que un
concesionario autorizado de HYUNDAI
revise el SRS. D150303AEN
Luz de aviso del sistema
de frenado antibloqueo
(ABS) (opcional)
Esta luz se enciende al llevar el contacto a ON y se apaga en unos 3 segundos si
el sistema funciona normalmente.
Si la luz de aviso del ABS se queda
encendida, se enciende durante la
marcha o no se enciende cuando la llavese sitúa en la posición ON, significa que
el ABS podría tener algún problema.
En tal caso, acuda lo antes posible a un
concesionario autorizado de HYUNDAI
para que revisen el vehículo. El sistema
convencional de frenos seguirá
funcionando, pero sin la ayuda del
sistema antibloqueo.

439
Características del vehículo

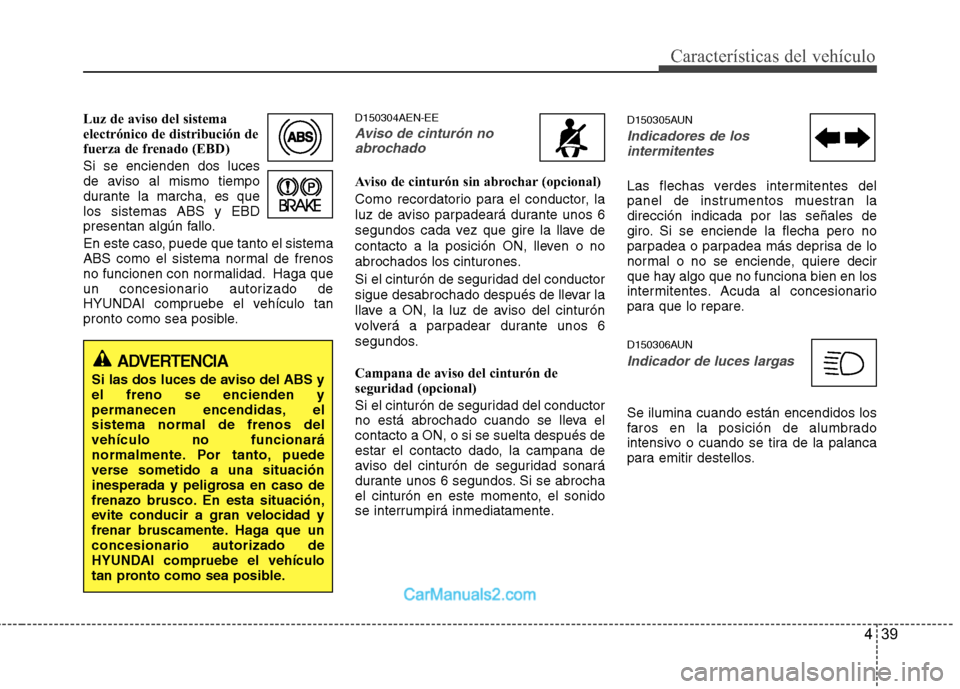

Luz de aviso del sistema
electrónico de distribución de
fuerza de frenado (EBD) Si se encienden dos luces
de aviso al mismo tiempo
durante la marcha, es quelos sistemas ABS y EBD
presentan algún fallo.
En este caso, puede que tanto el sistema
ABS como el sistema normal de frenos
no funcionen con normalidad. Haga que
un concesionario autorizado de
HYUNDAI compruebe el vehículo tan
pronto como sea posible.D150304AEN-EEAviso de cinturón no
abrochado
Aviso de cinturón sin abrochar (opcional)
Como recordatorio para el conductor, la
luz de aviso parpadeará durante unos 6
segundos cada vez que gire la llave de
contacto a la posición ON, lleven o no
abrochados los cinturones.
Si el cinturón de seguridad del conductor
sigue desabrochado después de llevar la
llave a ON, la luz de aviso del cinturón
volverá a parpadear durante unos 6
segundos.
Campana de aviso del cinturón de
seguridad (opcional)
Si el cinturón de seguridad del conductor
no está abrochado cuando se lleva elcontacto a ON, o si se suelta después de
estar el contacto dado, la campana de
aviso del cinturón de seguridad sonará
durante unos 6 segundos. Si se abrocha
el cinturón en este momento, el sonido
se interrumpirá inmediatamente. D150305AUN
Indicadores de los
intermitentes
Las flechas verdes intermitentes del
panel de instrumentos muestran ladirección indicada por las señales de
giro. Si se enciende la flecha pero no
parpadea o parpadea más deprisa de lo
normal o no se enciende, quiere decir
que hay algo que no funciona bien en los
intermitentes. Acuda al concesionario
para que lo repare.
D150306AUN
Indicador de luces largas
Se ilumina cuando están encendidos los
faros en la posición de alumbrado
intensivo o cuando se tira de la palanca
para emitir destellos.
ADVERTENCIA
Si las dos luces de aviso del ABS y el freno se encienden y
permanecen encendidas, elsistema normal de frenos delvehículo no funcionará
normalmente. Por tanto, puede
verse sometido a una situación
inesperada y peligrosa en caso de
frenazo brusco. En esta situación,
evite conducir a gran velocidad y
frenar bruscamente. Haga que unconcesionario autorizado de
HYUNDAI compruebe el vehículo
tan pronto como sea posible.

Características del vehículo
40
4

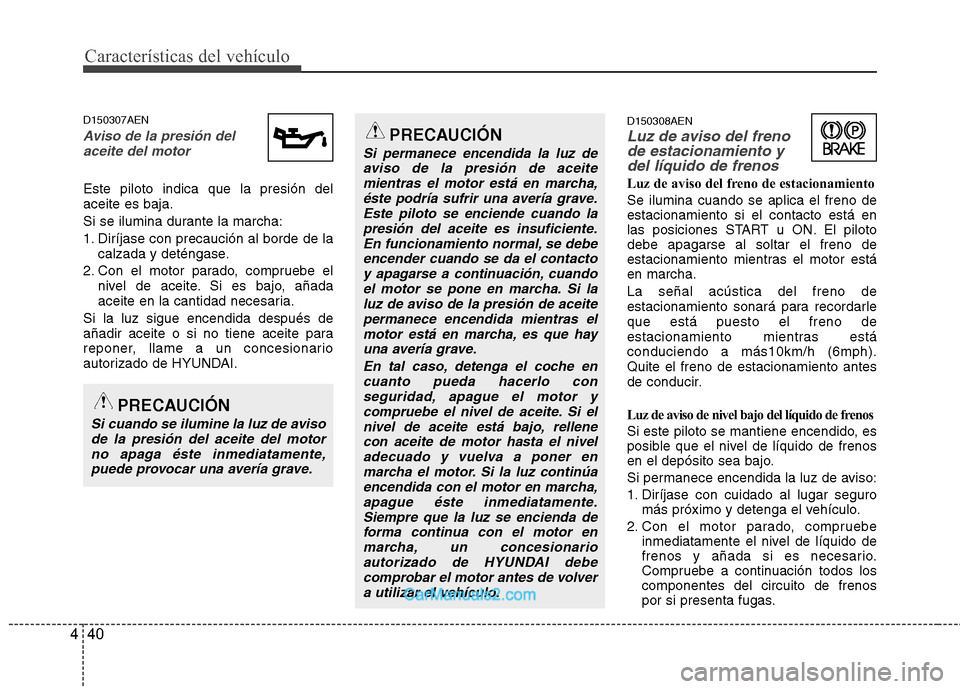

D150307AEN
Aviso de la presión del
aceite del motor
Este piloto indica que la presión del aceite es baja.
Si se ilumina durante la marcha:
1. Diríjase con precaución al borde de la calzada y deténgase.
2. Con el motor parado, compruebe el nivel de aceite. Si es bajo, añada
aceite en la cantidad necesaria.
Si la luz sigue encendida después de
añadir aceite o si no tiene aceite para
reponer, llame a un concesionario
autorizado de HYUNDAI. D150308AEN
Luz de aviso del freno
de estacionamiento ydel líquido de frenos
Luz de aviso del freno de estacionamiento Se ilumina cuando se aplica el freno de estacionamiento si el contacto está en
las posiciones START u ON. El pilotodebe apagarse al soltar el freno de
estacionamiento mientras el motor estáen marcha. La señal acústica del freno de
estacionamiento sonará para recordarleque está puesto el freno de
estacionamiento mientras estáconduciendo a más10km/h (6mph).Quite el freno de estacionamiento antes
de conducir.
Luz de aviso de nivel bajo del líquido de frenos
Si este piloto se mantiene encendido, es
posible que el nivel de líquido de frenos
en el depósito sea bajo.
Si permanece encendida la luz de aviso:
1. Diríjase con cuidado al lugar seguro más próximo y detenga el vehículo.
2. Con el motor parado, compruebe inmediatamente el nivel de líquido de
frenos y añada si es necesario.
Compruebe a continuación todos loscomponentes del circuito de frenos
por si presenta fugas.
PRECAUCIÓN
Si cuando se ilumine la luz de aviso
de la presión del aceite del motorno apaga éste inmediatamente,puede provocar una avería grave.
PRECAUCIÓN
Si permanece encendida la luz de
aviso de la presión de aceite mientras el motor está en marcha,éste podría sufrir una avería grave. Este piloto se enciende cuando la
presión del aceite es insuficiente. En funcionamiento normal, se debeencender cuando se da el contacto
y apagarse a continuación, cuandoel motor se pone en marcha. Si la luz de aviso de la presión de aceitepermanece encendida mientras el
motor está en marcha, es que hayuna avería grave.
En tal caso, detenga el coche encuanto pueda hacerlo conseguridad, apague el motor y
compruebe el nivel de aceite. Si el nivel de aceite está bajo, rellenecon aceite de motor hasta el niveladecuado y vuelva a poner en
marcha el motor. Si la luz continúaencendida con el motor en marcha,apague éste inmediatamente.Siempre que la luz se encienda de
forma continua con el motor enmarcha, un concesionarioautorizado de HYUNDAI debecomprobar el motor antes de volver
a utilizar el vehículo.

441
Características del vehículo

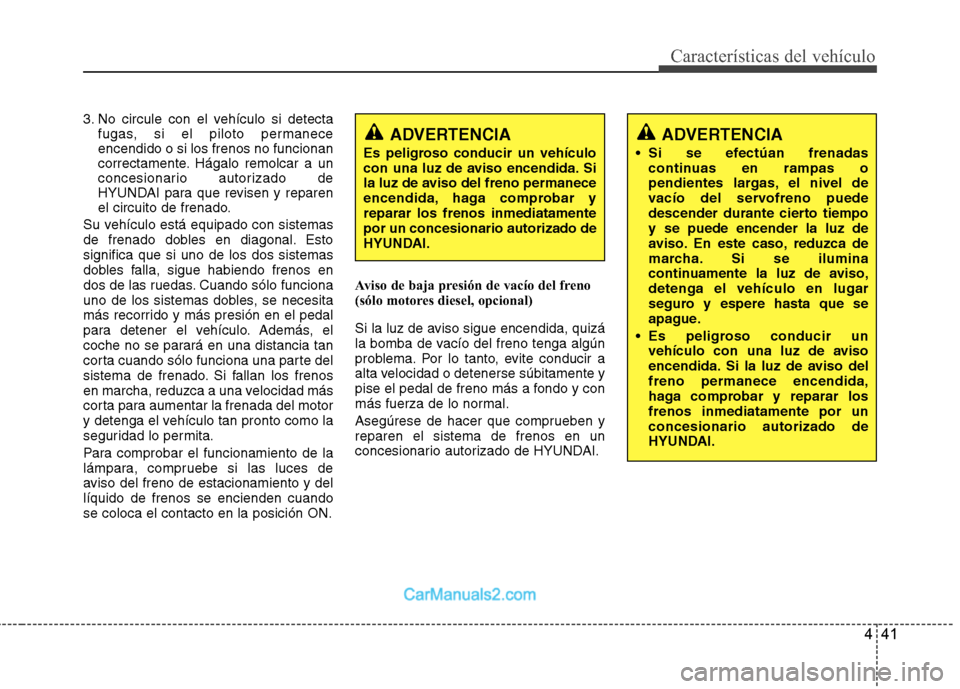

3. No circule con el vehículo si detectafugas, si el piloto permanece encendido o si los frenos no funcionan
correctamente. Hágalo remolcar a un
concesionario autorizado de
HYUNDAI para que revisen y reparen
el circuito de frenado.
Su vehículo está equipado con sistemas
de frenado dobles en diagonal. Estosignifica que si uno de los dos sistemas
dobles falla, sigue habiendo frenos en
dos de las ruedas. Cuando sólo funciona
uno de los sistemas dobles, se necesita
más recorrido y más presión en el pedal
para detener el vehículo. Además, el
coche no se parará en una distancia tan
corta cuando sólo funciona una parte del
sistema de frenado. Si fallan los frenos
en marcha, reduzca a una velocidad más
corta para aumentar la frenada del motor
y detenga el vehículo tan pronto como la
seguridad lo permita.
Para comprobar el funcionamiento de la
lámpara, compruebe si las luces de
aviso del freno de estacionamiento y dellíquido de frenos se encienden cuandose coloca el contacto en la posición ON. Aviso de baja presión de vacío del freno
(sólo motores diesel, opcional)
Si la luz de aviso sigue encendida, quizá
la bomba de vacío del freno tenga algún
problema. Por lo tanto, evite conducir a
alta velocidad o detenerse súbitamente y
pise el pedal de freno más a fondo y con
más fuerza de lo normal.
Asegúrese de hacer que comprueben y reparen el sistema de frenos en un
concesionario autorizado de HYUNDAI.
ADVERTENCIA
Es peligroso conducir un vehículo
con una luz de aviso encendida. Si
la luz de aviso del freno permanece
encendida, haga comprobar yreparar los frenos inmediatamentepor un concesionario autorizado de
HYUNDAI.ADVERTENCIA
Si se efectúan frenadas continuas en rampas o
pendientes largas, el nivel de
vacío del servofreno puede
descender durante cierto tiempoy se puede encender la luz de
aviso. En este caso, reduzca de
marcha. Si se ilumina
continuamente la luz de aviso,detenga el vehículo en lugar
seguro y espere hasta que se
apague.
Es peligroso conducir un vehículo con una luz de aviso
encendida. Si la luz de aviso delfreno permanece encendida,
haga comprobar y reparar losfrenos inmediatamente por unconcesionario autorizado de
HYUNDAI.

Características del vehículo
42
4

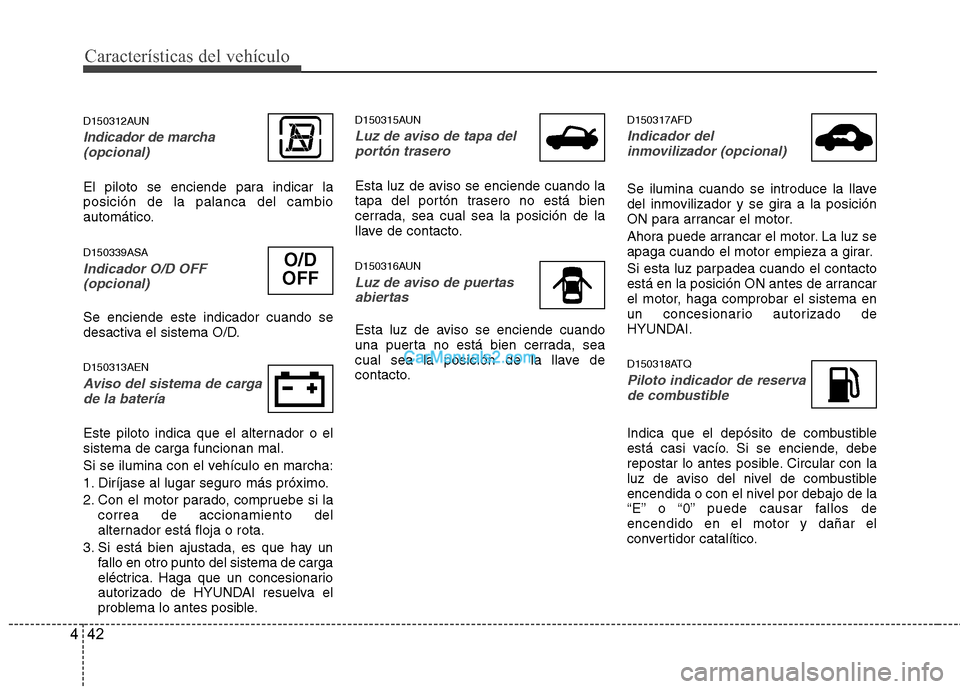

D150312AUN
Indicador de marcha
(opcional)
El piloto se enciende para indicar la posición de la palanca del cambio
automático. D150339ASA
Indicador O/D OFF(opcional)
Se enciende este indicador cuando se
desactiva el sistema O/D. D150313AEN
Aviso del sistema de carga
de la batería
Este piloto indica que el alternador o el sistema de carga funcionan mal.
Si se ilumina con el vehículo en marcha:
1. Diríjase al lugar seguro más próximo.
2. Con el motor parado, compruebe si la correa de accionamiento del
alternador está floja o rota.
3. Si está bien ajustada, es que hay un fallo en otro punto del sistema de carga
eléctrica. Haga que un concesionario
autorizado de HYUNDAI resuelva el
problema lo antes posible. D150315AUN
Luz de aviso de tapa del
portón trasero
Esta luz de aviso se enciende cuando la
tapa del portón trasero no está bien
cerrada, sea cual sea la posición de la
llave de contacto.
D150316AUN
Luz de aviso de puertasabiertas
Esta luz de aviso se enciende cuando
una puerta no está bien cerrada, sea
cual sea la posición de la llave de
contacto. D150317AFD
Indicador del
inmovilizador (opcional)
Se ilumina cuando se introduce la llave
del inmovilizador y se gira a la posición
ON para arrancar el motor.
Ahora puede arrancar el motor. La luz se
apaga cuando el motor empieza a girar.
Si esta luz parpadea cuando el contacto
está en la posición ON antes de arrancar
el motor, haga comprobar el sistema en
un concesionario autorizado de
HYUNDAI.
D150318ATQ
Piloto indicador de reserva
de combustible
Indica que el depósito de combustible
está casi vacío. Si se enciende, debe
repostar lo antes posible. Circular con la
luz de aviso del nivel de combustible
encendida o con el nivel por debajo de la
“E” o “0” puede causar fallos deencendido en el motor y dañar el
convertidor catalítico.
O/D
OFF

443
Características del vehículo

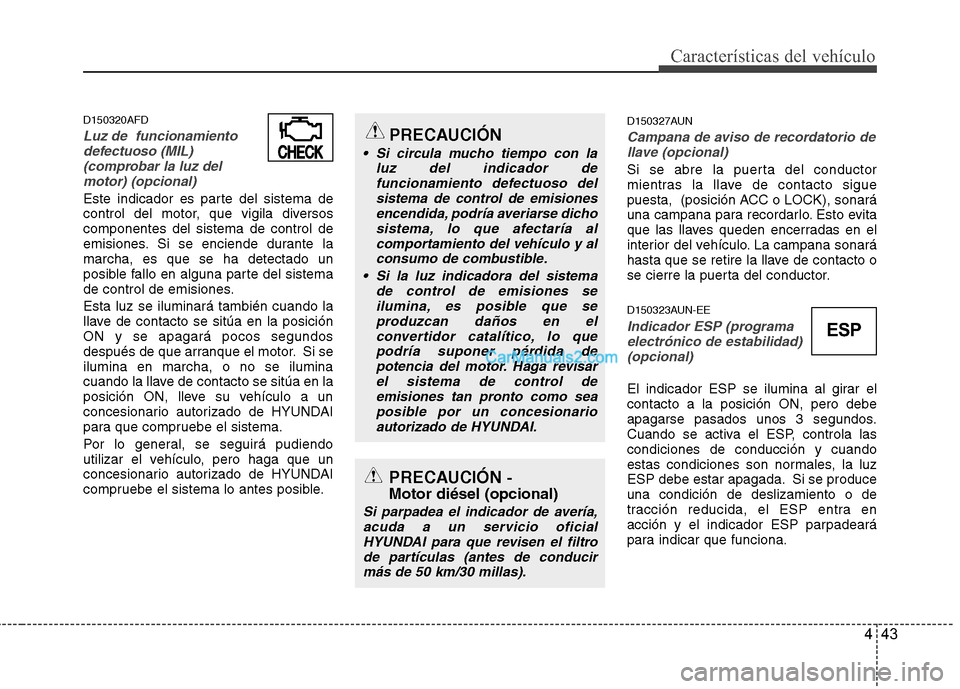

D150320AFD
Luz de funcionamientodefectuoso (MIL)
(comprobar la luz delmotor) (opcional)
Este indicador es parte del sistema de
control del motor, que vigila diversoscomponentes del sistema de control de
emisiones. Si se enciende durante lamarcha, es que se ha detectado un
posible fallo en alguna parte del sistema
de control de emisiones. Esta luz se iluminará también cuando la
llave de contacto se sitúa en la posiciónON y se apagará pocos segundos
después de que arranque el motor. Si seilumina en marcha, o no se ilumina
cuando la llave de contacto se sitúa en la
posición ON, lleve su vehículo a un
concesionario autorizado de HYUNDAI
para que compruebe el sistema.
Por lo general, se seguirá pudiendo
utilizar el vehículo, pero haga que un
concesionario autorizado de HYUNDAI
compruebe el sistema lo antes posible. D150327AUN
Campana de aviso de recordatorio de
llave (opcional)
Si se abre la puerta del conductor
mientras la llave de contacto sigue
puesta, (posición ACC o LOCK), sonará
una campana para recordarlo. Esto evita
que las llaves queden encerradas en el
interior del vehículo. La campana sonará
hasta que se retire la llave de contacto o
se cierre la puerta del conductor.
D150323AUN-EE
Indicador ESP (programaelectrónico de estabilidad) (opcional)
El indicador ESP se ilumina al girar el contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Cuando se activa el ESP, controla lascondiciones de conducción y cuando
estas condiciones son normales, la luz
ESP debe estar apagada. Si se produceuna condición de deslizamiento o de
tracción reducida, el ESP entra en
acción y el indicador ESP parpadeará
para indicar que funciona.
PRECAUCIÓN
Si circula mucho tiempo con la
luz del indicador defuncionamiento defectuoso delsistema de control de emisiones encendida, podría averiarse dicho
sistema, lo que afectaría alcomportamiento del vehículo y alconsumo de combustible.
Si la luz indicadora del sistema de control de emisiones seilumina, es posible que seproduzcan daños en el convertidor catalítico, lo que
podría suponer pérdida depotencia del motor. Haga revisarel sistema de control deemisiones tan pronto como sea
posible por un concesionarioautorizado de HYUNDAI.
PRECAUCIÓN -
Motor diésel (opcional)
Si parpadea el indicador de avería, acuda a un servicio oficial HYUNDAI para que revisen el filtro
de partículas (antes de conducirmás de 50 km/30 millas).
CHECKCHECK
ESP

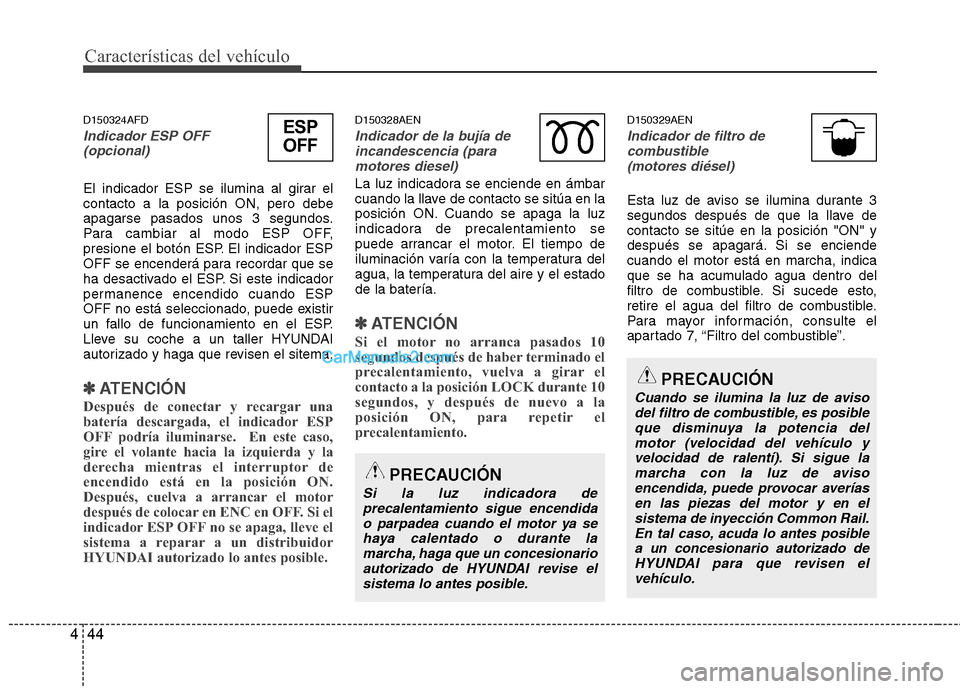

Características del vehículo
44
4
D150324AFD
Indicador ESP OFF
(opcional)
El indicador ESP se ilumina al girar el contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Para cambiar al modo ESP OFF,
presione el botón ESP. El indicador ESP
OFF se encenderá para recordar que se
ha desactivado el ESP. Si este indicador
permanence encendido cuando ESP
OFF no está seleccionado, puede existir
un fallo de funcionamiento en el ESP.
Lleve su coche a un taller HYUNDAI
autorizado y haga que revisen el sitema.
✽✽ ATENCIÓN
Después de conectar y recargar una
batería descargada, el indicador ESP
OFF podría iluminarse. En este caso,
gire el volante hacia la izquierda y la
derecha mientras el interruptor de
encendido está en la posición ON.
Después, cuelva a arrancar el motor
después de colocar en ENC en OFF. Si el
indicador ESP OFF no se apaga, lleve el
sistema a reparar a un distribuidor
HYUNDAI autorizado lo antes posible.
D150328AEN
Indicador de la bujía de incandescencia (para
motores diesel)
La luz indicadora se enciende en ámbar
cuando la llave de contacto se sitúa en la
posición ON. Cuando se apaga la luz
indicadora de precalentamiento se
puede arrancar el motor. El tiempo de
iluminación varía con la temperatura del
agua, la temperatura del aire y el estadode la batería.
✽✽ ATENCIÓN
Si el motor no arranca pasados 10
segundos después de haber terminado el
precalentamiento, vuelva a girar el
contacto a la posición LOCK durante 10
segundos, y después de nuevo a la
posición ON, para repetir el
precalentamiento.
D150329AEN
Indicador de filtro de combustible
(motores diésel)
Esta luz de aviso se ilumina durante 3
segundos después de que la llave decontacto se sitúe en la posición "ON" y
después se apagará. Si se enciendecuando el motor está en marcha, indica
que se ha acumulado agua dentro del
filtro de combustible. Si sucede esto,
retire el agua del filtro de combustible.
Para mayor información, consulte el
apartado 7, “Filtro del combustible”.
ESP
OFF
PRECAUCIÓN
Si la luz indicadora de precalentamiento sigue encendida
o parpadea cuando el motor ya sehaya calentado o durante lamarcha, haga que un concesionarioautorizado de HYUNDAI revise el
sistema lo antes posible.
PRECAUCIÓN
Cuando se ilumina la luz de avisodel filtro de combustible, es posibleque disminuya la potencia del
motor (velocidad del vehículo y velocidad de ralentí). Si sigue lamarcha con la luz de aviso encendida, puede provocar averías
en las piezas del motor y en el sistema de inyección Common Rail.En tal caso, acuda lo antes posiblea un concesionario autorizado de
HYUNDAI para que revisen el vehículo.

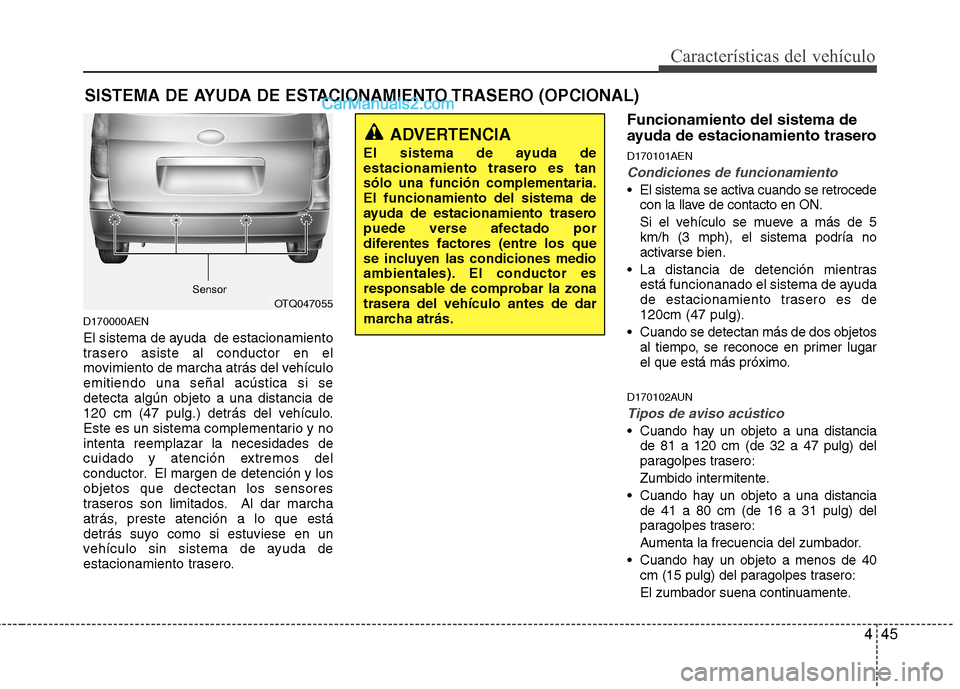

445
Características del vehículo
D170000AEN
El sistema de ayuda de estacionamiento
trasero asiste al conductor en el
movimiento de marcha atrás del vehículoemitiendo una señal acústica si sedetecta algún objeto a una distancia de
120 cm (47 pulg.) detrás del vehículo.
Este es un sistema complementario y nointenta reemplazar la necesidades de
cuidado y atención extremos del
conductor. El margen de detención y losobjetos que dectectan los sensores
traseros son limitados. Al dar marcha
atrás, preste atención a lo que está
detrás suyo como si estuviese en un
vehículo sin sistema de ayuda de
estacionamiento trasero.Funcionamiento del sistema de
ayuda de estacionamiento trasero D170101AEN
Condiciones de funcionamiento
El sistema se activa cuando se retrocede
con la llave de contacto en ON.
Si el vehículo se mueve a más de 5km/h (3 mph), el sistema podría no
activarse bien.
La distancia de detención mientras está funcionanado el sistema de ayuda
de estacionamiento trasero es de120cm (47 pulg).
Cuando se detectan más de dos objetos al tiempo, se reconoce en primer lugar
el que está más próximo.
D170102AUN
Tipos de aviso acústico
Cuando hay un objeto a una distancia de 81 a 120 cm (de 32 a 47 pulg) del
paragolpes trasero:
Zumbido intermitente.
Cuando hay un objeto a una distancia de 41 a 80 cm (de 16 a 31 pulg) del
paragolpes trasero:
Aumenta la frecuencia del zumbador.
Cuando hay un objeto a menos de 40 cm (15 pulg) del paragolpes trasero:
El zumbador suena continuamente.
SISTEMA DE AYUDA DE ESTACIONAMIENTO TRASERO (OPCIONAL)
ADVERTENCIA
El sistema de ayuda de
estacionamiento trasero es tansólo una función complementaria.El funcionamiento del sistema de
ayuda de estacionamiento trasero
puede verse afectado por
diferentes factores (entre los que
se incluyen las condiciones medio
ambientales). El conductor es
responsable de comprobar la zonatrasera del vehículo antes de dar
marcha atrás.
OTQ047055
Sensor

Características del vehículo
46
4
D170200AEN Condiciones en la que no
funciona el sistema de ayuda de
estacionamiento trasero
El sistema de ayuda del
estacionamiento trasero puede nofuncionar correctamente cuando:
1. Hay hielo en el sensor. (Volverá a
funcionar normalmente cuando se
haya evaporado la humedad.)
2. El sensor está cubierto de nieve, agua u otras cosas o cuando la tapa está
obstruida. (Volverá a funcionar
normalmente cuando se haya limpiado
el sensor.)
3. Conducir por superficies irregulares (carreteras sin pavimentar, grava,
baches, rampas acusadas).
4. Objetos que emiten un ruido excesivo, como las bocinas de otros vehículos,
motos ruidosas o los frenosneumáticos de los camiones dentro
del alcance del sensor.
5. Lluvia intensa o salpicaduras de agua.
6. Transmisores inalámbricos o teléfonos móviles dentro del alcance del sensor.
7. El sensor está cubierto de nieve.
8. Arrastre de un remolque. El alcance de detección puede
disminuir cuando:
1. El sensor está manchado con nieve o
agua. (El alcance se recuperará
cuando se limpie.)
2. La temperatura exterior es extremadamente alta o baja.
Los siguientes objetos pueden no serdetectados por el sensor:
1. Objetos delgados o afilados, tales como cuerdas, cadenas o postes
pequeños.
2. Objetos que tienden a absorber las frecuencias del sensor, tales como
ropas, materiales esponjosos o nieve.
3. Objetos indetectables, de menos de 1 m (40 pulg) y menos de 14 cm (6 pulg)
de diámetro. D170300AEN Precauciones al utilizar el
sistema de ayuda de
estacionamiento trasero
El sistema de ayuda de
estacionamiento trasero puede no sonar secuencialmente dependiendo
de la velocidad y las fomas de los
objetos detectados.
El sistema de ayuda de estacionamiento trasero puede no
funcionar correctamente si la latura del
parachoque del vehículo o el sensor
ha sido modificados o dañados.
Cualquiera de los equipamiento o
accesorios instalados en fábrica
puede interferir con el funcionamiento
del sensor.
El sensor puede no detectar objetos situados a menos de 40 cm (15 pulg) oestimar mal la distancia a la que se
encuentran. Sea prudente.
Un sensor congelado o sucio de nieve o agua puede dejar de funcionar hasta
que se haya eliminado la suciedad con
un paño suave.
No apriete, raye ni golpee el sensor. Podría estropearlo.

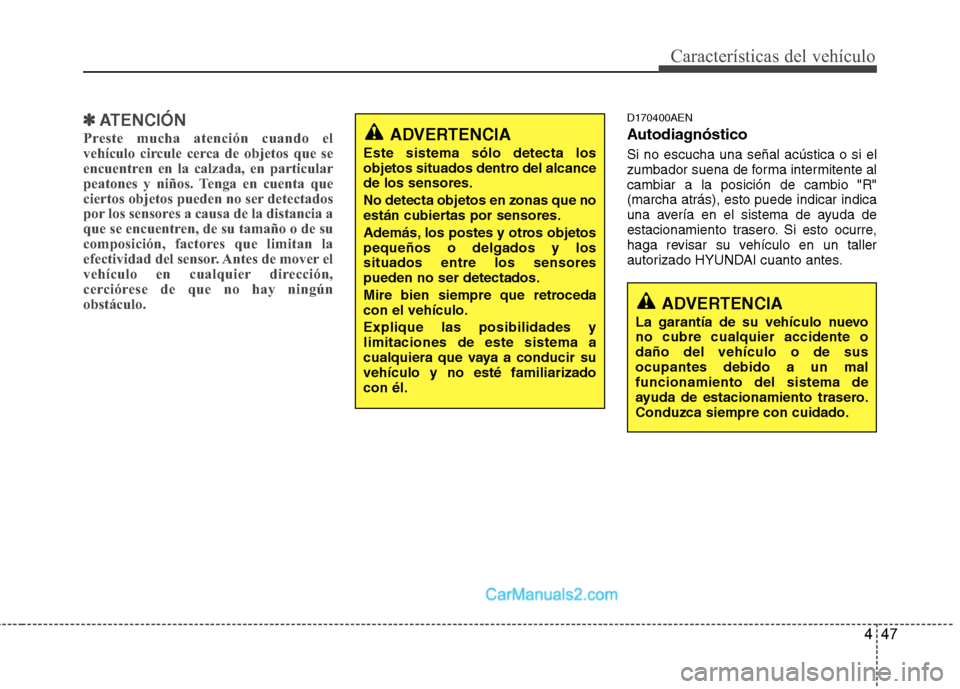

447
Características del vehículo
✽✽ATENCIÓN
Preste mucha atención cuando el
vehículo circule cerca de objetos que se
encuentren en la calzada, en particular
peatones y niños. Tenga en cuenta que
ciertos objetos pueden no ser detectados
por los sensores a causa de la distancia a
que se encuentren, de su tamaño o de su
composición, factores que limitan la
efectividad del sensor. Antes de mover el
vehículo en cualquier dirección,
cerciórese de que no hay ningún
obstáculo.D170400AEN
Autodiagnóstico Si no escucha una señal acústica o si el
zumbador suena de forma intermitente alcambiar a la posición de cambio "R"(marcha atrás), esto puede indicar indica
una avería en el sistema de ayuda de
estacionamiento trasero. Si esto ocurre,
haga revisar su vehículo en un taller
autorizado HYUNDAI cuanto antes.
ADVERTENCIA
Este sistema sólo detecta los
objetos situados dentro del alcancede los sensores. No detecta objetos en zonas que no
están cubiertas por sensores.
Además, los postes y otros objetos pequeños o delgados y lossituados entre los sensorespueden no ser detectados.
Mire bien siempre que retroceda con el vehículo. Explique las posibilidades y limitaciones de este sistema a
cualquiera que vaya a conducir suvehículo y no esté familiarizadocon él.
ADVERTENCIA
La garantía de su vehículo nuevo no cubre cualquier accidente odaño del vehículo o de susocupantes debido a un malfuncionamiento del sistema de
ayuda de estacionamiento trasero.Conduzca siempre con cuidado.
