Hyundai H-1 (Grand Starex) 2010 Manual del propietario (in Spanish)

Conducción
40
5

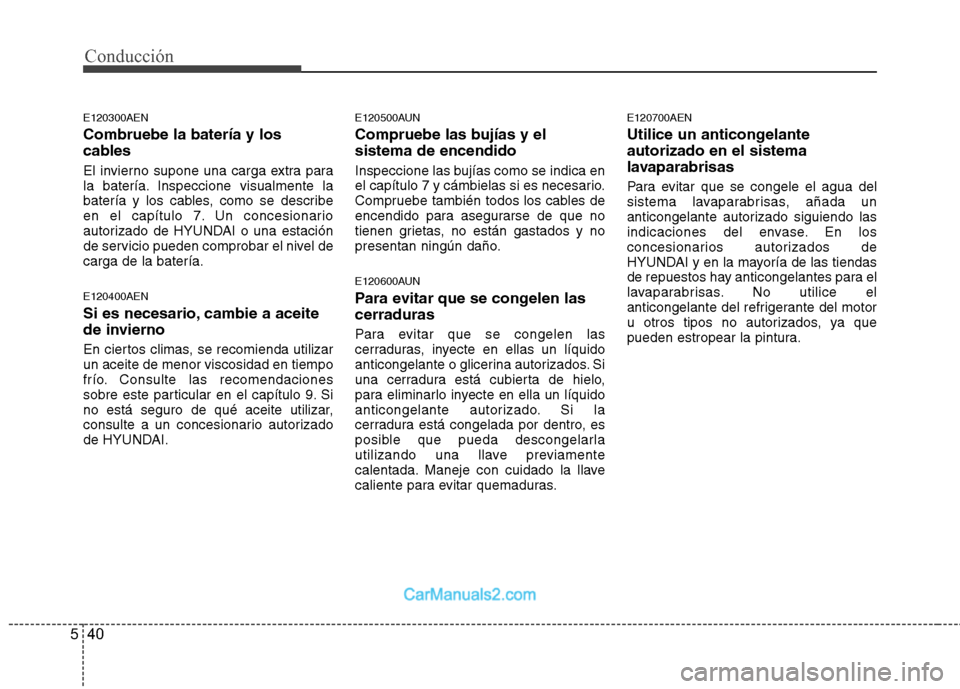

E120300AEN Combruebe la batería y los
cables
El invierno supone una carga extra para
la batería. Inspeccione visualmente la
batería y los cables, como se describe
en el capítulo 7. Un concesionario
autorizado de HYUNDAI o una estación
de servicio pueden comprobar el nivel decarga de la batería. E120400AEN
Si es necesario, cambie a aceite
de invierno
En ciertos climas, se recomienda utilizar un aceite de menor viscosidad en tiempo
frío. Consulte las recomendaciones
sobre este particular en el capítulo 9. Si
no está seguro de qué aceite utilizar,
consulte a un concesionario autorizado
de HYUNDAI. E120500AUN
Compruebe las bujías y el sistema de encendido
Inspeccione las bujías como se indica en
el capítulo 7 y cámbielas si es necesario.
Compruebe también todos los cables de
encendido para asegurarse de que no
tienen grietas, no están gastados y no
presentan ningún daño.
E120600AUN
Para evitar que se congelen las cerraduras
Para evitar que se congelen las
cerraduras, inyecte en ellas un líquido
anticongelante o glicerina autorizados. Si
una cerradura está cubierta de hielo,
para eliminarlo inyecte en ella un líquido
anticongelante autorizado. Si la
cerradura está congelada por dentro, es
posible que pueda descongelarla
utilizando una llave previamente
calentada. Maneje con cuidado la llave
caliente para evitar quemaduras.E120700AEN
Utilice un anticongelante autorizado en el sistema
lavaparabrisas
Para evitar que se congele el agua del
sistema lavaparabrisas, añada un
anticongelante autorizado siguiendo las
indicaciones del envase. En los
concesionarios autorizados de
HYUNDAI y en la mayoría de las tiendas
de repuestos hay anticongelantes para el
lavaparabrisas. No utilice el
anticongelante del refrigerante del motor
u otros tipos no autorizados, ya que
pueden estropear la pintura.

541
Conducción

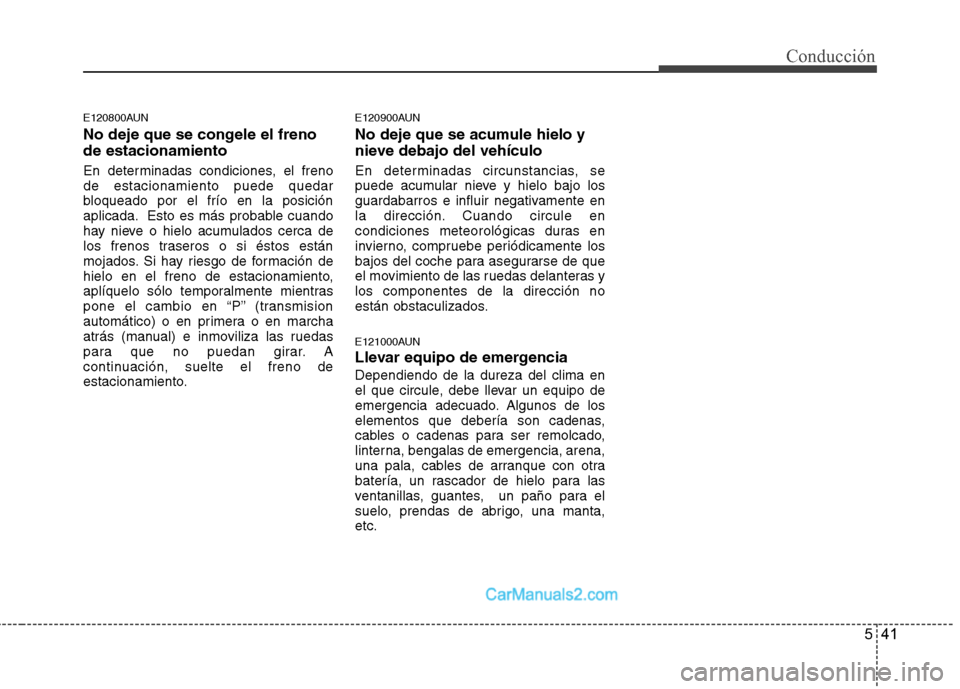

E120800AUN
No deje que se congele el freno de estacionamiento
En determinadas condiciones, el freno de estacionamiento puede quedar
bloqueado por el frío en la posición
aplicada. Esto es más probable cuando
hay nieve o hielo acumulados cerca de
los frenos traseros o si éstos están
mojados. Si hay riesgo de formación de
hielo en el freno de estacionamiento,
aplíquelo sólo temporalmente mientras
pone el cambio en “P” (transmision
automático) o en primera o en marcha
atrás (manual) e inmoviliza las ruedas
para que no puedan girar. A
continuación, suelte el freno de
estacionamiento.E120900AUN
No deje que se acumule hielo y
nieve debajo del vehículo
En determinadas circunstancias, se
puede acumular nieve y hielo bajo los
guardabarros e influir negativamente en
la dirección. Cuando circule en
condiciones meteorológicas duras en
invierno, compruebe periódicamente los
bajos del coche para asegurarse de que
el movimiento de las ruedas delanteras ylos componentes de la dirección no
están obstaculizados.
E121000AUN
Llevar equipo de emergenciaDependiendo de la dureza del clima en
el que circule, debe llevar un equipo de
emergencia adecuado. Algunos de los
elementos que debería son cadenas,
cables o cadenas para ser remolcado,
linterna, bengalas de emergencia, arena,
una pala, cables de arranque con otra
batería, un rascador de hielo para las
ventanillas, guantes, un paño para el
suelo, prendas de abrigo, una manta,etc.

Conducción
42
5

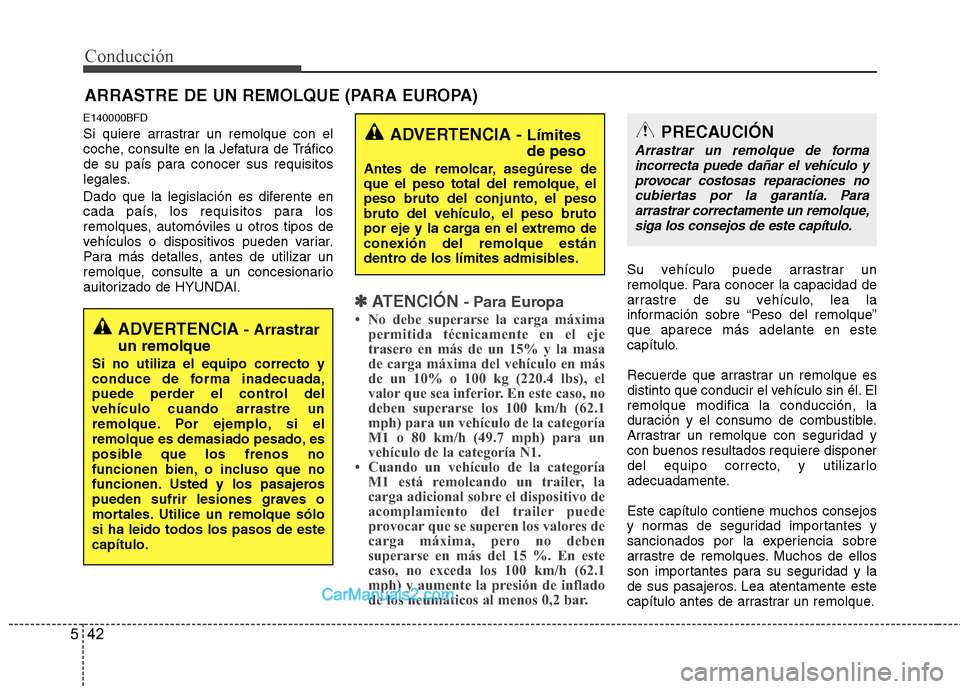

E140000BFD
Si quiere arrastrar un remolque con el
coche, consulte en la Jefatura de Tráfico
de su país para conocer sus requisitos
legales.
Dado que la legislación es diferente en
cada país, los requisitos para los
remolques, automóviles u otros tipos de
vehículos o dispositivos pueden variar.
Para más detalles, antes de utilizar un
remolque, consulte a un concesionario
auitorizado de HYUNDAI.
✽✽
ATENCIÓN - Para Europa
 No debe superarse la carga máxima permitida técnicamente en el eje
trasero en más de un 15% y la masa
de carga máxima del vehículo en más
de un 10% o 100 kg (220.4 lbs), el
valor que sea inferior. En este caso, no
deben superarse los 100 km/h (62.1
mph) para un vehículo de la categoría
M1 o 80 km/h (49.7 mph) para un
vehículo de la categoría N1.
 Cuando un vehículo de la categoría M1 está remolcando un trailer, la
carga adicional sobre el dispositivo de
acomplamiento del trailer puede
provocar que se superen los valores de
carga máxima, pero no deben
superarse en más del 15 %. En este
caso, no exceda los 100 km/h (62.1
mph) y aumente la presión de inflado
de los neumáticos al menos 0,2 bar.
Su vehículo puede arrastrar un
remolque. Para conocer la capacidad de
arrastre de su vehículo, lea la
información sobre “Peso del remolque”que aparece más adelante en este
capítulo.
Recuerde que arrastrar un remolque es
distinto que conducir el vehículo sin él. Elremolque modifica la conducción, la
duración y el consumo de combustible.
Arrastrar un remolque con seguridad y
con buenos resultados requiere disponer
del equipo correcto, y utilizarlo
adecuadamente.
Este capítulo contiene muchos consejos
y normas de seguridad importantes y
sancionados por la experiencia sobre
arrastre de remolques. Muchos de ellos
son importantes para su seguridad y la
de sus pasajeros. Lea atentamente este
capítulo antes de arrastrar un remolque.
ARRASTRE DE UN REMOLQUE (PARA EUROPA)
ADVERTENCIA
- Arrastrar
un remolque
Si no utiliza el equipo correcto y
conduce de forma inadecuada,
puede perder el control delvehículo cuando arrastre un
remolque. Por ejemplo, si el
remolque es demasiado pesado, es
posible que los frenos no
funcionen bien, o incluso que no
funcionen. Usted y los pasajeros
pueden sufrir lesiones graves o
mortales. Utilice un remolque sólosi ha leido todos los pasos de estecapítulo.
ADVERTENCIA - Límites de peso
Antes de remolcar, asegúrese de
que el peso total del remolque, el
peso bruto del conjunto, el peso
bruto del vehículo, el peso bruto
por eje y la carga en el extremo de
conexión del remolque están
dentro de los límites admisibles.PRECAUCIÓN
Arrastrar un remolque de forma incorrecta puede dañar el vehículo y
provocar costosas reparaciones no cubiertas por la garantía. Paraarrastrar correctamente un remolque,siga los consejos de este capítulo.

543
Conducción

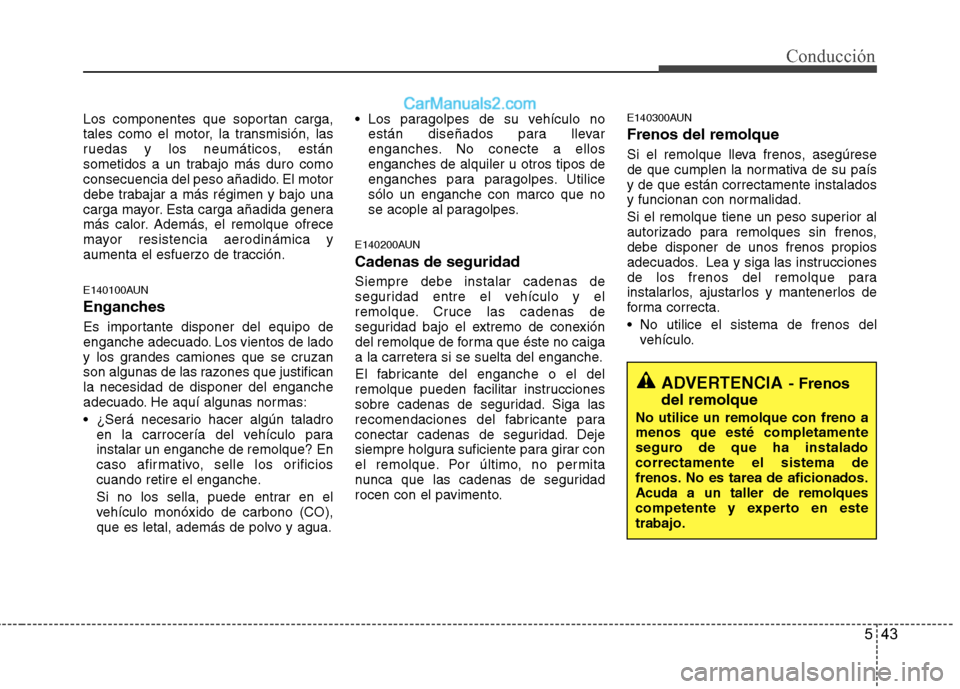

Los componentes que soportan carga,
tales como el motor, la transmisión, las
ruedas y los neumáticos, están
sometidos a un trabajo más duro como
consecuencia del peso añadido. El motor
debe trabajar a más régimen y bajo una
carga mayor. Esta carga añadida genera
más calor. Además, el remolque ofrece
mayor resistencia aerodinámica y
aumenta el esfuerzo de tracción.
E140100AUN
Enganches
Es importante disponer del equipo de
enganche adecuado. Los vientos de lado
y los grandes camiones que se cruzan
son algunas de las razones que justificanla necesidad de disponer del enganche
adecuado. He aquí algunas normas:
¿Será necesario hacer algún taladroen la carrocería del vehículo para instalar un enganche de remolque? En
caso afirmativo, selle los orificios
cuando retire el enganche.
Si no los sella, puede entrar en el
vehículo monóxido de carbono (CO),
que es letal, además de polvo y agua. Los paragolpes de su vehículo no
están diseñados para llevar
enganches. No conecte a ellosenganches de alquiler u otros tipos de
enganches para paragolpes. Utilicesólo un enganche con marco que no
se acople al paragolpes.
E140200AUN Cadenas de seguridad Siempre debe instalar cadenas de
seguridad entre el vehículo y el
remolque. Cruce las cadenas de
seguridad bajo el extremo de conexión
del remolque de forma que éste no caiga
a la carretera si se suelta del enganche.
El fabricante del enganche o el del
remolque pueden facilitar instrucciones
sobre cadenas de seguridad. Siga las
recomendaciones del fabricante para
conectar cadenas de seguridad. Deje
siempre holgura suficiente para girar con
el remolque. Por último, no permita
nunca que las cadenas de seguridad
rocen con el pavimento. E140300AUN Frenos del remolque
Si el remolque lleva frenos, asegúrese
de que cumplen la normativa de su paísy de que están correctamente instalados
y funcionan con normalidad.
Si el remolque tiene un peso superior al
autorizado para remolques sin frenos,debe disponer de unos frenos propios
adecuados. Lea y siga las instrucciones
de los frenos del remolque para
instalarlos, ajustarlos y mantenerlos de
forma correcta.
No utilice el sistema de frenos del
vehículo.
ADVERTENCIA - Frenos
del remolque
No utilice un remolque con freno a menos que esté completamente
seguro de que ha instaladocorrectamente el sistema de
frenos. No es tarea de aficionados.Acuda a un taller de remolques
competente y experto en estetrabajo.

Conducción
44
5

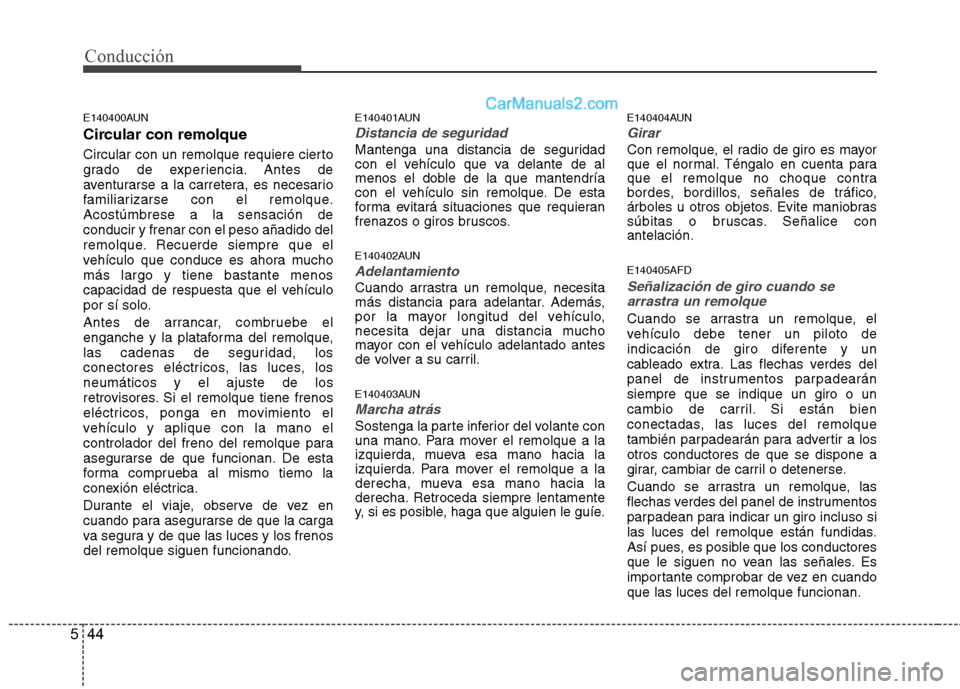

E140400AUN
Circular con remolque
Circular con un remolque requiere cierto
grado de experiencia. Antes de
aventurarse a la carretera, es necesario
familiarizarse con el remolque.Acostúmbrese a la sensación deconducir y frenar con el peso añadido del
remolque. Recuerde siempre que el
vehículo que conduce es ahora muchomás largo y tiene bastante menos
capacidad de respuesta que el vehículo
por sí solo.
Antes de arrancar, combruebe el
enganche y la plataforma del remolque,
las cadenas de seguridad, los
conectores eléctricos, las luces, losneumáticos y el ajuste de los
retrovisores. Si el remolque tiene frenos
eléctricos, ponga en movimiento el
vehículo y aplique con la mano el
controlador del freno del remolque para
asegurarse de que funcionan. De esta
forma comprueba al mismo tiemo la
conexión eléctrica.
Durante el viaje, observe de vez en
cuando para asegurarse de que la carga
va segura y de que las luces y los frenos
del remolque siguen funcionando. E140401AUN
Distancia de seguridad
Mantenga una distancia de seguridad
con el vehículo que va delante de al
menos el doble de la que mantendría
con el vehículo sin remolque. De esta
forma evitará situaciones que requieran
frenazos o giros bruscos.
E140402AUN
Adelantamiento
Cuando arrastra un remolque, necesita
más distancia para adelantar. Además,
por la mayor longitud del vehículo,
necesita dejar una distancia mucho
mayor con el vehículo adelantado antes
de volver a su carril.
E140403AUN
Marcha atrás
Sostenga la parte inferior del volante con
una mano. Para mover el remolque a la
izquierda, mueva esa mano hacia la
izquierda. Para mover el remolque a la
derecha, mueva esa mano hacia la
derecha. Retroceda siempre lentamente
y, si es posible, haga que alguien le guíe.
E140404AUN
Girar
Con remolque, el radio de giro es mayor
que el normal. Téngalo en cuenta para
que el remolque no choque contra
bordes, bordillos, señales de tráfico,
árboles u otros objetos. Evite maniobras
súbitas o bruscas. Señalice conantelación. E140405AFD
Señalización de giro cuando se
arrastra un remolque
Cuando se arrastra un remolque, el
vehículo debe tener un piloto de
indicación de giro diferente y un
cableado extra. Las flechas verdes del
panel de instrumentos parpadearánsiempre que se indique un giro o un
cambio de carril. Si están bien
conectadas, las luces del remolque
también parpadearán para advertir a losotros conductores de que se dispone a
girar, cambiar de carril o detenerse.
Cuando se arrastra un remolque, las
flechas verdes del panel de instrumentos
parpadean para indicar un giro incluso si
las luces del remolque están fundidas.
Así pues, es posible que los conductores
que le siguen no vean las señales. Es
importante comprobar de vez en cuandoque las luces del remolque funcionan.

545
Conducción
También debe comprobar las luces cada
vez que desconecte y vuelva a conectar
los cables. No conecte el sistema de iluminación de un remolque directamente al del
vehículo. Utilice sólo cables
homologados para remolque.
En un concesionario autorizado de
HYUNDAI le ayudarán a instalar los
cables.E140406ATQCircular en pendiente
Cuando empiece a bajar por una pendiente larga o empinada, reduzca la
velocidad y cambie a una marcha más
corta. Si no reduce de marcha, deberá
utilizar demasiado los frenos, que secalentarán y no funcionarán
eficazmente.
En una rampa larga, reduzca de marcha
y disminuya la velocidad hasta unos 70
km/h, para reducir la probabilidad desobrecalentamiento del motor y la
transmisión.
Si el peso del trailer es mayor que el
máximo autorizado para remolques sin
frenos y el vehículo tiene cambio
automático, cuando arrastre unremolque debe circular en D (marchaadelante). Circulando en D (marcha adelante)
cuando se arrastra un remolque, se
minimiza la formación de calor y se
aumenta la vida de la transmisión.
ADVERTENCIA
No utilizar un sistema homologado
de conexión del remolque puede
provocar daños en el sistemaeléctrico del vehículo y lesiones.
PRECAUCIÓN
Al arrastrar un remolque en rampas acusadas (mayores del
6%), preste mucha atención al indicador de temperatura delrefrigerante del motor paraseegurarse de que éste no se
recalienta. Si la aguja delindicador de la temperatura del refrigerante se nueve en el dial
hacia “H” (caliente), deténgase en cuanto sea posible conseguridad. Una vez que el motorse haya enfriado lo suficiente,
puede proseguir la marcha.
Debe decidir la velocidad de marcha en función del peso delremolque y de la pendiente paradisminuir la probabilidad de
sobrecalentamiento del motor ydel cambio.

Conducción
46
5

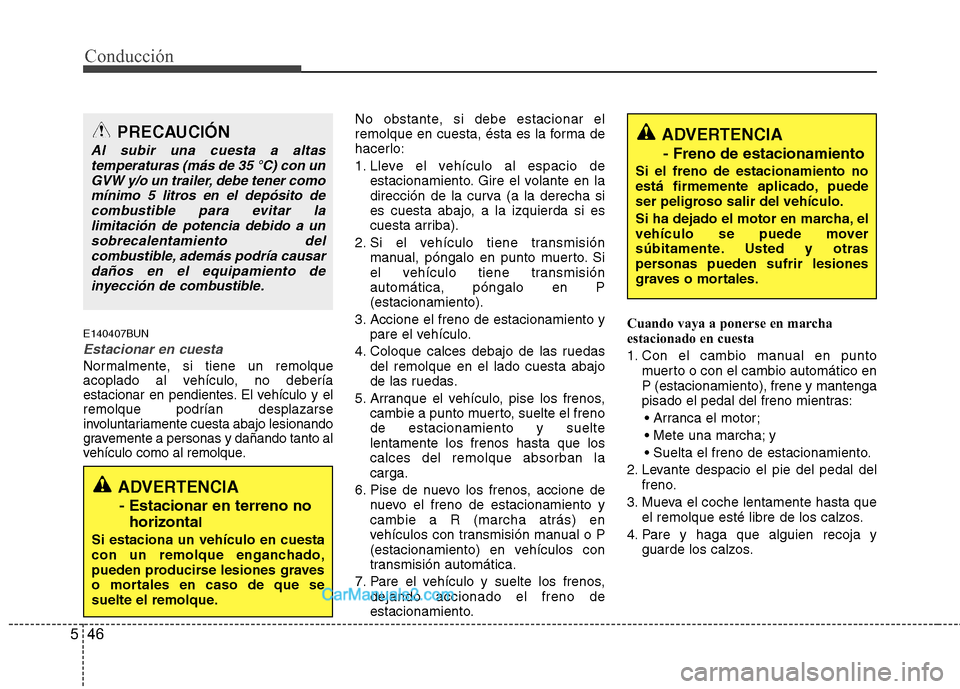

E140407BUN
Estacionar en cuesta
Normalmente, si tiene un remolque
acoplado al vehículo, no debería
estacionar en pendientes. El vehículo y elremolque podrían desplazarse
involuntariamente cuesta abajo lesionando
gravemente a personas y dañando tanto al
vehículo como al remolque.
No obstante, si debe estacionar el
remolque en cuesta, ésta es la forma de
hacerlo:
1. Lleve el vehículo al espacio de
estacionamiento. Gire el volante en la
dirección de la curva (a la derecha si
es cuesta abajo, a la izquierda si es
cuesta arriba).
2. Si el vehículo tiene transmisión manual, póngalo en punto muerto. Si
el vehículo tiene transmisiónautomática, póngalo en P(estacionamiento).
3. Accione el freno de estacionamiento y pare el vehículo.
4. Coloque calces debajo de las ruedas del remolque en el lado cuesta abajo
de las ruedas.
5. Arranque el vehículo, pise los frenos, cambie a punto muerto, suelte el frenode estacionamiento y sueltelentamente los frenos hasta que loscalces del remolque absorban lacarga.
6. Pise de nuevo los frenos, accione de nuevo el freno de estacionamiento ycambie a R (marcha atrás) en
vehículos con transmisión manual o P
(estacionamiento) en vehículos con
transmisión automática.
7. Pare el vehículo y suelte los frenos, dejando accionado el freno de
estacionamiento. Cuando vaya a ponerse en marcha
estacionado en cuesta
1. Con el cambio manual en punto
muerto o con el cambio automático en P (estacionamiento), frene y mantenga
pisado el pedal del freno mientras:

y

2. Levante despacio el pie del pedal del freno.
3. Mueva el coche lentamente hasta que el remolque esté libre de los calzos.
4. Pare y haga que alguien recoja y guarde los calzos.
ADVERTENCIA
- Freno de estacionamiento
Si el freno de estacionamiento no
está firmemente aplicado, puede
ser peligroso salir del vehículo.
Si ha dejado el motor en marcha, el
vehículo se puede mover
súbitamente. Usted y otras
personas pueden sufrir lesiones
graves o mortales.PRECAUCIÓN
Al subir una cuesta a altas temperaturas (más de 35 °C) con un
GVW y/o un trailer, debe tener comomínimo 5 litros en el depósito decombustible para evitar la limitación de potencia debido a un
sobrecalentamiento delcombustible, además podría causardaños en el equipamiento de
inyección de combustible.
ADVERTENCIA
- Estacionar en terreno no horizonta l
Si estaciona un vehículo en cuesta
con un remolque enganchado,
pueden producirse lesiones graves
o mortales en caso de que se
suelte el remolque.

547
Conducción

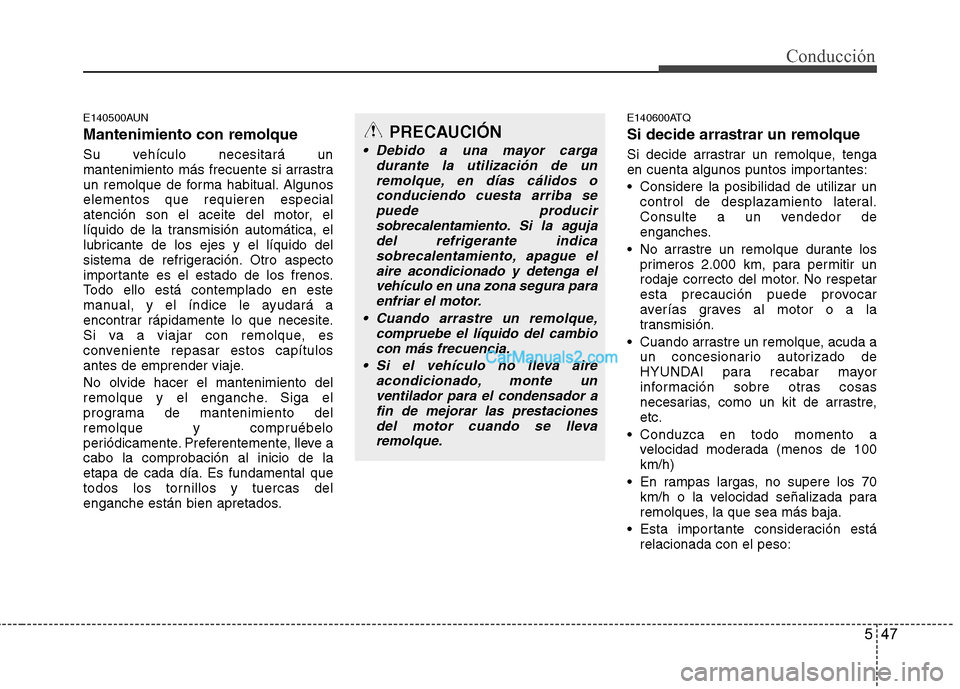

E140500AUN Mantenimiento con remolque
Su vehículo necesitará un
mantenimiento más frecuente si arrastra
un remolque de forma habitual. Algunoselementos que requieren especial
atención son el aceite del motor, el
líquido de la transmisión automática, el
lubricante de los ejes y el líquido del
sistema de refrigeración. Otro aspecto
importante es el estado de los frenos.
Todo ello está contemplado en este
manual, y el índice le ayudará a
encontrar rápidamente lo que necesite.
Si va a viajar con remolque, es
conveniente repasar estos capítulos
antes de emprender viaje. No olvide hacer el mantenimiento del
remolque y el enganche. Siga el
programa de mantenimiento del
remolque y compruébelo
periódicamente. Preferentemente, lleve acabo la comprobación al inicio de la
etapa de cada día. Es fundamental que
todos los tornillos y tuercas del
enganche están bien apretados.E140600ATQ Si decide arrastrar un remolque
Si decide arrastrar un remolque, tenga
en cuenta algunos puntos importantes:
Considere la posibilidad de utilizar un
control de desplazamiento lateral.
Consulte a un vendedor de
enganches.
No arrastre un remolque durante los primeros 2.000 km, para permitir un
rodaje correcto del motor. No respetar
esta precaución puede provocar
averías graves al motor o a la
transmisión.
Cuando arrastre un remolque, acuda a un concesionario autorizado de
HYUNDAI para recabar mayor
información sobre otras cosas
necesarias, como un kit de arrastre,etc.
Conduzca en todo momento a velocidad moderada (menos de 100km/h)
En rampas largas, no supere los 70 km/h o la velocidad señalizada para
remolques, la que sea más baja.
Esta importante consideración está relacionada con el peso:
PRECAUCIÓN
Debido a una mayor carga
durante la utilización de un
remolque, en días cálidos oconduciendo cuesta arriba sepuede producir sobrecalentamiento. Si la aguja
del refrigerante indicasobrecalentamiento, apague elaire acondicionado y detenga el
vehículo en una zona segura para enfriar el motor.
Cuando arrastre un remolque, compruebe el líquido del cambiocon más frecuencia.
Si el vehículo no lleva aire acondicionado, monte unventilador para el condensador afin de mejorar las prestaciones del motor cuando se lleva
remolque.

Conducción
48
5
E140601AUN

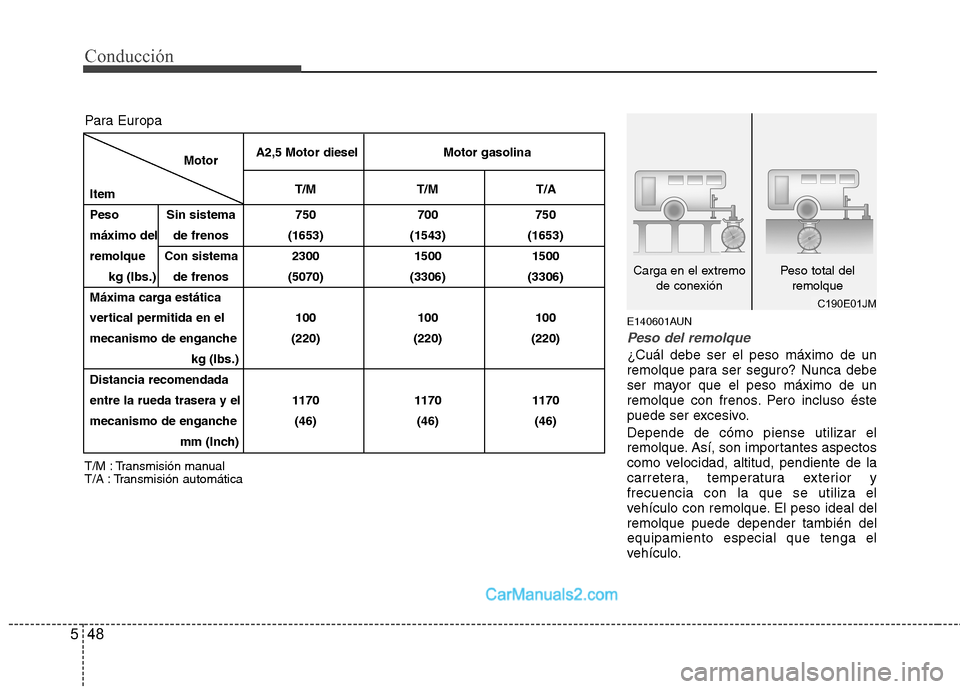

Peso del remolque
¿Cuál debe ser el peso máximo de un
remolque para ser seguro? Nunca debe
ser mayor que el peso máximo de un
remolque con frenos. Pero incluso éste
puede ser excesivo. Depende de cómo piense utilizar el
remolque. Así, son importantes aspectos
como velocidad, altitud, pendiente de la
carretera, temperatura exterior yfrecuencia con la que se utiliza el
vehículo con remolque. El peso ideal delremolque puede depender también delequipamiento especial que tenga el
vehículo.
C190E01JM
Carga en el extremo
de conexión Peso total del
remolque
Motor
Item
Peso Sin sistema 750 700 750
máximo del de frenos (1653) (1543) (1653)
remolque Con sistema 2300 1500 1500 kg (Ibs.) de frenos (5070) (3306) (3306)
Máxima carga estática
vertical permitida en el 100 100 100
mecanismo de enganche (220) (220) (220) kg (Ibs.)
Distancia recomendada
entre la rueda trasera y el 1170 1170 1170
mecanismo de enganche (46) (46) (46) mm (Inch)
T/M : Transmisión manual
T/A : Transmisión automática A2,5 Motor diesel Motor gasolina
T/M T/M T/A
Para Europa

549
Conducción
E140602AEN

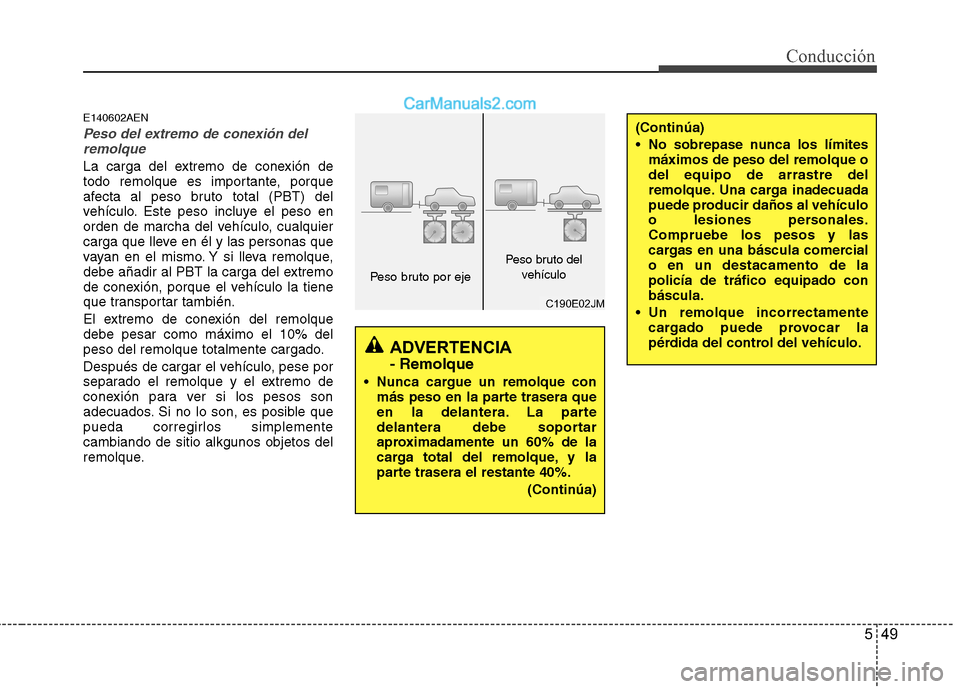

Peso del extremo de conexión delremolque
La carga del extremo de conexión de
todo remolque es importante, porque
afecta al peso bruto total (PBT) del
vehículo. Este peso incluye el peso en
orden de marcha del vehículo, cualquier
carga que lleve en él y las personas que
vayan en el mismo. Y si lleva remolque,
debe añadir al PBT la carga del extremo
de conexión, porque el vehículo la tiene
que transportar también.
El extremo de conexión del remolque debe pesar como máximo el 10% del
peso del remolque totalmente cargado.
Después de cargar el vehículo, pese por
separado el remolque y el extremo de
conexión para ver si los pesos son
adecuados. Si no lo son, es posible que
pueda corregirlos simplementecambiando de sitio alkgunos objetos del
remolque.
ADVERTENCIA - Remolque
Nunca cargue un remolque con más peso en la parte trasera que
en la delantera. La parte
delantera debe soportar
aproximadamente un 60% de la
carga total del remolque, y la
parte trasera el restante 40%.
(Continúa)
C190E02JM
Peso bruto por eje
Peso bruto delvehículo
(Continúa)
No sobrepase nunca los límitesmáximos de peso del remolque o del equipo de arrastre del
remolque. Una carga inadecuada
puede producir daños al vehículo
o lesiones personales.Compruebe los pesos y las
cargas en una báscula comercialo en un destacamento de lapolicía de tráfico equipado conbáscula.
Un remolque incorrectamente cargado puede provocar la
pérdida del control del vehículo.
