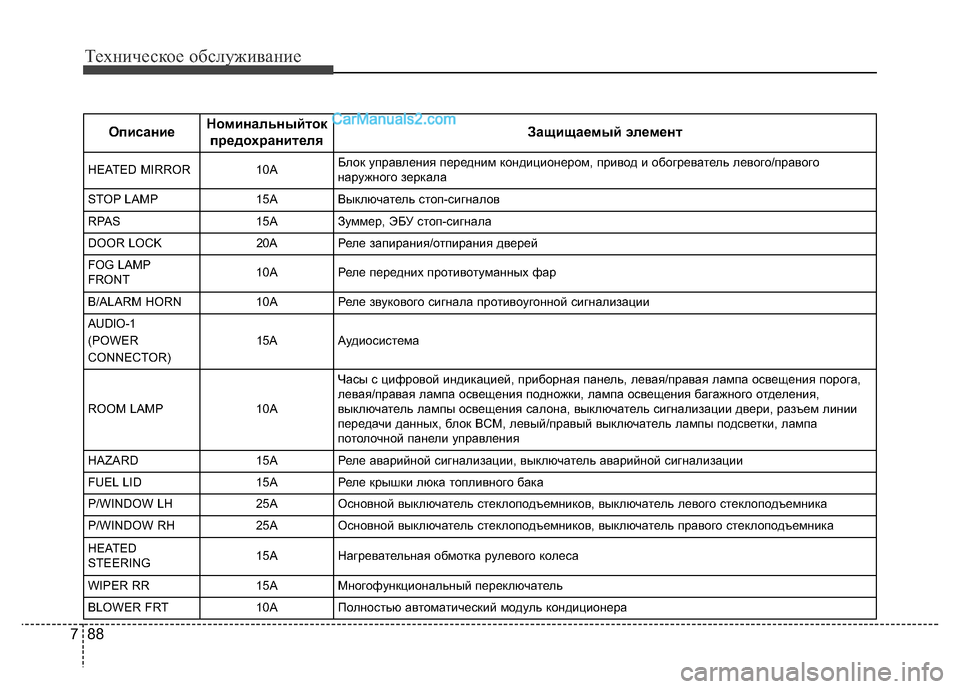

Техническое обслуживание
88 7
ОписаниеНоминальныйток
предохранителяЗащищаемый элемент
HEATED MIRROR10AБлок управления передним кондиционером, привод и обогреватель левого/правого
наружного зеркала
STOP LAMP15AВыключатель стоп-сигналов
RPAS15AЗуммер, ЭБУ стоп-сигнала
DOOR LOCK20AРеле запирания/отпирания дверей
FOG LAMP
FRONT10AРеле передних противотуманных фар
B/ALARM HORN10AРеле звукового сигнала противоугонной сигнализации
AUDIO-1
(POWER
CONNECTOR)
15AАудиосистема
ROOM LAMP10A
Часы с цифровой индикацией, приборная панель, левая/правая лампа освещения порога,
левая/правая лампа освещения подножки, лампа освещения багажного отделения,
выключатель лампы освещения салона, выключатель сигнализации двери, разъем линии
передачи данных, блок BCM, левый/правый выключатель лампы подсветки, лампа
потолочной панели управления
HAZARD15AРеле аварийной сигнализации, выключатель аварийной сигнализации
FUEL LID15AРеле крышки люка топливного бака
P/WINDOW LH25AОсновной выключатель стеклоподъемников, выключатель левого стеклоподъемника
P/WINDOW RH25AОсновной выключатель стеклоподъемников, выключатель правого стеклоподъемника
HEATED
STEERING15AНагревательная обмотка рулевого колеса
WIPER RR15AМногофункциональный переключатель
BLOWER FRT10AПолностью автоматический модуль кондиционера
914

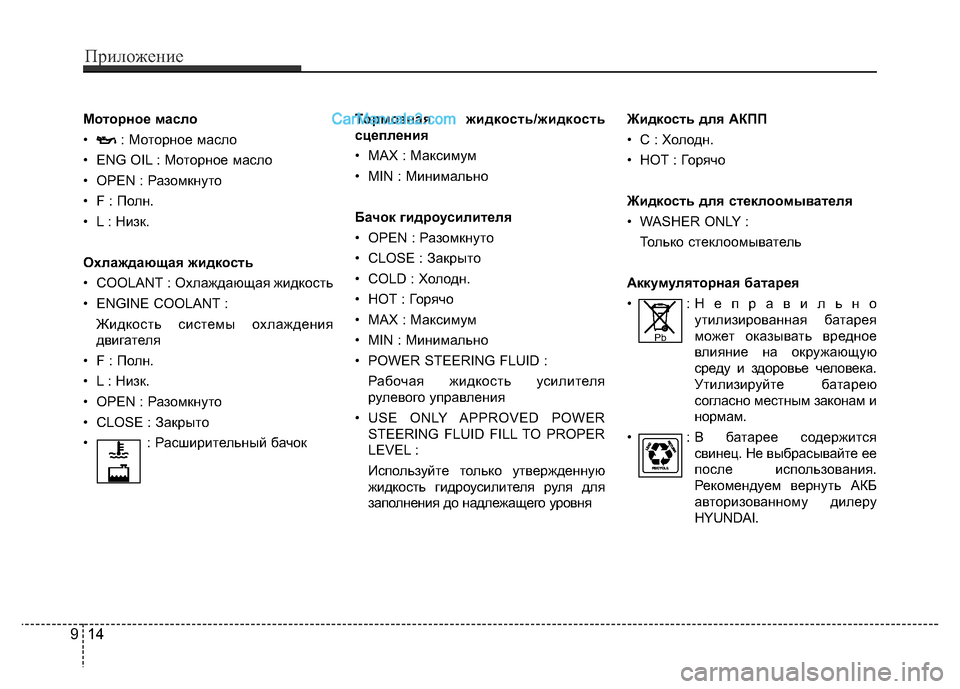

Приложение
Моторное масло
• : Моторное масло
• ENG OIL : Моторное масло
• OPEN : Разомкнуто
• F : Полн.
• L : Низк.
Охлаждающая жидкость
• COOLANT : Охлаждающая жидкость
• ENGINE COOLANT :
Жидкость системы охлаждения
двигателя
• F : Полн.
• L : Низк.
• OPEN : Разомкнуто
• CLOSE : Закрыто
• : Расширительный бачокТормозная жидкость/жидкость
сцепления
• MAX : Максимум
• MIN : Минимально
Бачок гидроусилителя
• OPEN : Разомкнуто
• CLOSE : Закрыто
• COLD : Холодн.
•HOT: Горячо
• MAX : Максимум
• MIN : Минимально
• POWER STEERING FLUID :
Рабочая жидкость усилителя
рулевого управления
• USE ONLY APPROVED POWER
STEERING FLUID FILL TO PROPER
LEVEL :
Используйте только утвержденную
жидкость гидроусилителя руля для
заполнения до надлежащего уровняЖидкость для АКПП
•C : Холодн.
•HOT: Горячо
Жидкость для стеклоомывателя
• WASHER ONLY :
Только стеклоомыватель
Аккумуляторная батарея
• : Неправильно
утилизированная батарея
может оказывать вредное
влияние на окружающую
среду и здоровье человека.
Утилизируйте батарею
согласно местным законам и
нормам.
• : В батарее содержится
свинец. Не выбрасывайте ее
после использования.
Рекомендуем вернуть АКБ
авторизованному дилеру
HYUNDAI.
Pb
