Hyundai H1 TQ 2016 Manual del propietario (in Spanish)

Introducción
4 1

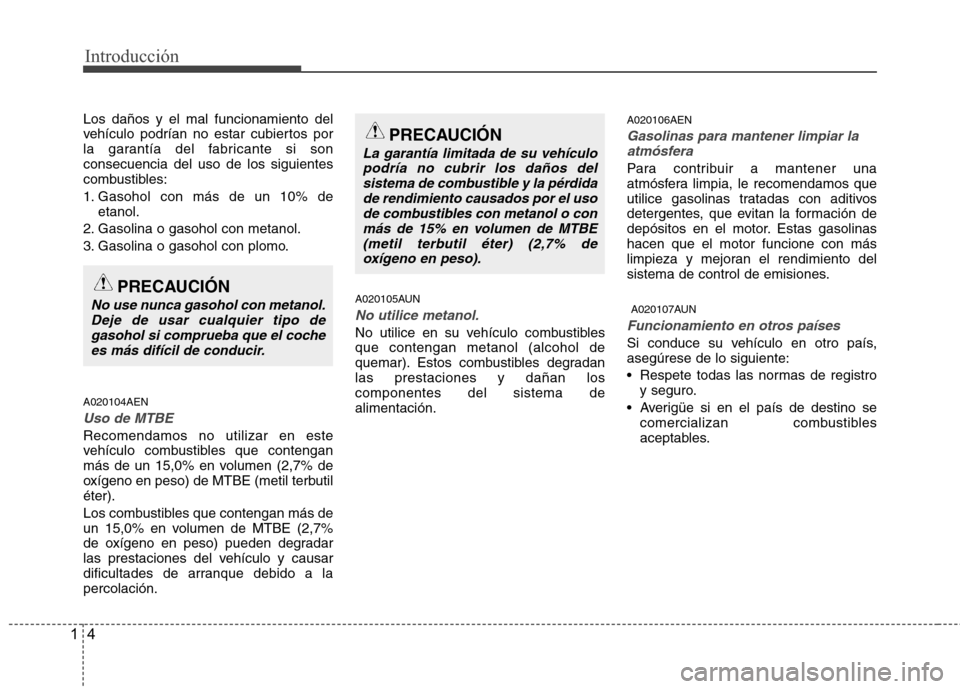

Los daños y el mal funcionamiento del
vehículo podrían no estar cubiertos por
la garantía del fabricante si son
consecuencia del uso de los siguientes
combustibles:
1. Gasohol con más de un 10% de
etanol.
2. Gasolina o gasohol con metanol.
3. Gasolina o gasohol con plomo.
A020104AEN
Uso de MTBE
Recomendamos no utilizar en este
vehículo combustibles que contengan
más de un 15,0% en volumen (2,7% de
oxígeno en peso) de MTBE (metil terbutil
éter).
Los combustibles que contengan más de
un 15,0% en volumen de MTBE (2,7%
de oxígeno en peso) pueden degradar
las prestaciones del vehículo y causar
dificultades de arranque debido a la
percolación.
A020105AUN
No utilice metanol.
No utilice en su vehículo combustibles
que contengan metanol (alcohol de
quemar). Estos combustibles degradan
las prestaciones y dañan los
componentes del sistema de
alimentación.
A020106AEN
Gasolinas para mantener limpiar la
atmósfera
Para contribuir a mantener una
atmósfera limpia, le recomendamos que
utilice gasolinas tratadas con aditivos
detergentes, que evitan la formación de
depósitos en el motor. Estas gasolinas
hacen que el motor funcione con más
limpieza y mejoran el rendimiento del
sistema de control de emisiones.
A020107AUN
Funcionamiento en otros países
Si conduce su vehículo en otro país,
asegúrese de lo siguiente:
Respete todas las normas de registro
y seguro.
Averigüe si en el país de destino se
comercializan combustibles
aceptables.
PRECAUCIÓN
La garantía limitada de su vehículo
podría no cubrir los daños del
sistema de combustible y la pérdida
de rendimiento causados por el uso
de combustibles con metanol o con
más de 15% en volumen de MTBE
(metil terbutil éter) (2,7% de
oxígeno en peso).
PRECAUCIÓN
No use nunca gasohol con metanol.
Deje de usar cualquier tipo de
gasohol si comprueba que el coche
es más difícil de conducir.

15
Introducción
Motor diesel
A020201BUN
Combustible diesel
Para los motores diesel se debe emplear
únicamente combustible diesel a la venta
que cumpla con los criterios EN 590 u
otros similares (EN significa "Norma
Europea"). No emplee combustibles
diesel de origen marino, aceites
caloríficos ni aditivos de combustible no
homologados, pues aumentaría el
desgaste y causaría daños al sistema de
motor y combustible. El uso de
combustibles y / o aditivos de
combustible no homologados dará lugar
a una limitación de sus derechos de
garantía.
En su vehículo se utiliza combustible
diesel más de 52 cetano. Si dispone de
dos tipos de combustible diesel, utilice el
combustible de verano o invierno
adecuadamente según las siguientes
condiciones de temperatura:
Por encima de -5°C (23°F)...
Combustible diesel de verano.
Por debajo de -5°C (23°F)...
Combustible diesel de invierno.Compruebe el nivel de combustible del
depósito con atención: Si el motor se
para por fallo en el suministro de
combustible, se tendrá que purgar los
circuitos completamente para permitir el
rearranque.
A020202AUN
Biodiesel
En su vehículo puede usar mezclas de
biodiesel disponibles a la venta de más
de 5% de biodiesel, conocidas como
"Biodiesel B5", siempre y cuando
cumplan con las especificaciones EN
14214 o equivalentes. (EN equivale a
"Norma europea"). El empleo de
biocombustibles compuestos por metil
éstero de semilla de colza (RME), metil
éstero de ácido graso (FAME), metil
éstero de aceite vegetal (VME), etc., o la
mezcla de diesel con combustibles
diesel causará el aumento de desgasto o
daños al motor y al sistema de
combustible. La garantía del fabricante
no cubrirá los cambios o reparaciones de
componentes desgastados o dañados
debido al uso de combustibles no
homologados.
PRECAUCIÓN
No permita la entrada de gasoline
o agua en el depósito. En tal caso
sería necesario drenar el
depósito y purgar los conductos
para evitar la obstrucción de la
bomba de inyección y daños al
motor.
En invierno, con el fin de reducir
los incidentes por congelación,
se puede añadir aceite de
parafina al combustible si la
temperatura desciende por
debajo de - 10°C(50°F). Nunca
emplee más de 20% de aceite de
parafina.

Introducción
6 1
A090000AEN

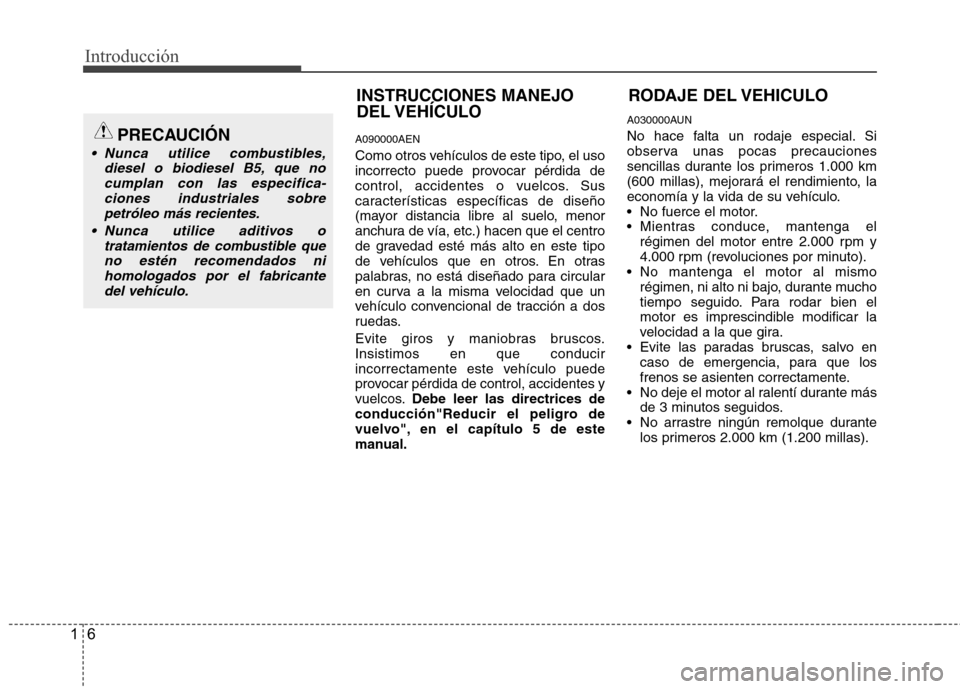

Como otros vehículos de este tipo, el uso
incorrecto puede provocar pérdida de
control, accidentes o vuelcos. Sus
características específicas de diseño
(mayor distancia libre al suelo, menor
anchura de vía, etc.) hacen que el centro
de gravedad esté más alto en este tipo
de vehículos que en otros. En otras
palabras, no está diseñado para circular
en curva a la misma velocidad que un
vehículo convencional de tracción a dos
ruedas.
Evite giros y maniobras bruscos.
Insistimos en que conducir
incorrectamente este vehículo puede
provocar pérdida de control, accidentes y
vuelcos.Debe leer las directrices de
conducción"Reducir el peligro de
vuelvo", en el capítulo 5 de este
manual.
A030000AUN
No hace falta un rodaje especial. Si
observa unas pocas precauciones
sencillas durante los primeros 1.000 km
(600 millas), mejorará el rendimiento, la
economía y la vida de su vehículo.
No fuerce el motor.
Mientras conduce, mantenga el
régimen del motor entre 2.000 rpm y
4.000 rpm (revoluciones por minuto).
No mantenga el motor al mismo
régimen, ni alto ni bajo, durante mucho
tiempo seguido. Para rodar bien el
motor es imprescindible modificar la
velocidad a la que gira.
Evite las paradas bruscas, salvo en
caso de emergencia, para que los
frenos se asienten correctamente.
No deje el motor al ralentí durante más
de 3 minutos seguidos.
No arrastre ningún remolque durante
los primeros 2.000 km (1.200 millas).
RODAJE DEL VEHICULO INSTRUCCIONES MANEJO
DEL VEHÍCULO
PRECAUCIÓN
Nunca utilice combustibles,
diesel o biodiesel B5, que no
cumplan con las especifica-
ciones industriales sobre
petróleo más recientes.
Nunca utilice aditivos o
tratamientos de combustible que
no estén recomendados ni
homologados por el fabricante
del vehículo.

17
Introducción

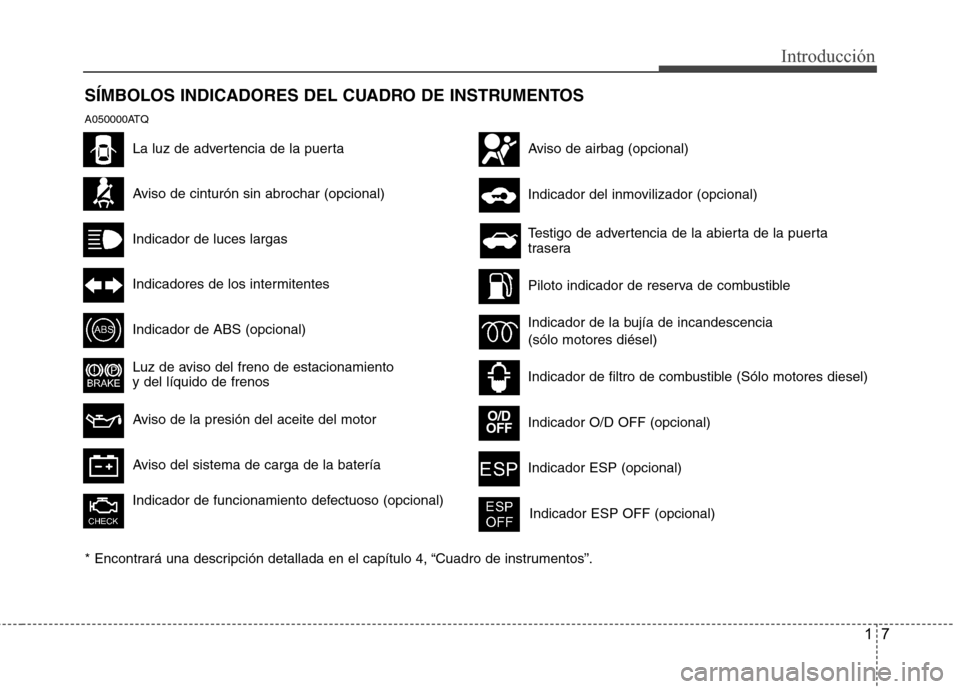

SÍMBOLOS INDICADORES DEL CUADRO DE INSTRUMENTOS
Aviso de cinturón sin abrochar (opcional)
Indicador de luces largas
Indicadores de los intermitentes
Indicador de ABS (opcional)
Luz de aviso del freno de estacionamiento
y del líquido de frenos
Aviso de la presión del aceite del motor
Indicador de funcionamiento defectuoso (opcional)
Aviso de airbag (opcional)
Indicador del inmovilizador (opcional)
Piloto indicador de reserva de combustible
Indicador de la bujía de incandescencia
(sólo motores diésel)
Indicador de filtro de combustible (Sólo motores diesel)
* Encontrará una descripción detallada en el capítulo 4, “Cuadro de instrumentos”.
Aviso del sistema de carga de la batería
A050000ATQ
La luz de advertencia de la puerta
Testigo de advertencia de la abierta de la puerta
trasera
Indicador O/D OFF (opcional)O/D
OFF
Indicador ESP (opcional)
Indicador ESP OFF (opcional)

2
Disposición del interior / 2-2
Vista del panel de instrumentos / 2-4

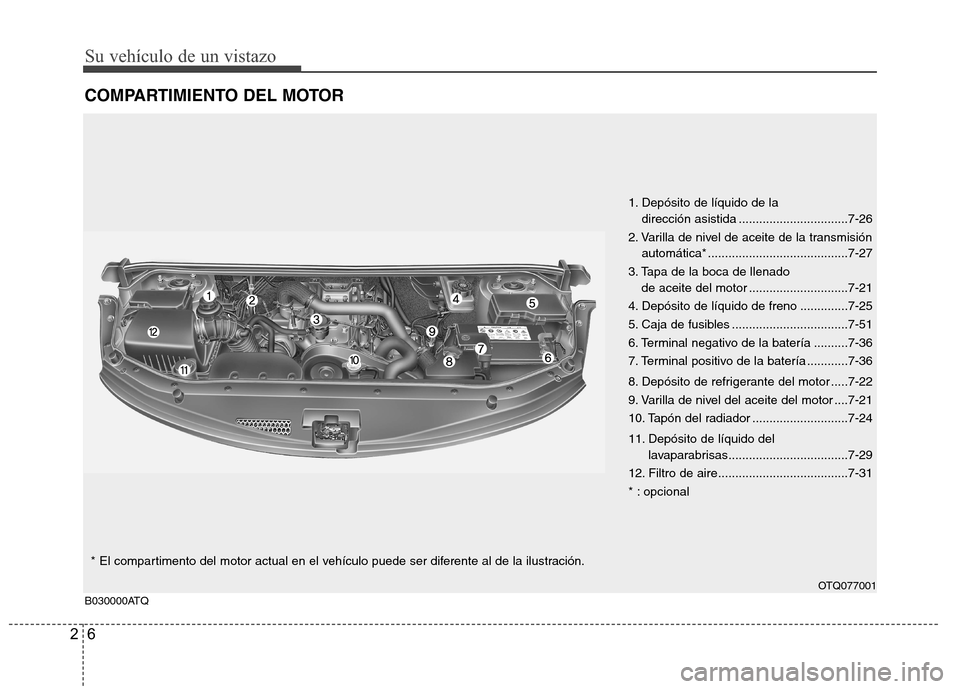

Compartimento del motor / 2-6
Su vehículo de un vistazo

Su vehículo de un vistazo
2 2

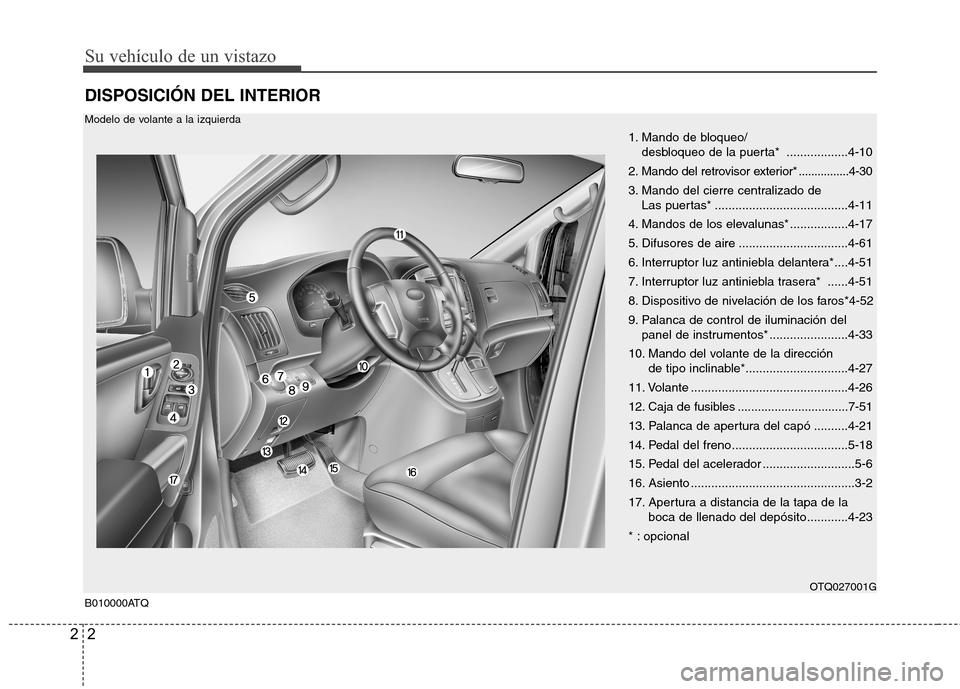

DISPOSICIÓN DEL INTERIOR
B010000ATQOTQ027001G
1. Mando de bloqueo/
desbloqueo de la puerta* ..................4-10
2. Mando del retrovisor exterior*................4-30
3. Mando del cierre centralizado de
Las puertas* .......................................4-11
4. Mandos de los elevalunas* .................4-17
5. Difusores de aire ................................4-61
6. Interruptor luz antiniebla delantera*....4-51
7. Interruptor luz antiniebla trasera* ......4-51
8. Dispositivo de nivelación de los faros*4-52
9. Palanca de control de iluminación del
panel de instrumentos* .......................4-33
10. Mando del volante de la dirección
de tipo inclinable*..............................4-27
11. Volante ..............................................4-26
12. Caja de fusibles .................................7-51
13. Palanca de apertura del capó ..........4-21
14. Pedal del freno..................................5-18
15. Pedal del acelerador ...........................5-6
16. Asiento ................................................3-2
17. Apertura a distancia de la tapa de la
boca de llenado del depósito............4-23
* : opcional
Modelo de volante a la izquierda

23
Su vehículo de un vistazo
OTQ027001R

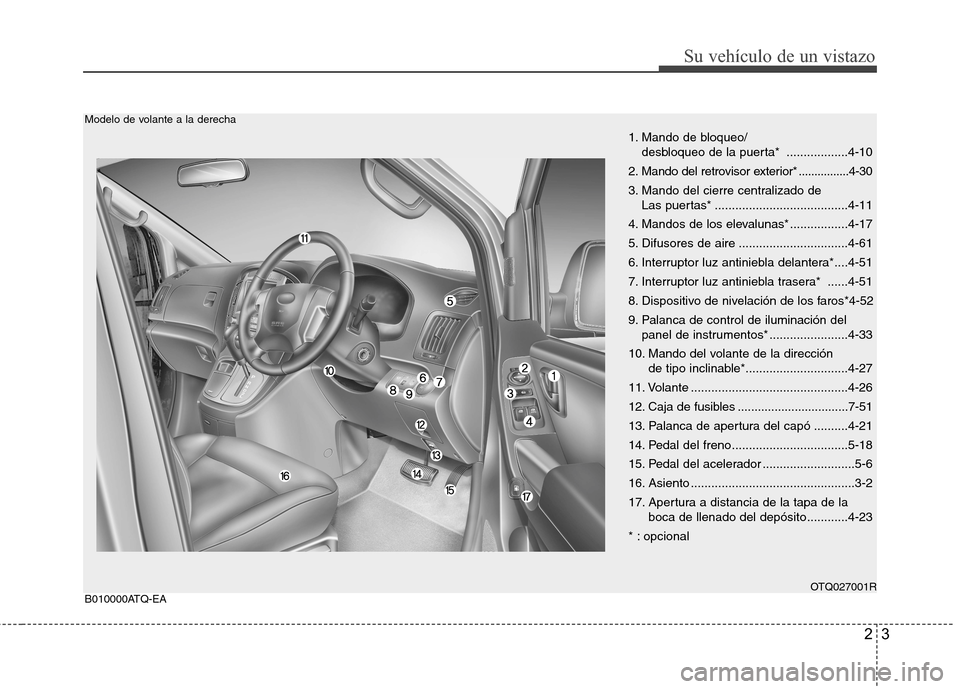

Modelo de volante a la derecha
B010000ATQ-EA
1. Mando de bloqueo/
desbloqueo de la puerta* ..................4-10
2. Mando del retrovisor exterior*................4-30
3. Mando del cierre centralizado de
Las puertas* .......................................4-11
4. Mandos de los elevalunas* .................4-17
5. Difusores de aire ................................4-61
6. Interruptor luz antiniebla delantera*....4-51
7. Interruptor luz antiniebla trasera* ......4-51
8. Dispositivo de nivelación de los faros*4-52
9. Palanca de control de iluminación del
panel de instrumentos* .......................4-33
10. Mando del volante de la dirección
de tipo inclinable*..............................4-27
11. Volante ..............................................4-26
12. Caja de fusibles .................................7-51
13. Palanca de apertura del capó ..........4-21
14. Pedal del freno..................................5-18
15. Pedal del acelerador ...........................5-6
16. Asiento ................................................3-2
17. Apertura a distancia de la tapa de la
boca de llenado del depósito............4-23
* : opcional

Su vehículo de un vistazo
4 2

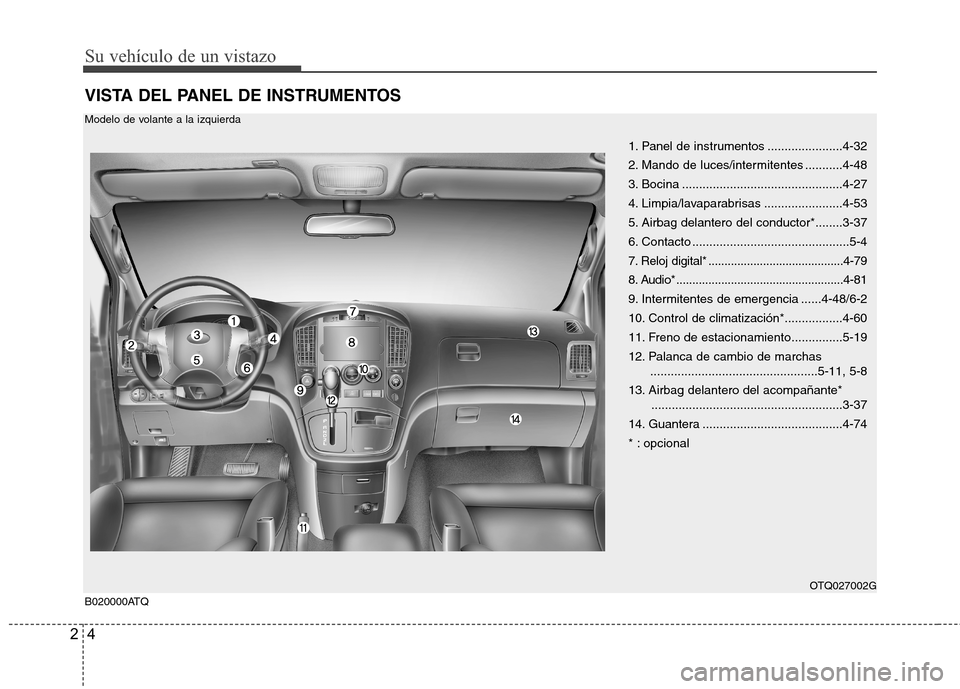

VISTA DEL PANEL DE INSTRUMENTOS
B020000ATQ
1. Panel de instrumentos ......................4-32
2. Mando de luces/intermitentes ...........4-48
3. Bocina ...............................................4-27
4. Limpia/lavaparabrisas .......................4-53
5. Airbag delantero del conductor*........3-37
6. Contacto ..............................................5-4
7. Reloj digital* ..........................................4-79
8. Audio*....................................................4-81
9. Intermitentes de emergencia ......4-48/6-2
10. Control de climatización*.................4-60
11. Freno de estacionamiento...............5-19
12. Palanca de cambio de marchas
.................................................5-11, 5-8
13. Airbag delantero del acompañante*
........................................................3-37
14. Guantera .........................................4-74
* : opcional
OTQ027002G
Modelo de volante a la izquierda

25
Su vehículo de un vistazo

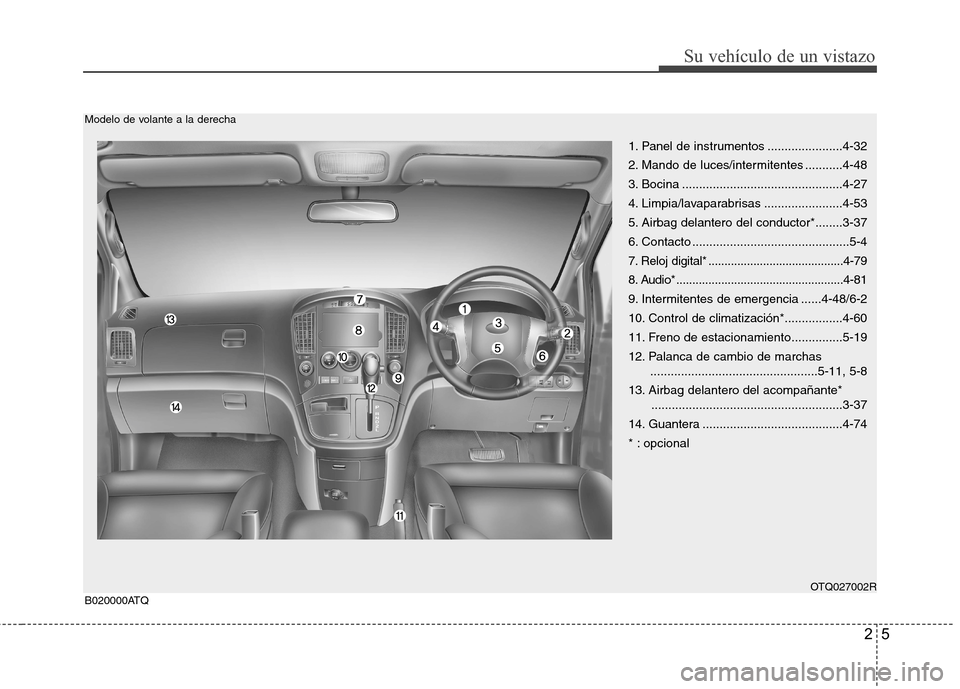

OTQ027002RB020000ATQ Modelo de volante a la derecha
1. Panel de instrumentos ......................4-32
2. Mando de luces/intermitentes ...........4-48
3. Bocina ...............................................4-27
4. Limpia/lavaparabrisas .......................4-53
5. Airbag delantero del conductor*........3-37
6. Contacto ..............................................5-4
7. Reloj digital* ..........................................4-79
8. Audio*....................................................4-81
9. Intermitentes de emergencia ......4-48/6-2
10. Control de climatización*.................4-60
11. Freno de estacionamiento...............5-19
12. Palanca de cambio de marchas
.................................................5-11, 5-8
13. Airbag delantero del acompañante*
........................................................3-37
14. Guantera .........................................4-74
* : opcional

Su vehículo de un vistazo
6 2
COMPARTIMIENTO DEL MOTOR
1. Depósito de líquido de la
dirección asistida ................................7-26
2. Varilla de nivel de aceite de la transmisión
automática* .........................................7-27
3. Tapa de la boca de llenado
de aceite del motor .............................7-21
4. Depósito de líquido de freno ..............7-25
5. Caja de fusibles ..................................7-51
6. Terminal negativo de la batería ..........7-36
7. Terminal positivo de la batería ............7-36
8. Depósito de refrigerante del motor .....7-22
9. Varilla de nivel del aceite del motor ....7-21
10. Tapón del radiador ............................7-24
11. Depósito de líquido del
lavaparabrisas...................................7-29
12. Filtro de aire......................................7-31
* : opcional
OTQ077001
B030000ATQ
* El compartimento del motor actual en el vehículo puede ser diferente al de la ilustración.
