Hyundai H1 TQ 2016 Manual del propietario (in Spanish)

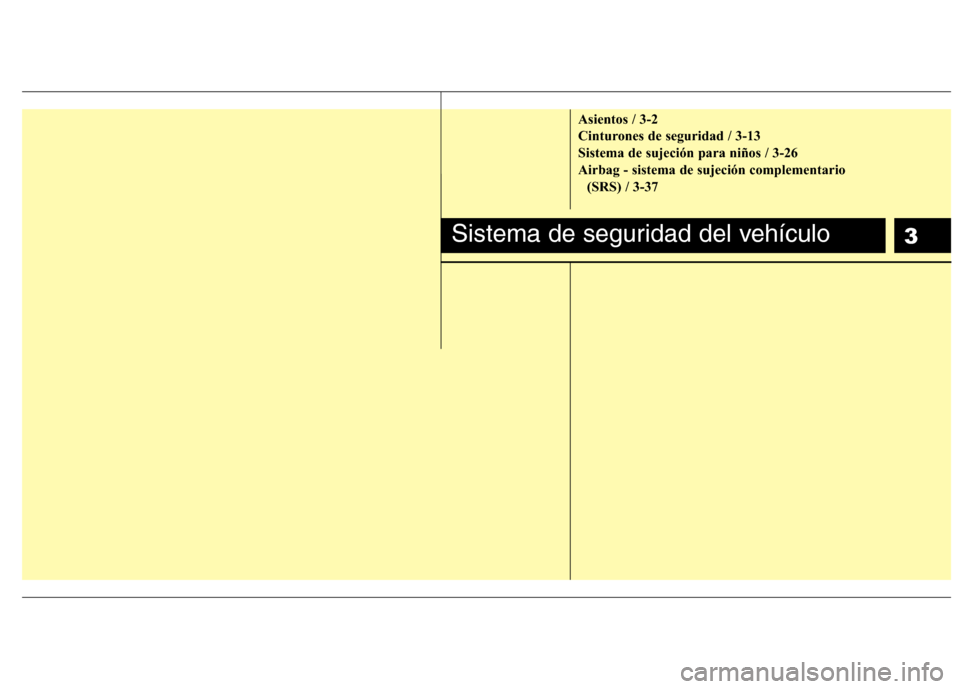

3
Asientos / 3-2
Cinturones de seguridad / 3-13
Sistema de sujeción para niños / 3-26
Airbag - sistema de sujeción complementario
(SRS) / 3-37
Sistema de seguridad del vehículo

Sistema de seguridad del vehículo
2 3

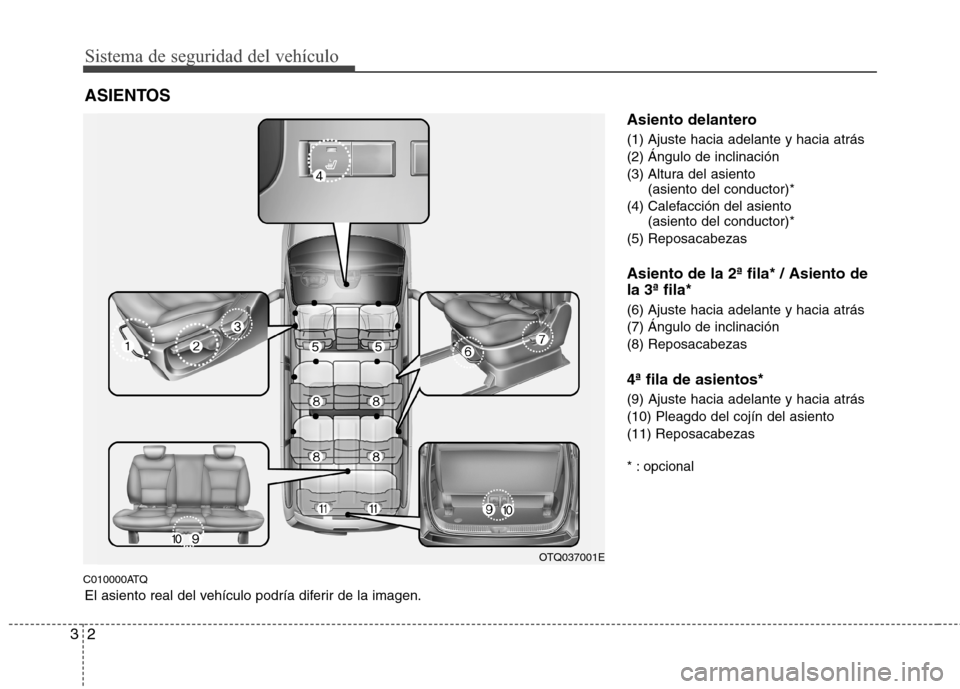

C010000ATQ
Asiento delantero
(1) Ajuste hacia adelante y hacia atrás
(2) Ángulo de inclinación
(3) Altura del asiento
(asiento del conductor)*
(4) Calefacción del asiento
(asiento del conductor)*
(5) Reposacabezas
Asiento de la 2ª fila* / Asiento de
la 3ª fila*
(6) Ajuste hacia adelante y hacia atrás
(7) Ángulo de inclinación
(8) Reposacabezas
4ª fila de asientos*
(9) Ajuste hacia adelante y hacia atrás
(10) Pleagdo del cojín del asiento
(11) Reposacabezas
* : opcional
ASIENTOS
OTQ037001E
El asiento real del vehículo podría diferir de la imagen.

33
Sistema de seguridad del vehículo

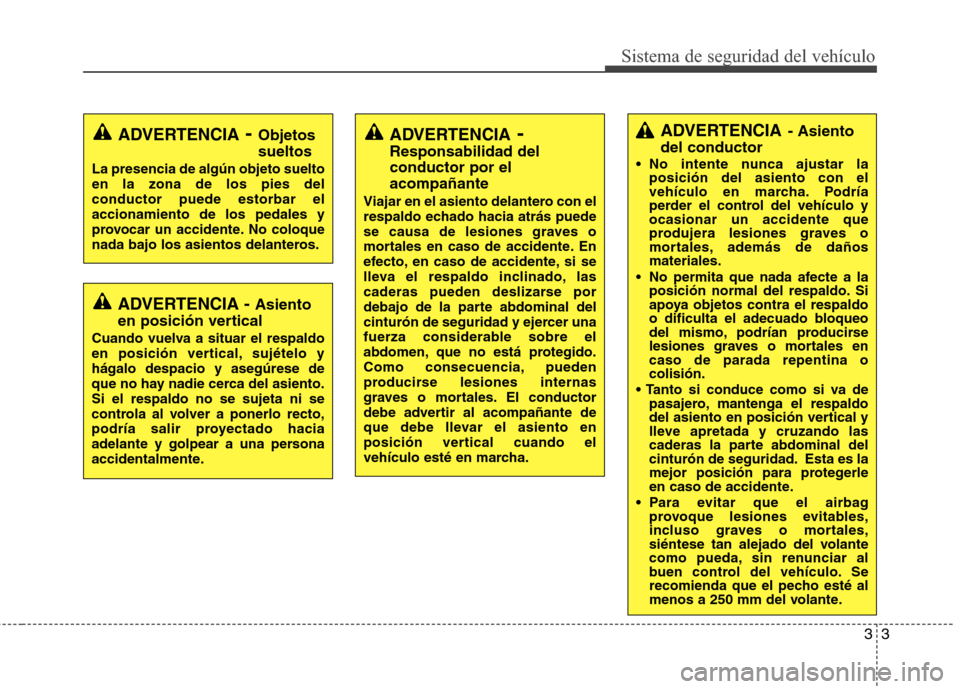

ADVERTENCIA- Asiento
del conductor
No intente nunca ajustar la
posición del asiento con el
vehículo en marcha. Podría
perder el control del vehículo y
ocasionar un accidente que
produjera lesiones graves o
mortales, además de daños
materiales.
No permita que nada afecte a la
posición normal del respaldo. Si
apoya objetos contra el respaldo
o dificulta el adecuado bloqueo
del mismo, podrían producirse
lesiones graves o mortales en
caso de parada repentina o
colisión.

pasajero, mantenga el respaldo
del asiento en posición vertical y
lleve apretada y cruzando las
caderas la parte abdominal del
cinturón de seguridad. Esta es la
mejor posición para protegerle
en caso de accidente.
Para evitar que el airbag
provoque lesiones evitables,
incluso graves o mortales,
siéntese tan alejado del volante
como pueda, sin renunciar al
buen control del vehículo. Se
recomienda que el pecho esté al
menos a 250 mm del volante.
ADVERTENCIA - Asiento
en posición vertical
Cuando vuelva a situar el respaldo
en posición vertical, sujételo y
hágalo despacio y asegúrese de
que no hay nadie cerca del asiento.
Si el respaldo no se sujeta ni se
controla al volver a ponerlo recto,
podría salir proyectado hacia
adelante y golpear a una persona
accidentalmente.
ADVERTENCIA- Objetos
sueltos
La presencia de algún objeto suelto
en la zona de los pies del
conductor puede estorbar el
accionamiento de los pedales y
provocar un accidente. No coloque
nada bajo los asientos delanteros.
ADVERTENCIA-
Responsabilidad del
conductor por el
acompañante
Viajar en el asiento delantero con el
respaldo echado hacia atrás puede
se causa de lesiones graves o
mortales en caso de accidente. En
efecto, en caso de accidente, si se
lleva el respaldo inclinado, las
caderas pueden deslizarse por
debajo de la parte abdominal del
cinturón de seguridad y ejercer una
fuerza considerable sobre el
abdomen, que no está protegido.
Como consecuencia, pueden
producirse lesiones internas
graves o mortales. El conductor
debe advertir al acompañante de
que debe llevar el asiento en
posición vertical cuando el
vehículo esté en marcha.

Sistema de seguridad del vehículo
4 3

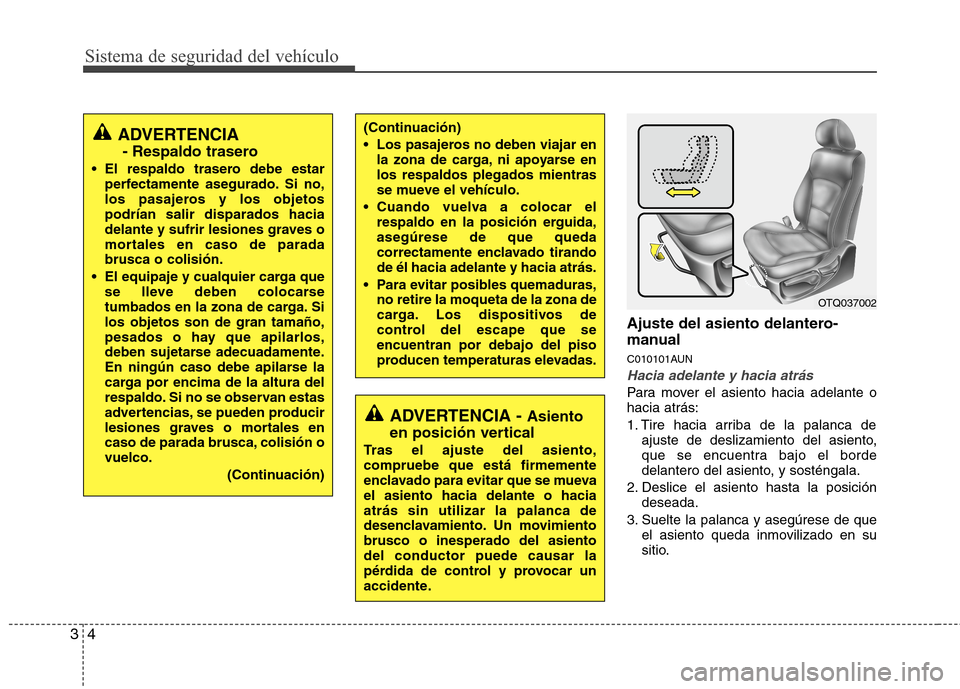

Ajuste del asiento delantero-
manual
C010101AUN
Hacia adelante y hacia atrás
Para mover el asiento hacia adelante o
hacia atrás:
1. Tire hacia arriba de la palanca de
ajuste de deslizamiento del asiento,
que se encuentra bajo el borde
delantero del asiento, y sosténgala.
2. Deslice el asiento hasta la posición
deseada.
3. Suelte la palanca y asegúrese de que
el asiento queda inmovilizado en su
sitio.
(Continuación)
Los pasajeros no deben viajar en
la zona de carga, ni apoyarse en
los respaldos plegados mientras
se mueve el vehículo.
Cuando vuelva a colocar el
respaldo en la posición erguida,
asegúrese de que queda
correctamente enclavado tirando
de él hacia adelante y hacia atrás.
Para evitar posibles quemaduras,
no retire la moqueta de la zona de
carga. Los dispositivos de
control del escape que se
encuentran por debajo del piso
producen temperaturas elevadas.
ADVERTENCIA - Asiento
en posición vertical
Tras el ajuste del asiento,
compruebe que está firmemente
enclavado para evitar que se mueva
el asiento hacia delante o hacia
atrás sin utilizar la palanca de
desenclavamiento. Un movimiento
brusco o inesperado del asiento
del conductor puede causar la
pérdida de control y provocar un
accidente.
ADVERTENCIA
- Respaldo trasero
El respaldo trasero debe estar
perfectamente asegurado. Si no,
los pasajeros y los objetos
podrían salir disparados hacia
delante y sufrir lesiones graves o
mortales en caso de parada
brusca o colisión.
El equipaje y cualquier carga que
se lleve deben colocarse
tumbados en la zona de carga. Si
los objetos son de gran tamaño,
pesados o hay que apilarlos,
deben sujetarse adecuadamente.
En ningún caso debe apilarse la
carga por encima de la altura del
respaldo. Si no se observan estas
advertencias, se pueden producir
lesiones graves o mortales en
caso de parada brusca, colisión o
vuelco.
(Continuación)
OTQ037002

35
Sistema de seguridad del vehículo

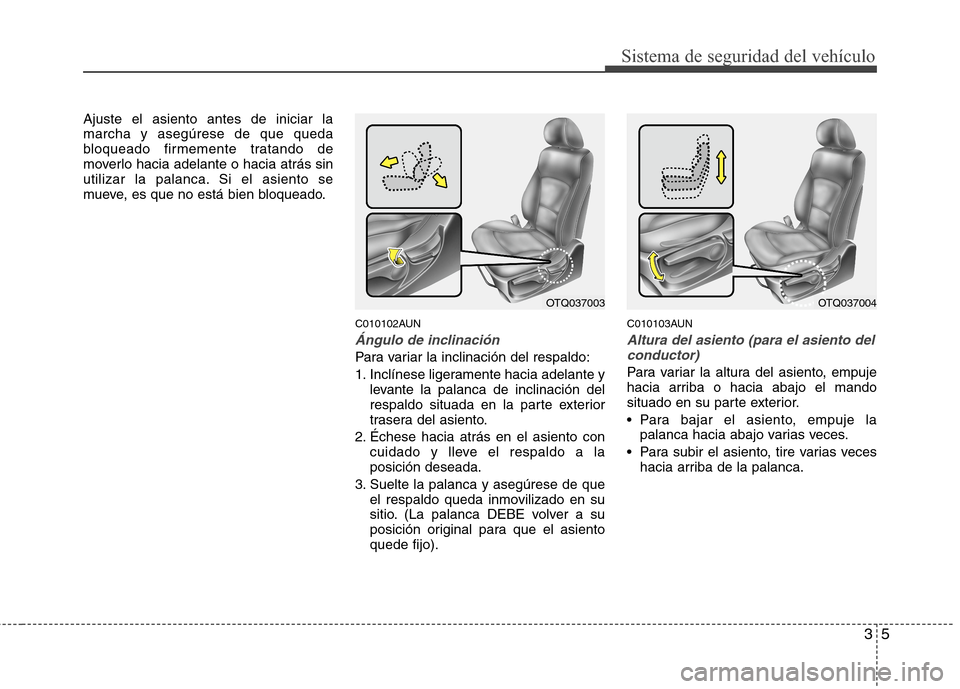

Ajuste el asiento antes de iniciar la
marcha y asegúrese de que queda
bloqueado firmemente tratando de
moverlo hacia adelante o hacia atrás sin
utilizar la palanca. Si el asiento se
mueve, es que no está bien bloqueado.
C010102AUN
Ángulo de inclinación
Para variar la inclinación del respaldo:
1. Inclínese ligeramente hacia adelante y
levante la palanca de inclinación del
respaldo situada en la parte exterior
trasera del asiento.
2. Échese hacia atrás en el asiento con
cuidado y lleve el respaldo a la
posición deseada.
3. Suelte la palanca y asegúrese de que
el respaldo queda inmovilizado en su
sitio. (La palanca DEBE volver a su
posición original para que el asiento
quede fijo).
C010103AUN
Altura del asiento (para el asiento del
conductor)
Para variar la altura del asiento, empuje
hacia arriba o hacia abajo el mando
situado en su parte exterior.
Para bajar el asiento, empuje la
palanca hacia abajo varias veces.
Para subir el asiento, tire varias veces
hacia arriba de la palanca.
OTQ037004OTQ037003

Sistema de seguridad del vehículo
6 3

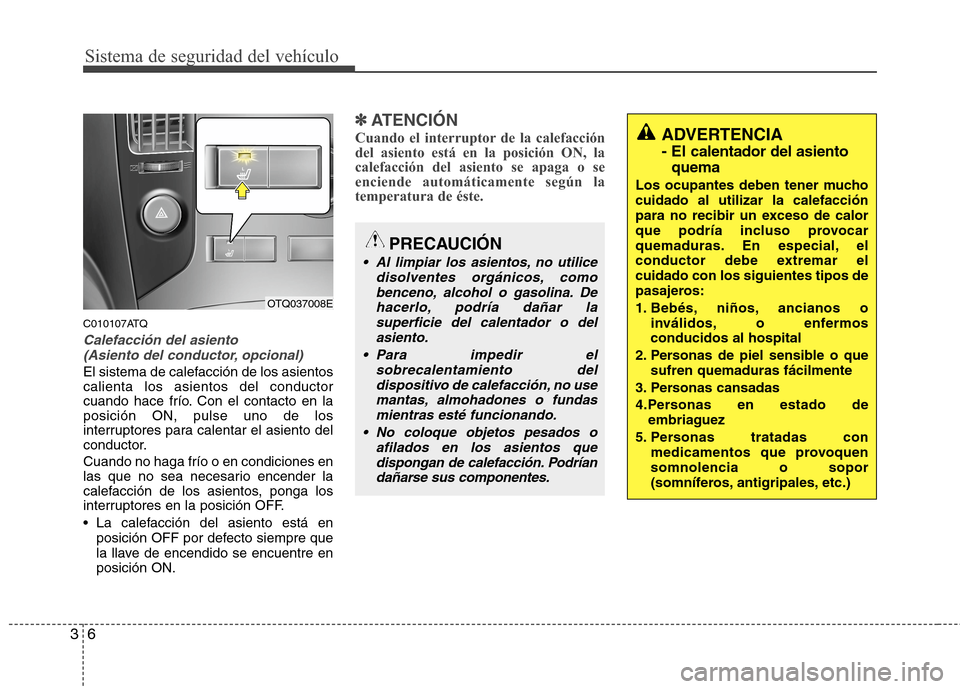

C010107ATQ
Calefacción del asiento
(Asiento del conductor, opcional)
El sistema de calefacción de los asientos
calienta los asientos del conductor
cuando hace frío. Con el contacto en la
posición ON, pulse uno de los
interruptores para calentar el asiento del
conductor.
Cuando no haga frío o en condiciones en
las que no sea necesario encender la
calefacción de los asientos, ponga los
interruptores en la posición OFF.
La calefacción del asiento está en
posición OFF por defecto siempre que
la llave de encendido se encuentre en
posición ON.
✽ ✽
ATENCIÓN
Cuando el interruptor de la calefacción
del asiento está en la posición ON, la
calefacción del asiento se apaga o se
enciende automáticamente según la
temperatura de éste.
OTQ037008E
ADVERTENCIA
- El calentador del asiento
quema
Los ocupantes deben tener mucho
cuidado al utilizar la calefacción
para no recibir un exceso de calor
que podría incluso provocar
quemaduras. En especial, el
conductor debe extremar el
cuidado con los siguientes tipos de
pasajeros:
1. Bebés, niños, ancianos o
inválidos, o enfermos
conducidos al hospital
2. Personas de piel sensible o que
sufren quemaduras fácilmente
3. Personas cansadas
4.Personas en estado de
embriaguez
5. Personas tratadas con
medicamentos que provoquen
somnolencia o sopor
(somníferos, antigripales, etc.)
PRECAUCIÓN
Al limpiar los asientos, no utilice
disolventes orgánicos, como
benceno, alcohol o gasolina. De
hacerlo, podría dañar la
superficie del calentador o del
asiento.
Para impedir el
sobrecalentamiento del
dispositivo de calefacción, no use
mantas, almohadones o fundas
mientras esté funcionando.
No coloque objetos pesados o
afilados en los asientos que
dispongan de calefacción. Podrían
dañarse sus componentes.

37
Sistema de seguridad del vehículo
C010104BTQ

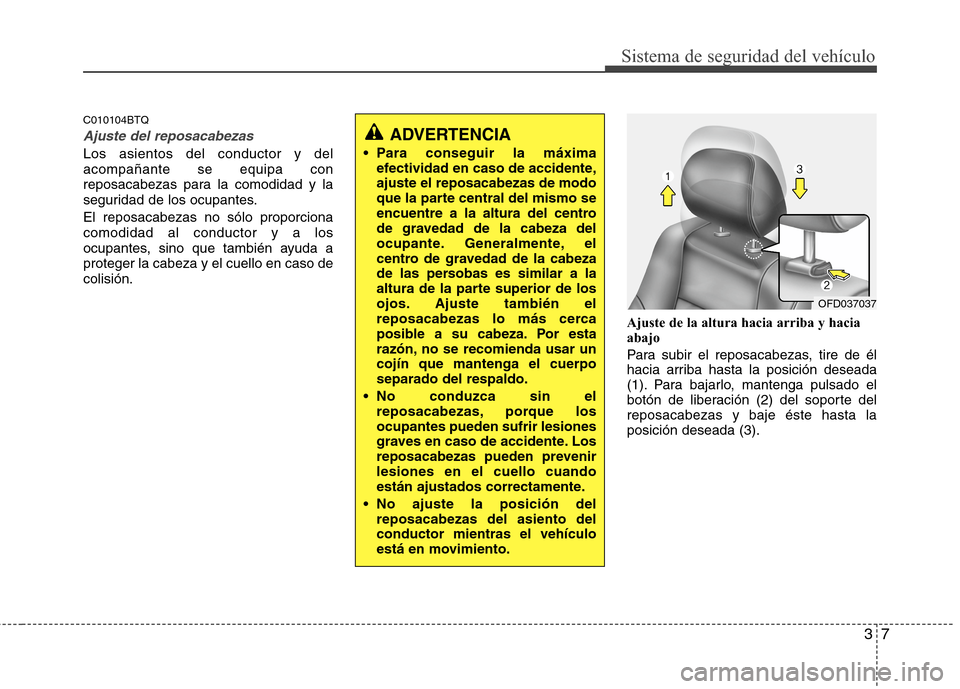

Ajuste del reposacabezas
Los asientos del conductor y del
acompañante se equipa con
reposacabezas para la comodidad y la
seguridad de los ocupantes.
El reposacabezas no sólo proporciona
comodidad al conductor y a los
ocupantes, sino que también ayuda a
proteger la cabeza y el cuello en caso de
colisión.
Ajuste de la altura hacia arriba y hacia
abajo
Para subir el reposacabezas, tire de él
hacia arriba hasta la posición deseada
(1). Para bajarlo, mantenga pulsado el
botón de liberación (2) del soporte del
reposacabezas y baje éste hasta la
posición deseada (3).
ADVERTENCIA
Para conseguir la máxima
efectividad en caso de accidente,
ajuste el reposacabezas de modo
que la parte central del mismo se
encuentre a la altura del centro
de gravedad de la cabeza del
ocupante. Generalmente, el
centro de gravedad de la cabeza
de las persobas es similar a la
altura de la parte superior de los
ojos. Ajuste también el
reposacabezas lo más cerca
posible a su cabeza. Por esta
razón, no se recomienda usar un
cojín que mantenga el cuerpo
separado del respaldo.
No conduzca sin el
reposacabezas, porque los
ocupantes pueden sufrir lesiones
graves en caso de accidente. Los
reposacabezas pueden prevenir
lesiones en el cuello cuando
están ajustados correctamente.
No ajuste la posición del
reposacabezas del asiento del
conductor mientras el vehículo
está en movimiento.
OFD037037

Sistema de seguridad del vehículo
8 3

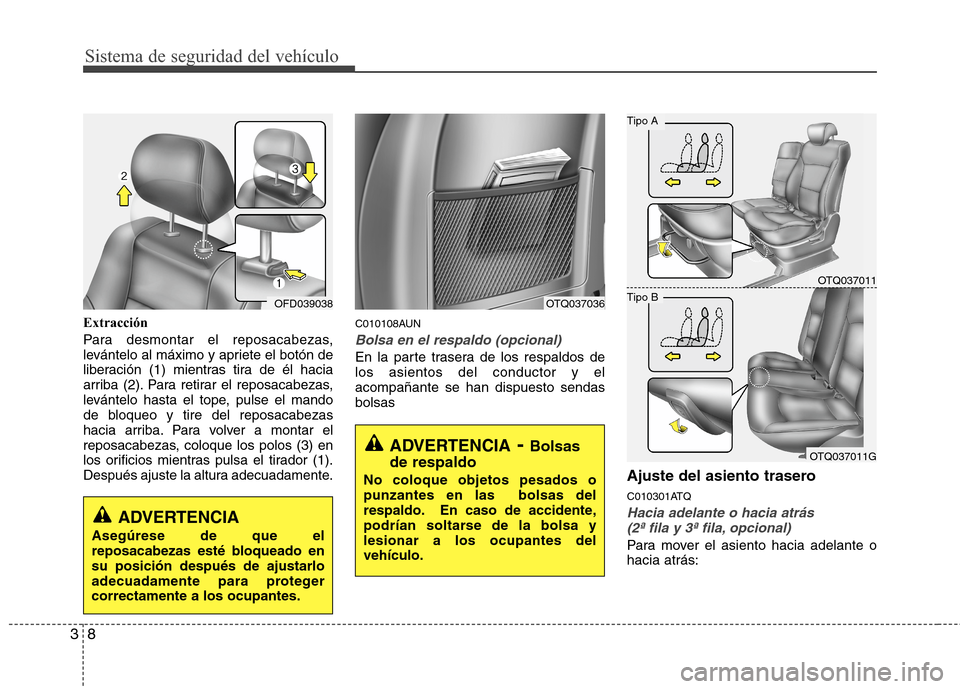

Extracción
Para desmontar el reposacabezas,
levántelo al máximo y apriete el botón de
liberación (1) mientras tira de él hacia
arriba (2). Para retirar el reposacabezas,
levántelo hasta el tope, pulse el mando
de bloqueo y tire del reposacabezas
hacia arriba. Para volver a montar el
reposacabezas, coloque los polos (3) en
los orificios mientras pulsa el tirador (1).
Después ajuste la altura adecuadamente.C010108AUN
Bolsa en el respaldo (opcional)
En la parte trasera de los respaldos de
los asientos del conductor y el
acompañante se han dispuesto sendas
bolsas
Ajuste del asiento trasero
C010301ATQ
Hacia adelante o hacia atrás
(2ª fila y 3ª fila, opcional)
Para mover el asiento hacia adelante o
hacia atrás:
ADVERTENCIA- Bolsas
de respaldo
No coloque objetos pesados o
punzantes en las bolsas del
respaldo. En caso de accidente,
podrían soltarse de la bolsa y
lesionar a los ocupantes del
vehículo.
OTQ037036
OTQ037011
OTQ037011G
Tipo B
Tipo A
ADVERTENCIA
Asegúrese de que el
reposacabezas esté bloqueado en
su posición después de ajustarlo
adecuadamente para proteger
correctamente a los ocupantes.
OFD039038

39
Sistema de seguridad del vehículo

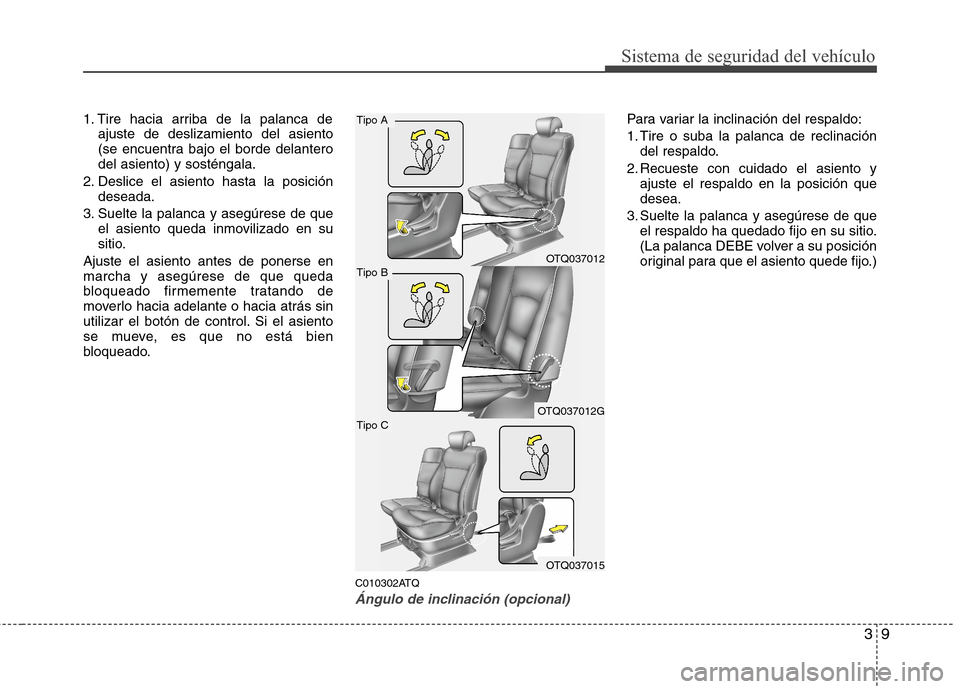

1. Tire hacia arriba de la palanca de
ajuste de deslizamiento del asiento
(se encuentra bajo el borde delantero
del asiento) y sosténgala.
2. Deslice el asiento hasta la posición
deseada.
3. Suelte la palanca y asegúrese de que
el asiento queda inmovilizado en su
sitio.
Ajuste el asiento antes de ponerse en
marcha y asegúrese de que queda
bloqueado firmemente tratando de
moverlo hacia adelante o hacia atrás sin
utilizar el botón de control. Si el asiento
se mueve, es que no está bien
bloqueado.
C010302ATQ
Ángulo de inclinación (opcional)
Para variar la inclinación del respaldo:
1. Tire o suba la palanca de reclinación
del respaldo.
2. Recueste con cuidado el asiento y
ajuste el respaldo en la posición que
desea.
3. Suelte la palanca y asegúrese de que
el respaldo ha quedado fijo en su sitio.
(La palanca DEBE volver a su posición
original para que el asiento quede fijo.)
OTQ037012
OTQ037012G
OTQ037015
Tipo A
Tipo B
Tipo C

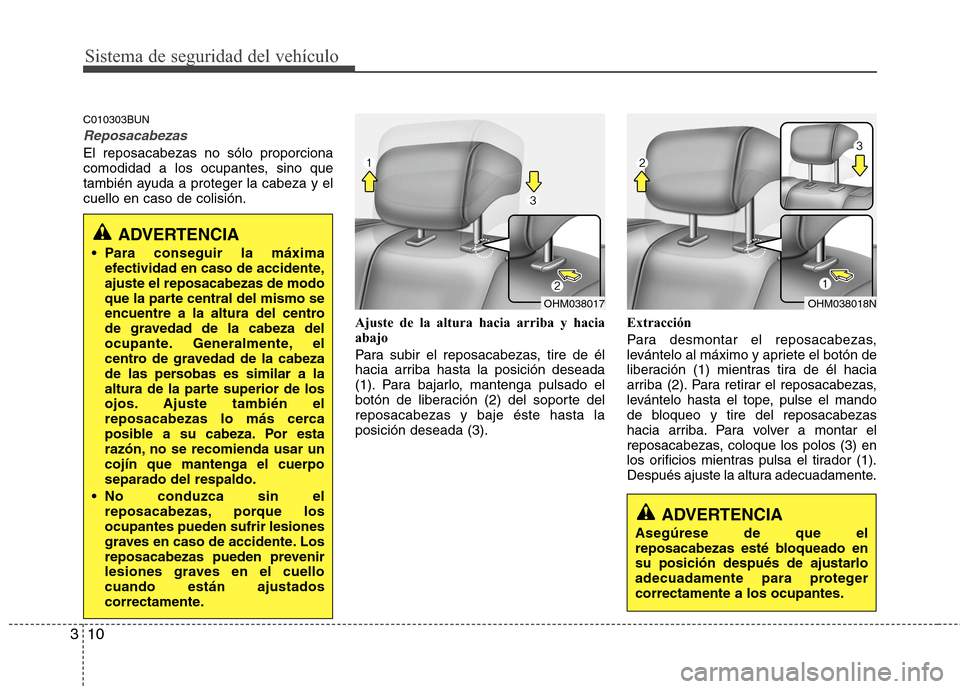

Sistema de seguridad del vehículo
10 3
C010303BUN
Reposacabezas
El reposacabezas no sólo proporciona
comodidad a los ocupantes, sino que
también ayuda a proteger la cabeza y el
cuello en caso de colisión.
Ajuste de la altura hacia arriba y hacia
abajo
Para subir el reposacabezas, tire de él
hacia arriba hasta la posición deseada
(1). Para bajarlo, mantenga pulsado el
botón de liberación (2) del soporte del
reposacabezas y baje éste hasta la
posición deseada (3).Extracción
Para desmontar el reposacabezas,
levántelo al máximo y apriete el botón de
liberación (1) mientras tira de él hacia
arriba (2). Para retirar el reposacabezas,
levántelo hasta el tope, pulse el mando
de bloqueo y tire del reposacabezas
hacia arriba. Para volver a montar el
reposacabezas, coloque los polos (3) en
los orificios mientras pulsa el tirador (1).
Después ajuste la altura adecuadamente.
OHM038017OHM038018N
ADVERTENCIA
Asegúrese de que el
reposacabezas esté bloqueado en
su posición después de ajustarlo
adecuadamente para proteger
correctamente a los ocupantes.
ADVERTENCIA
Para conseguir la máxima
efectividad en caso de accidente,
ajuste el reposacabezas de modo
que la parte central del mismo se
encuentre a la altura del centro
de gravedad de la cabeza del
ocupante. Generalmente, el
centro de gravedad de la cabeza
de las persobas es similar a la
altura de la parte superior de los
ojos. Ajuste también el
reposacabezas lo más cerca
posible a su cabeza. Por esta
razón, no se recomienda usar un
cojín que mantenga el cuerpo
separado del respaldo.
No conduzca sin el
reposacabezas, porque los
ocupantes pueden sufrir lesiones
graves en caso de accidente. Los
reposacabezas pueden prevenir
lesiones graves en el cuello
cuando están ajustados
correctamente.
