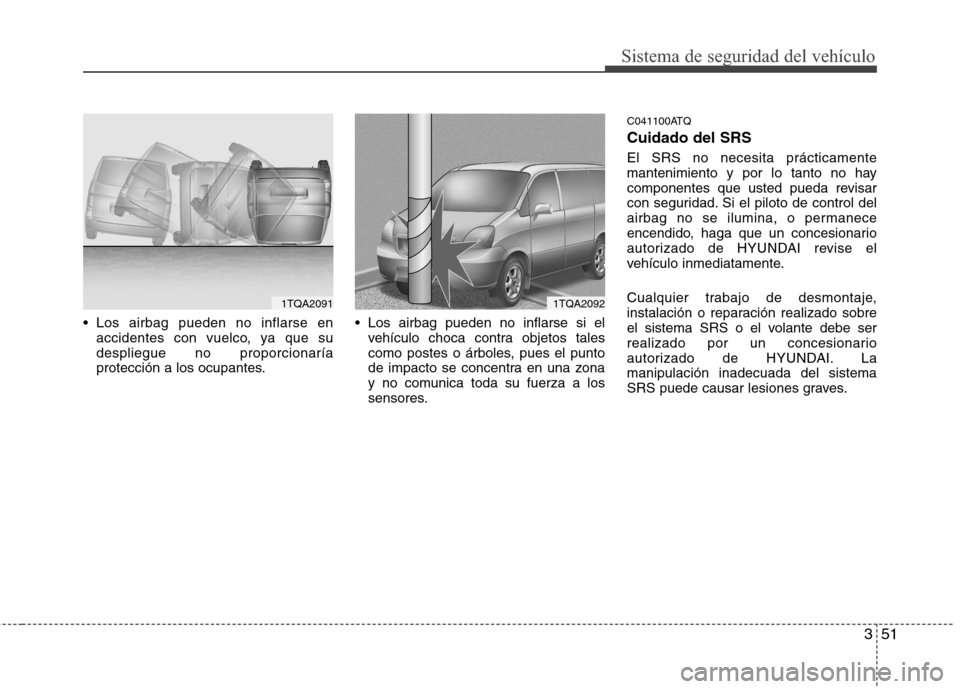

Page 71 of 330
351
Sistema de seguridad del vehículo
Los airbag pueden no inflarse en
accidentes con vuelco, ya que su
despliegue no proporcionaría
protección a los ocupantes. Los airbag pueden no inflarse si el
vehículo choca contra objetos tales
como postes o árboles, pues el punto
de impacto se concentra en una zona
y no comunica toda su fuerza a los
sensores.
C041100ATQ
Cuidado del SRS
El SRS no necesita prácticamente
mantenimiento y por lo tanto no hay
componentes que usted pueda revisar
con seguridad. Si el piloto de control del
airbag no se ilumina, o permanece
encendido, haga que un concesionario
autorizado de HYUNDAI revise el
vehículo inmediatamente.
Cualquier trabajo de desmontaje,
instalación o reparación realizado sobre
el sistema SRS o el volante debe ser
realizado por un concesionario
autorizado de HYUNDAI. La
manipulación inadecuada del sistema
SRS puede causar lesiones graves.
1TQA20911TQA2092

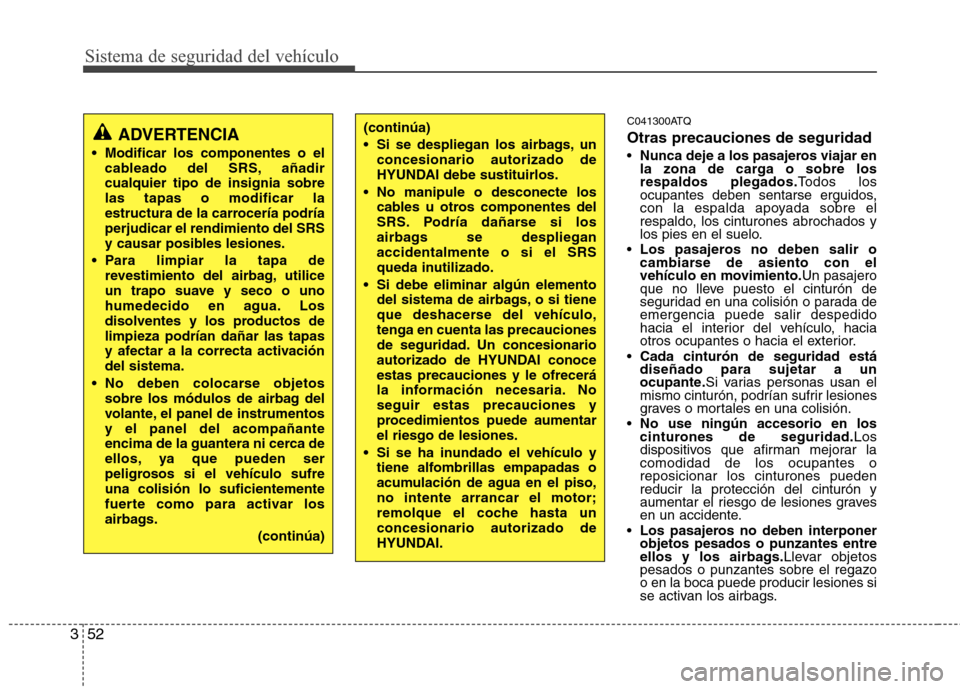

Page 72 of 330
Sistema de seguridad del vehículo
52 3
C041300ATQ
Otras precauciones de seguridad
Nunca deje a los pasajeros viajar en
la zona de carga o sobre los
respaldos plegados.Todos los
ocupantes deben sentarse erguidos,
con la espalda apoyada sobre el
respaldo, los cinturones abrochados y
los pies en el suelo.
Los pasajeros no deben salir o
cambiarse de asiento con el
vehículo en movimiento.Un pasajero
que no lleve puesto el cinturón de
seguridad en una colisión o parada de
emergencia puede salir despedido
hacia el interior del vehículo, hacia
otros ocupantes o hacia el exterior.
Cada cinturón de seguridad está
diseñado para sujetar a un
ocupante.Si varias personas usan el
mismo cinturón, podrían sufrir lesiones
graves o mortales en una colisión.
No use ningún accesorio en los
cinturones de seguridad.Los
dispositivos que afirman mejorar la
comodidad de los ocupantes o
reposicionar los cinturones pueden
reducir la protección del cinturón y
aumentar el riesgo de lesiones graves
en un accidente.
Los pasajeros no deben interponer
objetos pesados o punzantes entre
ellos y los airbags.Llevar objetos
pesados o punzantes sobre el regazo
o en la boca puede producir lesiones si
se activan los airbags.
ADVERTENCIA
Modificar los componentes o el
cableado del SRS, añadir
cualquier tipo de insignia sobre
las tapas o modificar la
estructura de la carrocería podría
perjudicar el rendimiento del SRS
y causar posibles lesiones.
Para limpiar la tapa de
revestimiento del airbag, utilice
un trapo suave y seco o uno
humedecido en agua. Los
disolventes y los productos de
limpieza podrían dañar las tapas
y afectar a la correcta activación
del sistema.
No deben colocarse objetos
sobre los módulos de airbag del
volante, el panel de instrumentos
y el panel del acompañante
encima de la guantera ni cerca de
ellos, ya que pueden ser
peligrosos si el vehículo sufre
una colisión lo suficientemente
fuerte como para activar los
airbags.
(continúa)
(continúa)
Si se despliegan los airbags, un
concesionario autorizado de
HYUNDAI debe sustituirlos.
No manipule o desconecte los
cables u otros componentes del
SRS. Podría dañarse si los
airbags se despliegan
accidentalmente o si el SRS
queda inutilizado.
Si debe eliminar algún elemento
del sistema de airbags, o si tiene
que deshacerse del vehículo,
tenga en cuenta las precauciones
de seguridad. Un concesionario
autorizado de HYUNDAI conoce
estas precauciones y le ofrecerá
la información necesaria. No
seguir estas precauciones y
procedimientos puede aumentar
el riesgo de lesiones.
Si se ha inundado el vehículo y
tiene alfombrillas empapadas o
acumulación de agua en el piso,
no intente arrancar el motor;
remolque el coche hasta un
concesionario autorizado de
HYUNDAI.

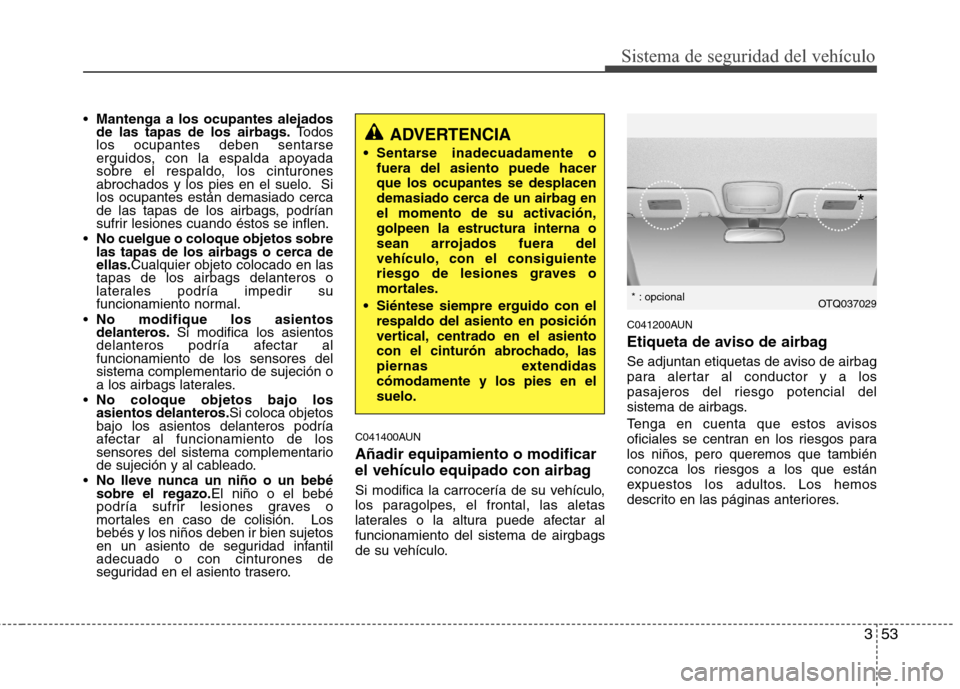

Page 73 of 330
353
Sistema de seguridad del vehículo
Mantenga a los ocupantes alejados
de las tapas de los airbags.Todos
los ocupantes deben sentarse
erguidos, con la espalda apoyada
sobre el respaldo, los cinturones
abrochados y los pies en el suelo. Si
los ocupantes están demasiado cerca
de las tapas de los airbags, podrían
sufrir lesiones cuando éstos se inflen.
No cuelgue o coloque objetos sobre
las tapas de los airbags o cerca de
ellas.Cualquier objeto colocado en las
tapas de los airbags delanteros o
laterales podría impedir su
funcionamiento normal.
No modifique los asientos
delanteros.Si modifica los asientos
delanteros podría afectar al
funcionamiento de los sensores del
sistema complementario de sujeción o
a los airbags laterales.
No coloque objetos bajo los
asientos delanteros.Si coloca objetos
bajo los asientos delanteros podría
afectar al funcionamiento de los
sensores del sistema complementario
de sujeción y al cableado.
No lleve nunca un niño o un bebé
sobre el regazo.El niño o el bebé
podría sufrir lesiones graves o
mortales en caso de colisión. Los
bebés y los niños deben ir bien sujetos
en un asiento de seguridad infantil
adecuado o con cinturones de
seguridad en el asiento trasero.
C041400AUN
Añadir equipamiento o modificar
el vehículo equipado con airbag
Si modifica la carrocería de su vehículo,
los paragolpes, el frontal, las aletas
laterales o la altura puede afectar al
funcionamiento del sistema de airgbags
de su vehículo.
C041200AUN
Etiqueta de aviso de airbag
Se adjuntan etiquetas de aviso de airbag
para alertar al conductor y a los
pasajeros del riesgo potencial del
sistema de airbags.
Tenga en cuenta que estos avisos
oficiales se centran en los riesgos para
los niños, pero queremos que también
conozca los riesgos a los que están
expuestos los adultos. Los hemos
descrito en las páginas anteriores.
ADVERTENCIA
Sentarse inadecuadamente o
fuera del asiento puede hacer
que los ocupantes se desplacen
demasiado cerca de un airbag en
el momento de su activación,
golpeen la estructura interna o
sean arrojados fuera del
vehículo, con el consiguiente
riesgo de lesiones graves o
mortales.
Siéntese siempre erguido con el
respaldo del asiento en posición
vertical, centrado en el asiento
con el cinturón abrochado, las
piernas extendidas
cómodamente y los pies en el
suelo.
OTQ037029
*
* : opcional

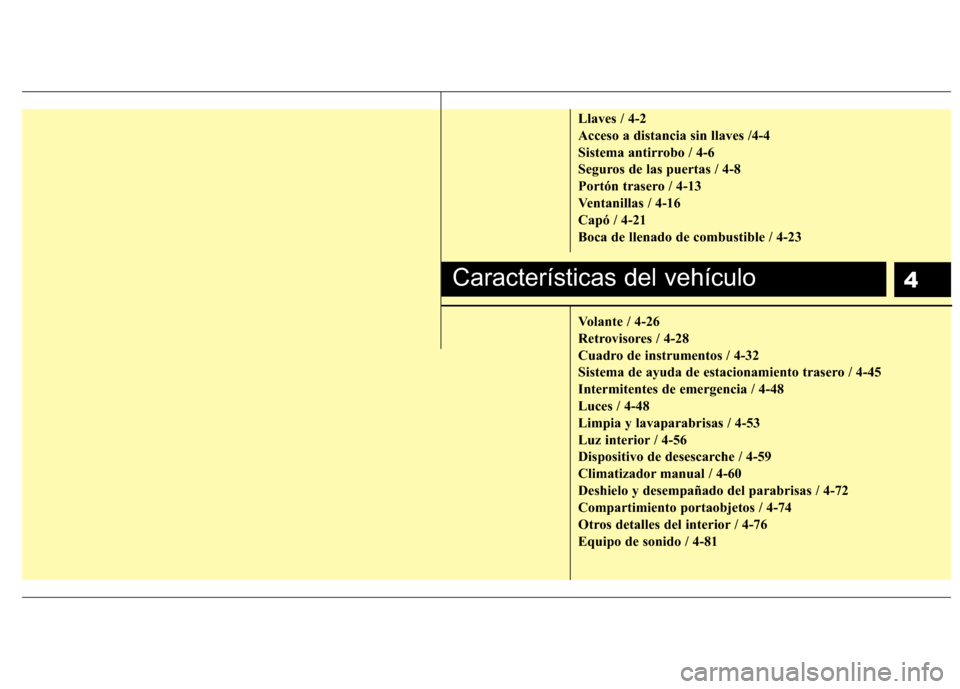

Page 74 of 330
4
Llaves / 4-2
Acceso a distancia sin llaves /4-4
Sistema antirrobo / 4-6
Seguros de las puertas / 4-8
Portón trasero / 4-13
Ventanillas / 4-16
Capó / 4-21
Boca de llenado de combustible / 4-23
Volante / 4-26
Retrovisores / 4-28
Cuadro de instrumentos / 4-32
Sistema de ayuda de estacionamiento trasero / 4-45
Intermitentes de emergencia / 4-48
Luces / 4-48
Limpia y lavaparabrisas / 4-53
Luz interior / 4-56
Dispositivo de desescarche / 4-59
Climatizador manual / 4-60
Deshielo y desempañado del parabrisas / 4-72
Compartimiento portaobjetos / 4-74
Otros detalles del interior / 4-76
Equipo de sonido / 4-81
Características del vehículo
Page 75 of 330
Características del vehículo
2 4
D010100AEN
Anote el número de la llave
El número de código de las llaves está
grabado en la etiqueta con el código de
barras que acompaña al juego de llaves.
Si pierde las llaves, este número
permitirá a un concesionario autorizado
de HYUNDAI duplicarlas con facilidad.
Retire la etiqueta con el código de barras
y guárdela en lugar seguro. Asimismo,
anote el número y guárdelo en un sitio
seguro y de fácil acceso (pero no en el
vehículo).
D010200AEN
Manejo de las llaves
Se utilizan para arrancar el motor y
bloquear y desbloquear las puertas.
LLAVES
ADVERTENCIA- Llave de
contacto
Es peligroso dejar niños sin
vigilancia en un vehículo con la
llave de contacto, incluso si no está
puesta en el contacto. Los niños
imitan a los adultos y pueden
introducir la llave en el contacto. La
llave permitiría a los niños manejar
los elevalunas u otros mandos, o
incluso hacer que el vehículo se
pusiera en movimiento, con el
consiguiente riesgo de lesiones
graves o mortales. No deje jamás
las llaves en su vehículo cuando
haya niños sin vigilancia.
ADVERTENCIA
Utilice únicamente piezas
originales HYUNDAI para la llave de
contacto de su vehículo. Si utiliza
una copia, puede que el contacto
no vuelva a ON después de llevarlo
a START. Si así ocurriera, el motor
de arranque no dejaría de girar y
podría estropearse o incendiarse a
causa de una corriente excesiva en
el devanado.
OUN046100L

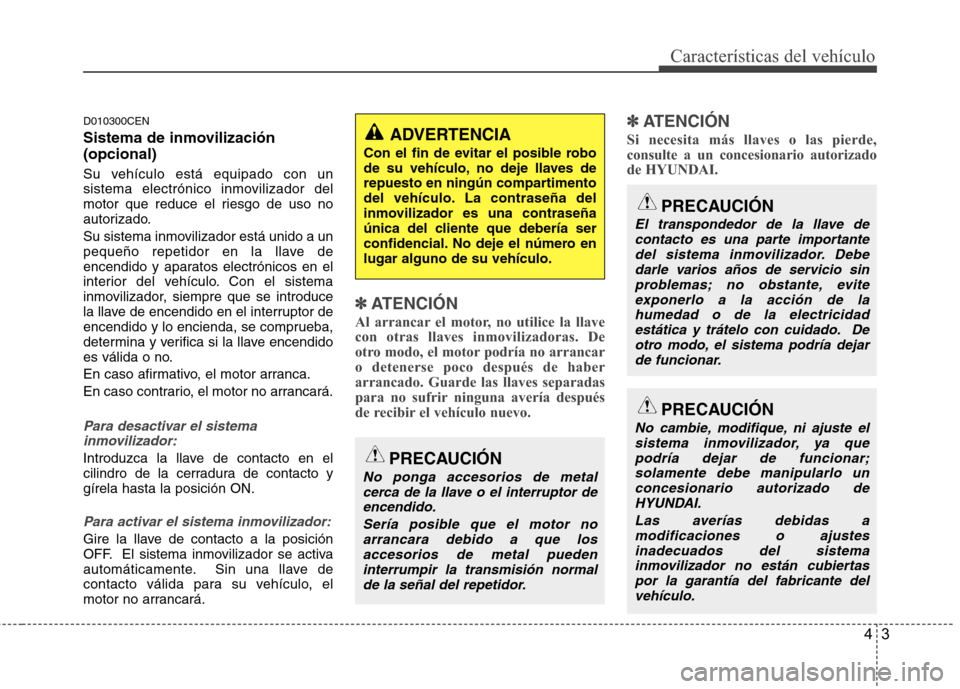

Page 76 of 330
43
Características del vehículo
D010300CEN
Sistema de inmovilización
(opcional)
Su vehículo está equipado con un
sistema electrónico inmovilizador del
motor que reduce el riesgo de uso no
autorizado.
Su sistema inmovilizador está unido a un
pequeño repetidor en la llave de
encendido y aparatos electrónicos en el
interior del vehículo. Con el sistema
inmovilizador, siempre que se introduce
la llave de encendido en el interruptor de
encendido y lo encienda, se comprueba,
determina y verifica si la llave encendido
es válida o no.
En caso afirmativo, el motor arranca.
En caso contrario, el motor no arrancará.
Para desactivar el sistema
inmovilizador:
Introduzca la llave de contacto en el
cilindro de la cerradura de contacto y
gírela hasta la posición ON.
Para activar el sistema inmovilizador:
Gire la llave de contacto a la posición
OFF. El sistema inmovilizador se activa
automáticamente. Sin una llave de
contacto válida para su vehículo, el
motor no arrancará.
✽ ✽
ATENCIÓN
Al arrancar el motor, no utilice la llave
con otras llaves inmovilizadoras. De
otro modo, el motor podría no arrancar
o detenerse poco después de haber
arrancado. Guarde las llaves separadas
para no sufrir ninguna avería después
de recibir el vehículo nuevo.
✽ ✽
ATENCIÓN
Si necesita más llaves o las pierde,
consulte a un concesionario autorizado
de HYUNDAI.
PRECAUCIÓN
El transpondedor de la llave de
contacto es una parte importante
del sistema inmovilizador. Debe
darle varios años de servicio sin
problemas; no obstante, evite
exponerlo a la acción de la
humedad o de la electricidad
estática y trátelo con cuidado. De
otro modo, el sistema podría dejar
de funcionar.
ADVERTENCIA
Con el fin de evitar el posible robo
de su vehículo, no deje llaves de
repuesto en ningún compartimento
del vehículo. La contraseña del
inmovilizador es una contraseña
única del cliente que debería ser
confidencial. No deje el número en
lugar alguno de su vehículo.
PRECAUCIÓN
No cambie, modifique, ni ajuste el
sistema inmovilizador, ya que
podría dejar de funcionar;
solamente debe manipularlo un
concesionario autorizado de
HYUNDAI.
Las averías debidas a
modificaciones o ajustes
inadecuados del sistema
inmovilizador no están cubiertas
por la garantía del fabricante del
vehículo.
PRECAUCIÓN
No ponga accesorios de metal
cerca de la llave o el interruptor de
encendido.
Sería posible que el motor no
arrancara debido a que los
accesorios de metal pueden
interrumpir la transmisión normal
de la señal del repetidor.
Page 77 of 330

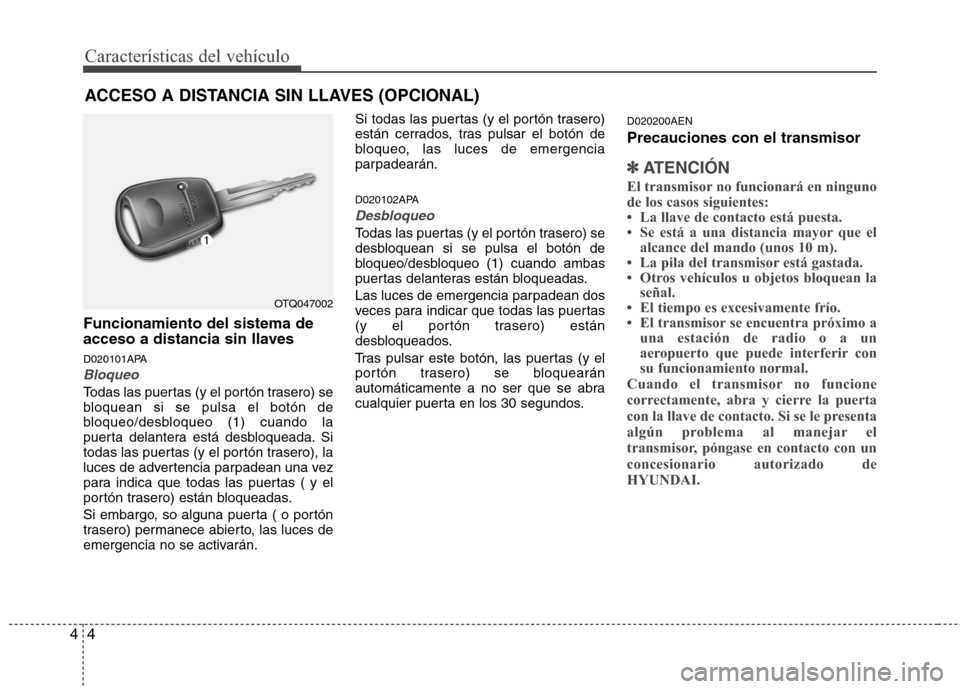

Características del vehículo
4 4
Funcionamiento del sistema de
acceso a distancia sin llaves
D020101APA
Bloqueo
Todas las puertas (y el portón trasero) se
bloquean si se pulsa el botón de
bloqueo/desbloqueo (1) cuando la
puerta delantera está desbloqueada. Si
todas las puertas (y el portón trasero), la
luces de advertencia parpadean una vez
para indica que todas las puertas ( y el
portón trasero) están bloqueadas.
Si embargo, so alguna puerta ( o portón
trasero) permanece abierto, las luces de
emergencia no se activarán.Si todas las puertas (y el portón trasero)
están cerrados, tras pulsar el botón de
bloqueo, las luces de emergencia
parpadearán.
D020102APA
Desbloqueo
Todas las puertas (y el portón trasero) se
desbloquean si se pulsa el botón de
bloqueo/desbloqueo (1) cuando ambas
puertas delanteras están bloqueadas.
Las luces de emergencia parpadean dos
veces para indicar que todas las puertas
(y el portón trasero) están
desbloqueados.
Tras pulsar este botón, las puertas (y el
portón trasero) se bloquearán
automáticamente a no ser que se abra
cualquier puerta en los 30 segundos.
D020200AEN
Precauciones con el transmisor
✽ ✽
ATENCIÓN
El transmisor no funcionará en ninguno
de los casos siguientes:
• La llave de contacto está puesta.
• Se está a una distancia mayor que el
alcance del mando (unos 10 m).
• La pila del transmisor está gastada.
• Otros vehículos u objetos bloquean la
señal.
• El tiempo es excesivamente frío.
• El transmisor se encuentra próximo a
una estación de radio o a un
aeropuerto que puede interferir con
su funcionamiento normal.
Cuando el transmisor no funcione
correctamente, abra y cierre la puerta
con la llave de contacto. Si se le presenta
algún problema al manejar el
transmisor, póngase en contacto con un
concesionario autorizado de
HYUNDAI.
ACCESO A DISTANCIA SIN LLAVES (OPCIONAL)
OTQ047002
Page 78 of 330
45
Características del vehículo

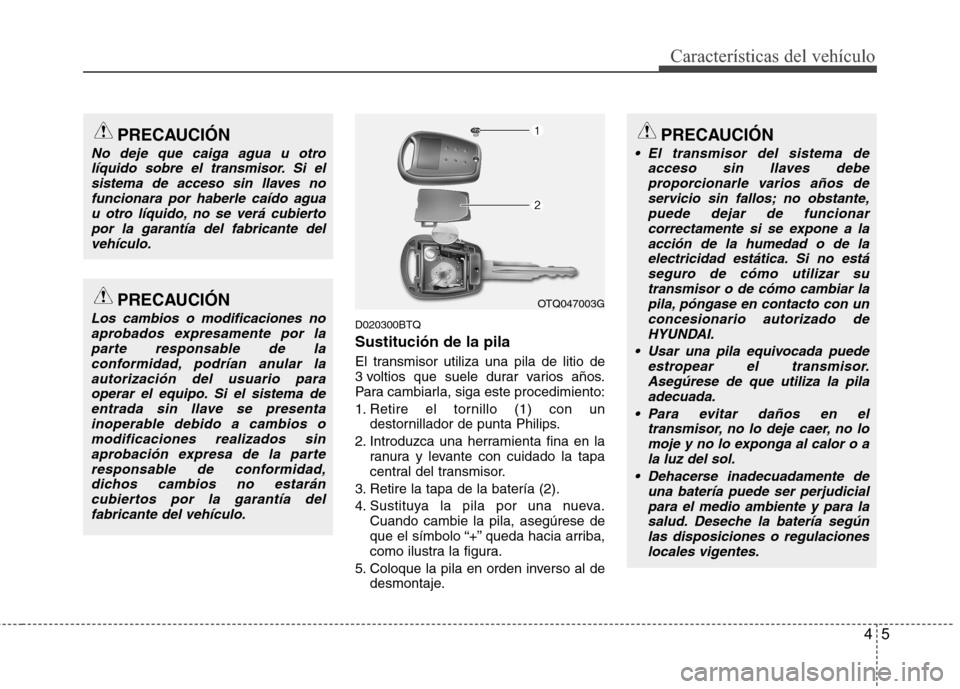

D020300BTQ
Sustitución de la pila
El transmisor utiliza una pila de litio de
3 voltios que suele durar varios años.
Para cambiarla, siga este procedimiento:
1. Retire el tornillo (1) con un
destornillador de punta Philips.
2. Introduzca una herramienta fina en la
ranura y levante con cuidado la tapa
central del transmisor.
3. Retire la tapa de la batería (2).
4. Sustituya la pila por una nueva.
Cuando cambie la pila, asegúrese de
que el símbolo “+” queda hacia arriba,
como ilustra la figura.
5. Coloque la pila en orden inverso al de
desmontaje.
PRECAUCIÓN
No deje que caiga agua u otro
líquido sobre el transmisor. Si el
sistema de acceso sin llaves no
funcionara por haberle caído agua
u otro líquido, no se verá cubierto
por la garantía del fabricante del
vehículo.
PRECAUCIÓN
Los cambios o modificaciones no
aprobados expresamente por la
parte responsable de la
conformidad, podrían anular la
autorización del usuario para
operar el equipo. Si el sistema de
entrada sin llave se presenta
inoperable debido a cambios o
modificaciones realizados sin
aprobación expresa de la parte
responsable de conformidad,
dichos cambios no estarán
cubiertos por la garantía del
fabricante del vehículo.
PRECAUCIÓN
El transmisor del sistema de
acceso sin llaves debe
proporcionarle varios años de
servicio sin fallos; no obstante,
puede dejar de funcionar
correctamente si se expone a la
acción de la humedad o de la
electricidad estática. Si no está
seguro de cómo utilizar su
transmisor o de cómo cambiar la
pila, póngase en contacto con un
concesionario autorizado de
HYUNDAI.
Usar una pila equivocada puede
estropear el transmisor.
Asegúrese de que utiliza la pila
adecuada.
Para evitar daños en el
transmisor, no lo deje caer, no lo
moje y no lo exponga al calor o a
la luz del sol.
Dehacerse inadecuadamente de
una batería puede ser perjudicial
para el medio ambiente y para la
salud. Deseche la batería según
las disposiciones o regulaciones
locales vigentes.
OTQ047003G
Page 79 of 330
Características del vehículo
6 4

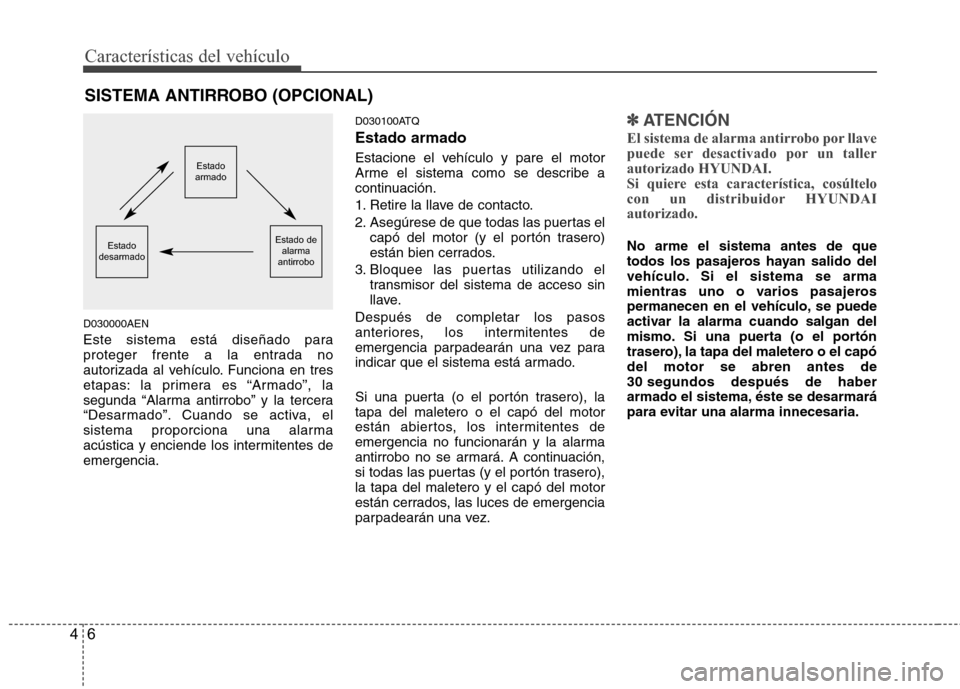

D030000AEN
Este sistema está diseñado para
proteger frente a la entrada no
autorizada al vehículo. Funciona en tres
etapas: la primera es “Armado”, la
segunda “Alarma antirrobo” y la tercera
“Desarmado”. Cuando se activa, el
sistema proporciona una alarma
acústica y enciende los intermitentes de
emergencia.
D030100ATQ
Estado armado
Estacione el vehículo y pare el motor
Arme el sistema como se describe a
continuación.
1. Retire la llave de contacto.
2. Asegúrese de que todas las puertas el
capó del motor (y el portón trasero)
están bien cerrados.
3. Bloquee las puertas utilizando el
transmisor del sistema de acceso sin
llave.
Después de completar los pasos
anteriores, los intermitentes de
emergencia parpadearán una vez para
indicar que el sistema está armado.
Si una puerta (o el portón trasero), la
tapa del maletero o el capó del motor
están abiertos, los intermitentes de
emergencia no funcionarán y la alarma
antirrobo no se armará. A continuación,
si todas las puertas (y el portón trasero),
la tapa del maletero y el capó del motor
están cerrados, las luces de emergencia
parpadearán una vez.
✽ ✽
ATENCIÓN
El sistema de alarma antirrobo por llave
puede ser desactivado por un taller
autorizado HYUNDAI.
Si quiere esta característica, cosúltelo
con un distribuidor HYUNDAI
autorizado.
No arme el sistema antes de que
todos los pasajeros hayan salido del
vehículo. Si el sistema se arma
mientras uno o varios pasajeros
permanecen en el vehículo, se puede
activar la alarma cuando salgan del
mismo. Si una puerta (o el portón
trasero), la tapa del maletero o el capó
del motor se abren antes de
30 segundos después de haber
armado el sistema, éste se desarmará
para evitar una alarma innecesaria.
SISTEMA ANTIRROBO (OPCIONAL)
Estado
armado
Estado de
alarma
antirroboEstado
desarmado
Page 80 of 330
47
Características del vehículo

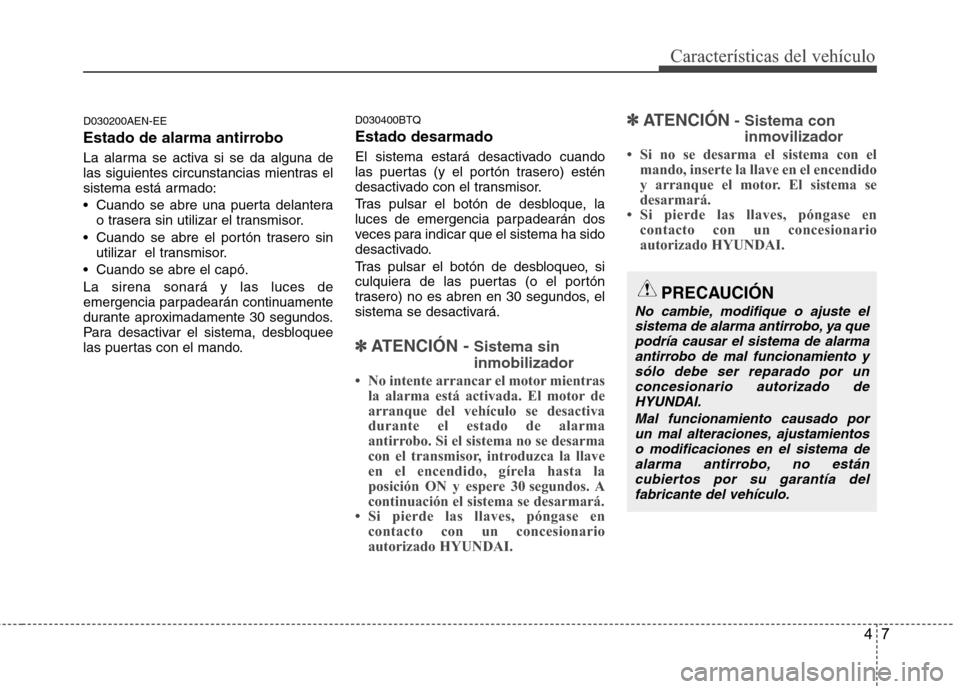

D030200AEN-EE
Estado de alarma antirrobo
La alarma se activa si se da alguna de
las siguientes circunstancias mientras el
sistema está armado:
Cuando se abre una puerta delantera
o trasera sin utilizar el transmisor.
Cuando se abre el portón trasero sin
utilizar el transmisor.
Cuando se abre el capó.
La sirena sonará y las luces de
emergencia parpadearán continuamente
durante aproximadamente 30 segundos.
Para desactivar el sistema, desbloquee
las puertas con el mando.
D030400BTQ
Estado desarmado
El sistema estará desactivado cuando
las puertas (y el portón trasero) estén
desactivado con el transmisor.
Tras pulsar el botón de desbloque, la
luces de emergencia parpadearán dos
veces para indicar que el sistema ha sido
desactivado.
Tras pulsar el botón de desbloqueo, si
culquiera de las puertas (o el portón
trasero) no es abren en 30 segundos, el
sistema se desactivará.
✽ ✽
ATENCIÓN - Sistema sin
inmobilizador
• No intente arrancar el motor mientras
la alarma está activada. El motor de
arranque del vehículo se desactiva
durante el estado de alarma
antirrobo. Si el sistema no se desarma
con el transmisor, introduzca la llave
en el encendido, gírela hasta la
posición ON y espere 30 segundos. A
continuación el sistema se desarmará.
• Si pierde las llaves, póngase en
contacto con un concesionario
autorizado HYUNDAI.
✽ ✽
ATENCIÓN- Sistema con
inmovilizador
• Si no se desarma el sistema con el
mando, inserte la llave en el encendido
y arranque el motor. El sistema se
desarmará.
• Si pierde las llaves, póngase en
contacto con un concesionario
autorizado HYUNDAI.
PRECAUCIÓN
No cambie, modifique o ajuste el
sistema de alarma antirrobo, ya que
podría causar el sistema de alarma
antirrobo de mal funcionamiento y
sólo debe ser reparado por un
concesionario autorizado de
HYUNDAI.
Mal funcionamiento causado por
un mal alteraciones, ajustamientos
o modificaciones en el sistema de
alarma antirrobo, no están
cubiertos por su garantía del
fabricante del vehículo.
