Hyundai Ioniq 2016 아이오닉 AE - 사용 설명서 (in Korean)

4

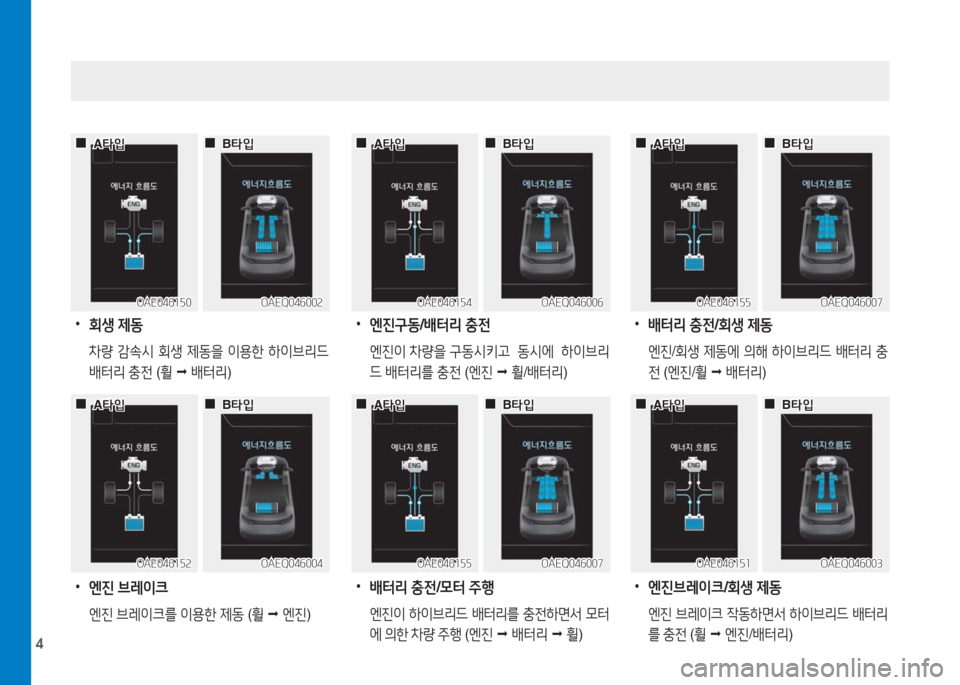

OAEQ046002OAEQ046002OAE046150OAE046150
00A타입A타입 00B타입B타입
OAEQ046006OAEQ046006OAE046154OAE046154
00A타입A타입 00B타입B타입
OAEQ046007OAEQ046007OAE046155OAE046155
00A타입A타입 00B타입B타입
OAEQ046004OAEQ046004OAE046152OAE046152
00A타입A타입 00B타입B타입
OAEQ046007OAEQ046007OAE046155OAE046155
00A타입A타입 00B타입B타입
OAEQ046003OAEQ046003OAE046151OAE046151
00A타입A타입 00B타입B타입
•엔진구동/배터리 충전
엔진이 차량을 구동시키고 동시에 하이브리
드 배터리를 충전 (엔진

5

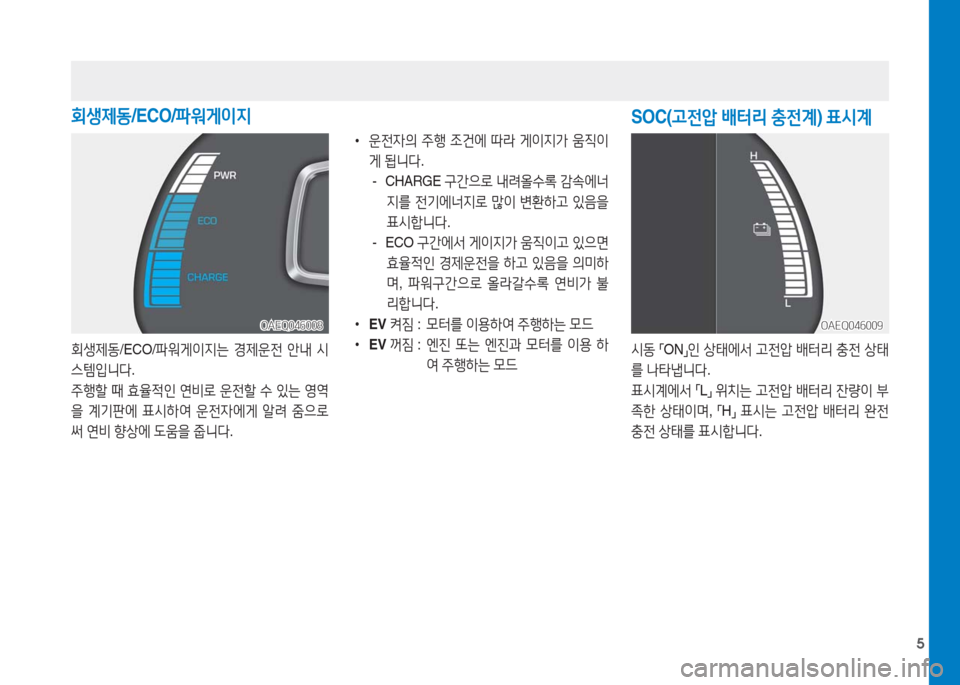

회생제동/ECO/파워게이지 SOC(고전압 배터리 충전계) 표시계
회생제동/ECO/파워게이지는 경제운전 안내 시
스템입니다.
주행할 때 효율적인 연비로 운전할 수 있는 영역
을 계기판에 표시하여 운전자에게 알려 줌으로
써 연비 향상에 도움을 줍니다.
시동 「ON」인 상태에서 고전압 배터리 충전 상태
를 나타냅니다.
표시계에서 「L」 위치는 고전압 배터리 잔량이 부
족한 상태이며, 「H」 표시는 고전압 배터리 완전
충전 상태를 표시합니다.
OAEQ046008OAEQ046008
•운전자의 주행 조건에 따라 게이지가 움직이
게 됩니다.
- CHARGE 구간으로 내려올수록 감속에너
지를 전기에너지로 많이 변환하고 있음을
표시합니다.
- ECO 구간에서 게이지가 움직이고 있으면
효율적인 경제운전을 하고 있음을 의미하
며, 파워구간으로 올라갈수록 연비가 불
리합니다.
•EV 켜짐 : 모터를 이용하여 주행하는 모드
•EV 꺼짐 : 엔진 또는 엔진과 모터를 이용 하
여 주행하는 모드
OAEQ046009OAEQ046009

6

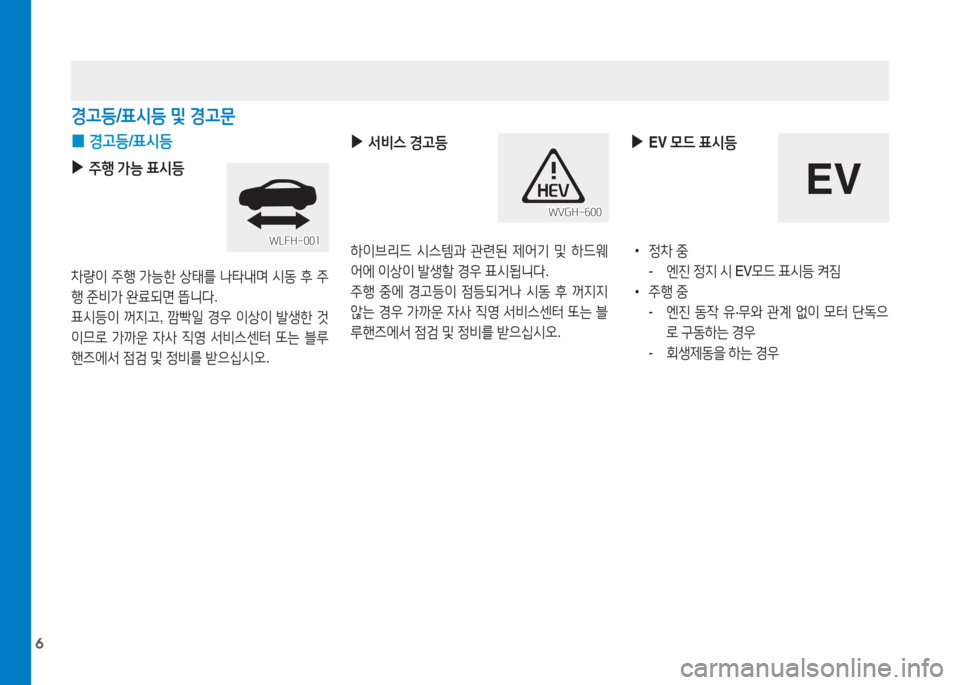

0경고등/표시등 ▶서비스 경고등
하이브리드 시스템과 관련된 제어기 및 하드웨
어에 이상이 발생할 경우 표시됩니다.
주행 중에 경고등이 점등되거나 시동 후 꺼지지
않는 경우 가까운 자사 직영 서비스센터 또는 블
루핸즈에서 점검 및 정비를 받으십시오.
WVGH-600WVGH-600
▶주행 가능 표시등
차량이 주행 가능한 상태를 나타내며 시동 후 주
행 준비가 완료되면 뜹니다.
표시등이 꺼지고, 깜빡일 경우 이상이 발생한 것
이므로 가까운 자사 직영 서비스센터 또는 블루
핸즈에서 점검 및 정비를 받으십시오.
WLFH-001WLFH-001
경고등/표시등 및 경고문
▶EV 모드 표시등
•정차 중
- 엔진 정지 시 EV모드 표시등 켜짐
•주행 중
- 엔진 동작 유·무와 관계 없이 모터 단독으
로 구동하는 경우
- 회생제동을 하는 경우
EV

7

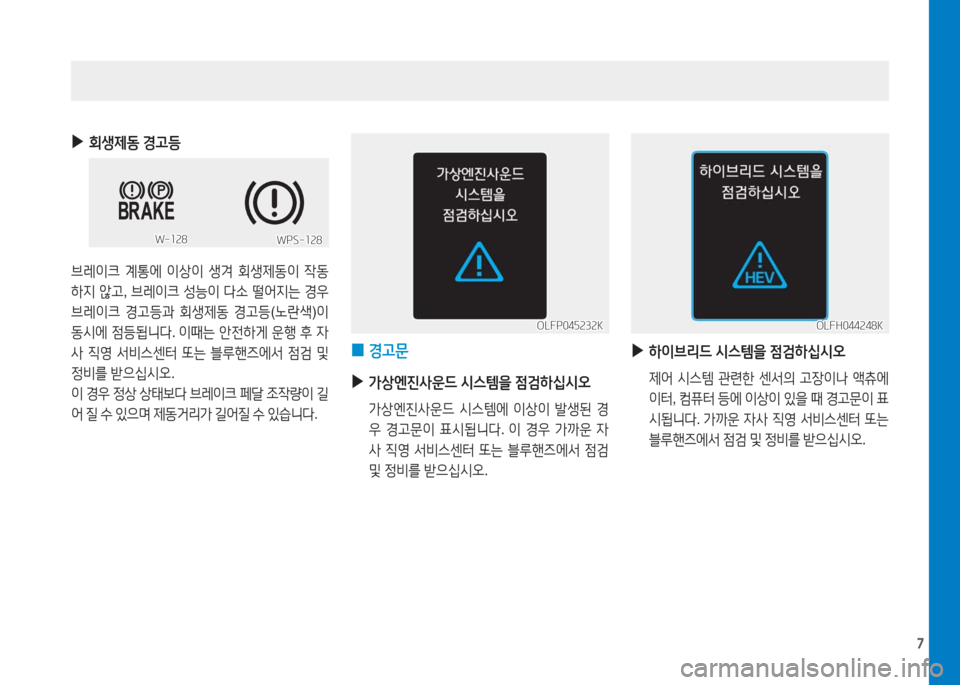

▶회생제동 경고등
브레이크 계통에 이상이 생겨 회생제동이 작동
하지 않고, 브레이크 성능이 다소 떨어지는 경우
브레이크 경고등과 회생제동 경고등(노란색)이
동시에 점등됩니다. 이때는 안전하게 운행 후 자
사 직영 서비스센터 또는 블루핸즈에서 점검 및
정비를 받으십시오.
이 경우 정상 상태보다 브레이크 페달 조작량이 길
어 질 수 있으며 제동거리가 길어질 수 있습니다.
W-128W-128WPS-128WPS-128
▶하이브리드 시스템을 점검하십시오
제어 시스템 관련한 센서의 고장이나 액츄에
이터, 컴퓨터 등에 이상이 있을 때 경고문이 표
시됩니다. 가까운 자사 직영 서비스센터 또는
블루핸즈에서 점검 및 정비를 받으십시오.
OLFH044248KOLFH044248K
0경고문
▶가상엔진사운드 시스템을 점검하십시오
가상엔진사운드 시스템에 이상이 발생된 경
우 경고문이 표시됩니다. 이 경우 가까운 자
사 직영 서비스센터 또는 블루핸즈에서 점검
및 정비를 받으십시오.

OLFP045232KOLFP045232K

8

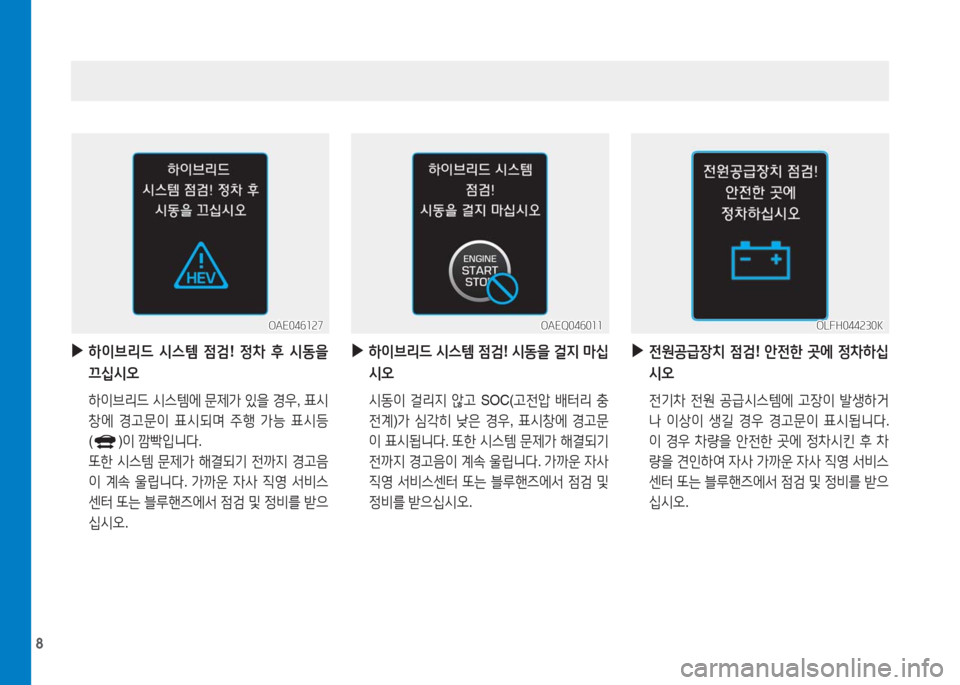

▶하이브리드 시스템 점검! 시동을 걸지 마십
시오
시동이 걸리지 않고 SOC(고전압 배터리 충
전계)가 심각히 낮은 경우, 표시창에 경고문
이 표시됩니다. 또한 시스템 문제가 해결되기
전까지 경고음이 계속 울립니다. 가까운 자사
직영 서비스센터 또는 블루핸즈에서 점검 및
정비를 받으십시오.
OAEQ046011OAEQ046011OLFH044230KOLFH044230K
▶전원공급장치 점검! 안전한 곳에 정차하십
시오
전기차 전원 공급시스템에 고장이 발생하거
나 이상이 생길 경우 경고문이 표시됩니다.
이 경우 차량을 안전한 곳에 정차시킨 후 차
량을 견인하여 자사 가까운 자사 직영 서비스
센터 또는 블루핸즈에서 점검 및 정비를 받으
십시오.
▶하이브리드 시스템 점검! 정차 후 시동을
끄십시오
하이브리드 시스템에 문제가 있을 경우, 표시
창에 경고문이 표시되며 주행 가능 표시등
()이 깜빡입니다.
또한 시스템 문제가 해결되기 전까지 경고음
이 계속 울립니다. 가까운 자사 직영 서비스
센터 또는 블루핸즈에서 점검 및 정비를 받으
십시오.
OAE046127OAE046127

9
OLFH044232KOLFH044232K
▶배터리 충전을 위해 정차를 하십시오
SOC(구동용 배터리 충전계)가 심각히 낮을
경우 표시창에 경고문이 표시됩니다.
하이브리드 배터리 충전을 위해, 차량을 안전
한 곳에 정차시킨 후, 변속기를 「P」(주차)단으
로 변속하십시오.
▶브레이크 시스템 점검! 안전한 곳에 정차하
십시오
브레이크 시스템에 이상이 발생된 경우 경고
문이 표시됩니다. 이 경우 차량을 안전한 곳
에 정차시킨 후 차량을 견인하여 가까운 자사
직영 서비스센터 또는 블루핸즈에서 점검 및
정비를 받으십시오.
▶연료를 주입하십시오. 배터리가 방전될 수
있습니다
연료의 잔류량이 적을 경우, 표시창에 경고문
이 표시되고 뜨고 경고음이 울립니다. 즉시
연료를 보충하십시오.
주 의
저연료 수준으로 차량을 운행하지 마십시오.
연료가 완전히 소모되어 운전할 경우, 하이
브리드 배터리가 손상될 수 있습니다.
OLFH044234KOLFH044234KOLFH044242KOLFH044242K

10

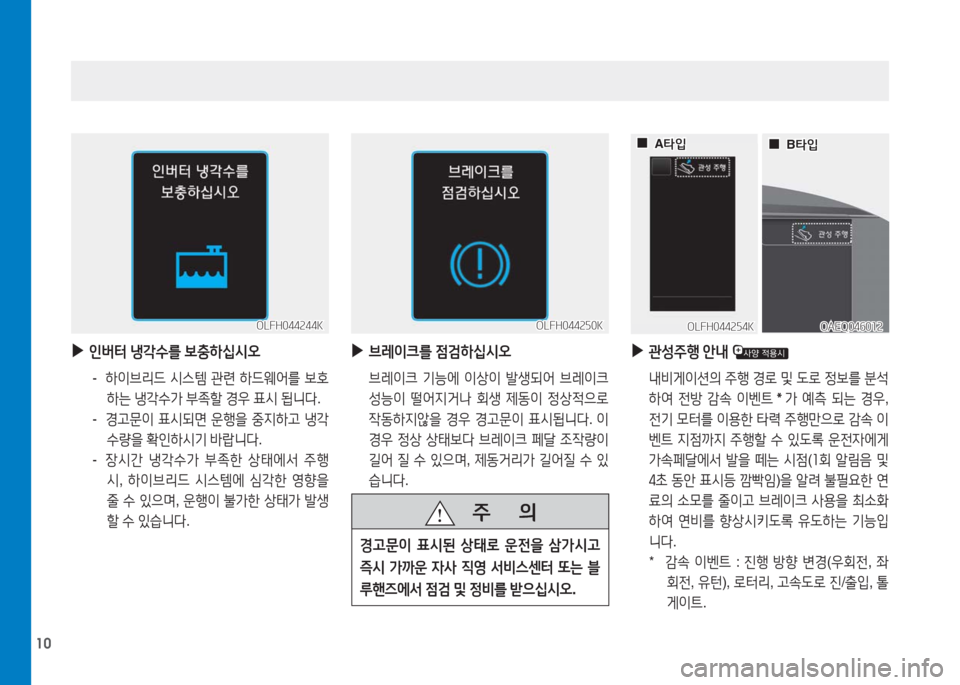

▶브레이크를 점검하십시오
브레이크 기능에 이상이 발생되어 브레이크
성능이 떨어지거나 회생 제동이 정상적으로
작동하지않을 경우 경고문이 표시됩니다. 이
경우 정상 상태보다 브레이크 페달 조작량이
길어 질 수 있으며, 제동거리가 길어질 수 있
습니다.
주 의
경고문이 표시된 상태로 운전을 삼가시고
즉시 가까운 자사 직영 서비스센터 또는 블
루핸즈에서 점검 및 정비를 받으십시오.
OLFH044250KOLFH044250K
▶관성주행 안내
내비게이션의 주행 경로 및 도로 정보를 분석
하여 전방 감속 이벤트＊가 예측 되는 경우,
전기 모터를 이용한 타력 주행만으로 감속 이
벤트 지점까지 주행할 수 있도록 운전자에게
가속페달에서 발을 떼는 시점(1회 알림음 및
4초 동안 표시등 깜빡임)을 알려 불필요한 연
료의 소모를 줄이고 브레이크 사용을 최소화
하여 연비를 향상시키도록 유도하는 기능입
니다.
* 감속 이벤트 : 진행 방향 변경(우회전, 좌
회전, 유턴), 로터리, 고속도로 진/출입, 톨
게이트.
00B타입B타입
OAEQ046012OAEQ046012
00A타입A타입
OLFH044254KOLFH044254K
▶인버터 냉각수를 보충하십시오
- 하이브리드 시스템 관련 하드웨어를 보호
하는 냉각수가 부족할 경우 표시 됩니다.
- 경고문이 표시되면 운행을 중지하고 냉각
수량을 확인하시기 바랍니다.
- 장시간 냉각수가 부족한 상태에서 주행
시, 하이브리드 시스템에 심각한 영향을
줄 수 있으며, 운행이 불가한 상태가 발생
할 수 있습니다.
OLFH044244KOLFH044244K

11
OAEQ046013OAEQ046013
00A타입A타입 00B타입B타입
OAE046129OAE046129

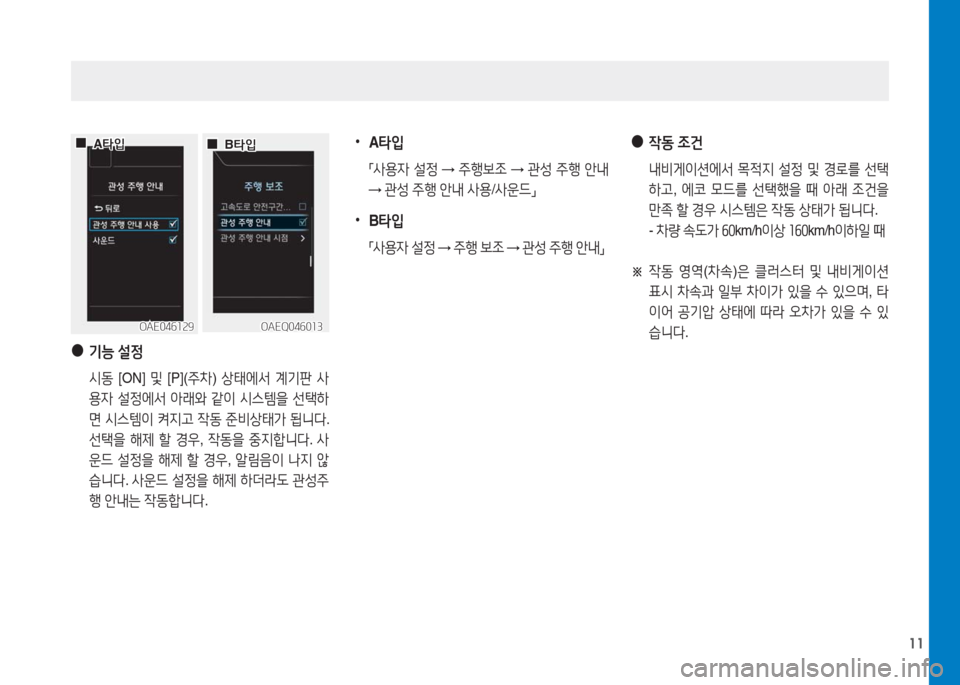

●기능 설정
시동 [ON] 및 [P](주차) 상태에서 계기판 사
용자 설정에서 아래와 같이 시스템을 선택하
면 시스템이 켜지고 작동 준비상태가 됩니다.
선택을 해제 할 경우, 작동을 중지합니다. 사
운드 설정을 해제 할 경우, 알림음이 나지 않
습니다. 사운드 설정을 해제 하더라도 관성주
행 안내는 작동합니다.
●작동 조건
내비게이션에서 목적지 설정 및 경로를 선택
하고, 에코 모드를 선택했을 때 아래 조건을
만족 할 경우 시스템은 작동 상태가 됩니다.
- 차량 속도가 60km/h이상 160km/h이하일 때
※ 작동 영역(차속)은 클러스터 및 내비게이션
표시 차속과 일부 차이가 있을 수 있으며, 타
이어 공기압 상태에 따라 오차가 있을 수 있
습니다.
•A타입
「사용자 설정 → 주행보조 → 관성 주행 안내
→ 관성 주행 안내 사용/사운드」
•B타입
「사용자 설정 → 주행 보조 → 관성 주행 안내」

12

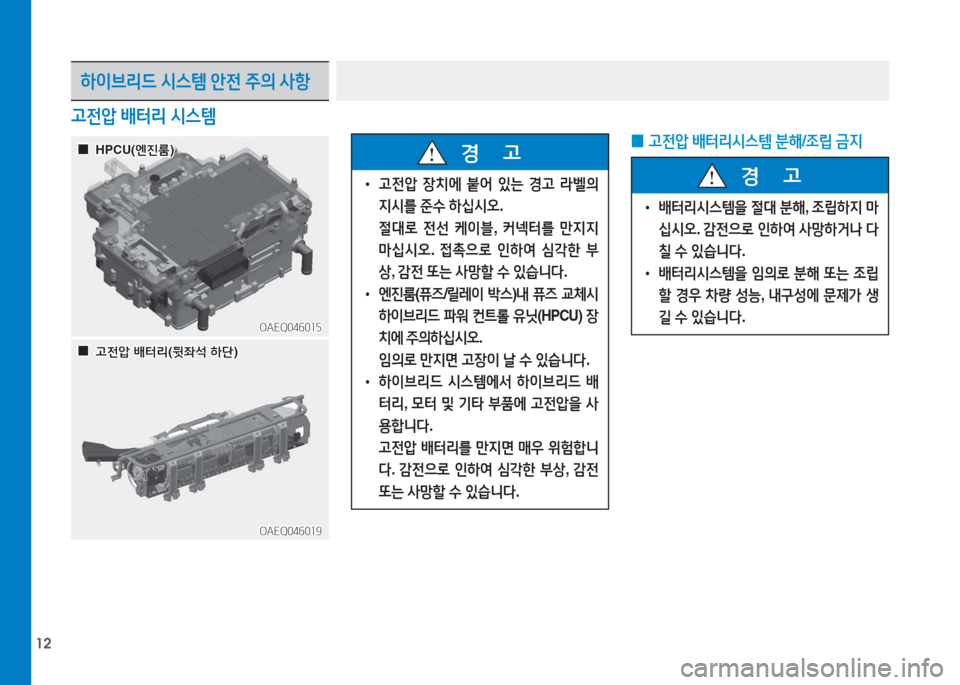

고전압 배터리 시스템
하이브리드 시스템 안전 주의 사항
•고전압 장치에 붙어 있는 경고 라벨의
지시를 준수 하십시오.
절대로 전선 케이블, 커넥터를 만지지
마십시오. 접촉으로 인하여 심각한 부
상, 감전 또는 사망할 수 있습니다.
•엔진룸(퓨즈/릴레이 박스)내 퓨즈 교체시
하이브리드 파워 컨트롤 유닛(HPCU) 장
치에 주의하십시오.
임의로 만지면 고장이 날 수 있습니다.
•하이브리드 시스템에서 하이브리드 배
터리, 모터 및 기타 부품에 고전압을 사
용합니다.
고전압 배터리를 만지면 매우 위험합니
다. 감전으로 인하여 심각한 부상, 감전
또는 사망할 수 있습니다.
경 고
OAEQ046015OAEQ046015
OAEQ046019OAEQ046019
00고전압 배터리(뒷좌석 하단)고전압 배터리(뒷좌석 하단)
00HPCU(엔진룸)HPCU(엔진룸)
•배터리시스템을 절대 분해, 조립하지 마
십시오. 감전으로 인하여 사망하거나 다
칠 수 있습니다.
•배터리시스템을 임의로 분해 또는 조립
할 경우 차량 성능, 내구성에 문제가 생
길 수 있습니다.
경 고
0고전압 배터리시스템 분해/조립 금지

13

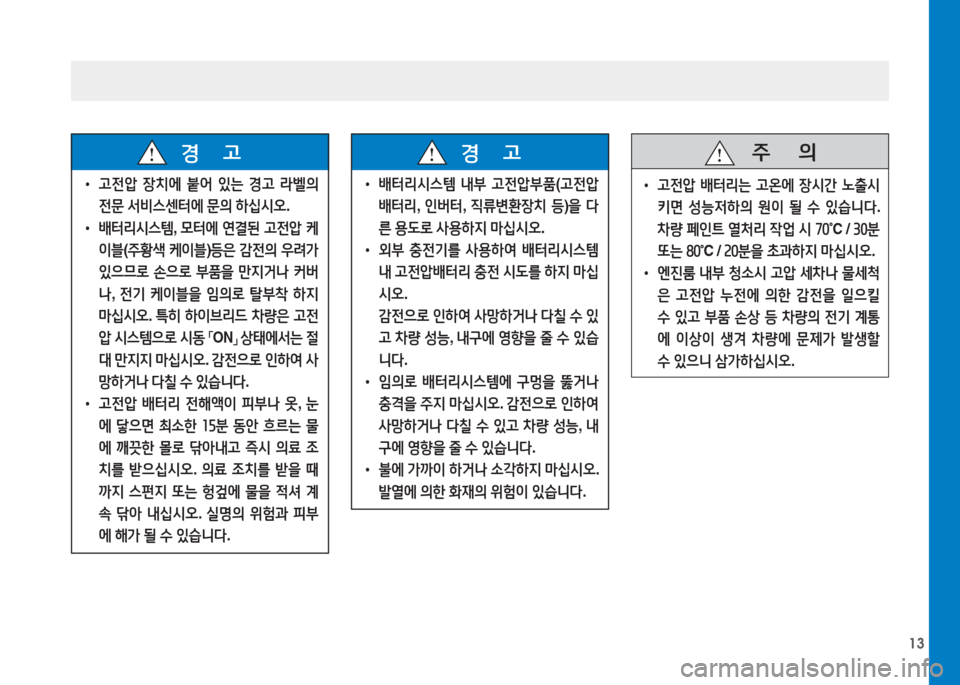

•고전압 장치에 붙어 있는 경고 라벨의
전문 서비스센터에 문의 하십시오.
•배터리시스템, 모터에 연결된 고전압 케
이블(주황색 케이블)등은 감전의 우려가
있으므로 손으로 부품을 만지거나 커버
나, 전기 케이블을 임의로 탈부착 하지
마십시오. 특히 하이브리드 차량은 고전
압 시스템으로 시동 「ON」 상태에서는 절
대 만지지 마십시오. 감전으로 인하여 사
망하거나 다칠 수 있습니다.
•고전압 배터리 전해액이 피부나 옷, 눈
에 닿으면 최소한 15분 동안 흐르는 물
에 깨끗한 몰로 닦아내고 즉시 의료 조
치를 받으십시오. 의료 조치를 받을 때
까지 스펀지 또는 헝겊에 물을 적셔 계
속 닦아 내십시오. 실명의 위험과 피부
에 해가 될 수 있습니다.
경 고
•배터리시스템 내부 고전압부품(고전압
배터리, 인버터, 직류변환장치 등)을 다
른 용도로 사용하지 마십시오.
•외부 충전기를 사용하여 배터리시스템
내 고전압배터리 충전 시도를 하지 마십
시오.
감전으로 인하여 사망하거나 다칠 수 있
고 차량 성능, 내구에 영향을 줄 수 있습
니다.
•임의로 배터리시스템에 구멍을 뚫거나
충격을 주지 마십시오. 감전으로 인하여
사망하거나 다칠 수 있고 차량 성능, 내
구에 영향을 줄 수 있습니다.
•불에 가까이 하거나 소각하지 마십시오.
발열에 의한 화재의 위험이 있습니다.
경 고 주 의
•고전압 배터리는 고온에 장시간 노출시
키면 성능저하의 원이 될 수 있습니다.
차량 페인트 열처리 작업 시 70°C / 30분
또는 80°C / 20분을 초과하지 마십시오.
•엔진룸 내부 청소시 고압 세차나 물세척
은 고전압 누전에 의한 감전을 일으킬
수 있고 부품 손상 등 차량의 전기 계통
에 이상이 생겨 차량에 문제가 발생할
수 있으니 삼가하십시오.
