Hyundai Ioniq 2016 아이오닉 AE - 사용 설명서 (in Korean)

7-41
정기 점검
7

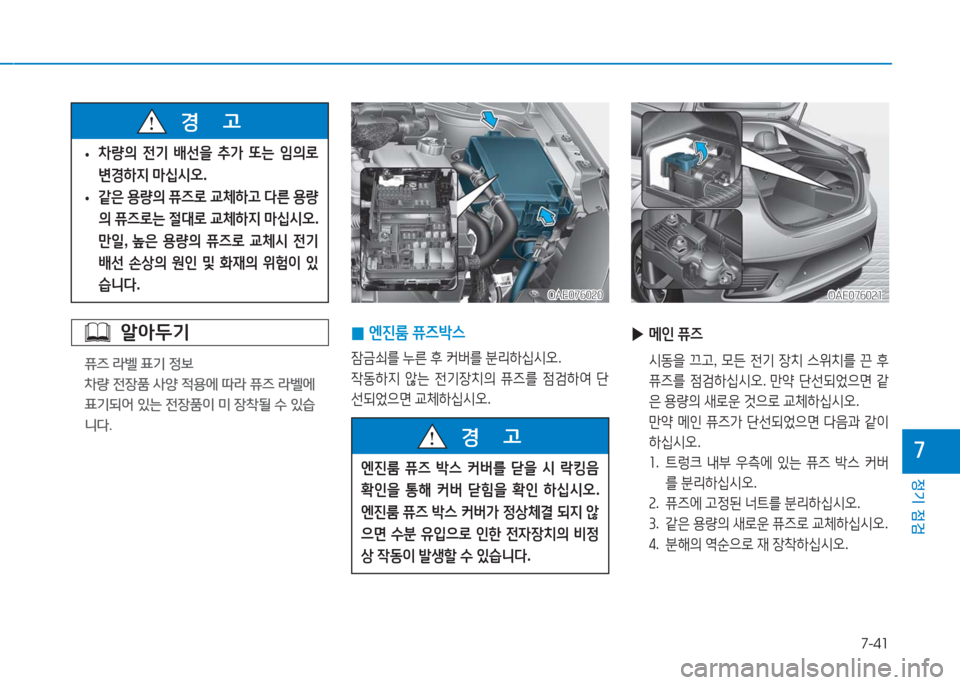

알아두기
퓨즈 라벨 표기 정보
차량 전장품 사양 적용에 따라 퓨즈 라벨에
표기되어 있는 전장품이 미 장착될 수 있습
니다.
•차량의 전기 배선을 추가 또는 임의로
변경하지 마십시오.
•같은 용량의 퓨즈로 교체하고 다른 용량
의 퓨즈로는 절대로 교체하지 마십시오.
만일, 높은 용량의 퓨즈로 교체시 전기
배선 손상의 원인 및 화재의 위험이 있
습니다.
경 고
엔진룸 퓨즈 박스 커버를 닫을 시 락킹음
확인을 통해 커버 닫힘을 확인 하십시오.
엔진룸 퓨즈 박스 커버가 정상체결 되지 않
으면 수분 유입으로 인한 전자장치의 비정
상 작동이 발생할 수 있습니다.
경 고
0엔진룸 퓨즈박스
잠금쇠를 누른 후 커버를 분리하십시오.
작동하지 않는 전기장치의 퓨즈를 점검하여 단
선되었으면 교체하십시오.
OAE076020OAE076020
▶메인 퓨즈
시동을 끄고, 모든 전기 장치 스위치를 끈 후
퓨즈를 점검하십시오. 만약 단선되었으면 같
은 용량의 새로운 것으로 교체하십시오.
만약 메인 퓨즈가 단선되었으면 다음과 같이
하십시오.
1. 트렁크 내부 우측에 있는 퓨즈 박스 커버
를 분리하십시오.
2. 퓨즈에 고정된 너트를 분리하십시오.
3. 같은 용량의 새로운 퓨즈로 교체하십시오.
4. 분해의 역순으로 재 장착하십시오.
OAE076021OAE076021

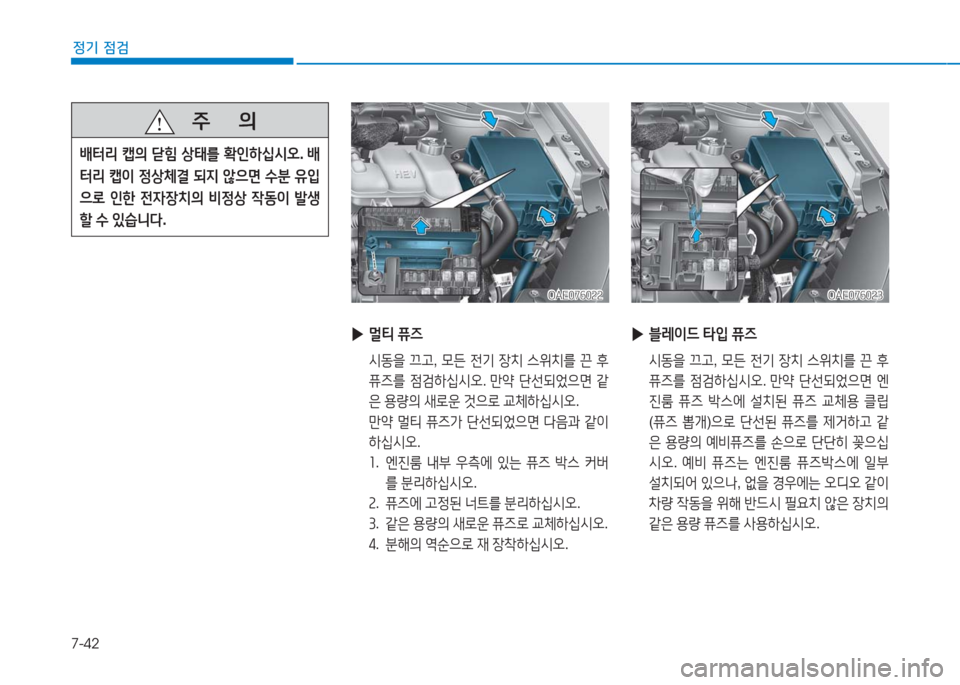

7-42
정기 점검
▶멀티 퓨즈
시동을 끄고, 모든 전기 장치 스위치를 끈 후
퓨즈를 점검하십시오. 만약 단선되었으면 같
은 용량의 새로운 것으로 교체하십시오.
만약 멀티 퓨즈가 단선되었으면 다음과 같이
하십시오.
1. 엔진룸 내부 우측에 있는 퓨즈 박스 커버
를 분리하십시오.
2. 퓨즈에 고정된 너트를 분리하십시오.
3. 같은 용량의 새로운 퓨즈로 교체하십시오.
4. 분해의 역순으로 재 장착하십시오.
OAE076022OAE076022
▶블레이드 타입 퓨즈
시동을 끄고, 모든 전기 장치 스위치를 끈 후
퓨즈를 점검하십시오. 만약 단선되었으면 엔
진룸 퓨즈 박스에 설치된 퓨즈 교체용 클립
(퓨즈 뽑개)으로 단선된 퓨즈를 제거하고 같
은 용량의 예비퓨즈를 손으로 단단히 꽂으십
시오. 예비 퓨즈는 엔진룸 퓨즈박스에 일부
설치되어 있으나, 없을 경우에는 오디오 같이
차량 작동을 위해 반드시 필요치 않은 장치의
같은 용량 퓨즈를 사용하십시오.
OAE076023OAE076023
주 의
배터리 캡의 닫힘 상태를 확인하십시오. 배
터리 캡이 정상체결 되지 않으면 수분 유입
으로 인한 전자장치의 비정상 작동이 발생
할 수 있습니다.

7-43
정기 점검
7

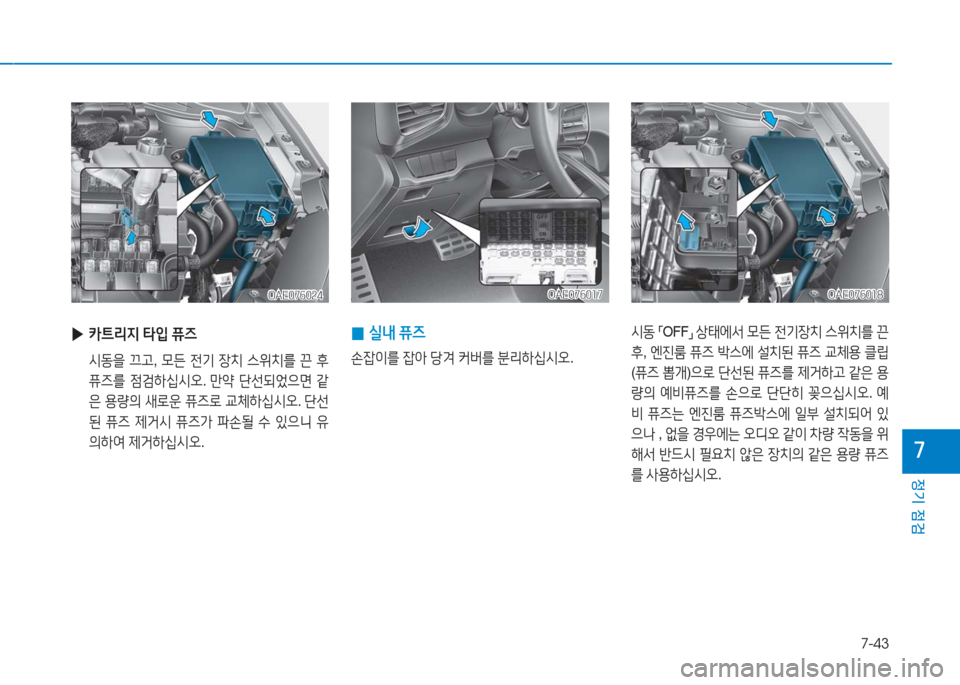

0실내 퓨즈
손잡이를 잡아 당겨 커버를 분리하십시오.
OAE076017OAE076017
시동 「OFF」 상태에서 모든 전기장치 스위치를 끈
후, 엔진룸 퓨즈 박스에 설치된 퓨즈 교체용 클립
(퓨즈 뽑개)으로 단선된 퓨즈를 제거하고 같은 용
량의 예비퓨즈를 손으로 단단히 꽂으십시오. 예
비 퓨즈는 엔진룸 퓨즈박스에 일부 설치되어 있
으나 , 없을 경우에는 오디오 같이 차량 작동을 위
해서 반드시 필요치 않은 장치의 같은 용량 퓨즈
를 사용하십시오.
OAE076018OAE076018
▶카트리지 타입 퓨즈
시동을 끄고, 모든 전기 장치 스위치를 끈 후
퓨즈를 점검하십시오. 만약 단선되었으면 같
은 용량의 새로운 퓨즈로 교체하십시오. 단선
된 퓨즈 제거시 퓨즈가 파손될 수 있으니 유
의하여 제거하십시오.
OAE076024OAE076024

7-44
정기 점검

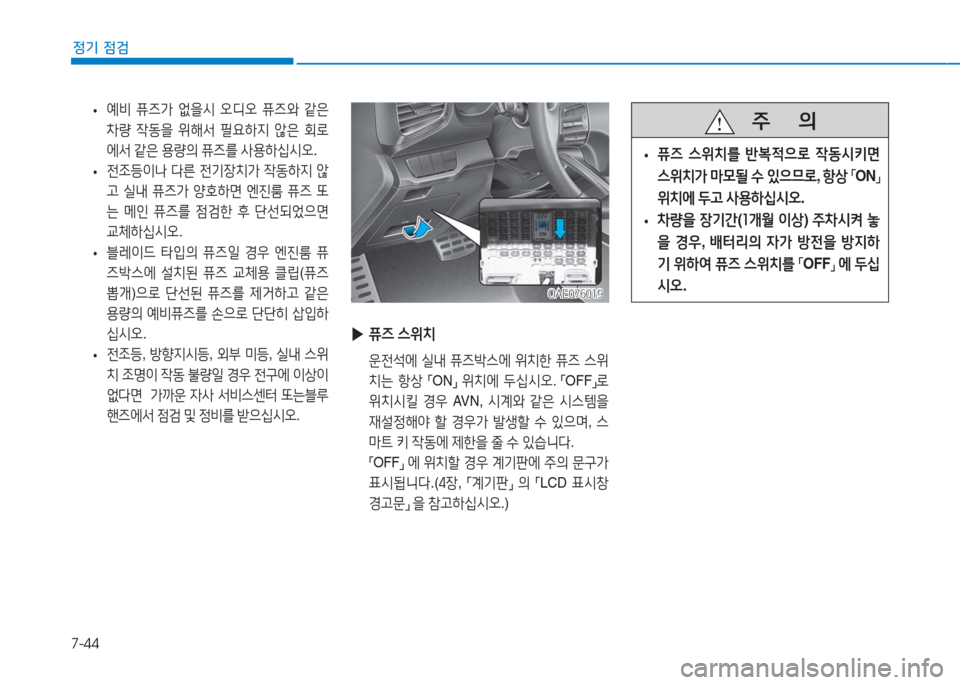

•예비 퓨즈가 없을시 오디오 퓨즈와 같은
차량 작동을 위해서 필요하지 않은 회로
에서 같은 용량의 퓨즈를 사용하십시오.
•전조등이나 다른 전기장치가 작동하지 않
고 실내 퓨즈가 양호하면 엔진룸 퓨즈 또
는 메인 퓨즈를 점검한 후 단선되었으면
교체하십시오.
•블레이드 타입의 퓨즈일 경우 엔진룸 퓨
즈박스에 설치된 퓨즈 교체용 클립(퓨즈
뽑개)으로 단선된 퓨즈를 제거하고 같은
용량의 예비퓨즈를 손으로 단단히 삽입하
십시오.
•전조등, 방향지시등, 외부 미등, 실내 스위
치 조명이 작동 불량일 경우 전구에 이상이
없다면 가까운 자사 서비스센터 또는블루
핸즈에서 점검 및 정비를 받으십시오.
OAE076019OAE076019
▶퓨즈 스위치
운전석에 실내 퓨즈박스에 위치한 퓨즈 스위
치는 항상 「ON」 위치에 두십시오. 「OFF」로
위치시킬 경우 AVN, 시계와 같은 시스템을
재설정해야 할 경우가 발생할 수 있으며, 스
마트 키 작동에 제한을 줄 수 있습니다.
「OFF」 에 위치할 경우 계기판에 주의 문구가
표시됩니다.(4장, 「계기판」 의 「LCD 표시창
경고문」 을 참고하십시오.)
주 의
•퓨즈 스위치를 반복적으로 작동시키면
스위치가 마모될 수 있으므로, 항상 「ON」
위치에 두고 사용하십시오.
•차량을 장기간(1개월 이상) 주차시켜 놓
을 경우, 배터리의 자가 방전을 방지하
기 위하여 퓨즈 스위치를 「OFF」 에 두십
시오.

7-45
정기 점검
7

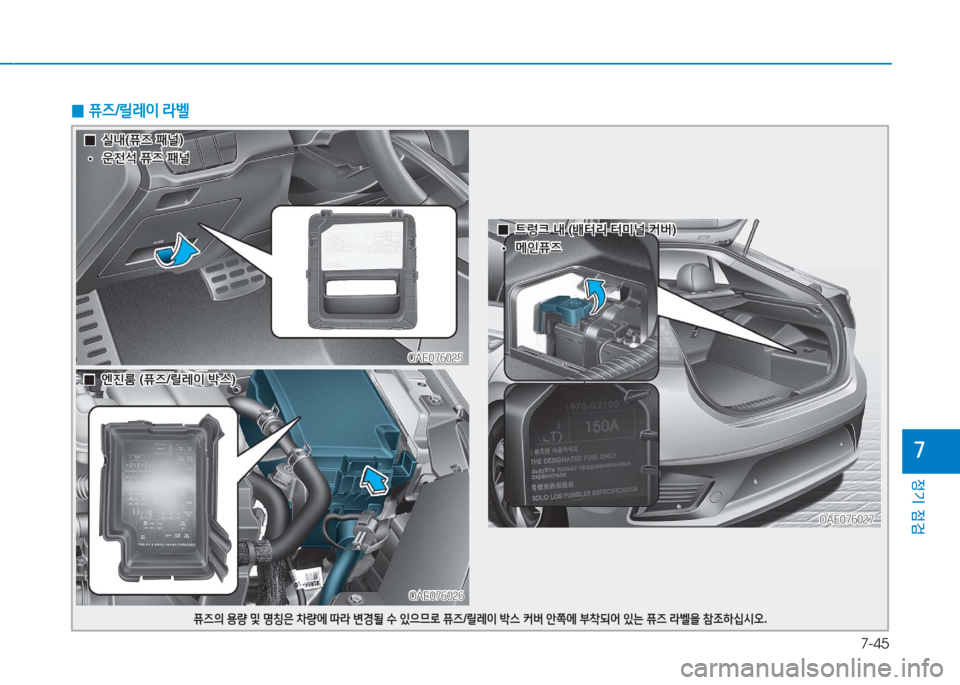

0퓨즈/릴레이 라벨
00엔진룸 (퓨즈/릴레이 박스)엔진룸 (퓨즈/릴레이 박스)
OAE076026OAE076026
OAE076025OAE076025
퓨즈의 용량 및 명칭은 차량에 따라 변경될 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을 참조하십시오.
••운전석 퓨즈 패널운전석 퓨즈 패널
OAE076027OAE076027
••메인퓨즈메인퓨즈
00실내(퓨즈 패널)실내(퓨즈 패널)
00트렁크 내 (배터리 터미널 커버)트렁크 내 (배터리 터미널 커버)

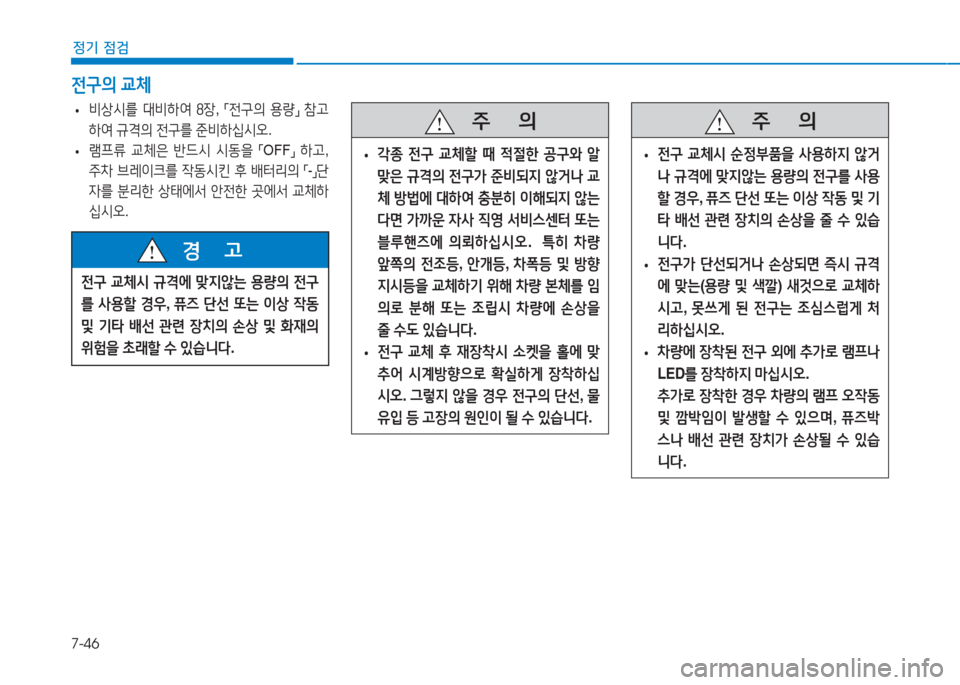

7-46
정기 점검
•비상시를 대비하여 8장, 「전구의 용량」 참고
하여 규격의 전구를 준비하십시오.
•램프류 교체은 반드시 시동을 「OFF」 하고,
주차 브레이크를 작동시킨 후 배터리의 「-」단
자를 분리한 상태에서 안전한 곳에서 교체하
십시오.
전구의 교체
주 의
•각종 전구 교체할 때 적절한 공구와 알
맞은 규격의 전구가 준비되지 않거나 교
체 방법에 대하여 충분히 이해되지 않는
다면 가까운 자사 직영 서비스센터 또는
블루핸즈에 의뢰하십시오. 특히 차량
앞쪽의 전조등, 안개등, 차폭등 및 방향
지시등을 교체하기 위해 차량 본체를 임
의로 분해 또는 조립시 차량에 손상을
줄 수도 있습니다.
•전구 교체 후 재장착시 소켓을 홀에 맞
추어 시계방향으로 확실하게 장착하십
시오. 그렇지 않을 경우 전구의 단선, 물
유입 등 고장의 원인이 될 수 있습니다.
주 의
•전구 교체시 순정부품을 사용하지 않거
나 규격에 맞지않는 용량의 전구를 사용
할 경우, 퓨즈 단선 또는 이상 작동 및 기
타 배선 관련 장치의 손상을 줄 수 있습
니다.
•전구가 단선되거나 손상되면 즉시 규격
에 맞는(용량 및 색깔) 새것으로 교체하
시고, 못쓰게 된 전구는 조심스럽게 처
리하십시오.
•차량에 장착된 전구 외에 추가로 램프나
LED를 장착하지 마십시오.
추가로 장착한 경우 차량의 램프 오작동
및 깜박임이 발생할 수 있으며, 퓨즈박
스나 배선 관련 장치가 손상될 수 있습
니다.
전구 교체시 규격에 맞지않는 용량의 전구
를 사용할 경우, 퓨즈 단선 또는 이상 작동
및 기타 배선 관련 장치의 손상 및 화재의
위험을 초래할 수 있습니다.
경 고

7-47
정기 점검
7

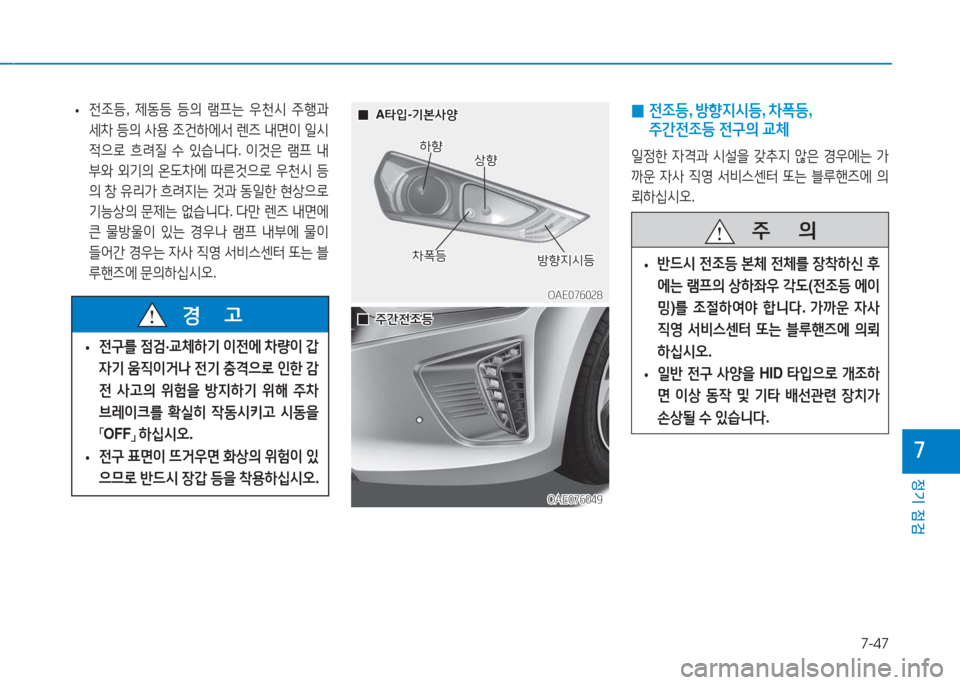

•전조등, 제동등 등의 램프는 우천시 주행과
세차 등의 사용 조건하에서 렌즈 내면이 일시
적으로 흐려질 수 있습니다. 이것은 램프 내
부와 외기의 온도차에 따른것으로 우천시 등
의 창 유리가 흐려지는 것과 동일한 현상으로
기능상의 문제는 없습니다. 다만 렌즈 내면에
큰 물방울이 있는 경우나 램프 내부에 물이
들어간 경우는 자사 직영 서비스센터 또는 블
루핸즈에 문의하십시오.
•전구를 점검·교체하기 이전에 차량이 갑
자기 움직이거나 전기 충격으로 인한 감
전 사고의 위험을 방지하기 위해 주차
브레이크를 확실히 작동시키고 시동을
「OFF」 하십시오.
•전구 표면이 뜨거우면 화상의 위험이 있
으므로 반드시 장갑 등을 착용하십시오.
경 고
0 전조등, 방향지시등, 차폭등,
주간전조등 전구의 교체
일정한 자격과 시설을 갖추지 않은 경우에는 가
까운 자사 직영 서비스센터 또는 블루핸즈에 의
뢰하십시오.
주 의
•반드시 전조등 본체 전체를 장착하신 후
에는 램프의 상하좌우 각도(전조등 에이
밍)를 조절하여야 합니다. 가까운 자사
직영 서비스센터 또는 블루핸즈에 의뢰
하십시오.
•일반 전구 사양을 HID 타입으로 개조하
면 이상 동작 및 기타 배선관련 장치가
손상될 수 있습니다.
OAE076028OAE076028
00A타입-기본사양A타입-기본사양
상향상향
차폭등차폭등방향지시등방향지시등
OAE076049OAE076049
00주간전조등주간전조등
하향하향

7-48
정기 점검

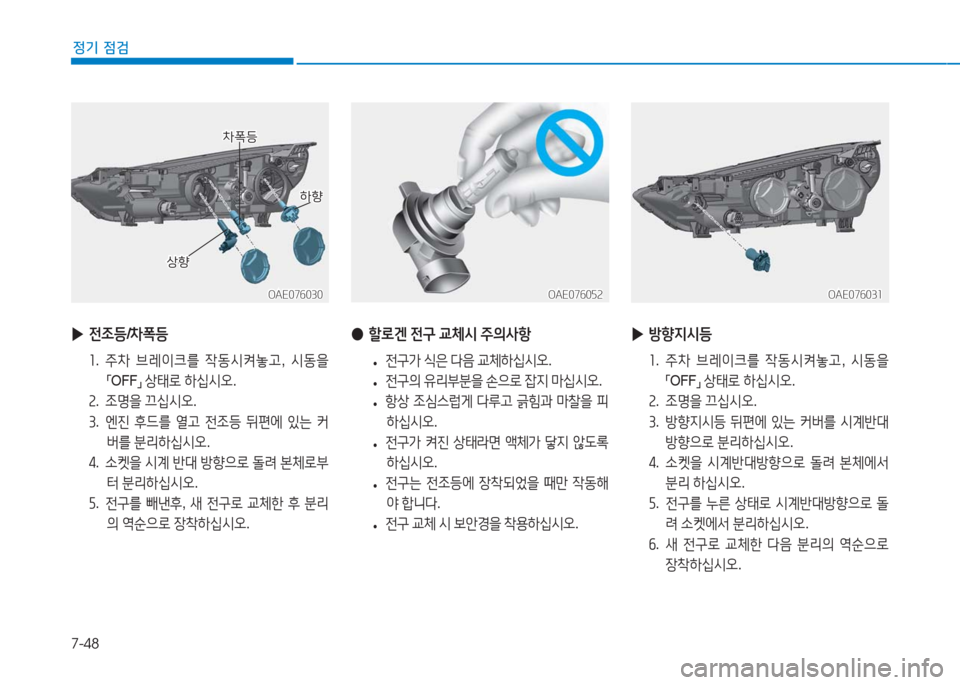

▶전조등/차폭등
1. 주차 브레이크를 작동시켜놓고, 시동을
「OFF」 상태로 하십시오.
2. 조명을 끄십시오.
3. 엔진 후드를 열고 전조등 뒤편에 있는 커
버를 분리하십시오.
4. 소켓을 시계 반대 방향으로 돌려 본체로부
터 분리하십시오.
5. 전구를 빼낸후, 새 전구로 교체한 후 분리
의 역순으로 장착하십시오.
OAE076030OAE076030
▶방향지시등
1. 주차 브레이크를 작동시켜놓고, 시동을
「OFF」 상태로 하십시오.
2. 조명을 끄십시오.
3. 방향지시등 뒤편에 있는 커버를 시계반대
방향으로 분리하십시오.
4. 소켓을 시계반대방향으로 돌려 본체에서
분리 하십시오.
5. 전구를 누른 상태로 시계반대방향으로 돌
려 소켓에서 분리하십시오.
6. 새 전구로 교체한 다음 분리의 역순으로
장착하십시오.
OAE076031OAE076031
●할로겐 전구 교체시 주의사항
•전구가 식은 다음 교체하십시오.
•전구의 유리부분을 손으로 잡지 마십시오.
• 항상 조심스럽게 다루고 긁힘과 마찰을 피
하십시오.
• 전구가 켜진 상태라면 액체가 닿지 않도록
하십시오.
• 전구는 전조등에 장착되었을 때만 작동해
야 합니다.
•전구 교체 시 보안경을 착용하십시오.
OAE076052OAE076052
상향상향
차폭등차폭등
하향하향

7-49
정기 점검
7

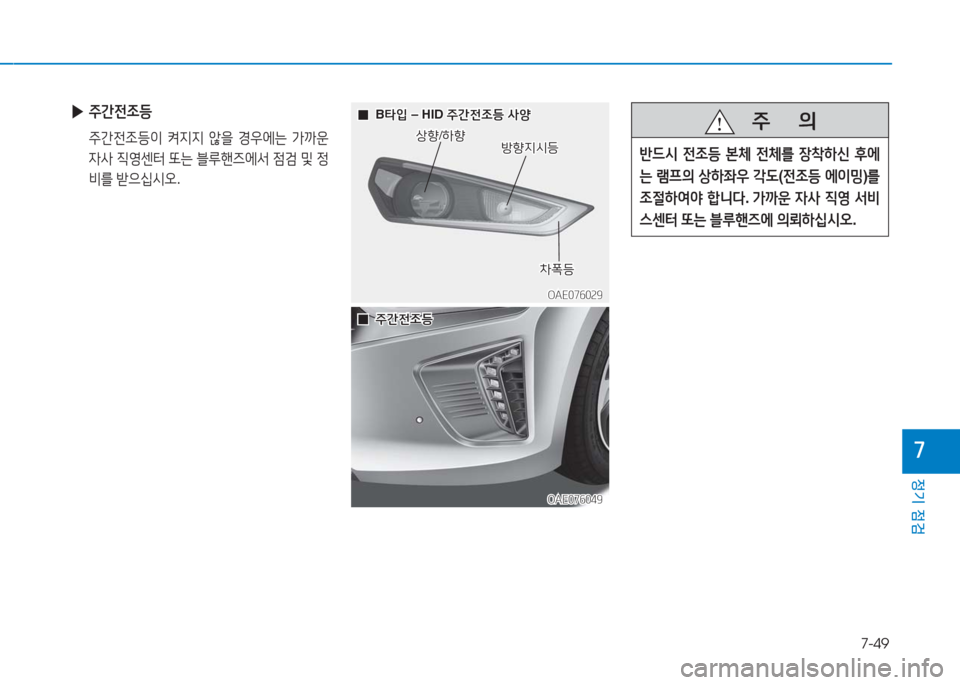

▶주간전조등
주간전조등이 켜지지 않을 경우에는 가까운
자사 직영센터 또는 블루핸즈에서 점검 및 정
비를 받으십시오.
주 의
반드시 전조등 본체 전체를 장착하신 후에
는 램프의 상하좌우 각도(전조등 에이밍)를
조절하여야 합니다. 가까운 자사 직영 서비
스센터 또는 블루핸즈에 의뢰하십시오.
OAE076029OAE076029
00B타입 – HID 주간전조등 사양B타입 – HID 주간전조등 사양
방향지시등방향지시등상향/하향상향/하향
OAE076049OAE076049
00주간전조등주간전조등
차폭등차폭등

7-50
정기 점검

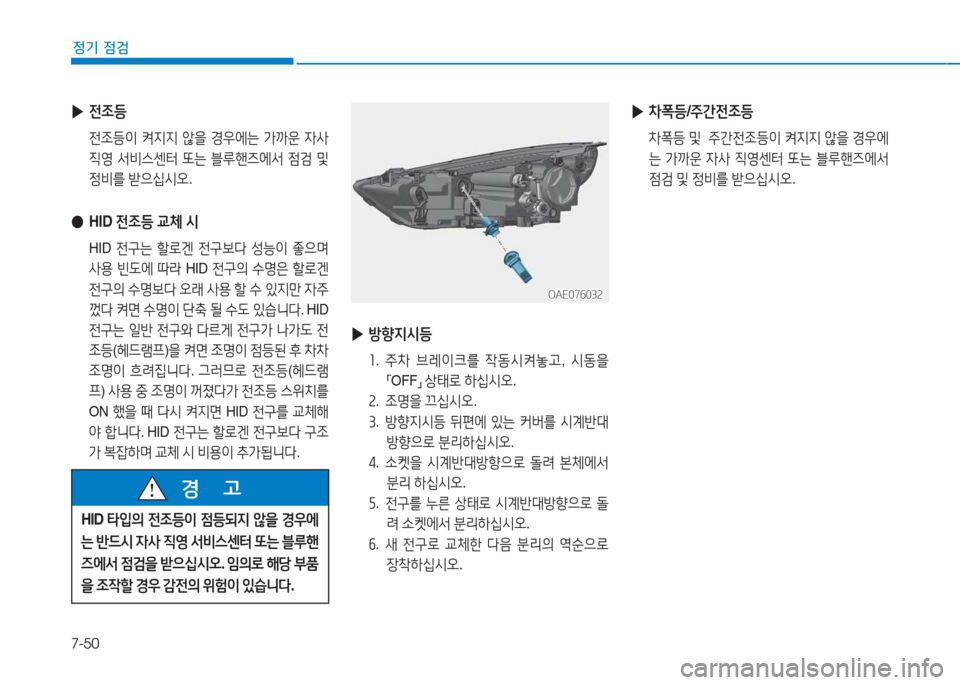

▶전조등
전조등이 켜지지 않을 경우에는 가까운 자사
직영 서비스센터 또는 블루핸즈에서 점검 및
정비를 받으십시오.
●HID 전조등 교체 시
HID 전구는 할로겐 전구보다 성능이 좋으며
사용 빈도에 따라 HID 전구의 수명은 할로겐
전구의 수명보다 오래 사용 할 수 있지만 자주
껐다 켜면 수명이 단축 될 수도 있습니다. H I D
전구는 일반 전구와 다르게 전구가 나가도 전
조등(헤드램프)을 켜면 조명이 점등된 후 차차
조명이 흐려집니다. 그러므로 전조등(헤드램
프) 사용 중 조명이 꺼졌다가 전조등 스위치를
ON 했을 때 다시 켜지면 HID 전구를 교체해
야 합니다. H I D 전구는 할로겐 전구보다 구조
가 복잡하며 교체 시 비용이 추가됩니다.
HID 타입의 전조등이 점등되지 않을 경우에
는 반드시 자사 직영 서비스센터 또는 블루핸
즈에서 점검을 받으십시오. 임의로 해당 부품
을 조작할 경우 감전의 위험이 있습니다.
경 고
OAE076032OAE076032
▶방향지시등
1. 주차 브레이크를 작동시켜놓고, 시동을
「OFF」 상태로 하십시오.
2. 조명을 끄십시오.
3. 방향지시등 뒤편에 있는 커버를 시계반대
방향으로 분리하십시오.
4. 소켓을 시계반대방향으로 돌려 본체에서
분리 하십시오.
5. 전구를 누른 상태로 시계반대방향으로 돌
려 소켓에서 분리하십시오.
6. 새 전구로 교체한 다음 분리의 역순으로
장착하십시오.
▶차폭등/주간전조등
차폭등 및 주간전조등이 켜지지 않을 경우에
는 가까운 자사 직영센터 또는 블루핸즈에서
점검 및 정비를 받으십시오.
