Hyundai Ioniq 2018 Betriebsanleitung (in German)

8-2
Technische Daten und Verbraucherinformationen

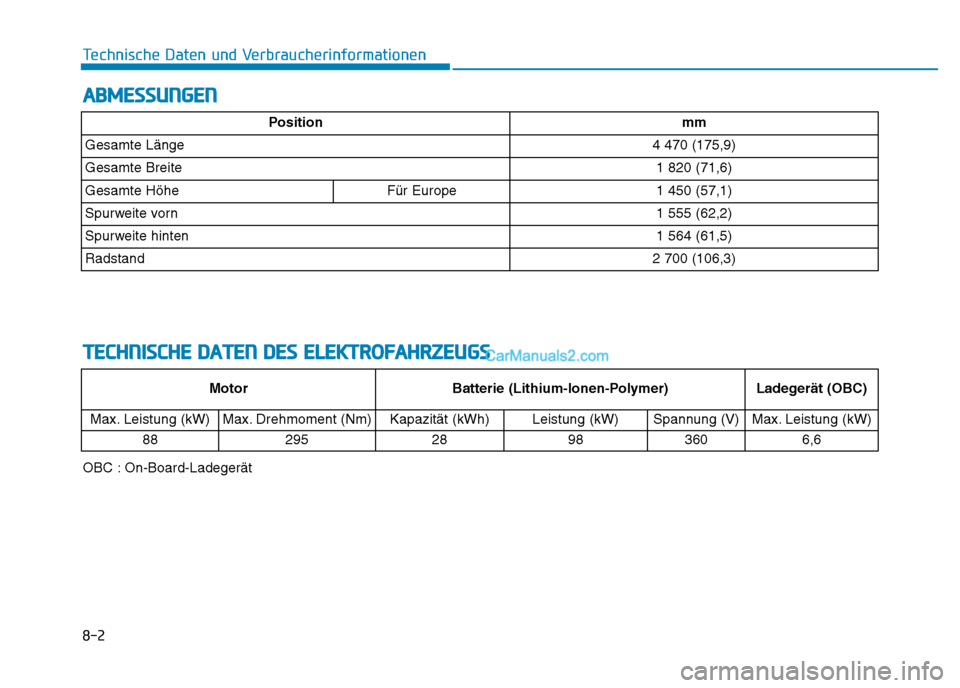

ABMESSUNGEN
Positionmm
Gesamte Länge4 470 (175,9)
Gesamte Breite1 820 (71,6)
Gesamte HöheFür Europe1 450 (57,1)
Spurweite vorn1 555 (62,2)
Spurweite hinten1 564 (61,5)
Radstand2 700 (106,3)
TECHNISCHE DATEN DES ELEKTROFAHRZEUGS
OBC : On-Board-LadegerätMotor Batterie (Lithium-Ionen-Polymer)
Ladegerät (OBC)
Max. Leistung (kW)
Max. Drehmoment (Nm) Kapazität (kWh)Leistung (kW)Spannung (V)Max. Leistung (kW)
88
295 28983606,6

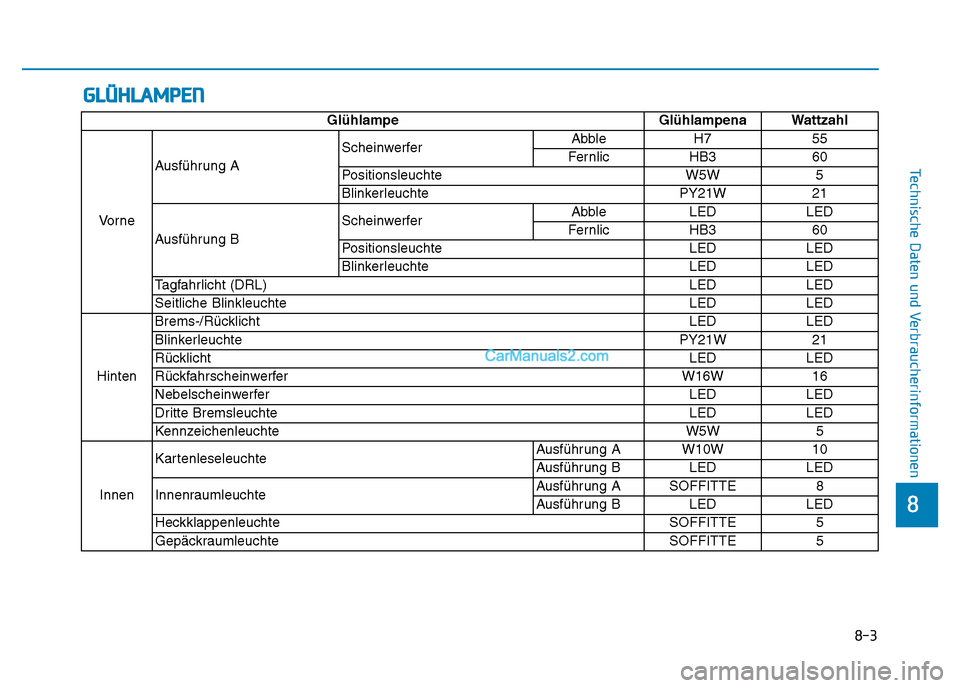

GLÜHLAMPEN
8-3
8
Technische Daten und Verbraucherinformationen
GlühlampeGlühlampena Wattzahl
Vo r n e Ausführung A
Scheinwerfer
Abble
H755
Fernlic HB3 60
Positionsleuchte W5W5
Blinkerleuchte PY21W21
Ausführung B Scheinwerfer
Abble
LEDLED
Fernlic HB3 60
Positionsleuchte LED LED
Blinkerleuchte LEDLED
Tagfahrlicht (DRL) LEDLED
Seitliche Blinkleuchte LEDLED
Hinten Brems-/Rücklicht
LEDLED
Blinkerleuchte PY21W21
Rücklicht LEDLED
Rückfahrscheinwerfer W16W16
Nebelscheinwerfer LEDLED
Dritte Bremsleuchte LEDLED
Kennzeichenleuchte W5W5
Innen Kartenleseleuchte
Ausführung A W10W
10
Ausführung B LED LED
Innenraumleuchte Ausführung A SOFFITTE
8
Ausführung B LED LED
Heckklappenleuchte SOFFITTE5
Gepäckraumleuchte SOFFITTE5

8-4
Technische Daten und Verbraucherinformationen

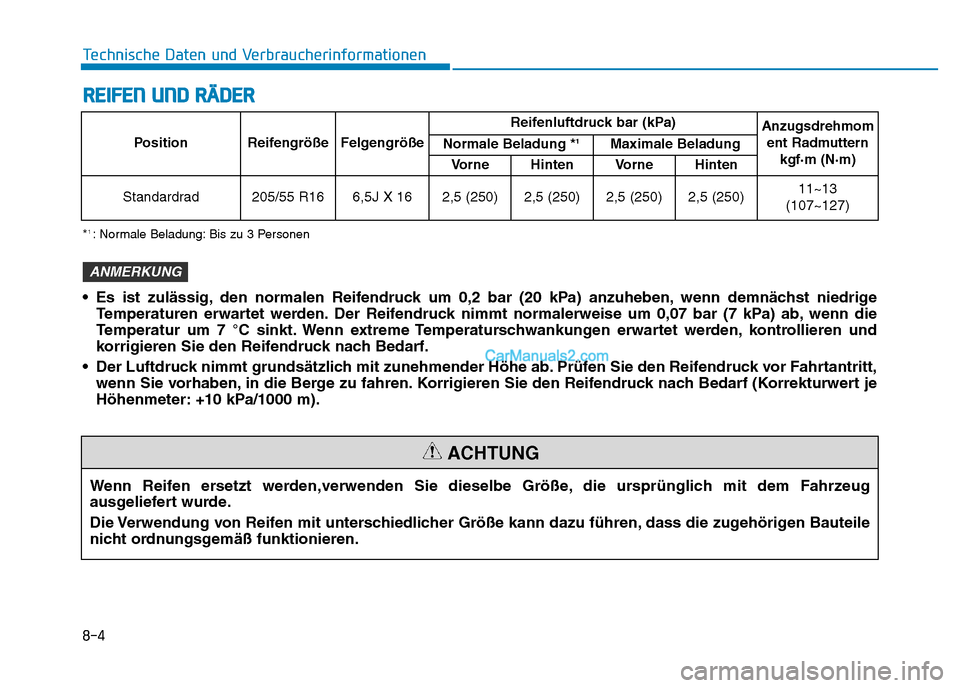

REIFEN UND RÄDER
Position Reifengröße FelgengrößeReifenluftdruck bar (kPa)
Anzugsdrehmom
ent Radmuttern kgf·m (N·m)
Normale Beladung *1Maximale Beladung
Vorne Hinten Vorne Hinten
Standardrad 205/55 R16 6,5J X 16 2,5 (250) 2,5 (250) 2,5 (250) 2,5 (250) 11~13
(107~127)
Wenn Reifen ersetzt werden,verwenden Sie dieselbe Größe, die ursprünglich mit dem Fahrzeug
ausgeliefert wurde.
Die Verwendung von Reifen mit unterschiedlicher Größe kann dazu führen, dass die zugehörigen Bauteile
nicht ordnungsgemäß funktionieren.
ACHTUNG
*1 : Normale Beladung: Bis zu 3 Personen
• Es ist zulässig, den normalen Reifendruck um 0,2 bar (20 kPa) anzuheben, wenn demnächst niedrige Temperaturen erwartet werden. Der Reifendruck nimmt normalerweise um 0,07 bar (7 kPa) ab, wenn die
Temperatur um 7 °C sinkt. Wenn extreme Temperaturschwankungen erwartet werden, kontrollieren und
korrigieren Sie den Reifendruck nach Bedarf.
• Der Luftdruck nimmt grundsätzlich mit zunehmender Höhe ab. Prüfen Sie den Reifendruck vor Fahrtantritt, wenn Sie vorhaben, in die Berge zu fahren. Korrigieren Sie den Reifendruck nach Bedarf (Korrekturwert je
Höhenmeter: +10 kPa/1000 m).
ANMERKUNG

8-5
8
Technische Daten und Verbraucherinformationen

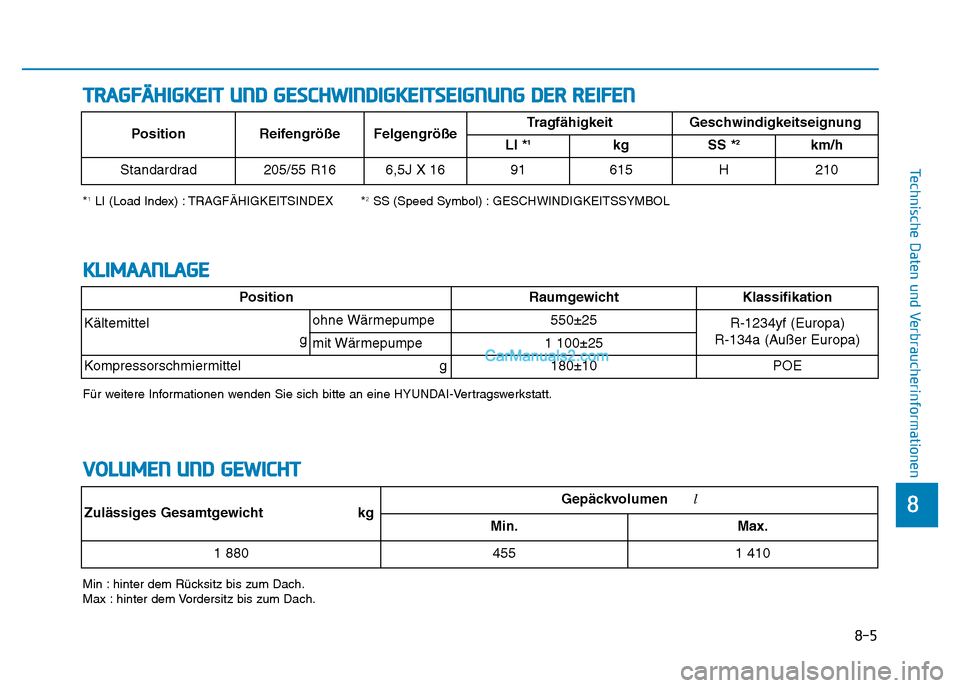

TRAGFÄHIGKEIT UND GESCHWINDIGKEITSEIGNUNG DER REIFEN
*1LI (Load Index) : TRAGFÄHIGKEITSINDEX *2SS (Speed Symbol) : GESCHWINDIGKEITSSYMBOL
Min : hinter dem Rücksitz bis zum Dach.
Max : hinter dem Vordersitz bis zum Dach.
Position Reifengröße Felgengröße Tragfähigkeit
Geschwindigkeitseignung
LI *1kg SS *2km/h
Standardrad 205/55 R16 6,5J X 16 91 615 H 210
VOLUMEN UND GEWICHT
Zulässiges Gesamtgewicht kgGepäckvolumen l
Min.Max.
1 8804551 410
KLIMAANLAGE
PositionRaumgewicht Klassifikation
Kältemittel
gohne Wärmepumpe550±25R-1234yf (Europa)
R-134a (Außer Europa)
mit Wärmepumpe1 100±25
Kompressorschmiermittel g180±10POE
Für weitere Informationen wenden Sie sich bitte an eine HYUNDAI-Vertragswerkstatt.

8-6
Technische Daten und Verbraucherinformationen

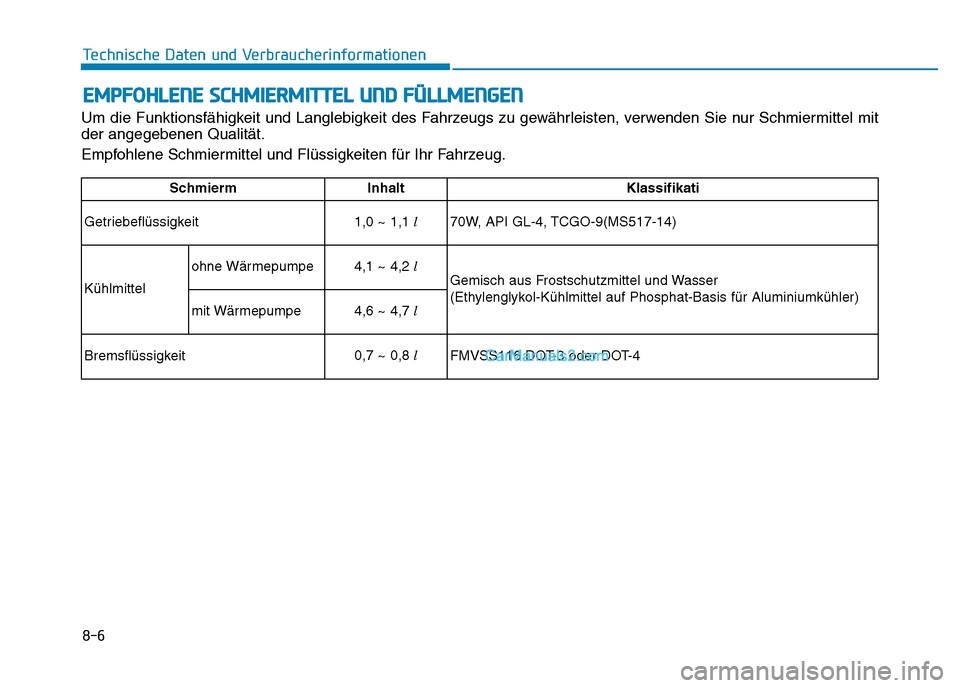

EMPFOHLENE SCHMIERMITTEL UND FÜLLMENGEN
Um die Funktionsfähigkeit und Langlebigkeit des Fahrzeugs zu gewährleisten, verwenden Sie nur Schmiermittel mit
der angegebenen Qualität.
Empfohlene Schmiermittel und Flüssigkeiten für Ihr Fahrzeug.
SchmiermInhalt Klassifikati
Getriebeflüssigkeit 1,0 ~ 1,1 l
70W, API GL-4, TCGO-9(MS517-14)
Kühlmittel ohne Wärmepumpe
4,1 ~ 4,2 l
Gemisch aus Frostschutzmittel und Wasser
(Ethylenglykol-Kühlmittel auf Phosphat-Basis für Aluminiumkühler)
mit Wärmepumpe 4,6 ~ 4,7 l
Bremsflüssigkeit 0,7 ~ 0,8 l
FMVSS116 DOT-3 oder DOT-4

8-7
8
Technische Daten und Verbraucherinformationen

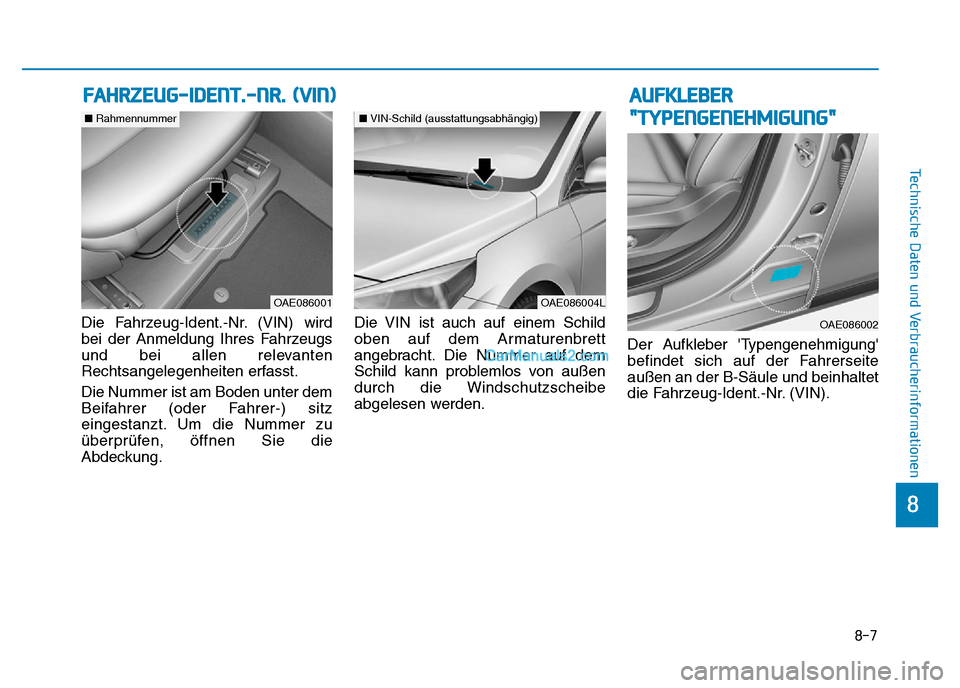

Die Fahrzeug-Ident.-Nr. (VIN) wird
bei der Anmeldung Ihres Fahrzeugs
und bei allen relevanten
Rechtsangelegenheiten erfasst.
Die Nummer ist am Boden unter dem
Beifahrer (oder Fahrer-) sitz
eingestanzt. Um die Nummer zu
überprüfen, öffnen Sie die
Abdeckung.Die VIN ist auch auf einem Schild
oben auf dem Armaturenbrett
angebracht. Die Nummer auf dem
Schild kann problemlos von außen
durch die Windschutzscheibe
abgelesen werden.
Der Aufkleber 'Typengenehmigung'
befindet sich auf der Fahrerseite
außen an der B-Säule und beinhaltet
die Fahrzeug-Ident.-Nr. (VIN).
FAHRZEUG-IDENT.-NR. (VIN)
AUFKLEBER
"TYPENGENEHMIGUNG"
OAE086004L
■VIN-Schild (ausstattungsabhängig)
OAE086001
■ Rahmennummer
OAE086002

8-8
Technische Daten und Verbraucherinformationen
Die Serienbereifung Ihres Fahrzeugs
wurde ausgewählt, um Ihnen unter
normalen Fahrbedingungen ein
optimales Fahrverhalten zu bieten.
Der Aufkleber mit den Reifendaten
befindet sich auf der Fahrerseite
außen an der B-Säule. Er gibt Ihnen
die für Ihr Fahrzeug
vorgeschriebenen
Reifenluftdruckwerte an. Die Motornummer ist an der in der
Abbildung gezeigten Stelle in den
Motor eingeschlagen und kann von
der Unterseite des Fahrzeugs aus
gesehen werden.
Ein Aufkleber auf dem Kompressor
gibt Aufschluss über die in Ihrem
Fahrzeug verbaute
Kompressorausführung: Modell,
Hersteller-Teilenummer,
Produktionsnummer, Kältemittel (1)
und Kältemittelöl (2).
AUFKLEBER
"REIFENLUFTDRUCK/
SPEZIFIKATION"
OAEE086001
OAE086002L
■ Linkslenkung
MOTORNUMMER
OHC081001
TYPENSCHILD A/C-
KOMPRESSOR

8-9
8
Technische Daten und Verbraucherinformationen

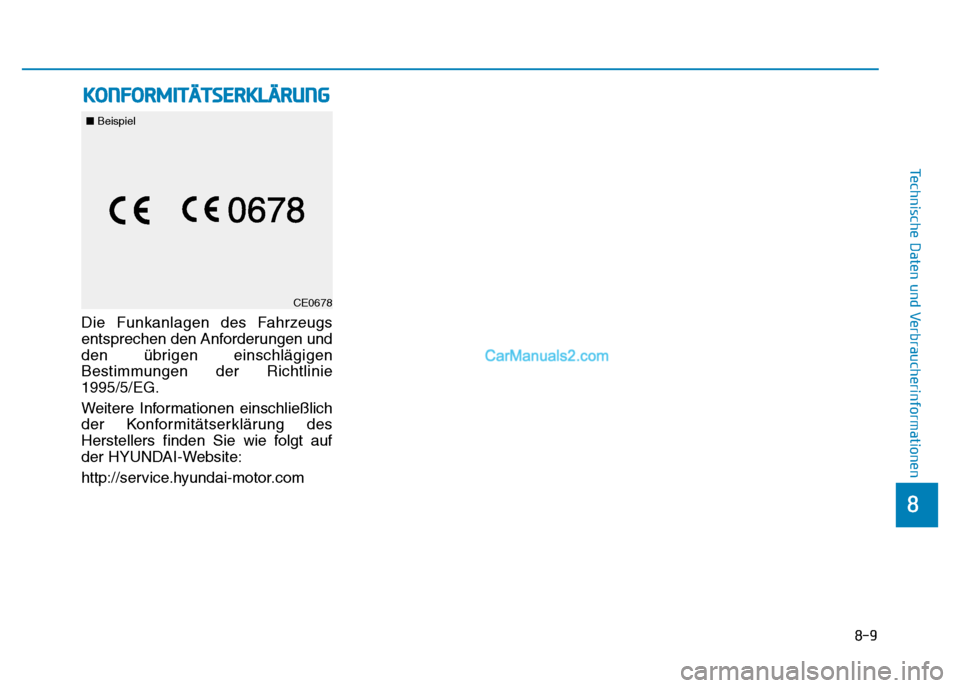

KONFORMITÄTSERKLÄRUNG
Die Funkanlagen des Fahrzeugs
entsprechen den Anforderungen und
den übrigen einschlägigen
Bestimmungen der Richtlinie
1995/5/EG.
Weitere Informationen einschließlich
der Konformitätserklärung des
Herstellers finden Sie wie folgt auf
der HYUNDAI-Website:
http://service.hyundai-motor.com
CE0678
■
Beispiel
