Hyundai Ioniq 2018 Betriebsanleitung (in German)

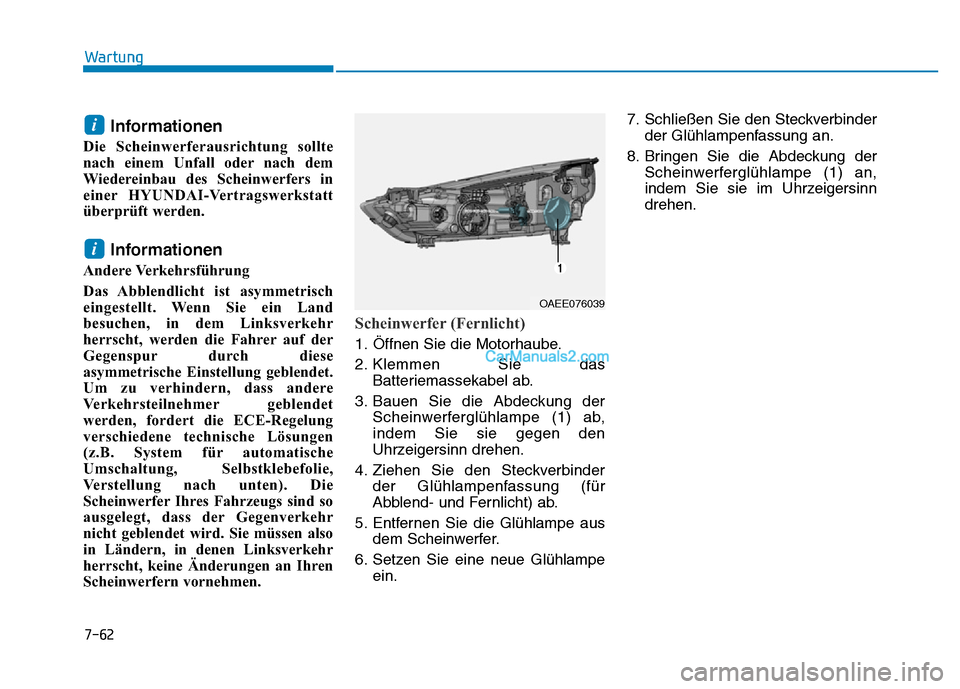

7-62
Wartung
Informationen
Die Scheinwerferausrichtung sollte
nach einem Unfall oder nach dem
Wiedereinbau des Scheinwerfers in
einer HYUNDAI-Vertragswerkstatt
überprüft werden.
Informationen
Andere Verkehrsführung
Das Abblendlicht ist asymmetrisch
eingestellt. Wenn Sie ein Land
besuchen, in dem Linksverkehr
herrscht, werden die Fahrer auf der
Gegenspur durch diese
asymmetrische Einstellung geblendet.
Um zu verhindern, dass andere
Verkehrsteilnehmer geblendet
werden, fordert die ECE-Regelung
verschiedene technische Lösungen
(z.B. System für automatische
Umschaltung, Selbstklebefolie,
Verstellung nach unten). Die
Scheinwerfer Ihres Fahrzeugs sind so
ausgelegt, dass der Gegenverkehr
nicht geblendet wird. Sie müssen also
in Ländern, in denen Linksverkehr
herrscht, keine Änderungen an Ihren
Scheinwerfern vornehmen.
Scheinwerfer (Fernlicht)
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie dasBatteriemassekabel ab.
3. Bauen Sie die Abdeckung der Scheinwerferglühlampe (1) ab,
indem Sie sie gegen den
Uhrzeigersinn drehen.
4. Ziehen Sie den Steckverbinder der Glühlampenfassung (für
Abblend- und Fernlicht) ab.
5. Entfernen Sie die Glühlampe aus dem Scheinwerfer.
6. Setzen Sie eine neue Glühlampe ein. 7. Schließen Sie den Steckverbinder
der Glühlampenfassung an.
8. Bringen Sie die Abdeckung der Scheinwerferglühlampe (1) an,
indem Sie sie im Uhrzeigersinn
drehen.
i
i
OAEE076039

7-63
7
Wartung

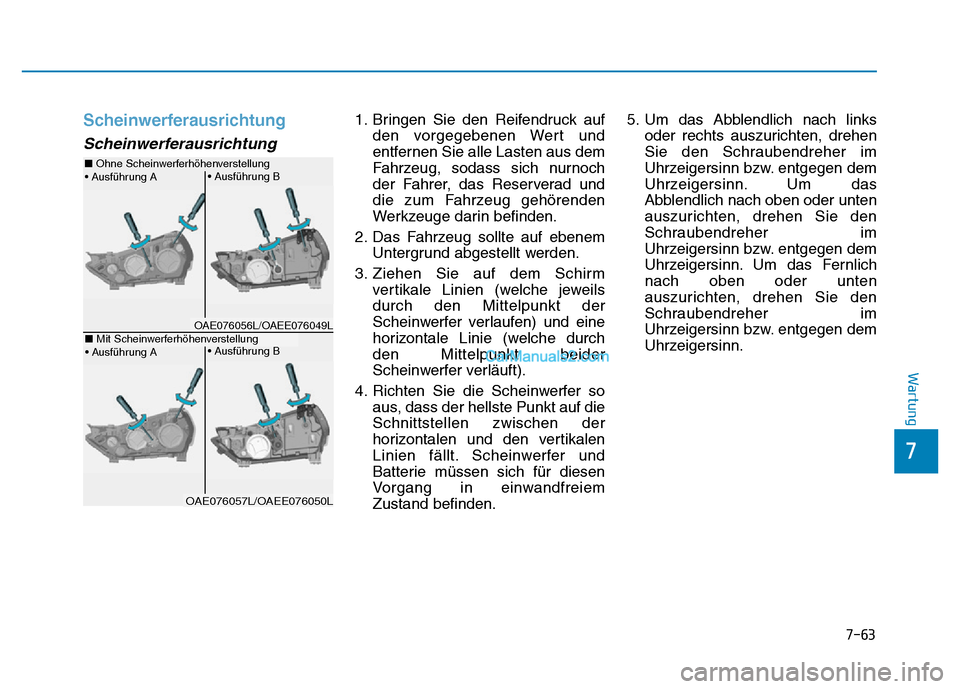

Scheinwerferausrichtung
Scheinwerferausrichtung
1. Bringen Sie den Reifendruck aufden vorgegebenen Wert und
entfernen Sie alle Lasten aus dem
Fahrzeug, sodass sich nurnoch
der Fahrer, das Reserverad und
die zum Fahrzeug gehörenden
Werkzeuge darin befinden.
2. Das Fahrzeug sollte auf ebenem Untergrund abgestellt werden.
3. Ziehen Sie auf dem Schirm vertikale Linien (welche jeweils
durch den Mittelpunkt der
Scheinwerfer verlaufen) und eine
horizontale Linie (welche durch
den Mittelpunkt beider
Scheinwerfer verläuft).
4. Richten Sie die Scheinwerfer so aus, dass der hellste Punkt auf die
Schnittstellen zwischen der
horizontalen und den vertikalen
Linien fällt. Scheinwerfer und
Batterie müssen sich für diesen
Vorgang in einwandfreiem
Zustand befinden. 5. Um das Abblendlich nach links
oder rechts auszurichten, drehen
Sie den Schraubendreher im
Uhrzeigersinn bzw. entgegen dem
Uhrzeigersinn. Um das
Abblendlich nach oben oder unten
auszurichten, drehen Sie den
Schraubendreher im
Uhrzeigersinn bzw. entgegen dem
Uhrzeigersinn. Um das Fernlich
nach oben oder unten
auszurichten, drehen Sie den
Schraubendreher im
Uhrzeigersinn bzw. entgegen dem
Uhrzeigersinn.
• Ausführung A • Ausführung B
• Ausführung B
• Ausführung A
OAE076056L/OAEE076049L
■ Ohne Scheinwerferhöhenverstellung
■Mit Scheinwerferhöhenverstellung
OAE076057L/OAEE076050L

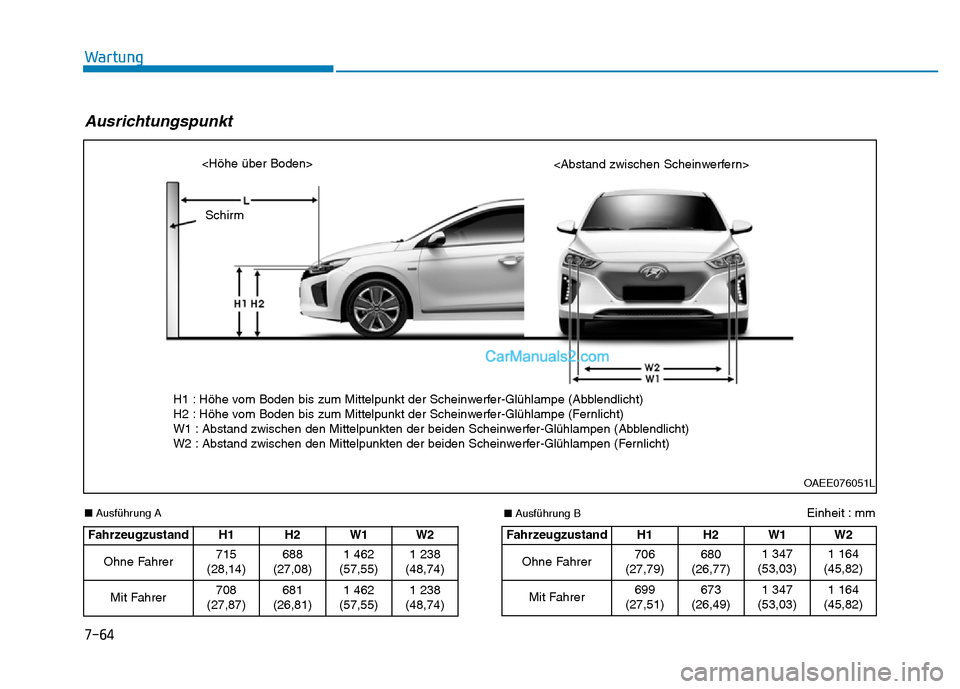

7-64
Wartung
■Ausführung A
Fahrzeugzustand H1 H2W1 W2
Ohne Fahrer 715
(28,14) 688
(27,08)
1 462
(57,55) 1 238
(48,74)
Mit Fahrer 708
(27,87) 681
(26,81)
1 462
(57,55) 1 238
(48,74)
Fahrzeugzustand H1 H2W1 W2
Ohne Fahrer 706
(27,79) 680
(26,77)
1 347
(53,03) 1 164
(45,82)
Mit Fahrer 699
(27,51) 673
(26,49)
1 347
(53,03) 1 164
(45,82)
■ Ausführung BEinheit : mm
Ausrichtungspunkt
OAEE076051L

Schirm
H1 : Höhe vom Boden bis zum Mittelpunkt der Scheinwerfer-Glühlampe (Abblendlicht)
H2 : Höhe vom Boden bis zum Mittelpunkt der Scheinwerfer-Glühlampe (Fernlicht)
W1 : Abstand zwischen den Mittelpunkten der beiden Scheinwerfer-Glühlampen (Abblendlicht)
W2 : Abstand zwischen den Mittelpunkten der beiden Scheinwerfer-Glühlampen (Fernlicht)

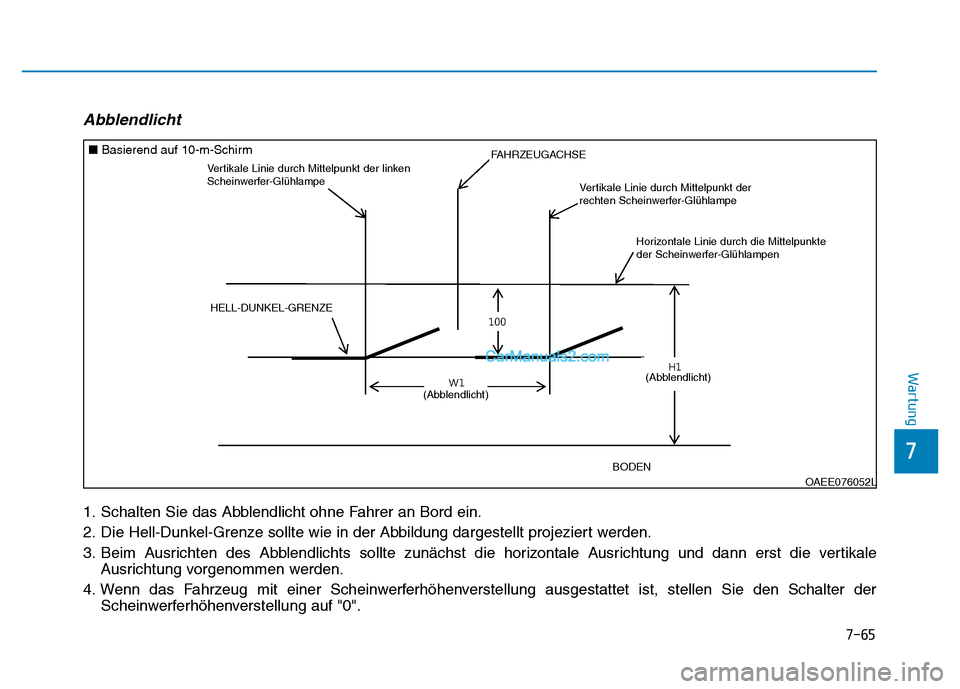

7-65
7
Wartung
Abblendlicht
1. Schalten Sie das Abblendlicht ohne Fahrer an Bord ein.
2. Die Hell-Dunkel-Grenze sollte wie in der Abbildung dargestellt projeziert werden.
3. Beim Ausrichten des Abblendlichts sollte zunächst die horizontale Ausrichtung und dann erst die vertikaleAusrichtung vorgenommen werden.
4. Wenn das Fahrzeug mit einer Scheinwerferhöhenverstellung ausgestattet ist, stellen Sie den Schalter der Scheinwerferhöhenverstellung auf "0".
: &DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU +RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OAEE076052L
■ Basierend auf 10-m-Schirm
Vertikale Linie durch Mittelpunkt der linken
Scheinwerfer-Glühlampe
Vertikale Linie durch Mittelpunkt der
rechten Scheinwerfer-Glühlampe
Horizontale Linie durch die Mittelpunkte
der Scheinwerfer-Glühlampen
FAHRZEUGACHSE
(Abblendlicht)
(Abblendlicht)
HELL-DUNKEL-GRENZE
BODEN

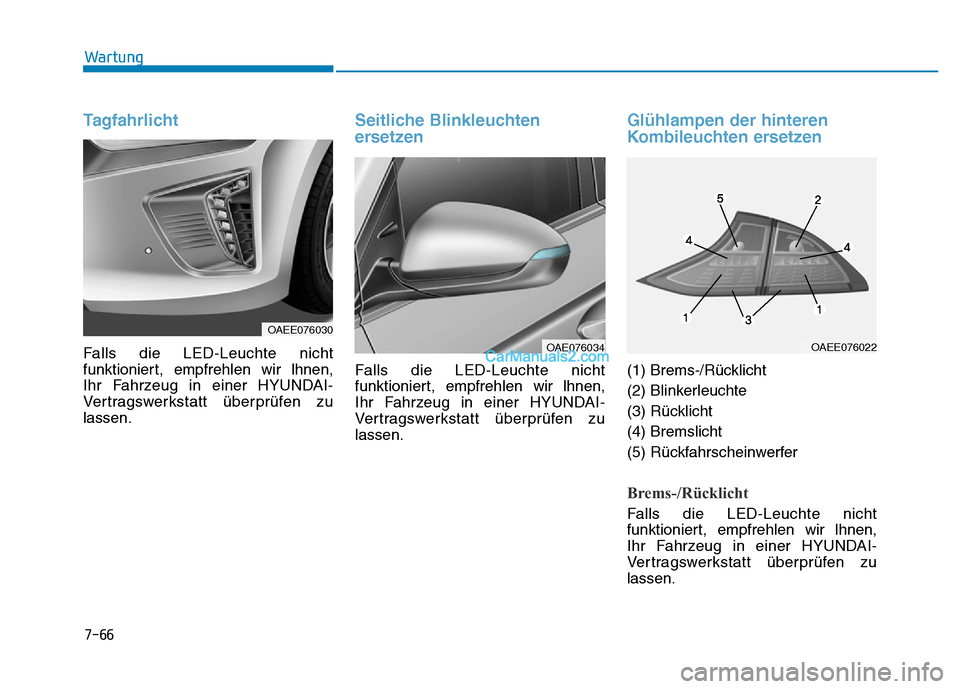

7-66
Wartung
Tagfahrlicht
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Seitliche Blinkleuchten
ersetzen
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Glühlampen der hinteren
Kombileuchten ersetzen
(1) Brems-/Rücklicht
(2) Blinkerleuchte
(3) Rücklicht
(4) Bremslicht
(5) Rückfahrscheinwerfer
Brems-/Rücklicht
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
OAEE076030
OAE076034OAEE076022

7-67
7
Wartung

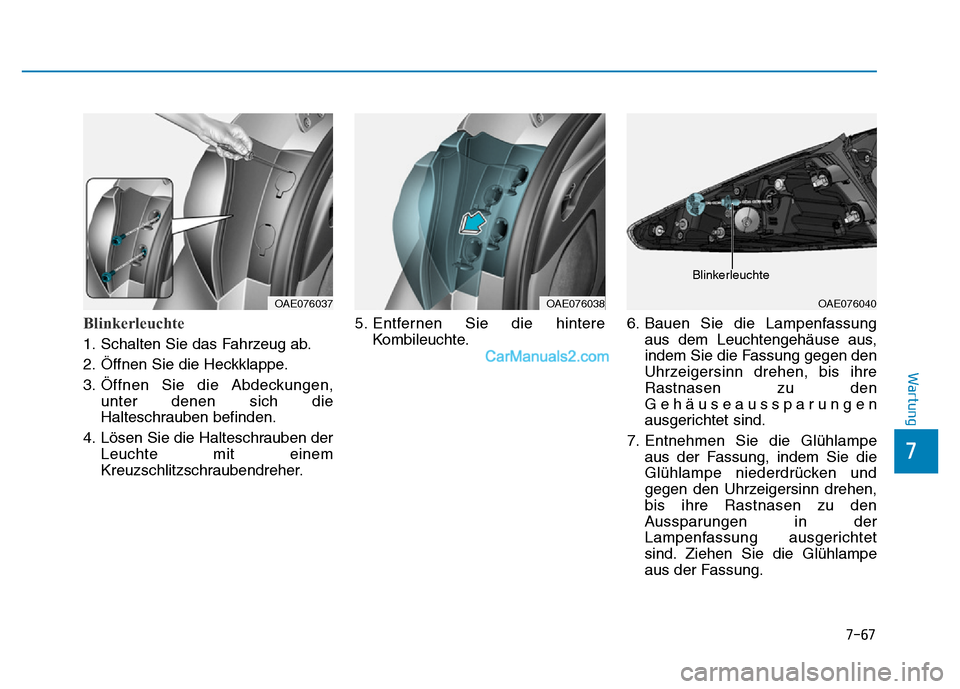

Blinkerleuchte
1. Schalten Sie das Fahrzeug ab.
2. Öffnen Sie die Heckklappe.
3. Öffnen Sie die Abdeckungen,unter denen sich die
Halteschrauben befinden.
4. Lösen Sie die Halteschrauben der Leuchte mit einem
Kreuzschlitzschraubendreher. 5. Entfernen Sie die hintere
Kombileuchte. 6. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.
7. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der
Lampenfassung ausgerichtet
sind. Ziehen Sie die Glühlampe
aus der Fassung.
OAE076038OAE076037OAE076040
Blinkerleuchte

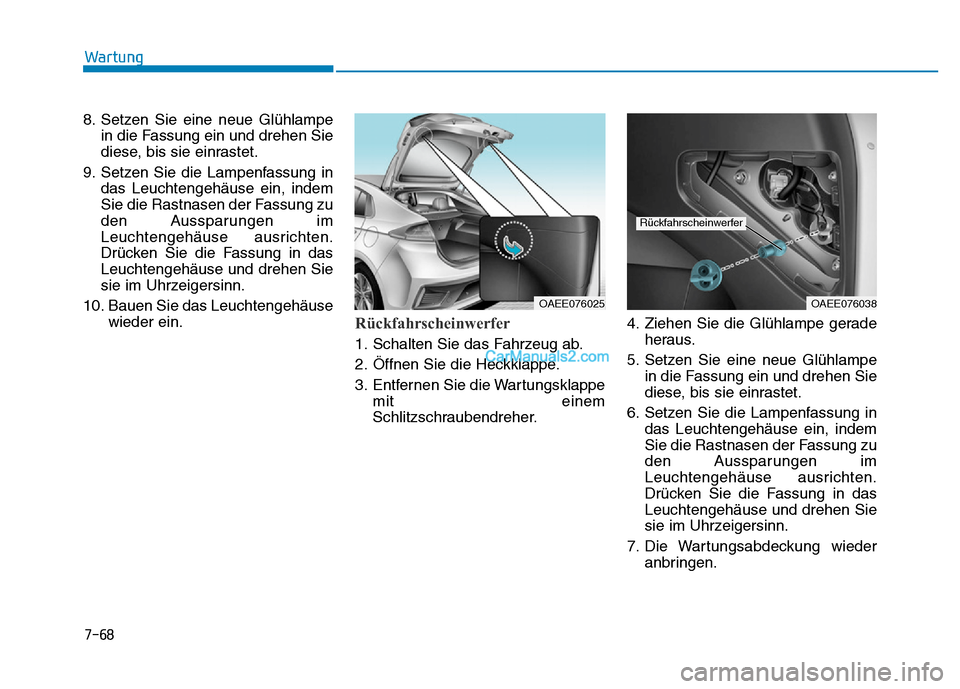

7-68
Wartung
8. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie
diese, bis sie einrastet.
9. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
10. Bauen Sie das Leuchtengehäuse wieder ein.
Rückfahrscheinwerfer
1. Schalten Sie das Fahrzeug ab.
2. Öffnen Sie die Heckklappe.
3. Entfernen Sie die Wartungsklappemit einem
Schlitzschraubendreher. 4. Ziehen Sie die Glühlampe gerade
heraus.
5. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
7. Die Wartungsabdeckung wieder anbringen.
OAEE076038
Rückfahrscheinwerfer
OAEE076025

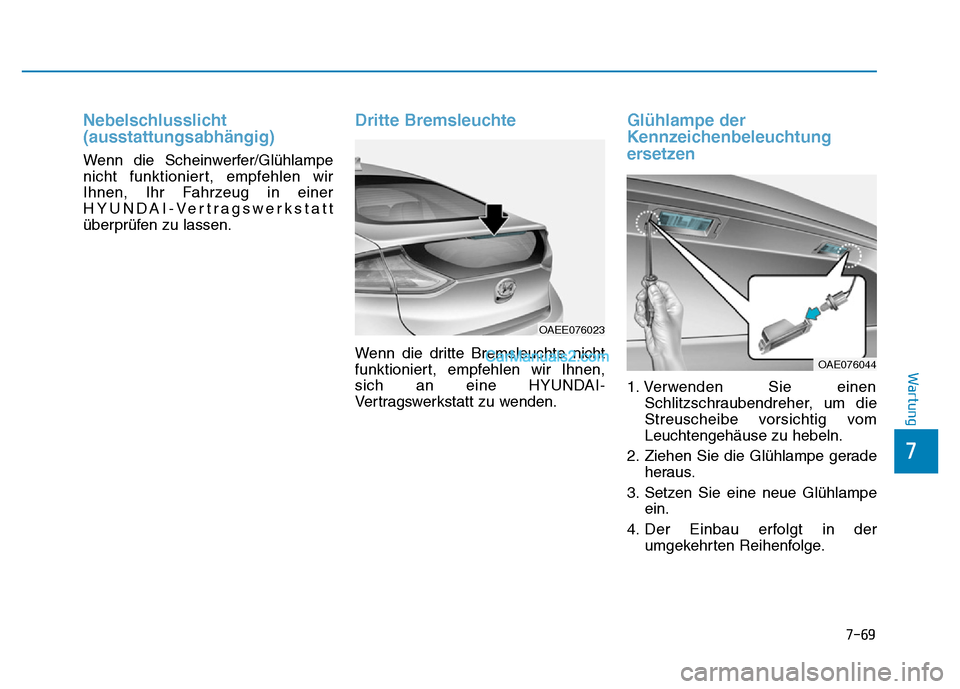

7-69
7
Wartung
Nebelschlusslicht
(ausstattungsabhängig)
Wenn die Scheinwerfer/Glühlampe
nicht funktioniert, empfehlen wir
Ihnen, Ihr Fahrzeug in einer
HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
Dritte Bremsleuchte
Wenn die dritte Bremsleuchte nicht
funktioniert, empfehlen wir Ihnen,
sich an eine HYUNDAI-
Vertragswerkstatt zu wenden.
Glühlampe der
Kennzeichenbeleuchtung
ersetzen
1. Verwenden Sie einenSchlitzschraubendreher, um die
Streuscheibe vorsichtig vom
Leuchtengehäuse zu hebeln.
2. Ziehen Sie die Glühlampe gerade heraus.
3. Setzen Sie eine neue Glühlampe ein.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge.
OAE076044
OAEE076023

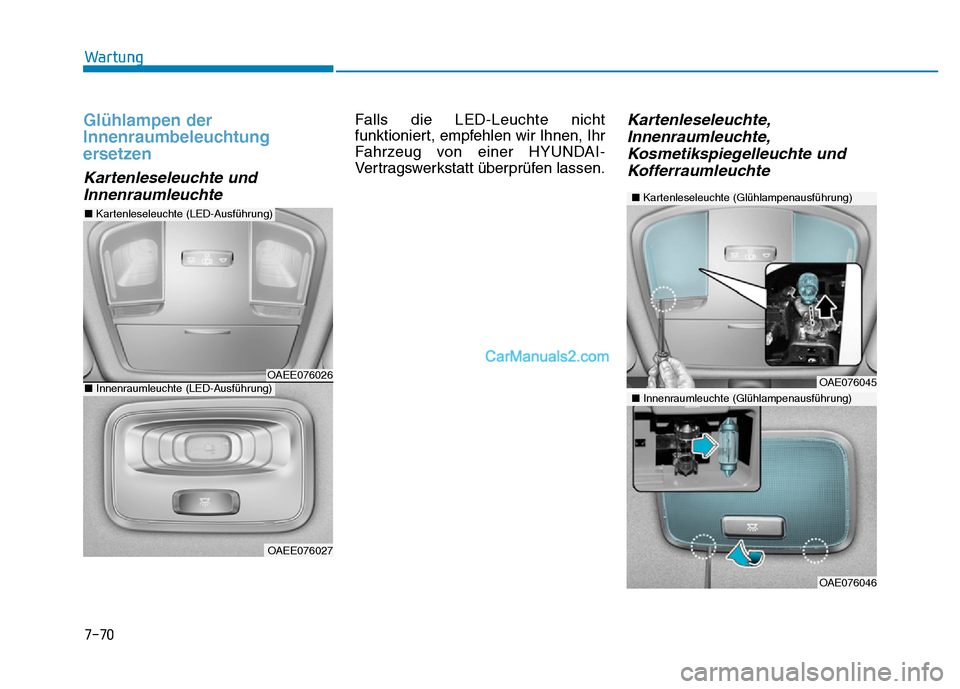

7-70
Wartung
Glühlampen der
Innenraumbeleuchtung
ersetzen
Kartenleseleuchte undInnenraumleuchte
Falls die LED-Leuchte nicht
funktioniert, empfehlen wir Ihnen, Ihr
Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.Kartenleseleuchte,Innenraumleuchte,Kosmetikspiegelleuchte undKofferraumleuchte
■ Kartenleseleuchte (Glühlampenausführung)
OAE076045
OAE076046
■Innenraumleuchte (Glühlampenausführung)
OAEE076026
OAEE076027
■Kartenleseleuchte (LED-Ausführung)
■Innenraumleuchte (LED-Ausführung)

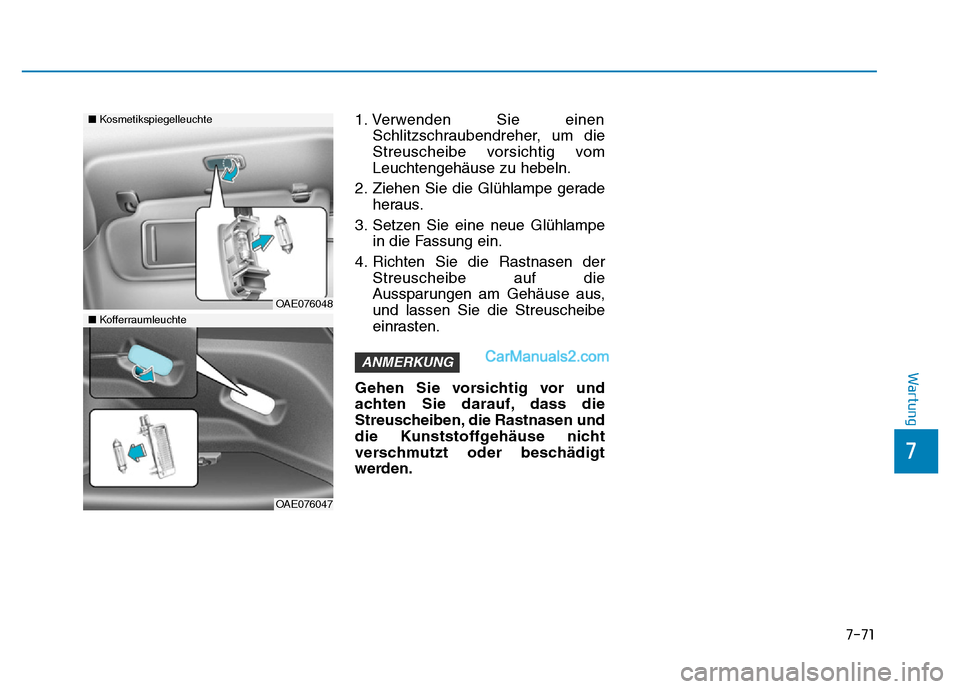

7-71
7
Wartung
1. Verwenden Sie einenSchlitzschraubendreher, um die
Streuscheibe vorsichtig vom
Leuchtengehäuse zu hebeln.
2. Ziehen Sie die Glühlampe gerade heraus.
3. Setzen Sie eine neue Glühlampe in die Fassung ein.
4. Richten Sie die Rastnasen der Streuscheibe auf die
Aussparungen am Gehäuse aus,
und lassen Sie die Streuscheibe
einrasten.
Gehen Sie vorsichtig vor und
achten Sie darauf, dass die
Streuscheiben, die Rastnasen und
die Kunststoffgehäuse nicht
verschmutzt oder beschädigt
werden.
ANMERKUNG
■ Kosmetikspiegelleuchte
■Kofferraumleuchte
OAE076048
OAE076047
