Page 10 of 590
Abtrennen des portable Ladegeräts
(ICCB: in Kabel integriertes Netzteil)............................H43
Entriegeln des Ladesteckers im Notfall ......................H44
Vorsichtsmaßnahmen für das portable Ladegerät
(ICCB: in Kabel integriertes Netzteil)............................H44
Das Fahrzeug starten ...........................................H46
Das Fahrzeug anhalten.........................................H47
Virtuelles Motorgeräuschsystem ........................H47
Reichweite ..............................................................H48
Wenn kein Zielpunkt eingegeben wurde ....................H48
Wenn ein Zielpunkt eingegeben wurde.......................H49
Tipps für das Erhöhen der Reichweite ..............H50
ECO-Anzeige ..........................................................H50
Ladestandsanzeige (SOC) für die
Hochspannungsbatterie ........................................H51
Warn- und Kontrollleuchten
(für Elektrofahrzeug) ...........................................H52
Bereit-Kontrollleuchte .....................................................H52
Servicewarnleuchte ..........................................................H53
Warnleuchte für betätigten Power-Knopf .................H53
Ladekontrollleuchte ..........................................................H54
Warnleuchte für Ladestand der
Hochspannungsbatterie ..................................................H54
Warnleuchte Regenerative Bremse ..............................H54
LCD-Display-Meldungen ......................................H55
Nach P schalten, um zu laden .......................................H55
Verbl. Ladezeit ...................................................................H55Ladebuchse geöffnet .......................................................H55
Ladegerät-Fehler!/Schnellladefehler! .........................H56
Fahrz. stoppen und Bremsen prüfen ...........................H56
Bremsen prüfen ................................................................H56
Batterie schwach ..............................................................H57
Sofort laden! Motorleistung Eingeschränkt ..............H57
Batterie schwach.Sofort aufladen................................H57
Batterietemp. niedrig.Begr. Motorleistung .................H58
Batterie überhitzt!Stehenbleiben ..................................H58
Motorleistung eingeschränkt.........................................H59
Fahrzeug anhalten! Stromversorg. Prüfen ................H59
Lufteinlässe prüfen ..........................................................H60
Motorensound-System prüfen......................................H60
Elektrisches System prüfen ...........................................H60
Energiefluss............................................................H61
Fahrzeughalt ......................................................................H6\
1
Elektroantrieb ....................................................................H61
Regenerative Stromerzeugung ......................................H62
Aux. Battery Saver+
(Hilfsbatterie-Schonfunktion).............................H62
Modus ........................................................................\
..........H62
Systemeinstellung .............................................................H63
LCD-Meldung .....................................................................H63\
Nach einem Unfall .................................................H65
Sonstige Vorsichtsmaßnahmen für
Elektrofahrzeuge ...................................................H67
Sicherheitsstecker .................................................H67
Page 63 of 590
H55
LCD-Display-Meldungen
Nach P schalten, um zu laden
Diese Meldung wird angezeigt, wenn
Sie das Ladekabel anschließen,
ohne dass die Getriebestufe P
(Parken) gewählt ist.
Schalten Sie vor dem Anschließen
des Ladekabels in die Stufe P
(Parken).
Verbl. Ladezeit
Diese Meldung gibt die noch
benötigte Zeit für das vollständige
Aufladen der Batterie an.
Ladebuchse geöffnet
Diese Meldung wird angezeigt, wenn
das Fahrzeug mit offener
Ladeklappe gefahren wird.
Schließen Sie vor Fahrtantritt die
Ladeklappe.
OAEE046194L
OAEE046192L
OAEE046193L
Page 71 of 590
H63
Informationen
• Die Hilfsbatterie-Schonfunktionwird max 20 Minuten lang aktiviert.
Wenn die Hilfsbatterie-
Schonfunktion im Automatikmodus
häufiger als 10 Mal hintereinander
aktiviert wird, stoppt die Funktion
die Aktivierung und nimmt an, dass
die Zusatzbatterie defekt ist. In
diesem Fall aktiviert sich die
Funktion wieder, wenn die
Zusatzbatterie in den
Normalzustand zurückgekehrt ist.
• Die Hilfsbatterie-Schonfunktion kann nicht verhindern, dass sich die
Batterie entlädt, wenn die
Zusatzbatterie beschädigt oder
abgenutzt ist oder als
Stromversorgung für nicht
zugelassene elektrische Geräte
verwendet wurde.
• Wenn die Hilfsbatterie- Schonfunktion aktiviert wurde,
wird eine Meldung im
Kombiinstrument angezeigt, und
der Ladezustand der
Hochspannungsbatterie hat sich
möglicherweise reduziert.
Systemeinstellung
Der Fahrer kann die Hilfsbatterie-
Schonfunktion aktivieren, indem er
den POWER-Knopf in die Stellung
ON bringt und Folgendes auswählt:
'Benutzereinstellungen →Weitere →
Hilfsbatterie Schutz+'
Die Hilfsbatterie-Schonfunktion wird
deaktiviert, wenn der Fahrer die
Systemeinstellung wieder aufhebt.
LCD-Meldung
Diese Meldung erscheint, wenn die
Funktion "Aux. Battery Saver+"
aktiviert wurde, während das
Fahrzeug ausgeschaltet war.
Für den Fall, dass die LCD-
Displaymeldung häufig angezeigt
wird, empfehlen wir, die Hilfsbatterie
oder die elektrischen/elektronischen
Komponenten des Fahrzeugs in
einer HYUNDAI Vertragswerkstatt
warten zu lassen.
i
OAEE048433LOAEE046143L
Page 156 of 590
Komfortfunktionen Ihres Fahrzeugs
Zugang zu ihrem fahrzeug ...................................3-4
Smart-Key ........................................................................\
...3-4
Wegfahrsperre ...................................................................3-9
Türschlösser .........................................................3-10
Türschlösser von außen bedienen .............................3-10
Türschlösser von innen betätigen ..............................3-11
Funktionen der Türver-/-entriegelung.....................3-14
Kindersicherung im hinteren Türschloss...................3-14
Diebstahlwarnanlage ...........................................3-15
Speichersystem für die fahrersitzposition.......3-17
Speichern der Einstellungen ........................................3-17
Komfortzugangsfunktion ..............................................3-18
Lenkrad..................................................................3-19
Elektrische Servolenkung (EPS) ..................................3-19
Verstellung des Lenkrads in zwei Ebenen ................3-20
Lenkradheizung ...............................................................3-21
Hupe ........................................................................\
...........3-21
Spiegel ...................................................................3-22
Innenrückblickspiegel .....................................................3-22
Außenspiegel ....................................................................3-23\
Fenster ..................................................................3-27
Elektrische Fensterheber ..............................................3-27
Schiebedach ..........................................................3-33
Schiebedach öffnen und schließen ............................3-34
Schiebedach öffnen/schließen....................................3-34
Schiebedach aufstellen..................................................3-35
Sonnenblende...................................................................3-36
Schiebedach rückstellen................................................3-37
Aussenausstattung...............................................3-38
Motorhaube ......................................................................3-\
38
Heckklappe .......................................................................3\
-40

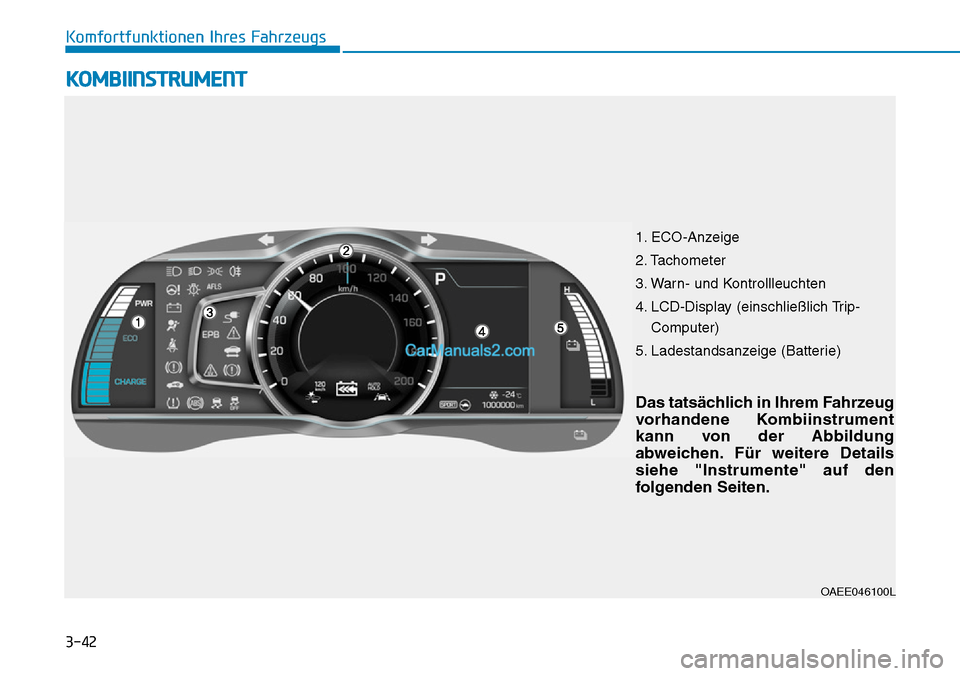

Kombiinstrument ..................................................3-42
Handhabung des Kombiinstruments ...........................3-43
Instrumente.......................................................................3\
-44
Warn- und Kontrollleuchten ........................................3-49
LCD-Display-Meldungen ...............................................3-61
LCD-Display ..........................................................3-75
LCD-Displaysteuerung ...................................................3-75
LCD-Anzeigemodi............................................................3-76
Trip-Computer ......................................................3-84
3
Page 169 of 590
3-14
Komfortfunktionen Ihres Fahrzeugs
Funktionen der Türver-/-
entriegelung
Türentriegelung mitAufprallsensorik(ausstattungsabhängig)
Alle Türen werden automatisch
entriegelt, wenn bei einem Aufprall
die Airbags entfaltet werden.
GeschwindigkeitsabhängigeTürverriegelung(ausstattungsabhängig)
Wenn die Fahrgeschwindigkeit 15
km/h überschreitet, werden alle
Türen automatisch verriegelt.
Sie können die automatischen Ver-
/Entriegelungsfunktionen in den
Benutzereinstellungen auf dem LCD-
Display aktivieren bzw. deaktivieren
Detaillierte Informationen finden
Sie unter "LCD-Display" in diesem
Kapitel.
Kindersicherung im hinteren
Türschloss
Die Kindersicherungen in den
hinteren Türen verhindern, dass
Kinder ungewollt die hinteren Türen
von innen öffnen könnten. Betätigen
Sie immer die Kindersicherungen,
wenn sich Kinder im Fahrzeug
befinden.
Die Kindersicherungen befinden sich
an der Kante der Hintertüren. Wenn
sich der Hebel der Kindersicherung
in der Stellung "verriegelt" befindet,
lässt sich die hintere Tür nicht mit
dem Türinnengriff (2) öffnen. Führen Sie einen Schlüssel (oder
Schraubendreher) (1) in die Öffnung
ein und drehen Sie ihn in die
Stellung "verriegelt".
Entriegeln Sie die Kindersicherung,
wenn die Hintertüren von innen
geöffnet werden sollen.
OAEE046002
Wenn Kinder während der Fahrt
ungewollt hintere Türen öffnen,
können sie herausfallen und
schwer oder tödlich verletzt
werden. Betätigen Sie immer
die Kindersicherungen, wenn
sich Kinder im Fahrzeug
befinden.
VORSICHT
Page 172 of 590
3-17
Komfortfunktionen Ihres Fahrzeugs
3
Das Speichersystem für die
Fahrersitzposition dient dazu, die
folgenden Einstellungen durch einen
einfachen Tastendruck zu speichern
und wieder abzurufen.
- Fahrersitzposition
- Außenspiegelposition
- Intensität derArmaturenbrettbeleuchtung
Informationen
• Wurde die Batterie abgeklemmt, wird der Positionsspeicher gelöscht.
• Falls das Speichersystem für die Fahrersitzposition nicht
funktioniert, empfehlen wir Ihnen,
Ihr Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen
lassen.
Speichern der Einstellungen
1. Schalten Sie in die Stufe P (Parken), während sich der
POWER-Knopf in der Stellung ON
befindet.
2. Stellen Sie die Position des Fahrersitzes, des Außenspiegels
und die Intensität der
Armaturenbrettbeleuchtung wie
gewünscht ein.
3. Drücken Sie die Taste SET. Es ertönt ein einmaliges akustisches
Signal, und auf dem LCD-Display
erscheint die Meldung "Press
button to save settings".
4. Drücken Sie innerhalb von 4 Sekunden auf die Speichertasten
(1 oder 2). Das akustische Signal
ertönt zwei Mal, wenn die
Einstellungen erfolgreich
gespeichert wurden.
5. Auf dem LCD-Display wird "Für Fahrer 1 (oder 2) gespeichert"
angezeigt.
i
SPEICHERSYSTEM FÜR DIE FAHRERSITZPOSITION (AUSSTATTUNGSABHÄNGIG)
Die Fahrersitzposition niemals
während der Fahrt einstellen.
Dadurch kann es zu einem
Verlust der Kontrolle über das
Fahrzeug kommen, in deren
Folge ein Unfall verursacht
werden kann, der schwere
Verletzungen bis hin zum Tod
oder schwere Schäden
verursachen kann.
VORSICHT
OAE046036L
Page 173 of 590
3-18
Komfortfunktionen Ihres Fahrzeugs
Abrufen der Einstellungen
1. Schalten Sie in die Stufe P(Parken), während sich der
POWER-Knopf in der Stellung ON
befindet.
2. Drücken Sie die gewünschte Speichertaste (1 oder 2). Das
akustische Signal ertönt einmal,
dann werden die
Fahrersitzposition, die
Außenspiegelposition und die
Intensität der
Armaturenbrettbeleuchtung auf die
gespeicherten Position eingestellt
(ausstattungsabhängig).
3. Auf dem LCD-Display wird "Fahrer 1 (oder 2) wird eingestellt"
angezeigt.Informationen
• Wird beim Abrufen derSpeicherposition "1" die Taste SET
oder 1 gedrückt, wird die
Einstellung der abgerufenen
Position kurzzeitig unterbrochen.
Drücken Sie die Taste 2, um die
Speicherposition "2" abzurufen.
• Wird beim Abrufen der Speicherposition "2" die Taste SET
oder 2 gedrückt, wird die
Einstellung der abgerufenen
Position kurzzeitig unterbrochen.
Drücken Sie die Taste 1, um die
Speicherposition "1" abzurufen.
• Wird beim Abrufen der gespeicherten Positionen eine der
Steuertasten für den Fahrersitz, den
Außenspiegel oder die
Armaturenbrettbeleuchtung
gedrückt, wird die Einstellung
dieser Komponente gestoppt, und
die Komponente bewegt sich in die
Richtung der gedrückten
Steuertaste.
Komfortzugangsfunktion
(ausstattungsabhängig)
Die Getriebestufe P (Parken) ist
gewählt.
- Der Fahrersitz wird nach hintengeschoben, wenn sich der
POWER-Knopf in der Stellung
OFF befindet und die Fahrertür
geöffnet wird.
- Wird der Engine Start/Stop-Knopf in die Stellung ACC oder START
gebracht und die Fahrertür bei
erkanntem Smartkey geschlossen,
wird der Fahrersitz nach vorne
geschoben.
Sie können die
Komfortzugangsfunktionen in den
Benutzereinstellungen auf dem LCD-
Display aktivieren bzw. deaktivieren
Detaillierte Informationen finden
Sie unter "LCD-Display" in diesem
Kapitel.
i
Page 197 of 590
3-42
Komfortfunktionen Ihres Fahrzeugs
1. ECO-Anzeige
2. Tachometer
3. Warn- und Kontrollleuchten
4. LCD-Display (einschließlich Trip-Computer)
5. Ladestandsanzeige (Batterie)
OAEE046100L
KOMBIINSTRUMENT
Das tatsächlich in Ihrem Fahrzeug
vorhandene Kombiinstrument
kann von der Abbildung
abweichen. Für weitere Details
siehe "Instrumente" auf den
folgenden Seiten.
Page 210 of 590
3-55
Komfortfunktionen Ihres Fahrzeugs
3
Hauptwarnleuchte
Diese Kontrollleuchte leuchtet wie
folgt auf :
• Wenn eine Störung in einem derfolgenden Systeme auftritt:
- Zu wenig Waschanlagenflüssigkeit(ausstattungsabhängig)
- Störung im Kollisionswarnsystem "Toter Winkel" (BCW)
(ausstattungsabhängig)
- Fehlfunktion des Frontalkollisions-
Vermeidungsassistenten (FCA)
(ausstattungsabhängig)
- Störung in der intelligenten Geschwindigkeitsregelung
(ausstattungsabhängig)
- Fehlfunktion des Reifenluftdruck- Überwachungssystems (TPMS)
(ausstattungsabhängig)
- Inspektionsintervallanzeige
Weitere Details zur Warnung finden
Sie auf dem LCD-Display.
Warnleuchte "Reifenluftdruck zuniedrig"(ausstattungsabhängig)
Die Warnleuchte leuchtet wie folgt
auf :
• Wenn sich der POWER-Knopf in
der Stellung ON befindet.
- Die Warnleuchte leuchtet ca. 3Sekunden lang und geht dann
aus.
• Wenn der Luftdruck in einem oder mehreren Reifen deutlich zu
niedrig ist.
Weitere Informationen finden Sie
unter "Reifenluftdruck-
Überwachungssystem (TPMS)" in
Kapitel 6.
Die Warnleuchte blinkt zunächst
ca. 60 Sekunden lang und leuchtet
dann permanent, oder sie blinkt
und erlischt abwechselnd im
Abstand von ca. drei Sekunden:
• Wenn eine TPMS-Fehlfunktion vorliegt.
In diesem Fall empfehlen wir, das
Fahrzeug möglichst umgehend in
einer HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
Weitere Informationen finden Sie
unter "Reifenluftdruck-
Überwachungssystem (TPMS)" in
Kapitel 6.
Page 216 of 590

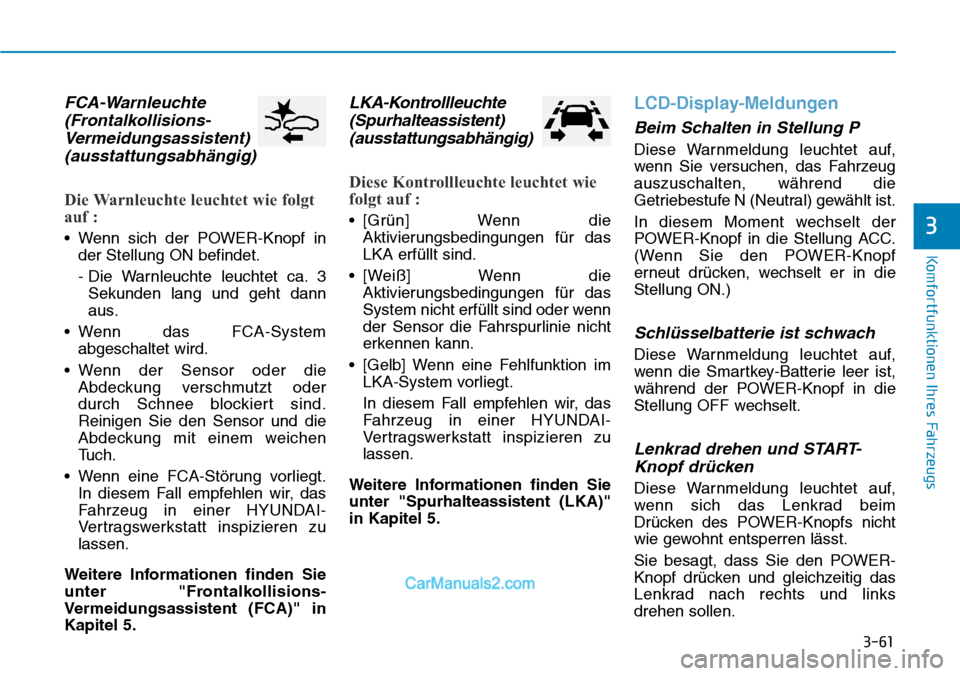

3-61
Komfortfunktionen Ihres Fahrzeugs
3
FCA-Warnleuchte(Frontalkollisions-Vermeidungsassistent)(ausstattungsabhängig)
Die Warnleuchte leuchtet wie folgt
auf :
• Wenn sich der POWER-Knopf in
der Stellung ON befindet.
- Die Warnleuchte leuchtet ca. 3Sekunden lang und geht dann
aus.
• Wenn das FCA-System abgeschaltet wird.
• Wenn der Sensor oder die Abdeckung verschmutzt oder
durch Schnee blockiert sind.
Reinigen Sie den Sensor und die
Abdeckung mit einem weichen
Tuch.
• Wenn eine FCA-Störung vorliegt. In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zu
lassen.
Weitere Informationen finden Sie
unter "Frontalkollisions-
Vermeidungsassistent (FCA)" in
Kapitel 5.
LKA-Kontrollleuchte (Spurhalteassistent)(ausstattungsabhängig)
Diese Kontrollleuchte leuchtet wie
folgt auf :
• [Grün] Wenn die
Aktivierungsbedingungen für das
LKA erfüllt sind.
• [Weiß] Wenn die Aktivierungsbedingungen für das
System nicht erfüllt sind oder wenn
der Sensor die Fahrspurlinie nicht
erkennen kann.
• [Gelb] Wenn eine Fehlfunktion im LKA-System vorliegt.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zu
lassen.
Weitere Informationen finden Sie
unter "Spurhalteassistent (LKA)"
in Kapitel 5.
LCD-Display-Meldungen
Beim Schalten in Stellung P
Diese Warnmeldung leuchtet auf,
wenn Sie versuchen, das Fahrzeug
auszuschalten, während die
Getriebestufe N (Neutral) gewählt ist.
In diesem Moment wechselt der
POWER-Knopf in die Stellung ACC.
(Wenn Sie den POWER-Knopf
erneut drücken, wechselt er in die
Stellung ON.)
Schlüsselbatterie ist schwach
Diese Warnmeldung leuchtet auf,
wenn die Smartkey-Batterie leer ist,
während der POWER-Knopf in die
Stellung OFF wechselt.
Lenkrad drehen und START- Knopf drücken
Diese Warnmeldung leuchtet auf,
wenn sich das Lenkrad beim
Drücken des POWER-Knopfs nicht
wie gewohnt entsperren lässt.
Sie besagt, dass Sie den POWER-
Knopf drücken und gleichzeitig das
Lenkrad nach rechts und links
drehen sollen.
