instrument cluster Hyundai Ioniq Hybrid 2017 Handleiding (in Dutch)

7-48
Onderhoud

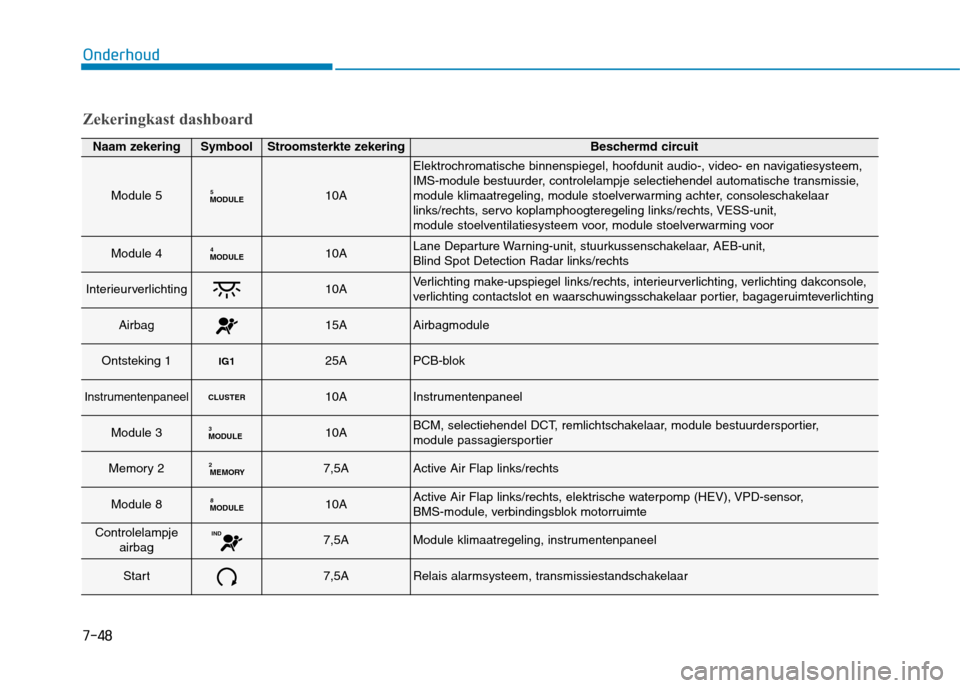

Zekeringkast dashboard
Naam zekeringSymboolStroomsterkte zekeringBeschermd circuit
Module 5MODULE510A
Elektrochromatische binnenspiegel, hoofdunit audio-, video- en navigatiesysteem,
IMS-module bestuurder, controlelampje selectiehendel automatische transmissie,
module klimaatregeling, module stoelverwarming achter, consoleschakelaar
links/rechts, servo koplamphoogteregeling links/rechts, VESS-unit,
module stoelventilatiesysteem voor, module stoelverwarming voor
Module 4MODULE410ALane Departure Warning-unit, stuurkussenschakelaar, AEB-unit, Blind Spot Detection Radar links/rechts
Interieurverlichting10AVerlichting make-upspiegel links/rechts, interieurverlichting, verlichting dakconsole,
verlichting contactslot en waarschuwingsschakelaar portier, bagageruimteverlichting
Airbag15AAirbagmodule
Ontsteking 1IG125APCB-blok
InstrumentenpaneelCLUSTER10AInstrumentenpaneel
Module 3MODULE310ABCM, selectiehendel DCT, remlichtschakelaar, module bestuurdersportier,
module passagiersportier
Memory 2MEMORY
27,5AActive Air Flap links/rechts
Module 8MODULE 810AActive Air Flap links/rechts, elektrische waterpomp (HEV), VPD-sensor,
BMS-module, verbindingsblok motorruimte
Controlelampje
airbagIND7,5AModule klimaatregeling, instrumentenpaneel
Start7,5ARelais alarmsysteem, transmissiestandschakelaar
