Hyundai Ioniq Plug-in Hybrid 2018 Betriebsanleitung (in German)

2-48
Sicherheitssysteme Ihres Fahrzeugs

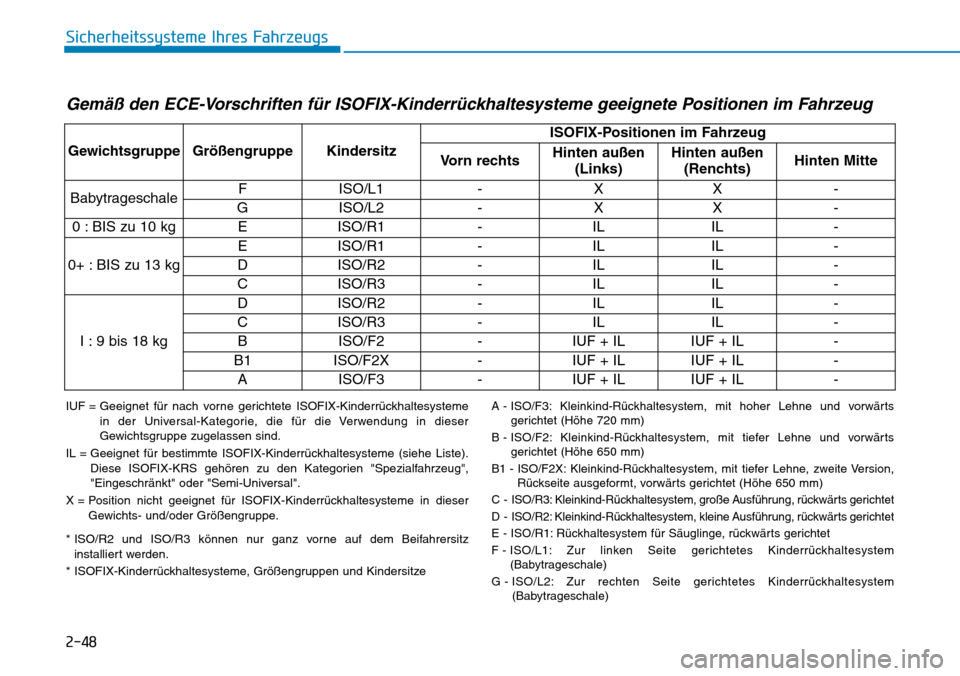

Gemäß den ECE-Vorschriften für ISOFIX-Kinderrückhaltesysteme geeignete Positionen im Fahrzeug
IUF = Geeignet für nach vorne gerichtete ISOFIX-Kinderrückhaltesysteme
in der Universal-Kategorie, die für die Verwendung in dieser
Gewichtsgruppe zugelassen sind.
IL = Geeignet für bestimmte ISOFIX-Kinderrückhaltesysteme (siehe Liste).
Diese ISOFIX-KRS gehören zu den Kategorien "Spezialfahrzeug",
"Eingeschränkt" oder "Semi-Universal".
X = Position nicht geeignet für ISOFIX-Kinderrückhaltesysteme in dieser
Gewichts- und/oder Größengruppe.
* ISO/R2 und ISO/R3 können nur ganz vorne auf dem Beifahrersitz
installiert werden.
* ISOFIX-Kinderrückhaltesysteme, Größengruppen und KindersitzeA - ISO/F3: Kleinkind-Rückhaltesystem, mit hoher Lehne und vorwärts
gerichtet (Höhe 720 mm)
B - ISO/F2: Kleinkind-Rückhaltesystem, mit tiefer Lehne und vorwärts
gerichtet (Höhe 650 mm)
B1 - ISO/F2X: Kleinkind-Rückhaltesystem, mit tiefer Lehne, zweite Version,
Rückseite ausgeformt, vorwärts gerichtet (Höhe 650 mm)
C - ISO/R3: Kleinkind-Rückhaltesystem, große Ausführung, rückwärts gerichtet
D - ISO/R2: Kleinkind-Rückhaltesystem, kleine Ausführung, rückwärts gerichtet
E - ISO/R1: Rückhaltesystem für Säuglinge, rückwärts gerichtet
F - ISO/L1: Zur linken Seite gerichtetes Kinderrückhaltesystem
(Babytrageschale)
G - ISO/L2: Zur rechten Seite gerichtetes Kinderrückhaltesystem
(Babytrageschale)
Gewichtsgruppe Größengruppe KindersitzISOFIX-Positionen im Fahrzeug
Vorn rechtsHinten außen
(Links)Hinten außen
(Renchts)Hinten Mitte
BabytrageschaleF ISO/L1 - X X -
G ISO/L2 - X X -
0 : BIS zu 10 kg E ISO/R1 - IL IL -
0+ : BIS zu 13 kgE ISO/R1 - IL IL -
D ISO/R2 - IL IL -
C ISO/R3 - IL IL -
I : 9 bis 18 kgD ISO/R2 - IL IL -
C ISO/R3 - IL IL -
B ISO/F2 - IUF + IL IUF + IL -
B1 ISO/F2X - IUF + IL IUF + IL -
A ISO/F3 - IUF + IL IUF + IL -

2-49
Sicherheitssysteme Ihres Fahrzeugs
2

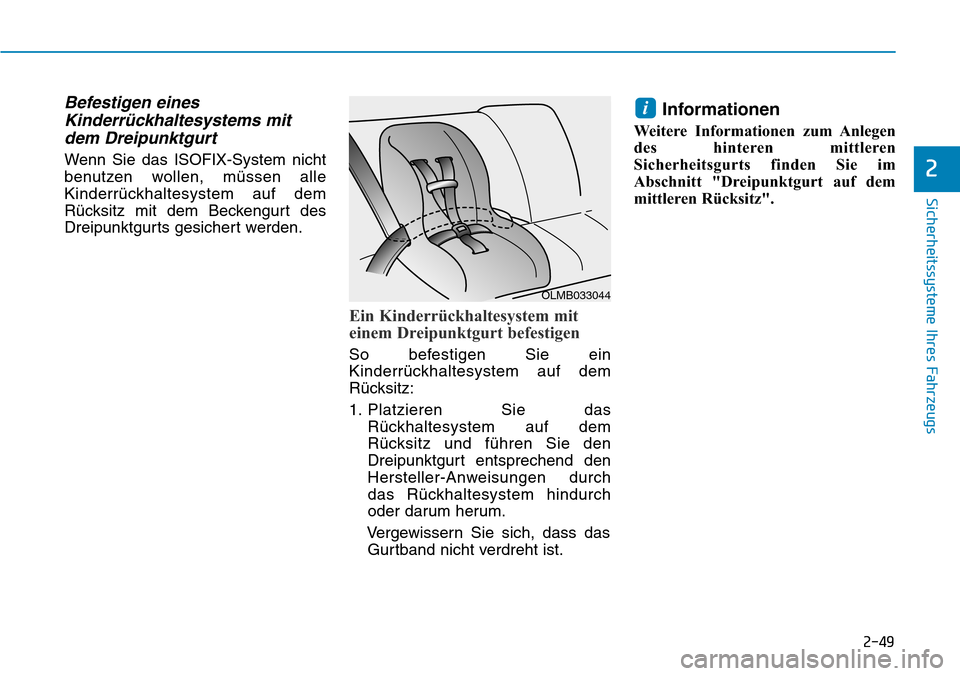

Befestigen eines
Kinderrückhaltesystems mit
dem Dreipunktgurt
Wenn Sie das ISOFIX-System nicht
benutzen wollen, müssen alle
Kinderrückhaltesystem auf dem
Rücksitz mit dem Beckengurt des
Dreipunktgurts gesichert werden.
Ein Kinderrückhaltesystem mit
einem Dreipunktgurt befestigen
So befestigen Sie ein
Kinderrückhaltesystem auf dem
Rücksitz:
1. Platzieren Sie das
Rückhaltesystem auf dem
Rücksitz und führen Sie den
Dreipunktgurt entsprechend den
Hersteller-Anweisungen durch
das Rückhaltesystem hindurch
oder darum herum.
Vergewissern Sie sich, dass das
Gurtband nicht verdreht ist.
Informationen
Weitere Informationen zum Anlegen
des hinteren mittleren
Sicherheitsgurts finden Sie im
Abschnitt "Dreipunktgurt auf dem
mittleren Rücksitz".
i
OLMB033044

2-50
Sicherheitssysteme Ihres Fahrzeugs
2. Schieben Sie die Schließzunge
des Dreipunktgurts in das
Gurtschloss. Achten Sie darauf,
dass das Klickgeräusch deutlich
hörbar ist.
Informationen
Positionieren Sie die Gurtschlosstaste
so, dass sie im Notfall leicht
erreichbar ist.3. Ziehen Sie das Gurtband so straff
wie möglich, in dem Sie das
Kinderrückhaltesystem nach
unten drücken und den
Schultergurt aufrollen lassen.
4. Versuchen Sie nach dem
Befestigen, den Kindersitz in alle
Richtungen zu bewegen, um
sicherzustellen, dass das
Kinderrückhaltesystem sicher
befestigt ist.
Wenn der Hersteller Ihres
Kinderrückhaltesystem den
Gebrauch eines oberen Haltegurts
zusammen mit dem Dreipunktgurt
empfiehlt, finden Sie weitere
Informationen dazu auf Seite 2-46.Drücken Sie zum Herausnehmen
des Kinderrückhaltesystems auf die
Gurtschlosstaste und ziehen Sie den
Dreipunktgurt aus dem
Kinderrückhaltesystem heraus und
lassen Sie ihn ganz aufrollen.
i
OLMB033045OLMB033046

2-51
Sicherheitssysteme Ihres Fahrzeugs
2

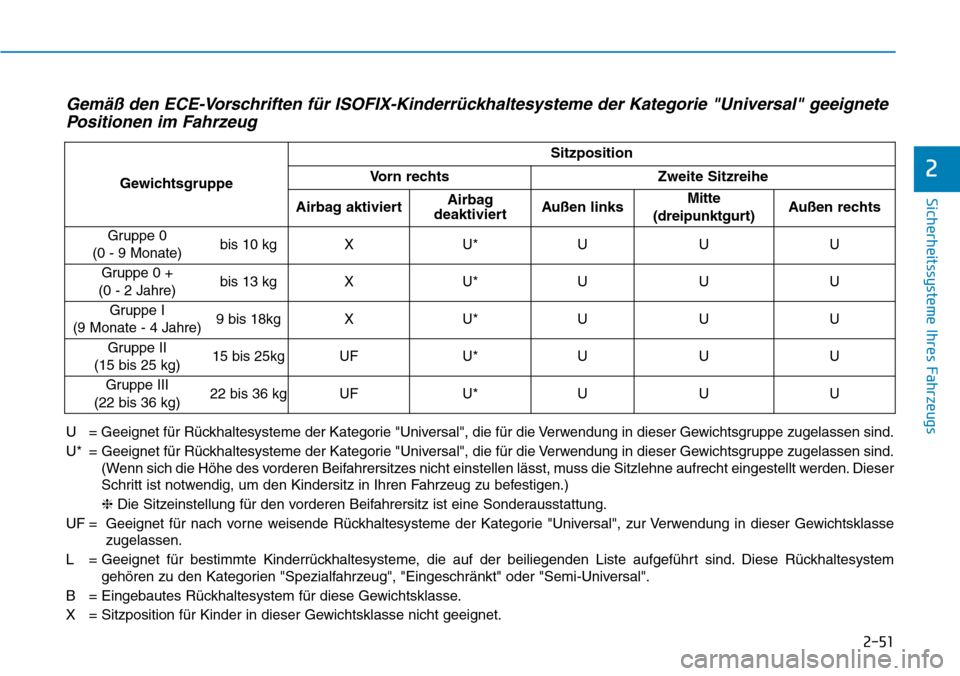

Gemäß den ECE-Vorschriften für ISOFIX-Kinderrückhaltesysteme der Kategorie "Universal" geeignete
Positionen im Fahrzeug
U = Geeignet für Rückhaltesysteme der Kategorie "Universal", die für die Verwendung in dieser Gewichtsgruppe zugelassen sind.
U* = Geeignet für Rückhaltesysteme der Kategorie "Universal", die für die Verwendung in dieser Gewichtsgruppe zugelassen sind.
(Wenn sich die Höhe des vorderen Beifahrersitzes nicht einstellen lässt, muss die Sitzlehne aufrecht eingestellt werden. Dieser
Schritt ist notwendig, um den Kindersitz in Ihren Fahrzeug zu befestigen.)
❈Die Sitzeinstellung für den vorderen Beifahrersitz ist eine Sonderausstattung.
UF = Geeignet für nach vorne weisende Rückhaltesysteme der Kategorie "Universal", zur Verwendung in dieser Gewichtsklasse
zugelassen.
L = Geeignet für bestimmte Kinderrückhaltesysteme, die auf der beiliegenden Liste aufgeführt sind. Diese Rückhaltesystem
gehören zu den Kategorien "Spezialfahrzeug", "Eingeschränkt" oder "Semi-Universal".
B = Eingebautes Rückhaltesystem für diese Gewichtsklasse.
X = Sitzposition für Kinder in dieser Gewichtsklasse nicht geeignet.
Gewichtsgruppe
Sitzposition
Vorn rechtsZweite Sitzreihe
Airbag aktiviertAirbag
deaktiviertAußen linksMitte
(dreipunktgurt)Außen rechts
Gruppe 0
(0 - 9 Monate)bis 10 kgXU*UUU
Gruppe 0 +
(0 - 2 Jahre)bis 13 kgXU*UUU
Gruppe I
(9 Monate - 4 Jahre)9 bis 18kgXU*UUU
Gruppe II
(15 bis 25 kg)15 bis 25kgUFU*UUU
Gruppe III
(22 bis 36 kg)22 bis 36 kgUFU*UUU

2-52
Sicherheitssysteme Ihres Fahrzeugs

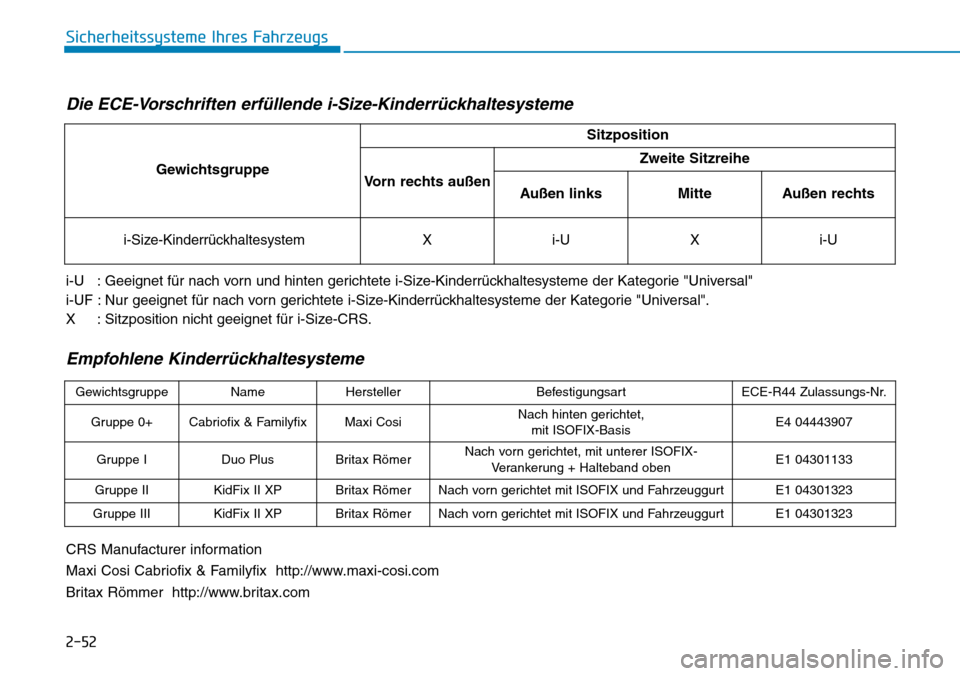

Die ECE-Vorschriften erfüllende i-Size-Kinderrückhaltesysteme
i-U : Geeignet für nach vorn und hinten gerichtete i-Size-Kinderrückhaltesysteme der Kategorie "Universal"
i-UF : Nur geeignet für nach vorn gerichtete i-Size-Kinderrückhaltesysteme der Kategorie "Universal".
X : Sitzposition nicht geeignet für i-Size-CRS.
Gewichtsgruppe
Sitzposition
Vorn rechts außen
Zweite Sitzreihe
Außen linksMitteAußen rechts
i-Size-KinderrückhaltesystemXi-UXi-U
Empfohlene Kinderrückhaltesysteme
CRS Manufacturer information
Maxi Cosi Cabriofix & Familyfix http://www.maxi-cosi.com
Britax Römmer http://www.britax.com
GewichtsgruppeNameHerstellerBefestigungsartECE-R44 Zulassungs-Nr.
Gruppe 0+Cabriofix & FamilyfixMaxi CosiNach hinten gerichtet,
mit ISOFIX-BasisE4 04443907
Gruppe IDuo PlusBritax RömerNach vorn gerichtet, mit unterer ISOFIX-
Verankerung + Halteband obenE1 04301133
Gruppe IIKidFix II XPBritax RömerNach vorn gerichtet mit ISOFIX und FahrzeuggurtE1 04301323
Gruppe IIIKidFix II XPBritax RömerNach vorn gerichtet mit ISOFIX und FahrzeuggurtE1 04301323

2-53
Sicherheitssysteme Ihres Fahrzeugs
2

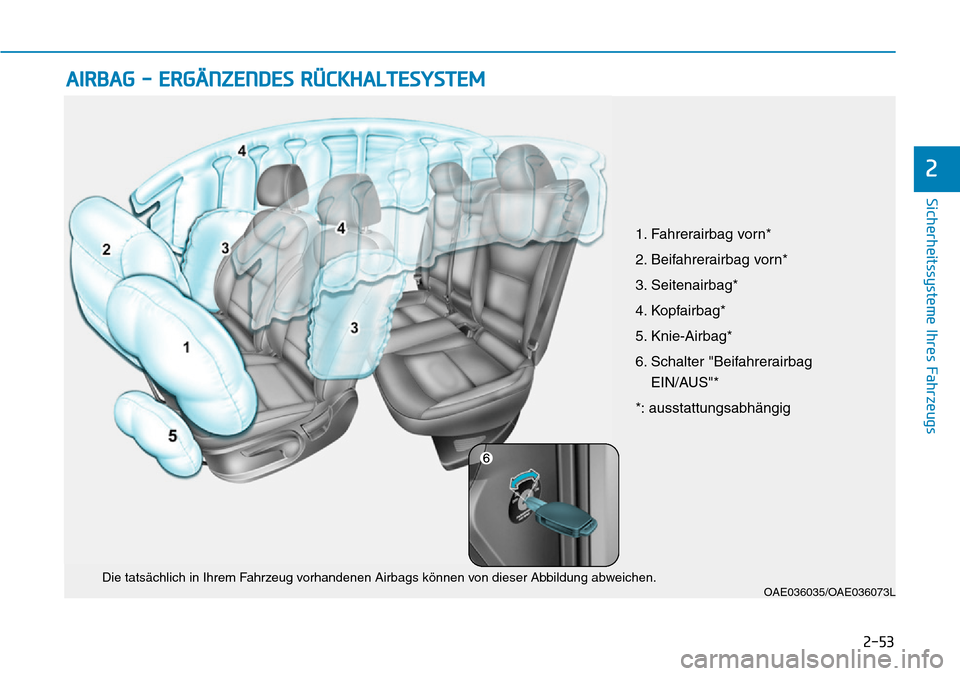

AIRBAG - ERGÄNZENDES RÜCKHALTESYSTEM
OAE036035/OAE036073LDie tatsächlich in Ihrem Fahrzeug vorhandenen Airbags können von dieser Abbildung abweichen.
1. Fahrerairbag vorn*
2. Beifahrerairbag vorn*
3. Seitenairbag*
4. Kopfairbag*
5. Knie-Airbag*
6. Schalter "Beifahrerairbag
EIN/AUS"*
*: ausstattungsabhängig

2-54
Sicherheitssysteme Ihres Fahrzeugs

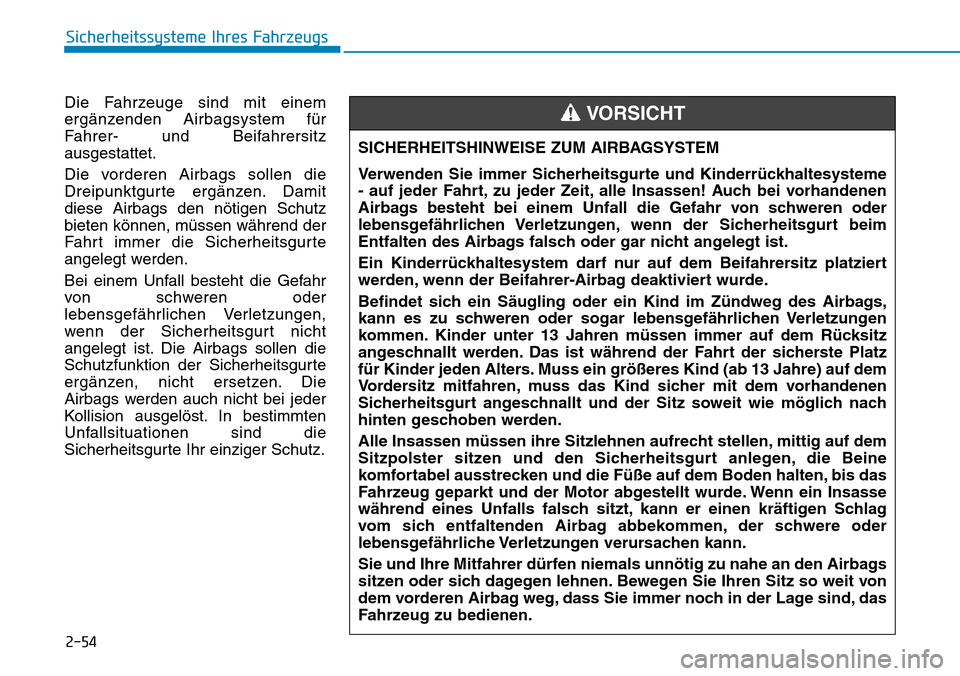

Die Fahrzeuge sind mit einem
ergänzenden Airbagsystem für
Fahrer- und Beifahrersitz
ausgestattet.
Die vorderen Airbags sollen die
Dreipunktgurte ergänzen. Damit
diese Airbags den nötigen Schutz
bieten können, müssen während der
Fahrt immer die Sicherheitsgurte
angelegt werden.
Bei einem Unfall besteht die Gefahr
von schweren oder
lebensgefährlichen Verletzungen,
wenn der Sicherheitsgurt nicht
angelegt ist. Die Airbags sollen die
Schutzfunktion der Sicherheitsgurte
ergänzen, nicht ersetzen. Die
Airbags werden auch nicht bei jeder
Kollision ausgelöst. In bestimmten
Unfallsituationen sind die
Sicherheitsgurte Ihr einziger Schutz.SICHERHEITSHINWEISE ZUM AIRBAGSYSTEM
Verwenden Sie immer Sicherheitsgurte und Kinderrückhaltesysteme
- auf jeder Fahrt, zu jeder Zeit, alle Insassen! Auch bei vorhandenen
Airbags besteht bei einem Unfall die Gefahr von schweren oder
lebensgefährlichen Verletzungen, wenn der Sicherheitsgurt beim
Entfalten des Airbags falsch oder gar nicht angelegt ist.
Ein Kinderrückhaltesystem darf nur auf dem Beifahrersitz platziert
werden, wenn der Beifahrer-Airbag deaktiviert wurde.
Befindet sich ein Säugling oder ein Kind im Zündweg des Airbags,
kann es zu schweren oder sogar lebensgefährlichen Verletzungen
kommen. Kinder unter 13 Jahren müssen immer auf dem Rücksitz
angeschnallt werden. Das ist während der Fahrt der sicherste Platz
für Kinder jeden Alters. Muss ein größeres Kind (ab 13 Jahre) auf dem
Vordersitz mitfahren, muss das Kind sicher mit dem vorhandenen
Sicherheitsgurt angeschnallt und der Sitz soweit wie möglich nach
hinten geschoben werden.
Alle Insassen müssen ihre Sitzlehnen aufrecht stellen, mittig auf dem
Sitzpolster sitzen und den Sicherheitsgurt anlegen, die Beine
komfortabel ausstrecken und die Füße auf dem Boden halten, bis das
Fahrzeug geparkt und der Motor abgestellt wurde. Wenn ein Insasse
während eines Unfalls falsch sitzt, kann er einen kräftigen Schlag
vom sich entfaltenden Airbag abbekommen, der schwere oder
lebensgefährliche Verletzungen verursachen kann.
Sie und Ihre Mitfahrer dürfen niemals unnötig zu nahe an den Airbags
sitzen oder sich dagegen lehnen. Bewegen Sie Ihren Sitz so weit von
dem vorderen Airbag weg, dass Sie immer noch in der Lage sind, das
Fahrzeug zu bedienen.
VORSICHT

2-55
Sicherheitssysteme Ihres Fahrzeugs
2

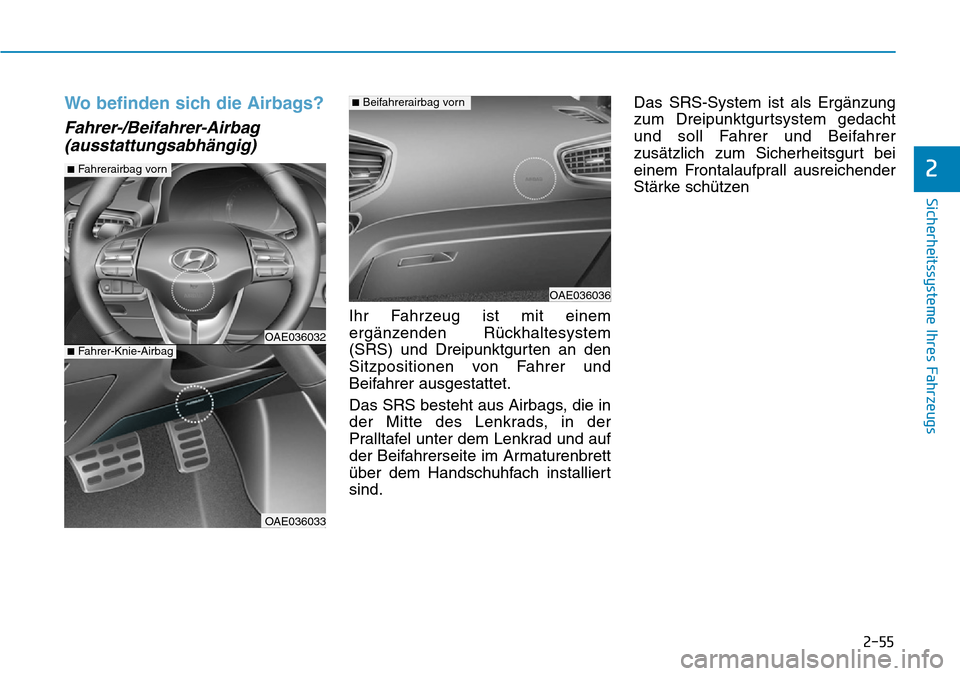

Wo befinden sich die Airbags?
Fahrer-/Beifahrer-Airbag
(ausstattungsabhängig)
Ihr Fahrzeug ist mit einem
ergänzenden Rückhaltesystem
(SRS) und Dreipunktgurten an den
Sitzpositionen von Fahrer und
Beifahrer ausgestattet.
Das SRS besteht aus Airbags, die in
der Mitte des Lenkrads, in der
Pralltafel unter dem Lenkrad und auf
der Beifahrerseite im Armaturenbrett
über dem Handschuhfach installiert
sind.Das SRS-System ist als Ergänzung
zum Dreipunktgurtsystem gedacht
und soll Fahrer und Beifahrer
zusätzlich zum Sicherheitsgurt bei
einem Frontalaufprall ausreichender
Stärke schützen
OAE036032
OAE036033
■Fahrerairbag vorn
■Fahrer-Knie-Airbag
OAE036036
■Beifahrerairbag vorn

2-56
Sicherheitssysteme Ihres Fahrzeugs

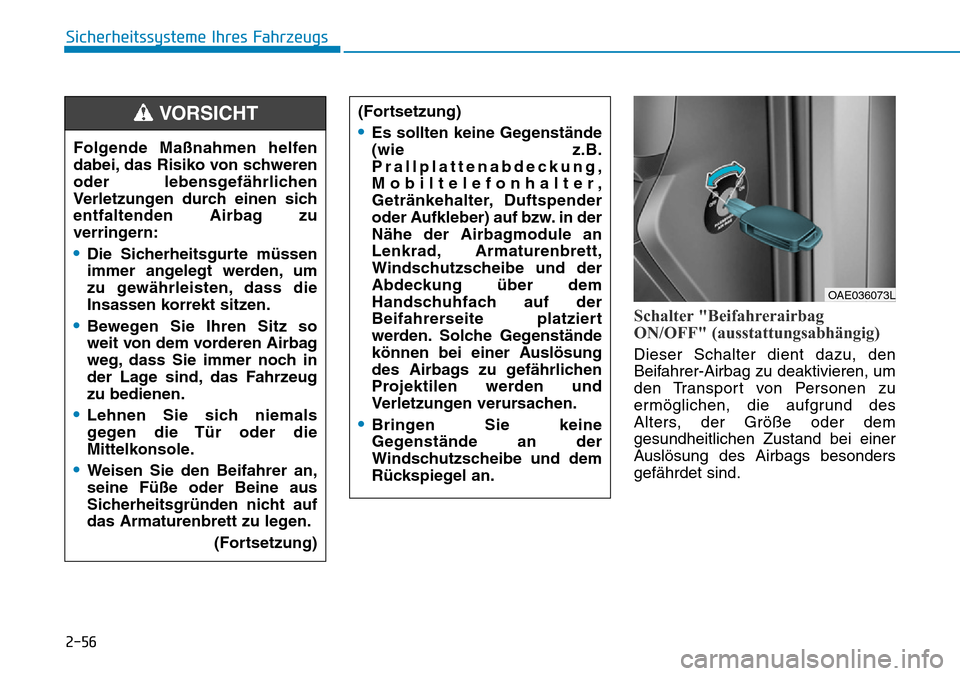

Schalter "Beifahrerairbag
ON/OFF" (ausstattungsabhängig)
Dieser Schalter dient dazu, den
Beifahrer-Airbag zu deaktivieren, um
den Transport von Personen zu
ermöglichen, die aufgrund des
Alters, der Größe oder dem
gesundheitlichen Zustand bei einer
Auslösung des Airbags besonders
gefährdet sind.
OAE036073L
Folgende Maßnahmen helfen
dabei, das Risiko von schweren
oder lebensgefährlichen
Verletzungen durch einen sich
entfaltenden Airbag zu
verringern:
•Die Sicherheitsgurte müssen
immer angelegt werden, um
zu gewährleisten, dass die
Insassen korrekt sitzen.
•Bewegen Sie Ihren Sitz so
weit von dem vorderen Airbag
weg, dass Sie immer noch in
der Lage sind, das Fahrzeug
zu bedienen.
•Lehnen Sie sich niemals
gegen die Tür oder die
Mittelkonsole.
•Weisen Sie den Beifahrer an,
seine Füße oder Beine aus
Sicherheitsgründen nicht auf
das Armaturenbrett zu legen.
(Fortsetzung)
(Fortsetzung)
•Es sollten keine Gegenstände
(wie z.B.
Prallplattenabdeckung,
Mobiltelefonhalter,
Getränkehalter, Duftspender
oder Aufkleber) auf bzw. in der
Nähe der Airbagmodule an
Lenkrad, Armaturenbrett,
Windschutzscheibe und der
Abdeckung über dem
Handschuhfach auf der
Beifahrerseite platziert
werden. Solche Gegenstände
können bei einer Auslösung
des Airbags zu gefährlichen
Projektilen werden und
Verletzungen verursachen.
•Bringen Sie keine
Gegenstände an der
Windschutzscheibe und dem
Rückspiegel an.
VORSICHT

2-57
Sicherheitssysteme Ihres Fahrzeugs
2

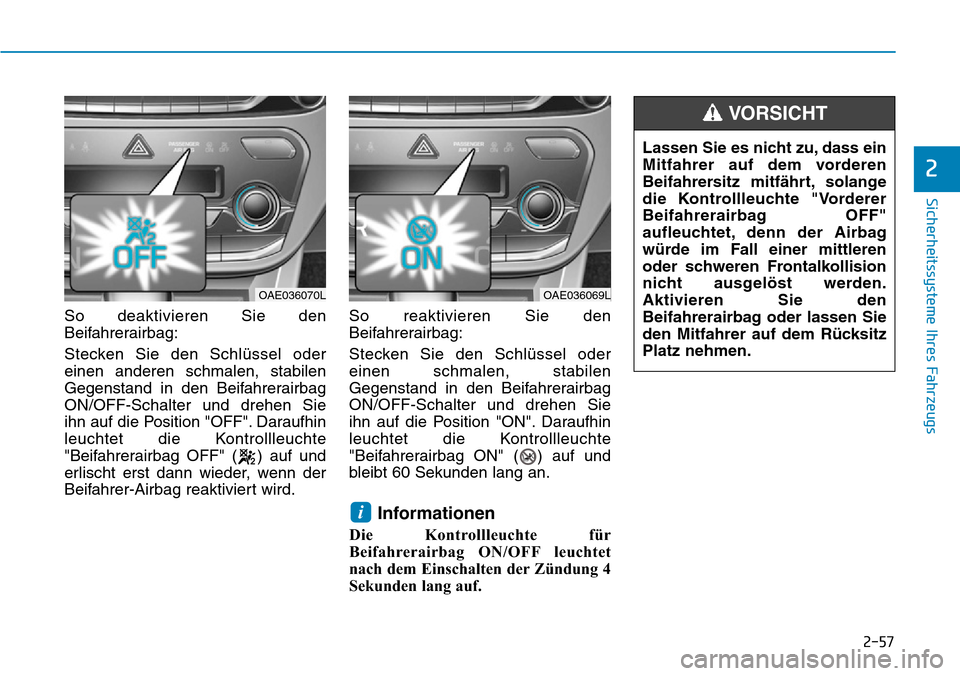

So deaktivieren Sie den
Beifahrerairbag:
Stecken Sie den Schlüssel oder
einen anderen schmalen, stabilen
Gegenstand in den Beifahrerairbag
ON/OFF-Schalter und drehen Sie
ihn auf die Position "OFF". Daraufhin
leuchtet die Kontrollleuchte
"Beifahrerairbag OFF" ( ) auf und
erlischt erst dann wieder, wenn der
Beifahrer-Airbag reaktiviert wird.So reaktivieren Sie den
Beifahrerairbag:
Stecken Sie den Schlüssel oder
einen schmalen, stabilen
Gegenstand in den Beifahrerairbag
ON/OFF-Schalter und drehen Sie
ihn auf die Position "ON". Daraufhin
leuchtet die Kontrollleuchte
"Beifahrerairbag ON" ( ) auf und
bleibt 60 Sekunden lang an.
Informationen
Die Kontrollleuchte für
Beifahrerairbag ON/OFF leuchtet
nach dem Einschalten der Zündung 4
Sekunden lang auf.
i
Lassen Sie es nicht zu, dass ein
Mitfahrer auf dem vorderen
Beifahrersitz mitfährt, solange
die Kontrollleuchte "Vorderer
Beifahrerairbag OFF"
aufleuchtet, denn der Airbag
würde im Fall einer mittleren
oder schweren Frontalkollision
nicht ausgelöst werden.
Aktivieren Sie den
Beifahrerairbag oder lassen Sie
den Mitfahrer auf dem Rücksitz
Platz nehmen.
VORSICHT
OAE036070LOAE036069L
