Hyundai Ioniq Plug-in Hybrid 2019 Betriebsanleitung (in German)

5-127
Fahrhinweise
5

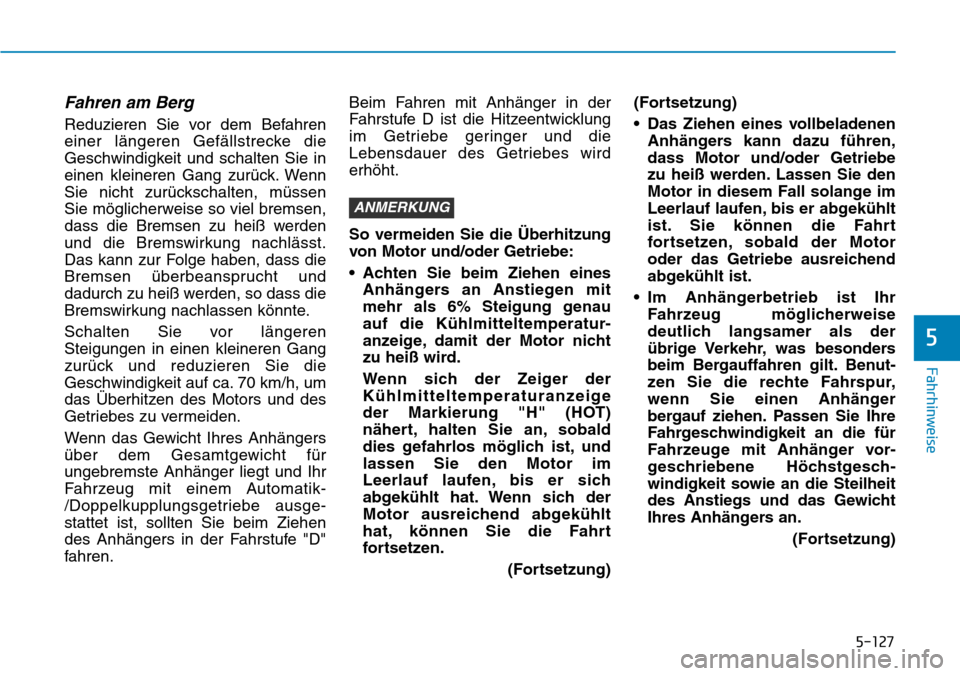

Fahren am Berg
Reduzieren Sie vor dem Befahren
einer längeren Gefällstrecke die
Geschwindigkeit und schalten Sie in
einen kleineren Gang zurück. Wenn
Sie nicht zurückschalten, müssen
Sie möglicherweise so viel bremsen,
dass die Bremsen zu heiß werden
und die Bremswirkung nachlässt.
Das kann zur Folge haben, dass die
Bremsen überbeansprucht und
dadurch zu heiß werden, so dass die
Bremswirkung nachlassen könnte.
Schalten Sie vor längeren
Steigungen in einen kleineren Gang
zurück und reduzieren Sie die
Geschwindigkeit auf ca. 70 km/h, um
das Überhitzen des Motors und des
Getriebes zu vermeiden.
Wenn das Gewicht Ihres Anhängers
über dem Gesamtgewicht für
ungebremste Anhänger liegt und Ihr
Fahrzeug mit einem Automatik-
/Doppelkupplungsgetriebe ausge-
stattet ist, sollten Sie beim Ziehen
des Anhängers in der Fahrstufe "D"
fahren.Beim Fahren mit Anhänger in der
Fahrstufe D ist die Hitzeentwicklung
im Getriebe geringer und die
Lebensdauer des Getriebes wird
erhöht.
So vermeiden Sie die Überhitzung
von Motor und/oder Getriebe:
• Achten Sie beim Ziehen eines
Anhängers an Anstiegen mit
mehr als 6% Steigung genau
auf die Kühlmitteltemperatur-
anzeige, damit der Motor nicht
zu heiß wird.
Wenn sich der Zeiger der
Kühlmitteltemperaturanzeige
der Markierung "H" (HOT)
nähert, halten Sie an, sobald
dies gefahrlos möglich ist, und
lassen Sie den Motor im
Leerlauf laufen, bis er sich
abgekühlt hat. Wenn sich der
Motor ausreichend abgekühlt
hat, können Sie die Fahrt
fortsetzen.
(Fortsetzung)(Fortsetzung)
• Das Ziehen eines vollbeladenen
Anhängers kann dazu führen,
dass Motor und/oder Getriebe
zu heiß werden. Lassen Sie den
Motor in diesem Fall solange im
Leerlauf laufen, bis er abgekühlt
ist. Sie können die Fahrt
fortsetzen, sobald der Motor
oder das Getriebe ausreichend
abgekühlt ist.
• Im Anhängerbetrieb ist Ihr Fahrzeug möglicherweise
deutlich langsamer als der
übrige Verkehr, was besonders
beim Bergauffahren gilt. Benut-
zen Sie die rechte Fahrspur,
wenn Sie einen Anhänger
bergauf ziehen. Passen Sie Ihre
Fahrgeschwindigkeit an die für
Fahrzeuge mit Anhänger vor-
geschriebene Höchstgesch-
windigkeit sowie an die Steilheit
des Anstiegs und das Gewicht
Ihres Anhängers an.
(Fortsetzung)
ANMERKUNG

(Fortsetzung)

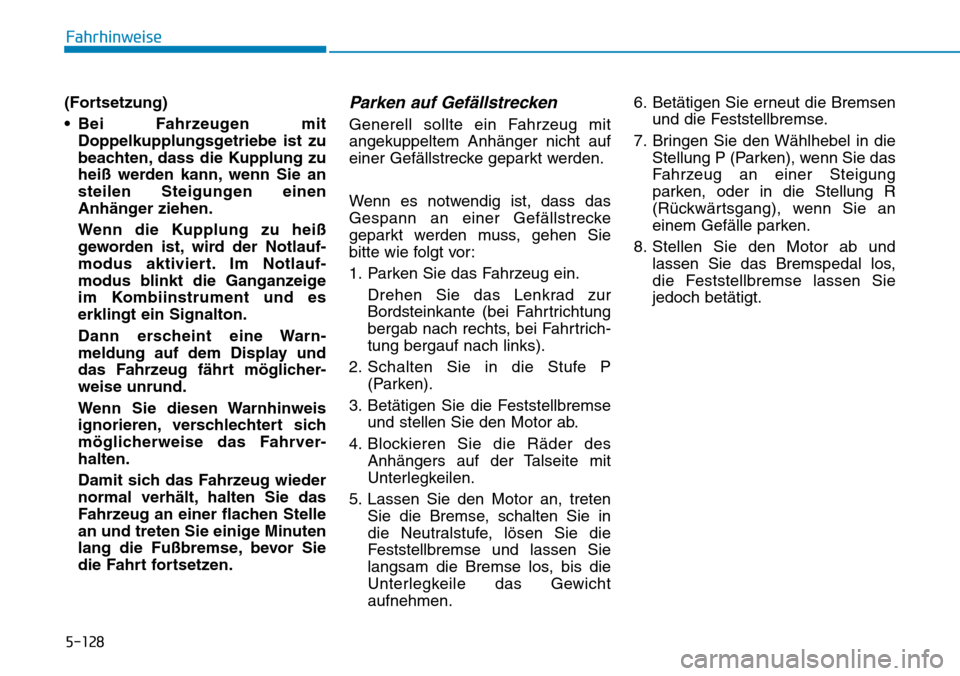

• Bei Fahrzeugen mitDoppelkupplungsgetriebe ist zu
beachten, dass die Kupplung zu
heiß werden kann, wenn Sie an
steilen Steigungen einen
Anhänger ziehen.
Wenn die Kupplung zu heiß
geworden ist, wird der Notlauf-
modus aktiviert. Im Notlauf-
modus blinkt die Ganganzeige
im Kombiinstrument und es
erklingt ein Signalton.
Dann erscheint eine Warn-
meldung auf dem Display und
das Fahrzeug fährt möglicher-
weise unrund.
Wenn Sie diesen Warnhinweis
ignorieren, verschlechtert sich
möglicherweise das Fahrver-
halten.
Damit sich das Fahrzeug wieder
normal verhält, halten Sie das
Fahrzeug an einer flachen Stelle
an und treten Sie einige Minuten
lang die Fußbremse, bevor Sie
die Fahrt fortsetzen.Parken auf Gefällstrecken
Generell sollte ein Fahrzeug mit
angekuppeltem Anhänger nicht auf
einer Gefällstrecke geparkt werden.
Wenn es notwendig ist, dass das
Gespann an einer Gefällstrecke
geparkt werden muss, gehen Sie
bitte wie folgt vor:
1. Parken Sie das Fahrzeug ein.
Drehen Sie das Lenkrad zur
Bordsteinkante (bei Fahrtrichtung
bergab nach rechts, bei Fahrtrich-
tung bergauf nach links).
2. Schalten Sie in die Stufe P (Parken).
3. Betätigen Sie die Feststellbremse und stellen Sie den Motor ab.
4. Blockieren Sie die Räder des Anhängers auf der Talseite mit
Unterlegkeilen.
5. Lassen Sie den Motor an, treten Sie die Bremse, schalten Sie in
die Neutralstufe, lösen Sie die
Feststellbremse und lassen Sie
langsam die Bremse los, bis die
Unterlegkeile das Gewicht
aufnehmen. 6. Betätigen Sie erneut die Bremsen
und die Feststellbremse.
7. Bringen Sie den Wählhebel in die Stellung P (Parken), wenn Sie das
Fahrzeug an einer Steigung
parken, oder in die Stellung R
(Rückwärtsgang), wenn Sie an
einem Gefälle parken.
8. Stellen Sie den Motor ab und lassen Sie das Bremspedal los,
die Feststellbremse lassen Sie
jedoch betätigt.
Fahrhinweise
5-128

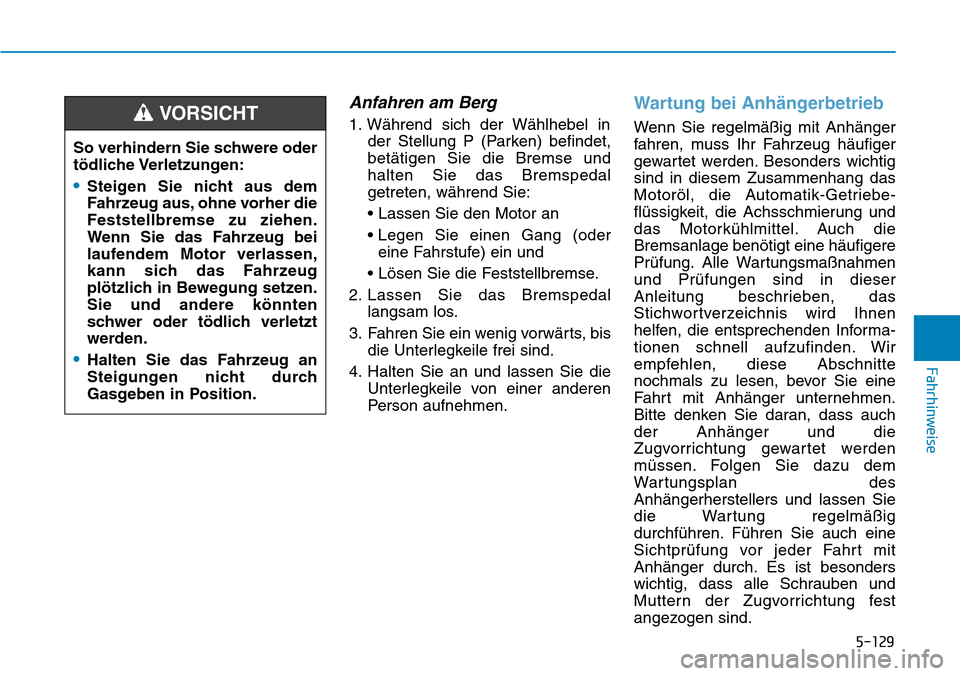

Anfahren am Berg
1. Während sich der Wählhebel inder Stellung P (Parken) befindet,
betätigen Sie die Bremse und
halten Sie das Bremspedal
getreten, während Sie:
• Lassen Sie den Motor an
• Legen Sie einen Gang (oder eine Fahrstufe) ein und
• Lösen Sie die Feststellbremse.
2. Lassen Sie das Bremspedal langsam los.
3. Fahren Sie ein wenig vorwärts, bis die Unterlegkeile frei sind.
4. Halten Sie an und lassen Sie die Unterlegkeile von einer anderen
Person aufnehmen.
Wartung bei Anhängerbetrieb
Wenn Sie regelmäßig mit Anhänger
fahren, muss Ihr Fahrzeug häufiger
gewartet werden. Besonders wichtig
sind in diesem Zusammenhang das
Motoröl, die Automatik-Getriebe-
flüssigkeit, die Achsschmierung und
das Motorkühlmittel. Auch die
Bremsanlage benötigt eine häufigere
Prüfung. Alle Wartungsmaßnahmen
und Prüfungen sind in dieser
Anleitung beschrieben, das
Stichwortverzeichnis wird Ihnen
helfen, die entsprechenden Informa-
tionen schnell aufzufinden. Wir
empfehlen, diese Abschnitte
nochmals zu lesen, bevor Sie eine
Fahrt mit Anhänger unternehmen.
Bitte denken Sie daran, dass auch
der Anhänger und die
Zugvorrichtung gewartet werden
müssen. Folgen Sie dazu dem
Wartungsplan des
Anhängerherstellers und lassen Sie
die Wartung regelmäßig
durchführen. Führen Sie auch eine
Sichtprüfung vor jeder Fahrt mit
Anhänger durch. Es ist besonders
wichtig, dass alle Schrauben und
Muttern der Zugvorrichtung fest
angezogen sind.
So verhindern Sie schwere oder
tödliche Verletzungen:
•Steigen Sie nicht aus dem
Fahrzeug aus, ohne vorher die
Feststellbremse zu ziehen.
Wenn Sie das Fahrzeug bei
laufendem Motor verlassen,
kann sich das Fahrzeug
plötzlich in Bewegung setzen.
Sie und andere könnten
schwer oder tödlich verletzt
werden.
•Halten Sie das Fahrzeug an
Steigungen nicht durch
Gasgeben in Position.
VORSICHT
5
Fahrhinweise
5-129

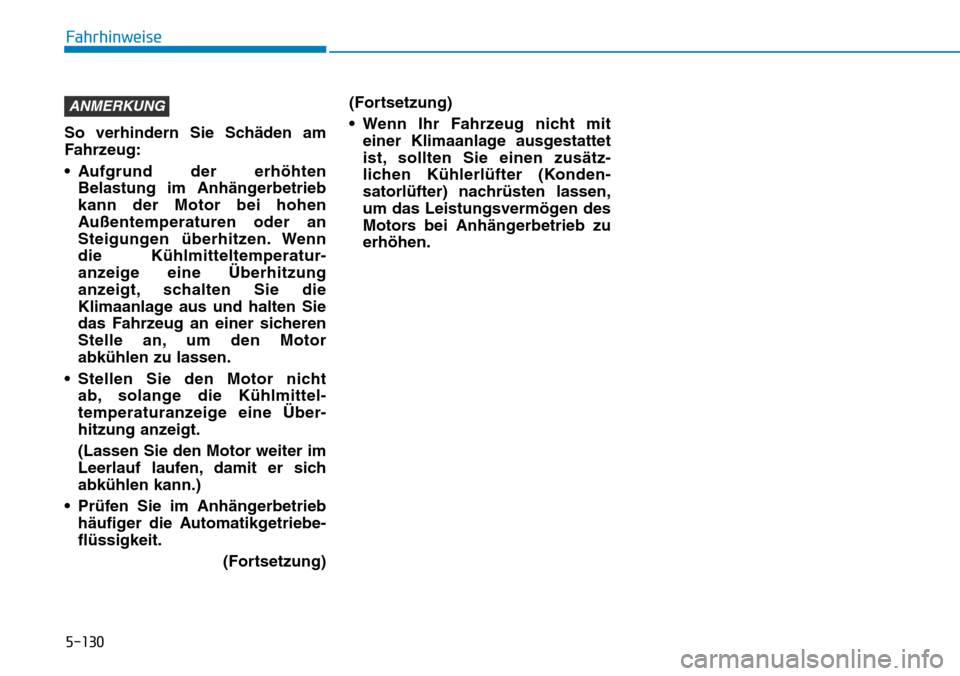

So verhindern Sie Schäden am
Fahrzeug:
• Aufgrund der erhöhtenBelastung im Anhängerbetrieb
kann der Motor bei hohen
Außentemperaturen oder an
Steigungen überhitzen. Wenn
die Kühlmitteltemperatur-
anzeige eine Überhitzung
anzeigt, schalten Sie die
Klimaanlage aus und halten Sie
das Fahrzeug an einer sicheren
Stelle an, um den Motor
abkühlen zu lassen.
• Stellen Sie den Motor nicht ab, solange die Kühlmittel-
temperaturanzeige eine Über-
hitzung anzeigt.
(Lassen Sie den Motor weiter im
Leerlauf laufen, damit er sich
abkühlen kann.)
• Prüfen Sie im Anhängerbetrieb häufiger die Automatikgetriebe-
flüssigkeit.
(Fortsetzung)(Fortsetzung)
• Wenn Ihr Fahrzeug nicht mit
einer Klimaanlage ausgestattet
ist, sollten Sie einen zusätz-
lichen Kühlerlüfter (Konden-
satorlüfter) nachrüsten lassen,
um das Leistungsvermögen des
Motors bei Anhängerbetrieb zu
erhöhen.
ANMERKUNG
Fahrhinweise
5-130

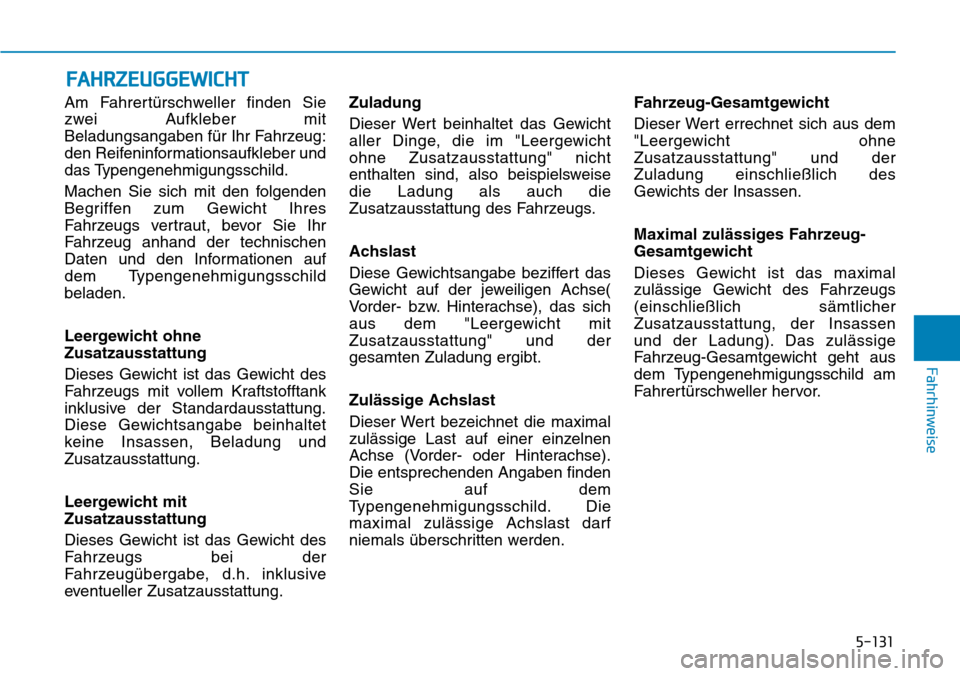

Am Fahrertürschweller finden Sie
zwei Aufkleber mit
Beladungsangaben für Ihr Fahrzeug:
den Reifeninformationsaufkleber und
das Typengenehmigungsschild.
Machen Sie sich mit den folgenden
Begriffen zum Gewicht Ihres
Fahrzeugs vertraut, bevor Sie Ihr
Fahrzeug anhand der technischen
Daten und den Informationen auf
dem Typengenehmigungsschild
beladen.
Leergewicht ohne
Zusatzausstattung
Dieses Gewicht ist das Gewicht des
Fahrzeugs mit vollem Kraftstofftank
inklusive der Standardausstattung.
Diese Gewichtsangabe beinhaltet
keine Insassen, Beladung und
Zusatzausstattung.
Leergewicht mit
Zusatzausstattung
Dieses Gewicht ist das Gewicht des
Fahrzeugs bei der
Fahrzeugübergabe, d.h. inklusive
eventueller Zusatzausstattung.Zuladung
Dieser Wert beinhaltet das Gewicht
aller Dinge, die im "Leergewicht
ohne Zusatzausstattung" nicht
enthalten sind, also beispielsweise
die Ladung als auch die
Zusatzausstattung des Fahrzeugs.
Achslast
Diese Gewichtsangabe beziffert das
Gewicht auf der jeweiligen Achse(
Vorder- bzw. Hinterachse), das sich
aus dem "Leergewicht mit
Zusatzausstattung" und der
gesamten Zuladung ergibt.
Zulässige Achslast
Dieser Wert bezeichnet die maximal
zulässige Last auf einer einzelnen
Achse (Vorder- oder Hinterachse).
Die entsprechenden Angaben finden
Sie auf dem
Typengenehmigungsschild. Die
maximal zulässige Achslast darf
niemals überschritten werden.
Fahrzeug-Gesamtgewicht
Dieser Wert errechnet sich aus dem
"Leergewicht ohne
Zusatzausstattung" und der
Zuladung einschließlich des
Gewichts der Insassen.
Maximal zulässiges Fahrzeug-
Gesamtgewicht
Dieses Gewicht ist das maximal
zulässige Gewicht des Fahrzeugs
(einschließlich sämtlicher
Zusatzausstattung, der Insassen
und der Ladung). Das zulässige
Fahrzeug-Gesamtgewicht geht aus
dem Typengenehmigungsschild am
Fahrertürschweller hervor.
FAHRZEUGGEWICHT
5
Fahrhinweise
5-131

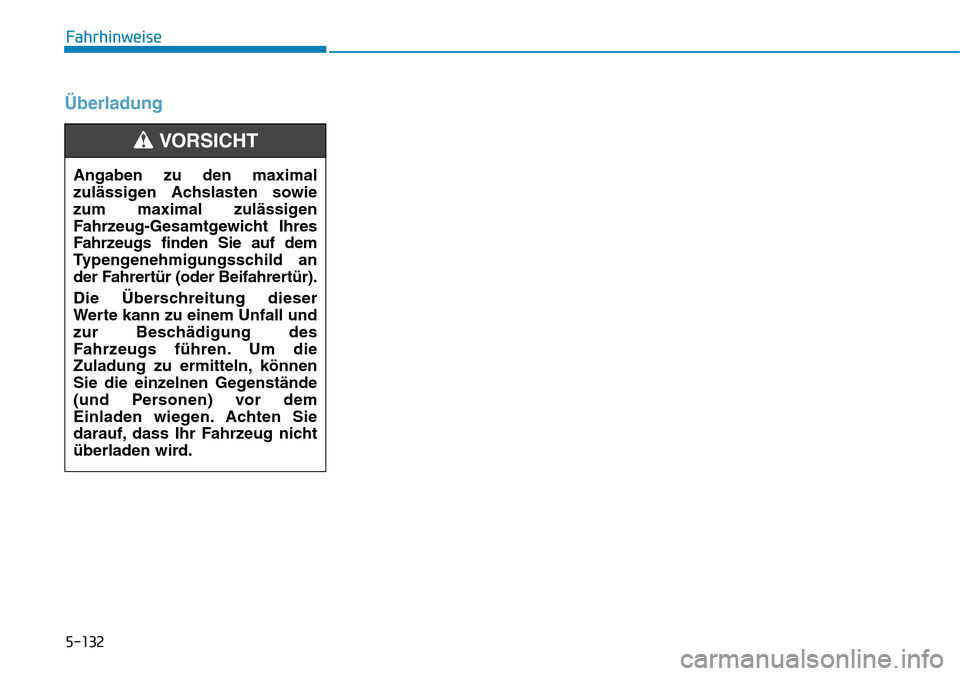

Überladung
Angaben zu den maximal
zulässigen Achslasten sowie
zum maximal zulässigen
Fahrzeug-Gesamtgewicht Ihres
Fahrzeugs finden Sie auf dem
Typengenehmigungsschild an
der Fahrertür (oder Beifahrertür).
Die Überschreitung dieser
Werte kann zu einem Unfall und
zur Beschädigung des
Fahrzeugs führen. Um die
Zuladung zu ermitteln, können
Sie die einzelnen Gegenstände
(und Personen) vor dem
Einladen wiegen. Achten Sie
darauf, dass Ihr Fahrzeug nicht
überladen wird.
VORSICHT
Fahrhinweise
5-132

Pannenhilfe
Warnblinker.............................................................6-2
Wenn eine panne während der fahrt auftritt ...6-2
Wenn der Motor während der Fahrt abstirbt ............6-2
Wenn der Motor vor einer Kreuzung oder
beim Überqueren abstirbt ...............................................6-3
Wenn Sie während der Fahrt eine
Reifenpanne haben ...........................................................6-3
Wenn der motor nicht anspringt .........................6-4
Wenn die 12-volt-batterie entladen ist
(Hybridfahrzeug) ...................................................6-5
Vor dem Starten mittels Starthilfe ................................6-5
Starthilfe ........................................................................\
......6-7
Wenn die 12-volt-batterie entladen ist
(Plug-in Hybridfahrzeug) ...................................6-11
Starthilfe........................................................................\
....6-11
Wenn der motor zu heiss wird...........................6-15
Reifenluftdruck-überwachungssystem
(TPMS) ..................................................................6-17
Reifenluftdruck prüfen ..................................................6-17
Reifenluftdruck-Überwachungssystem .....................6-18
Warnleuchte "Reifenluftdruck zu niedrig" ...............6-20
Reifendefekt-Positionsanzeige und
Reifenluftdruckanzeige .................................................6-20TPMS-Störungsleuchte
(Reifendrucküberwachung) ..........................................6-21
Reifen mit TPMS wechseln...........................................6-22
Im fall einer reifenpanne (Mit reserverad)......6-25
Wagenheber und Werkzeug .........................................6-25
Radwechsel .......................................................................6\
-26
Aufkleber Wagenheber ..................................................6-32
EG-Konformitätserklärung für Wagenheber ...........6-33
Im fall einer reifenpanne
(Mit Tire Mobility Kit) .........................................6-34
Ausführung A ...................................................................6-34
Ausführung B ...................................................................6-42
Abschleppen..........................................................6-51
Fahrzeug abschleppen lassen ......................................6-51
Abnehmbare Abschleppöse ..........................................6-52
Abschleppen im Notfall ..................................................6-53
Notfallausrüstung ................................................6-56
Feuerlöscher..........................................................\
...........6-56
Verbandskasten ...............................................................6-56
Warndreieck .....................................................................6-5\
6
Manometer .......................................................................6\
-56
6

6-2
Die Warnblinker dienen als
Warnsignal für andere
Verkehrsteilnehmer, damit diese sich
beim Heranfahren, beim Überholen
oder beim Vorbeifahren besonders
vorsichtig verhalten.
Schalten Sie die Warnblinker ein,
wenn Sie wegen einer Panne
anhalten müssen oder wenn Sie am
Straßenrand anhalten müssen.Der Warnblinker kann jederzeit
unabhängig von der Stellung des
Zündschlüssels betätigt werden. Der
Warnblinkerschalter befindet sich in
der mittleren Schalterkonsole. Nach
dem Drücken des
Warnblinkerschalters blinken alle
Blinkerleuchten gleichzeitig.
• Die Warnblinker funktionieren
sowohl bei laufendem als auch bei
stehendem Motor.
• Bei eingeschalteten Warnblinkern können die Richtungsblinker nicht
zusätzlich eingeschaltet werden.
Wenn der Motor während der
Fahrt abstirbt
• Reduzieren Sie allmählich dieGeschwindigkeit und fahren Sie
geradeaus. Lenken Sie das
Fahrzeug vorsichtig an eine
sichere Stelle abseits der Straße.
• Schalten Sie die Warnblinker ein.
• Versuchen Sie, den Motor wieder anzulassen. Für den Fall, dass sich
das Fahrzeug nicht starten lässt,
empfehlen wir, sich an eine
HYUNDAI-Vertragswerkstatt zu
wenden.
WARNBLINKER
Pannenhilfe
WENN EINE PANNE
WÄHREND DER FAHRTAUFTRITT
OAE066001

6-3
Pannenhilfe
Wenn der Motor vor einer
Kreuzung oder beim
Überqueren abstirbt
Wenn der Motor vor einer Kreuzung
oder beim Überqueren abstirbt,
schalten Sie den Wählhebel in die
Stellung N (Neutral) und schieben
Sie danach das Fahrzeug an eine
sichere Stelle.
Wenn Sie während der Fahrt
eine Reifenpanne haben
Wenn ein Reifen während der Fahrt
Luft verliert :
• Nehmen Sie den Fuß vomGaspedal und lassen Sie das
Fahrzeug geradeaus ausrollen.
Treten Sie nicht abrupt die Bremse
und versuchen Sie nicht, das
Fahrzeug schnell von der Straße
zu bekommen, da Sie hierbei die
Kontrolle über Ihr Fahrzeug
verlieren und einen Unfall
verursachen könnten. Bremsen
Sie erst vorsichtig, wenn die
Fahrzeuggeschwindigkeit soweit
reduziert wurde, dass dies
gefahrlos möglich ist, und fahren
Sie das Fahrzeug von der Straße.
Stellen Sie das Fahrzeug so weit
wie möglich abseits der Straße auf
festem und ebenem Untergrund
ab. Wenn Sie eine Schnellstraße/
Autobahn befahren, stellen Sie das
Fahrzeug nicht auf dem
Mittelstreifen ab. • Wenn das Fahrzeug zum Stillstand
gekommen ist, schalten Sie die
Warnblinker ein, ziehen Sie die
Feststellbremse an, legen Sie die
Parkstufe (P) ein und bringen Sie
den Zündschlüssel in die Stellung
LOCK/OFF.
• Sorgen Sie dafür, dass alle Insassen das Fahrzeug verlassen.
Stellen Sie sicher, das alle
Fahrzeuginsassen auf der der
Fahrbahn abgewandten Seite
aussteigen.
• Wenn Sie ein Rad wechseln möchten, beachten Sie die
Anweisungen zum Radwechsel in
diesem Kapitel.
6

6-4
WENN DER MOTOR NICHT ANSPRINGT
Pannenhilfe
Hybridfahrzeug
• Vergewissern Sie sich, dass derWählhebel in Stellung P
(Parkstufe) steht. Das Fahrzeug
startet nur, wenn der Wählhebel in
der Stellung P (Parken) steht.
• Die 12-V-Batterie dieses Fahrzeugs ist keine herkömmliche
Batterie und muss auch nicht
regelmäßig gewartet werden. Es
handelt sich um eine in die HEV-
Hochspannungsbatterie integrierte
Lithium-Ionen-Polymer-Batterie.
Das Fahrzeug verfügt über ein
Schutzsystem, mit dem die 12-V-
Batterie von der Stromaufnahme
des Fahrzeugs getrennt wird, um
eine vollständige Entladung zu
verhindern. Falls das Fahrzeug
nicht startet, versuchen Sie
zunächst, den Rückstellschalter
der 12-V-Batterie zu betätigen
(links vom Lenkrad neben dem
Tankklappen-Öffnungsschalter),
um die Verbindung zur 12-V-
Batterie wieder herzustellen.
Anschließend haben Sie 15
Sekunden Zeit, um das Fahrzeug
zu starten. Lassen Sie das Fahrzeug nach
dem Starten im Freien bei
Stillstand unter sicheren
Bedingungen im
Bereitschaftsmodus laufen und/
oder fahren Sie das Fahrzeug
insgesamt 30 Minuten lang, um die
12-V-Batterie vollständig
aufzuladen.
• Überprüfen Sie den Kraftstoffstand und füllen Sie bei Bedarf Kraftstoff
ein.
Für den Fall, dass das Fahrzeug
immer noch nicht startet, empfehlen
wir, sich an eine HYUNDAI-
Vertragswerkstatt zu wenden.
Plug-in-Hybridfahrzeug
• Vergewissern Sie sich, dass der Wählhebel in Stellung P
(Parkstufe) steht. Das Fahrzeug
startet nur, wenn der Wählhebel in
der Stellung P (Parkstufe) steht.
• Prüfen Sie, ob die Batterieklemmen sauber sind und
fest auf den Batteriepolen sitzen.
• Schalten Sie die Innenraumbeleuchtung ein. Wenn
das Licht bei der Betätigung des
Anlassers schwächer wird oder
erlischt, ist die Batterie entladen.
Schieben Sie das Fahrzeug nicht an
und lassen Sie das Fahrzeug nicht
anschleppen. Dies könnte Ihr
Fahrzeug beschädigen. Beachten
Sie die Hinweise im Abschnitt
"Motor mit Starthilfekabeln
anlassen".
Das Anschieben und
Abschleppen des Fahrzeugs
kann eine Überlastung des
Katalysators verursachen,
wodurch die Abgasregelung
beschädigt werden kann.
ACHTUNG
