3-55
Prestaciones de comodidad de su vehículo
3

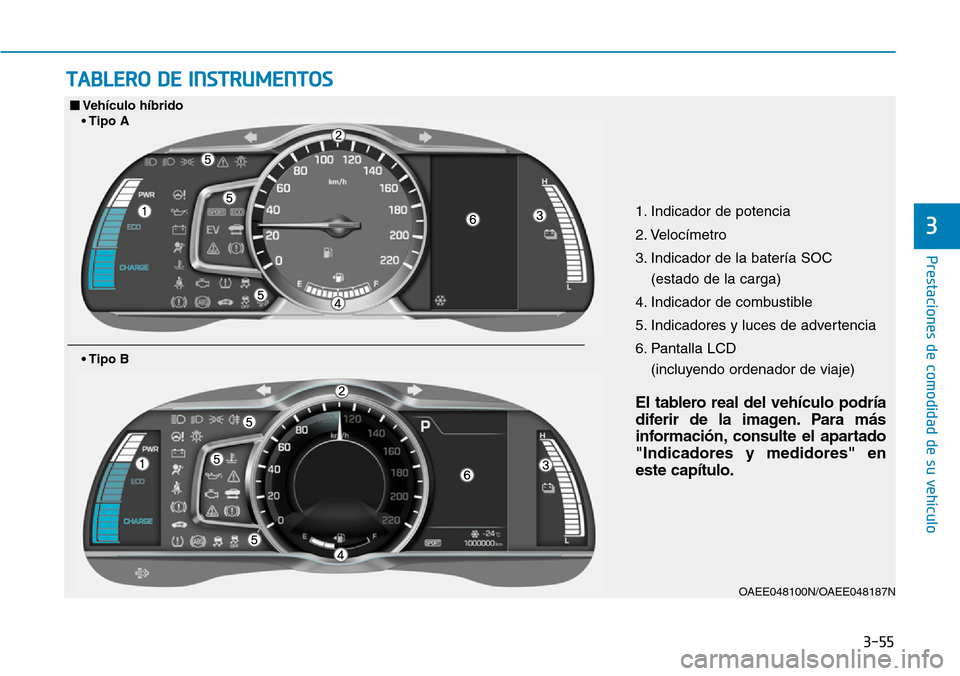

TABLERO DE INSTRUMENTOS
1. Indicador de potencia
2. Velocímetro
3. Indicador de la batería SOC
(estado de la carga)
4. Indicador de combustible
5. Indicadores y luces de advertencia
6. Pantalla LCD
(incluyendo ordenador de viaje)
OAEE048100N/OAEE048187N
• Tipo B
■Veh

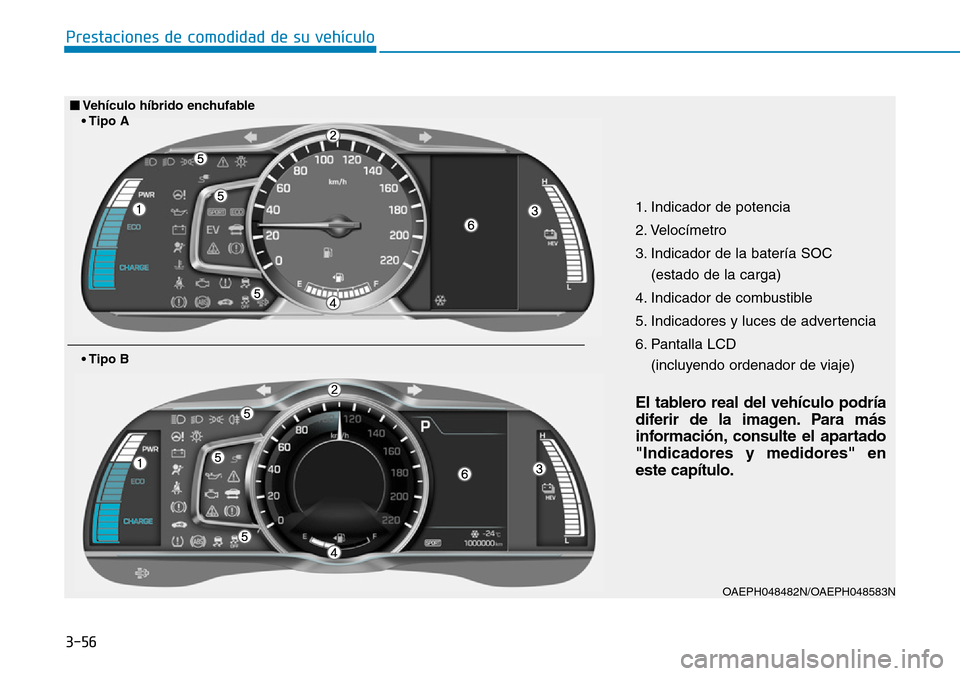

3-56
Prestaciones de comodidad de su vehículo
1. Indicador de potencia
2. Velocímetro
3. Indicador de la batería SOC
(estado de la carga)
4. Indicador de combustible
5. Indicadores y luces de advertencia
6. Pantalla LCD
(incluyendo ordenador de viaje)
OAEPH048482N/OAEPH048583N
• Tipo B
■Veh

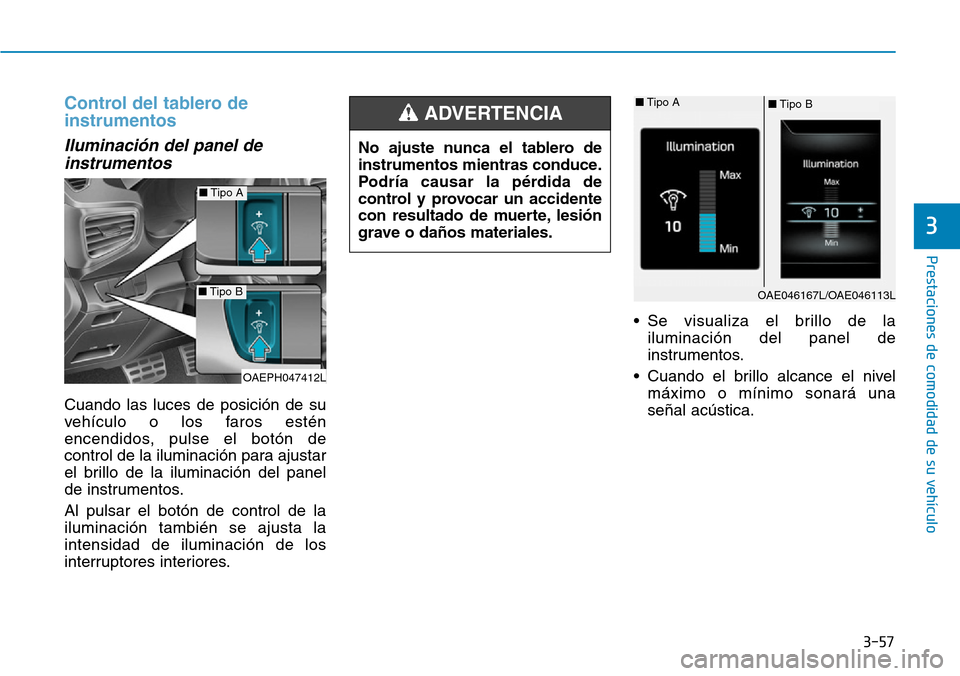

3-57
Prestaciones de comodidad de su vehículo
3
Control del tablero de
instrumentos
Iluminación del panel de
instrumentos
Cuando las luces de posición de su
vehículo o los faros estén
encendidos, pulse el botón de
control de la iluminación para ajustar
el brillo de la iluminación del panel
de instrumentos.
Al pulsar el botón de control de la
iluminación también se ajusta la
intensidad de iluminación de los
interruptores interiores.• Se visualiza el brillo de la
iluminación del panel de
instrumentos.
• Cuando el brillo alcance el nivel
máximo o mínimo sonará una
señal acústica. No ajuste nunca el tablero de
instrumentos mientras conduce.
Podría causar la pérdida de
control y provocar un accidente
con resultado de muerte, lesión
grave o daños materiales.
ADVERTENCIA
OAE046167L/OAE046113L
■Tipo B ■Tipo A
OAEPH047412L
■Tipo A
■Tipo B

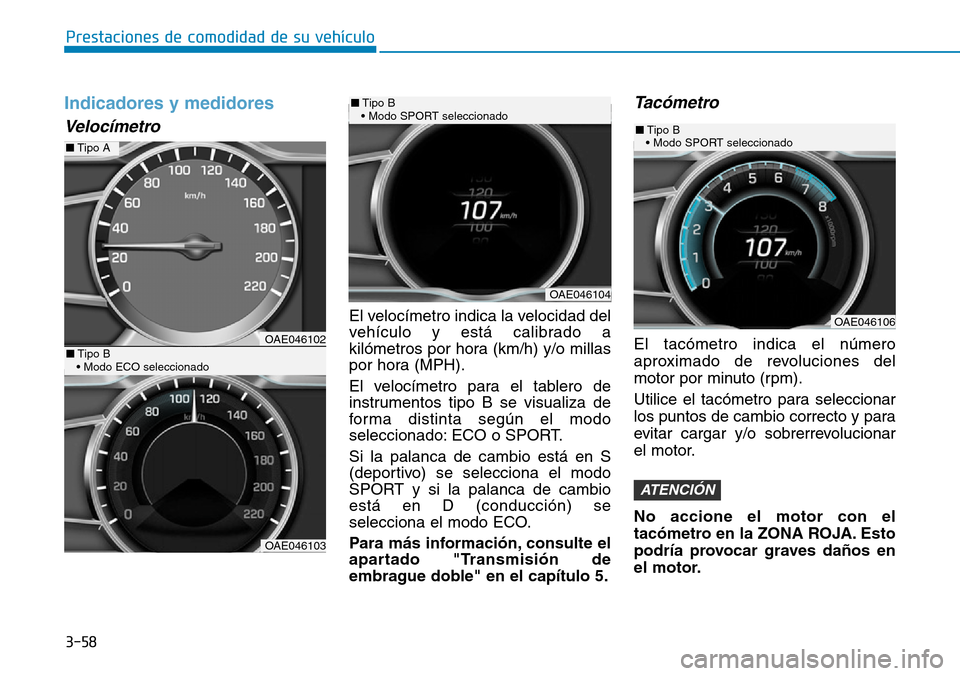

3-58
Prestaciones de comodidad de su vehículo
Indicadores y medidores
Velocímetro
El velocímetro indica la velocidad del
vehículo y está calibrado a
kilómetros por hora (km/h) y/o millas
por hora (MPH).
El velocímetro para el tablero de
instrumentos tipo B se visualiza de
forma distinta según el modo
seleccionado: ECO o SPORT.
Si la palanca de cambio está en S
(deportivo) se selecciona el modo
SPORT y si la palanca de cambio
está en D (conducción) se
selecciona el modo ECO.
Para más información, consulte el
apartado "Transmisión de
embrague doble" en el capítulo 5.
Tacómetro
El tacómetro indica el número
aproximado de revoluciones del
motor por minuto (rpm).
Utilice el tacómetro para seleccionar
los puntos de cambio correcto y para
evitar cargar y/o sobrerrevolucionar
el motor.
No accione el motor con el
tacómetro en la ZONA ROJA. Esto
podría provocar graves daños en
el motor.
ATENCIÓN
OAE046102
OAE046103
■Tipo A
■Tipo B
• Modo ECO seleccionado
OAE046104
■Tipo B
• Modo SPORT seleccionado
OAE046106
■Tipo B
• Modo SPORT seleccionado

3-59
Prestaciones de comodidad de su vehículo
3

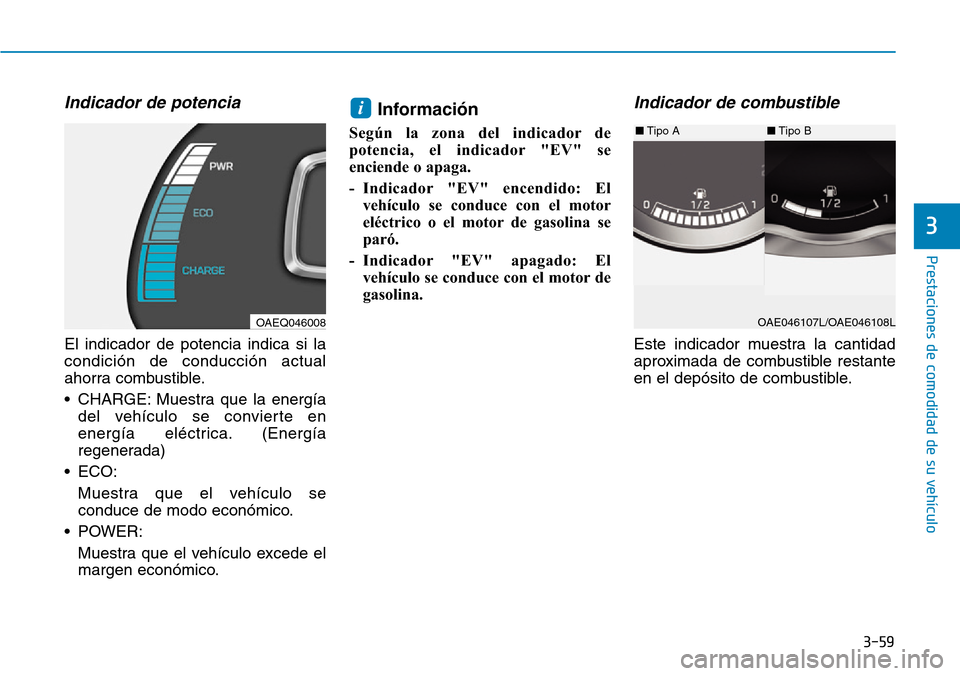

Indicador de potencia
El indicador de potencia indica si la
condición de conducción actual
ahorra combustible.
• CHARGE: Muestra que la energía
del vehículo se convierte en
energía eléctrica. (Energía
regenerada)
• ECO:
Muestra que el vehículo se
conduce de modo económico.
• POWER:
Muestra que el vehículo excede el
margen económico.
Información
Según la zona del indicador de
potencia, el indicador "EV" se
enciende o apaga.
- Indicador "EV" encendido: El
vehículo se conduce con el motor
eléctrico o el motor de gasolina se
paró.
- Indicador "EV" apagado: El
vehículo se conduce con el motor de
gasolina.
Indicador de combustible
Este indicador muestra la cantidad
aproximada de combustible restante
en el depósito de combustible.
i
OAEQ046008
■Tipo A■Tipo B
OAE046107L/OAE046108L

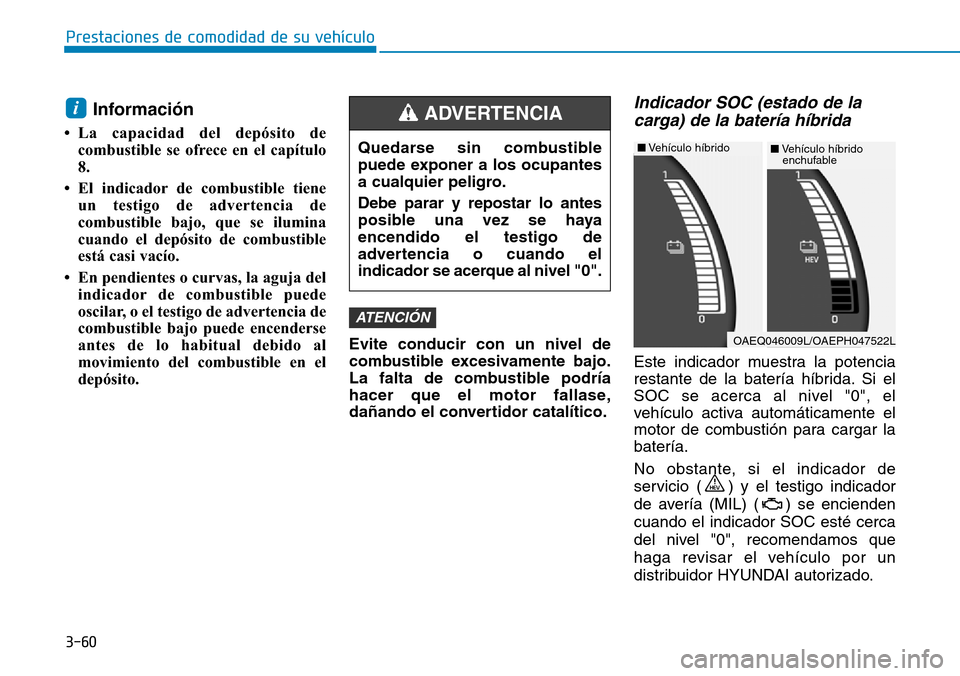

3-60
Prestaciones de comodidad de su vehículo
Información
• La capacidad del depósito de
combustible se ofrece en el capítulo
8.
• El indicador de combustible tiene
un testigo de advertencia de
combustible bajo, que se ilumina
cuando el depósito de combustible
está casi vacío.
• En pendientes o curvas, la aguja del
indicador de combustible puede
oscilar, o el testigo de advertencia de
combustible bajo puede encenderse
antes de lo habitual debido al
movimiento del combustible en el
depósito.Evite conducir con un nivel de
combustible excesivamente bajo.
La falta de combustible podría
hacer que el motor fallase,
dañando el convertidor catalítico.
Indicador SOC (estado de la
carga) de la batería híbrida
Este indicador muestra la potencia
restante de la batería híbrida. Si el
SOC se acerca al nivel "0", el
vehículo activa automáticamente el
motor de combustión para cargar la
batería.
No obstante, si el indicador de
servicio ( ) y el testigo indicador
de avería (MIL) ( ) se encienden
cuando el indicador SOC esté cerca
del nivel "0", recomendamos que
haga revisar el vehículo por un
distribuidor HYUNDAI autorizado.
ATENCIÓN
i
Quedarse sin combustible
puede exponer a los ocupantes
a cualquier peligro.
Debe parar y repostar lo antes
posible una vez se haya
encendido el testigo de
advertencia o cuando el
indicador se acerque al nivel "0".
ADVERTENCIA
OAEQ046009L/OAEPH047522L
■Vehículo híbrido■Vehículo híbrido
enchufable

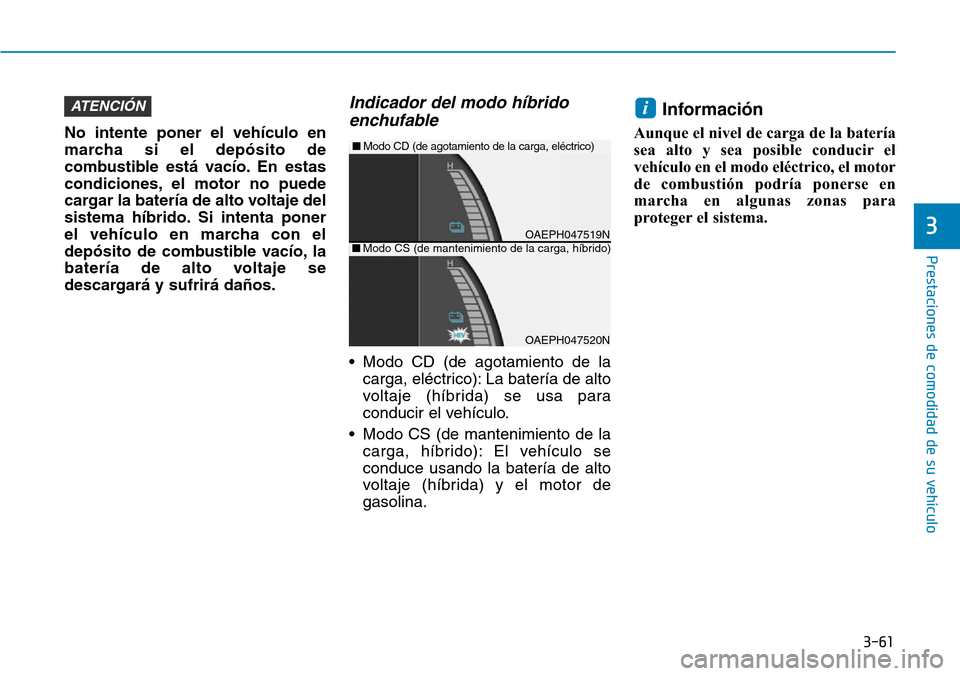

3-61
Prestaciones de comodidad de su vehículo
3
No intente poner el vehículo en
marcha si el depósito de
combustible está vacío. En estas
condiciones, el motor no puede
cargar la batería de alto voltaje del
sistema híbrido. Si intenta poner
el vehículo en marcha con el
depósito de combustible vacío, la
batería de alto voltaje se
descargará y sufrirá daños.
Indicador del modo híbrido
enchufable
• Modo CD (de agotamiento de la
carga, eléctrico): La batería de alto
voltaje (híbrida) se usa para
conducir el vehículo.
• Modo CS (de mantenimiento de la
carga, híbrido): El vehículo se
conduce usando la batería de alto
voltaje (híbrida) y el motor de
gasolina.
Información
Aunque el nivel de carga de la batería
sea alto y sea posible conducir el
vehículo en el modo eléctrico, el motor
de combustión podría ponerse en
marcha en algunas zonas para
proteger el sistema.
iATENCIÓN
OAEPH047519N
■Modo CD (de agotamiento de la carga, eléctrico)
OAEPH047520N
■Modo CS (de mantenimiento de la carga, híbrido)

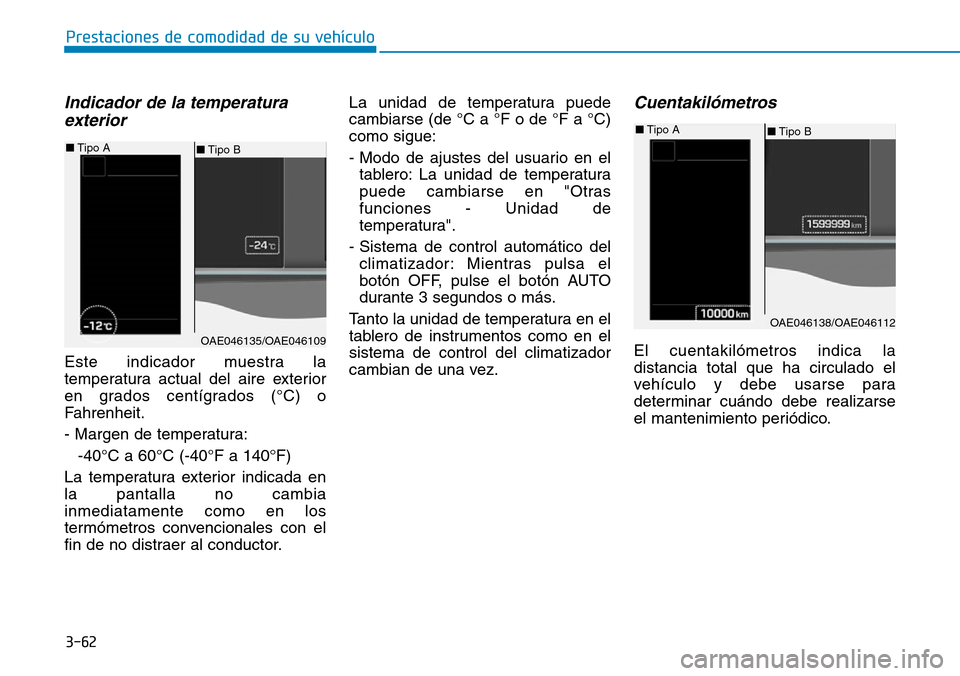

3-62
Prestaciones de comodidad de su vehículo
Indicador de la temperatura
exterior
Este indicador muestra la
temperatura actual del aire exterior
en grados centígrados (°C) o
Fahrenheit.
- Margen de temperatura:
-40°C a 60°C (-40°F a 140°F)
La temperatura exterior indicada en
la pantalla no cambia
inmediatamente como en los
termómetros convencionales con el
fin de no distraer al conductor.La unidad de temperatura puede
cambiarse (de °C a °F o de °F a °C)
como sigue:
- Modo de ajustes del usuario en el
tablero: La unidad de temperatura
puede cambiarse en "Otras
funciones - Unidad de
temperatura".
- Sistema de control automático del
climatizador: Mientras pulsa el
botón OFF, pulse el botón AUTO
durante 3 segundos o más.
Tanto la unidad de temperatura en el
tablero de instrumentos como en el
sistema de control del climatizador
cambian de una vez.
Cuentakilómetros
El cuentakilómetros indica la
distancia total que ha circulado el
vehículo y debe usarse para
determinar cuándo debe realizarse
el mantenimiento periódico.
OAE046138/OAE046112
■Tipo B ■Tipo A
OAE046135/OAE046109
■Tipo B ■Tipo A

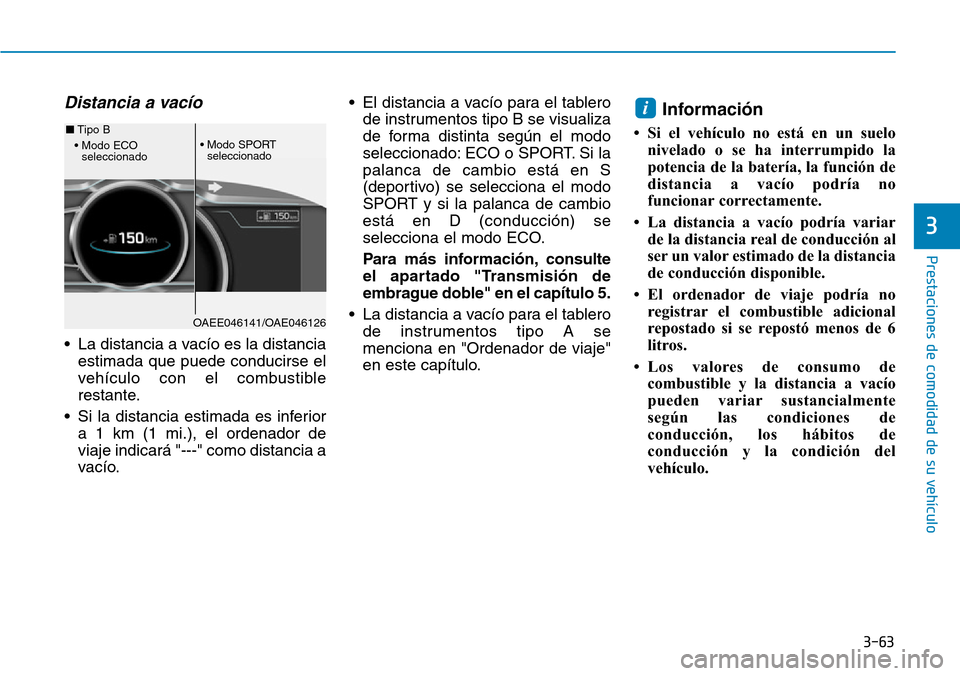

3-63
Prestaciones de comodidad de su vehículo
3
Distancia a vacío
• La distancia a vacío es la distancia
estimada que puede conducirse el
vehículo con el combustible
restante.
• Si la distancia estimada es inferior
a 1 km (1 mi.), el ordenador de
viaje indicará "---" como distancia a
vacío.• El distancia a vacío para el tablero
de instrumentos tipo B se visualiza
de forma distinta según el modo
seleccionado: ECO o SPORT. Si la
palanca de cambio está en S
(deportivo) se selecciona el modo
SPORT y si la palanca de cambio
está en D (conducción) se
selecciona el modo ECO.
Para más información, consulte
el apartado "Transmisión de
embrague doble" en el capítulo 5.
• La distancia a vacío para el tablero
de instrumentos tipo A se
menciona en "Ordenador de viaje"
en este capítulo.
Información
• Si el vehículo no está en un suelo
nivelado o se ha interrumpido la
potencia de la batería, la función de
distancia a vacío podría no
funcionar correctamente.
• La distancia a vacío podría variar
de la distancia real de conducción al
ser un valor estimado de la distancia
de conducción disponible.
• El ordenador de viaje podría no
registrar el combustible adicional
repostado si se repostó menos de 6
litros.
• Los valores de consumo de
combustible y la distancia a vacío
pueden variar sustancialmente
según las condiciones de
conducción, los hábitos de
conducción y la condición del
vehículo.
i
OAEE046141/OAE046126
■Tipo B• Modo ECO
seleccionado • Modo SPORT
seleccionado

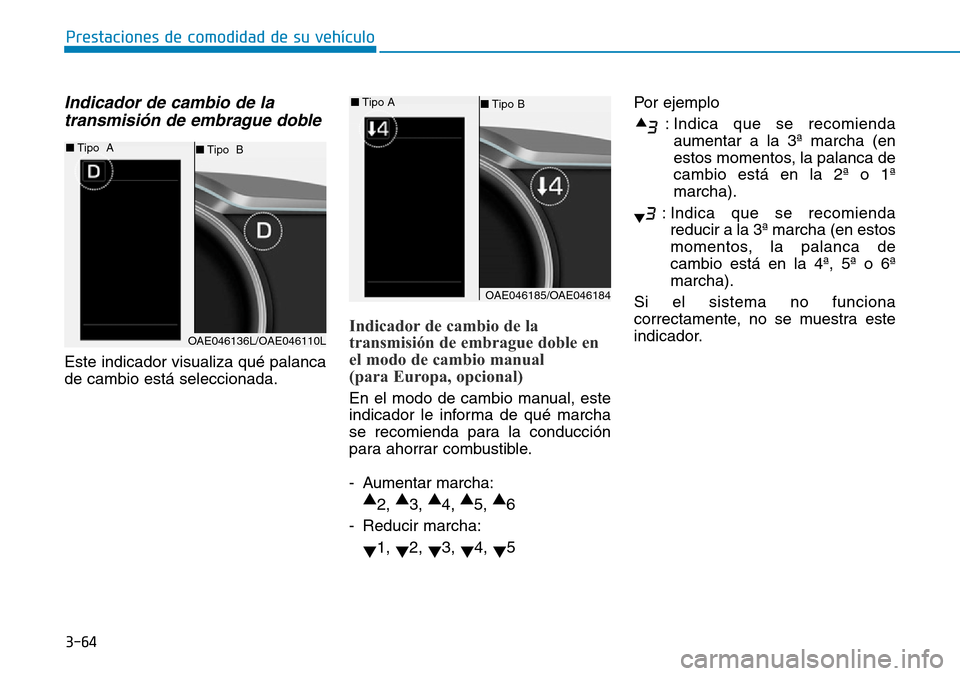

3-64
Prestaciones de comodidad de su vehículo
Indicador de cambio de la
transmisión de embrague doble
Este indicador visualiza qué palanca
de cambio está seleccionada.
Indicador de cambio de la
transmisión de embrague doble en
el modo de cambio manual
(para Europa, opcional)
En el modo de cambio manual, este
indicador le informa de qué marcha
se recomienda para la conducción
para ahorrar combustible.
- Aumentar marcha:
▲
2, ▲
3, ▲
4, ▲
5, ▲
6
- Reducir marcha:
▼1,
▼2,
▼3,
▼4,
▼5Por ejemplo
: Indica que se recomienda
aumentar a la 3ª marcha (en
estos momentos, la palanca de
cambio está en la 2ª o 1ª
marcha).
: Indica que se recomienda
reducir a la 3ª marcha (en estos
momentos, la palanca de
cambio está en la 4ª, 5ª o 6ª
marcha).
Si el sistema no funciona
correctamente, no se muestra este
indicador.
OAE046136L/OAE046110L
■Tipo B ■Tipo A
OAE046185/OAE046184
■Tipo B ■Tipo A
