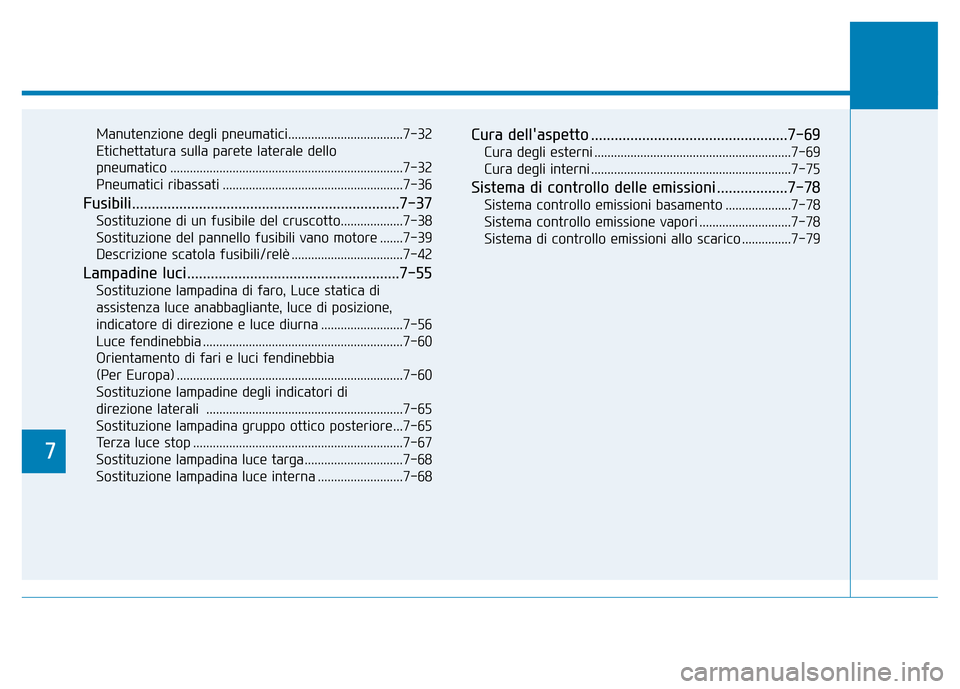

7
Manutenzione degli pneumatici...................................7-32
Etichettatura sulla parete laterale dello
pneumatico .......................................................................7-32
Pneumatici ribassati .......................................................7-36
Fusibili....................................................................7-37 Sostituzione di un fusibile del cruscotto...................7-38
Sostituzione del pannello fusibili vano motore .......7-39
Descrizione scatola fusibili/relè ..................................7-42
Lampadine luci......................................................7-55 Sostituzione lampadina di faro, Luce statica di
assistenza luce anabbagliante, luce di posizione,
indicatore di direzione e luce diurna .........................7-56
Luce fendinebbia .............................................................7-60
Orientamento di fari e luci fendinebbia
(Per Europa) .....................................................................7-60
Sostituzione lampadine degli indicatori di
direzione laterali ............................................................7-65
Sostituzione lampadina gruppo ottico posteriore...7-65
Terza luce stop ................................................................7-67
Sostituzione lampadina luce targa ..............................7-68
Sostituzione lampadina luce interna ..........................7-68 Cura dell'aspetto ..................................................7-69
Cura degli esterni ............................................................7-69
Cura degli interni .............................................................7-75
Sistema di controllo delle emissioni ..................7-78 Sistema controllo emissioni basamento ....................7-78
Sistema controllo emissione vapori ............................7-78
Sistema di controllo emissioni allo scarico ...............7-79

7-56
Manutenzione
Sostituzione lampadina di faro, Luce statica di assistenza luce
anabbagliante, luce di
posizione, indicatore didirezione e luce diurna
Tipo A
(1) Faro (abbagliante)
(2) Faro (anabbagliante)
(3) Luce diurna (se in dotazione)/Luce di posizione
(4) Indicatore di direzione
(5) Luce fendinebbia (se in dotazione) • Maneggiarle sempre con cautela
per evitare tagli e abrasioni. Se le
lampadine sono accese, evitare ilcontatto con i liquidi.
• Non toccare mai il vetro con le mani nude. Eventuali residui d'olio
possono causare il surriscalda-mento della lampadina e ilconseguente scoppio all'accen-
sione.
• La lampadina deve essere accesa soltanto dopo il montaggio sul faro.
• In caso di danno o rottura della lampadina, sostituirla immediata-
mente e smaltirla adeguatamente.
•Maneggiare le lampadine
alogene con cura. Le
lampadine alogene conten-
gono gas pressurizzato che
produrrà schegge volanti in
caso di rottura del vetro.
•Indossare opportune
protezioni per gli occhi inoccasione della sostituzione
delle lampadine. Prima di
maneggiare la lampadina,
lasciarla raffreddare.
ATTENZIONE
OLMB073042L
OOS077033

7-58
Manutenzione
Tipo B
(1) Faro(Anabbagliante/Abbagliante)
(2) Luce statica di assistenza luce anabbagliante
(3) Luce diurna/Luce di posizione (se in dotazione)
(4) Indicatore di direzione
(5) Luce fendinebbia (se in dotazione) • Maneggiarle sempre con cautela
per evitare tagli e abrasioni. Se le
lampadine sono accese, evitare ilcontatto con i liquidi.
• Non toccare mai il vetro con le mani nude. Eventuali residui d'olio
possono causare il surriscalda-mento della lampadina e ilconseguente scoppio all'accen-
sione.
• La lampadina deve essere accesa soltanto dopo il montaggio sul faro.
• In caso di danno o rottura della lampadina, sostituirla immediata-
mente e smaltirla adeguatamente.
Faro
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
•Maneggiare le lampadine
alogene con cura. Le
lampadine alogene conten-
gono gas pressurizzato che
produrrà schegge volanti in
caso di rottura del vetro.
•Indossare opportune
protezioni per gli occhi inoccasione della sostituzione
delle lampadine. Prima di
maneggiare la lampadina,
lasciarla raffreddare.
ATTENZIONE
OLMB073042LOOS077052

7-60
Manutenzione
Luce fendinebbia (se in dotazione)
1. Allentare i fermi del tipo a spina delsottocoperchio, quindi rimuovere il
sottocoperchio.
2. Infilare la mano dal retro del paraurti anteriore.
3. Scollegare il connettore di alimentazione dal portalampada.
4. Rimuovere il portalampada dall'alloggiamento ruotando il
portalampada in senso antiorariofino a quando le linguette sul
portalampada si allineano con gli
incavi dell'alloggiamento. 5. Installare un nuovo portalampada
nell'alloggiamento allineando le
linguette sul portalampada con gli
incavi nell'alloggiamento. Spingere il
portalampada nell'alloggiamento e
ruotare il portalampada in senso
orario.
Orientamento di fari e luci
fendinebbia (Per Europa)
Orientamento fari
1. Gonfiare a dovere gli pneumatici e togliere qualsiasi carico dal veicolo ad eccezione di quelli costituiti dal
guidatore, dalla ruota di scorta e
dagli attrezzi in dotazione. 2. Il veicolo deve essere parcheggiato
in piano.
3. Disegnare sullo schermo due linee verticali (passanti ognuna
attraverso il centro del rispettivo
faro) ed una linea orizzontale
(passante attraverso il centro dei
due fari).
4. Con i fari e la batteria in condizioni di funzionamento normali,
orientare i fari in modo che il puntopi

7-61
7
Manutenzione
Orientamento luci fendinebbia
In fendinebbia anteriori si orientano
allo stesso modo dei fari. Con i
fendinebbia anteriori e la batteria in
condizioni di funzionamento normali,
orientare i fendinebbia. Per orientare
i fendinebbia anteriori verso l'alto o
verso il basso, ruotare il comando
del conducente in senso orario o
antiorario.
OOS077062L

7-62
Manutenzione
Punto di orientamento
■Luce alogena
■ Luce a LED
OOS077063L/OOS077063L
H1: Altezza del centro lampadina faro rispetto a terra (Luce anabbagliante)
H2: Altezza del centro lampadina faro rispetto a terra (Luce abbagliante)
H3: Altezza del centro lampadina luce fendinebbia rispetto a terra
W1: Distanza tra i centri delle lampadine dei due fari (Luce anabbagliante)
W2: Distanza tra i centri delle lampadine dei due fari (Luce abbagliante)
W3: Distanza tra i centri delle lampadine delle due luci fendinebbia
Condizione veicolo Tipo di luce H1 H2 H3 W1 W2 W3 Senza conducente mmAlogena 625 617
3321506 1320
880
LED 628
1503
Con il conducente mmAlogena 617 608
3231504 1320
LED 620 1503

7-63
7
Manutenzione
Fari anabbaglianti (Lato guida a sinistra)
1. Accendere le luci anabbaglianti senza conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza indicato.
3. Quando si orientano i fari anabbaglianti, eseguire l'orientamento verticale dopo aver eseguito quello orizzontale.
4. Regolare il dispositivo di regolazione dei fari, se in dotazione, sulla posizione "0".
OOS077065L
■
Basato su schermo distante 10 m
1: Linea verticale del centro lampadina luce fendinebbia lato sinistro
2: Linea orizzontale del centro lampadine luci fendinebbia
3: Linea di demarcazione
4: Mezzeria del veicolo
5: W3 (Fendinebbia)
6: Linea verticale del centro lampadina luce fendinebbia lato destro
7: H3 (Fendinebbia)
8: MASSA

7-64
Manutenzione
Luce fendinebbia
1. Accendere le luci fendinebbia anteriori con conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza (zona ombreggiata).
OOS077065L
■
Basato su schermo distante 10 m
1: Linea verticale del centro lampadina luce fendinebbia lato sinistro
2: Linea orizzontale del centro lampadine luci fendinebbia
3: Linea di demarcazione
4: Mezzeria del veicolo
5: W3 (Fendinebbia)
6: Linea verticale del centro lampadina luce fendinebbia lato destro
7: H3 (Fendinebbia)
8: MASSA
