Page 11 of 162

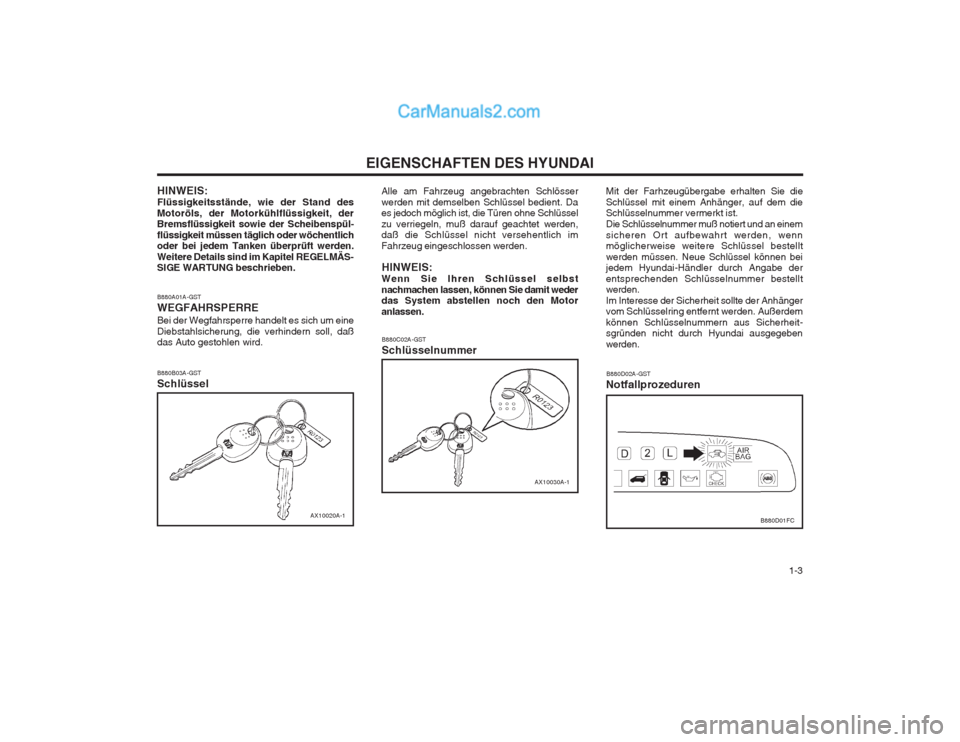

1-3
EIGENSCHAFTEN DES HYUNDAI
B880A01A-GST WEGFAHRSPERREBei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, die verhindern soll, daß das Auto gestohlen wird.
HINWEIS: Flüssigkeitsstände, wie der Stand des
Motoröls, der Motorkühlflüssigkeit, der Bremsflüssigkeit sowie der Scheibenspül-
flüssigkeit müssen täglich oder wöchentlich oder bei jedem Tanken überprüft werden.
Weitere Details sind im Kapitel REGELMÄS- SIGE WARTUNG beschrieben. B880B03A-GST Schlüssel Alle am Fahrzeug angebrachten Schlösser werden mit demselben Schlüssel bedient. Da es jedoch möglich ist, die Türen ohne Schlüssel zu verriegeln, muß darauf geachtet werden, daß die Schlüssel nicht versehentlich im Fahrzeug eingeschlossen werden.
HINWEIS:
Wenn Sie Ihren Schlüssel selbstnachmachen lassen, können Sie damit weder das System abstellen noch den Motor anlassen.
AX10020A-1 Mit der Farhzeugübergabe erhalten Sie die Schlüssel mit einem Anhänger, auf dem die Schlüsselnummer vermerkt ist. Die Schlüsselnummer muß notiert und an einemsicheren Ort aufbewahrt werden, wenn möglicherweise weitere Schlüssel bestellt werden müssen. Neue Schlüssel können bei jedem Hyundai-Händler durch Angabe der entsprechenden Schlüsselnummer bestellt werden.
Im Interesse der Sicherheit sollte der Anhänger vom Schlüsselring entfernt werden. Außerdem können Schlüsselnummern aus Sicherheit- sgründen nicht durch Hyundai ausgegeben werden.
B880C02A-GST Schlüsselnummer
AX10030A-1
B880D02A-GST
Notfallprozeduren
B880D01FC
Page 12 of 162

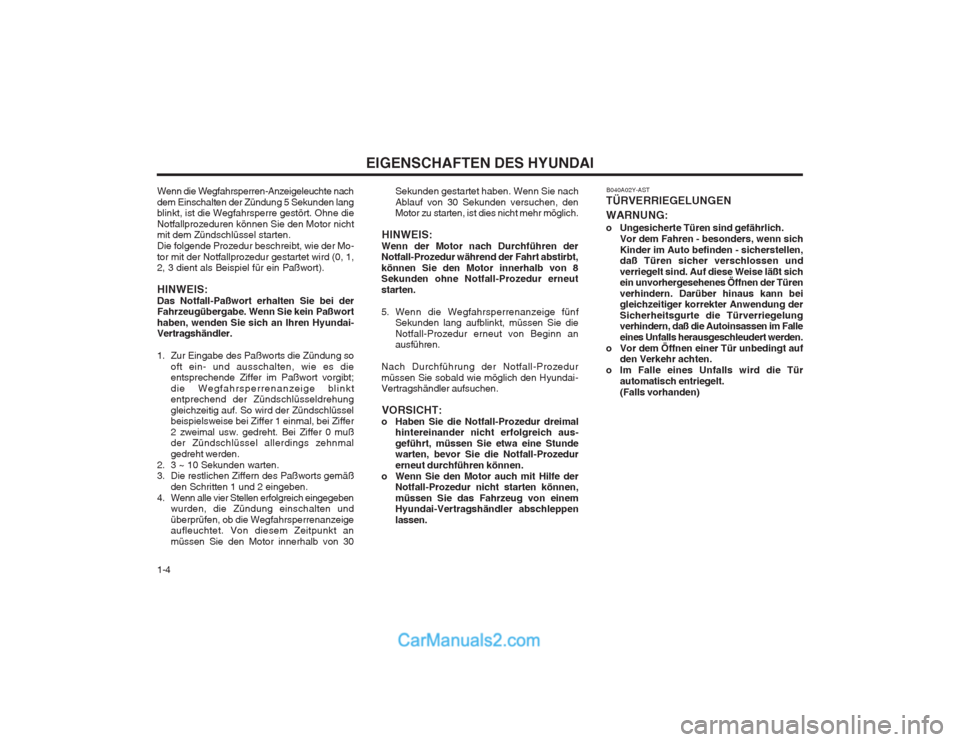

EIGENSCHAFTEN DES HYUNDAI
1-4 B040A02Y-AST
TÜRVERRIEGELUNGEN WARNUNG:
o Ungesicherte Türen sind gefährlich. Vor dem Fahren - besonders, wenn sich Kinder im Auto befinden - sicherstellen, daß Türen sicher verschlossen und verriegelt sind. Auf diese Weise läßt sich ein unvorhergesehenes Öffnen der Türen verhindern. Darüber hinaus kann bei gleichzeitiger korrekter Anwendung der Sicherheitsgurte die Türverriegelung verhindern, daß die Autoinsassen im Falle eines Unfalls herausgeschleudert werden.
o Vor dem Öffnen einer Tür unbedingt auf den Verkehr achten.
o Im Falle eines Unfalls wird die Tür automatisch entriegelt.(Falls vorhanden)
Sekunden gestartet haben. Wenn Sie nachAblauf von 30 Sekunden versuchen, den Motor zu starten, ist dies nicht mehr möglich.
HINWEIS:
Wenn der Motor nach Durchführen derNotfall-Prozedur während der Fahrt abstirbt, können Sie den Motor innerhalb von 8 Sekunden ohne Notfall-Prozedur erneut starten.
5. Wenn die Wegfahrsperrenanzeige fünf Sekunden lang aufblinkt, müssen Sie die Notfall-Prozedur erneut von Beginn an ausführen.
Nach Durchführung der Notfall-Prozedur müssen Sie sobald wie möglich den Hyundai- Vertragshändler aufsuchen.
VORSICHT:
o Haben Sie die Notfall-Prozedur dreimal hintereinander nicht erfolgreich aus- geführt, müssen Sie etwa eine Stunde warten, bevor Sie die Notfall-Prozedur erneut durchführen können.
o Wenn Sie den Motor auch mit Hilfe der Notfall-Prozedur nicht starten können,müssen Sie das Fahrzeug von einem Hyundai-Vertragshändler abschleppen lassen.
Wenn die Wegfahrsperren-Anzeigeleuchte nachdem Einschalten der Zündung 5 Sekunden lang blinkt, ist die Wegfahrsperre gestört. Ohne die Notfallprozeduren können Sie den Motor nicht mit dem Zündschlüssel starten. Die folgende Prozedur beschreibt, wie der Mo-tor mit der Notfallprozedur gestartet wird (0, 1, 2, 3 dient als Beispiel für ein Paßwort). HINWEIS: Das Notfall-Paßwort erhalten Sie bei der Fahrzeugübergabe. Wenn Sie kein Paßwort haben, wenden Sie sich an Ihren Hyundai- Vertragshändler.
1. Zur Eingabe des Paßworts die Zündung so
oft ein- und ausschalten, wie es die entsprechende Ziffer im Paßwort vorgibt; die Wegfahrsperrenanzeige blinkt entprechend der Zündschlüsseldrehung gleichzeitig auf. So wird der Zündschlüssel beispielsweise bei Ziffer 1 einmal, bei Ziffer 2 zweimal usw. gedreht. Bei Ziffer 0 muß der Zündschlüssel allerdings zehnmal gedreht werden.
2. 3 ~ 10 Sekunden warten.
3. Die restlichen Ziffern des Paßworts gemäß den Schritten 1 und 2 eingeben.
4. Wenn alle vier Stellen erfolgreich eingegeben wurden, die Zündung einschalten und überprüfen, ob die Wegfahrsperrenanzeige aufleuchtet. Von diesem Zeitpunkt an müssen Sie den Motor innerhalb von 30
Page 13 of 162

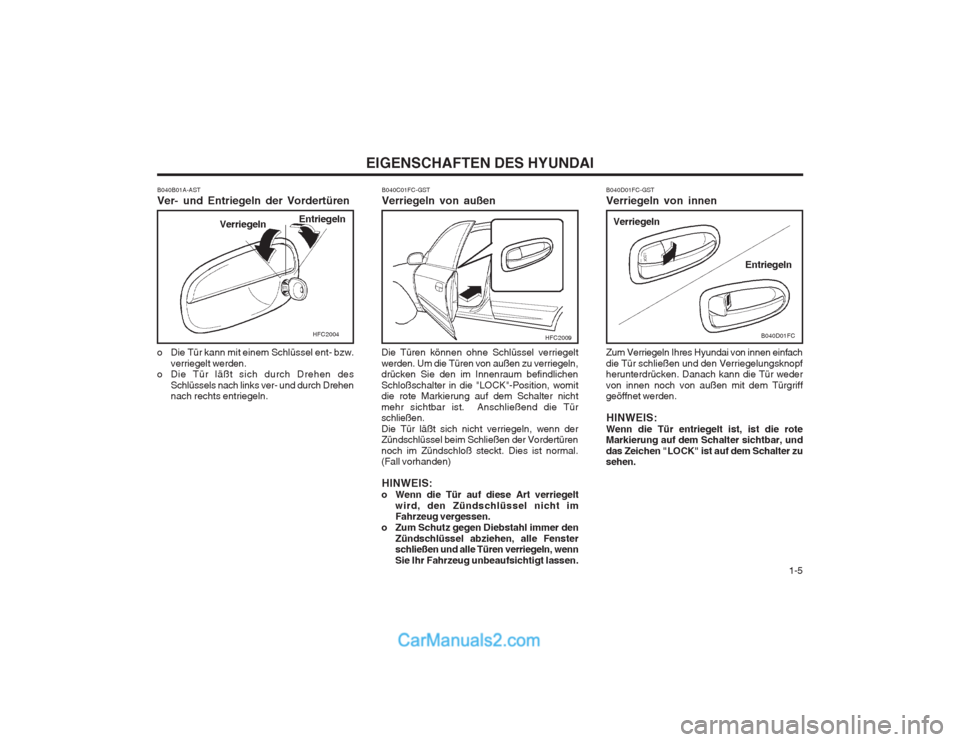

1-5
EIGENSCHAFTEN DES HYUNDAI
B040D01FC-GST Verriegeln von innen Zum Verriegeln Ihres Hyundai von innen einfach die Tür schließen und den Verriegelungsknopf herunterdrücken. Danach kann die Tür weder von innen noch von außen mit dem Türgriff geöffnet werden.HINWEIS:
Wenn die Tür entriegelt ist, ist die roteMarkierung auf dem Schalter sichtbar, und das Zeichen "LOCK" ist auf dem Schalter zu sehen.
B040B01A-AST Ver- und Entriegeln der Vordertüren
o Die Tür kann mit einem Schlüssel ent- bzw.
verriegelt werden.
o Die Tür läßt sich durch Drehen des
Schlüssels nach links ver- und durch Drehen nach rechts entriegeln. B040C01FC-GST Verriegeln von außen
Die Türen können ohne Schlüssel verriegelt werden. Um die Türen von außen zu verriegeln, drücken Sie den im Innenraum befindlichen Schloßschalter in die "LOCK"-Position, womit die rote Markierung auf dem Schalter nicht mehr sichtbar ist. Anschließend die Tür schließen. Die Tür läßt sich nicht verriegeln, wenn der Zündschlüssel beim Schließen der Vordertüren noch im Zündschloß steckt. Dies ist normal. (Fall vorhanden) HINWEIS:
o Wenn die Tür auf diese Art verriegelt
wird, den Zündschlüssel nicht imFahrzeug vergessen.
o Zum Schutz gegen Diebstahl immer den Zündschlüssel abziehen, alle Fensterschließen und alle Türen verriegeln, wenn Sie Ihr Fahrzeug unbeaufsichtigt lassen.
Entriegeln
Verriegeln
HFC2004
HFC2009B040D01FC
Entriegeln
Verriegeln
Page 14 of 162

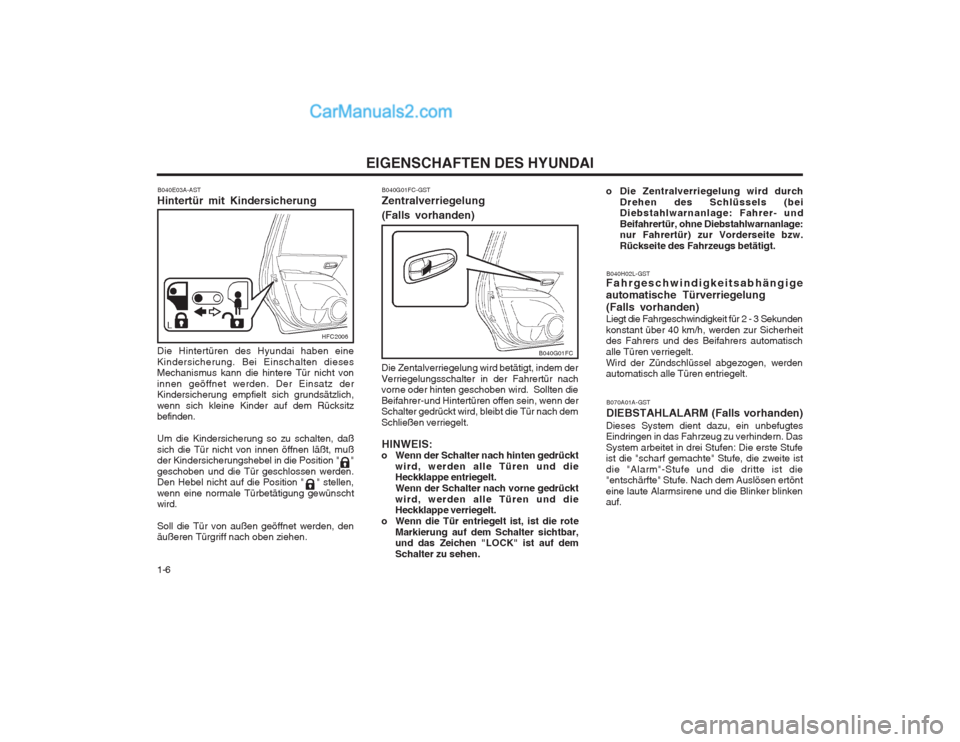

EIGENSCHAFTEN DES HYUNDAI
1-6 B070A01A-GST DIEBSTAHLALARM (Falls vorhanden)
Dieses System dient dazu, ein unbefugtes Eindringen in das Fahrzeug zu verhindern. Das System arbeitet in drei Stufen: Die erste Stufe ist die "scharf gemachte" Stufe, die zweite ist die "Alarm"-Stufe und die dritte ist die "entschärfte" Stufe. Nach dem Auslösen ertönt eine laute Alarmsirene und die Blinker blinken auf.
B040G01FC-GST Zentralverriegelung (Falls vorhanden)
Die Zentalverriegelung wird betätigt, indem der
Verriegelungsschalter in der Fahrertür nach vorne oder hinten geschoben wird. Sollten die
Beifahrer-und Hintertüren offen sein, wenn der Schalter gedrückt wird, bleibt die Tür nach dem Schließen verriegelt. HINWEIS:
o Wenn der Schalter nach hinten gedrückt
wird, werden alle Türen und die Heckklappe entriegelt. Wenn der Schalter nach vorne gedrücktwird, werden alle Türen und die Heckklappe verriegelt.
o Wenn die Tür entriegelt ist, ist die rote Markierung auf dem Schalter sichtbar,und das Zeichen "LOCK" ist auf dem Schalter zu sehen.
B040G01FC
o Die Zentralverriegelung wird durch Drehen des Schlüssels (bei Diebstahlwarnanlage: Fahrer- und Beifahrertür, ohne Diebstahlwarnanlage: nur Fahrertür) zur Vorderseite bzw. Rückseite des Fahrzeugs betätigt.
B040H02L-GST
Fahrgeschwindigkeitsabhängige automatische Türverriegelung
(Falls vorhanden) Liegt die Fahrgeschwindigkeit für 2 - 3 Sekunden konstant über 40 km/h, werden zur Sicherheit des Fahrers und des Beifahrers automatisch alle Türen verriegelt.Wird der Zündschlüssel abgezogen, werden automatisch alle Türen entriegelt.
B040E03A-AST
Hintertür mit Kindersicherung Die Hintertüren des Hyundai haben eine
Kindersicherung. Bei Einschalten dieses Mechanismus kann die hintere Tür nicht von
innen geöffnet werden. Der Einsatz der Kindersicherung empfielt sich grundsätzlich, wenn sich kleine Kinder auf dem Rücksitz befinden. Um die Kindersicherung so zu schalten, daß sich die Tür nicht von innen öffnen läßt, muß der Kindersicherungshebel in die Position " " geschoben und die Tür geschlossen werden.
Den Hebel nicht auf die Position " " stellen, wenn eine normale Türbetätigung gewünscht wird. Soll die Tür von außen geöffnet werden, den
äußeren Türgriff nach oben ziehen.
HFC2006
Page 15 of 162

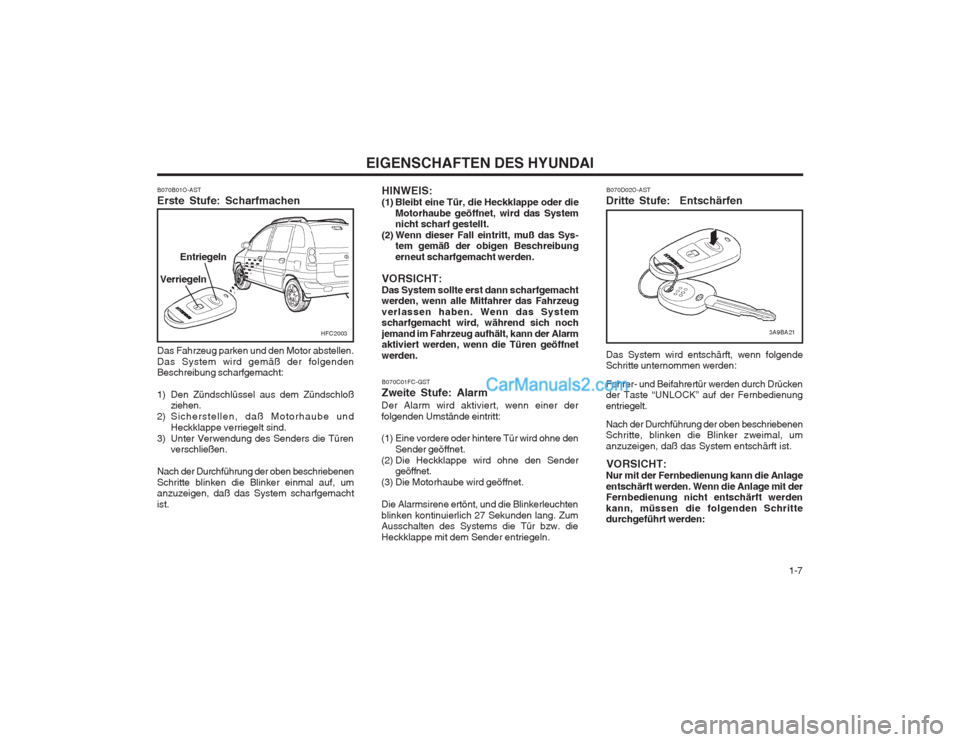

1-7
EIGENSCHAFTEN DES HYUNDAI
B070D02O-AST
Dritte Stufe: Entschärfen Das System wird entschärft, wenn folgende Schritte unternommen werden: Fahrer- und Beifahrertür werden durch Drücken der Taste “UNLOCK” auf der Fernbedienung entriegelt. Nach der Durchführung der oben beschriebenen Schritte, blinken die Blinker zweimal, um anzuzeigen, daß das System entschärft ist.
VORSICHT:
Nur mit der Fernbedienung kann die Anlageentschärft werden. Wenn die Anlage mit der Fernbedienung nicht entschärft werden kann, müssen die folgenden Schritte durchgeführt werden:
3A9BA21
B070B01O-AST Erste Stufe: Scharfmachen
B070C01FC-GSTZweite Stufe: Alarm
Der Alarm wird aktiviert, wenn einer der folgenden Umstände eintritt:
(1) Eine vordere oder hintere Tür wird ohne den Sender geöffnet.
(2) Die Heckklappe wird ohne den Sender geöffnet.
(3) Die Motorhaube wird geöffnet. Die Alarmsirene ertönt, und die Blinkerleuchten blinken kontinuierlich 27 Sekunden lang. Zum Ausschalten des Systems die Tür bzw. die Heckklappe mit dem Sender entriegeln.
Entriegeln
Das Fahrzeug parken und den Motor abstellen.Das System wird gemäß der folgenden Beschreibung scharfgemacht:
1) Den Zündschlüssel aus dem Zündschloß ziehen.
2) Sicherstellen, daß Motorhaube und Heckklappe verriegelt sind.
3) Unter Verwendung des Senders die Türen verschließen.
Nach der Durchführung der oben beschriebenen Schritte blinken die Blinker einmal auf, um anzuzeigen, daß das System scharfgemacht ist. HINWEIS:
(1) Bleibt eine Tür, die Heckklappe oder die
Motorhaube geöffnet, wird das System nicht scharf gestellt.
(2) Wenn dieser Fall eintritt, muß das Sys- tem gemäß der obigen Beschreibung erneut scharfgemacht werden.
VORSICHT:Das System sollte erst dann scharfgemacht werden, wenn alle Mitfahrer das Fahrzeug verlassen haben. Wenn das System scharfgemacht wird, während sich noch
jemand im Fahrzeug aufhält, kann der Alarm aktiviert werden, wenn die Türen geöffnet werden.
Verriegeln
HFC2003
Page 16 of 162
EIGENSCHAFTEN DES HYUNDAI
1-8
MSO-0048-1
MSO-0048-2
Schraubendreher
Gehäuse Batterie

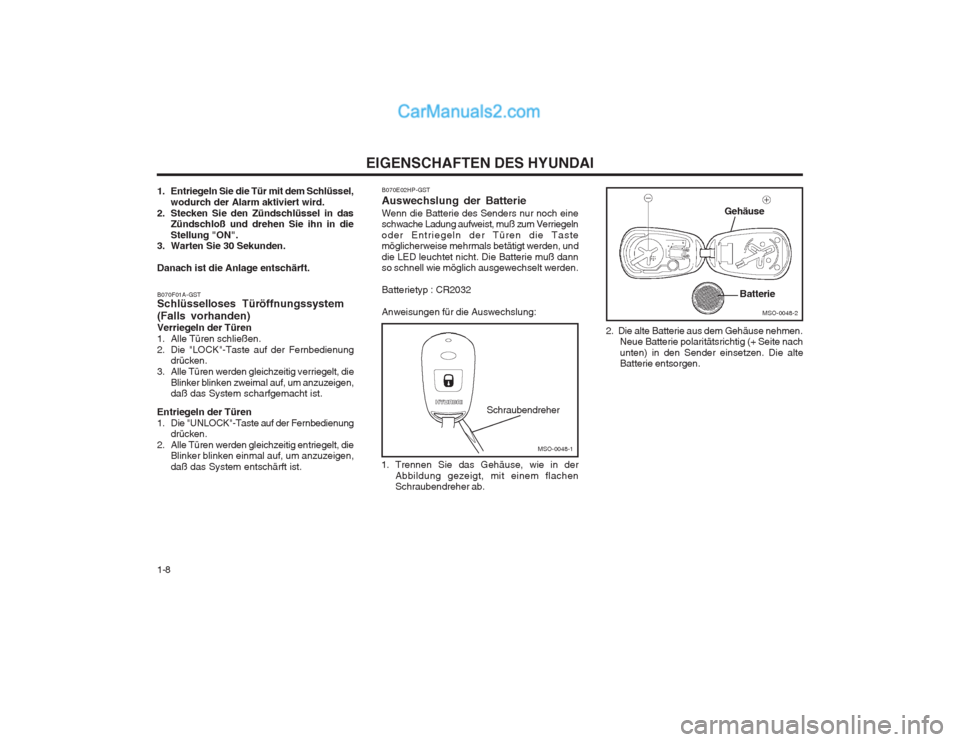

B070E02HP-GST Auswechslung der BatterieWenn die Batterie des Senders nur noch eine schwache Ladung aufweist, muß zum Verriegeln oder Entriegeln der Türen die Taste möglicherweise mehrmals betätigt werden, und die LED leuchtet nicht. Die Batterie muß dann so schnell wie möglich ausgewechselt werden. Batterietyp : CR2032Anweisungen für die Auswechslung:
1. Trennen Sie das Gehäuse, wie in der Abbildung gezeigt, mit einem flachen Schraubendreher ab. 2. Die alte Batterie aus dem Gehäuse nehmen.
Neue Batterie polaritätsrichtig (+ Seite nach unten) in den Sender einsetzen. Die alte Batterie entsorgen.
1. Entriegeln Sie die Tür mit dem Schlüssel,
wodurch der Alarm aktiviert wird.
2. Stecken Sie den Zündschlüssel in das Zündschloß und drehen Sie ihn in die Stellung "ON".
3. Warten Sie 30 Sekunden. Danach ist die Anlage entschärft. B070F01A-GST Schlüsselloses Türöffnungssystem (Falls vorhanden) Verriegeln der Türen
1. Alle Türen schließen.
2. Die "LOCK"-Taste auf der Fernbedienung
drücken.
3. Alle Türen werden gleichzeitig verriegelt, die Blinker blinken zweimal auf, um anzuzeigen, daß das System scharfgemacht ist.
Entriegeln der Türen
1. Die "UNLOCK"-Taste auf der Fernbedienung drücken.
2. Alle Türen werden gleichzeitig entriegelt, die Blinker blinken einmal auf, um anzuzeigen,daß das System entschärft ist.
Page 17 of 162
1-9
EIGENSCHAFTEN DES HYUNDAI

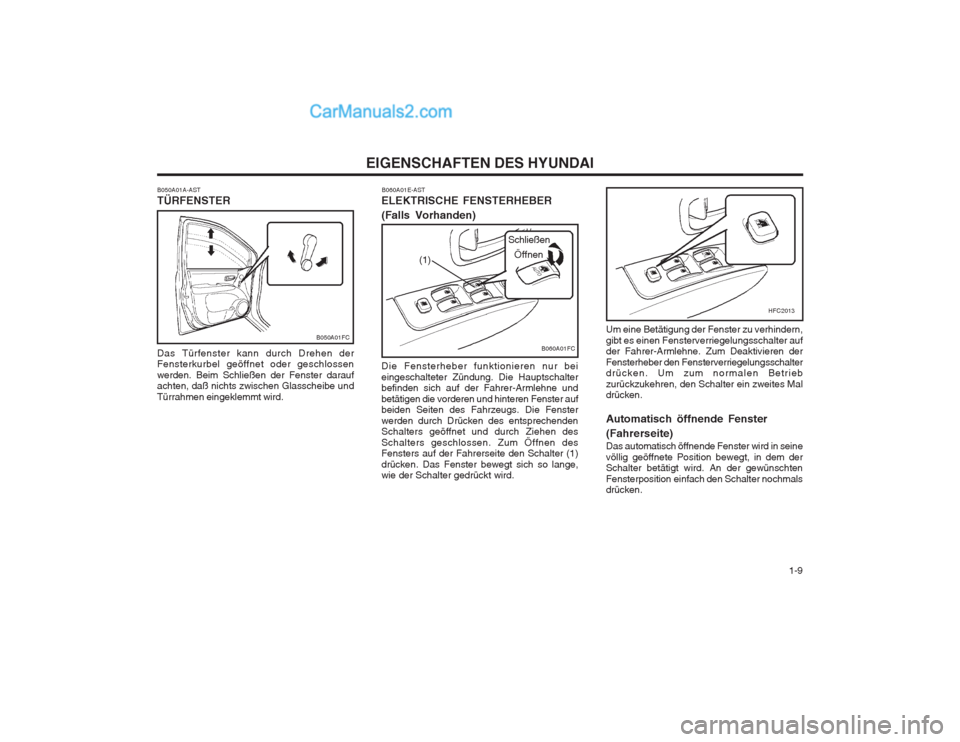

Um eine Betätigung der Fenster zu verhindern, gibt es einen Fensterverriegelungsschalter auf der Fahrer-Armlehne. Zum Deaktivieren der Fensterheber den Fensterverriegelungsschalter drücken. Um zum normalen Betrieb zurückzukehren, den Schalter ein zweites Mal
drücken. Automatisch öffnende Fenster (Fahrerseite) Das automatisch öffnende Fenster wird in seine völlig geöffnete Position bewegt, in dem der Schalter betätigt wird. An der gewünschten Fensterposition
einfach den Schalter nochmals
drücken.
Das Türfenster kann durch Drehen der Fensterkurbel geöffnet oder geschlossen werden. Beim Schließen der Fenster darauf achten, daß nichts zwischen Glasscheibe und Türrahmen eingeklemmt wird. B060A01E-AST
ELEKTRISCHE FENSTERHEBER (Falls Vorhanden) Die Fensterheber funktionieren nur bei eingeschalteter Zündung. Die Hauptschalter befinden sich auf der Fahrer-Armlehne und betätigen die vorderen und hinteren Fenster auf beiden Seiten des Fahrzeugs. Die Fenster werden durch Drücken des entsprechenden Schalters geöffnet und durch Ziehen des Schalters geschlossen. Zum Öffnen des Fensters auf der Fahrerseite den Schalter (1) drücken. Das Fenster bewegt sich so lange, wie der Schalter gedrückt wird.
B050A01FC
B050A01A-AST TÜRFENSTER
Schließen Öffnen
B060A01FC
(1)
HFC2013
Page 18 of 162

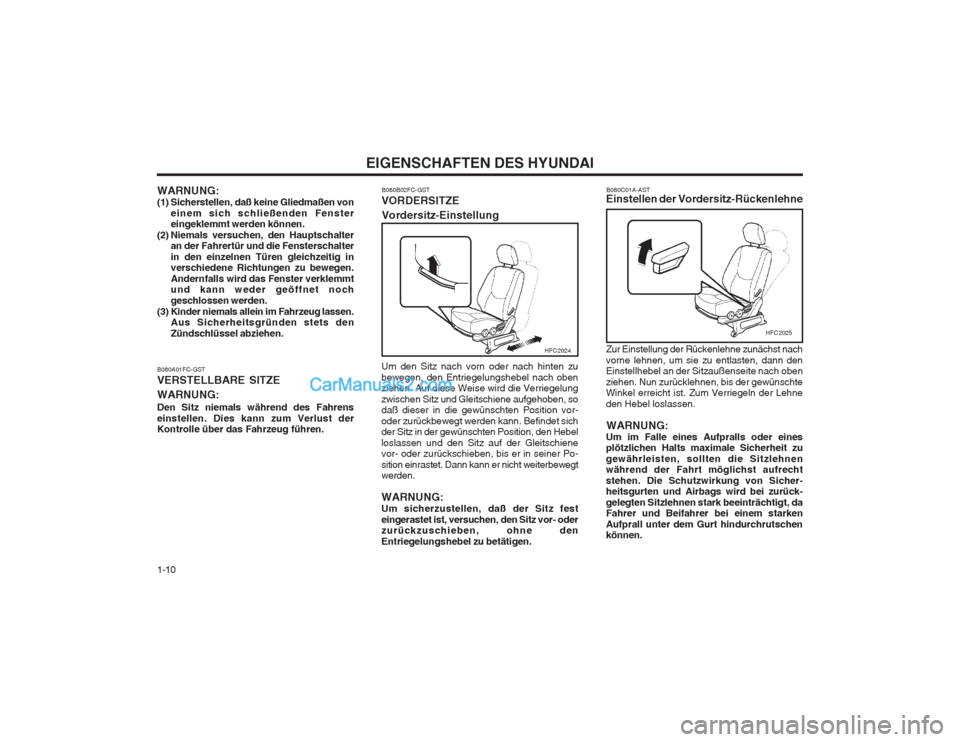

EIGENSCHAFTEN DES HYUNDAI
1-10 Zur Einstellung der Rückenlehne zunächst nach vorne lehnen, um sie zu entlasten, dann den Einstellhebel an der Sitzaußenseite nach oben ziehen. Nun zurücklehnen, bis der gewünschte Winkel erreicht ist. Zum Verriegeln der Lehne den Hebel loslassen.
WARNUNG:
Um im Falle eines Aufpralls oder eines plötzlichen Halts maximale Sicherheit zu gewährleisten, sollten die Sitzlehnen während der Fahrt möglichst aufrecht stehen. Die Schutzwirkung von Sicher- heitsgurten und Airbags wird bei zurück- gelegten Sitzlehnen stark beeinträchtigt, da Fahrer und Beifahrer bei einem starken Aufprall unter dem Gurt hindurchrutschen können. B080C01A-AST
Einstellen der Vordersitz-Rückenlehne
Um den Sitz nach vorn oder nach hinten zu bewegen, den Entriegelungshebel nach oben ziehen. Auf diese Weise wird die Verriegelung zwischen Sitz und Gleitschiene aufgehoben, so daß dieser in die gewünschten Position vor- oder zurückbewegt werden kann. Befindet sich der Sitz in der gewünschten Position, den Hebel loslassen und den Sitz auf der Gleitschiene vor- oder zurückschieben, bis er in seiner Po- sition einrastet. Dann kann er nicht weiterbewegt werden. WARNUNG: Um sicherzustellen, daß der Sitz festeingerastet ist, versuchen, den Sitz vor- oder zurückzuschieben, ohne den Entriegelungshebel zu betätigen.
HFC2025
B080B02FC-GST
VORDERSITZE
Vordersitz-Einstellung
HFC2024
B080A01FC-GST VERSTELLBARE SITZE WARNUNG: Den Sitz niemals während des Fahrens einstellen. Dies kann zum Verlust der Kontrolle über das Fahrzeug führen.
WARNUNG:
(1) Sicherstellen, daß keine Gliedmaßen von
einem sich schließenden Fenster eingeklemmt werden können.
(2) Niemals versuchen, den Hauptschalter an der Fahrertür und die Fensterschalter in den einzelnen Türen gleichzeitig in verschiedene Richtungen zu bewegen. Andernfalls wird das Fenster verklemmt und kann weder geöffnet noch geschlossen werden.
(3) Kinder niemals allein im Fahrzeug lassen. Aus Sicherheitsgründen stets denZündschlüssel abziehen.
Page 19 of 162
1-11
EIGENSCHAFTEN DES HYUNDAI

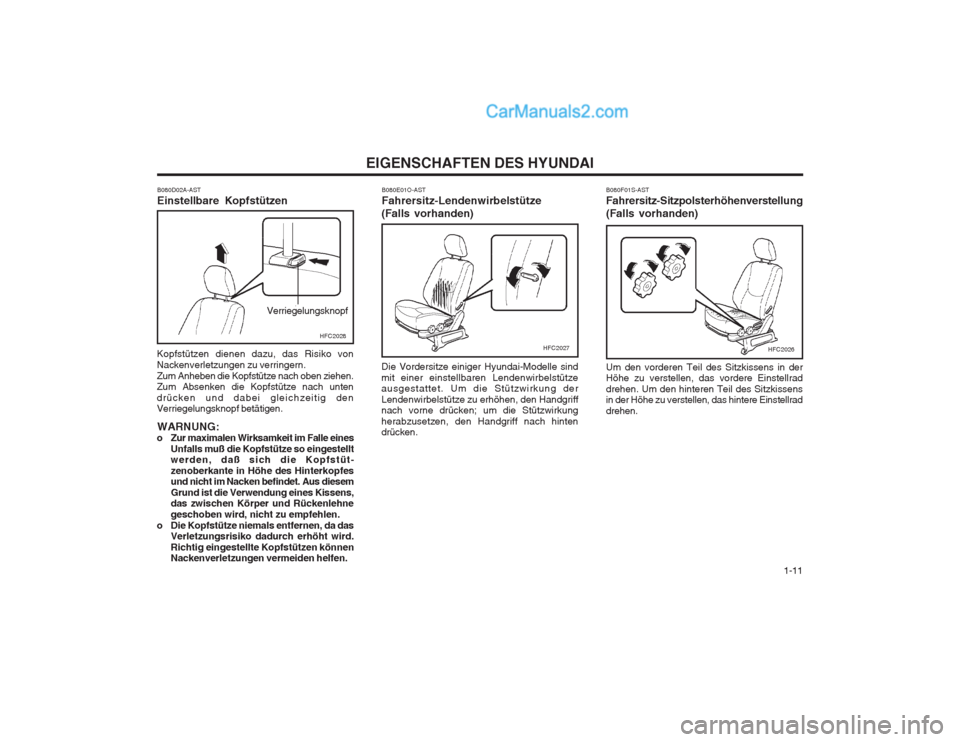

B080F01S-AST Fahrersitz-Sitzpolsterhöhenverstellung (Falls vorhanden) Um den vorderen Teil des Sitzkissens in der Höhe zu verstellen, das vordere Einstellrad drehen. Um den hinteren Teil des Sitzkissens in der Höhe zu verstellen, das hintere Einstellrad drehen.
B080D02A-AST Einstellbare Kopfstützen
B080E01O-ASTFahrersitz-Lendenwirbelstütze
(Falls vorhanden) Die Vordersitze einiger Hyundai-Modelle sind mit einer einstellbaren Lendenwirbelstütze ausgestattet. Um die Stützwirkung der Lendenwirbelstütze zu erhöhen, den Handgriff nach vorne drücken; um die Stützwirkung herabzusetzen, den Handgriff nach hinten drücken.
Verriegelungsknopf
Kopfstützen dienen dazu, das Risiko von Nackenverletzungen zu verringern.Zum Anheben die Kopfstütze nach oben ziehen. Zum Absenken die Kopfstütze nach unten drücken und dabei gleichzeitig den Verriegelungsknopf betätigen. WARNUNG:
o Zur maximalen Wirksamkeit im Falle eines
Unfalls muß die Kopfstütze so eingestellt
werden, daß sich die Kopfstüt- zenoberkante in Höhe des Hinterkopfes und nicht im Nacken befindet. Aus diesem Grund ist die Verwendung eines Kissens,
das zwischen Körper und Rückenlehne geschoben wird, nicht zu empfehlen.
o Die Kopfstütze niemals entfernen, da das Verletzungsrisiko dadurch erhöht wird.Richtig eingestellte Kopfstützen können Nackenverletzungen vermeiden helfen.
HFC2028HFC2027HFC2026
Page 20 of 162

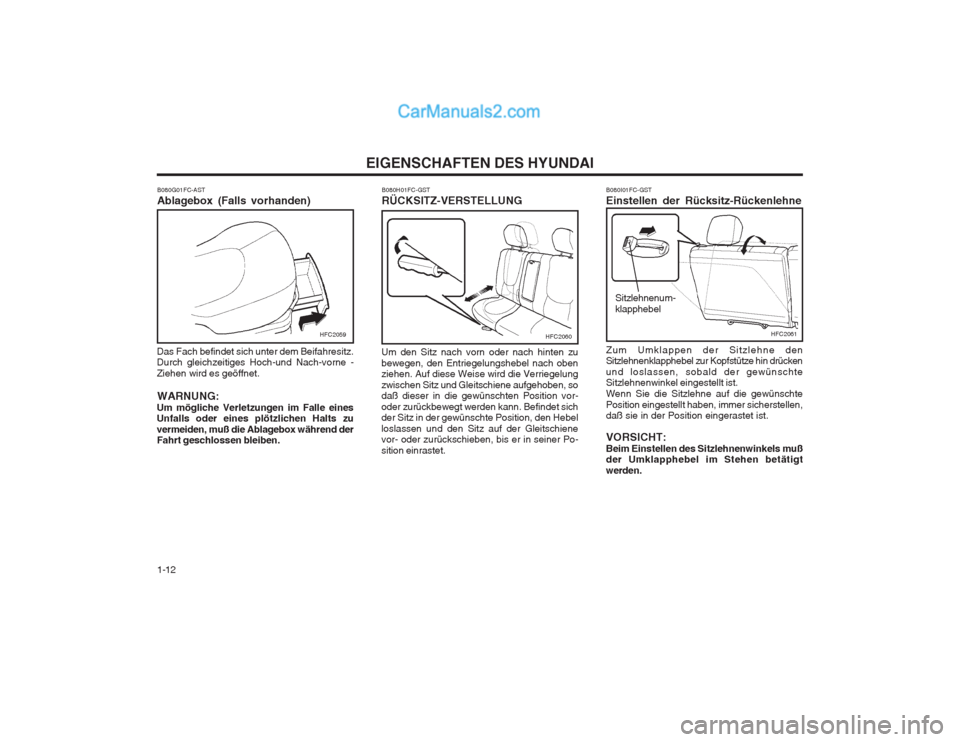

EIGENSCHAFTEN DES HYUNDAI
1-12 B080I01FC-GST Einstellen der Rücksitz-Rückenlehne Zum Umklappen der Sitzlehne den Sitzlehnenklapphebel zur Kopfstütze hin drücken und loslassen, sobald der gewünschte Sitzlehnenwinkel eingestellt ist. Wenn Sie die Sitzlehne auf die gewünschtePosition eingestellt haben, immer sicherstellen, daß sie in der Position eingerastet ist. VORSICHT: Beim Einstellen des Sitzlehnenwinkels muß der Umklapphebel im Stehen betätigt werden.
HFC2061
Sitzlehnenum- klapphebel
B080H01FC-GST RÜCKSITZ-VERSTELLUNG
Um den Sitz nach vorn oder nach hinten zu bewegen, den Entriegelungshebel nach oben ziehen. Auf diese Weise wird die Verriegelung zwischen Sitz und Gleitschiene aufgehoben, so daß dieser in die gewünschten Position vor- oder zurückbewegt werden kann. Befindet sich der Sitz in der gewünschte Position, den Hebel loslassen und den Sitz auf der Gleitschiene vor- oder zurückschieben, bis er in seiner Po- sition einrastet. HFC2060
B080G01FC-AST
Ablagebox (Falls vorhanden)
Das Fach befindet sich unter dem Beifahresitz. Durch gleichzeitiges Hoch-und Nach-vorne - Ziehen wird es geöffnet. WARNUNG:
Um mögliche Verletzungen im Falle eines Unfalls oder eines plötzlichen Halts zu vermeiden, muß die Ablagebox während der Fahrt geschlossen bleiben.
HFC2059
