Hyundai Matrix 2004 Betriebsanleitung (in German)

1-33
EIGENSCHAFTEN DES HYUNDAI

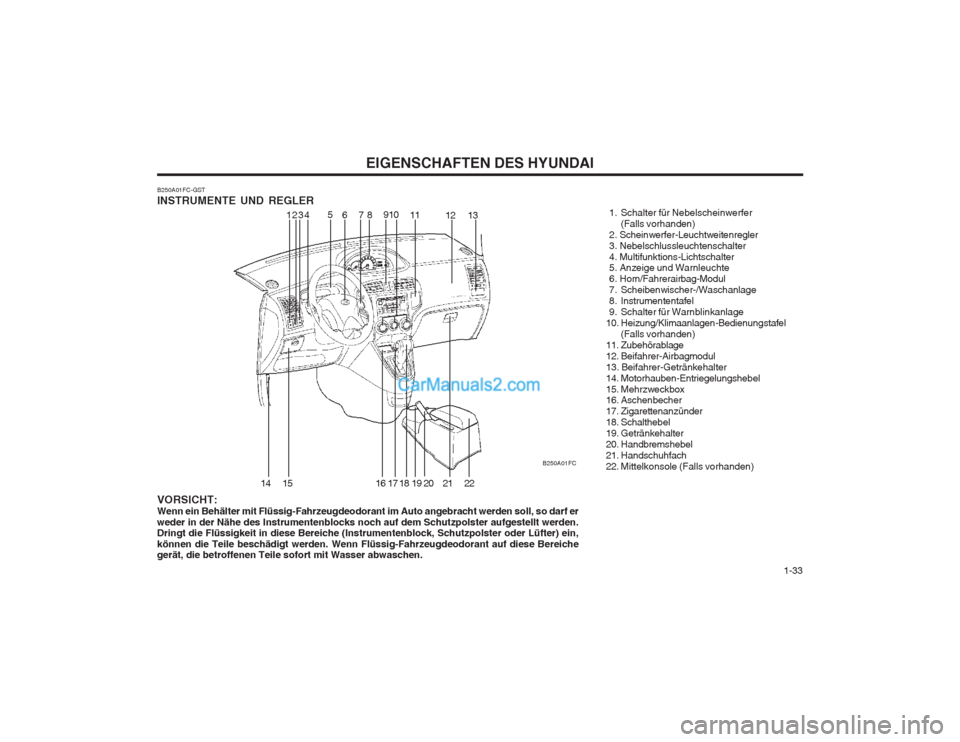

B250A01FC-GST INSTRUMENTE UND REGLER VORSICHT: Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf erweder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teile sofort mit Wasser abwaschen. B250A01FC
1234
5
678 910
11 12 13
14 15 16 17 18 19 20 21 22 1. Schalter für Nebelscheinwerfer
(Falls vorhanden)
2. Scheinwerfer-Leuchtweitenregler
3. Nebelschlussleuchtenschalter
4. Multifunktions-Lichtschalter
5. Anzeige und Warnleuchte
6. Horn/Fahrerairbag-Modul
7. Scheibenwischer-/Waschanlage
8. Instrumententafel
9. Schalter für Warnblinkanlage
10. Heizung/Klimaanlagen-Bedienungstafel (Falls vorhanden)
11. Zubehörablage
12. Beifahrer-Airbagmodul13. Beifahrer-Getränkehalter
14. Motorhauben-Entriegelungshebel
15. Mehrzweckbox
16. Aschenbecher
17. Zigarettenanzünder
18. Schalthebel
19. Getränkehalter
20. Handbremshebel
21. Handschuhfach
22. Mittelkonsole (Falls vorhanden)

EIGENSCHAFTEN DES HYUNDAI
1-34 1. Temperaturanzeige
2. Drehzahlmesser
3. Tachometer
4. Digital Uhr
5. Kilometerzähler/Tageskilometerzähler
/Bordcomputer (Falls vorhanden)
6. Kraftstoffanzeige
7. Blinkeranzeige
8. Anzeigeleuchte der Schaltstufen des Automatikgetriebes
(Nur bei Automatikgetriebe)
9. Wegfahrsperren-Warnleuchte
10. SRS (Airbag)-Warnanzeige
11. Antriebsschlupfregelung-Anzeigeleuchten
(Falls vorhanden)
12. Overdrive-Betriebsanzeige (Nur bei Automatikgetriebe)
13. Warnanzeige für Handbremse-/ Bremsflüssigkeitsstand
14. Ladekontrolleuchte
15. Kraftstoffstand-Warnanzeige
16. Fernlicht-Anzeige
17. Warnleuchte für offene Heckklappe
18. Warnanzeige bei offener Tür
19. Öldruckwarnanzeige
20. Check-Engine-Leuchte (MIL)
21. ABS-Warnanzeige (Falls vorhanden)

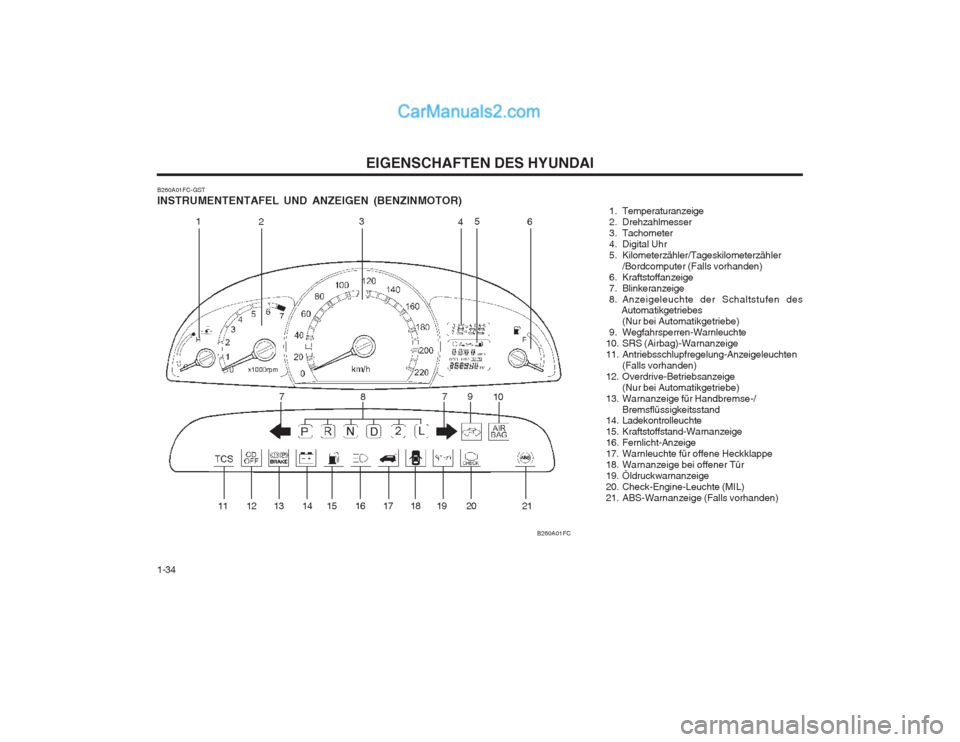

B260A01FC-GST INSTRUMENTENTAFEL UND ANZEIGEN (BENZINMOTOR)
B260A01FC
1
2 3
45
6
7 8 9
10
11 12 13 14 15 16 17 18 19 20 21 7

1-35
EIGENSCHAFTEN DES HYUNDAI

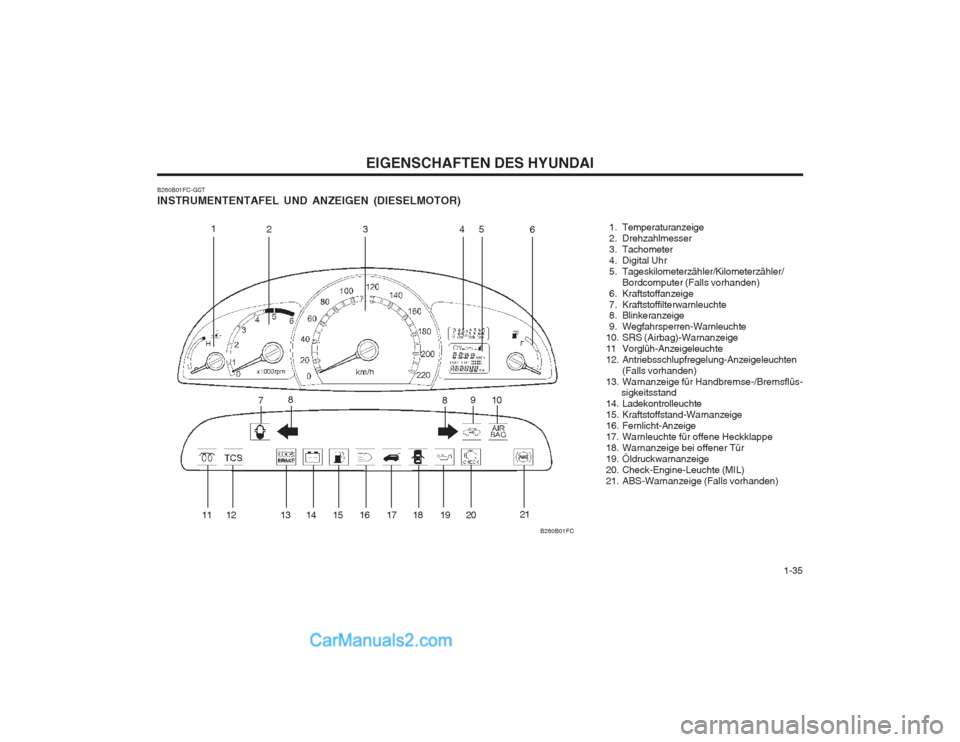

B260B01FC-GST INSTRUMENTENTAFEL UND ANZEIGEN (DIESELMOTOR)
B260B01FC
1234 5
6
7 8
910
8
11 12 13 14 15 16 17 18 19 20 21
1. Temperaturanzeige
2. Drehzahlmesser
3. Tachometer
4. Digital Uhr
5. Tageskilometerzähler/Kilometerzähler/
Bordcomputer (Falls vorhanden)
6. Kraftstoffanzeige
7. Kraftstoffilterwarnleuchte
8. Blinkeranzeige
9. Wegfahrsperren-Warnleuchte
10. SRS (Airbag)-Warnanzeige
11 Vorglüh-Anzeigeleuchte
12. Antriebsschlupfregelung-Anzeigeleuchten (Falls vorhanden)
13. Warnanzeige für Handbremse-/Bremsflüs- sigkeitsstand
14. Ladekontrolleuchte
15. Kraftstoffstand-Warnanzeige
16. Fernlicht-Anzeige
17. Warnleuchte für offene Heckklappe
18. Warnanzeige bei offener Tür
19. Öldruckwarnanzeige
20. Check-Engine-Leuchte (MIL)
21. ABS-Warnanzeige (Falls vorhanden)

EIGENSCHAFTEN DES HYUNDAI

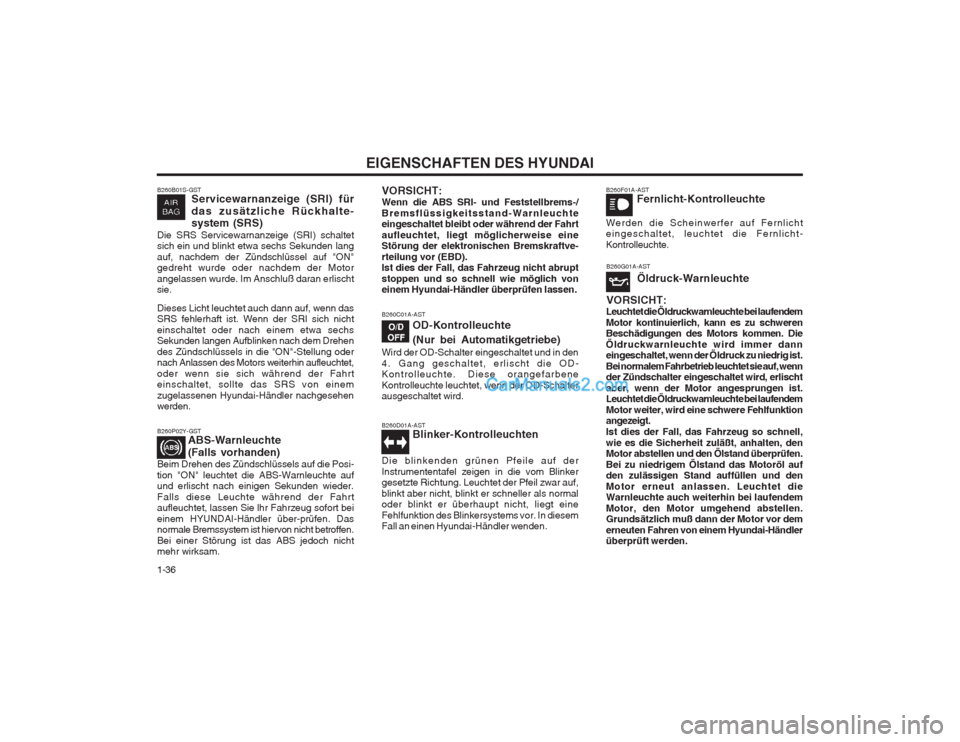

1-36 B260F01A-AST
Fernlicht-Kontrolleuchte
Werden die Scheinwerfer auf Fernlicht eingeschaltet, leuchtet die Fernlicht- Kontrolleuchte.
B260G01A-AST Öldruck-Warnleuchte
VORSICHT:
Leuchtet die Öldruckwarnleuchte bei laufendem Motor kontinuierlich, kann es zu schweren Beschädigungen des Motors kommen. Die Öldruckwarnleuchte wird immer dann eingeschaltet, wenn der Öldruck zu niedrig ist. Bei normalem Fahrbetrieb leuchtet sie auf, wenn der Zündschalter eingeschaltet wird, erlischt aber, wenn der Motor angesprungen ist. Leuchtet die Öldruckwarnleuchte bei laufendem Motor weiter, wird eine schwere Fehlfunktion angezeigt. Ist dies der Fall, das Fahrzeug so schnell,wie es die Sicherheit zuläßt, anhalten, den Motor abstellen und den Ölstand überprüfen. Bei zu niedrigem Ölstand das Motoröl auf den zulässigen Stand auffüllen und den Motor erneut anlassen. Leuchtet die Warnleuchte auch weiterhin bei laufendem
Motor, den Motor umgehend abstellen.
Grundsätzlich muß dann der Motor vor dem erneuten Fahren von einem Hyundai-Händler überprüft werden.
B260B01S-GST Servicewarnanzeige (SRI) für das zusätzliche Rückhalte- system (SRS)
Die SRS Servicewarnanzeige (SRI) schaltet sich ein und blinkt etwa sechs Sekunden lang auf, nachdem der Zündschlüssel auf "ON" gedreht wurde oder nachdem der Motor angelassen wurde. Im Anschluß daran erlischt sie. Dieses Licht leuchtet auch dann auf, wenn das SRS fehlerhaft ist. Wenn der SRI sich nicht einschaltet oder nach einem etwa sechs Sekunden langen Aufblinken nach dem Drehen des Zündschlüssels in die "ON"-Stellung oder nach Anlassen des Motors weiterhin aufleuchtet, oder wenn sie sich während der Fahrt einschaltet, sollte das SRS von einem zugelassenen Hyundai-Händler nachgesehen werden.
B260D01A-AST Blinker-Kontrolleuchten
Die blinkenden grünen Pfeile auf der Instrumententafel zeigen in die vom Blinker gesetzte Richtung. Leuchtet der Pfeil zwar auf, blinkt aber nicht, blinkt er schneller als normal oder blinkt er überhaupt nicht, liegt eine Fehlfunktion des Blinkersystems vor. In diesem Fall an einen Hyundai-Händler wenden.
B260C01A-AST OD-Kontrolleuchte (Nur bei Automatikgetriebe)
Wird der OD-Schalter eingeschaltet und in den
4. Gang geschaltet, erlischt die OD- Kontrolleuchte. Diese orangefarbene Kontrolleuchte leuchtet, wenn der OD-Schalter ausgeschaltet wird.
B260P02Y-GST ABS-Warnleuchte (Falls vorhanden)
Beim Drehen des Zündschlüssels auf die Posi- tion "ON" leuchtet die ABS-Warnleuchte auf und erlischt nach einigen Sekunden wieder. Falls diese Leuchte während der Fahrt aufleuchtet, lassen Sie lhr Fahrzeug sofort bei einem HYUNDAI-Händler über-prüfen. Das normale Bremssystem ist hiervon nicht betroffen. Bei einer Störung ist das ABS jedoch nicht mehr wirksam. VORSICHT: Wenn die ABS SRI- und Feststellbrems-/Bremsflüssigkeitsstand-Warnleuchte eingeschaltet bleibt oder während der Fahrt aufleuchtet, liegt möglicherweise eine Störung der elektronischen Bremskraftve- rteilung vor (EBD). Ist dies der Fall, das Fahrzeug nicht abrupt stoppen und so schnell wie möglich von einem Hyundai-Händler überprüfen lassen.

1-37
EIGENSCHAFTEN DES HYUNDAI

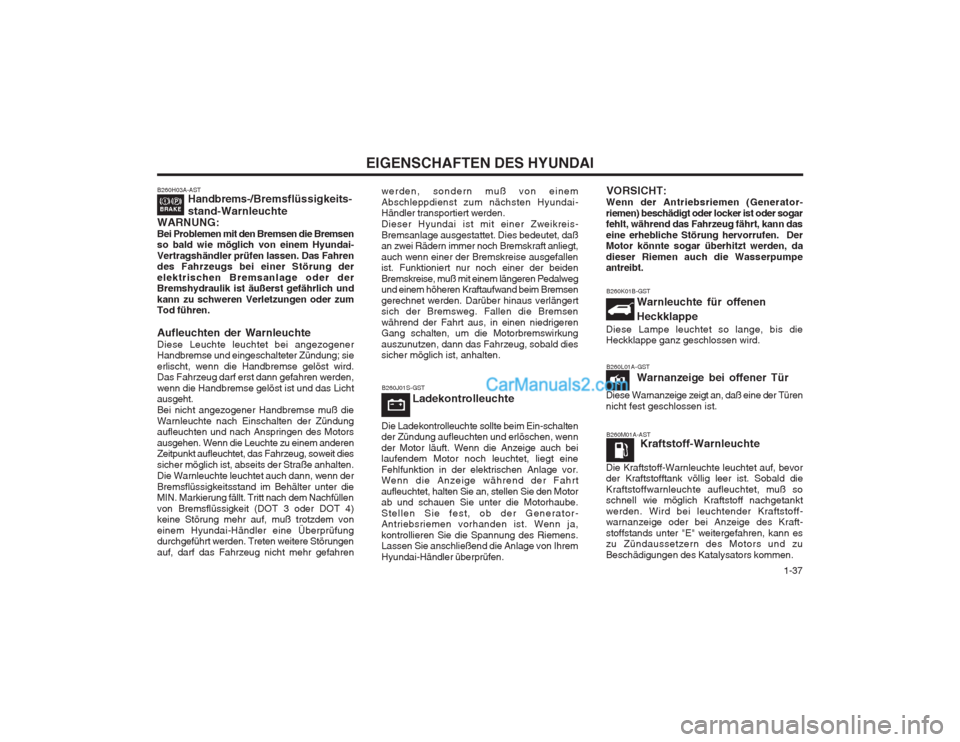

B260M01A-ASTKraftstoff-Warnleuchte
Die Kraftstoff-Warnleuchte leuchtet auf, bevor der Kraftstofftank völlig leer ist. Sobald die Kraftstoffwarnleuchte aufleuchtet, muß so schnell wie möglich Kraftstoff nachgetankt werden. Wird bei leuchtender Kraftstoff- warnanzeige oder bei Anzeige des Kraft- stoffstands unter "E" weitergefahren, kann es zu Zündaussetzern des Motors und zu Beschädigungen des Katalysators kommen.
B260J01S-GST Ladekontrolleuchte
Die Ladekontrolleuchte sollte beim Ein-schalten der Zündung aufleuchten und erlöschen, wenn der Motor läuft. Wenn die Anzeige auch bei laufendem Motor noch leuchtet, liegt eine Fehlfunktion in der elektrischen Anlage vor. Wenn die Anzeige während der Fahrt aufleuchtet, halten Sie an, stellen Sie den Motor ab und schauen Sie unter die Motorhaube. Stellen Sie fest, ob der Generator- Antriebsriemen vorhanden ist. Wenn ja, kontrollieren Sie die Spannung des Riemens. Lassen Sie anschließend die Anlage von Ihrem Hyundai-Händler überprüfen.
B260L01A-GST Warnanzeige bei offener Tür
Diese Warnanzeige zeigt an, daß eine der Türen nicht fest geschlossen ist.
B260H03A-AST Handbrems- /Bremsflüssigkeits-
stand-Warnleuchte
WARNUNG: Bei Problemen mit den Bremsen die Bremsen so bald wie möglich von einem Hyundai- Vertragshändler prüfen lassen. Das Fahren des Fahrzeugs bei einer Störung der elektrischen Bremsanlage oder der Bremshydraulik ist äußerst gefährlich und kann zu schweren Verletzungen oder zum Tod führen. Aufleuchten der Warnleuchte Diese Leuchte leuchtet bei angezogener Handbremse und eingeschalteter Zündung; sie erlischt, wenn die Handbremse gelöst wird. Das Fahrzeug darf erst dann gefahren werden, wenn die Handbremse gelöst ist und das Licht ausgeht. Bei nicht angezogener Handbremse muß dieWarnleuchte nach Einschalten der Zündung aufleuchten und nach Anspringen des Motors ausgehen. Wenn die Leuchte zu einem anderen Zeitpunkt aufleuchtet, das Fahrzeug, soweit dies sicher möglich ist, abseits der Straße anhalten.Die Warnleuchte leuchtet auch dann, wenn derBremsflüssigkeitsstand im Behälter unter die
MIN. Markierung fällt. Tritt nach dem Nachfüllen von Bremsflüssigkeit (DOT 3 oder DOT 4) keine Störung mehr auf, muß trotzdem von
einem Hyundai-Händler eine Überprüfung durchgeführt werden. Treten weitere Störungen auf, darf das Fahrzeug nicht mehr gefahren werden, sondern muß von einemAbschleppdienst zum nächsten Hyundai- Händler transportiert werden. Dieser Hyundai ist mit einer Zweikreis-Bremsanlage ausgestattet. Dies bedeutet, daß an zwei Rädern immer noch Bremskraft anliegt, auch wenn einer der Bremskreise ausgefallen ist. Funktioniert nur noch einer der beiden Bremskreise, muß mit einem längeren Pedalweg und einem höheren Kraftaufwand beim Bremsen gerechnet werden. Darüber hinaus verlängert sich der Bremsweg. Fallen die Bremsen während der Fahrt aus, in einen niedrigeren Gang schalten, um die Motorbremswirkung auszunutzen, dann das Fahrzeug, sobald dies sicher möglich ist, anhalten.
VORSICHT:
Wenn der Antriebsriemen (Generator- riemen) beschädigt oder locker ist oder sogar fehlt, während das Fahrzeug fährt, kann das eine erhebliche Störung hervorrufen. Der Motor könnte sogar überhitzt werden, da dieser Riemen auch die Wasserpumpe antreibt.
B260K01B-GST Warnleuchte für offenen Heckklappe
Diese Lampe leuchtet so lange, bis die Heckklappe ganz geschlossen wird.

EIGENSCHAFTEN DES HYUNDAI
1-38 B270A01A-AST
WARNTON BREMSBELAG- VERSCHLEISS Die vorderen und hinteren Bremsbeläge sind mit Verschleißanzeigern ausgestattet, die ein
hohes quietschendes bzw. schabendesGeräusch erzeugen, wenn neue Bremsbeläge erforderlich sind. Während der Fahrt ist das Geräusch entweder die ganze Zeit zu hören, oder es kommt und geht. Es kann ebenfalls zu
hören sein, wenn das Bremspedal fest niedergetreten wird. Wenn die verschlissenen Beläge nicht ausgewechselt werden, kann dies zu kostspieligen Schäden an den

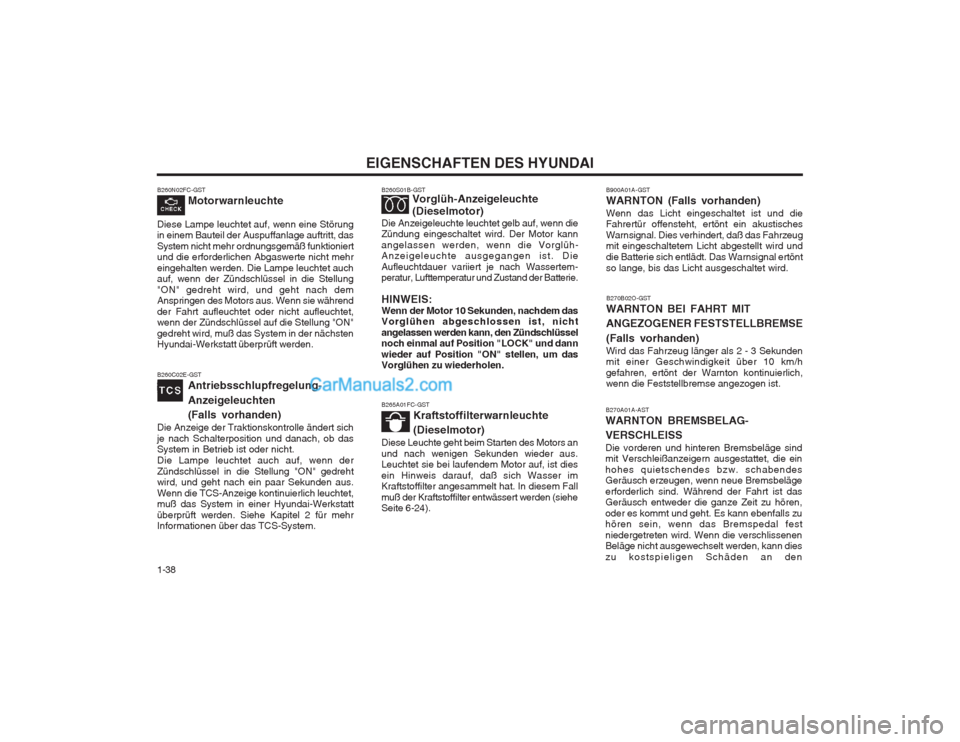

B260N02FC-GST
Motorwarnleuchte
Diese Lampe leuchtet auf, wenn eine Störung in einem Bauteil der Auspuffanlage auftritt, das System nicht mehr ordnungsgemäß funktioniert und die erforderlichen Abgaswerte nicht mehr eingehalten werden. Die Lampe leuchtet auch auf, wenn der Zündschlüssel in die Stellung "ON" gedreht wird, und geht nach dem Anspringen des Motors aus. Wenn sie während der Fahrt aufleuchtet oder nicht aufleuchtet, wenn der Zündschlüssel auf die Stellung "ON" gedreht wird, muß das System in der nächsten Hyundai-Werkstatt überprüft werden.
B260C02E-GST Antriebsschlupfregelung- Anzeigeleuchten (Falls vorhanden)
Die Anzeige der Traktionskontrolle ändert sich je nach Schalterposition und danach, ob das System in Betrieb ist oder nicht. Die Lampe leuchtet auch auf, wenn derZündschlüssel in die Stellung "ON" gedreht wird, und geht nach ein paar Sekunden aus. Wenn die TCS-Anzeige kontinuierlich leuchtet, muß das System in einer Hyundai-Werkstatt überprüft werden. Siehe Kapitel 2 für mehr Informationen über das TCS-System. B260S01B-GST
Vorglüh-Anzeigeleuchte (Dieselmotor)
Die Anzeigeleuchte leuchtet gelb auf, wenn die Zündung eingeschaltet wird. Der Motor kann angelassen werden, wenn die Vorglüh- Anzeigeleuchte ausgegangen ist. Die Aufleuchtdauer variiert je nach Wassertem- peratur, Lufttemperatur und Zustand der Batterie. HINWEIS: Wenn der Motor 10 Sekunden, nachdem das Vorglühen abgeschlossen ist, nicht angelassen werden kann, den Zündschlüssel noch einmal auf Position "LOCK" und dann wieder auf Position "ON" stellen, um das Vorglühen zu wiederholen.
B265A01FC-GST
Kraftstoffilterwarnleuchte (Dieselmotor)
Diese Leuchte geht beim Starten des Motors an und nach wenigen Sekunden wieder aus. Leuchtet sie bei laufendem Motor auf, ist dies ein Hinweis darauf, daß sich Wasser im Kraftstoffilter angesammelt hat. In diesem Fall muß der Kraftstoffilter entwässert werden (siehe Seite 6-24).
B270B02O-GST
WARNTON BEI FAHRT MIT ANGEZOGENER FESTSTELLBREMSE
(Falls vorhanden) Wird das Fahrzeug länger als 2 - 3 Sekunden mit einer Geschwindigkeit über 10 km/h gefahren, ertönt der Warnton kontinuierlich, wenn die Feststellbremse angezogen ist.
B900A01A-GST WARNTON (Falls vorhanden)Wenn das Licht eingeschaltet ist und die Fahrertür offensteht, ertönt ein akustisches Warnsignal. Dies verhindert, daß das Fahrzeug mit eingeschaltetem Licht abgestellt wird und die Batterie sich entlädt. Das Warnsignal ertöntso lange, bis das Licht ausgeschaltet wird.

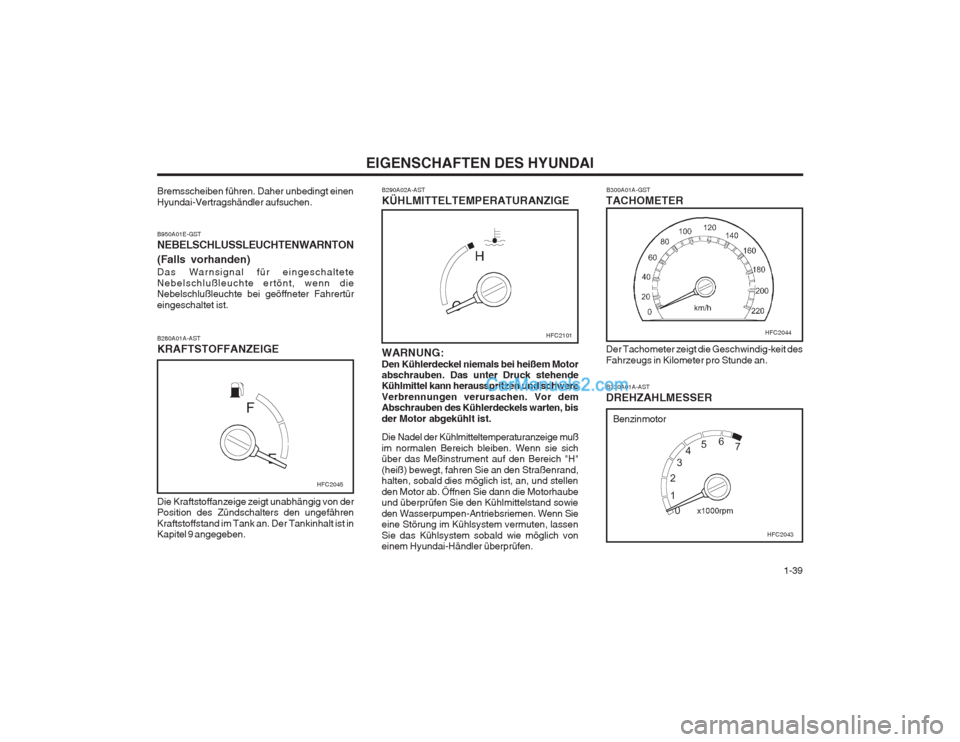

1-39
EIGENSCHAFTEN DES HYUNDAI
B330A01A-AST
DREHZAHLMESSER B300A01A-GST
TACHOMETER Der Tachometer zeigt die Geschwindig-keit des Fahrzeugs in Kilometer pro Stunde an.
B280A01A-AST KRAFTSTOFFANZEIGE B290A02A-ASTKÜHLMITTELTEMPERATURANZIGE
Die Kraftstoffanzeige zeigt unabhängig von der Position des Zündschalters den ungefähren Kraftstoffstand im Tank an. Der Tankinhalt ist in Kapitel 9 angegeben.
B950A01E-GST NEBELSCHLUSSLEUCHTENWARNTON (Falls vorhanden) Das Warnsignal für eingeschaltete Nebelschlußleuchte ertönt, wenn die Nebelschlußleuchte bei geöffneter Fahrertür eingeschaltet ist.
Bremsscheiben führen. Daher unbedingt einenHyundai-Vertragshändler aufsuchen.
WARNUNG:Den Kühlerdeckel niemals bei heißem Motor abschrauben. Das unter Druck stehendeKühlmittel kann herausspritzen und schwere Verbrennungen verursachen. Vor dem
Abschrauben des Kühlerdeckels warten, bis der Motor abgekühlt ist. Die Nadel der Kühlmitteltemperaturanzeige muß im normalen Bereich bleiben. Wenn sie sich über das Meßinstrument auf den Bereich "H" (heiß) bewegt, fahren Sie an den Straßenrand,
halten, sobald dies möglich ist, an, und stellen den Motor ab. Öffnen Sie dann die Motorhaube
und überprüfen Sie den Kühlmittelstand sowie den Wasserpumpen-Antriebsriemen. Wenn Sie
eine Störung im Kühlsystem vermuten, lassen Sie das Kühlsystem sobald wie möglich von einem Hyundai-Händler überprüfen.
HFC2043
HFC2101HFC2044
HFC2045
Benzinmotor

EIGENSCHAFTEN DES HYUNDAI
1-40

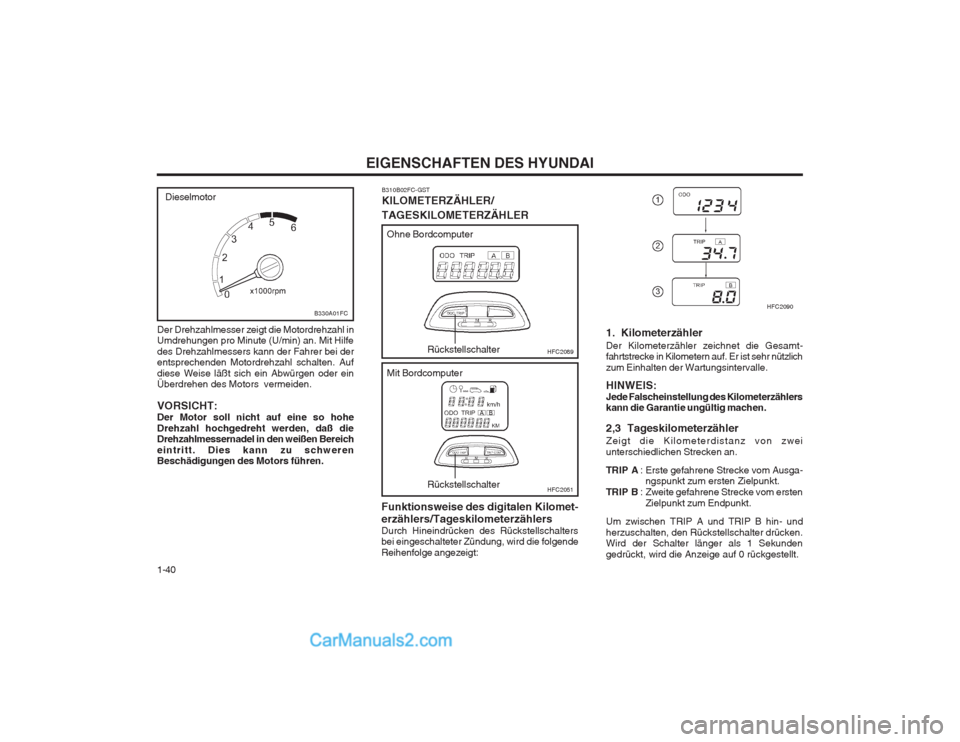

Der Drehzahlmesser zeigt die Motordrehzahl in Umdrehungen pro Minute (U/min) an. Mit Hilfe des Drehzahlmessers kann der Fahrer bei der
entsprechenden Motordrehzahl schalten. Auf diese Weise läßt sich ein Abwürgen oder ein Überdrehen des Motors vermeiden. VORSICHT: Der Motor soll nicht auf eine so hohe
Drehzahl hochgedreht werden, daß die Drehzahlmessernadel in den weißen Bereich
eintritt. Dies kann zu schweren Beschädigungen des Motors führen.
B330A01FC
Dieselmotor
B310B02FC-GST KILOMETERZÄHLER/ TAGESKILOMETERZÄHLER
HFC2089Rückstellschalter
Ohne Bordcomputer
Funktionsweise des digitalen Kilomet- erzählers/Tageskilometerzählers Durch Hineindrücken des Rückstellschalters
bei eingeschalteter Zündung, wird die folgende Reihenfolge angezeigt:
HFC2051
HFC2090
1. Kilometerzähler Der Kilometerzähler zeichnet die Gesamt- fahrtstrecke in Kilometern auf. Er ist sehr nützlich zum Einhalten der Wartungsintervalle. HINWEIS: Jede Falscheinstellung des Kilometerzählers kann die Garantie ungültig machen. 2,3 Tageskilometerzähler Zeigt die Kilometerdistanz von zwei unterschiedlichen Strecken an. TRIP A : Erste gefahrene Strecke vom Ausga-
ngspunkt zum ersten Zielpunkt.
TRIP B : Zweite gefahrene Strecke vom ersten
Zielpunkt zum Endpunkt.
Um zwischen TRIP A und TRIP B hin- und herzuschalten, den Rückstellschalter drücken. Wird der Schalter länger als 1 Sekunden gedrückt, wird die Anzeige auf 0 rückgestellt.
Mit Bordcomputer
Rückstellschalter

1-41
EIGENSCHAFTEN DES HYUNDAI
HFC2051Rückstellschalter
FAHRSTRECKE BIS ZUM
NÄCHSTEN TANKEN
DURCHSCHNITTSGE- SCHWINDIGKEIT
FAHRZEIT
Fahrstrecke bis zum nächsten tanken (km)
Durchschnittsg- eschwindigkeit (km/h)
HFC2052
HFC2053

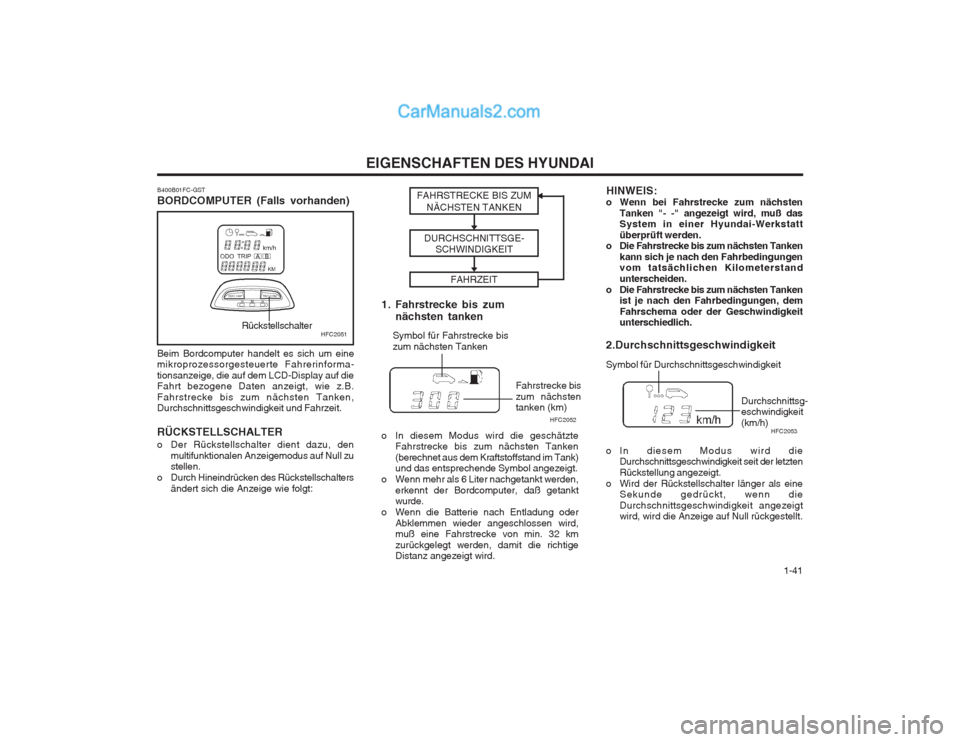

B400B01FC-GST BORDCOMPUTER (Falls vorhanden) Beim Bordcomputer handelt es sich um eine mikroprozessorgesteuerte Fahrerinforma- tionsanzeige, die auf dem LCD-Display auf die Fahrt bezogene Daten anzeigt, wie z.B. Fahrstrecke bis zum nächsten Tanken, Durchschnittsgeschwindigkeit und Fahrzeit. RÜCKSTELLSCHALTER
o Der Rückstellschalter dient dazu, den
multifunktionalen Anzeigemodus auf Null zu stellen.
o Durch Hineindrücken des Rückstellschalters ändert sich die Anzeige wie folgt: 1. Fahrstrecke bis zum
nächsten tanken
o In diesem Modus wird die geschätzte Fahrstrecke bis zum nächsten Tanken (berechnet aus dem Kraftstoffstand im Tank) und das entsprechende Symbol angezeigt.
o Wenn mehr als 6 Liter nachgetankt werden, erkennt der Bordcomputer, daß getanktwurde.
o Wenn die Batterie nach Entladung oder
Abklemmen wieder angeschlossen wird,muß eine Fahrstrecke von min. 32 km zurückgelegt werden, damit die richtige Distanz angezeigt wird. HINWEIS:
o Wenn bei Fahrstrecke zum nächsten
Tanken "- -" angezeigt wird, muß dasSystem in einer Hyundai-Werkstatt überprüft werden.
o Die Fahrstrecke bis zum nächsten Tanken
kann sich je nach den Fahrbedingungen vom tatsächlichen Kilometerstand unterscheiden.
o Die Fahrstrecke bis zum nächsten Tanken ist je nach den Fahrbedingungen, demFahrschema oder der Geschwindigkeit unterschiedlich.
2.Durchschnittsgeschwindigkeit
o In diesem Modus wird die Durchschnittsgeschwindigkeit seit der letzten Rückstellung angezeigt.
o Wird der Rückstellschalter länger als eine Sekunde gedrückt, wenn dieDurchschnittsgeschwindigkeit angezeigt wird, wird die Anzeige auf Null rückgestellt.
Symbol für Fahrstrecke bis zum nächsten Tanken
Symbol für Durchschnittsgeschwindigkeit

EIGENSCHAFTEN DES HYUNDAI
1-42

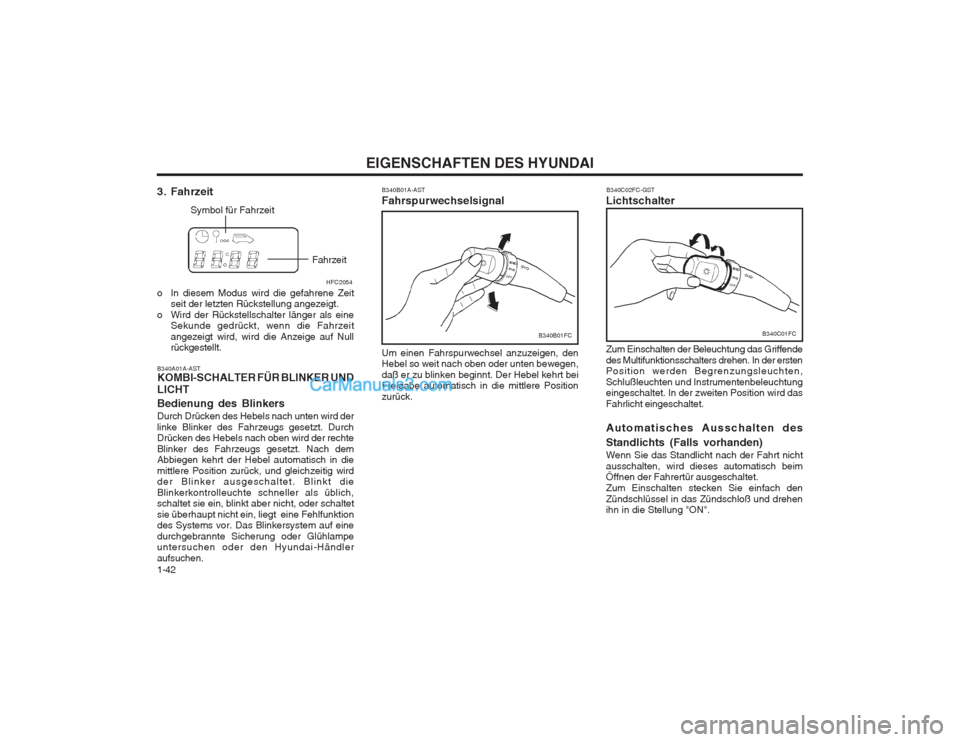

3. Fahrzeit
o In diesem Modus wird die gefahrene Zeit
seit der letzten Rückstellung angezeigt.
o Wird der Rückstellschalter länger als eine Sekunde gedrückt, wenn die Fahrzeit angezeigt wird, wird die Anzeige auf Null rückgestellt.
Fahrzeit
HFC2054
Um einen Fahrspurwechsel anzuzeigen, den Hebel so weit nach oben oder unten bewegen, daß er zu blinken beginnt. Der Hebel kehrt bei Freigabe automatisch in die mittlere Position zurück.
B340A01A-AST KOMBI-SCHALTER FÜR BLINKER UND LICHT Bedienung des Blinkers Durch Drücken des Hebels nach unten wird der linke Blinker des Fahrzeugs gesetzt. Durch Drücken des Hebels nach oben wird der rechte Blinker des Fahrzeugs gesetzt. Nach dem Abbiegen kehrt der Hebel automatisch in die mittlere Position zurück, und gleichzeitig wird der Blinker ausgeschaltet. Blinkt die Blinkerkontrolleuchte schneller als üblich, schaltet sie ein, blinkt aber nicht, oder schaltet sie überhaupt nicht ein, liegt eine Fehlfunktion des Systems vor. Das Blinkersystem auf eine durchgebrannte Sicherung oder Glühlampe untersuchen oder den Hyundai-Händler aufsuchen. B340B01A-AST Fahrspurwechselsignal
B340C02FC-GST
Lichtschalter Zum Einschalten der Beleuchtung das Griffende des Multifunktionsschalters drehen. In der ersten Position werden Begrenzungsleuchten, Schlußleuchten und Instrumentenbeleuchtung eingeschaltet. In der zweiten Position wird das Fahrlicht eingeschaltet. Automatisches Ausschalten des Standlichts (Falls vorhanden) Wenn Sie das Standlicht nach der Fahrt nicht ausschalten, wird dieses automatisch beim Öffnen der Fahrertür ausgeschaltet. Zum Einschalten stecken Sie einfach denZündschlüssel in das Zündschloß und drehen ihn in die Stellung "ON".
B340B01FCB340C01FC
Symbol für Fahrzeit
