44

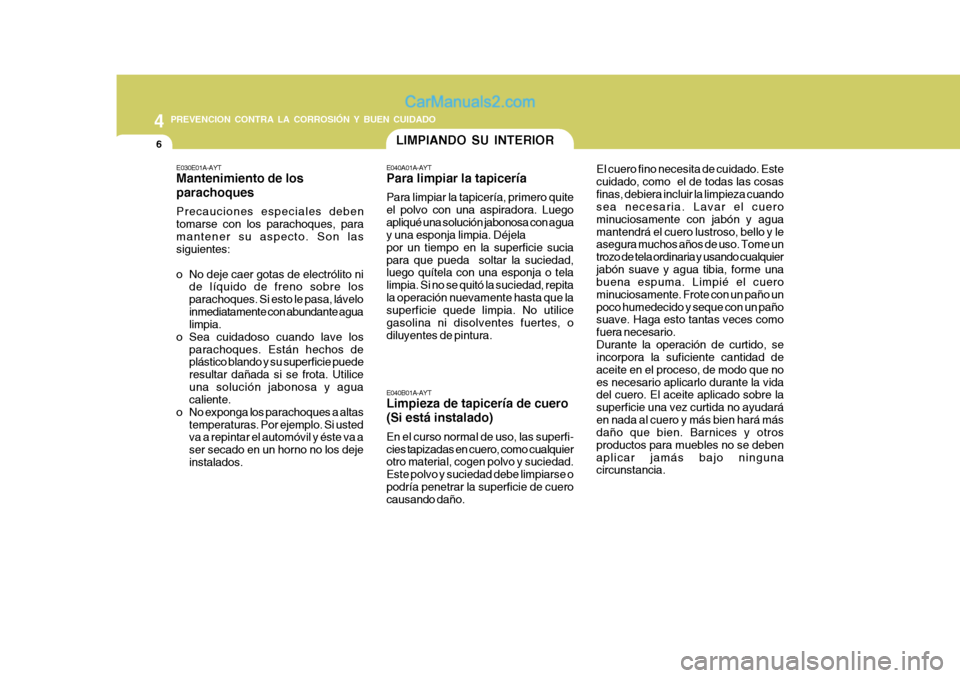

PREVENCION CONTRA LA CORROSIÓN Y BUEN CUIDADO
6
E040A01A-AYTPara limpiar la tapiceríaPara limpiar la tapicería, primero quite
el polvo con una aspiradora. Luego
apliqué una solución jabonosa con agua
y una esponja limpia. Déjela
por un tiempo en la superficie sucia
para que pueda soltar la suciedad,
luego quítela con una esponja o tela
limpia. Si no se quitó la suciedad, repita
la operación nuevamente hasta que la
superficie quede limpia. No utilice
gasolina ni disolventes fuertes, o
diluyentes de pintura.LIMPIANDO SU INTERIORE040B01A-AYTLimpieza de tapicería de cuero
(Si está instalado)En el curso normal de uso, las superfi-
cies tapizadas en cuero, como cualquier
otro material, cogen polvo y suciedad.
Este polvo y suciedad debe limpiarse o
podría penetrar la superficie de cuero
causando daño.El cuero fino necesita de cuidado. Este
cuidado, como el de todas las cosas
finas, debiera incluir la limpieza cuando
sea necesaria. Lavar el cuero
minuciosamente con jabón y agua
mantendrá el cuero lustroso, bello y le
asegura muchos años de uso. Tome un
trozo de tela ordinaria y usando cualquier
jabón suave y agua tibia, forme una
buena espuma. Limpié el cuero
minuciosamente. Frote con un paño un
poco humedecido y seque con un paño
suave. Haga esto tantas veces como
fuera necesario.
Durante la operación de curtido, se
incorpora la suficiente cantidad de
aceite en el proceso, de modo que no
es necesario aplicarlo durante la vida
del cuero. El aceite aplicado sobre la
superficie una vez curtida no ayudará
en nada al cuero y más bien hará más
daño que bien. Barnices y otros
productos para muebles no se deben
aplicar jamás bajo ninguna
circunstancia.
E030E01A-AYTMantenimiento de los
parachoquesPrecauciones especiales deben
tomarse con los parachoques, para
mantener su aspecto. Son las
siguientes:
o No deje caer gotas de electrólito ni
de líquido de freno sobre los
parachoques. Si esto le pasa, lávelo
inmediatamente con abundante agua
limpia.
o Sea cuidadoso cuando lave los
parachoques. Están hechos de
plástico blando y su superficie puede
resultar dañada si se frota. Utilice
una solución jabonosa y agua
caliente.
o No exponga los parachoques a altas
temperaturas. Por ejemplo. Si usted
va a repintar el automóvil y éste va a
ser secado en un horno no los deje
instalados.

6
MANTENGALO USTED MISMO
26

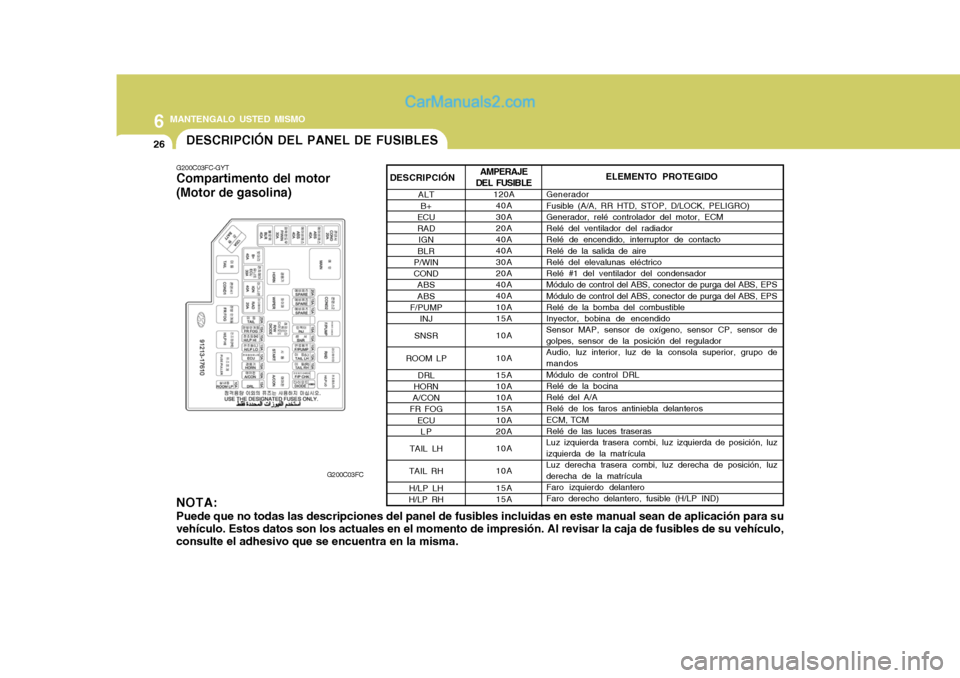

DESCRIPCIÓN DEL PANEL DE FUSIBLESG200C03FC-GYTCompartimento del motor
(Motor de gasolina)
G200C03FC
NOTA:Puede que no todas las descripciones del panel de fusibles incluidas en este manual sean de aplicación para su
vehículo. Estos datos son los actuales en el momento de impresión. Al revisar la caja de fusibles de su vehículo,
consulte el adhesivo que se encuentra en la misma.
ELEMENTO PROTEGIDO
Generador
Fusible (A/A, RR HTD, STOP, D/LOCK, PELIGRO)
Generador, relé controlador del motor, ECM
Relé del ventilador del radiador
Relé de encendido, interruptor de contacto
Relé de la salida de aire
Relé del elevalunas eléctrico
Relé #1 del ventilador del condensador
Módulo de control del ABS, conector de purga del ABS, EPS
Módulo de control del ABS, conector de purga del ABS, EPS
Relé de la bomba del combustible
Inyector, bobina de encendido
Sensor MAP, sensor de oxígeno, sensor CP, sensor de
golpes, sensor de la posición del regulador
Audio, luz interior, luz de la consola superior, grupo de
mandos
Módulo de control DRL
Relé de la bocina
Relé del A/A
Relé de los faros antiniebla delanteros
ECM, TCM
Relé de las luces traseras
Luz izquierda trasera combi, luz izquierda de posición, luz
izquierda de la matrícula
Luz derecha trasera combi, luz derecha de posición, luz
derecha de la matrícula
Faro izquierdo delantero
Faro derecho delantero, fusible (H/LP IND)
AMPERAJE
DEL FUSIBLE
120A
40A
30A
20A
40A
40A
30A
20A
40A
40A
10A
15A
10A
10A
15A
10A
10A
15A
10A
20A
10A
10A
15A
15A
DESCRIPCIÓN
ALT
B+
ECU
RAD
IGN
BLR
P/WIN
COND
ABS
ABS
F/PUMP
INJ
SNSR
ROOM LP
DRL
HORN
A/CON
FR FOG
ECU
LP
TAIL LH
TAIL RH
H/LP LH
H/LP RH

6
MANTENGALO USTED MISMO

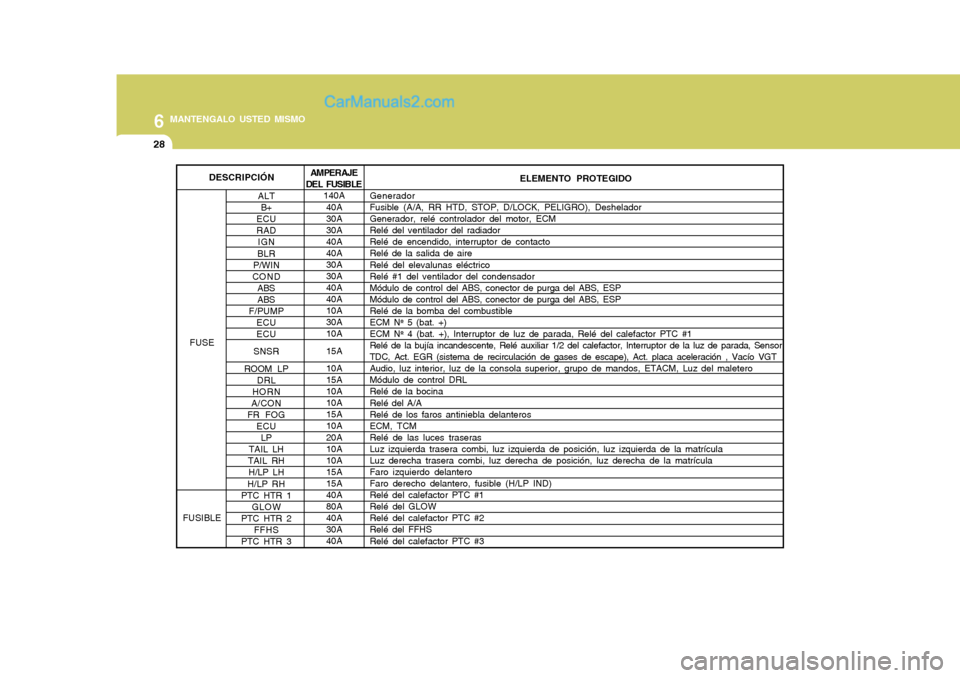

28
AMPERAJE
DEL FUSIBLE
140A
40A
30A
30A
40A
40A
30A
30A
40A
40A
10A
30A
10A
15A
10A
15A
10A
10A
15A
10A
20A
10A
10A
15A
15A
40A
80A
40A
30A
40A ALT
B+
ECU
RAD
IGN
BLR
P/WIN
COND
ABS
ABS
F/PUMP
ECU
ECU
SNSR
ROOM LP
DRL
HORN
A/CON
FR FOG
ECU
LP
TAIL LH
TAIL RH
H/LP LH
H/LP RH
PTC HTR 1
GLOW
PTC HTR 2
FFHS
PTC HTR 3ELEMENTO PROTEGIDO
Generador
Fusible (A/A, RR HTD, STOP, D/LOCK, PELIGRO), Deshelador
Generador, relé controlador del motor, ECM
Relé del ventilador del radiador
Relé de encendido, interruptor de contacto
Relé de la salida de aire
Relé del elevalunas eléctrico
Relé #1 del ventilador del condensador
Módulo de control del ABS, conector de purga del ABS, ESP
Módulo de control del ABS, conector de purga del ABS, ESP
Relé de la bomba del combustible
ECM N
o 5 (bat. +)
ECM No 4 (bat. +), Interruptor de luz de parada, Relé del calefactor PTC #1
Relé de la bujía incandescente, Relé auxiliar 1/2 del calefactor, Interruptor de la luz de parada, Sensor
TDC, Act. EGR (sistema de recirculación de gases de escape), Act. placa aceleración , Vacío VGT
Audio, luz interior, luz de la consola superior, grupo de mandos, ETACM, Luz del maletero
Módulo de control DRL
Relé de la bocina
Relé del A/A
Relé de los faros antiniebla delanteros
ECM, TCM
Relé de las luces traseras
Luz izquierda trasera combi, luz izquierda de posición, luz izquierda de la matrícula
Luz derecha trasera combi, luz derecha de posición, luz derecha de la matrícula
Faro izquierdo delantero
Faro derecho delantero, fusible (H/LP IND)
Relé del calefactor PTC #1
Relé del GLOW
Relé del calefactor PTC #2
Relé del FFHS
Relé del calefactor PTC #3
DESCRIPCIÓN
FUSE
FUSIBLE
