Hyundai Matrix 2007 Manual del propietario (in Spanish)

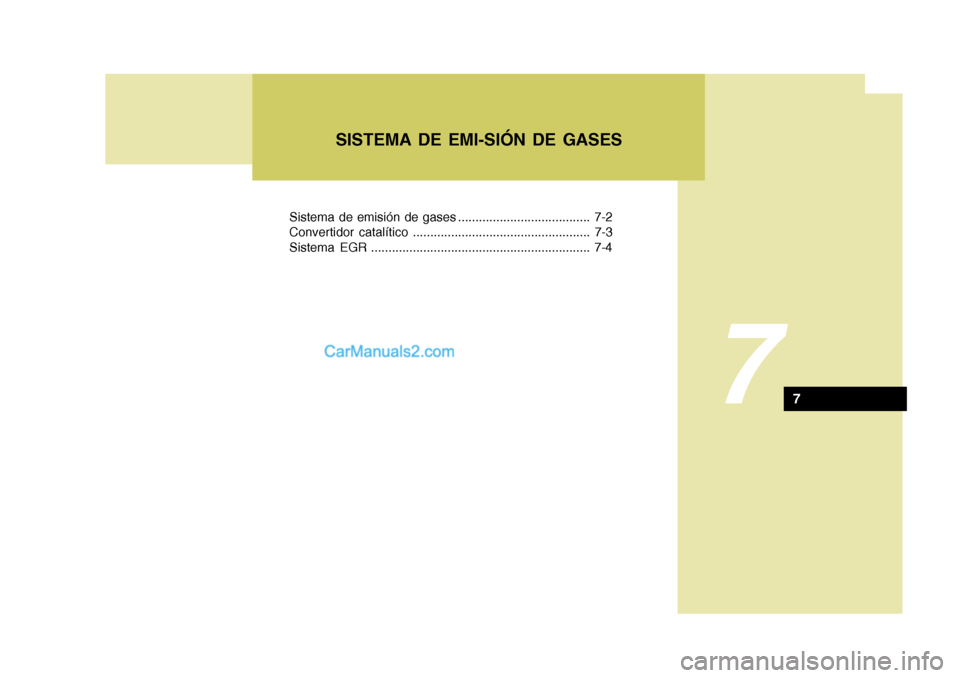

7
SISTEMA DE EMI-SIÓN DE GASES
7
Sistema de emisión de gases ...................................... 7-2
Convertidor catalítico ................................................... 7-3
Sistema EGR ............................................................... 7-4

7SISTEMA DE EMISIÓN DE GASES

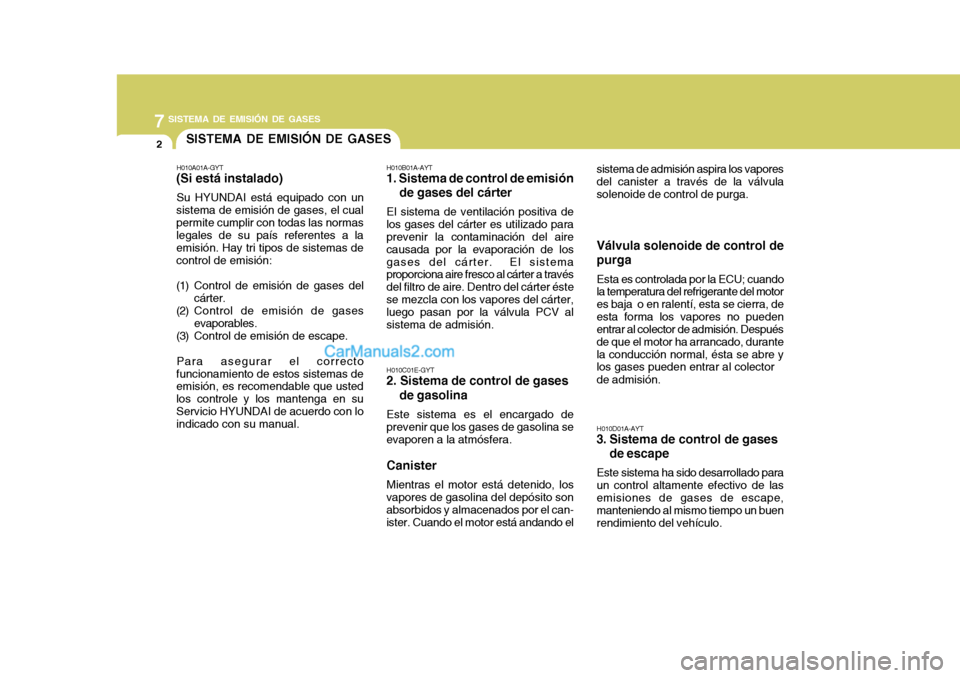

2SISTEMA DE EMISIÓN DE GASES
H010A01A-GYT
(Si está instalado)
Su HYUNDAI está equipado con un
sistema de emisión de gases, el cual permite cumplir con todas las normas legales de su país referentes a la emisión. Hay tri tipos de sistemas decontrol de emisión:
(1) Control de emisión de gases del cárter.
(2) Control de emisión de gases evaporables.
(3) Control de emisión de escape.
Para asegurar el correcto
funcionamiento de estos sistemas de emisión, es recomendable que usted los controle y los mantenga en suServicio HYUNDAI de acuerdo con lo indicado con su manual. H010B01A-AYT
1. Sistema de control de emisión
de gases del cárter
El sistema de ventilación positiva de
los gases del cárter es utilizado paraprevenir la contaminación del aire causada por la evaporación de losgases del cárter. El sistema proporciona aire fresco al cárter a través del filtro de aire. Dentro del cárter éstese mezcla con los vapores del cárter, luego pasan por la válvula PCV al sistema de admisión.
H010C01E-GYT
2. Sistema de control de gases
de gasolina
Este sistema es el encargado de
prevenir que los gases de gasolina seevaporen a la atmósfera. Canister
Mientras el motor está detenido, los
vapores de gasolina del depósito son absorbidos y almacenados por el can- ister. Cuando el motor está andando el sistema de admisión aspira los vapores del canister a través de la válvulasolenoide de control de purga. Válvula solenoide de control de purga
Esta es controlada por la ECU; cuando
la temperatura del refrigerante del motor es baja o en ralentí, esta se cierra, deesta forma los vapores no pueden entrar al colector de admisión. Después de que el motor ha arrancado, durantela conducción normal, ésta se abre y los gases pueden entrar al colector
de admisión. H010D01A-AYT
3. Sistema de control de gases
de escape
Este sistema ha sido desarrollado para
un control altamente efectivo de las emisiones de gases de escape, manteniendo al mismo tiempo un buen rendimiento del vehículo.

7
SISTEMA DE EMISIÓN DE GASES

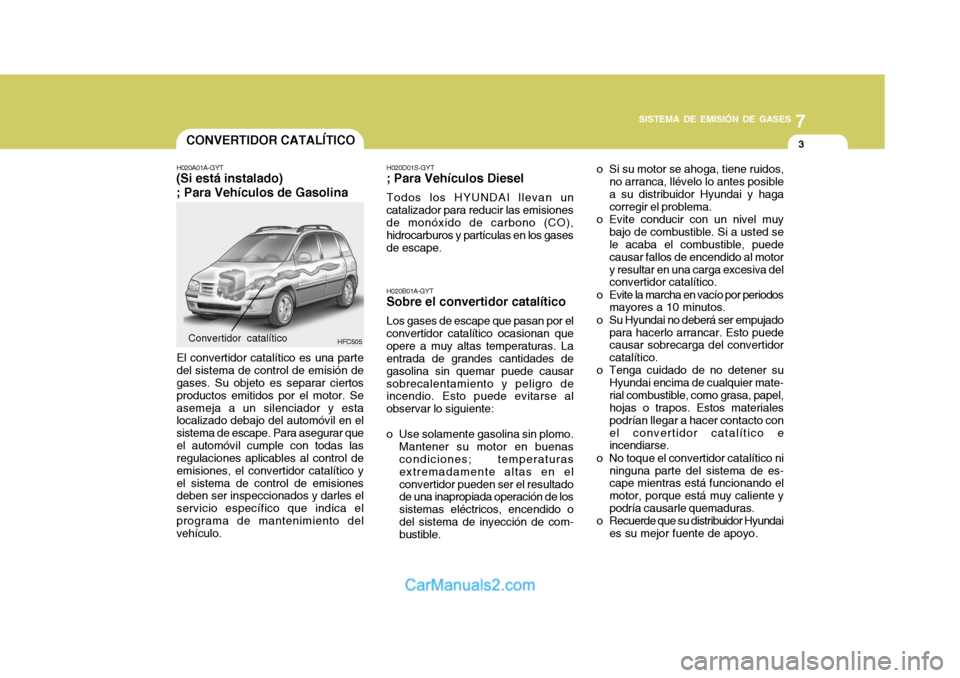

3CONVERTIDOR CATALÍTICO
H020A01A-GYT
(Si está instalado) ; Para Vehículos de Gasolina
HFC505
El convertidor catalítico es una parte del sistema de control de emisión de gases. Su objeto es separar ciertos productos emitidos por el motor. Seasemeja a un silenciador y esta localizado debajo del automóvil en el sistema de escape. Para asegurar queel automóvil cumple con todas las regulaciones aplicables al control de emisiones, el convertidor catalítico yel sistema de control de emisiones deben ser inspeccionados y darles el servicio específico que indica elprograma de mantenimiento del vehículo.
Convertidor catalítico H020D01S-GYT
; Para Vehículos Diesel
Todos los HYUNDAI llevan un
catalizador para reducir las emisiones de monóxido de carbono (CO), hidrocarburos y partículas en los gasesde escape.
H020B01A-GYT
Sobre el convertidor catalítico
Los gases de escape que pasan por el
convertidor catalítico ocasionan queopere a muy altas temperaturas. La entrada de grandes cantidades de gasolina sin quemar puede causarsobrecalentamiento y peligro de incendio. Esto puede evitarse al observar lo siguiente:
o Use solamente gasolina sin plomo.
Mantener su motor en buenascondiciones; temperaturas extremadamente altas en elconvertidor pueden ser el resultado de una inapropiada operación de los sistemas eléctricos, encendido odel sistema de inyección de com- bustible. o Si su motor se ahoga, tiene ruidos,
no arranca, llévelo lo antes posible a su distribuidor Hyundai y haga corregir el problema.
o Evite conducir con un nivel muy bajo de combustible. Si a usted sele acaba el combustible, puede causar fallos de encendido al motory resultar en una carga excesiva del convertidor catalítico.
o Evite la marcha en vacío por periodos mayores a 10 minutos.
o Su Hyundai no deberá ser empujado para hacerlo arrancar. Esto puedecausar sobrecarga del convertidor catalítico.
o Tenga cuidado de no detener su
Hyundai encima de cualquier mate-rial combustible, como grasa, papel, hojas o trapos. Estos materiales podrían llegar a hacer contacto conel convertidor catalítico e incendiarse.
o No toque el convertidor catalítico ni ninguna parte del sistema de es-cape mientras está funcionando el motor, porque está muy caliente ypodría causarle quemaduras.
o Recuerde que su distribuidor Hyundai es su mejor fuente de apoyo.

7SISTEMA DE EMISIÓN DE GASES

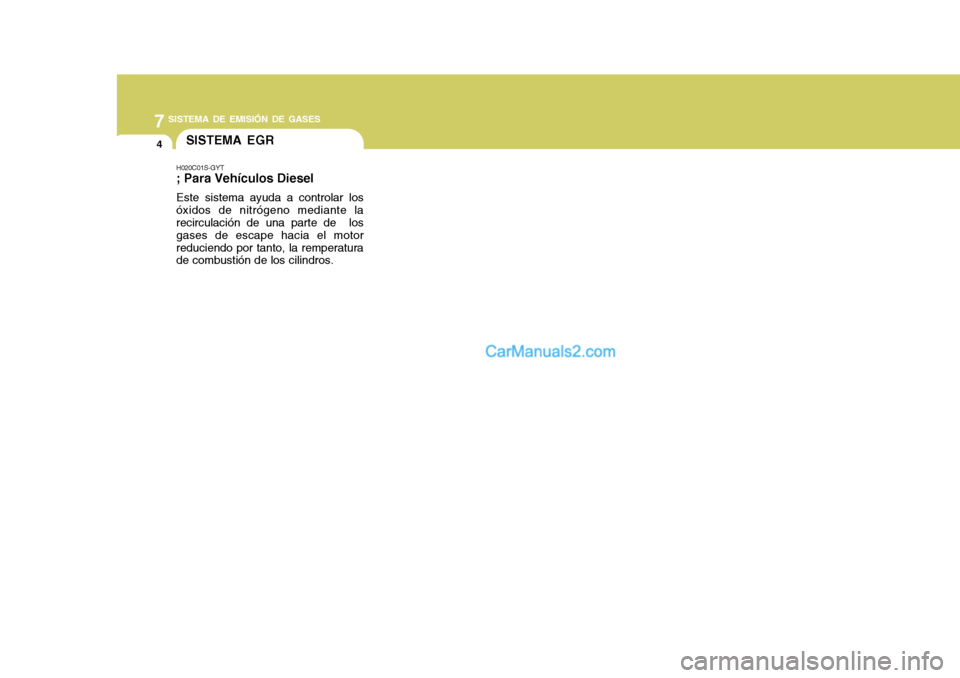

4SISTEMA EGR
H020C01S-GYT ; Para Vehículos Diesel Este sistema ayuda a controlar los óxidos de nitrógeno mediante la recirculación de una parte de los gases de escape hacia el motorreduciendo por tanto, la remperatura de combustión de los cilindros.

8

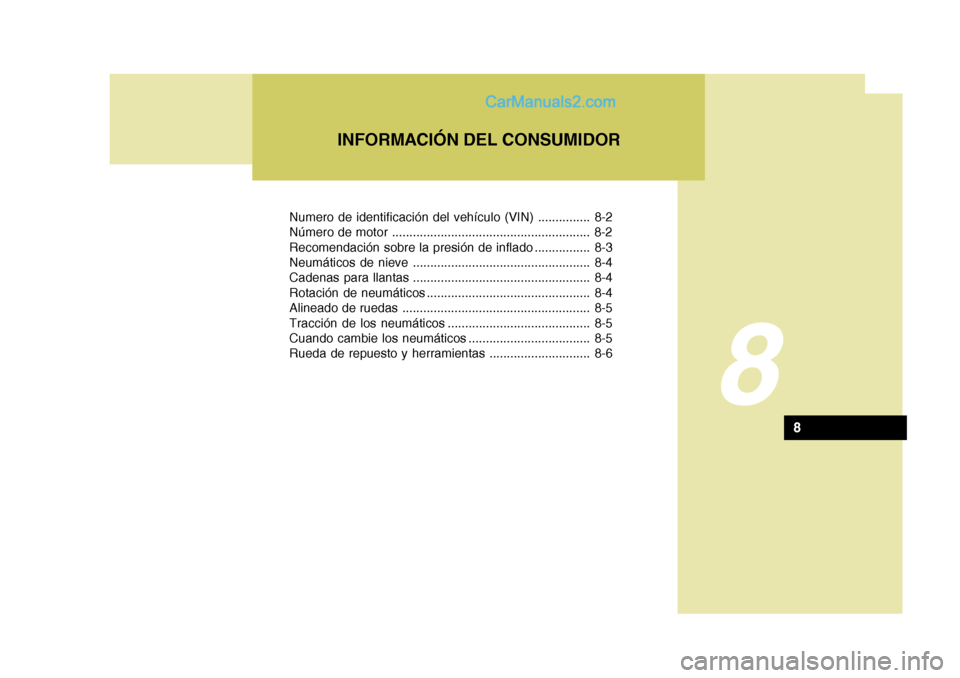

INFORMACIÓN DEL CONSUMIDOR
8
Numero de identificación del vehículo (VIN) ............... 8-2
Número de motor ......................................................... 8-2
Recomendación sobre la presión de inflado ................ 8-3
Neumáticos de nieve ................................................... 8-4
Cadenas para llantas ................................................... 8-4
Rotación de neumáticos ............................................... 8-4
Alineado de ruedas ...................................................... 8-5
Tracción de los neumáticos ......................................... 8-5
Cuando cambie los neumáticos ................................... 8-5
Rueda de repuesto y herramientas ............................. 8-6

8INFORMACIÓN DEL CONSUMIDOR

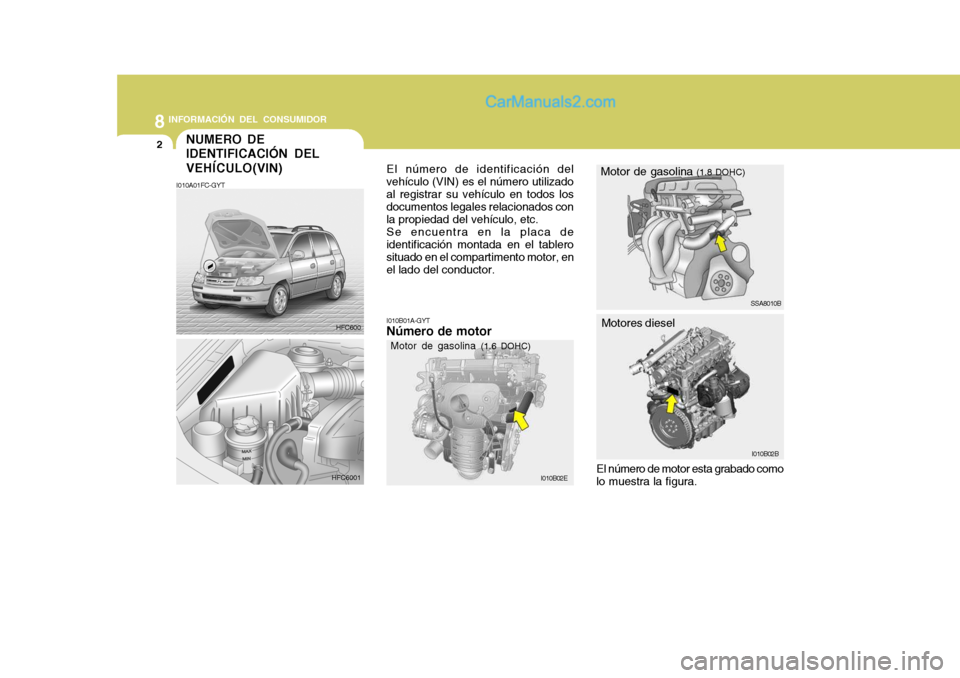

2NUMERO DE IDENTIFICACIÓN DEL VEHÍCULO(VIN)
I010B01A-GYT Número de motor
I010A01FC-GYT
El número de identificación del
vehículo (VIN) es el número utilizado al registrar su vehículo en todos los documentos legales relacionados con la propiedad del vehículo, etc.
Se encuentra en la placa de
identificación montada en el tablerosituado en el compartimento motor, enel lado del conductor.
HFC6001
HFC600
Motor de gasolina (1.6 DOHC)
I010B02E
SSA8010B
Motores diesel
Motor de gasolina
(1.8 DOHC)
I010B02B
El número de motor esta grabado como lo muestra la figura.

8
INFORMACIÓN DEL CONSUMIDOR
3

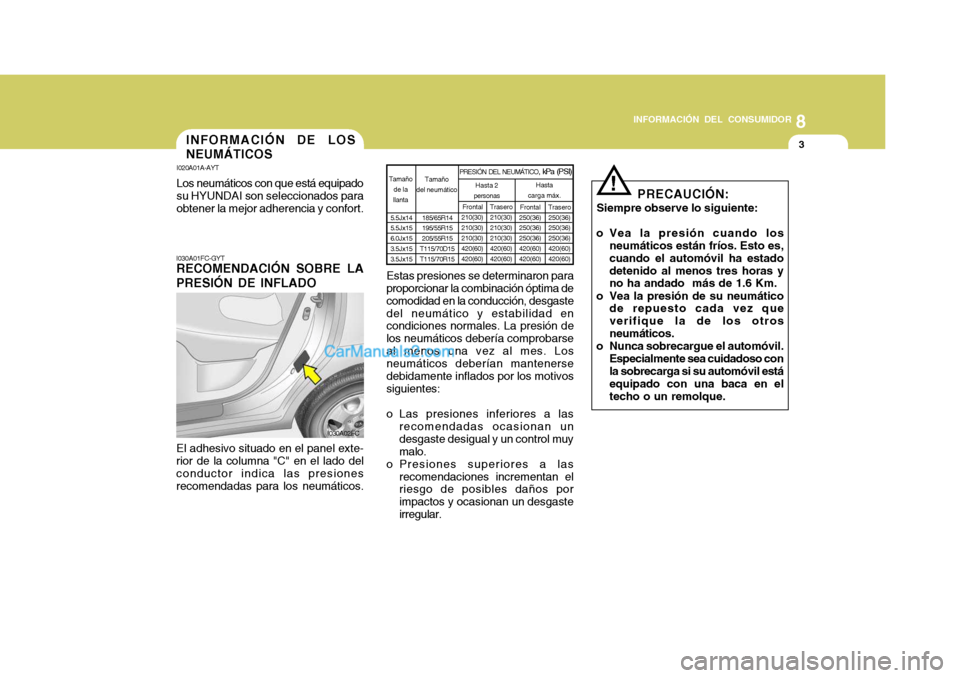

I030A01FC-GYT RECOMENDACIÓN SOBRE LA PRESIÓN DE INFLADO
El adhesivo situado en el panel exte- rior de la columna "C" en el lado del conductor indica las presionesrecomendadas para los neumáticos. I030A02FC
INFORMACIÓN DE LOS NEUMÁTICOS
I020A01A-AYT Los neumáticos con que está equipado su HYUNDAI son seleccionados paraobtener la mejor adherencia y confort. 5.5Jx14 5.5Jx15 6.0Jx153.5Jx153.5Jx15Tamaño
del neumático
Tamaño
de la
llanta PRESIÓN DEL NEUMÁTICO
, kPa (PSI)
185/65R14 195/55R15 205/55R15
T115/70D15T115/70R15 Trasero
210(30)210(30)210(30)420(60) 420(60) Frontal
250(36)250(36) 250(36)420(60)420(60)
Hasta 2
personas Hasta
carga máx.
Trasero250(36) 250(36) 250(36)420(60)420(60)
Frontal
210(30)210(30) 210(30) 420(60)420(60)
Estas presiones se determinaron para proporcionar la combinación óptima de comodidad en la conducción, desgastedel neumático y estabilidad en condiciones normales. La presión de los neumáticos debería comprobarseal menos una vez al mes. Los neumáticos deberían mantenerse debidamente inflados por los motivossiguientes:
o Las presiones inferiores a las
recomendadas ocasionan un desgaste desigual y un control muymalo.
o Presiones superiores a las recomendaciones incrementan el riesgo de posibles daños por impactos y ocasionan un desgasteirregular.
! PRECAUCIÓN:
Siempre observe lo siguiente:
o Vea la presión cuando los neumáticos están fríos. Esto es, cuando el automóvil ha estadodetenido al menos tres horas y no ha andado más de 1.6 Km.
o Vea la presión de su neumático de repuesto cada vez que verifique la de los otrosneumáticos.
o Nunca sobrecargue el automóvil. Especialmente sea cuidadoso con la sobrecarga si su automóvil está equipado con una baca en eltecho o un remolque.

8INFORMACIÓN DEL CONSUMIDOR
4
HA1409
Rueda de repuesto

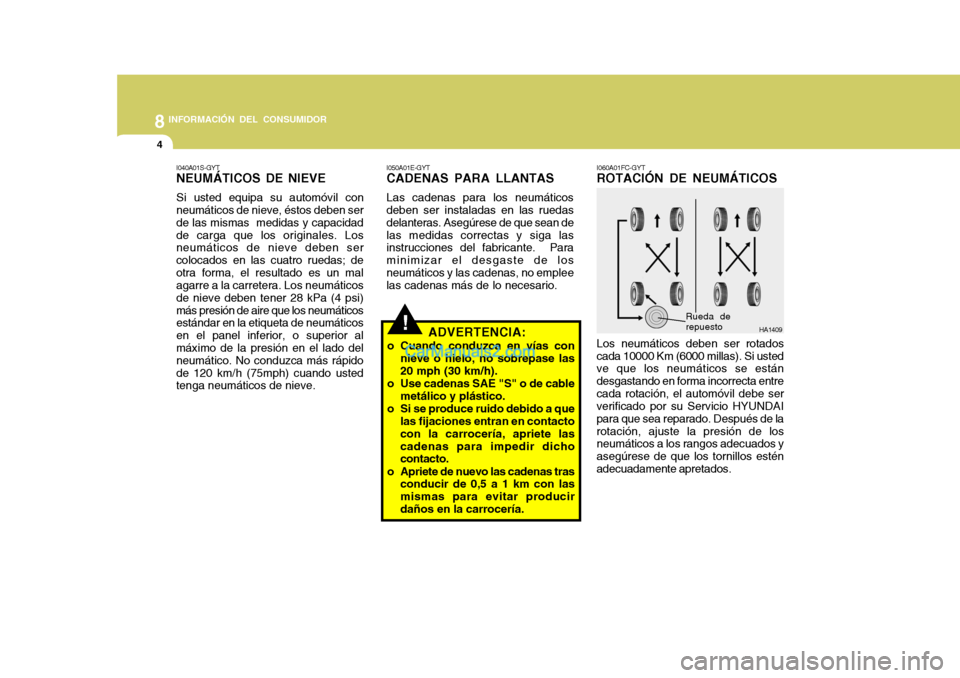

I050A01E-GYT CADENAS PARA LLANTAS Las cadenas para los neumáticos deben ser instaladas en las ruedas delanteras. Asegúrese de que sean delas medidas correctas y siga las instrucciones del fabricante. Para minimizar el desgaste de losneumáticos y las cadenas, no emplee las cadenas más de lo necesario.!ADVERTENCIA:
o Cuando conduzca en vías con nieve o hielo, no sobrepase las 20 mph (30 km/h).
o Use cadenas SAE "S" o de cable
metálico y plástico.
o Si se produce ruido debido a que las fijaciones entran en contactocon la carrocería, apriete lascadenas para impedir dicho contacto.
o Apriete de nuevo las cadenas tras conducir de 0,5 a 1 km con las mismas para evitar producirdaños en la carrocería. I060A01FC-GYT ROTACIÓN DE NEUMÁTICOS
Los neumáticos deben ser rotados cada 10000 Km (6000 millas). Si usted ve que los neumáticos se están desgastando en forma incorrecta entrecada rotación, el automóvil debe ser verificado por su Servicio HYUNDAI para que sea reparado. Después de larotación, ajuste la presión de los neumáticos a los rangos adecuados y asegúrese de que los tornillos esténadecuadamente apretados.
I040A01S-GYT NEUMÁTICOS DE NIEVE
Si usted equipa su automóvil con
neumáticos de nieve, éstos deben ser de las mismas medidas y capacidadde carga que los originales. Los neumáticos de nieve deben ser colocados en las cuatro ruedas; deotra forma, el resultado es un mal agarre a la carretera. Los neumáticos de nieve deben tener 28 kPa (4 psi)más presión de aire que los neumáticos estándar en la etiqueta de neumáticos en el panel inferior, o superior al máximo de la presión en el lado del neumático. No conduzca más rápidode 120 km/h (75mph) cuando usted tenga neumáticos de nieve.

8
INFORMACIÓN DEL CONSUMIDOR
5
!

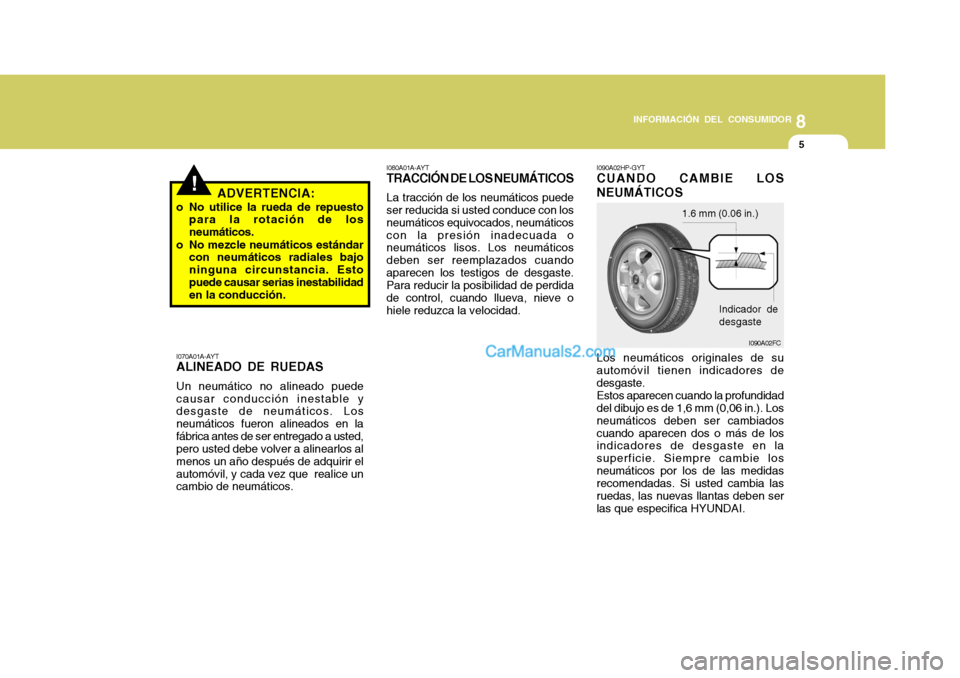

I070A01A-AYT ALINEADO DE RUEDAS Un neumático no alineado puede causar conducción inestable y desgaste de neumáticos. Los neumáticos fueron alineados en lafábrica antes de ser entregado a usted, pero usted debe volver a alinearlos al menos un año después de adquirir elautomóvil, y cada vez que realice un cambio de neumáticos. ADVERTENCIA:
o No utilice la rueda de repuesto para la rotación de los neumáticos.
o No mezcle neumáticos estándar con neumáticos radiales bajoninguna circunstancia. Estopuede causar serias inestabilidad en la conducción. I080A01A-AYT TRACCIÓN DE LOS NEUMÁTICOS La tracción de los neumáticos puede ser reducida si usted conduce con los neumáticos equivocados, neumáticoscon la presión inadecuada o neumáticos lisos. Los neumáticos deben ser reemplazados cuandoaparecen los testigos de desgaste. Para reducir la posibilidad de perdida de control, cuando llueva, nieve ohiele reduzca la velocidad. I090A02HP-GYT CUANDO CAMBIE LOS NEUMÁTICOS
1.6 mm (0.06 in.)
Indicador de desgasteI090A02FC
Los neumáticos originales de su automóvil tienen indicadores de desgaste. Estos aparecen cuando la profundidad del dibujo es de 1,6 mm (0,06 in.). Los neumáticos deben ser cambiadoscuando aparecen dos o más de los indicadores de desgaste en la superficie. Siempre cambie losneumáticos por los de las medidas recomendadas. Si usted cambia las ruedas, las nuevas llantas deben serlas que especifica HYUNDAI.

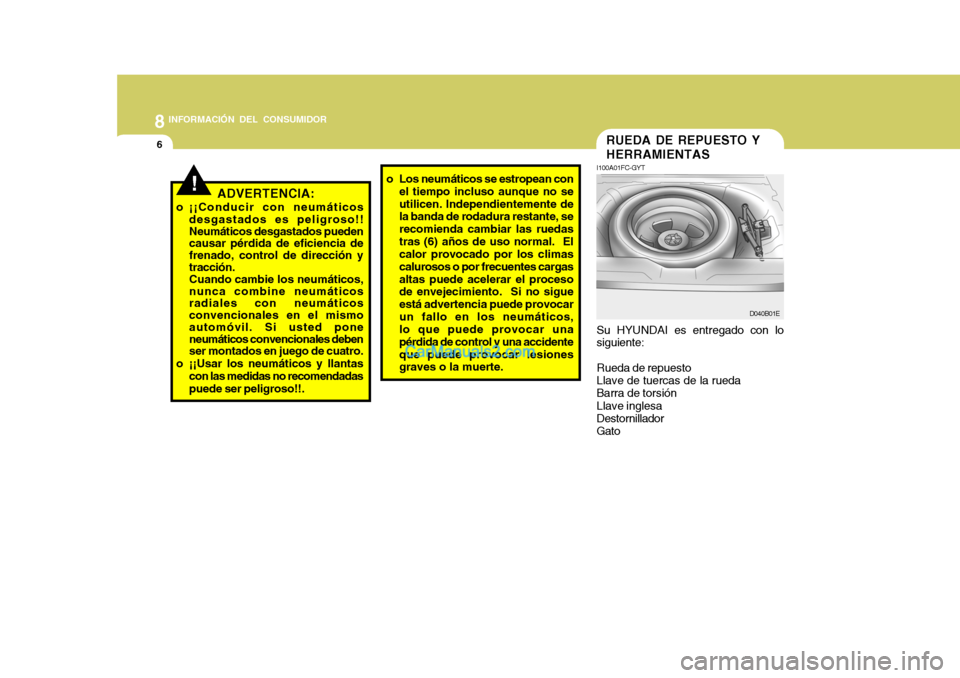

8INFORMACIÓN DEL CONSUMIDOR
6
D040B01E
I100A01FC-GYT
RUEDA DE REPUESTO Y HERRAMIENTAS
Su HYUNDAI es entregado con lo siguiente: Rueda de repuesto Llave de tuercas de la rueda Barra de torsión Llave inglesa Destornillador Gato
o Los neumáticos se estropean con
el tiempo incluso aunque no se utilicen. Independientemente de la banda de rodadura restante, se recomienda cambiar las ruedastras (6) años de uso normal. El calor provocado por los climas calurosos o por frecuentes cargasaltas puede acelerar el proceso de envejecimiento. Si no sigue está advertencia puede provocarun fallo en los neumáticos, lo que puede provocar una pérdida de control y una accidenteque puede provocar lesiones graves o la muerte.
!ADVERTENCIA:
o ¡¡Conducir con neumáticos desgastados es peligroso!! Neumáticos desgastados pueden causar pérdida de eficiencia de frenado, control de dirección y tracción. Cuando cambie los neumáticos,nunca combine neumáticos radiales con neumáticos convencionales en el mismo automóvil. Si usted pone neumáticos convencionales deben ser montados en juego de cuatro.
o ¡¡Usar los neumáticos y llantas con las medidas no recomendadas puede ser peligroso!!.
