8INFORMAÇÕES DO CONSUMIDOR
4

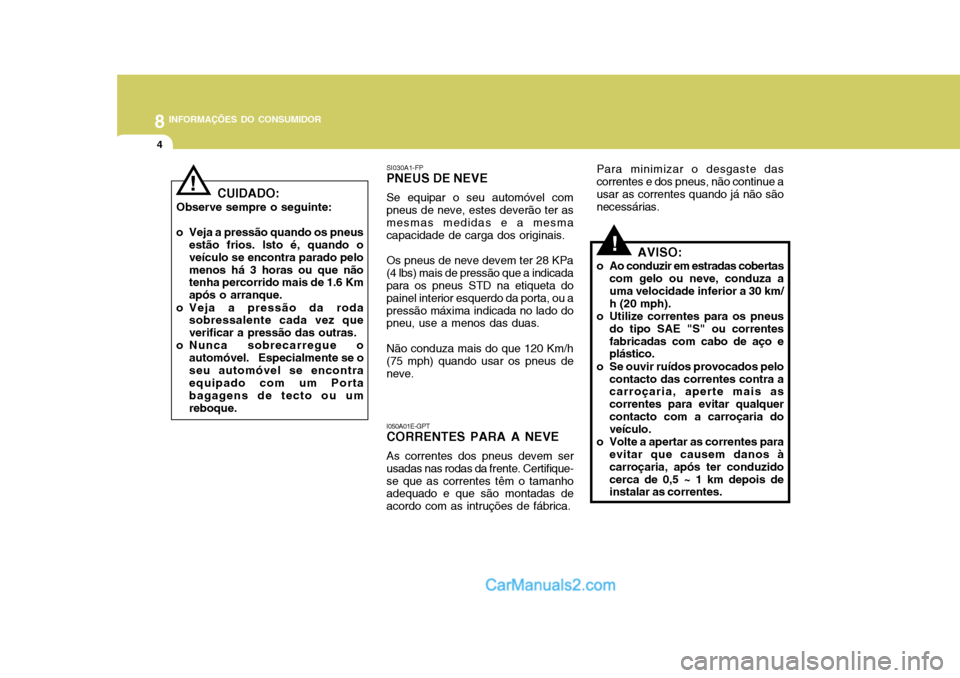

I050A01E-GPT CORRENTES PARA A NEVE As correntes dos pneus devem ser usadas nas rodas da frente. Certifique-se que as correntes têm o tamanho adequado e que são montadas de acordo com as intruções de fábrica.
SI030A1-FP PNEUS DE NEVE Se equipar o seu automóvel com pneus de neve, estes deverão ter as mesmas medidas e a mesma capacidade de carga dos originais. Os pneus de neve devem ter 28 KPa (4 lbs) mais de pressão que a indicada para os pneus STD na etiqueta do painel interior esquerdo da porta, ou apressão máxima indicada no lado do pneu, use a menos das duas. Não conduza mais do que 120 Km/h (75 mph) quando usar os pneus deneve.
!
CUIDADO:
Observe sempre o seguinte:
o Veja a pressão quando os pneus estão frios. Isto é, quando o veículo se encontra parado pelomenos há 3 horas ou que não tenha percorrido mais de 1.6 Km após o arranque.
o Veja a pressão da roda sobressalente cada vez queverificar a pressão das outras.
o Nunca sobrecarregue o automóvel. Especialmente se oseu automóvel se encontra equipado com um Porta bagagens de tecto ou umreboque.
!AVISO:
o Ao conduzir em estradas cobertas com gelo ou neve, conduza a uma velocidade inferior a 30 km/ h (20 mph).
o Utilize correntes para os pneus do tipo SAE "S" ou correntesfabricadas com cabo de aço e plástico.
o Se ouvir ruídos provocados pelo contacto das correntes contra acarroçaria, aperte mais as correntes para evitar qualquercontacto com a carroçaria do veículo.
o Volte a apertar as correntes para evitar que causem danos à carroçaria, após ter conduzidocerca de 0,5 ~ 1 km depois de instalar as correntes.
Para minimizar o desgaste das correntes e dos pneus, não continue ausar as correntes quando já não são necessárias.

8
INFORMAÇÕES DO CONSUMIDOR
5

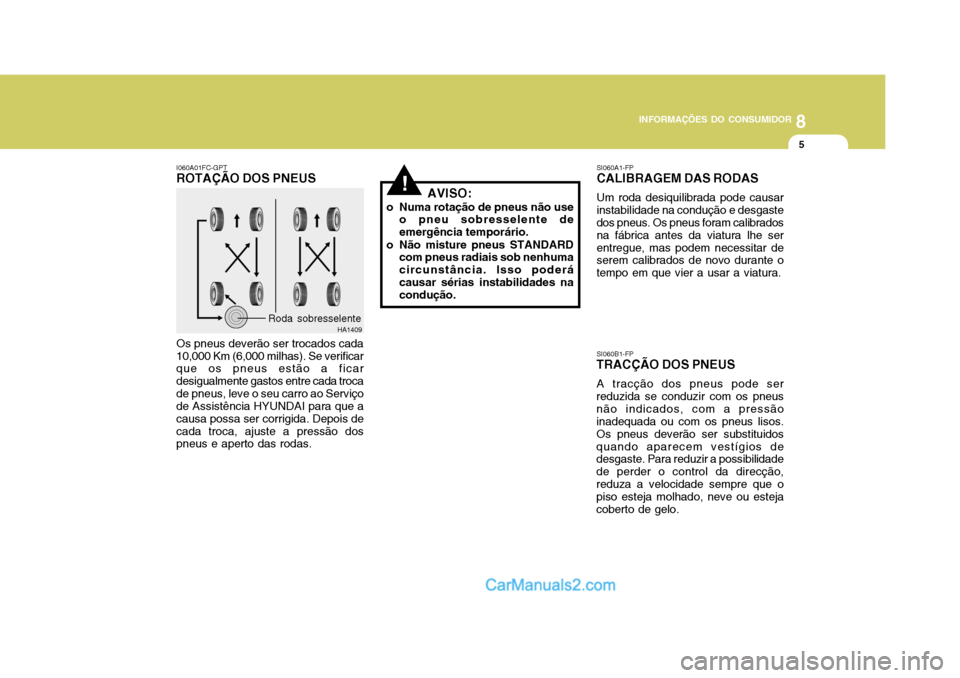

HA1409Roda sobresselente SI060A1-FP CALIBRAGEM DAS RODAS Um roda desiquilibrada pode causar instabilidade na condução e desgaste dos pneus. Os pneus foram calibrados na fábrica antes da viatura lhe serentregue, mas podem necessitar de serem calibrados de novo durante o tempo em que vier a usar a viatura. SI060B1-FP
TRACÇÃO DOS PNEUS
A tracção dos pneus pode ser
reduzida se conduzir com os pneus não indicados, com a pressão inadequada ou com os pneus lisos. Os pneus deverão ser substituidosquando aparecem vestígios de desgaste. Para reduzir a possibilidade de perder o control da direcção,reduza a velocidade sempre que o piso esteja molhado, neve ou esteja coberto de gelo.
I060A01FC-GPT
ROTAÇÃO DOS PNEUS
Os pneus deverão ser trocados cada10,000 Km (6,000 milhas). Se verificar que os pneus estão a ficar desigualmente gastos entre cada trocade pneus, leve o seu carro ao Serviço de Assistência HYUNDAI para que a causa possa ser corrigida. Depois decada troca, ajuste a pressão dos pneus e aperto das rodas.
!AVISO:
o Numa rotação de pneus não use o pneu sobresselente de emergência temporário.
o Não misture pneus STANDARD com pneus radiais sob nenhumacircunstância. Isso poderácausar sérias instabilidades na condução.

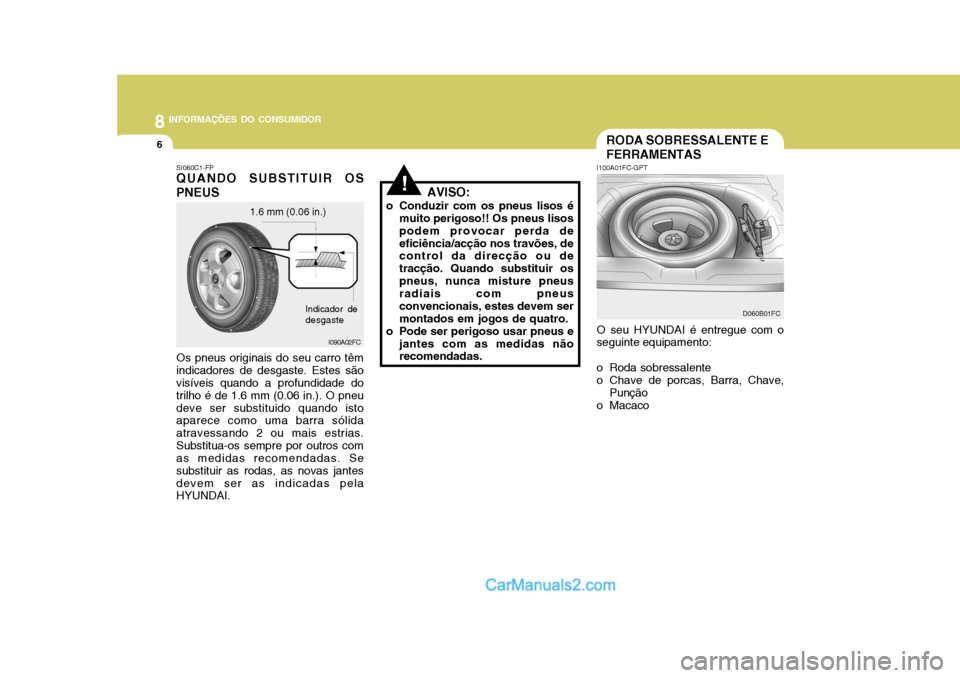

8INFORMAÇÕES DO CONSUMIDOR
6RODA SOBRESSALENTE E FERRAMENTAS
I100A01FC-GPT O seu HYUNDAI é entregue com o
seguinte equipamento:
o Roda sobressalente
o Chave de porcas, Barra, Chave, Punção
o Macaco D060B01FC
!AVISO:
o Conduzir com os pneus lisos é muito perigoso!! Os pneus lisos podem provocar perda deeficiência/acção nos travões, de control da direcção ou de tracção. Quando substituir ospneus, nunca misture pneus radiais com pneus convencionais, estes devem sermontados em jogos de quatro.
o Pode ser perigoso usar pneus e
jantes com as medidas não recomendadas.
1.6 mm (0.06 in.)
Indicador de desgasteI090A02FC
SI060C1-FP QUANDO SUBSTITUIR OS PNEUS Os pneus originais do seu carro têm indicadores de desgaste. Estes são visíveis quando a profundidade do trilho é de 1.6 mm (0.06 in.). O pneudeve ser substituido quando isto aparece como uma barra sólida atravessando 2 ou mais estrias.Substitua-os sempre por outros com as medidas recomendadas. Se substituir as rodas, as novas jantesdevem ser as indicadas pela HYUNDAI.

9

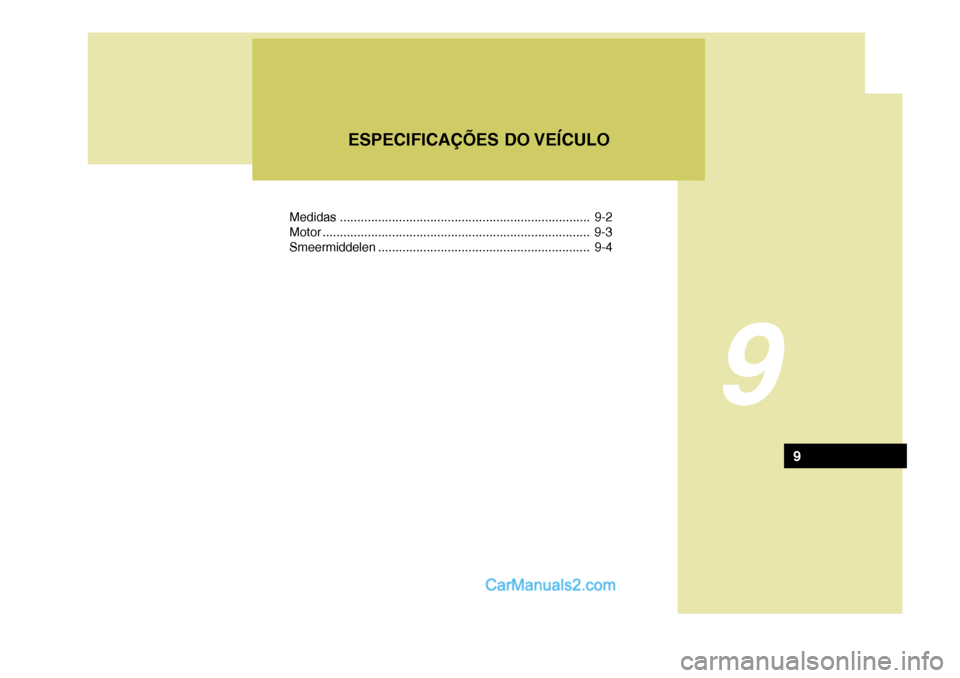

ESPECIFICAÇÕES DO VEÍCULO
9
Medidas........................................................................ 9-2
Motor ... ........................................................... ............... 9-3
Smeermiddel en ............................................................. 9-4

9 ESPECIFICAÇÕES DO VEÍCULO
2

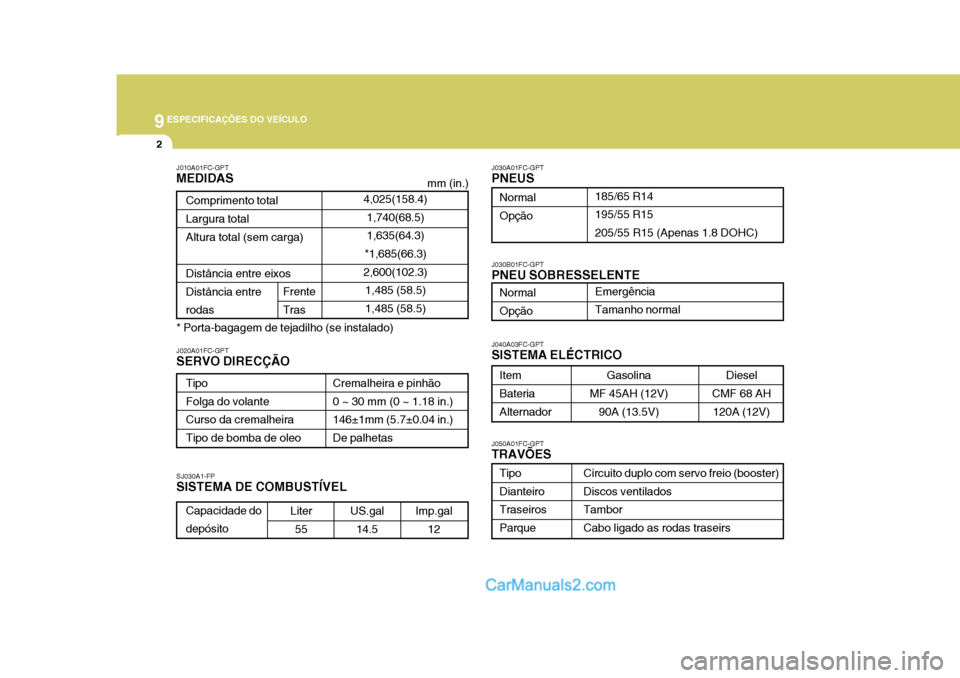

J010A01FC-GPT MEDIDAS
4,025(158.4)1,740(68.5) 1,635(64.3)
*1,685(66.3)
2,600(102.3) 1,485 (58.5)1,485 (58.5)
Comprimento totalLargura total Altura total (sem carga) Diståncia entre eixos Diståncia entre rodas
Frente Tras
Tipo Folga do volanteCurso da cremalheira Tipo de bomba de oleo
Cremalheira e pinhão0 ~ 30 mm (0 ~ 1.18 in.) 146±1mm (5.7±0.04 in.)De palhetas
SJ030A1-FP SISTEMA DE COMBUSTÍVEL
J020A01FC-GPTSERVO DIRECÇÃO J030A01FC-GPTPNEUS
185/65 R14 195/55 R15205/55 R15 (Apenas 1.8 DOHC)
NormalOpção
J050A01FC-GPT TRAVÕES Circuito duplo com servo freio (booster) Discos ventiladosTambor Cabo ligado as rodas traseirs
Tipo DianteiroTraseiros Parque
Item Bateria Alternador
J040A03FC-GPT SISTEMA ELÉCTRICO
Gasolina
MF 45AH (12V) 90A (13.5V)
mm (in.)
Capacidade do depósitoLiter
55 US.gal
14.5 Imp.gal
12
Diesel
CMF 68 AH 120A (12V)
* Porta-bagagem de tejadilho (se instalado) J030B01FC-GPT PNEU SOBRESSELENTE
Emergência Tamanho normal
NormalOpção

9
ESPECIFICAÇÕES DO VEÍCULO

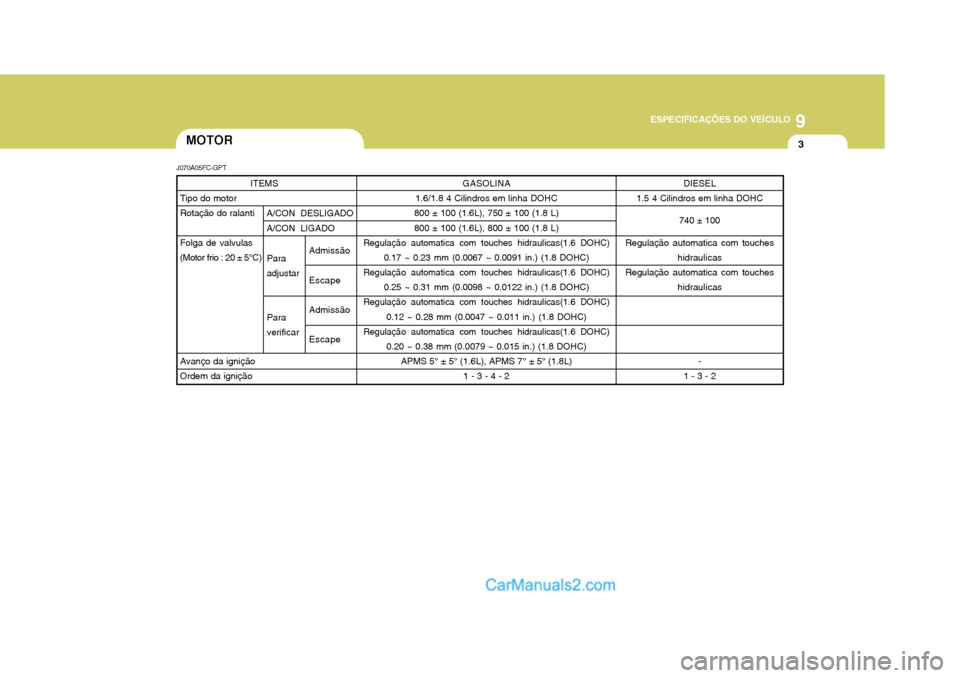

3MOTOR
ITEMS
Tipo do motor Rotação do ralanti Folga de valvulas
(Motor frio : 20 ± 5°C)
Avanço da ignição Ordem da ignição DIESEL
1.5 4 Cilindros em linha DOHC
740 ± 100
Regulação automatica com touches hidraulicas
Regulação automatica com touches hidraulicas
-
1 - 3 - 2
Admissão Escape Admissão Escape
Para adjustar Para verificar GASOLINA
1.6/1.8 4 Cilindros em linha DOHC
800 ± 100 (1.6L), 750 ± 100 (1.8 L) 800 ± 100 (1.6L), 800 ± 100 (1.8 L)
Regulação automatica com touches hidraulicas(1.6 DOHC) 0.17 ~ 0.23 mm (0.0067 ~ 0.0091 in.) (1.8 DOHC)
Regulação automatica com touches hidraulicas(1.6 DOHC) 0.25 ~ 0.31 mm (0.0098 ~ 0.0122 in.) (1.8 DOHC)
Regulação automatica com touches hidraulicas(1.6 DOHC)
0.12 ~ 0.28 mm (0.0047 ~ 0.011 in.) (1.8 DOHC)
Regulação automatica com touches hidraulicas(1.6 DOHC)
0.20 ~ 0.38 mm (0.0079 ~ 0.015 in.) (1.8 DOHC)
APMS 5° ± 5° (1.6L), APMS 7° ± 5° (1.8L) 1 - 3 - 4 - 2
A/CON DESLIGADOA/CON LIGADO
J070A05FC-GPT

9 ESPECIFICAÇÕES DO VEÍCULO

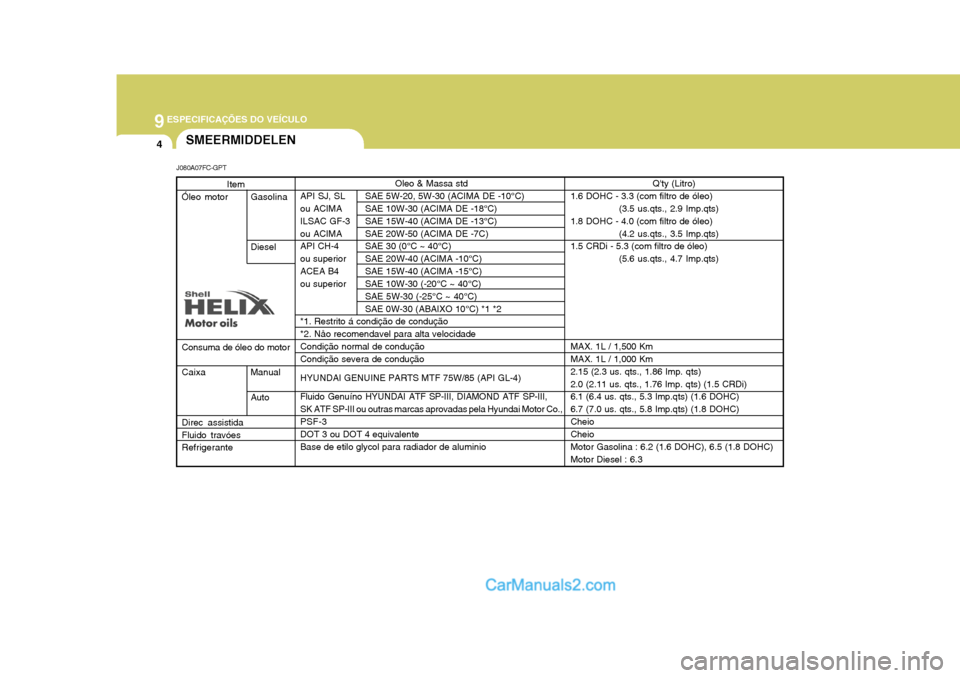

4SMEERMIDDELEN
Oleo & Massa std
API SJ, SL SAE 5W-20, 5W-30 (ACIMA DE -10°C)
ou ACIMA SAE 10W-30 (ACIMA DE -18°C)
ILSAC GF-3 SAE 15W-40 (ACIMA DE -13°C)
ou ACIMA SAE 20W-50 (ACIMA DE -7C)
API CH-4 SAE 30 (0°C ~ 40°C)
ou superior SAE 20W-40 (ACIMA -10°C)
ACEA B4 SAE 15W-40 (ACIMA -15°C)
ou superior SAE 10W-30 (-20°C ~ 40°C) SAE 5W-30 (-25°C ~ 40°C) SAE 0W-30 (ABAIXO 10°C) *1 *2
*1. Restrito á condição de condução*2. Nåo recomendavel para alta velocidadeCondição normal de condução Condição severa de condução HYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4) Fluido Genuíno HYUNDAI ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III ou outras marcas aprovadas pela Hyundai Motor Co.,PSF-3 DOT 3 ou DOT 4 equivalente Base de etilo glycol para radiador de aluminio
J080A07FC-GPT
Item
Óleo motor Gasolina Diesel
Consuma de óleo do motor Caixa Manual Auto
Direc assistida Fluido travóes Refrigerante
Q'ty (Litro)
1.6 DOHC - 3.3 (com filtro de óleo) (3.5 us.qts., 2.9 Imp.qts)
1.8 DOHC - 4.0 (com filtro de óleo) (4.2 us.qts., 3.5 Imp.qts)
1.5 CRDi - 5.3 (com filtro de óleo)
(5.6 us.qts., 4.7 Imp.qts)
MAX. 1L / 1,500 Km MAX. 1L / 1,000 Km 2.15 (2.3 us. qts., 1.86 Imp. qts)2.0 (2.11 us. qts., 1.76 Imp. qts) (1.5 CRDi) 6.1 (6.4 us. qts., 5.3 Imp.qts) (1.6 DOHC) 6.7 (7.0 us. qts., 5.8 Imp.qts) (1.8 DOHC)Cheio Cheio Motor Gasolina : 6.2 (1.6 DOHC), 6.5 (1.8 DOHC)Motor Diesel : 6.3

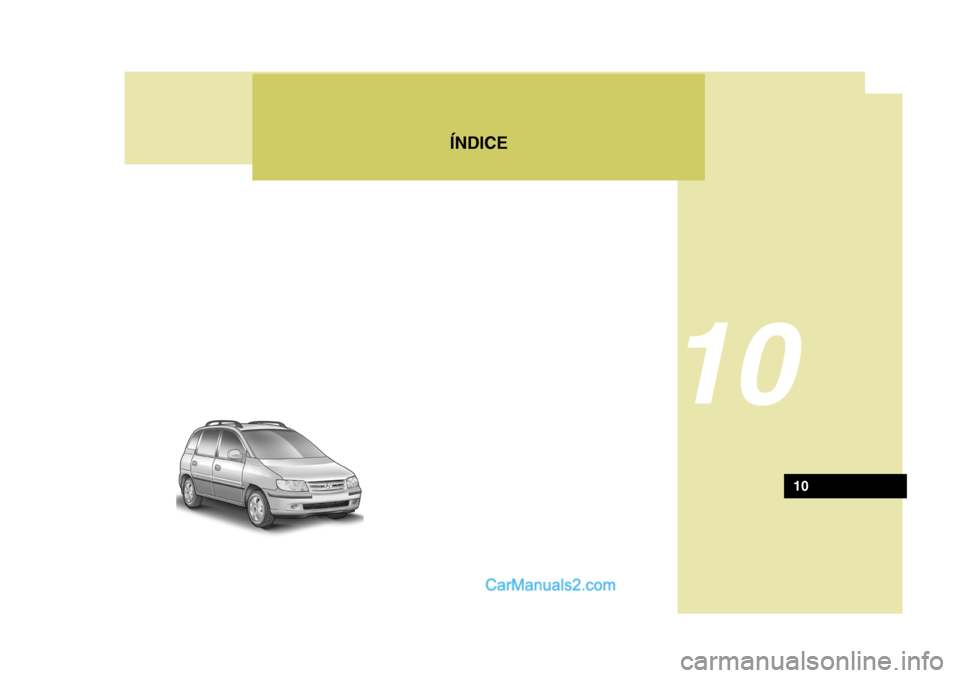

ÍNDICE
10
10

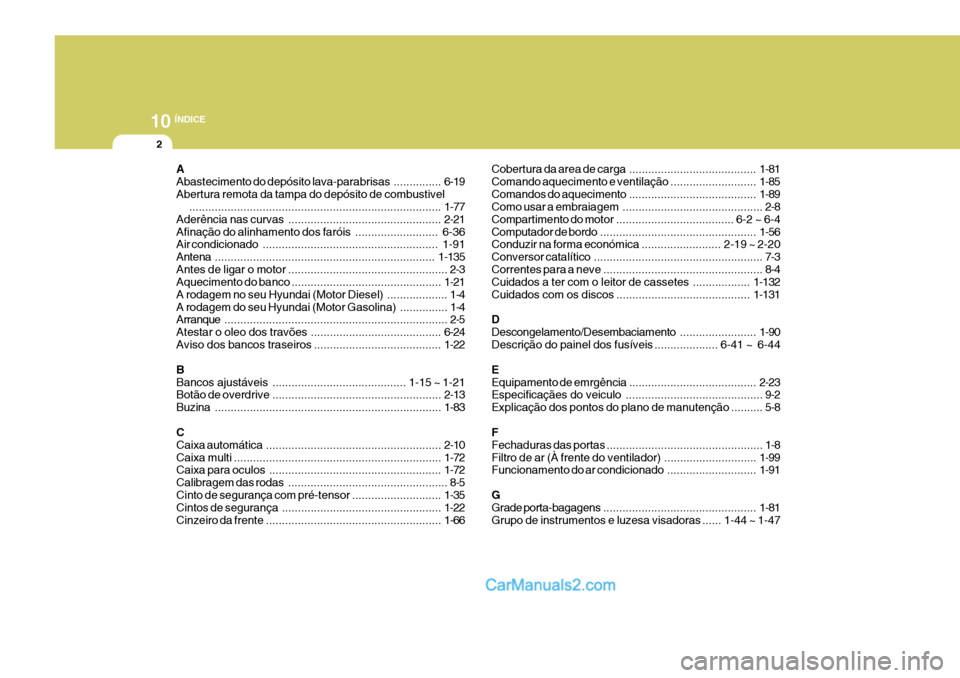

10ÍNDICE
2
A Abastecimento do depósito lava-parabrisas ...............6-19
Abertura remota da tampa do depósito de combustivel ............................................................................... 1-77
Aderência nas curvas ................................................ 2-21
Afinação do alinhamento dos faróis .......................... 6-36
Air condicionado ....................................................... 1-91
Antena ..................................................................... 1-135
Antes de ligar o motor .................................................. 2-3
Aquecimento do banco ............................................... 1-21
A rodagem no seu Hyundai (Motor Diesel) ................... 1-4
A rodagem do seu Hyundai (Motor Gasolina) ............... 1-4
Arranque ...................................................................... 2-5
Atestar o oleo dos travões ......................................... 6-24
Aviso dos bancos traseiros ........................................ 1-22
B
Bancos ajustáveis .......................................... 1-15 ~ 1-21 Botão de over drive ..................................................... 2-13
Buzina ....................................................................... 1-83
C Caixa aut omática ....................................................... 2-10
Caixa multi ................................................................. 1-72
Caixa para oculos ...................................................... 1-72
Calibragem das rodas .................................................. 8-5
Cinto de segurança com pré-tensor ............................ 1-35
Cintos de segurança .................................................. 1-22
Cinzeiro da frente ....................................................... 1-66Cobertura da area de carga ........................................
1-81
Comando aquecimento e ventilação ........................... 1-85
Comandos do aquecimento .. ......................................1-89
Como usar a embraiagem ............................................ 2-8
Compartimento do motor ..................................... 6-2 ~ 6-4
Computador de bordo ................................................. 1-56
Conduzir na forma económica ......................... 2-19 ~ 2-20
Conversor cat alítico ..................................................... 7-3
Correntes par a a neve .................................................. 8-4
Cuidados a ter com o leitor de cassetes .................. 1-132
Cuidados com os discos .......................................... 1-131
DDescongelamento/Desembaciamento ........................1-90
Descrição do painel dos fusíveis .................... 6-41 ~ 6-44
E
Equipamento de emrgência ....... .................................2-23
Especificaçães do veiculo ........................................... 9-2
Explicação dos pontos do plano de manutenção .......... 5-8
FFechaduras das portas ................................................. 1-8
Filtro de ar (À frente do ventilador) ............................. 1-99
Funcionamento do ar condicionado ............................1-91
G Grade porta-bagagens ................................................ 1-81
Grupo de instrumentos e luzesa visadoras ...... 1-44 ~ 1-47

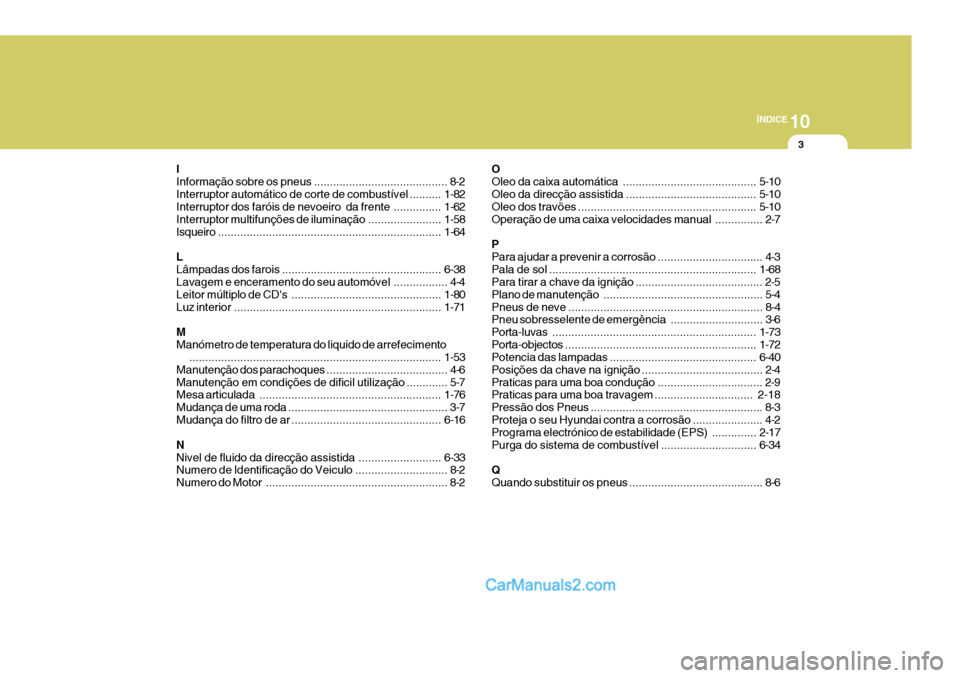

10
ÍNDICE
3
I
Informação sobre os pneus .......................................... 8-2
Interruptor automático de corte de combustível .......... 1-82
Interruptor dos faróis de nevoeiro da frente ...............1-62
Interruptor multifunções de iluminação .......................1-58
Isqueiro ...................................................................... 1-64
LLâmpadas dos farois .................................................. 6-38
Lavagem e enceramento do seu automóvel ................. 4-4
Leitor múltiplo de CD's ............................................... 1-80
Luz inte rior ................................................................. 1-71
MManómetro de temperatura do liquido de arrefecimento ............................................................................... 1-53
Manutenção dos parachoques ...................................... 4-6
Manutenção em condições de dificil utilização ............. 5-7
Mesa articulada ......................................................... 1-76
Mudança de uma r oda .................................................. 3-7
Mudança do filtro de ar ............................................... 6-16
NNivel de fluido da direcção assistida ..........................6-33
Numero de Identificação do Veiculo ............................. 8-2
Numero do Motor ......................................................... 8-2 O
Oleo da caixa automática ..........................................
5-10
Oleo da direcção assistida ......................................... 5-10
Oleo dos travões ........................................................ 5-10
Operação de uma caixa vel ocidades manual ............... 2-7
PPara ajudar a prevenir a corrosão ................................. 4-3
Pala de sol ................................................................. 1-68
Para tirar a chave da ignição ........................................ 2-5Plano de manutenção .................................................. 5-4
Pneus de neve ............................................................. 8-4 Pneu sobresselente de emergência ............................. 3-6
Porta-luvas ................................................................ 1-73
Porta-objectos ............................................................ 1-72
Potencia das lampadas .............................................. 6-40
Posições da chave na ignição ...................................... 2-4
Praticas para uma boa condução ................................. 2-9
Praticas para uma boa travagem ............................... 2-18
Pressão do s Pneus ...................................................... 8-3
Proteja o seu Hyundai contra a corrosão ...................... 4-2
Programa electrónico de estabilidade (EPS) ..............2-17
Purga do sistema de combustível .............................. 6-34
Q
Quando substituir os pneus .......................................... 8-6
