Hyundai Matrix 2007 Manual do proprietário (in Portuguese)

CARACTERÍSTICAS DO SEU HYUNDAI1
37
1
37
1
37
CARACTERÍSTICAS DO SEU HYUNDAI
!AVISO:
o Os pré-tensores estão concebidos para funcionar apenas uma vez. Após a sua activação, os pré- tensores dos cintos de segurançadevem ser substituídos. Todos os cintos de segurança, de qualquer tipo, e que tenham sidoutilizados durante uma colisão, também devem ser substituídos.
o O conjunto do mecanismo do pré-
tensor do cinto de segurança ficaquente durante a sua activação. Não tocar nos conjuntos dos pré-tensores durante vários minutos após estes terem sido activados.
o Não tentar inspeccionar ousubstituir o pré-tensor dos cintos de segurança. Este procedimentodeve ser realizado exclusivamente por um concessionário autorizado Hyundai.
o Não dar pancadas no conjunto do pré-tensor do cinto de segurança.
o Não tentar efectuar qualquer tipo de manutenção ou reparação do sistema de pré-tensores dos cintos de segurança.
o O manuseamento incorrecto dos conjuntos dos pré-tensores doscintos de segurança, e a não leiturados avisos para não aplicar pancadas, modificar, inspeccionar, substituir ou reparar pode provocaruma utilização incorrecta ou activação inadvertida com risco de ferimentos graves.
o Utilizar sempre os cintos de segurança quando conduz ouutiliza um veículo motorizado.
acende quando a chave de ignição é rodada para a posição "ON, ou se fica acesa após se ter acendidoe apagado durante cerca de 6 segundos, ou se acende enquanto conduz o veículo, por favor dirija-se com a maior brevidade possível a um concessionário autorizado Hyundai e mande efectuar umaverificação do sistema de pré- tensores dos cintos de segurança e do SRS "airbag".
HFC1073

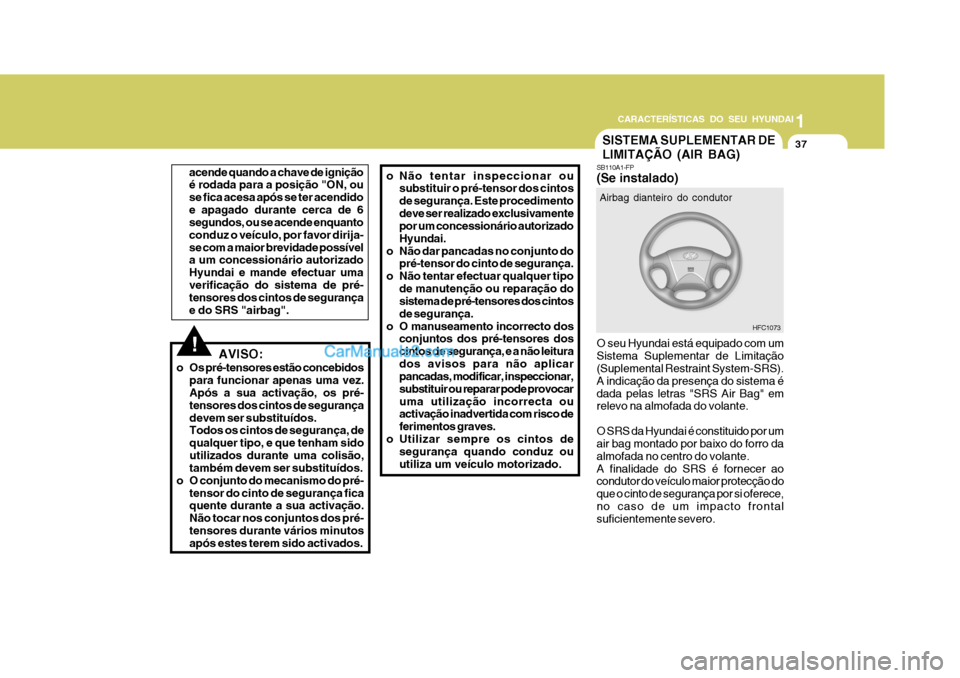

Airbag dianteiro do condutor
SISTEMA SUPLEMENTAR DE LIMITAÇÃO (AIR BAG)
SB110A1-FP (Se instalado) O seu Hyundai está equipado com um Sistema Suplementar de Limitação (Suplemental Restraint System-SRS). A indicação da presença do sistema édada pelas letras "SRS Air Bag" em relevo na almofada do volante. O SRS da Hyundai é constituido por um air bag montado por baixo do forro da almofada no centro do volante.A finalidade do SRS é fornecer ao condutor do veículo maior protecção do que o cinto de segurança por si oferece,no caso de um impacto frontal suficientemente severo.

1CARACTERÍSTICAS DO SEU HYUNDAI
38
B240C01FC
Impacto Traseiro
Impacto Lateral Capotamento
o Os airbags dianteiros não estão concebidos para serem accionados quando de impactos laterais, impacto traseiros ou em caso de capotamento. Em adição,os airbags não serão accionados em impactos frontais abaixo da velocidade limite deaccionamento. o Para a máxima protecção de
segurança em todos os tipos deacidentes, todos os ocupantes incluindo o condutor deverão sempre utilizar os respectivoscintos de segurança quer seja ou não fornecido air bag naquele lugar para minimizar o risco deferimentos graves ou morte em caso de acidente. Não se sente ou incline desnecessáriamente pertodo air bag.
NOTA: Leia a informação relativa ao SRS nas etiquetas fornecidas na parte de trás da pala de sol e no porta-luvas.
!AVISO:
o Tal como o nome implica, o SRS foi concebido para funcionar com, e em suplemento do sistema de cinto de segurança de três pontos do condutor e não em suasubstituição. Além disso, só se sxpande em determinadas condições de impacto frontalsuficientemente severas para causar ferimentos significativos dos ocupantes do veículo.
o O SRS não expando o air bag quando o ângulo de impacto formaior que 30º relativamente aoeixo longitudal frontal do veículo tais como em impactos laterais, por trás ou capotamento.

CARACTERÍSTICAS DO SEU HYUNDAI1
39
1
39
1
39
CARACTERÍSTICAS DO SEU HYUNDAI

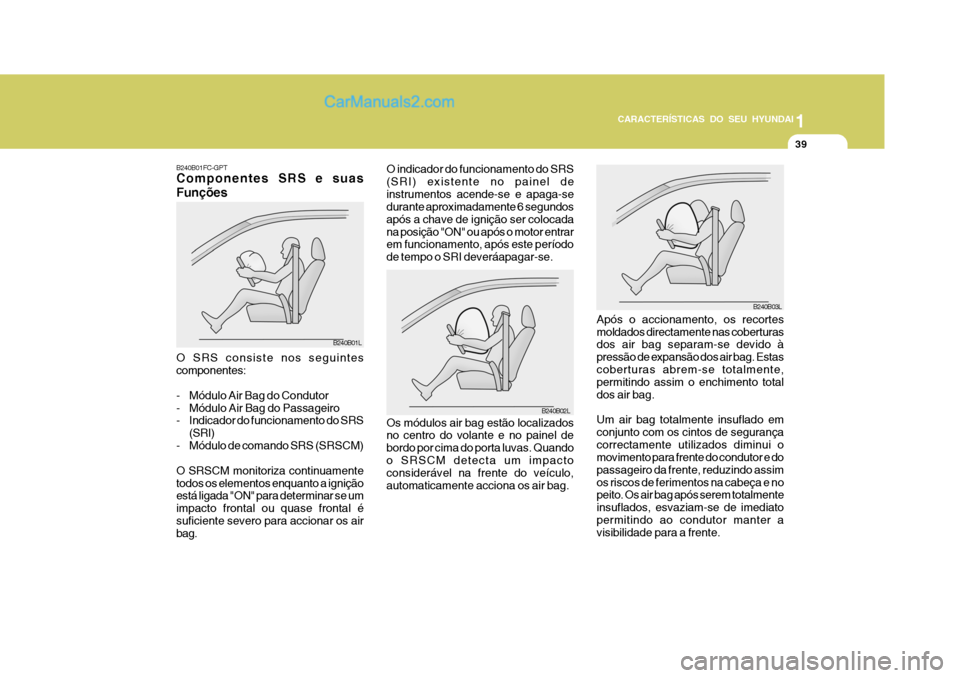

B240B01FC-GPT Componentes SRS e suas Funções
B240B01L
O SRS consiste nos seguintes componentes:
- Módulo Air Bag do Condutor
- Módulo Air Bag do Passageiro
- Indicador do funcionamento do SRS (SRI)
- Módulo de comando SRS (SRSCM) O SRSCM monitoriza continuamente todos os elementos enquanto a ignição está ligada "ON" para determinar se um impacto frontal ou quase frontal ésuficiente severo para accionar os air bag.
B240B02L
O indicador do funcionamento do SRS (SRI) existente no painel deinstrumentos acende-se e apaga-se durante aproximadamente 6 segundos após a chave de ignição ser colocadana posição "ON" ou após o motor entrar em funcionamento, após este período de tempo o SRI deveráapagar-se.
B240B03L
Após o accionamento, os recortes moldados directamente nas coberturas dos air bag separam-se devido à pressão de expansão dos air bag. Estascoberturas abrem-se totalmente, permitindo assim o enchimento total dos air bag. Um air bag totalmente insuflado em conjunto com os cintos de segurançacorrectamente utilizados diminui o movimento para frente do condutor e do passageiro da frente, reduzindo assimos riscos de ferimentos na cabeça e no peito. Os air bag após serem totalmente insuflados, esvaziam-se de imediatopermitindo ao condutor manter a visibilidade para a frente.
Os módulos air bag estão localizadosno centro do volante e no painel de bordo por cima do porta luvas. Quandoo SRSCM detecta um impacto considerável na frente do veículo, automaticamente acciona os air bag.

1CARACTERÍSTICAS DO SEU HYUNDAI
40
!
Airbag lado do passageiro B240B05L
CUIDADO:
Quando da montagem do recipiente com o ambientador líquido no inte-rior do veículo, não o colocar na proximidade do painel de instrumentos ou na superfície dopainel de bordo. Se houver uma fuga de líquido ambientador nua destas zonas (painel de instrumentos, painelde bordo ou ventiladores), pode danificar estes componentes. Se houver uma fuga de líquidoambientador numa destas zonas, lavá-las com água imediatamente.!AVISO:
o Quando o SRS é activado, poderá haver um ruído muito elevado e uma poeira fina será libertada nohabitáculo. Estas condições são normais e não representam qualquer perigo. No entanto, apoeira fina gerada durante o enchimento dos air bag pode causar irritações de pele. Ter ocuidado de lavar as mãos e a face cuidadosamente com água tépida e sabão após um acidente no qualos air bag tenham sido accionados.
o O SRS só pode funcionar quando a chave de ignição está na posição"ON". Se o SRI (indicador de funcionamento) do SRS não seacender, ou se estiver permanentemente aceso, após se ter acendido intermitentementedurante 6 segundos após ligar a ignição ou após o motor entrar em funcionamento, ou se se acenderenquanto conduz, o SRS não está a funcionar correctamente.!
Airbag lado do passageiro B240B04FC
CUIDADO:
Não deve instalar ou colocar quaisquer acessórios (porta-copos,etc) no painel do lado do passageiro acima do porta-luvas no caso do veículo estar equipado com airbagdo passageiro. Tais objectos podem transformar-se em projécteis perigosos e causar ferimentos se oairbag for accionado.

CARACTERÍSTICAS DO SEU HYUNDAI1
41
1
41
1
41
CARACTERÍSTICAS DO SEU HYUNDAI
Se isto suceder, dirigir-se imediatamente a um Agente ou Oficina Autorizada Hyundai e mandar inspeccionar o sistema.
o Antes de substituir um fusível ou desligar a bateria, rodar a chavede ignição para a posição "LOCK"e retirar a chave. Nunca substituir os fusíveis relacionados com o air bag quando a chave de igniçãoestá na posição "ON". O não cumprimento deste procedimento fará com que o indicador SRI dosistema SRS se acenda.
B990B02Y

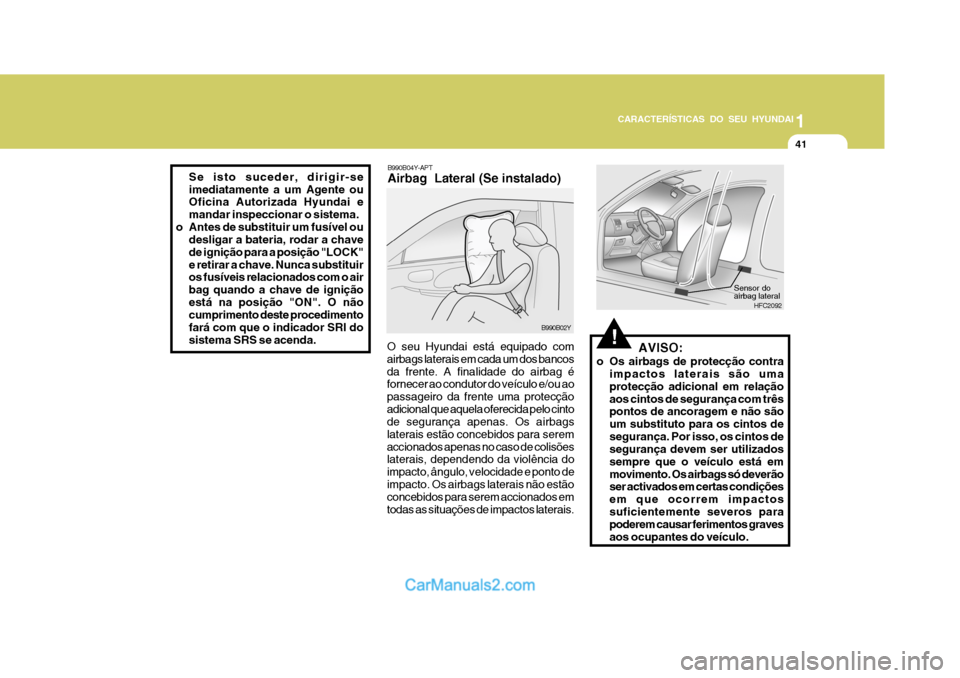

B990B04Y-APT Airbag Lateral (Se instalado)
O seu Hyundai está equipado com airbags laterais em cada um dos bancosda frente. A finalidade do airbag é fornecer ao condutor do veículo e/ou ao passageiro da frente uma protecçãoadicional que aquela oferecida pelo cinto de segurança apenas. Os airbags laterais estão concebidos para seremaccionados apenas no caso de colisões laterais, dependendo da violência do impacto, ângulo, velocidade e ponto deimpacto. Os airbags laterais não estão concebidos para serem accionados em todas as situações de impactos laterais.
!
HFC2092
Sensor do airbag lateral
AVISO:
o Os airbags de protecção contra impactos laterais são uma protecção adicional em relaçãoaos cintos de segurança com três pontos de ancoragem e não são um substituto para os cintos desegurança. Por isso, os cintos de segurança devem ser utilizados sempre que o veículo está emmovimento. Os airbags só deverão ser activados em certas condições em que ocorrem impactossuficientemente severos para poderem causar ferimentos graves aos ocupantes do veículo.

1CARACTERÍSTICAS DO SEU HYUNDAI
42

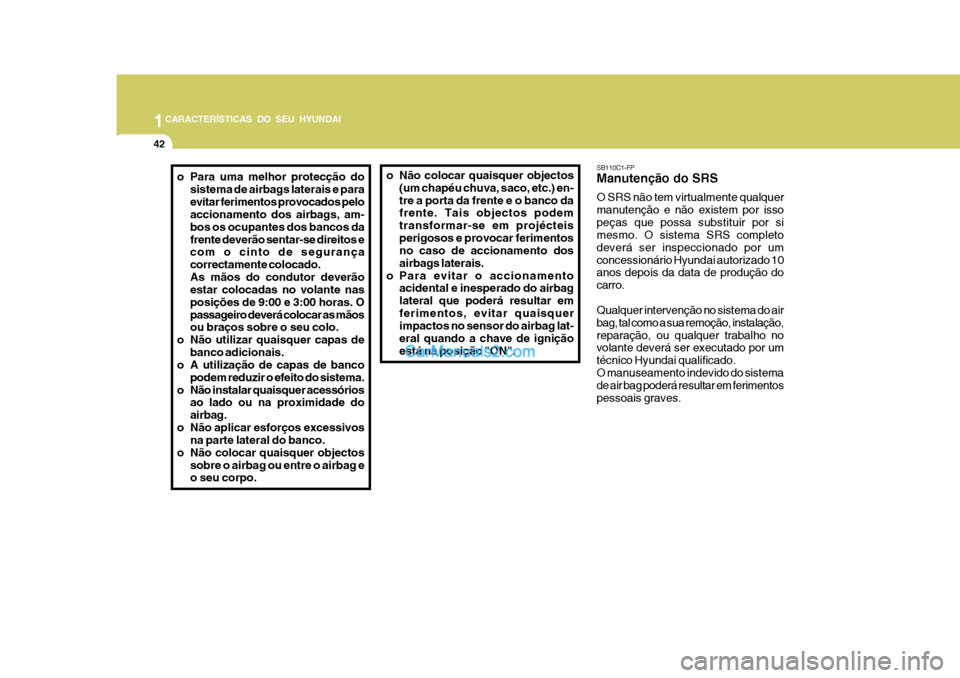

o Não colocar quaisquer objectos
(um chapéu chuva, saco, etc.) en- tre a porta da frente e o banco da frente. Tais objectos podem transformar-se em projécteisperigosos e provocar ferimentos no caso de accionamento dos airbags laterais.
o Para evitar o accionamento acidental e inesperado do airbaglateral que poderá resultar emferimentos, evitar quaisquer impactos no sensor do airbag lat- eral quando a chave de igniçãoestá na posição "ON". SB110C1-FP Manutenção do SRS O SRS não tem virtualmente qualquer manutenção e não existem por issopeças que possa substituir por si mesmo. O sistema SRS completo deverá ser inspeccionado por umconcessionário Hyundai autorizado 10 anos depois da data de produção do carro. Qualquer intervenção no sistema do air bag, tal como a sua remoção, instalação,reparação, ou qualquer trabalho no volante deverá ser executado por um técnico Hyundai qualificado.O manuseamento indevido do sistema de air bag poderá resultar em ferimentos pessoais graves.o Para uma melhor protecção do
sistema de airbags laterais e para evitar ferimentos provocados pelo accionamento dos airbags, am- bos os ocupantes dos bancos dafrente deverão sentar-se direitos e com o cinto de segurança correctamente colocado.As mãos do condutor deverão estar colocadas no volante nas posições de 9:00 e 3:00 horas. Opassageiro deverá colocar as mãos ou braços sobre o seu colo.
o Não utilizar quaisquer capas de banco adicionais.
o A utilização de capas de banco
podem reduzir o efeito do sistema.
o Não instalar quaisquer acessórios ao lado ou na proximidade do airbag.
o Não aplicar esforços excessivos na parte lateral do banco.
o Não colocar quaisquer objectos sobre o airbag ou entre o airbag e o seu corpo.

CARACTERÍSTICAS DO SEU HYUNDAI1
43
1
43
1
43
CARACTERÍSTICAS DO SEU HYUNDAI

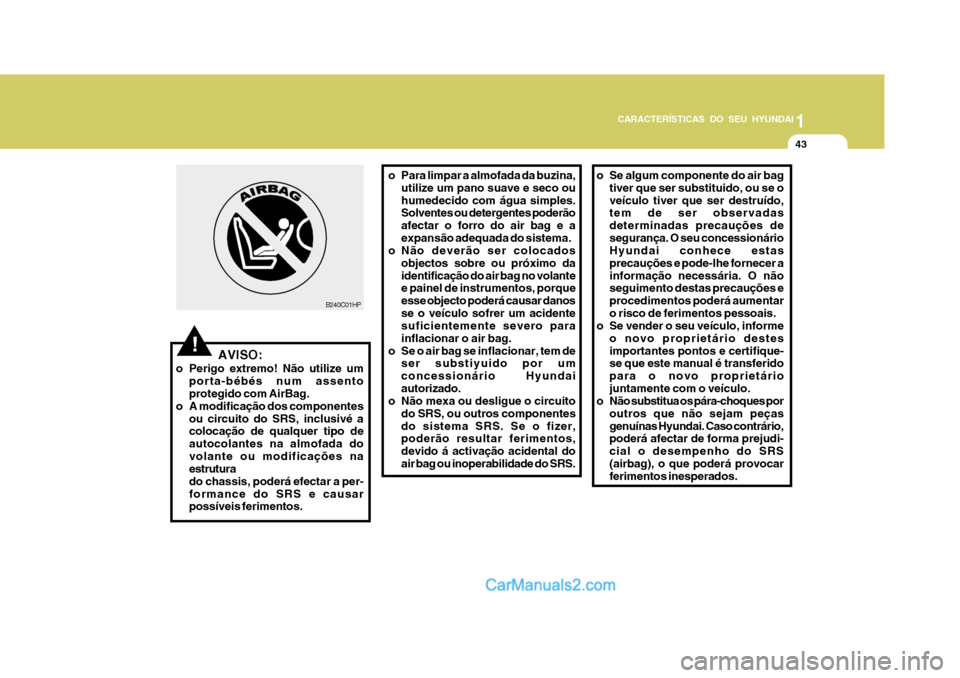

B240C01HP
!AVISO:
o Perigo extremo! Não utilize um porta-bébés num assento protegido com AirBag.
o A modificação dos componentes ou circuito do SRS, inclusivé acolocação de qualquer tipo de autocolantes na almofada dovolante ou modificações na estrutura do chassis, poderá efectar a per-formance do SRS e causar possíveis ferimentos.
o Para limpar a almofada da buzina,utilize um pano suave e seco ou humedecido com água simples. Solventes ou detergentes poderão afectar o forro do air bag e aexpansão adequada do sistema.
o Não deverão ser colocados
objectos sobre ou próximo daidentificação do air bag no volante e painel de instrumentos, porque esse objecto poderá causar danosse o veículo sofrer um acidente suficientemente severo para inflacionar o air bag.
o Se o air bag se inflacionar, tem de ser substiyuido por umconcessionário Hyundaiautorizado.
o Não mexa ou desligue o circuito
do SRS, ou outros componentesdo sistema SRS. Se o fizer, poderão resultar ferimentos, devido á activação acidental doair bag ou inoperabilidade do SRS. o Se algum componente do air bag
tiver que ser substituido, ou se oveículo tiver que ser destruído, tem de ser observadas determinadas precauções desegurança. O seu concessionário Hyundai conhece estas precauções e pode-lhe fornecer ainformação necessária. O não seguimento destas precauções e procedimentos poderá aumentaro risco de ferimentos pessoais.
o Se vender o seu veículo, informe
o novo proprietário destesimportantes pontos e certifique- se que este manual é transferido para o novo proprietáriojuntamente com o veículo.
o Não substitua os pára-choques por
outros que não sejam peçasgenuínas Hyundai. Caso contrário, poderá afectar de forma prejudi- cial o desempenho do SRS(airbag), o que poderá provocar ferimentos inesperados.

1CARACTERÍSTICAS DO SEU HYUNDAI

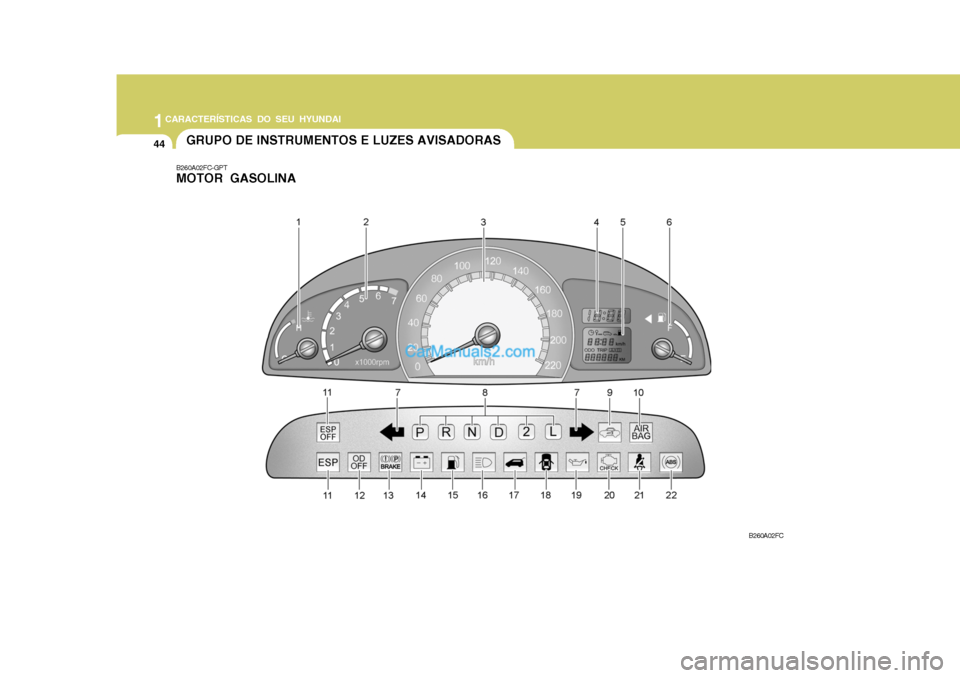

44GRUPO DE INSTRUMENTOS E LUZES AVISADORAS
B260A02FC-GPT MOTOR GASOLINA
B260A02FC

CARACTERÍSTICAS DO SEU HYUNDAI1
45
1
45
1
45
CARACTERÍSTICAS DO SEU HYUNDAI

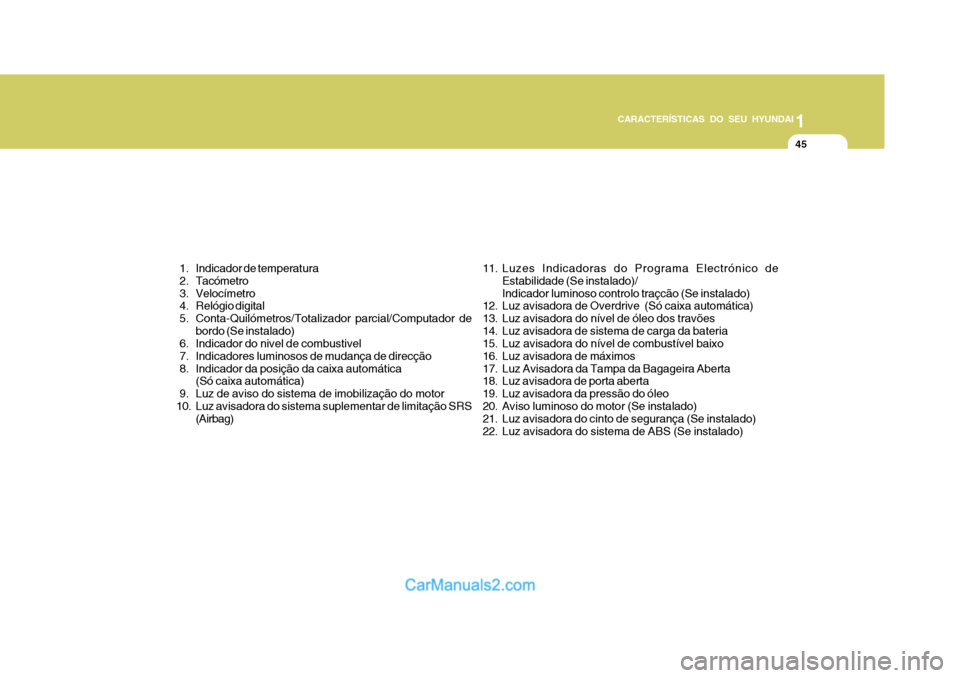

1. Indicador de temperatura
2. Tacómetro
3. Velocímetro
4. Relógio digital
5. Conta-Quilómetros/Totalizador parcial/Computador de
bordo (Se instalado)
6. Indicador do nivel de combustivel
7. Indicadores luminosos de mudança de direcção
8. Indicador da posição da caixa automática (Só caixa automática)
9. Luz de aviso do sistema de imobilização do motor
10. Luz avisadora do sistema suplementar de limitação SRS (Airbag) 11. Luzes Indicadoras do Programa Electrónico de
Estabilidade (Se instalado)/Indicador luminoso controlo traçcão (Se instalado)
12. Luz avisadora de Overdrive (Só caixa automática)
13. Luz avisadora do nível de óleo dos travões
14. Luz avisadora de sistema de carga da bateria
15. Luz avisadora do nível de combustível baixo
16. Luz avisadora de máximos
17. Luz Avisadora da Tampa da Bagageira Aberta
18. Luz avisadora de porta aberta
19. Luz avisadora da pressão do óleo
20. Aviso luminoso do motor (Se instalado)
21. Luz avisadora do cinto de segurança (Se instalado)
22. Luz avisadora do sistema de ABS (Se instalado)

1CARACTERÍSTICAS DO SEU HYUNDAI
46

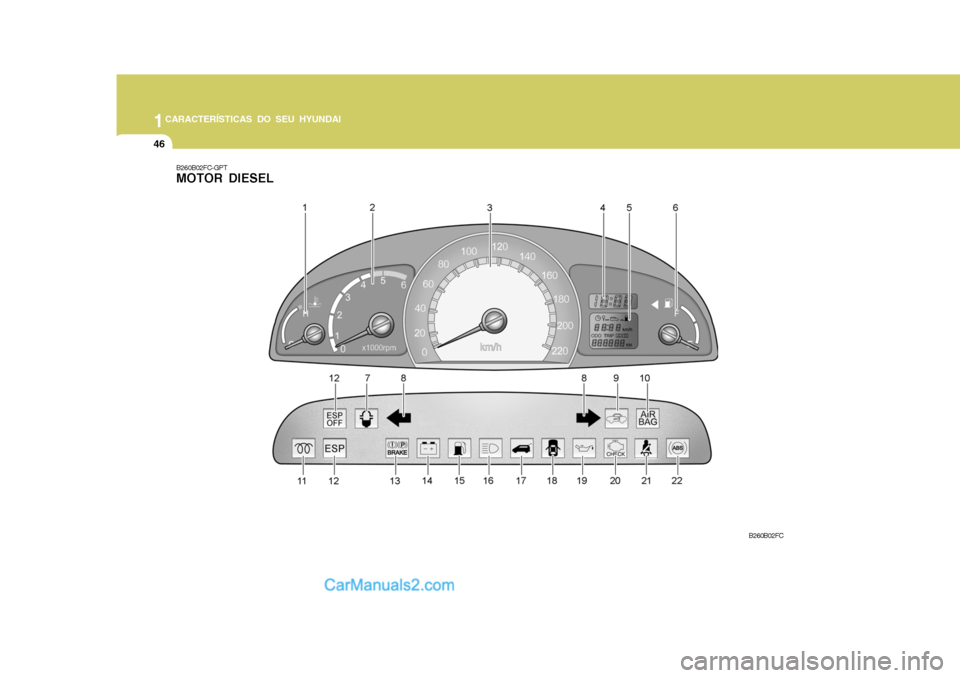

B260B02FC-GPT MOTOR DIESEL
B260B02FC
