Hyundai Matrix 2007 Manual do proprietário (in Portuguese)
Manufacturer: HYUNDAI, Model Year: 2007, Model line: Matrix, Model: Hyundai Matrix 2007Pages: 271, PDF Size: 9.24 MB

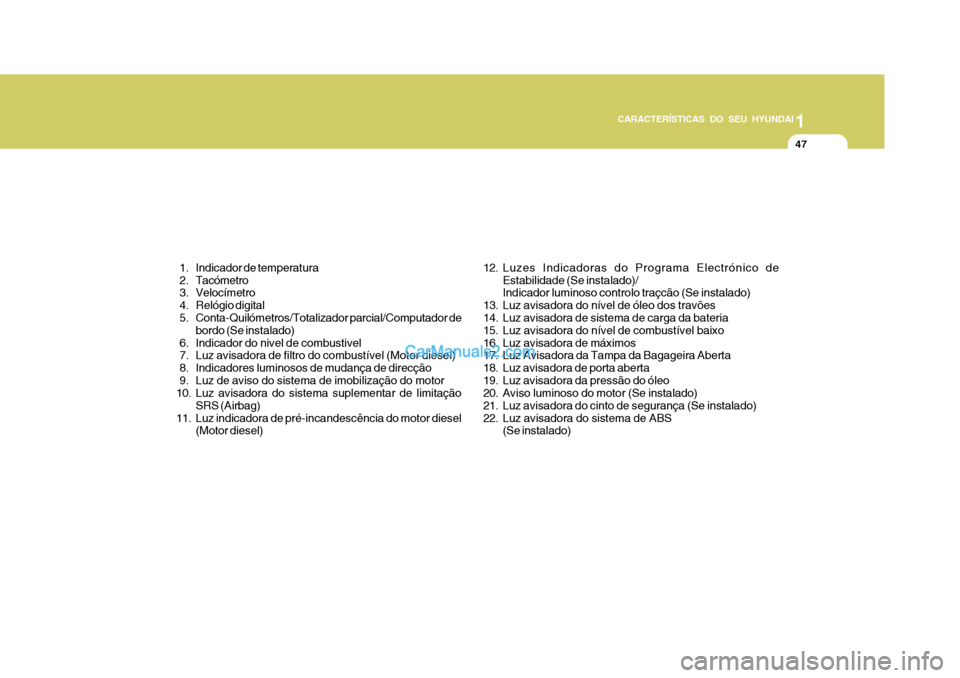

Page 61 of 271

CARACTERÍSTICAS DO SEU HYUNDAI1
47
1
47
1
47
CARACTERÍSTICAS DO SEU HYUNDAI
1. Indicador de temperatura
2. Tacómetro
3. Velocímetro
4. Relógio digital
5. Conta-Quilómetros/Totalizador parcial/Computador de
bordo (Se instalado)
6. Indicador do nivel de combustivel
7. Luz avisadora de filtro do combustível (Motor diesel)
8. Indicadores luminosos de mudança de direcção
9. Luz de aviso do sistema de imobilização do motor
10. Luz avisadora do sistema suplementar de limitação SRS (Airbag)
11. Luz indicadora de pré-incandescência do motor diesel (Motor diesel) 12. Luzes Indicadoras do Programa Electrónico de
Estabilidade (Se instalado)/Indicador luminoso controlo traçcão (Se instalado)
13. Luz avisadora do nível de óleo dos travões
14. Luz avisadora de sistema de carga da bateria
15. Luz avisadora do nível de combustível baixo
16. Luz avisadora de máximos
17. Luz Avisadora da Tampa da Bagageira Aberta
18. Luz avisadora de porta aberta
19. Luz avisadora da pressão do óleo
20. Aviso luminoso do motor (Se instalado)
21. Luz avisadora do cinto de segurança (Se instalado)
22. Luz avisadora do sistema de ABS (Se instalado)

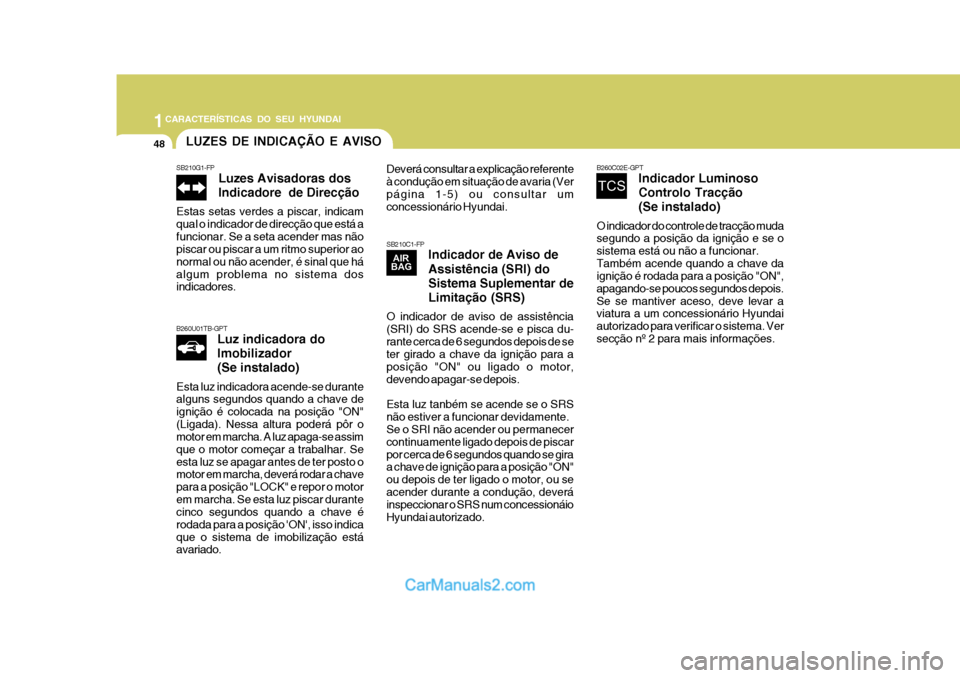

Page 62 of 271

1CARACTERÍSTICAS DO SEU HYUNDAI
48LUZES DE INDICAÇÃO E AVISO
SB210G1-FP Luzes Avisadoras dos Indicadore de Direcção
Estas setas verdes a piscar, indicam qual o indicador de direcção que está afuncionar. Se a seta acender mas não piscar ou piscar a um ritmo superior ao normal ou não acender, é sinal que háalgum problema no sistema dos indicadores.
SB210C1-FP Indicador de Aviso de Assistência (SRI) do Sistema Suplementar deLimitação (SRS)
O indicador de aviso de assistência (SRI) do SRS acende-se e pisca du-rante cerca de 6 segundos depois de se ter girado a chave da ignição para a posição "ON" ou ligado o motor,devendo apagar-se depois. Esta luz tanbém se acende se o SRS não estiver a funcionar devidamente. Se o SRI não acender ou permanecer continuamente ligado depois de piscarpor cerca de 6 segundos quando se gira a chave de ignição para a posição "ON" ou depois de ter ligado o motor, ou seacender durante a condução, deverá inspeccionar o SRS num concessionáio Hyundai autorizado.
B260U01TB-GPT Luz indicadora do
Imobilizador(Se instalado)
Esta luz indicadora acende-se durante alguns segundos quando a chave de ignição é colocada na posição "ON"(Ligada). Nessa altura poderá pôr o motor em marcha. A luz apaga-se assim que o motor começar a trabalhar. Seesta luz se apagar antes de ter posto o motor em marcha, deverá rodar a chave para a posição "LOCK" e repor o motorem marcha. Se esta luz piscar durante cinco segundos quando a chave é rodada para a posição 'ON', isso indicaque o sistema de imobilização está avariado. Deverá consultar a explicação referente à condução em situação de avaria (Verpágina 1-5) ou consultar um concessionário Hyundai.
B260C02E-GPT
Indicador Luminoso Controlo Tracção(Se instalado)
O indicador do controle de tracção muda segundo a posição da ignição e se o sistema está ou não a funcionar.Também acende quando a chave da ignição é rodada para a posição "ON", apagando-se poucos segundos depois.Se se mantiver aceso, deve levar a viatura a um concessionário Hyundai autorizado para verificar o sistema. Versecção nº 2 para mais informações.

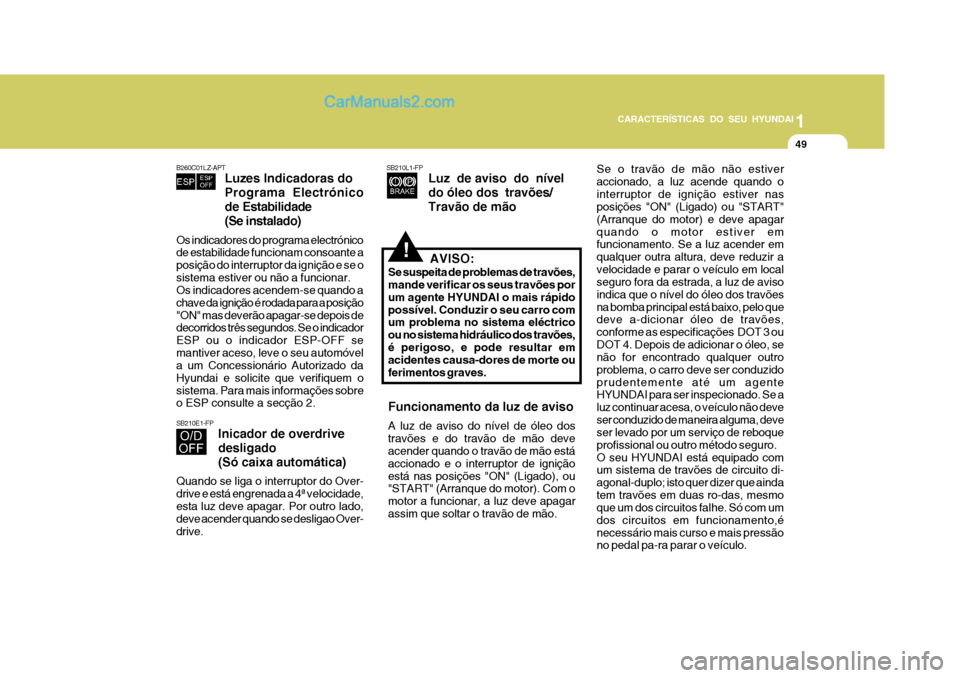

Page 63 of 271

CARACTERÍSTICAS DO SEU HYUNDAI1
49
1
49
1
49
CARACTERÍSTICAS DO SEU HYUNDAI
!
Funcionamento da luz de aviso A luz de aviso do nível de óleo dos travões e do travão de mão deve acender quando o travão de mão está accionado e o interruptor de igniçãoestá nas posições "ON" (Ligado), ou "START" (Arranque do motor). Com o motor a funcionar, a luz deve apagarassim que soltar o travão de mão.
SB210L1-FP
Luz de aviso do nível do óleo dos travões/Travão de mão
AVISO:
Se suspeita de problemas de travões, mande verificar os seus travões por um agente HYUNDAI o mais rápidopossível. Conduzir o seu carro com um problema no sistema eléctrico ou no sistema hidráulico dos travões,é perigoso, e pode resultar em acidentes causa-dores de morte ou ferimentos graves.
SB210E1-FP Inicador de overdrive desligado(Só caixa automática)
Quando se liga o interruptor do Over- drive e está engrenada a 4ª velocidade,esta luz deve apagar. Por outro lado, deve acender quando se desligao Over- drive.
B260C01LZ-APT Luzes Indicadoras do Programa Electrónico
de Estabilidade(Se instalado)
Os indicadores do programa electrónico de estabilidade funcionam consoante a posição do interruptor da ignição e se osistema estiver ou não a funcionar. Os indicadores acendem-se quando a chave da ignição é rodada para a posição"ON" mas deverão apagar-se depois de decorridos três segundos. Se o indicador ESP ou o indicador ESP-OFF semantiver aceso, leve o seu automóvel a um Concessionário Autorizado da Hyundai e solicite que verifiquem osistema. Para mais informações sobre o ESP consulte a secção 2. Se o travão de mão não estiver accionado, a luz acende quando ointerruptor de ignição estiver nas posições "ON" (Ligado) ou "START" (Arranque do motor) e deve apagarquando o motor estiver em funcionamento. Se a luz acender em qualquer outra altura, deve reduzir avelocidade e parar o veículo em local seguro fora da estrada, a luz de aviso indica que o nível do óleo dos travõesna bomba principal está baixo, pelo que deve a-dicionar óleo de travões, conforme as especificações DOT 3 ouDOT 4. Depois de adicionar o óleo, se não for encontrado qualquer outro problema, o carro deve ser conduzidoprudentemente até um agente HYUNDAI para ser inspecionado. Se a luz continuar acesa, o veículo não deveser conduzido de maneira alguma, deve ser levado por um serviço de reboque profissional ou outro método seguro.O seu HYUNDAI está equipado com um sistema de travões de circuito di- agonal-duplo; isto quer dizer que aindatem travões em duas ro-das, mesmo que um dos circuitos falhe. Só com um dos circuitos em funcionamento,énecessário mais curso e mais pressão no pedal pa-ra parar o veículo.

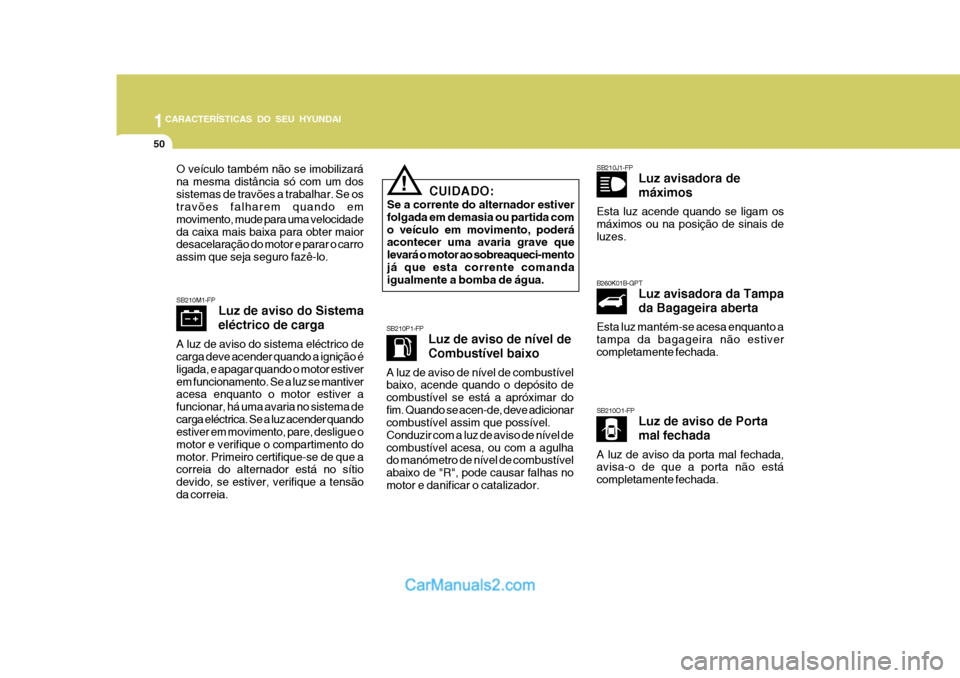

Page 64 of 271

1CARACTERÍSTICAS DO SEU HYUNDAI
50
CUIDADO:
Se a corrente do alternador estiver folgada em demasia ou partida como veículo em movimento, poderá acontecer uma avaria grave que levará o motor ao sobreaqueci-mentojá que esta corrente comanda igualmente a bomba de água.!
SB210M1-FP Luz de aviso do Sistema eléctrico de carga
A luz de aviso do sistema eléctrico de carga deve acender quando a ignição é ligada, e apagar quando o motor estiverem funcionamento. Se a luz se mantiver acesa enquanto o motor estiver a funcionar, há uma avaria no sistema decarga eléctrica. Se a luz acender quando estiver em movimento, pare, desligue o motor e verifique o compartimento domotor. Primeiro certifique-se de que a correia do alternador está no sítio devido, se estiver, verifique a tensãoda correia.
O veículo também não se imobilizarána mesma distância só com um dossistemas de travões a trabalhar. Se os travões falharem quando em movimento, mude para uma velocidadeda caixa mais baixa para obter maior desacelaração do motor e parar o carro assim que seja seguro fazê-lo.
SB210P1-FP
Luz de aviso de nível de Combustível baixo
A luz de aviso de nível de combustível baixo, acende quando o depósito de combustível se está a apróximar dofim. Quando se acen-de, deve adicionar combustível assim que possível. Conduzir com a luz de aviso de nível decombustível acesa, ou com a agulha do manómetro de nível de combustível abaixo de "R", pode causar falhas nomotor e danificar o catalizador. SB210J1-FP
Luz avisadora de máximos
Esta luz acende quando se ligam os máximos ou na posição de sinais deluzes.
B260K01B-GPT Luz avisadora da Tampa da Bagageira aberta
Esta luz mantém-se acesa enquanto a tampa da bagageira não estiver completamente fechada.
SB210O1-FP Luz de aviso de Porta mal fechada
A luz de aviso da porta mal fechada, avisa-o de que a porta não está completamente fechada.

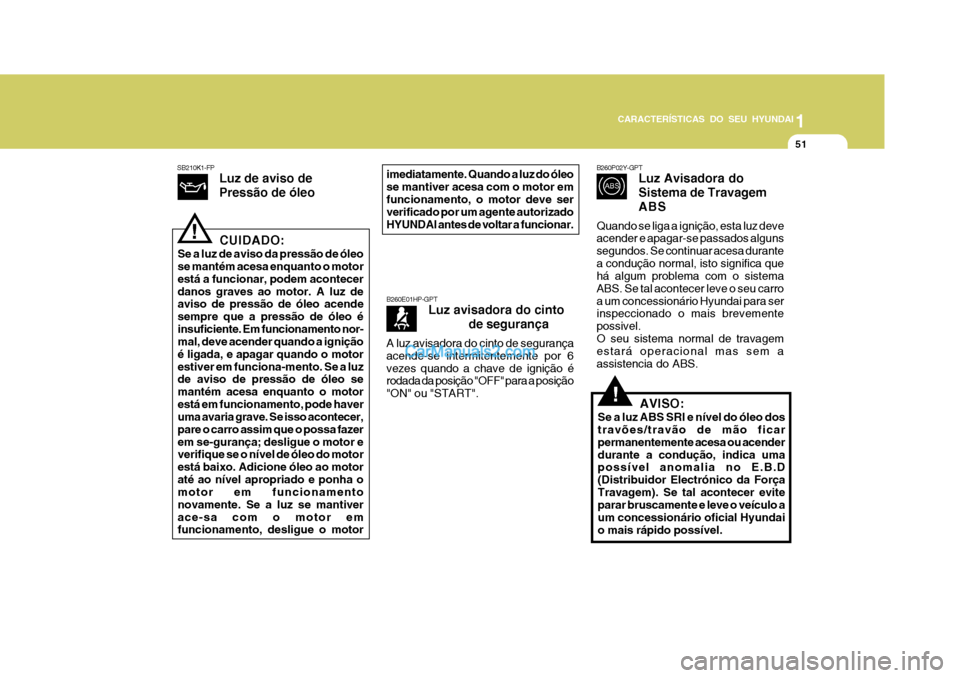

Page 65 of 271

CARACTERÍSTICAS DO SEU HYUNDAI1
51
1
51
1
51
CARACTERÍSTICAS DO SEU HYUNDAI
CUIDADO:
Se a luz de aviso da pressão de óleo se mantém acesa enquanto o motor está a funcionar, podem acontecerdanos graves ao motor. A luz de aviso de pressão de óleo acende sempre que a pressão de óleo éinsuficiente. Em funcionamento nor- mal, deve acender quando a ignição é ligada, e apagar quando o motorestiver em funciona-mento. Se a luz de aviso de pressão de óleo se mantém acesa enquanto o motorestá em funcionamento, pode haver uma avaria grave. Se isso acontecer, pare o carro assim que o possa fazerem se-gurança; desligue o motor e verifique se o nível de óleo do motor está baixo. Adicione óleo ao motoraté ao nível apropriado e ponha o motor em funcionamento novamente. Se a luz se mantiverace-sa com o motor em funcionamento, desligue o motor!
SB210K1-FP Luz de aviso de Pressão de óleo imediatamente. Quando a luz do óleo se mantiver acesa com o motor emfuncionamento, o motor deve ser verificado por um agente autorizado HYUNDAI antes de voltar a funcionar. B260P02Y-GPT
Luz Avisadora do
Sistema de TravagemABS
Quando se liga a ignição, esta luz deve acender e apagar-se passados alguns segundos. Se continuar acesa durantea condução normal, isto significa que há algum problema com o sistema ABS. Se tal acontecer leve o seu carroa um concessionário Hyundai para ser inspeccionado o mais brevemente possivel.O seu sistema normal de travagem estará operacional mas sem a assistencia do ABS.
!AVISO:
Se a luz ABS SRI e nível do óleo dos travões/travão de mão ficar permanentemente acesa ou acenderdurante a condução, indica uma possível anomalia no E.B.D (Distribuidor Electrónico da ForçaTravagem). Se tal acontecer evite parar bruscamente e leve o veículo a um concessionário oficial Hyundaio mais rápido possível.
B260E01HP-GPT Luz avisadora do cinto
de segurança
A luz avisadora do cinto de segurança acende-se intermitentemente por 6vezes quando a chave de ignição é rodada da posição "OFF" para a posição "ON" ou "START".

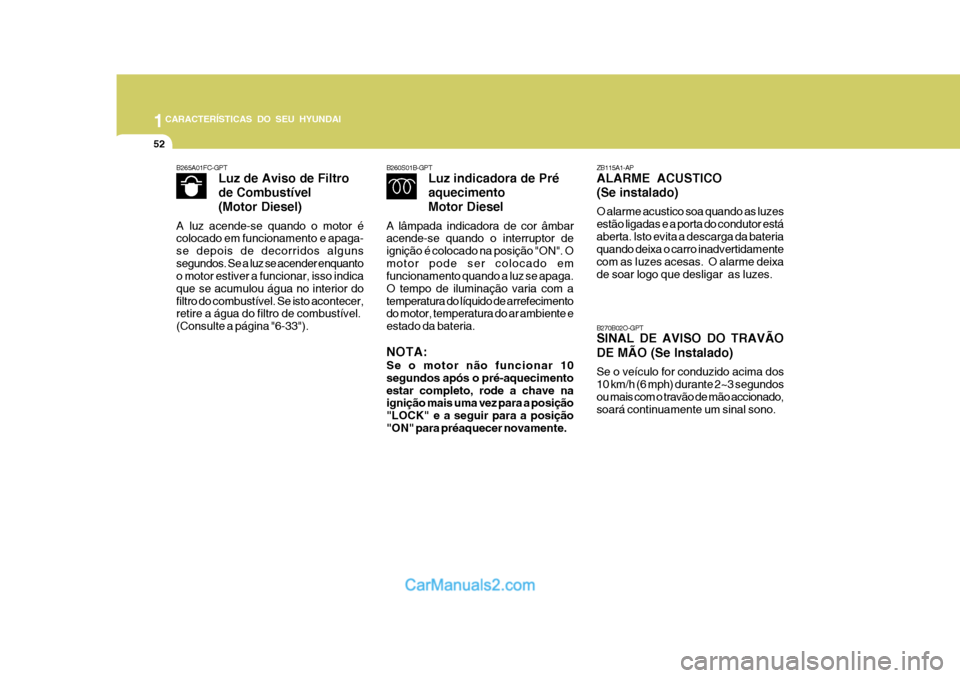

Page 66 of 271

1CARACTERÍSTICAS DO SEU HYUNDAI
52
B260S01B-GPTLuz indicadora de Pré aquecimento
Motor Diesel
A lâmpada indicadora de cor âmbar acende-se quando o interruptor de ignição é colocado na posição "ON". Omotor pode ser colocado em funcionamento quando a luz se apaga. O tempo de iluminação varia com atemperatura do líquido de arrefecimento do motor, temperatura do ar ambiente e estado da bateria. NOTA: Se o motor não funcionar 10 segundos após o pré-aquecimentoestar completo, rode a chave na ignição mais uma vez para a posição "LOCK" e a seguir para a posição"ON" para préaquecer novamente.
B265A01FC-GPT Luz de Aviso de Filtro de Combustível(Motor Diesel)
A luz acende-se quando o motor é colocado em funcionamento e apaga- se depois de decorridos algunssegundos. Se a luz se acender enquanto o motor estiver a funcionar, isso indica que se acumulou água no interior dofiltro do combustível. Se isto acontecer, retire a água do filtro de combustível. (Consulte a página "6-33").ZB115A1-AP ALARME ACUSTICO (Se instalado) O alarme acustico soa quando as luzes estão ligadas e a porta do condutor estáaberta. Isto evita a descarga da bateria quando deixa o carro inadvertidamente com as Iuzes acesas. O alarme deixade soar logo que desligar as luzes. B270B02O-GPT SINAL DE AVISO DO TRAVÃO DE MÃO (Se Instalado) Se o veículo for conduzido acima dos 10 km/h (6 mph) durante 2~3 segundos ou mais com o travão de mão accionado, soará continuamente um sinal sono.
Page 67 of 271

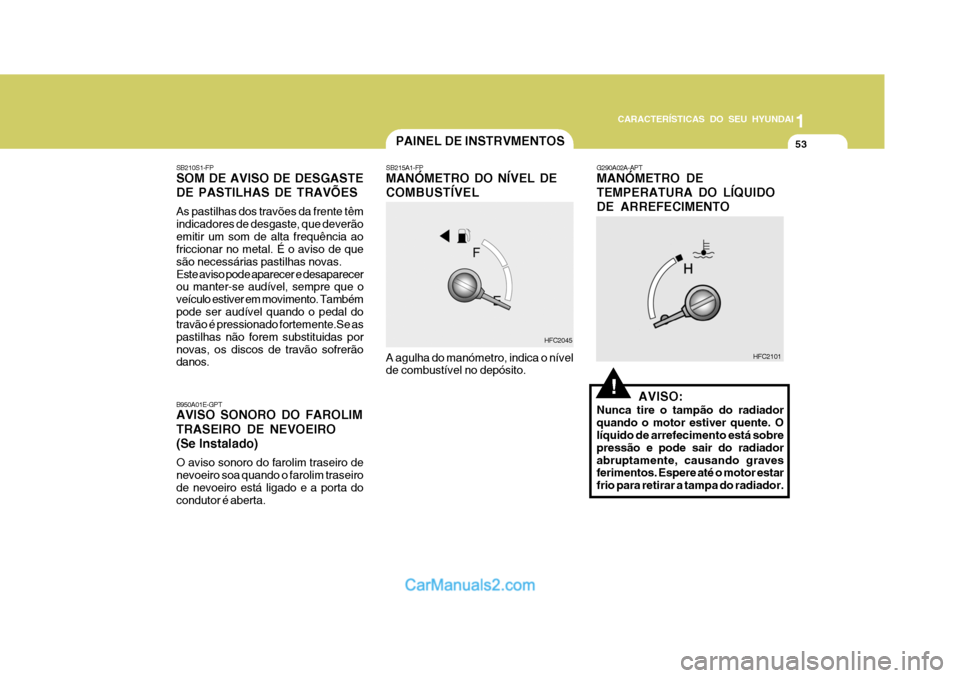

CARACTERÍSTICAS DO SEU HYUNDAI1
53
1
53
1
53
CARACTERÍSTICAS DO SEU HYUNDAI
!
SB215A1-FP MANÓMETRO DO NÍVEL DE COMBUSTÍVEL A agulha do manómetro, indica o nível de combustível no depósito.HFC2045
HFC2101
PAINEL DE INSTRVMENTOS
B950A01E-GPT AVISO SONORO DO FAROLIM TRASEIRO DE NEVOEIRO (Se Instalado) O aviso sonoro do farolim traseiro de nevoeiro soa quando o farolim traseirode nevoeiro está ligado e a porta do condutor é aberta.
SB210S1-FP SOM DE AVISO DE DESGASTE DE PASTILHAS DE TRAVÕES As pastilhas dos travões da frente têm indicadores de desgaste, que deverãoemitir um som de alta frequência ao friccionar no metal. É o aviso de que são necessárias pastilhas novas.Este aviso pode aparecer e desaparecer ou manter-se audível, sempre que o veículo estiver em movimento. Tambémpode ser audível quando o pedal do travão é pressionado fortemente.Se as pastilhas não forem substituidas pornovas, os discos de travão sofrerão danos.
G290A02A-APT MANÓMETRO DE TEMPERATURA DO LÍQUIDODE ARREFECIMENTO
AVISO:
Nunca tire o tampão do radiador quando o motor estiver quente. O líquido de arrefecimento está sobre pressão e pode sair do radiadorabruptamente, causando graves ferimentos. Espere até o motor estar frio para retirar a tampa do radiador.
Page 68 of 271

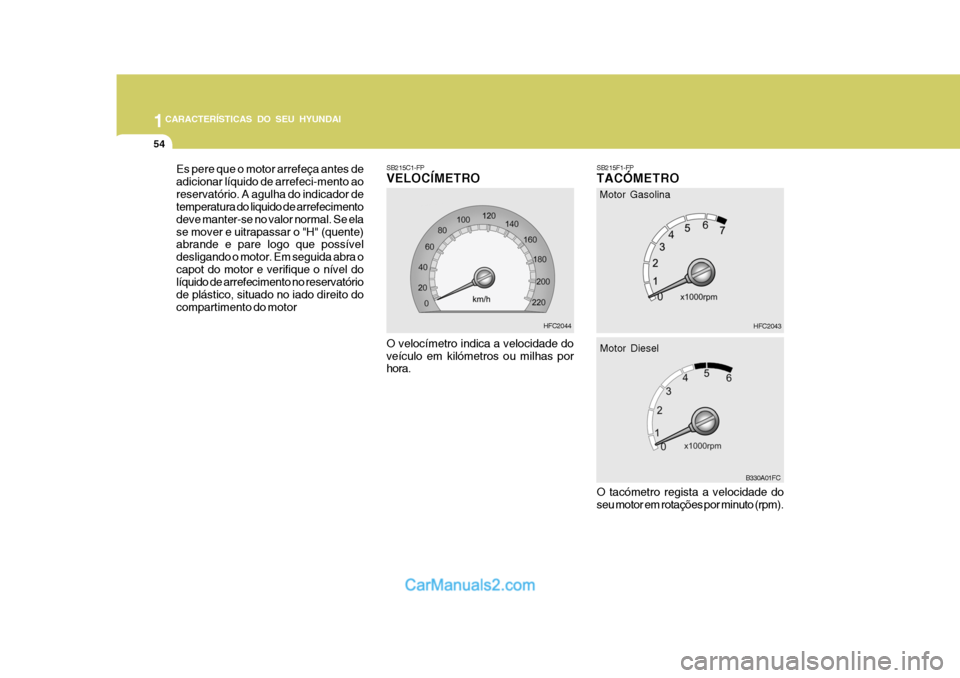

1CARACTERÍSTICAS DO SEU HYUNDAI
54
Es pere que o motor arrefeça antes de adicionar líquido de arrefeci-mento aoreservatório. A agulha do indicador de temperatura do liquido de arrefecimento deve manter-se no valor normal. Se elase mover e uitrapassar o "H" (quente) abrande e pare logo que possível desligando o motor. Em seguida abra ocapot do motor e verifique o nível do líquido de arrefecimento no reservatório de plástico, situado no iado direito docompartimento do motor
SB215C1-FP VELOCÍMETRO O velocímetro indica a velocidade do veículo em kilómetros ou milhas por hora. SB215F1-FP TACÓMETRO O tacómetro regista a velocidade do seu motor em rotações por minuto (rpm).Motor Gasolina
HFC2044 HFC2043
B330A01FC
Motor Diesel

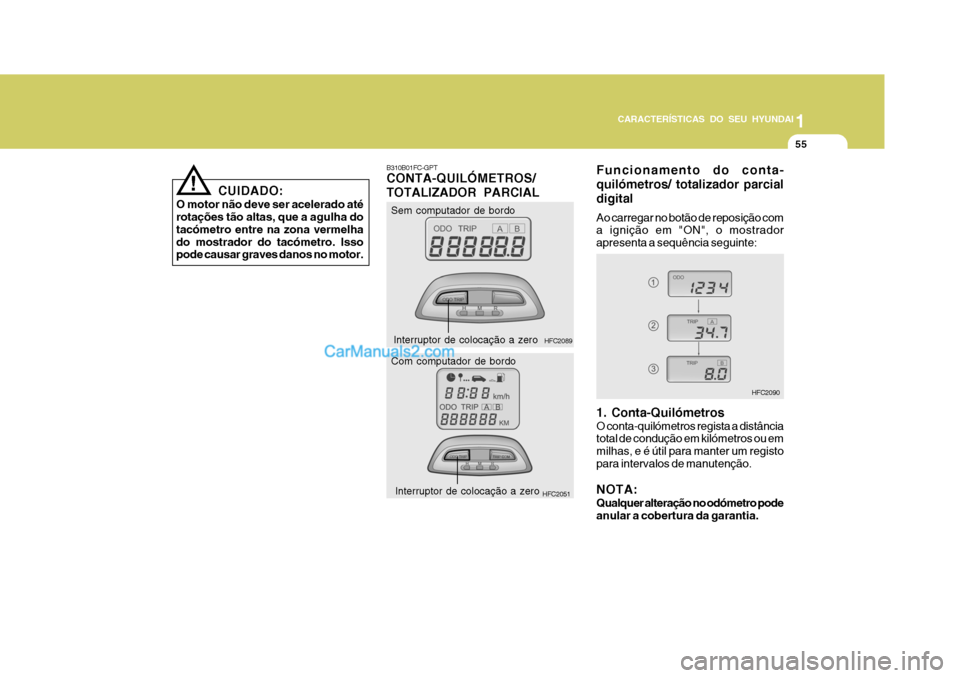

Page 69 of 271

CARACTERÍSTICAS DO SEU HYUNDAI1
55
1
55
1
55
CARACTERÍSTICAS DO SEU HYUNDAI
HFC2090
Sem computador de bordo
HFC2089
Interruptor de colocação a zero
HFC2051
Com computador de bordo
Interruptor de colocação a zero 1. Conta-Quilómetros O conta-quilómetros regista a distância total de condução em kilómetros ou em milhas, e é útil para manter um registopara intervalos de manutenção. NOTA: Qualquer alteração no odómetro pode anular a cobertura da garantia.
CUIDADO:
O motor não deve ser acelerado até rotações tão altas, que a agulha do tacómetro entre na zona vermelhado mostrador do tacómetro. Isso pode causar graves danos no motor.! B310B01FC-GPT CONTA-QUILÓMETROS/ TOTALIZADOR PARCIAL Funcionamento do conta-quilómetros/ totalizador parcialdigital Ao carregar no botão de reposição com a ignição em "ON", o mostrador apresenta a sequência seguinte:

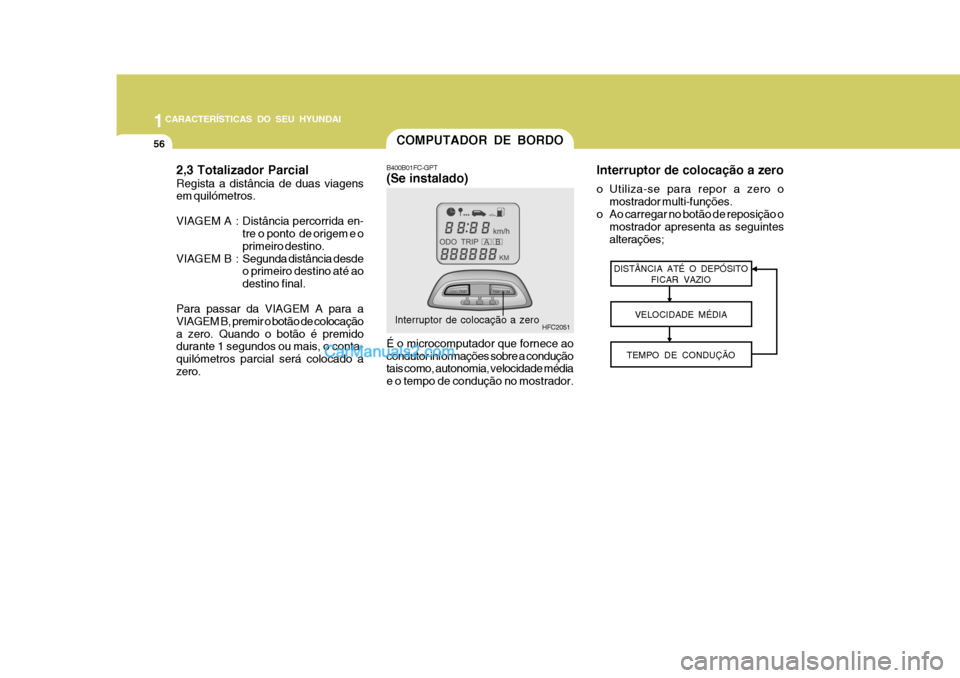

Page 70 of 271

1CARACTERÍSTICAS DO SEU HYUNDAI
56
2,3 Totalizador Parcial Regista a distância de duas viagens em quilómetros.
VIAGEM A : Distância percorrida en- tre o ponto de origem e o primeiro destino.
VIAGEM B : Segunda distância desde o primeiro destino até ao destino final.
Para passar da VIAGEM A para aVIAGEM B, premir o botão de colocaçãoa zero. Quando o botão é premido durante 1 segundos ou mais, o conta- quilómetros parcial será colocado azero.COMPUTADOR DE BORDO
HFC2051Interruptor de colocação a zero
o Utiliza-se para repor a zero o
mostrador multi-funções.
o Ao carregar no botão de reposição o mostrador apresenta as seguintes alterações;
B400B01FC-GPT (Se instalado) É o microcomputador que fornece ao condutor informações sobre a condução tais como, autonomia, velocidade média e o tempo de condução no mostrador. DISTÂNCIA ATÉ O DEPÓSITO
FICAR VAZIO
VELOCIDADE MÉDIA
TEMPO DE CONDUÇÃO
Interruptor de colocação a zero
