Controllo livello fluido freno
Controllare il livello del fluido freno
nel serbatoio periodicamente. Il
livello del fluido deve trovarsi tr](/img/35/16308/w960_16308-530.png "Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
) / 8 , 2 ) 5 ( 1 2
Controllo livello fluido freno
Controllare il livello del fluido freno
nel serbatoio periodicamente. Il
livello del fluido deve trovarsi tr")
0 D Q X W H Q ] L R Q H
) / 8 , ' 2 ) 5 ( 1 2

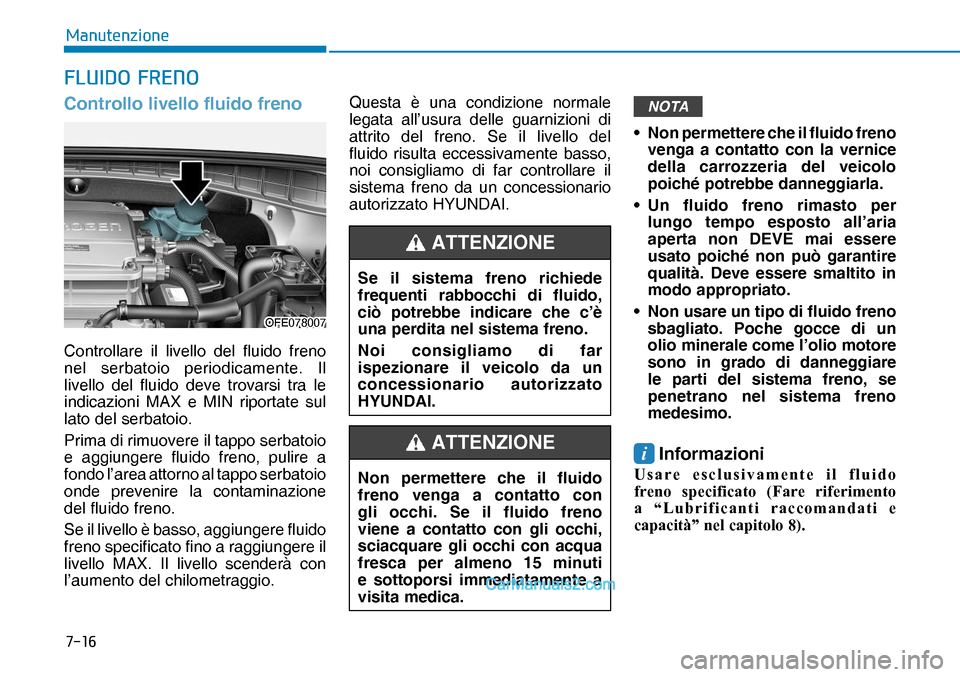

Controllo livello fluido freno
Controllare il livello del fluido freno
nel serbatoio periodicamente. Il
livello del fluido deve trovarsi tra le
indicazioni MAX e MIN riportate sul
lato del serbatoio.
Prima di rimuovere il tappo serbatoio
e aggiungere fluido freno, pulire a
fondo l’area attorno al tappo serbatoio
onde prevenire la contaminazione
del fluido freno.
Se il livello è basso, aggiungere fluido
freno specificato fino a raggiungere il
livello MAX. Il livello scenderà con
l’aumento del chilometraggio. Questa è una condizione normale
legata all’usura delle guarnizioni di
attrito del freno. Se il livello del
fluido risulta eccessivamente basso,
noi consigliamo di far controllare il
sistema freno da un concessionario
autorizzato HYUNDAI.
NOTA
• Non permettere che il fluido freno
venga a contatto con la vernice
della carrozzeria del veicolo
poiché potrebbe danneggiarla.
• Un fluido freno rimasto per
lungo tempo esposto all’aria
aperta non DEVE mai essere
usato poiché non può garantire
qualità. Deve essere smaltito in
modo appropriato.
• Non usare un tipo di fluido freno
sbagliato. Poche gocce di un
olio minerale come l’olio motore
sono in grado di danneggiare
le parti del sistema freno, se
penetrano nel sistema freno
medesimo.
i
OFE078007OFE078007
Se il sistema freno richiede
frequenti rabbocchi di fluido,
ciò potrebbe indicare che c’è
una perdita nel sistema freno.
Noi consigliamo di far
ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
ATTENZIONE
Non permettere che il fluido
freno venga a contatto con
gli occhi. Se il fluido freno
viene a contatto con gli occhi,
sciacquare gli occhi con acqua
fresca per almeno 15 minuti
e sottoporsi immediatamente a
visita medica.
ATTENZIONE Informazioni
8 V D U H H V F O X V L Y D P H Q W H L O I O X L G R
I U H Q R V S H F L I L F D W R ) D U H U L I H U L P H Q W R
D
Page 532 of 593
![Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
) / 8 , 2 / $ 9 $ 9 ( 7 5 ,
Controllo livello fluido
lavavetri
OFE078008OFE078008
Per prevenire il rischio di serie
lesioni o morte, adottare le
seguenti p](/img/35/16308/w960_16308-531.png "Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
) / 8 , 2 / $ 9 $ 9 ( 7 5 ,
Controllo livello fluido
lavavetri
OFE078008OFE078008
Per prevenire il rischio di serie
lesioni o morte, adottare le
seguenti p")
0 D Q X W H Q ] L R Q H
) / 8 , ' 2 / $ 9 $ 9 ( 7 5 ,

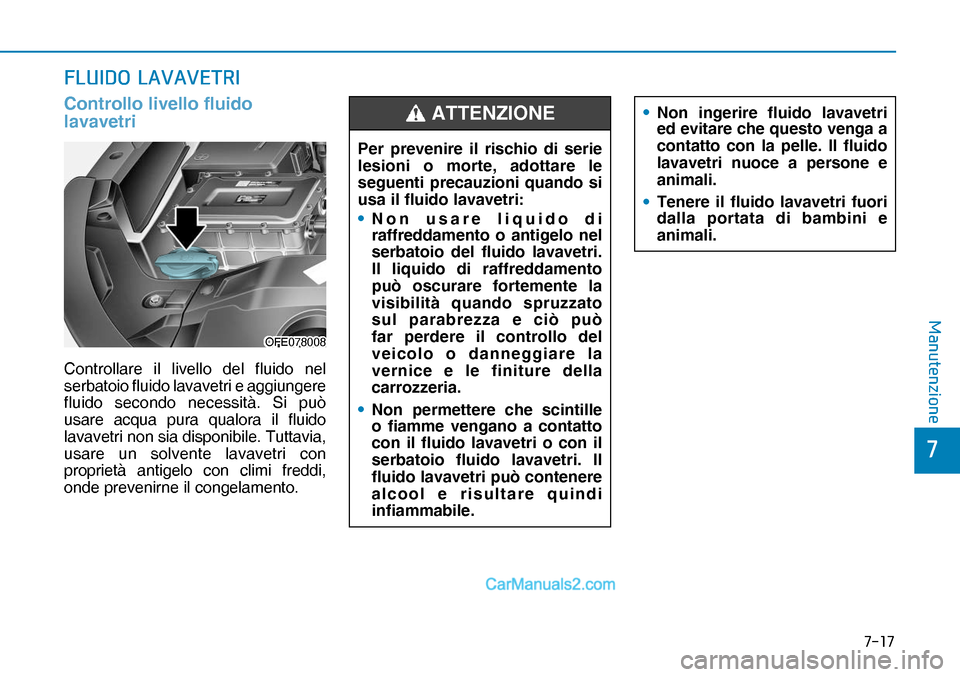

Controllo livello fluido
lavavetri
OFE078008OFE078008
Per prevenire il rischio di serie
lesioni o morte, adottare le
seguenti precauzioni quando si
usa il fluido lavavetri:
• Non usare liquido di
raffreddamento o antigelo nel
serbatoio del fluido lavavetri.
Il liquido di raffreddamento
può oscurare fortemente la
visibilità quando spruzzato
sul parabrezza e ciò può
far perdere il controllo del
veicolo o danneggiare la
vernice e le finiture della
carrozzeria.
• Non permettere che scintille
o fiamme vengano a contatto
con il fluido lavavetri o con il
serbatoio fluido lavavetri. Il
fluido lavavetri può contenere
alcool e risultare quindi
infiammabile.
ATTENZIONE • Non ingerire fluido lavavetri
ed evitare che questo venga a
contatto con la pelle. Il fluido
lavavetri nuoce a persone e
animali.
• Tenere il fluido lavavetri fuori
dalla portata di bambini e
animali.Controllare il livello del fluido nel
serbatoio fluido lavavetri e aggiungere
fluido secondo necessità. Si può
usare acqua pura qualora il fluido
lavavetri non sia disponibile. Tuttavia,
usare un solvente lavavetri con
proprietà antigelo con climi freddi,
onde prevenirne il congelamento.
Page 533 of 593
![Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
) , / 7 5 2 $ 5 , $
Sostituzione del filtro
Una cartuccia filtro aria in cattive
condizioni ha ripercussioni dirette
sull’energia erogata dalla pila, ecc.
Sos](/img/35/16308/w960_16308-532.png "Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
) , / 7 5 2 $ 5 , $
Sostituzione del filtro
Una cartuccia filtro aria in cattive
condizioni ha ripercussioni dirette
sull’energia erogata dalla pila, ecc.
Sos")
0 D Q X W H Q ] L R Q H
) , / 7 5 2 $ 5 , $
Sostituzione del filtro
Una cartuccia filtro aria in cattive
condizioni ha ripercussioni dirette
sull’energia erogata dalla pila, ecc.
Sostituirla come previsto dal piano di
manutenzione.
1. Allentare i fermagli di aggancio
coperchio filtro aria e aprire il
coperchio.2. Pulire l’interno del filtro aria.
3. Sostituire la cartuccia filtro aria.
4. Bloccare il coperchio con i fermagli
di aggancio coperchio.
5. Controllare che il coperchio sia
installato saldamente.
i
OFE078009
OFE078010OFE078010
• Non guidare con il filtro aria
rimosso; ciò danneggerebbe
la pila celle a combustibile.
• Quando si rimuove la
cartuccia filtro aria, fare
attenzione che non entri
polvere o sporcizia nella
presa aria o si potrebbero
verificare danni.
• Noi consigliamo di usare
parti di ricambio fornite
da un concessionario
autorizzato HYUNDAI. L’uso
di parti improprie potrebbe
danneggiare la pila celle a
combustibile.
AVVERTENZA Informazioni
6 H L O Y H L F R O R Y L H Q H X V D W R L Q D U H H
H V W U H P D P H Q W H S R O Y H U R V H R V D E E L R V H
V R V W L W X L U H O D F D U W X F F L D F R Q P D J J L R U H
I U H T X H Q ] D U L V S H W W R D L Q R U P D O L
L Q W H U Y D O O L F R Q V L J O L D W L I D U H U L I H U L P H Q W R
D
Page 534 of 593
![Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
) , / 7 5 2 $ 5 , $ & / , 0 $ 7 , = = $ 7 2 5 (
Ispezione del filtro
OFE078011OFE078012OFE078012Il filtro aria climatizzatore deve essere
sostituito come ind](/img/35/16308/w960_16308-533.png "Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
) , / 7 5 2 $ 5 , $ & / , 0 $ 7 , = = $ 7 2 5 (
Ispezione del filtro
OFE078011OFE078012OFE078012Il filtro aria climatizzatore deve essere
sostituito come ind")
0 D Q X W H Q ] L R Q H
) , / 7 5 2 $ 5 , $ & / , 0 $ 7 , = = $ 7 2 5 (

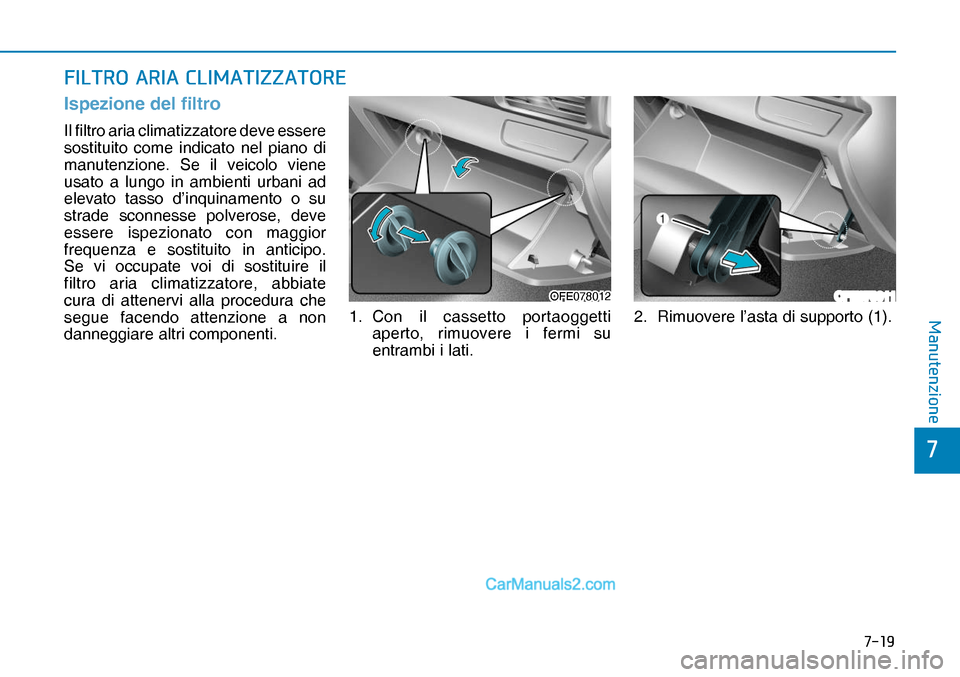

Ispezione del filtro
OFE078011OFE078012OFE078012Il filtro aria climatizzatore deve essere
sostituito come indicato nel piano di
manutenzione. Se il veicolo viene
usato a lungo in ambienti urbani ad
elevato tasso d’inquinamento o su
strade sconnesse polverose, deve
essere ispezionato con maggior
frequenza e sostituito in anticipo.
Se vi occupate voi di sostituire il
filtro aria climatizzatore, abbiate
cura di attenervi alla procedura che
segue facendo attenzione a non
danneggiare altri componenti.1. Con il cassetto portaoggetti
aperto, rimuovere i fermi su
entrambi i lati.2. Rimuovere l’asta di supporto (1). OFE078011
Page 535 of 593
![Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
3. Premere e tenere fremuto il blocco
(1) sul lato sinistro del coperchio.
4.
Estrarre (2) il coperchio.5. Sostituire il filtro aria climatizzatore.
6. Rimont](/img/35/16308/w960_16308-534.png "Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
3. Premere e tenere fremuto il blocco
(1) sul lato sinistro del coperchio.
4.
Estrarre (2) il coperchio.5. Sostituire il filtro aria climatizzatore.
6. Rimont")
0 D Q X W H Q ] L R Q H

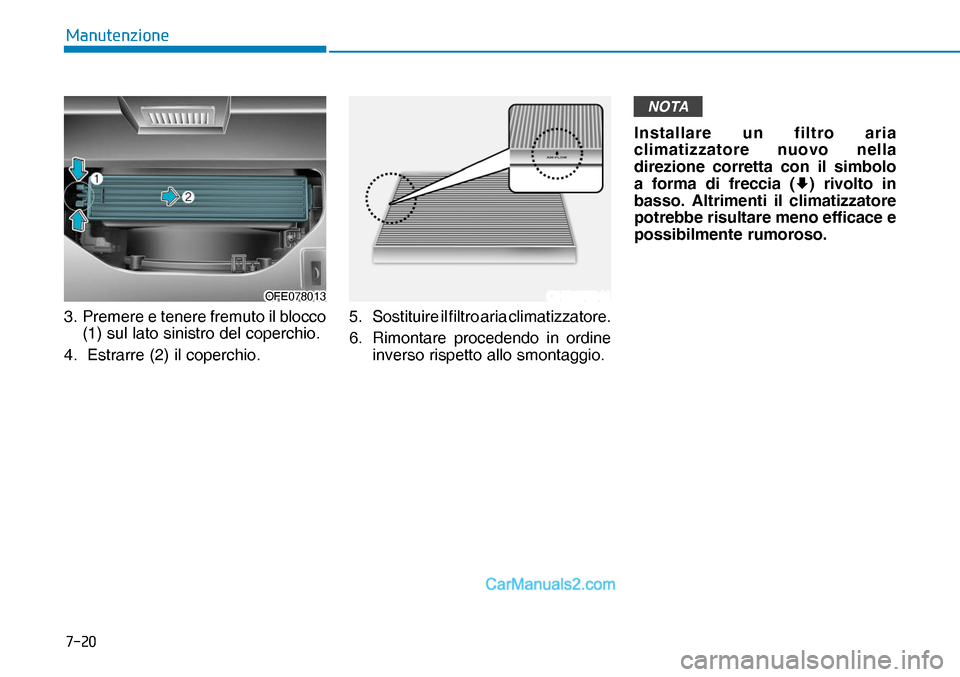

3. Premere e tenere fremuto il blocco
(1) sul lato sinistro del coperchio.
4.
Estrarre (2) il coperchio.5. Sostituire il filtro aria climatizzatore.
6. Rimontare procedendo in ordine
inverso rispetto allo smontaggio.
NOTA
OHG075041OFE078013OFE078013Installare un filtro aria
climatizzatore nuovo nella
direzione corretta con il simbolo
a forma di freccia ( ª) rivolto in
basso. Altrimenti il climatizzatore
potrebbe risultare meno efficace e
possibilmente rumoroso. OHG075041
Page 536 of 593
![Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
6 3 $ = = 2 / ( 7 ( 5 * , & 5 , 6 7 $ / / 2
Ispezione della spazzola
La contaminazione del parabrezza
o delle spazzole tergicristallo da
parte di corpi estran](/img/35/16308/w960_16308-535.png "Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
6 3 $ = = 2 / ( 7 ( 5 * , & 5 , 6 7 $ / / 2
Ispezione della spazzola
La contaminazione del parabrezza
o delle spazzole tergicristallo da
parte di corpi estran")
0 D Q X W H Q ] L R Q H
6 3 $ = = 2 / ( 7 ( 5 * , & 5 , 6 7 $ / / 2

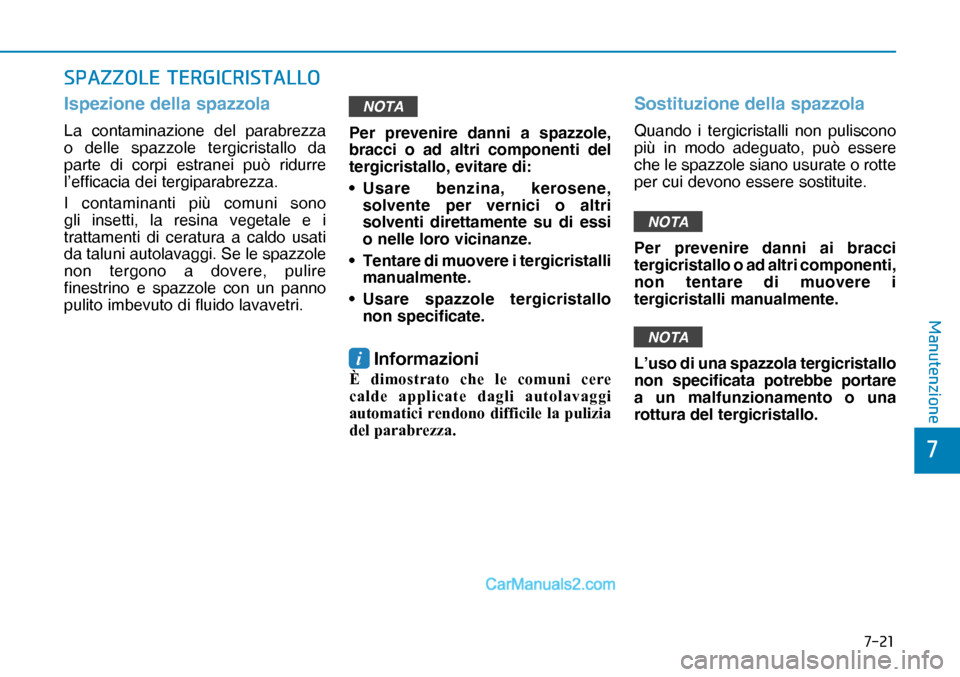

Ispezione della spazzola
La contaminazione del parabrezza
o delle spazzole tergicristallo da
parte di corpi estranei può ridurre
l’efficacia dei tergiparabrezza.
I contaminanti più comuni sono
gli insetti, la resina vegetale e i
trattamenti di ceratura a caldo usati
da taluni autolavaggi. Se le spazzole
non tergono a dovere, pulire
finestrino e spazzole con un panno
pulito imbevuto di fluido lavavetri.
NOTA
Per prevenire danni a spazzole,
bracci o ad altri componenti del
tergicristallo, evitare di:
• Usare benzina, kerosene,
solvente per vernici o altri
solventi direttamente su di essi
o nelle loro vicinanze.
• Tentare di muovere i tergicristalli
manualmente.
• Usare spazzole tergicristallo
non specificate.
i Informazioni
Page 537 of 593
![Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
OLF074017
OFE078038OFE078038
Non lasciar cadere il braccio
tergicristallo sul parabrezza
poiché potrebbe scheggiarlo o
incrinarlo.
AVVERTENZASpazzola tergiparabre](/img/35/16308/w960_16308-536.png "Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
OLF074017
OFE078038OFE078038
Non lasciar cadere il braccio
tergicristallo sul parabrezza
poiché potrebbe scheggiarlo o
incrinarlo.
AVVERTENZASpazzola tergiparabre")
0 D Q X W H Q ] L R Q H
OLF074017
OFE078038OFE078038
Non lasciar cadere il braccio
tergicristallo sul parabrezza
poiché potrebbe scheggiarlo o
incrinarlo.

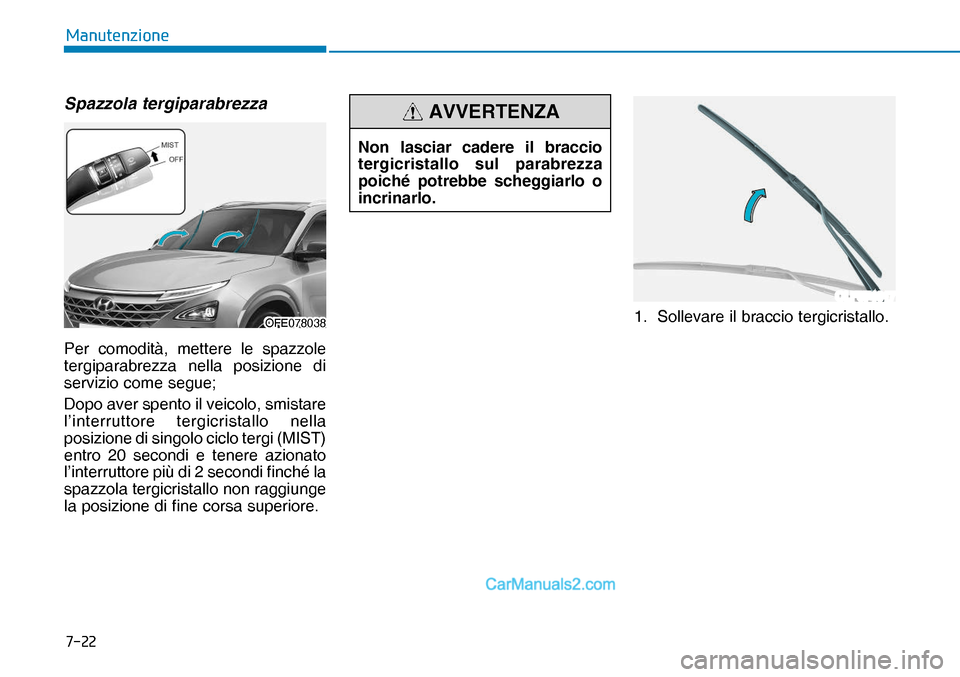

AVVERTENZASpazzola tergiparabrezza
Per comodità, mettere le spazzole
tergiparabrezza nella posizione di
servizio come segue;
Dopo aver spento il veicolo, smistare
l’interruttore tergicristallo nella
posizione di singolo ciclo tergi (MIST)
entro 20 secondi e tenere azionato
l’interruttore più di 2 secondi finché la
spazzola tergicristallo non raggiunge
la posizione di fine corsa superiore.1. Sollevare il braccio tergicristallo. OLF074017
Page 538 of 593
![Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H

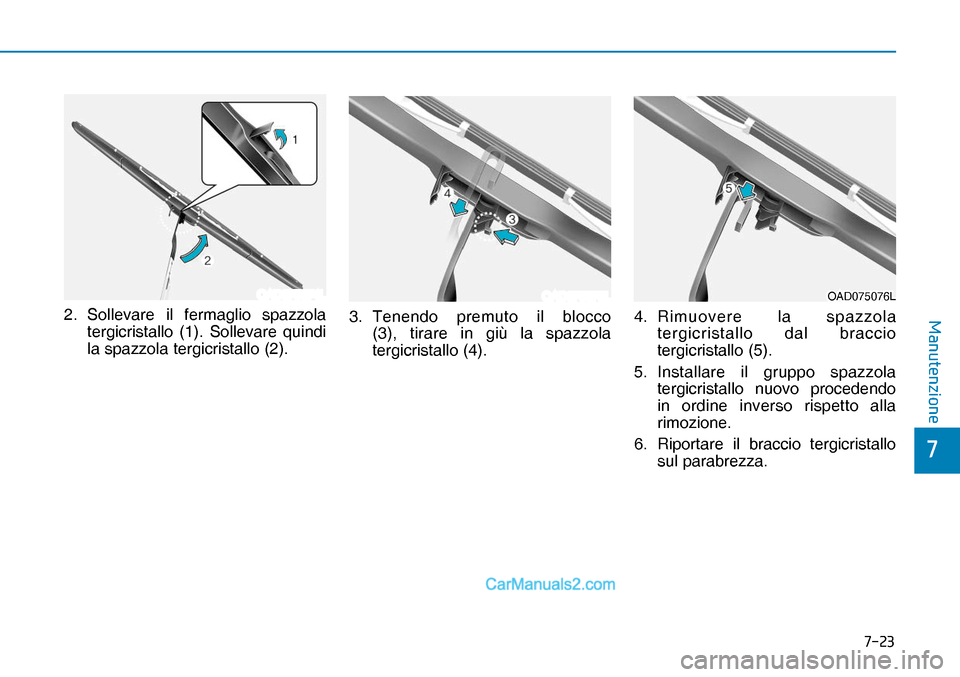

OAD075074LOAD075075LOAD075076LOAD075076L2. Sollevare il fermaglio spazzola
tergicristallo (1). Sollevare quindi
la spazzola tergicristallo (2).3. Tenendo pre](/img/35/16308/w960_16308-537.png "Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
OAD075074LOAD075075LOAD075076LOAD075076L2. Sollevare il fermaglio spazzola
tergicristallo (1). Sollevare quindi
la spazzola tergicristallo (2).3. Tenendo pre")
0 D Q X W H Q ] L R Q H
OAD075074LOAD075075LOAD075076LOAD075076L2. Sollevare il fermaglio spazzola
tergicristallo (1). Sollevare quindi
la spazzola tergicristallo (2).3. Tenendo premuto il blocco
(3), tirare in giù la spazzola
tergicristallo (4).4. Rimuovere la spazzola
tergicristallo dal braccio
tergicristallo (5).
5. Installare il gruppo spazzola
tergicristallo nuovo procedendo
in ordine inverso rispetto alla
rimozione.
6. Riportare il braccio tergicristallo
sul parabrezza. OAD075074L OAD075075L
Page 539 of 593
![Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
OTL075050OTL075051

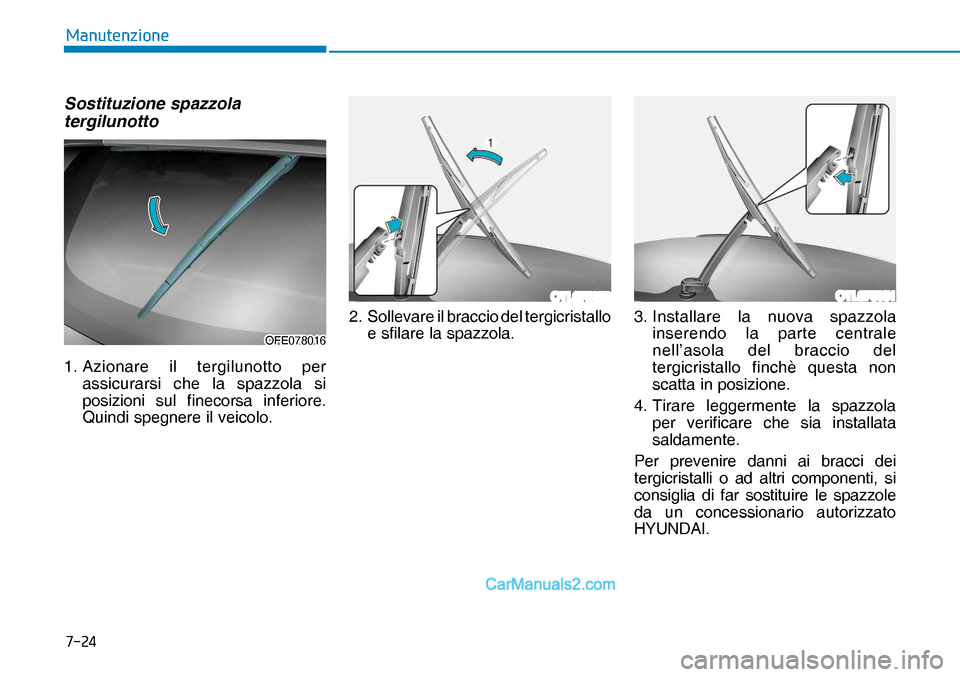

OFE078016OFE078016Sostituzione spazzola
tergilunotto
1. Azionare il tergilunotto per
assicurarsi che la spazzola si
posizioni sul finecorsa infe](/img/35/16308/w960_16308-538.png "Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
OTL075050OTL075051
OFE078016OFE078016Sostituzione spazzola
tergilunotto
1. Azionare il tergilunotto per
assicurarsi che la spazzola si
posizioni sul finecorsa infe")
0 D Q X W H Q ] L R Q H
OTL075050OTL075051
OFE078016OFE078016Sostituzione spazzola
tergilunotto
1. Azionare il tergilunotto per
assicurarsi che la spazzola si
posizioni sul finecorsa inferiore.
Quindi spegnere il veicolo.2. Sollevare il braccio del tergicristallo
e sfilare la spazzola.3. Installare la nuova spazzola
inserendo la parte centrale
nell’asola del braccio del
tergicristallo finchè questa non
scatta in posizione.
4. Tirare leggermente la spazzola
per verificare che sia installata
saldamente.
Per prevenire danni ai bracci dei
tergicristalli o ad altri componenti, si
consiglia di far sostituire le spazzole
da un concessionario autorizzato
HYUNDAI. OTL075050 OTL075051
Page 540 of 593
![Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H

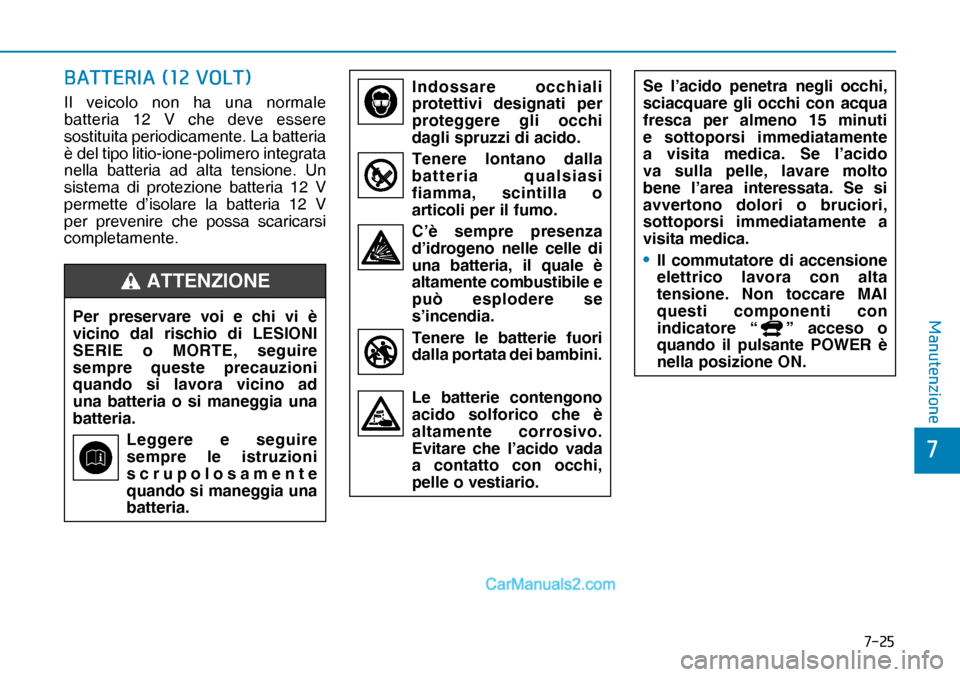

% $ 7 7 ( 5 , $ 9 2 / 7
Il veicolo non ha una normale
batteria 12 V che deve essere
sostituita periodicamente. La batteria
è del tipo litio-ione-p](/img/35/16308/w960_16308-539.png "Hyundai Nexo 2019 Manuale del proprietario (in Italian)
0 D Q X W H Q ] L R Q H
% $ 7 7 ( 5 , $ 9 2 / 7
Il veicolo non ha una normale
batteria 12 V che deve essere
sostituita periodicamente. La batteria
è del tipo litio-ione-p")
0 D Q X W H Q ] L R Q H
% $ 7 7 ( 5 , $ 9 2 / 7
Il veicolo non ha una normale
batteria 12 V che deve essere
sostituita periodicamente. La batteria
è del tipo litio-ione-polimero integrata
nella batteria ad alta tensione. Un
sistema di protezione batteria 12 V
permette d’isolare la batteria 12 V
per prevenire che possa scaricarsi
completamente.
Per preservare voi e chi vi è
vicino dal rischio di LESIONI
SERIE o MORTE, seguire
sempre queste precauzioni
quando si lavora vicino ad
una batteria o si maneggia una
batteria.
Leggere e seguire
sempre le istruzioni
scrupolosamente
quando si maneggia una
batteria.
ATTENZIONE
Indossare occhiali
protettivi designati per
proteggere gli occhi
dagli spruzzi di acido.
Tenere lontano dalla
batteria qualsiasi
fiamma, scintilla o
articoli per il fumo.
C’è sempre presenza
d’idrogeno nelle celle di
una batteria, il quale è
altamente combustibile e
può esplodere se
s’incendia.
Tenere le batterie fuori
dalla portata dei bambini.
Le batterie contengono
acido solforico che è
altamente corrosivo.
Evitare che l’acido vada
a contatto con occhi,
pelle o vestiario.
Se l’acido penetra negli occhi,
sciacquare gli occhi con acqua
fresca per almeno 15 minuti
e sottoporsi immediatamente
a visita medica. Se l’acido
va sulla pelle, lavare molto
bene l’area interessata. Se si
avvertono dolori o bruciori,
sottoporsi immediatamente a
visita medica.
• Il commutatore di accensione
elettrico lavora con alta
tensione. Non toccare MAI
questi componenti con
indicatore “
” acceso o
quando il pulsante POWER è
nella posizione ON.
