Hyundai Santa Fe 2006 Betriebsanleitung (in German)

2FAHREN MIT DEM HYUNDAI
2
C010A02O-SST

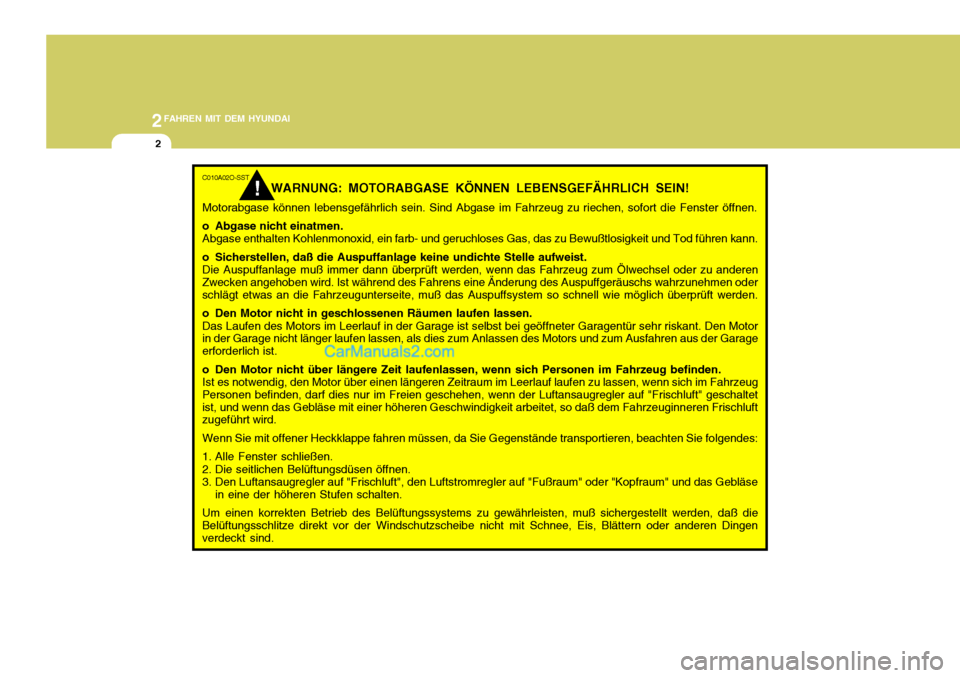

WARNUNG: MOTORABGASE KÖNNEN LEBENSGEFÄHRLICH SEIN!
Motorabgase können lebensgefährlich sein. Sind Abgase im Fahrzeug zu riechen, sofort die Fenster öffnen.
o Abgase nicht einatmen. Abgase enthalten Kohlenmonoxid, ein farb- und geruchloses Gas, das zu Bewußtlosigkeit und Tod führen kann.
o Sicherstellen, daß die Auspuffanlage keine undichte Stelle aufweist. Die Auspuffanlage muß immer dann überprüft werden, wenn das Fahrzeug zum Ölwechsel oder zu anderen
Zwecken angehoben wird. Ist während des Fahrens eine Änderung des Auspuffgeräuschs wahrzunehmen oder schlägt etwas an die Fahrzeugunterseite, muß das Auspuffsystem so schnell wie möglich überprüft werden.
o Den Motor nicht in geschlossenen Räumen laufen lassen.
Das Laufen des Motors im Leerlauf in der Garage ist selbst bei geöffneter Garagentür sehr riskant. Den Motor
in der Garage nicht länger laufen lassen, als dies zum Anlassen des Motors und zum Ausfahren aus der Garage erforderlich ist.
o Den Motor nicht über längere Zeit laufenlassen, wenn sich Personen im Fahrzeug befinden.
Ist es notwendig, den Motor über einen längeren Zeitraum im Leerlauf laufen zu lassen, wenn sich im Fahrzeug
Personen befinden, darf dies nur im Freien geschehen, wenn der Luftansaugregler auf "Frischluft" geschaltet ist, und wenn das Gebläse mit einer höheren Geschwindigkeit arbeitet, so daß dem Fahrzeuginneren Frischluft zugeführt wird.
Wenn Sie mit offener Heckklappe fahren müssen, da Sie Gegenstände transportieren, beachten Sie folgendes:
1. Alle Fenster schließen.
2. Die seitlichen Belüftungsdüsen öffnen.
3. Den Luftansaugregler auf "Frischluft", den Luftstromregler auf "Fußraum" oder "Kopfraum" und das Gebläse in eine der höheren Stufen schalten.
Um einen korrekten Betrieb des Belüftungssystems zu gewährleisten, muß sichergestellt werden, daß die
Belüftungsschlitze direkt vor der Windschutzscheibe nicht mit Schnee, Eis, Blättern oder anderen Dingen verdeckt sind.
!

2
FAHREN MIT DEM HYUNDAI
3

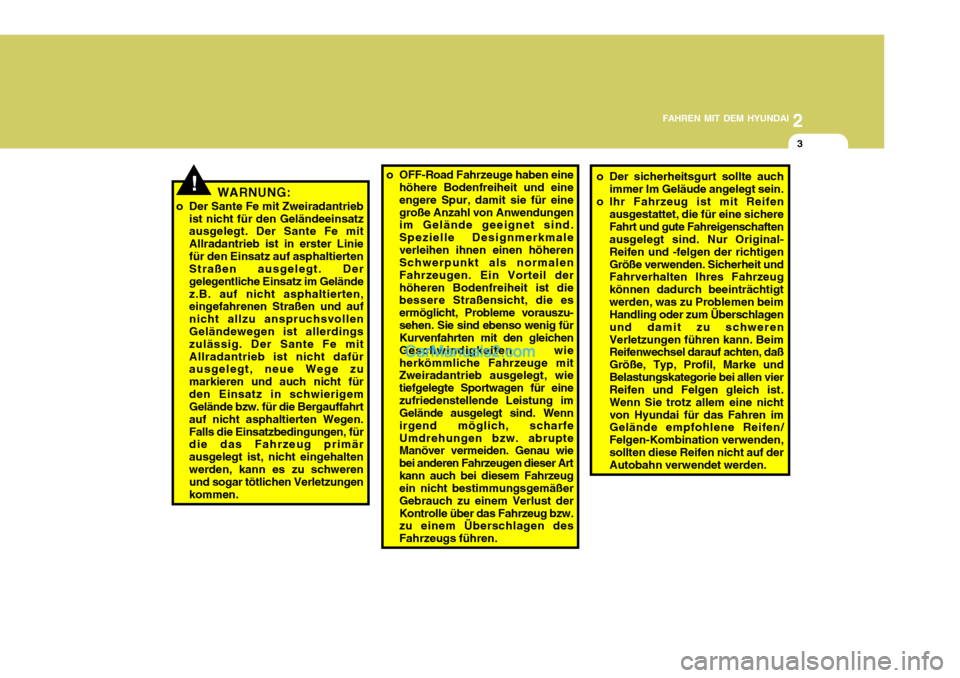

WARNUNG:
o Der Sante Fe mit Zweiradantrieb ist nicht für den Geländeeinsatz ausgelegt. Der Sante Fe mit Allradantrieb ist in erster Liniefür den Einsatz auf asphaltierten Straßen ausgelegt. Der gelegentliche Einsatz im Geländez.B. auf nicht asphaltierten, eingefahrenen Straßen und auf nicht allzu anspruchsvollenGeländewegen ist allerdings zulässig. Der Sante Fe mit Allradantrieb ist nicht dafür ausgelegt, neue Wege zu markieren und auch nicht fürden Einsatz in schwierigem Gelände bzw. für die Bergauffahrt auf nicht asphaltierten Wegen.Falls die Einsatzbedingungen, für die das Fahrzeug primär ausgelegt ist, nicht eingehaltenwerden, kann es zu schweren und sogar tötlichen Verletzungen kommen. o OFF-Road Fahrzeuge haben eine
höhere Bodenfreiheit und eineengere Spur, damit sie für einegroße Anzahl von Anwendungen im Gelände geeignet sind. Spezielle Designmerkmaleverleihen ihnen einen höheren Schwerpunkt als normalen Fahrzeugen. Ein Vorteil derhöheren Bodenfreiheit ist die
bessere Straßensicht, die es
ermöglicht, Probleme vorauszu- sehen. Sie sind ebenso wenig für Kurvenfahrten mit den gleichen Geschwindigkeiten wieherkömmliche Fahrzeuge mit Zweiradantrieb ausgelegt, wie tiefgelegte Sportwagen für einezufriedenstellende Leistung im Gelände ausgelegt sind. Wenn irgend möglich, scharfeUmdrehungen bzw. abrupte Manöver vermeiden. Genau wie bei anderen Fahrzeugen dieser Art
kann auch bei diesem Fahrzeug ein nicht bestimmungsgemäßer Gebrauch zu einem Verlust derKontrolle über das Fahrzeug bzw. zu einem Überschlagen des Fahrzeugs führen.!o Der sicherheitsgurt sollte auch immer lm Geläude angelegt sein.
o Ihr Fahrzeug ist mit Reifen ausgestattet, die für eine sichere Fahrt und gute Fahreigenschaften ausgelegt sind. Nur Original- Reifen und -felgen der richtigenGröße verwenden. Sicherheit und Fahrverhalten Ihres Fahrzeug können dadurch beeinträchtigtwerden, was zu Problemen beim Handling oder zum Überschlagen und damit zu schwerenVerletzungen führen kann. Beim Reifenwechsel darauf achten, daß Größe, Typ, Profil, Marke undBelastungskategorie bei allen vier Reifen und Felgen gleich ist. Wenn Sie trotz allem eine nichtvon Hyundai für das Fahren im Gelände empfohlene Reifen/ Felgen-Kombination verwenden,sollten diese Reifen nicht auf der Autobahn verwendet werden.

2FAHREN MIT DEM HYUNDAI

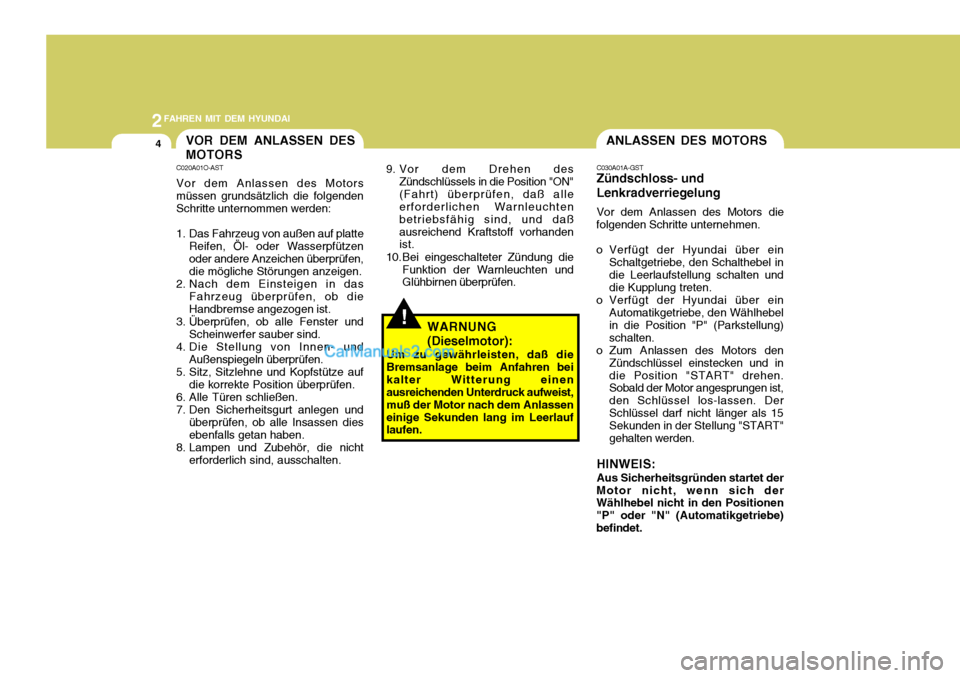

4ANLASSEN DES MOTORS
C030A01A-GST Zündschloss- und Lenkradverriegelung Vor dem Anlassen des Motors die
folgenden Schritte unternehmen.
o Verfügt der Hyundai über ein
Schaltgetriebe, den Schalthebel in die Leerlaufstellung schalten und die Kupplung treten.
o Verfügt der Hyundai über ein Automatikgetriebe, den Wählhebelin die Position "P" (Parkstellung) schalten.
o Zum Anlassen des Motors den
Zündschlüssel einstecken und indie Position "START" drehen. Sobald der Motor angesprungen ist, den Schlüssel los-lassen. DerSchlüssel darf nicht länger als 15 Sekunden in der Stellung "START" gehalten werden.
HINWEIS: Aus Sicherheitsgründen startet der
Motor nicht, wenn sich der Wählhebel nicht in den Positionen "P" oder "N" (Automatikgetriebe)befindet.
9. Vor dem Drehen des
Zündschlüssels in die Position "ON"(Fahrt) überprüfen, daß alle erforderlichen Warnleuchten betriebsfähig sind, und daßausreichend Kraftstoff vorhanden ist.
10. Bei eingeschalteter Zündung die Funktion der Warnleuchten undGlühbirnen überprüfen.
!WARNUNG (Dieselmotor):
Um zu gewährleisten, daß die Bremsanlage beim Anfahren beikalter Witterung einen ausreichenden Unterdruck aufweist, muß der Motor nach dem Anlasseneinige Sekunden lang im Leerlauf laufen.
VOR DEM ANLASSEN DES MOTORS
C020A01O-AST Vor dem Anlassen des Motors müssen grundsätzlich die folgenden Schritte unternommen werden:
1. Das Fahrzeug von außen auf platte
Reifen, Öl- oder Wasserpfützen oder andere Anzeichen überprüfen, die mögliche Störungen anzeigen.
2. Nach dem Einsteigen in das Fahrzeug überprüfen, ob dieHandbremse angezogen ist.
3. Überprüfen, ob alle Fenster und
Scheinwerfer sauber sind.
4. Die Stellung von Innen- und Außenspiegeln überprüfen.
5. Sitz, Sitzlehne und Kopfstütze auf die korrekte Position überprüfen.
6. Alle Türen schließen.
7. Den Sicherheitsgurt anlegen und überprüfen, ob alle Insassen diesebenfalls getan haben.
8. Lampen und Zubehör, die nicht
erforderlich sind, ausschalten.

2
FAHREN MIT DEM HYUNDAI

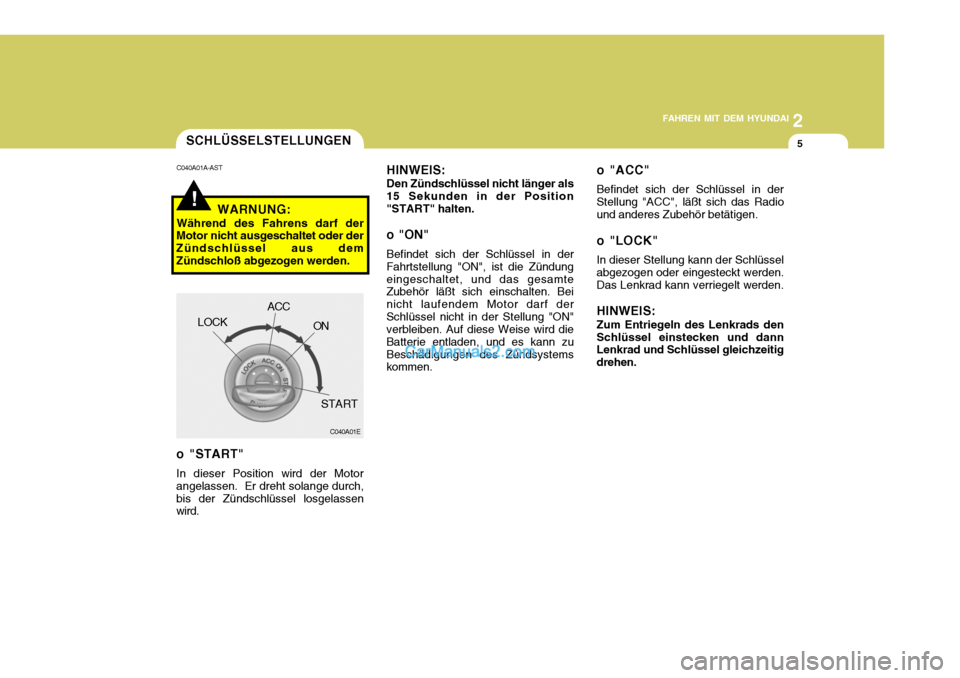

5SCHLÜSSELSTELLUNGEN
!
C040A01A-AST
WARNUNG:
Während des Fahrens darf der
Motor nicht ausgeschaltet oder der Zündschlüssel aus demZündschloß abgezogen werden.
C040A01E
LOCK
ACC
ON
START
o "START" In dieser Position wird der Motor angelassen. Er dreht solange durch,bis der Zündschlüssel losgelassen wird. HINWEIS: Den Zündschlüssel nicht länger als
15 Sekunden in der Position "START" halten.
o "ON" Befindet sich der Schlüssel in der
Fahrtstellung "ON", ist die Zündung eingeschaltet, und das gesamte Zubehör läßt sich einschalten. Bei nicht laufendem Motor darf derSchlüssel nicht in der Stellung "ON" verbleiben. Auf diese Weise wird die Batterie entladen, und es kann zuBeschädigungen des Zündsystems kommen. o "ACC" Befindet sich der Schlüssel in der Stellung "ACC", läßt sich das Radio und anderes Zubehör betätigen.
o "LOCK" In dieser Stellung kann der Schlüssel abgezogen oder eingesteckt werden. Das Lenkrad kann verriegelt werden. HINWEIS: Zum Entriegeln des Lenkrads den Schlüssel einstecken und dann Lenkrad und Schlüssel gleichzeitig drehen.

2FAHREN MIT DEM HYUNDAI

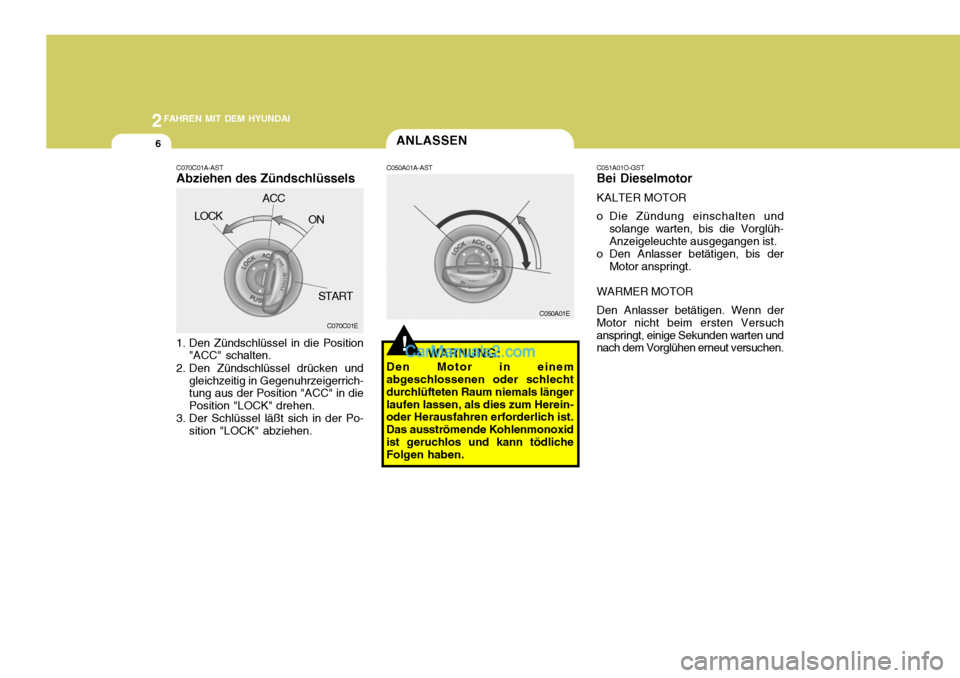

6ANLASSEN
!
C050A01E
C050A01A-AST
WARNUNG:
Den Motor in einem
abgeschlossenen oder schlecht durchlüfteten Raum niemals längerlaufen lassen, als dies zum Herein- oder Herausfahren erforderlich ist. Das ausströmende Kohlenmonoxidist geruchlos und kann tödliche Folgen haben. C051A01O-GSTBei Dieselmotor KALTER MOTOR
o Die Zündung einschalten und solange warten, bis die Vorglüh- Anzeigeleuchte ausgegangen ist.
o Den Anlasser betätigen, bis der Motor anspringt.
WARMER MOTOR Den Anlasser betätigen. Wenn der
Motor nicht beim ersten Versuch anspringt, einige Sekunden warten und nach dem Vorglühen erneut versuchen.
C070C01E
LOCK
ACC
ON
START
C070C01A-ASTAbziehen des Zündschlüssels
1. Den Zündschlüssel in die Position
"ACC" schalten.
2. Den Zündschlüssel drücken und gleichzeitig in Gegenuhrzeigerrich- tung aus der Position "ACC" in die Position "LOCK" drehen.
3. Der Schlüssel läßt sich in der Po-
sition "LOCK" abziehen.

2
FAHREN MIT DEM HYUNDAI
7

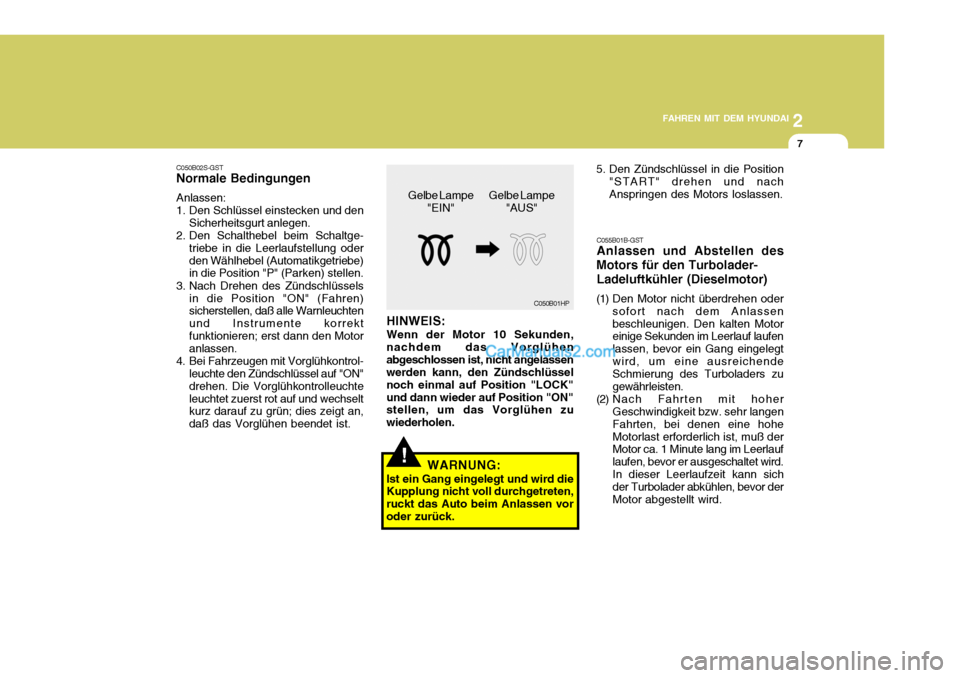

C050B02S-GST Normale Bedingungen Anlassen:
1. Den Schlüssel einstecken und den
Sicherheitsgurt anlegen.
2. Den Schalthebel beim Schaltge- triebe in die Leerlaufstellung oder den Wählhebel (Automatikgetriebe) in die Position "P" (Parken) stellen.
3. Nach Drehen des Zündschlüssels in die Position "ON" (Fahren)sicherstellen, daß alle Warnleuchten und Instrumente korrektfunktionieren; erst dann den Motor anlassen.
4. Bei Fahrzeugen mit Vorglühkontrol- leuchte den Zündschlüssel auf "ON" drehen. Die Vorglühkontrolleuchteleuchtet zuerst rot auf und wechselt kurz darauf zu grün; dies zeigt an, daß das Vorglühen beendet ist.
WARNUNG:
Ist ein Gang eingelegt und wird die Kupplung nicht voll durchgetreten, ruckt das Auto beim Anlassen voroder zurück.!
Gelbe Lampe "EIN" Gelbe Lampe
"AUS"
C050B01HP
HINWEIS: Wenn der Motor 10 Sekunden, nachdem das Vorglühenabgeschlossen ist, nicht angelassen werden kann, den Zündschlüssel noch einmal auf Position "LOCK"und dann wieder auf Position "ON" stellen, um das Vorglühen zu wiederholen. 5. Den Zündschlüssel in die Position
"START" drehen und nachAnspringen des Motors loslassen.
C055B01B-GST Anlassen und Abstellen des
Motors für den Turbolader-
Ladeluftkühler (Dieselmotor)
(1) Den Motor nicht überdrehen oder sofort nach dem Anlassen beschleunigen. Den kalten Motor einige Sekunden im Leerlauf laufen lassen, bevor ein Gang eingelegtwird, um eine ausreichende Schmierung des Turboladers zu gewährleisten.
(2) Nach Fahrten mit hoher Geschwindigkeit bzw. sehr langenFahrten, bei denen eine hoheMotorlast erforderlich ist, muß der Motor ca. 1 Minute lang im Leerlauf laufen, bevor er ausgeschaltet wird.In dieser Leerlaufzeit kann sich der Turbolader abkühlen, bevor der Motor abgestellt wird.

2FAHREN MIT DEM HYUNDAI
8
!WARNUNG:
Den Motor nicht sofort abstellen,
nachdem er stark belastet war. Andernfalls kann der Motor oder der Turbolader ernsthaft beschädigtwerden.

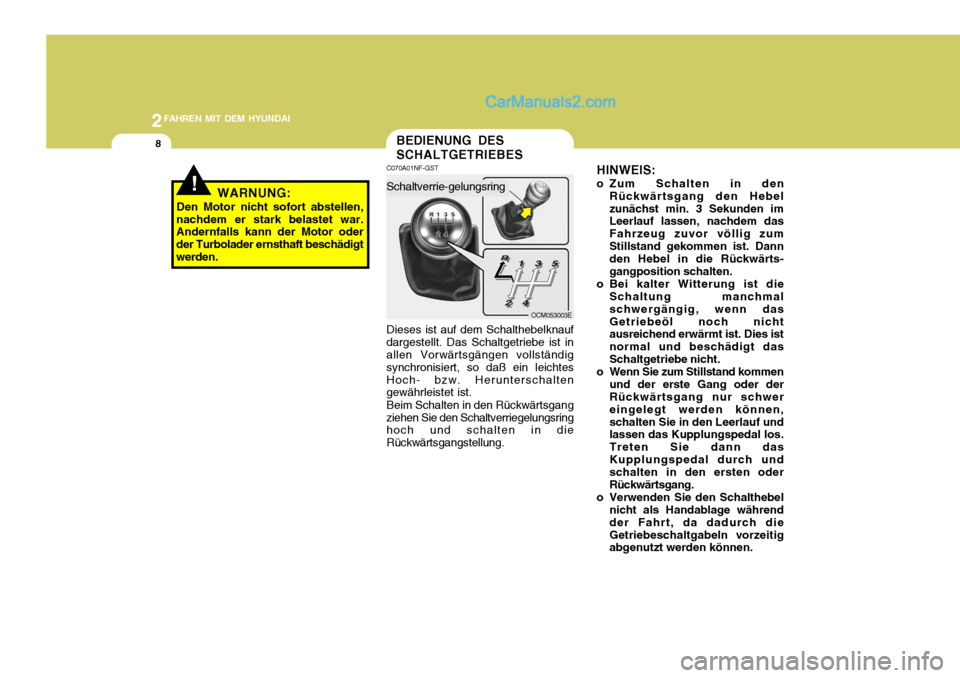

BEDIENUNG DES SCHALTGETRIEBES
C070A01NF-GST
OCM053003E
Dieses ist auf dem Schalthebelknauf dargestellt. Das Schaltgetriebe ist in allen Vorwärtsgängen vollständig synchronisiert, so daß ein leichtesHoch- bzw. Herunterschalten gewährleistet ist. Beim Schalten in den Rückwärtsgang ziehen Sie den Schaltverriegelungsring hoch und schalten in die Rückwärtsgangstellung. HINWEIS:
o Zum Schalten in den Rückwärtsgang den Hebelzunächst min. 3 Sekunden im Leerlauf lassen, nachdem das Fahrzeug zuvor völlig zumStillstand gekommen ist. Dann den Hebel in die Rückwärts- gangposition schalten.
o Bei kalter Witterung ist die Schaltung manchmalschwergängig, wenn dasGetriebeöl noch nicht ausreichend erwärmt ist. Dies ist normal und beschädigt dasSchaltgetriebe nicht.
o Wenn Sie zum Stillstand kommen und der erste Gang oder der Rückwärtsgang nur schwer eingelegt werden können,schalten Sie in den Leerlauf und lassen das Kupplungspedal los. Treten Sie dann dasKupplungspedal durch und schalten in den ersten oder Rückwärtsgang.
o Verwenden Sie den Schalthebel nicht als Handablage währendder Fahrt, da dadurch dieGetriebeschaltgabeln vorzeitig abgenutzt werden können.
Schaltverrie-gelungsring

2
FAHREN MIT DEM HYUNDAI
9

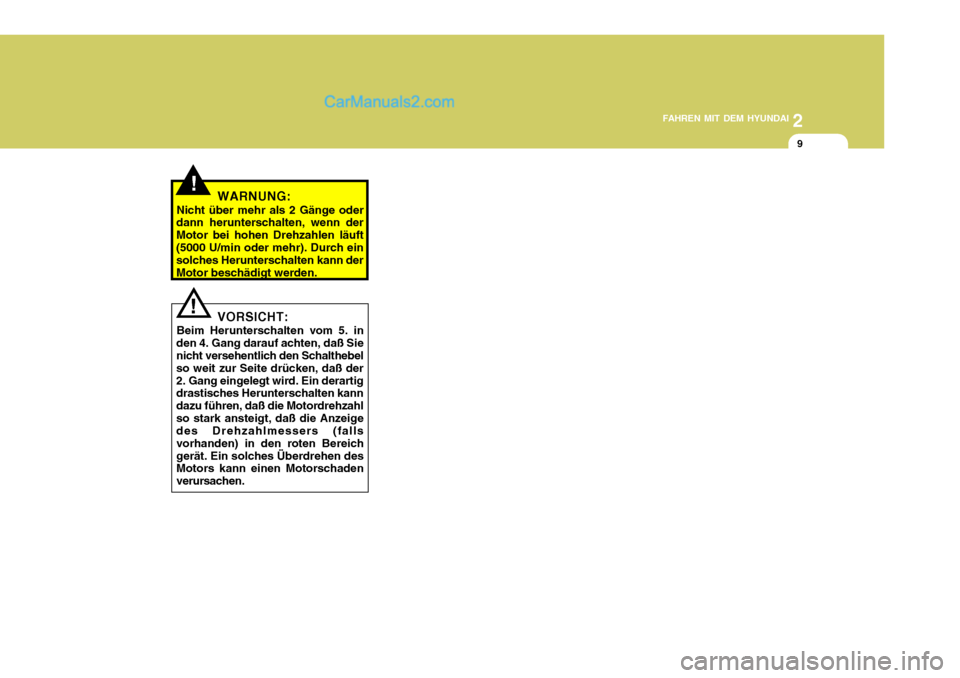

!WARNUNG:
Nicht über mehr als 2 Gänge oder
dann herunterschalten, wenn der Motor bei hohen Drehzahlen läuft(5000 U/min oder mehr). Durch ein solches Herunterschalten kann der Motor beschädigt werden.
! VORSICHT:
Beim Herunterschalten vom 5. in
den 4. Gang darauf achten, daß Sie nicht versehentlich den Schalthebel so weit zur Seite drücken, daß der2. Gang eingelegt wird. Ein derartig drastisches Herunterschalten kann dazu führen, daß die Motordrehzahlso stark ansteigt, daß die Anzeige des Drehzahlmessers (falls vorhanden) in den roten Bereichgerät. Ein solches Überdrehen des Motors kann einen Motorschaden verursachen.

2FAHREN MIT DEM HYUNDAI
10
C070D02O-AST Fahrhinweise
o An Abhängen niemals den Gang heraus-nehmen und das Fahrzeug im Leerlauf fahren. Dies ist extremgefährlich. Grundsätzlich einen Gang eingelegt lassen.
o Die Bremsen nicht übermäßig bean- spruchen. Dies kann zuÜberhitzung und Fehlfunktion der Bremsen führen. Stattdessen anlangen Abhängen abbremsen und in einen niedrigeren Gang schalten. Dadurch wird das Bremsen des Fahrzeugs durch die Bremswirkung das Motors unterstützt.
o Vor dem Schalten in einen niedrigeren Gang abbremsen. Aufdiese Weise läßt sich einÜberdrehen des Motors, das zu Beschädigungen führen kann, vermeiden.
o Bei Seitenwind langsamer fahren.
Auf diese Weise wird eine bessereKontrolle über das Fahrzeug gewährleistet.
C070B01A-ASTVerwenden der Kupplung Vor dem Schalten muß die Kupplung voll durchgetreten und danach langsam freigegeben werden. DasKupplungspedal darf erst dann wieder benutzt werden, wenn es vollständig in die ursprüngliche Positionzurückgekehrt ist. Beim Fahren nicht den Fuß auf dem Kupplungspedal lassen. Dies führt zu unnötigerAbnutzung. Die Kupplung nicht teilweise treten, um das Fahrzeug an einer Steigung zu halten. Dies führtzu unnötigem Verschleiß. Zum Halten des Fahrzeugs an einer Steigung die Handbremse verwenden. DasKupplungspedal nicht schnell und wiederholt niedertreten.
C070E02A-GSTEmpfohlene Schaltpunkte
Schaltenvon - in
1-2 2-3 3-4 4-5
Empfohlene
Geschwindigkeit
km/h (mph)20 (15) 40 (25) 55 (35) 75 (45)
Die oben dargestellten Schaltpunkte werden für größte Kraftstoffersparnis und optimale Leistung empfohlen.

2
FAHREN MIT DEM HYUNDAI
11

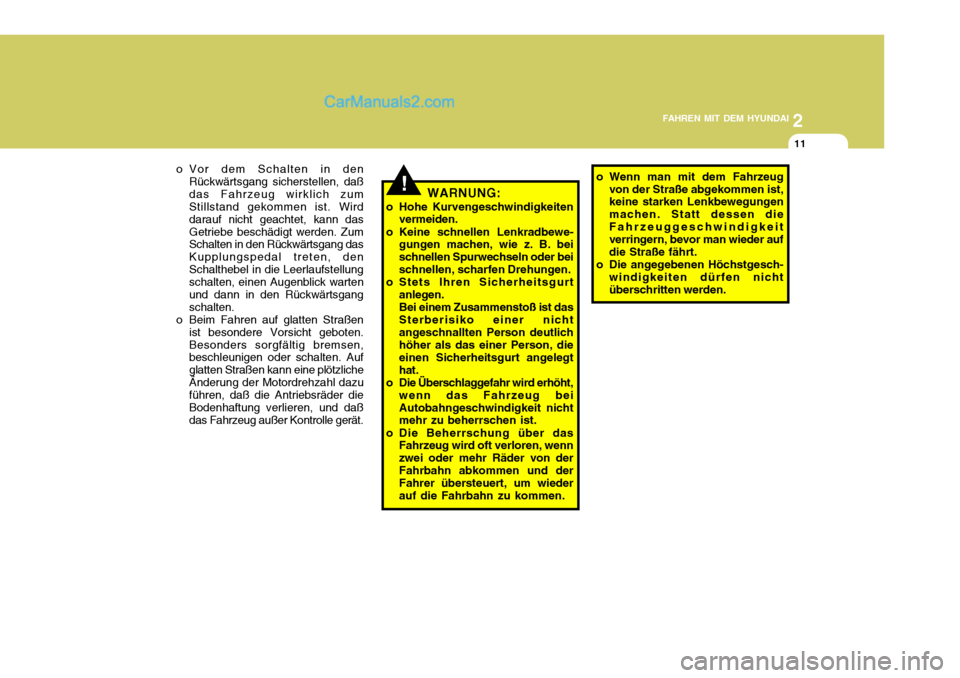

!o Wenn man mit dem Fahrzeug
von der Straße abgekommen ist, keine starken Lenkbewegungen machen. Statt dessen dieFahrzeuggeschwindigkeit verringern, bevor man wieder auf die Straße fährt.
o Die angegebenen Höchstgesch- windigkeiten dürfen nichtüberschritten werden.
o Vor dem Schalten in den
Rückwärtsgang sicherstellen, daßdas Fahrzeug wirklich zum Stillstand gekommen ist. Wird darauf nicht geachtet, kann dasGetriebe beschädigt werden. Zum Schalten in den Rückwärtsgang das Kupplungspedal treten, denSchalthebel in die Leerlaufstellung schalten, einen Augenblick warten und dann in den Rückwärtsgangschalten.
o Beim Fahren auf glatten Straßen ist besondere Vorsicht geboten.Besonders sorgfältig bremsen, beschleunigen oder schalten. Auf glatten Straßen kann eine plötzlicheÄnderung der Motordrehzahl dazu führen, daß die Antriebsräder die Bodenhaftung verlieren, und daßdas Fahrzeug außer Kontrolle gerät. WARNUNG:
o Hohe Kurvengeschwindigkeiten vermeiden.
o Keine schnellen Lenkradbewe- gungen machen, wie z. B. beischnellen Spurwechseln oder beischnellen, scharfen Drehungen.
o Stets Ihren Sicherheitsgurt
anlegen.Bei einem Zusammenstoß ist dasSterberisiko einer nichtangeschnallten Person deutlich höher als das einer Person, die einen Sicherheitsgurt angelegthat.
o Die Überschlaggefahr wird erhöht,
wenn das Fahrzeug beiAutobahngeschwindigkeit nicht mehr zu beherrschen ist.
o Die Beherrschung über das Fahrzeug wird oft verloren, wenn zwei oder mehr Räder von derFahrbahn abkommen und der Fahrer übersteuert, um wieder auf die Fahrbahn zu kommen.
