Hyundai Santa Fe 2007 Manual del propietario (in Spanish)

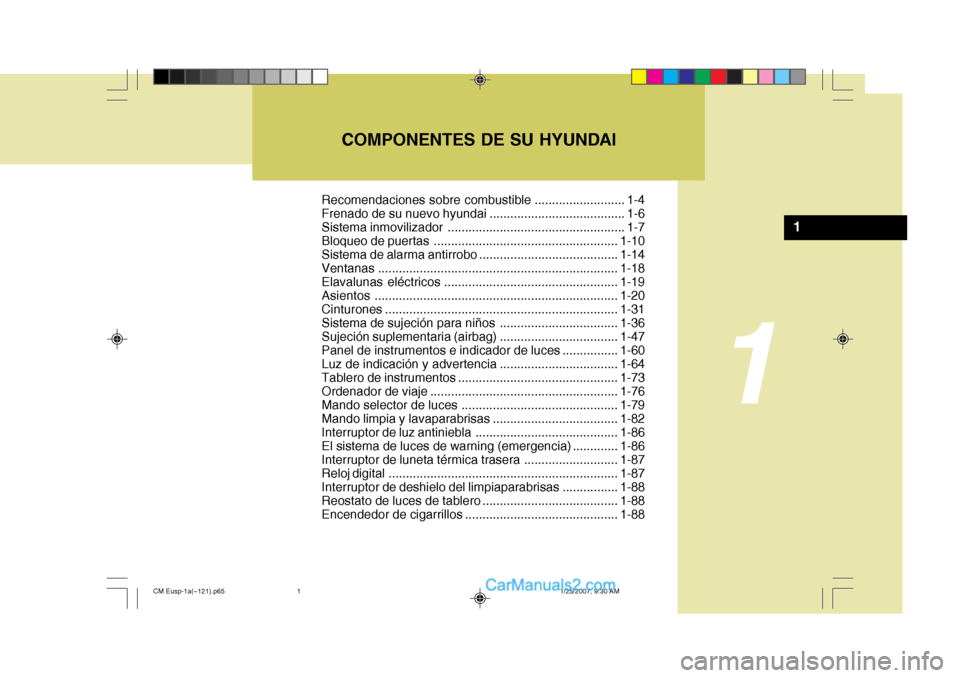

COMPONENTES DE SU HYUNDAI
1
1
Recomendaciones sobre combustible .......................... 1-4
Frenado de su nuevo hyundai ....................................... 1-6
Sistema inmovilizador ................................................... 1-7Bloqueo de puertas..................................................... 1-10
Sistema de alarma antirrobo ....... .................................1-14
Ventanas ..................................................................... 1-18
Elavalunas eléctricos .................................................. 1-19
Asien tos ...................................................................... 1-20
Cinturones ................................................................... 1-31
Sistema de sujeción para niños .................................. 1-36
Sujeción suplementaria (airbag) .................................. 1-47
Panel de instrumentos e indicador de luces................ 1-60
Luz de indicación y advertencia .................................. 1-64
Tablero de inst rumentos.............................................. 1-73
Ordenador de viaje ...................................................... 1-76
Mando selector de luces ............................................. 1-79
Mando limpia y lavaparabrisas .................................... 1-82
Interruptor de luz antiniebla ......................................... 1-86
El sistema de luces de warning (emergencia) .............1-86
Interruptor de luneta térmica trasera ...........................1-87
Reloj digital .................................................................. 1-87
Interruptor de deshielo del limpiaparabrisas ................ 1-88
Reostato de luces de tablero ....................................... 1-88
Encendedor de cigarrillos ............................................ 1-88
CM Eusp-1a(~121).p65 1/25/2007, 9:30 AM

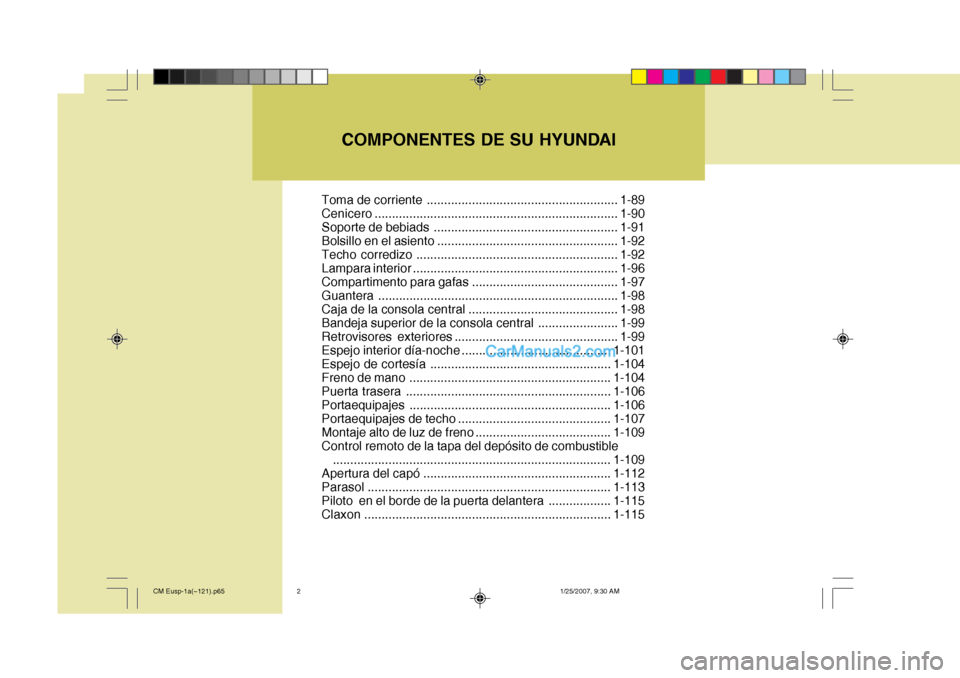

1

COMPONENTES DE SU HYUNDAI
Toma de corriente ....................................................... 1-89
Cenicero ...................................................................... 1-90
Soporte de bebiads..................................................... 1-91
Bolsillo en el asiento .................................................... 1-92
Techo corredizo .......................................................... 1-92
Lampara interior ........................................................... 1-96
Compartimento para gafas ..........................................1-97
Guantera ..................................................................... 1-98
Caja de la consol a central ........................................... 1-98
Bandeja superior de la consola central ....................... 1-99
Retrovisores exteriores ............................................... 1-99
Espejo interior día-noche ........................................... 1-101
Espejo de cortesía .................................................... 1-104
Freno de mano .......................................................... 1-104
Puerta trasera ........................................................... 1-106
Portaequip ajes .......................................................... 1-106
Portaequipajes de techo ............................................ 1-107
Montaje alto de luz de freno .......................................1-109
Control remoto de la tapa del depósito de combustible ................................................................................ 1-109
Apertura del capó ...................................................... 1-112
Parasol ...................................................................... 1-113
Piloto en el borde de la puerta delantera .................. 1-115
Claxon ....................................................................... 1-115
CM Eusp-1a(~121).p65 1/25/2007, 9:30 AM
2

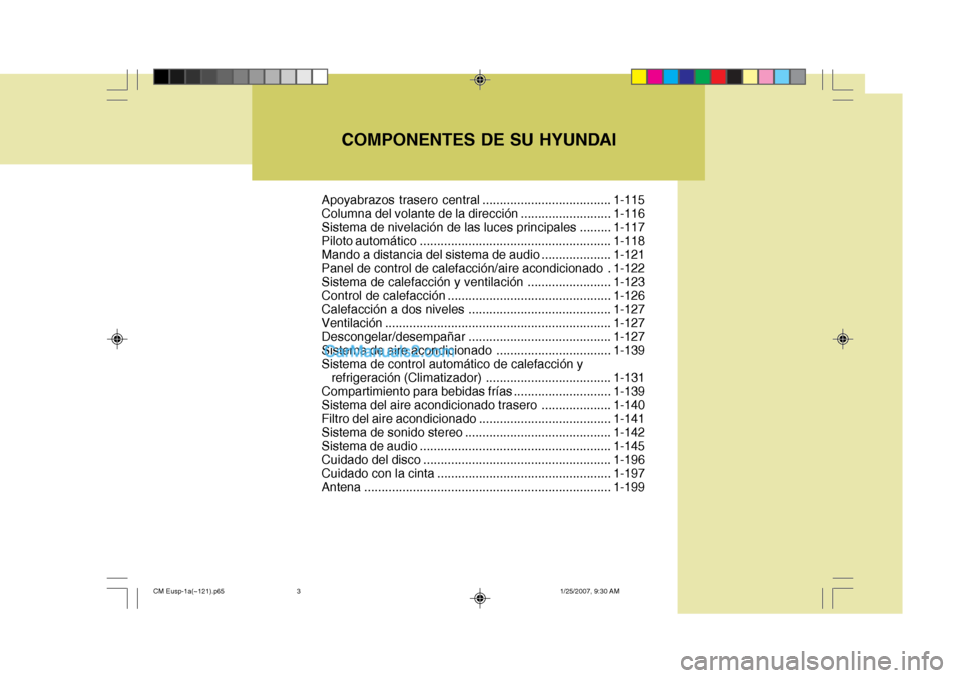

COMPONENTES DE SU HYUNDAI
Apoyabrazos trasero central .....................................1-115
Columna del volante de la dirección ..........................1-116
Sistema de nivelación de las luces principales .........1-117
Piloto automático ....................................................... 1-118
Mando a distancia del sistema de audio ....................1-121
Panel de control de calefacción/aire acondici onado .1-122
Sistema de calefacción y ventilación ........................ 1-123
Control de calefacción ............................................... 1-126
Calefacción a dos niveles ......................................... 1-127
Ventilación ....... .......................................................... 1-127
Descongelar/desempañar .........................................1-127
Sistema de aire acondicionado ................................. 1-139
Sistema de control automático de calefacción y refrigeración (Cli matizador) .................................... 1-131
Compartimiento para bebidas fría s ............................1-139
Sistema del aire acondicionado trasero ....................1-140
Filtro del aire acondicionado ...................................... 1-141
Sistema de sonido stereo.......................................... 1-142
Sistema de audio ....................................................... 1-145
Cuidado del disco ...................................................... 1-196
Cuidado con la cinta.................................................. 1-197
Antena ....................................................................... 1-199
CM Eusp-1a(~121).p65 1/25/2007, 9:30 AM
3

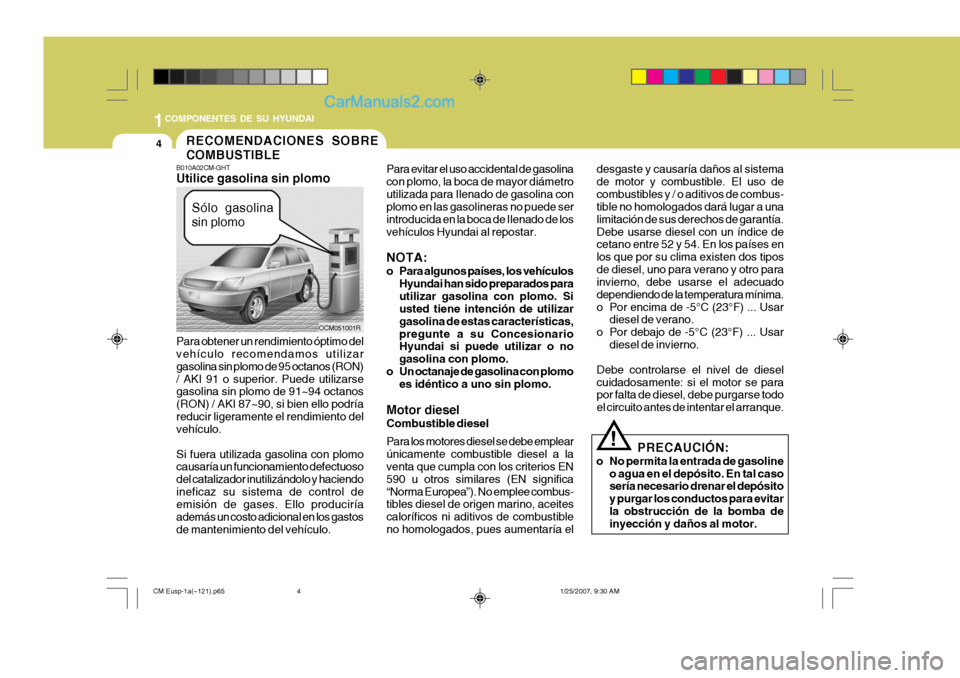

1COMPONENTES DE SU HYUNDAI
4
B010A02CM-GHT Utilice gasolina sin plomo Para obtener un rendimiento óptimo del vehículo recomendamos utilizar gasolina sin plomo de 95 octanos (RON)/ AKI 91 o superior. Puede utilizarse gasolina sin plomo de 91~94 octanos (RON) / AKI 87~90, si bien ello podríareducir ligeramente el rendimiento del vehículo. Si fuera utilizada gasolina con plomo causaría un funcionamiento defectuoso del catalizador inutilizándolo y haciendoineficaz su sistema de control de emisión de gases. Ello produciría además un costo adicional en los gastosde mantenimiento del vehículo. Para evitar el uso accidental de gasolinacon plomo, la boca de mayor diámetroutilizada para Ilenado de gasolina con plomo en las gasolineras no puede ser introducida en la boca de Ilenado de losvehículos Hyundai al repostar. NOTA:
o Para algunos países, los vehículos
Hyundai han sido preparados para utilizar gasolina con plomo. Si usted tiene intención de utilizar gasolina de estas características,pregunte a su Concesionario Hyundai si puede utilizar o no gasolina con plomo.
o Un octanaje de gasolina con plomo es idéntico a uno sin plomo.
Motor diesel Combustible diesel Para los motores diesel se debe emplear únicamente combustible diesel a la venta que cumpla con los criterios EN 590 u otros similares (EN significa“Norma Europea”). No emplee combus- tibles diesel de origen marino, aceites caloríficos ni aditivos de combustibleno homologados, pues aumentaría el
!
RECOMENDACIONES SOBRE COMBUSTIBLE
OCM051001R
desgaste y causaría daños al sistema de motor y combustible. El uso decombustibles y / o aditivos de combus- tible no homologados dará lugar a una limitación de sus derechos de garantía.Debe usarse diesel con un índice de cetano entre 52 y 54. En los países en los que por su clima existen dos tiposde diesel, uno para verano y otro para invierno, debe usarse el adecuado dependiendo de la temperatura mínima.
o Por encima de -5°C (23°F) ... Usar
diesel de verano.
o Por debajo de -5°C (23°F) ... Usar diesel de invierno.
Debe controlarse el nivel de dieselcuidadosamente: si el motor se para por falta de diesel, debe purgarse todo el circuito antes de intentar el arranque.
PRECAUCIÓN:
o No permita la entrada de gasoline o agua en el depósito. En tal caso sería necesario drenar el depósito y purgar los conductos para evitarla obstrucción de la bomba de inyección y daños al motor.
Sólo gasolina sin plomo
CM Eusp-1a(~121).p65
1/25/2007, 9:30 AM
4

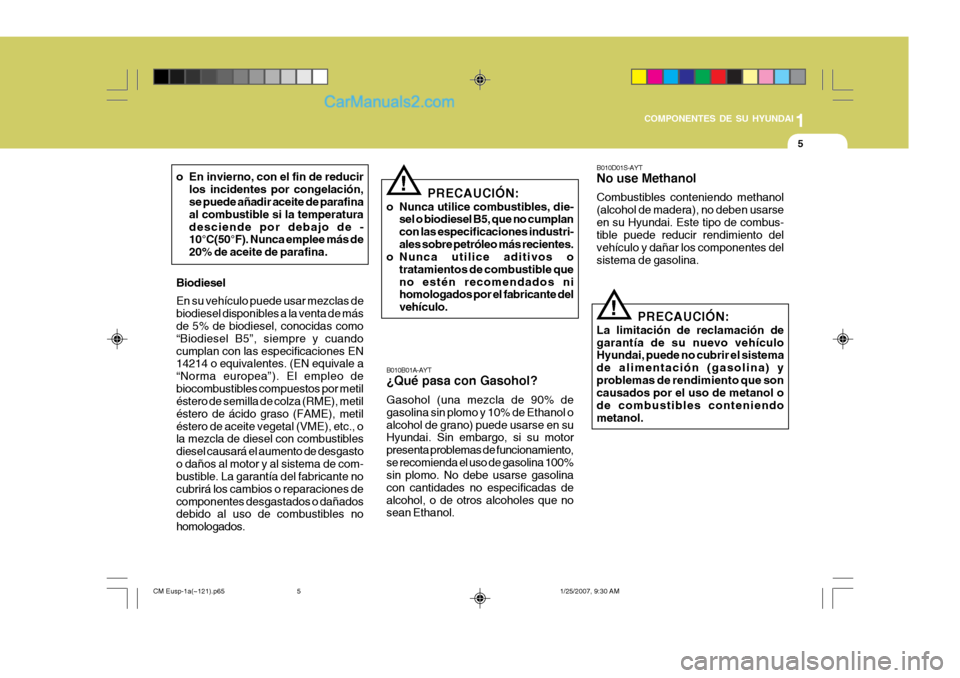

1
COMPONENTES DE SU HYUNDAI
5
B010B01A-AYT ¿Qué pasa con Gasohol? Gasohol (una mezcla de 90% de gasolina sin plomo y 10% de Ethanol oalcohol de grano) puede usarse en su Hyundai. Sin embargo, si su motor presenta problemas de funcionamiento,se recomienda el uso de gasolina 100% sin plomo. No debe usarse gasolina con cantidades no especificadas dealcohol, o de otros alcoholes que no sean Ethanol. B010D01S-AYT No use Methanol Combustibles conteniendo methanol (alcohol de madera), no deben usarseen su Hyundai. Este tipo de combus- tible puede reducir rendimiento del vehículo y dañar los componentes delsistema de gasolina.
PRECAUCIÓN:
La limitación de reclamación degarantía de su nuevo vehículo Hyundai, puede no cubrir el sistema de alimentación (gasolina) yproblemas de rendimiento que son causados por el uso de metanol o de combustibles conteniendometanol.
!
PRECAUCIÓN:
o Nunca utilice combustibles, die- sel o biodiesel B5, que no cumplan con las especificaciones industri-ales sobre petróleo más recientes.
o Nunca utilice aditivos o
tratamientos de combustible queno estén recomendados ni homologados por el fabricante del vehículo.
o En invierno, con el fin de reducir
los incidentes por congelación, se puede añadir aceite de parafina al combustible si la temperaturadesciende por debajo de - 10°C(50°F). Nunca emplee más de 20% de aceite de parafina.
Biodiesel En su vehículo puede usar mezclas de biodiesel disponibles a la venta de másde 5% de biodiesel, conocidas como “Biodiesel B5”, siempre y cuando cumplan con las especificaciones EN 14214 o equivalentes. (EN equivale a “Norma europea”). El empleo debiocombustibles compuestos por metil éstero de semilla de colza (RME), metil éstero de ácido graso (FAME), metiléstero de aceite vegetal (VME), etc., o la mezcla de diesel con combustibles diesel causará el aumento de desgastoo daños al motor y al sistema de com- bustible. La garantía del fabricante no cubrirá los cambios o reparaciones decomponentes desgastados o dañados debido al uso de combustibles no homologados.
!
CM Eusp-1a(~121).p65 1/25/2007, 9:30 AM
5

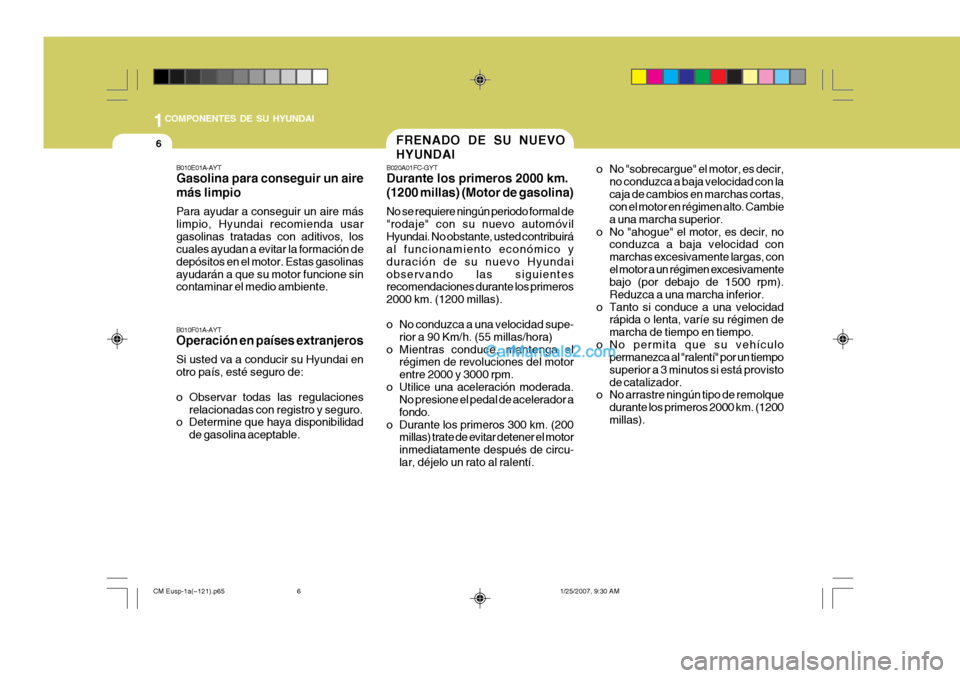

1COMPONENTES DE SU HYUNDAI
6
o No "sobrecargue" el motor, es decir,no conduzca a baja velocidad con la caja de cambios en marchas cortas, con el motor en régimen alto. Cambie a una marcha superior.
o No "ahogue" el motor, es decir, no conduzca a baja velocidad conmarchas excesivamente largas, conel motor a un régimen excesivamente bajo (por debajo de 1500 rpm). Reduzca a una marcha inferior.
o Tanto si conduce a una velocidad rápida o lenta, varíe su régimen demarcha de tiempo en tiempo.
o No permita que su vehículo permanezca al "ralentí" por un tiemposuperior a 3 minutos si está provistode catalizador.
o No arrastre ningún tipo de remolque
durante los primeros 2000 km. (1200millas).
B010E01A-AYT Gasolina para conseguir un aire más limpio Para ayudar a conseguir un aire más limpio, Hyundai recomienda usargasolinas tratadas con aditivos, los cuales ayudan a evitar la formación de depósitos en el motor. Estas gasolinasayudarán a que su motor funcione sin contaminar el medio ambiente. B010F01A-AYT Operación en países extranjeros Si usted va a conducir su Hyundai en otro país, esté seguro de:
o Observar todas las regulaciones
relacionadas con registro y seguro.
o Determine que haya disponibilidad
de gasolina aceptable.FRENADO DE SU NUEVO HYUNDAI
B020A01FC-GYT Durante los primeros 2000 km. (1200 millas) (Motor de gasolina) No se requiere ningún periodo formal de "rodaje" con su nuevo automóvilHyundai. No obstante, usted contribuirá al funcionamiento económico y duración de su nuevo Hyundaiobservando las siguientes recomendaciones durante los primeros 2000 km. (1200 millas).
o No conduzca a una velocidad supe-
rior a 90 Km/h. (55 millas/hora)
o Mientras conduce, mantenga el régimen de revoluciones del motor entre 2000 y 3000 rpm.
o Utilice una aceleración moderada. No presione el pedal de acelerador afondo.
o Durante los primeros 300 km. (200 millas) trate de evitar detener el motorinmediatamente después de circu-lar, déjelo un rato al ralentí.
CM Eusp-1a(~121).p65 1/25/2007, 9:30 AM
6

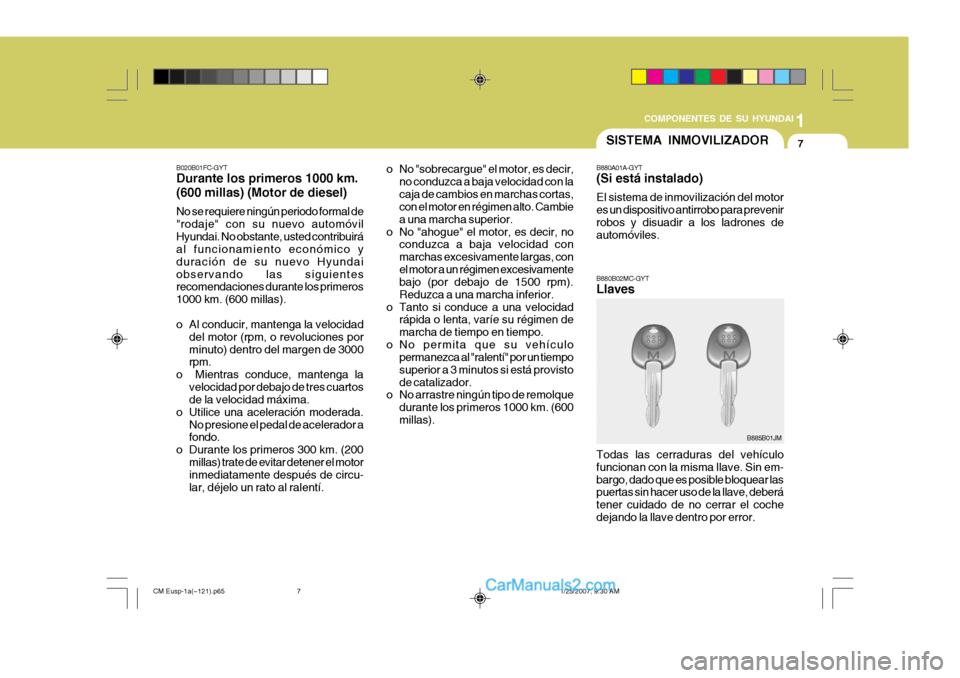

1
COMPONENTES DE SU HYUNDAI
7SISTEMA INMOVILIZADOR
B880A01A-GYT (Si está instalado) El sistema de inmovilización del motor es un dispositivo antirrobo para prevenirrobos y disuadir a los ladrones de automóviles. B880B02MC-GYT Llaves Todas las cerraduras del vehículo funcionan con la misma llave. Sin em-bargo, dado que es posible bloquear las puertas sin hacer uso de la llave, deberá tener cuidado de no cerrar el cochedejando la llave dentro por error.
B885B01JM
o No "sobrecargue" el motor, es decir,
no conduzca a baja velocidad con la caja de cambios en marchas cortas, con el motor en régimen alto. Cambie a una marcha superior.
o No "ahogue" el motor, es decir, no conduzca a baja velocidad conmarchas excesivamente largas, conel motor a un régimen excesivamente bajo (por debajo de 1500 rpm). Reduzca a una marcha inferior.
o Tanto si conduce a una velocidad rápida o lenta, varíe su régimen demarcha de tiempo en tiempo.
o No permita que su vehículo permanezca al "ralentí" por un tiemposuperior a 3 minutos si está provistode catalizador.
o No arrastre ningún tipo de remolque
durante los primeros 1000 km. (600millas).
B020B01FC-GYT Durante los primeros 1000 km. (600 millas) (Motor de diesel) No se requiere ningún periodo formal de "rodaje" con su nuevo automóvilHyundai. No obstante, usted contribuirá al funcionamiento económico y duración de su nuevo Hyundaiobservando las siguientes recomendaciones durante los primeros 1000 km. (600 millas).
o Al conducir, mantenga la velocidad
del motor (rpm, o revoluciones por minuto) dentro del margen de 3000 rpm.
o Mientras conduce, mantenga la velocidad por debajo de tres cuartosde la velocidad máxima.
o Utilice una aceleración moderada. No presione el pedal de acelerador afondo.
o Durante los primeros 300 km. (200 millas) trate de evitar detener el motorinmediatamente después de circu- lar, déjelo un rato al ralentí.
CM Eusp-1a(~121).p65 1/25/2007, 9:30 AM
7

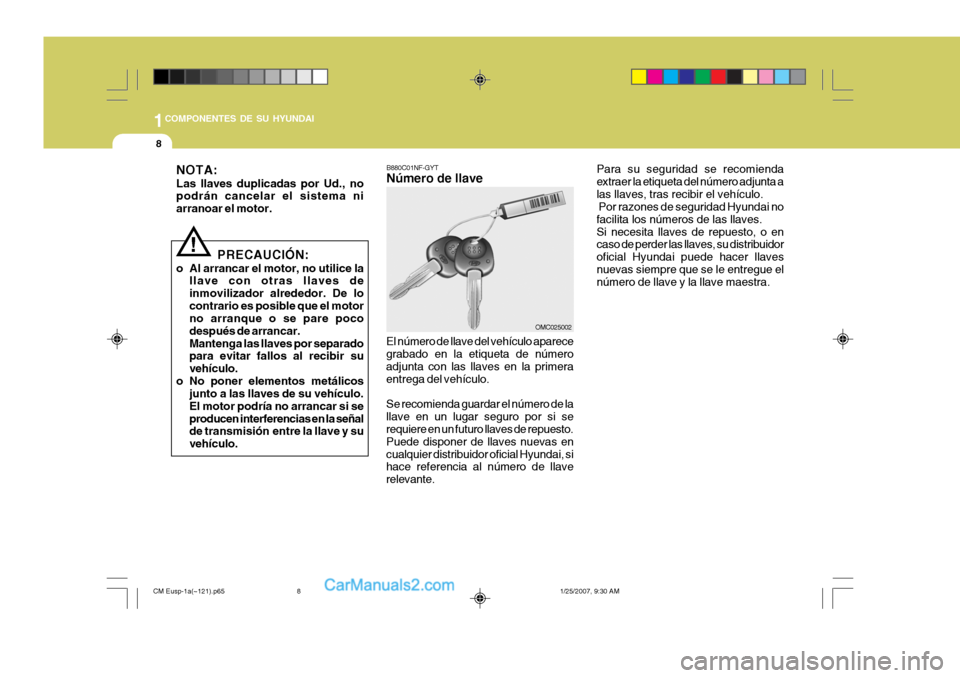

1COMPONENTES DE SU HYUNDAI
8
Para su seguridad se recomienda extraer la etiqueta del número adjunta alas llaves, tras recibir el vehículo. Por razones de seguridad Hyundai no facilita los números de las llaves.Si necesita llaves de repuesto, o en caso de perder las llaves, su distribuidor oficial Hyundai puede hacer llavesnuevas siempre que se le entregue el número de llave y la llave maestra.
NOTA: Las llaves duplicadas por Ud., no podrán cancelar el sistema ni arranoar el motor.
!
PRECAUCIÓN:
o Al arrancar el motor, no utilice la llave con otras llaves de inmovilizador alrededor. De locontrario es posible que el motor no arranque o se pare poco después de arrancar.Mantenga las llaves por separado para evitar fallos al recibir su vehículo.
o No poner elementos metálicos junto a las llaves de su vehículo.El motor podría no arrancar si seproducen interferencias en la señal
de transmisión entre la llave y su vehículo.
B880C01NF-GYT Número de llave
El número de llave del vehículo aparece grabado en la etiqueta de número adjunta con las llaves en la primeraentrega del vehículo. Se recomienda guardar el número de la llave en un lugar seguro por si se requiere en un futuro llaves de repuesto. Puede disponer de llaves nuevas encualquier distribuidor oficial Hyundai, si hace referencia al número de llave relevante. OMC025002
CM Eusp-1a(~121).p65
1/25/2007, 9:30 AM
8

1
COMPONENTES DE SU HYUNDAI

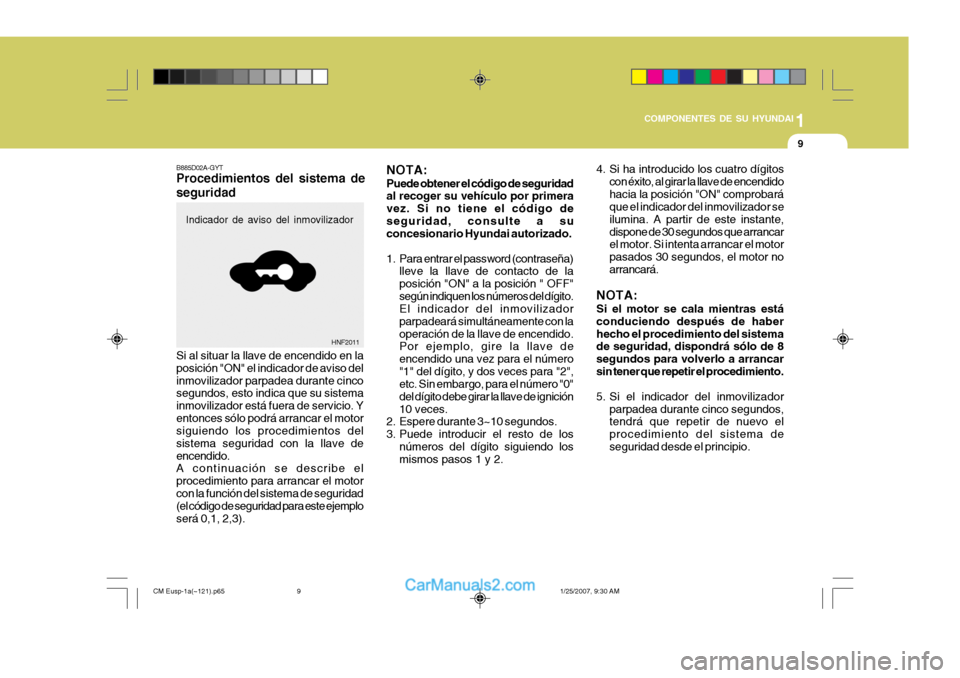

9
4. Si ha introducido los cuatro dígitos con éxito, al girar la llave de encendido hacia la posición "ON" comprobará que el indicador del inmovilizador se ilumina. A partir de este instante,dispone de 30 segundos que arrancar el motor. Si intenta arrancar el motor pasados 30 segundos, el motor noarrancará.
NOTA: Si el motor se cala mientras está conduciendo después de haberhecho el procedimiento del sistema de seguridad, dispondrá sólo de 8 segundos para volverlo a arrancarsin tener que repetir el procedimiento.
5. Si el indicador del inmovilizador parpadea durante cinco segundos, tendrá que repetir de nuevo el procedimiento del sistema deseguridad desde el principio.
HNF2011
B885D02A-GYT Procedimientos del sistema de seguridad Si al situar la llave de encendido en la posición "ON" el indicador de aviso delinmovilizador parpadea durante cinco segundos, esto indica que su sistema inmovilizador está fuera de servicio. Yentonces sólo podrá arrancar el motor siguiendo los procedimientos del sistema seguridad con la llave deencendido. A continuación se describe el procedimiento para arrancar el motorcon la función del sistema de seguridad (el código de seguridad para este ejemplo será 0,1, 2,3). NOTA: Puede obtener el código de seguridad al recoger su vehículo por primera vez. Si no tiene el código deseguridad, consulte a su concesionario Hyundai autorizado.
1. Para entrar el password (contraseña)
lleve la llave de contacto de la posición "ON" a la posición " OFF"según indiquen los números del dígito. El indicador del inmovilizador parpadeará simultáneamente con laoperación de la llave de encendido. Por ejemplo, gire la llave de encendido una vez para el número"1" del dígito, y dos veces para "2", etc. Sin embargo, para el número "0" del dígito debe girar la llave de ignición10 veces.
2. Espere durante 3~10 segundos.
3. Puede introducir el resto de los
números del dígito siguiendo los mismos pasos 1 y 2.
Indicador de aviso del inmovilizador
CM Eusp-1a(~121).p65
1/25/2007, 9:30 AM
9

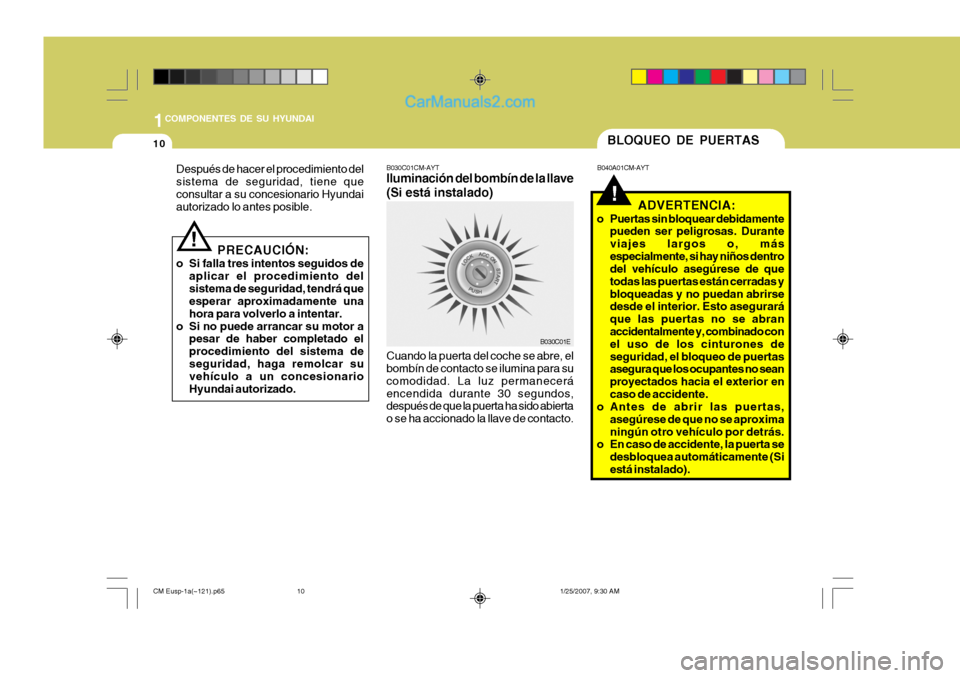

1COMPONENTES DE SU HYUNDAI
10
!
BLOQUEO DE PUERTAS
B040A01CM-AYT
ADVERTENCIA:
o Puertas sin bloquear debidamente pueden ser peligrosas. Durante viajes largos o, másespecialmente, si hay niños dentro del vehículo asegúrese de que todas las puertas están cerradas ybloqueadas y no puedan abrirse desde el interior. Esto asegurará que las puertas no se abranaccidentalmente y, combinado con el uso de los cinturones de seguridad, el bloqueo de puertas asegura que los ocupantes no sean proyectados hacia el exterior encaso de accidente.
o Antes de abrir las puertas,
asegúrese de que no se aproximaningún otro vehículo por detrás.
o En caso de accidente, la puerta se
desbloquea automáticamente (Siestá instalado).
B030C01CM-AYT Iluminación del bombín de la llave (Si está instalado) Cuando la puerta del coche se abre, el bombín de contacto se ilumina para su comodidad. La luz permaneceráencendida durante 30 segundos, después de que la puerta ha sido abierta o se ha accionado la llave de contacto. B030C01E
!
Después de hacer el procedimiento del sistema de seguridad, tiene queconsultar a su concesionario Hyundai autorizado lo antes posible.
PRECAUCIÓN:
o Si falla tres intentos seguidos de aplicar el procedimiento del sistema de seguridad, tendrá que esperar aproximadamente una hora para volverlo a intentar.
o Si no puede arrancar su motor a pesar de haber completado elprocedimiento del sistema deseguridad, haga remolcar su vehículo a un concesionario Hyundai autorizado.
CM Eusp-1a(~121).p65 1/25/2007, 9:30 AM
10
