Rijden met uw auto
62
5
E140401AUN

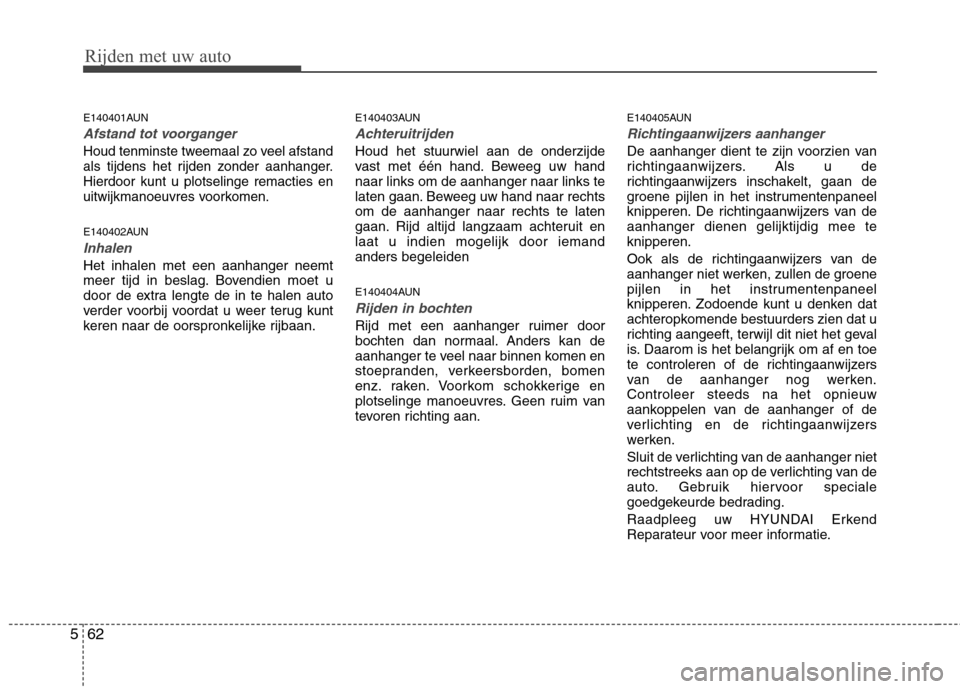

Afstand tot voorganger
Houd tenminste tweemaal zo veel afstand
als tijdens het rijden zonder aanhanger.Hierdoor kunt u plotselinge remacties en
uitwijkmanoeuvres voorkomen.
E140402AUN
Inhalen
Het inhalen met een aanhanger neemt
meer tijd in beslag. Bovendien moet u
door de extra lengte de in te halen auto
verder voorbij voordat u weer terug kunt
keren naar de oorspronkelijke rijbaan. E140403AUN
Achteruitrijden
Houd het stuurwiel aan de onderzijde
vast met één hand. Beweeg uw handnaar links om de aanhanger naar links te
laten gaan. Beweeg uw hand naar rechtsom de aanhanger naar rechts te laten
gaan. Rijd altijd langzaam achteruit enlaat u indien mogelijk door iemandanders begeleiden
E140404AUN
Rijden in bochten
Rijd met een aanhanger ruimer door
bochten dan normaal. Anders kan de
aanhanger te veel naar binnen komen en
stoepranden, verkeersborden, bomen
enz. raken. Voorkom schokkerige en
plotselinge manoeuvres. Geen ruim van
tevoren richting aan.E140405AUN
Richtingaanwijzers aanhanger
De aanhanger dient te zijn voorzien van
richtingaanwijzers. Als u de
richtingaanwijzers inschakelt, gaan de
groene pijlen in het instrumentenpaneel
knipperen. De richtingaanwijzers van deaanhanger dienen gelijktijdig mee teknipperen.
Ook als de richtingaanwijzers van de
aanhanger niet werken, zullen de groene
pijlen in het instrumentenpaneel
knipperen. Zodoende kunt u denken dat
achteropkomende bestuurders zien dat u
richting aangeeft, terwijl dit niet het geval
is. Daarom is het belangrijk om af en toe
te controleren of de richtingaanwijzers
van de aanhanger nog werken.Controleer steeds na het opnieuw
aankoppelen van de aanhanger of de
verlichting en de richtingaanwijzers
werken.
Sluit de verlichting van de aanhanger niet
rechtstreeks aan op de verlichting van de
auto. Gebruik hiervoor speciale
goedgekeurde bedrading.
Raadpleeg uw HYUNDAI Erkend
Reparateur voor meer informatie.

563
Rijden met uw auto
E140406ACM

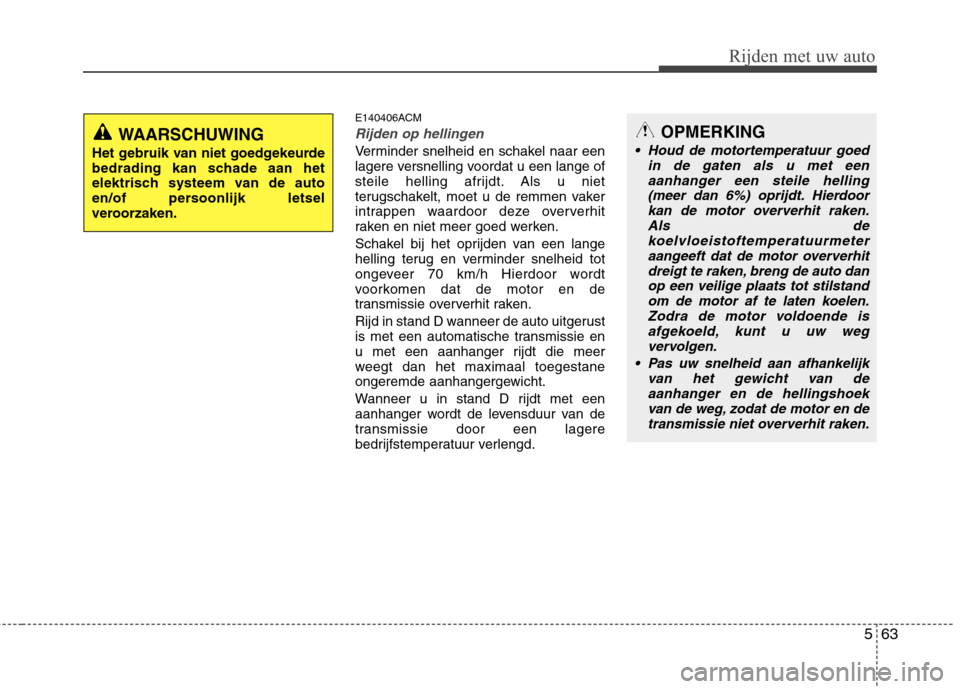

Rijden op hellingen
Verminder snelheid en schakel naar een
lagere versnelling voordat u een lange of
steile helling afrijdt. Als u niet
terugschakelt, moet u de remmen vaker
intrappen waardoor deze oververhit
raken en niet meer goed werken.
Schakel bij het oprijden van een lange
helling terug en verminder snelheid tot
ongeveer 70 km/h Hierdoor wordt
voorkomen dat de motor en de
transmissie oververhit raken.
Rijd in stand D wanneer de auto uitgerust
is met een automatische transmissie en
u met een aanhanger rijdt die meer
weegt dan het maximaal toegestane
ongeremde aanhangergewicht.
Wanneer u in stand D rijdt met een
aanhanger wordt de levensduur van de
transmissie door een lagere
bedrijfstemperatuur verlengd.
WAARSCHUWING
Het gebruik van niet goedgekeurde
bedrading kan schade aan het
elektrisch systeem van de auto
en/of persoonlijk letsel
veroorzaken.OPMERKING
Houd de motortemperatuur goed in de gaten als u met een
aanhanger een steile helling (meer dan 6%) oprijdt. Hierdoorkan de motor oververhit raken.Als de
koelvloeistoftemperatuurmeteraangeeft dat de motor oververhit dreigt te raken, breng de auto dan
op een veilige plaats tot stilstand om de motor af te laten koelen.Zodra de motor voldoende isafgekoeld, kunt u uw weg
vervolgen.
Pas uw snelheid aan afhankelijk van het gewicht van deaanhanger en de hellingshoekvan de weg, zodat de motor en de
transmissie niet oververhit raken.

Rijden met uw auto
64
5
E140407AFD

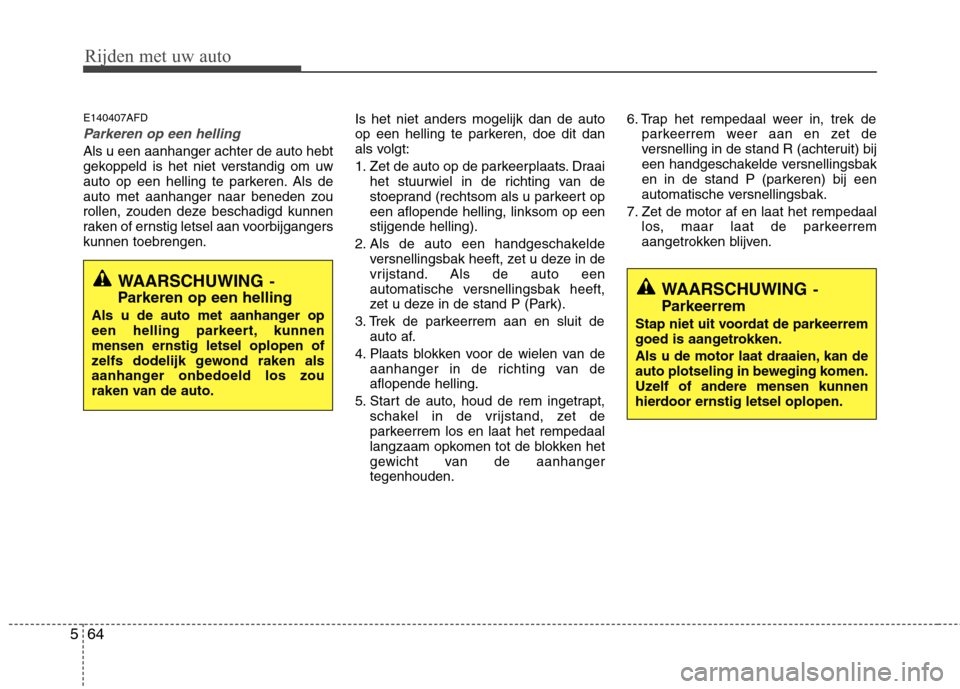

Parkeren op een helling
Als u een aanhanger achter de auto hebt
gekoppeld is het niet verstandig om uw
auto op een helling te parkeren. Als de
auto met aanhanger naar beneden zou
rollen, zouden deze beschadigd kunnen
raken of ernstig letsel aan voorbijgangerskunnen toebrengen. Is het niet anders mogelijk dan de auto
op een helling te parkeren, doe dit dan
als volgt:
1. Zet de auto op de parkeerplaats. Draai
het stuurwiel in de richting van de
stoeprand (rechtsom als u parkeert opeen aflopende helling, linksom op eenstijgende helling).
2. Als de auto een handgeschakelde versnellingsbak heeft, zet u deze in de
vrijstand. Als de auto een
automatische versnellingsbak heeft,
zet u deze in de stand P (Park).
3. Trek de parkeerrem aan en sluit de auto af.
4. Plaats blokken voor de wielen van de aanhanger in de richting van deaflopende helling.
5. Start de auto, houd de rem ingetrapt, schakel in de vrijstand, zet de
parkeerrem los en laat het rempedaal
langzaam opkomen tot de blokken het
gewicht van de aanhangertegenhouden. 6. Trap het rempedaal weer in, trek de
parkeerrem weer aan en zet de
versnelling in de stand R (achteruit) bij
een handgeschakelde versnellingsbak
en in de stand P (parkeren) bij een
automatische versnellingsbak.
7. Zet de motor af en laat het rempedaal los, maar laat de parkeerrem
aangetrokken blijven.
WAARSCHUWING -
Parkeerrem
Stap niet uit voordat de parkeerrem
goed is aangetrokken.
Als u de motor laat draaien, kan de
auto plotseling in beweging komen.
Uzelf of andere mensen kunnen
hierdoor ernstig letsel oplopen.WAARSCHUWING -
Parkeren op een helling
Als u de auto met aanhanger op
een helling parkeert, kunnenmensen ernstig letsel oplopen of
zelfs dodelijk gewond raken als
aanhanger onbedoeld los zou
raken van de auto.

565
Rijden met uw auto

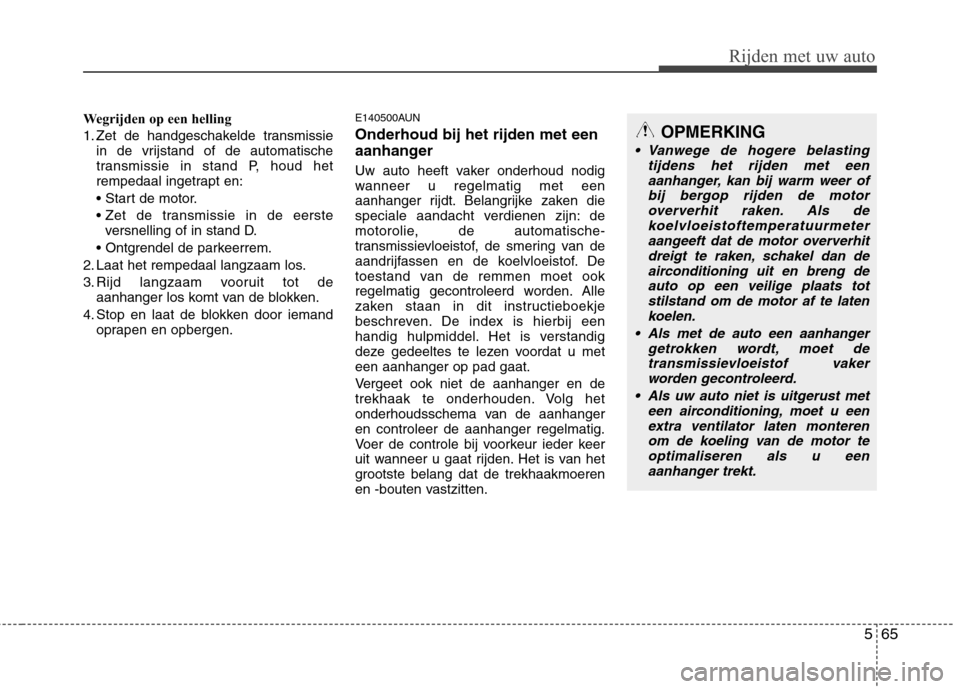

Wegrijden op een helling
1. Zet de handgeschakelde transmissiein de vrijstand of de automatische
transmissie in stand P, houd het
rempedaal ingetrapt en:

versnelling of in stand D.

2. Laat het rempedaal langzaam los.
3. Rijd langzaam vooruit tot de aanhanger los komt van de blokken.
4. Stop en laat de blokken door iemand oprapen en opbergen. E140500AUN Onderhoud bij het rijden met een
aanhanger
Uw auto heeft vaker onderhoud nodig
wanneer u regelmatig met een
aanhanger rijdt. Belangrijke zaken die
speciale aandacht verdienen zijn: de
motorolie, de automatische-
transmissievloeistof, de smering van de
aandrijfassen en de koelvloeistof. De
toestand van de remmen moet ook
regelmatig gecontroleerd worden. Alle
zaken staan in dit instructieboekje
beschreven. De index is hierbij een
handig hulpmiddel. Het is verstandig
deze gedeeltes te lezen voordat u meteen aanhanger op pad gaat.
Vergeet ook niet de aanhanger en de
trekhaak te onderhouden. Volg het
onderhoudsschema van de aanhangeren controleer de aanhanger regelmatig.
Voer de controle bij voorkeur ieder keer
uit wanneer u gaat rijden. Het is van het
grootste belang dat de trekhaakmoeren
en -bouten vastzitten.OPMERKING
Vanwege de hogere belasting
tijdens het rijden met een
aanhanger, kan bij warm weer of bij bergop rijden de motoroververhit raken. Als dekoelvloeistoftemperatuurmeter
aangeeft dat de motor oververhitdreigt te raken, schakel dan de airconditioning uit en breng de
auto op een veilige plaats tot stilstand om de motor af te latenkoelen.
Als met de auto een aanhanger getrokken wordt, moet de
transmissievloeistof vakerworden gecontroleerd.
Als uw auto niet is uitgerust met een airconditioning, moet u eenextra ventilator laten monteren
om de koeling van de motor teoptimaliseren als u een aanhanger trekt.

Rijden met uw auto
66
5

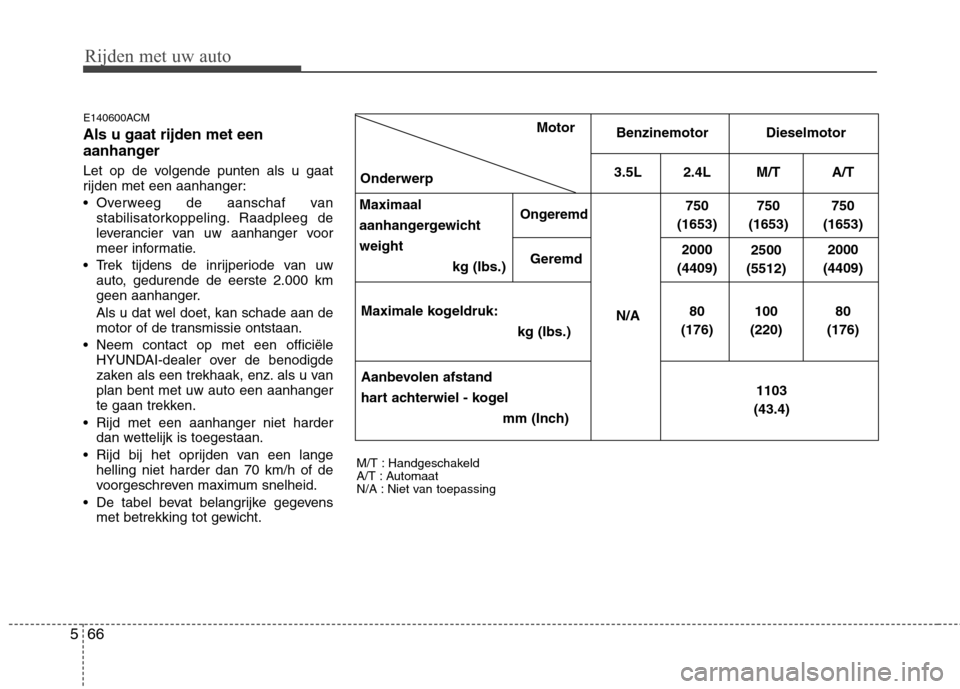

E140600ACM Als u gaat rijden met een
aanhanger
Let op de volgende punten als u gaat
rijden met een aanhanger:
Overweeg de aanschaf van
stabilisatorkoppeling. Raadpleeg de
leverancier van uw aanhanger voor
meer informatie.
Trek tijdens de inrijperiode van uw auto, gedurende de eerste 2.000 km
geen aanhanger.
Als u dat wel doet, kan schade aan de
motor of de transmissie ontstaan.
Neem contact op met een officiële HYUNDAI-dealer over de benodigde
zaken als een trekhaak, enz. als u vanplan bent met uw auto een aanhanger
te gaan trekken.
Rijd met een aanhanger niet harder dan wettelijk is toegestaan.
Rijd bij het oprijden van een lange helling niet harder dan 70 km/h of de
voorgeschreven maximum snelheid.
De tabel bevat belangrijke gegevens met betrekking tot gewicht. M/T : Handgeschakeld
A/T : Automaat
N/A : Niet van toepassingMotor
Onderwerp Benzinemotor Dieselmotor
3.5L 2.4L M/T A/T
Ongeremd
N/A 750
(1653) 750
(1653) 750
(1653)
Geremd 2000
(4409) 2500
(5512) 2000
(4409)
80
(176) 100
(220) 80
(176)
1103
(43.4)
Maximaal
aanhangergewichtweight
kg (Ibs.)
Maximale kogeldruk: kg (Ibs.)
Aanbevolen afstand
hart achterwiel - kogel mm (Inch)

567
Rijden met uw auto
E140601AUN

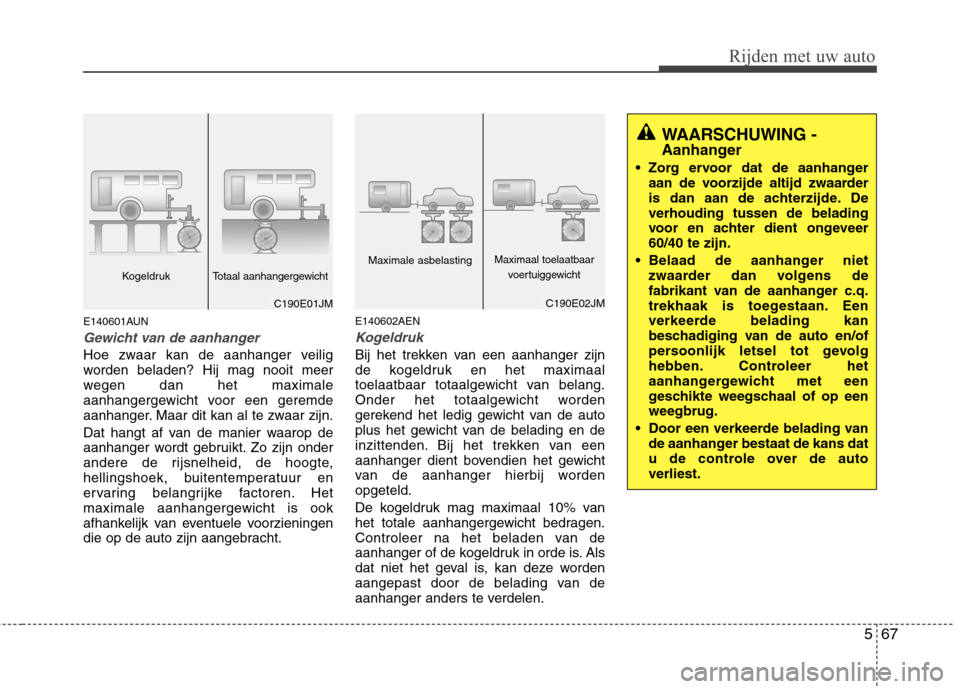

Gewicht van de aanhanger
Hoe zwaar kan de aanhanger veilig
worden beladen? Hij mag nooit meer
wegen dan het maximale
aanhangergewicht voor een geremde
aanhanger. Maar dit kan al te zwaar zijn.
Dat hangt af van de manier waarop de
aanhanger wordt gebruikt. Zo zijn onder
andere de rijsnelheid, de hoogte,
hellingshoek, buitentemperatuur en
ervaring belangrijke factoren. Het
maximale aanhangergewicht is ook
afhankelijk van eventuele voorzieningen
die op de auto zijn aangebracht.E140602AEN
Kogeldruk
Bij het trekken van een aanhanger zijn
de kogeldruk en het maximaal
toelaatbaar totaalgewicht van belang.
Onder het totaalgewicht worden
gerekend het ledig gewicht van de auto
plus het gewicht van de belading en de
inzittenden. Bij het trekken van een
aanhanger dient bovendien het gewicht
van de aanhanger hierbij wordenopgeteld.
De kogeldruk mag maximaal 10% van
het totale aanhangergewicht bedragen.
Controleer na het beladen van de
aanhanger of de kogeldruk in orde is. Als
dat niet het geval is, kan deze worden
aangepast door de belading van de
aanhanger anders te verdelen.
C190E02JM
Maximale asbelastingMaximaal toelaatbaar
voertuiggewicht
WAARSCHUWING -Aanhanger
Zorg ervoor dat de aanhanger aan de voorzijde altijd zwaarder
is dan aan de achterzijde. Deverhouding tussen de belading
voor en achter dient ongeveer60/40 te zijn.
Belaad de aanhanger niet zwaarder dan volgens de
fabrikant van de aanhanger c.q.
trekhaak is toegestaan. Een
verkeerde belading kan
beschadiging van de auto en/of
persoonlijk letsel tot gevolg
hebben. Controleer het
aanhangergewicht met een
geschikte weegschaal of op eenweegbrug.
Door een verkeerde belading van de aanhanger bestaat de kans dat
u de controle over de autoverliest.
C190E01JM
Kogeldruk T otaal aanhangergewicht

MASSA VAN DE AUTO
E160000AUN
In dit deel vindt u informatie over de
juiste manier van beladen van uw auto
en/of aanhanger, zodat u ervoor kunt
zorgen dat u het maximaal toelaatbaar
totaalgewicht, met of zonder aanhanger,
niet overschrijdt. Een juiste manier van
beladen zorgt ervoor dat de prestaties
van de auto zo min mogelijk in negatieve
zin beïnvloed worden. Zorg ervoor dat u,
voordat u uw auto gaat beladen, weet
wat de volgende termen betekenen,
zodat u uw auto, met of zonder
aanhanger, op de juiste manier kunt
beladen. De informatie vindt u bij despecificaties en op het typeplaatje:
E160100AUN
Rijklaar gewicht
Dit is het gewicht van de auto met een
volle brandstoftank en de complete
standaarduitrusting. Dit gewicht is zonder
passagiers, lading en extra uitrusting.
E160200AUN
Leeggewicht
Dit is het gewicht van de auto bij
aflevering plus het gewicht van de
achteraf gemonteerde uitrusting. E160300AUN BeladingDit getal heeft betrekking op al het
gewicht dat opgeteld wordt bij het rijklaar
gewicht, dus het gewicht van de lading
en de extra uitrusting.
E160400AUN
GAW (maximale asbelasting)
Dit is het totaalgewicht op elke as (voor
en achter) - opgebouwd uit het rijklaar
gewicht en de totale belasting.
E160500AUN
GAWR (maximale toelaatbare asbelasting)
Dit is de maximale toegestane belasting
op een enkele as (voor of achter). Deze
cijfers staan op het typeplaatje. De totale belasting op een as mag de
GAWR nooit overschrijden.
E160600AUN GVW
(maximaal toelaatbaar totaalgewicht)
Dit is het rijklaar gewicht plus het gewicht
van de lading en van de passagiers.
E160700AUN
GVWR (maximale massa voertuig)
Dit is het maximaal toelaatbaar gewicht
van de volledig belaste auto (inclusief
opties, uitrusting, passagiers en lading).De GVWR staat op het typeplaatje op de
dorpel van het bestuurdersportier (of
voorpassagiersportier).
E160800AUN Overbeladen
WAARSCHUWING -
Maximale gewichten
De maximale asbelasting en de
maximale massa van het voertuigstaan vermeld op het typeplaatje
bevestigd aan het
bestuurdersportier (of
voorpassagiersportier). Het
overschrijden van deze waardes
kan een ongeval of schade aan de
auto veroorzaken. U kunt het
gewicht van uw lading berekenen
door de voorwerpen (en personen)
vooraf te wegen. Wees voorzichtig
uw auto niet te overbeladen.
568
Rijden met uw auto

6

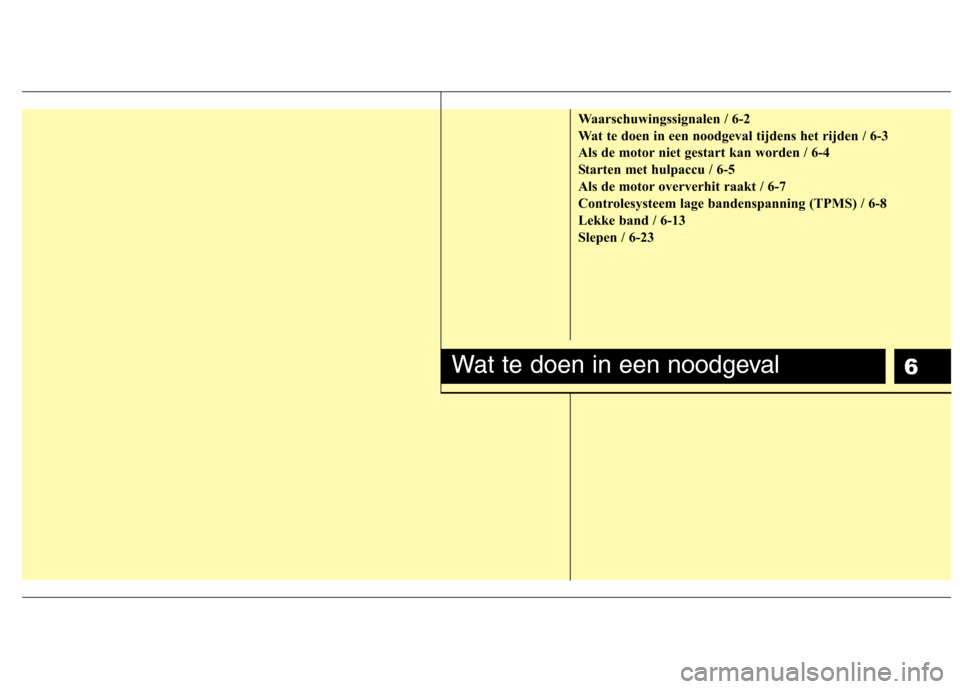

Waarschuwingssignalen / 6-2
Wat te doen in een noodgeval tijdens het rijden / 6-3
Als de motor niet gestart kan worden / 6-4
Starten met hulpaccu / 6-5
Als de motor oververhit raakt / 6-7
Controlesysteem lage bandenspanning (TPMS) / 6-8
Lekke band / 6-13
Slepen / 6-23
Wat te doen in een noodgeval

Wat te doen in een noodgeval
2
6

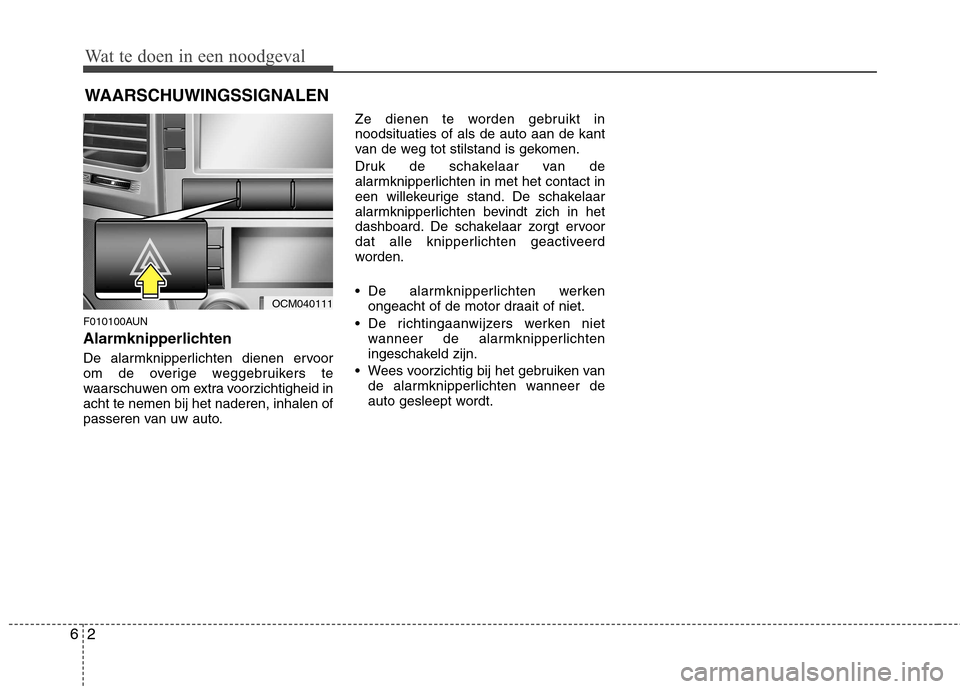

WAARSCHUWINGSSIGNALEN
F010100AUN
Alarmknipperlichten
De alarmknipperlichten dienen ervoor
om de overige weggebruikers te
waarschuwen om extra voorzichtigheid inacht te nemen bij het naderen, inhalen of
passeren van uw auto. Ze dienen te worden gebruikt innoodsituaties of als de auto aan de kant
van de weg tot stilstand is gekomen.
Druk de schakelaar van de
alarmknipperlichten in met het contact in
een willekeurige stand. De schakelaar
alarmknipperlichten bevindt zich in het
dashboard. De schakelaar zorgt ervoor
dat alle knipperlichten geactiveerd
worden.
• De alarmknipperlichten werken
ongeacht of de motor draait of niet.
De richtingaanwijzers werken niet wanneer de alarmknipperlichten
ingeschakeld zijn.
Wees voorzichtig bij het gebruiken van de alarmknipperlichten wanneer de
auto gesleept wordt.
OCM040111

63
Wat te doen in een noodgeval

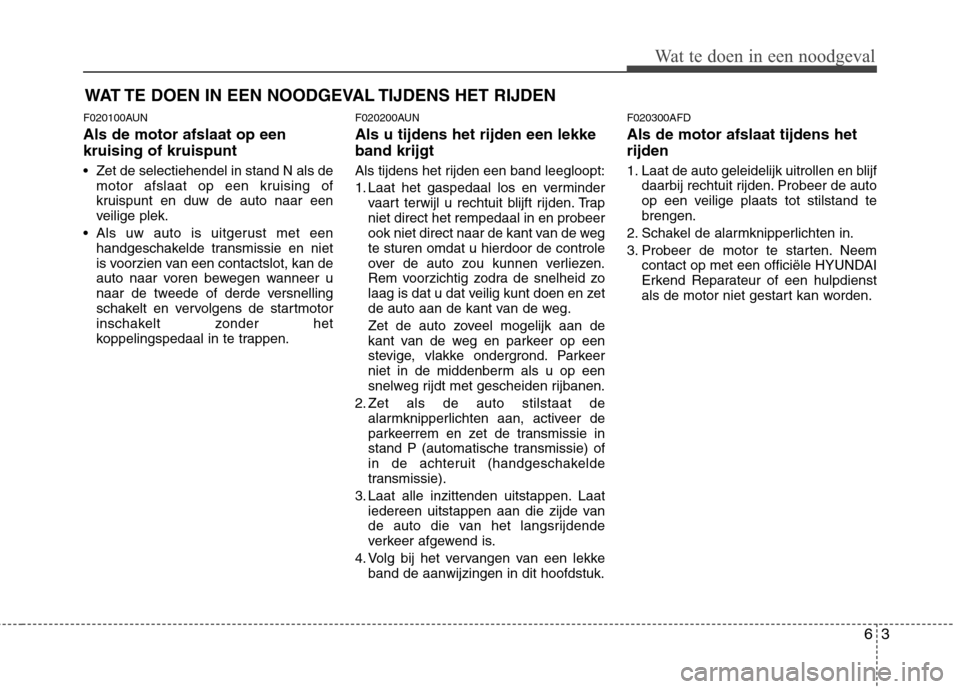

WAT TE DOEN IN EEN NOODGEVAL TIJDENS HET RIJDEN
F020100AUN Als de motor afslaat op een kruising of kruispunt
Zet de selectiehendel in stand N als de motor afslaat op een kruising of
kruispunt en duw de auto naar een
veilige plek.
handgeschakelde transmissie en niet
is voorzien van een contactslot, kan de
auto naar voren bewegen wanneer u
naar de tweede of derde versnelling
schakelt en vervolgens de startmotor
inschakelt zonder het
koppelingspedaal in te trappen. F020200AUN Als u tijdens het rijden een lekke band krijgt
Als tijdens het rijden een band leegloopt:
1. Laat het gaspedaal los en verminder
vaart terwijl u rechtuit blijft rijden. Trap niet direct het rempedaal in en probeer
ook niet direct naar de kant van de wegte sturen omdat u hierdoor de controle
over de auto zou kunnen verliezen.
Rem voorzichtig zodra de snelheid zo
laag is dat u dat veilig kunt doen en zet
de auto aan de kant van de weg.
Zet de auto zoveel mogelijk aan de
kant van de weg en parkeer op een
stevige, vlakke ondergrond. Parkeer
niet in de middenberm als u op een
snelweg rijdt met gescheiden rijbanen.
2. Zet als de auto stilstaat de alarmknipperlichten aan, activeer de
parkeerrem en zet de transmissie in
stand P (automatische transmissie) of
in de achteruit (handgeschakelde
transmissie).
3. Laat alle inzittenden uitstappen. Laat iedereen uitstappen aan die zijde van
de auto die van het langsrijdende
verkeer afgewend is.
4. Volg bij het vervangen van een lekke band de aanwijzingen in dit hoofdstuk. F020300AFD Als de motor afslaat tijdens het rijden
1. Laat de auto geleidelijk uitrollen en blijf
daarbij rechtuit rijden. Probeer de auto
op een veilige plaats tot stilstand tebrengen.
2. Schakel de alarmknipperlichten in.
3. Probeer de motor te starten. Neem contact op met een officiële HYUNDAI
Erkend Reparateur of een hulpdienst
als de motor niet gestart kan worden.
