627
Действия в непредвиденных случаях
3. Установите буксирный крюк,
вкручивая его по часовой стрелке
до полного закрепления.
4. После использования вытащите
буксирный крюк и поставьте крышку
на место.
F080300AFD
Аварийная буксировка
Если необходима аварийная
буксировка, рекомендуется
пользоваться услугами авто-
ризованного дилера HYUNDAI или
коммерческой службы техпомощи.Если при аварии буксирная служба
помочь не может, автомобиль можно
какое-то время буксировать с
помощью троса или цепи, которые
крепятся к аварийному буксирному
крюку внизу передней (или задней)
части автомобиля. Будьте очень
осторожны при буксировке
автомобиля. Водитель должен сидеть
в автомобиле, чтобы управлять им и
нажимать педали.
Такой способ буксировки допустим
только на дорогах с твердым
покрытием на небольших расстояниях
и малой скорости. Колеса, мосты,
трансмиссия, рулевое управление и
тормоза должны быть в хорошем
состоянии.
• Не используйте буксирные крюки
для вытаскивания автомобиля из
грязи, песка или другой среды, из
которой он не может выбраться
самостоятельно.
• Избегайте ситуаций буксировки
более тяжелого автомобиля более
легким.
• Водителям обоих автомобилей
нужно часто общаться друг с другом.
OCM060014
OCM060015
Передняя часть
Задняя часть

Действия в непредвиденных случаях
28 6
• Перед аварийной буксировкой
убедитесь, что крюк не сломан и не
поврежден.
• Надежно прикрепите трос или цепь к
крюку.
• Не дергайте крюк. Прикладывайте
постепенное и равномерное усилие.
• Во избежание повреждения крюка
не тяните его в стороны или в
вертикальном направлении. Всегда
тяните прямо вперед.• Длина буксирного троса не должна
превышать 5 м (16 футов). Для
заметности прикрепите белую или
красную ткань (шириной около 30 см
(12 дюймов)) посередине троса.
• Едьте аккуратно, чтобы при
буксировке не ослабевал буксирный
троc.
ВНИМАНИЕ
• Прикрепите буксирный трос к
буксирному крюку.
• Использование для буксировки
вместо буксирного крюка
другой части автомобиля
может испортить его кузов.
• Пользуйтесь только теми
тросами или цепями, которые
специально предназначены
для буксировки автомобилей.
Надежно прикрепите трос или
цепь к имеющемуся
буксирному крюку.ОСТОРОЖНО
Будьте очень осторожны при
буксировке автомобиля.
• Избегайте резких стартов и
других маневров, наклады
-вающих дополнительную
нагрузку на аварийный
буксирный крюк, трос или
цепь. Крюк, буксирный трос
или цепь могут сломаться и
причинить серьезные травмы
или повреждения.
• Если неисправный автомобиль
не может двигаться, не
продолжайте буксировку
принудительно. Обратитесь за
помощью к авторизованному
дилеру компании HYUNDAI или
профессиональную эвакуа
-ционную службу.
• Буксируйте автомобиль как
можно более прямо.
• Не стойте рядом с автомо
-билем во время буксировки.
OXM069009

629
Действия в непредвиденных случаях

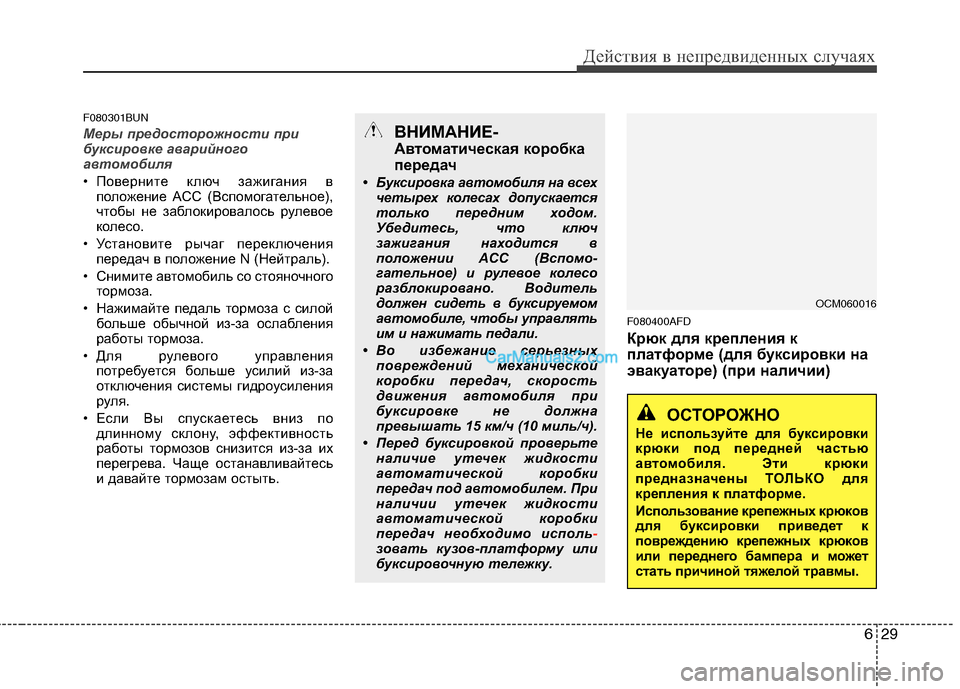

F080301BUN
Меры предосторожности при
буксировке аварийного
автомобиля
• Поверните ключ зажигания в
положение ACC (Вспомогательное),
чтобы не заблокировалось рулевое
колесо.
• Установите рычаг переключения
передач в положение N (Нейтраль).
• Снимите автомобиль со стояночного
тормоза.
• Нажимайте педаль тормоза с силой
больше обычной из-за ослабления
работы тормоза.
• Для рулевого управления
потребуется больше усилий из-за
отключения системы гидроусиления
руля.
• Если Вы спускаетесь вниз по
длинному склону, эффективность
работы тормозов снизится из-за их
перегрева. Чаще останавливайтесь
и давайте тормозам остыть.
F080400AFD
Крюк для крепления к
платформе (для буксировки на
эвакуаторе) (при наличии)
OCM060016
ВНИМАНИЕ-
Автоматическая коробка
передач
• Буксировка автомобиля на всех
четырех колесах допускается
только передним ходом.
Убедитесь, что ключ
зажигания находится в
положении ACC (Вспомо-
гательное) и рулевое колесо
разблокировано. Водитель
должен сидеть в буксируемом
автомобиле, чтобы управлять
им и нажимать педали.
• Во избежание серьезных
повреждений механической
коробки передач, скорость
движения автомобиля при
буксировке не должна
превышать 15 км/ч (10 миль/ч).
• Перед буксировкой проверьте
наличие утечек жидкости
автоматической коробки
передач под автомобилем. При
наличии утечек жидкости
автоматической коробки
передач необходимо исполь
-зовать кузов-платформу или
буксировочную тележку.
ОСТОРОЖНО
Не используйте для буксировки
крюки под передней частью
автомобиля. Эти крюки
предназначены ТОЛЬКО для
крепления к платформе.
Использование крепежных крюков
для буксировки приведет к
повреждению крепежных крюков
или переднего бампера и может
стать причиной тяжелой травмы.

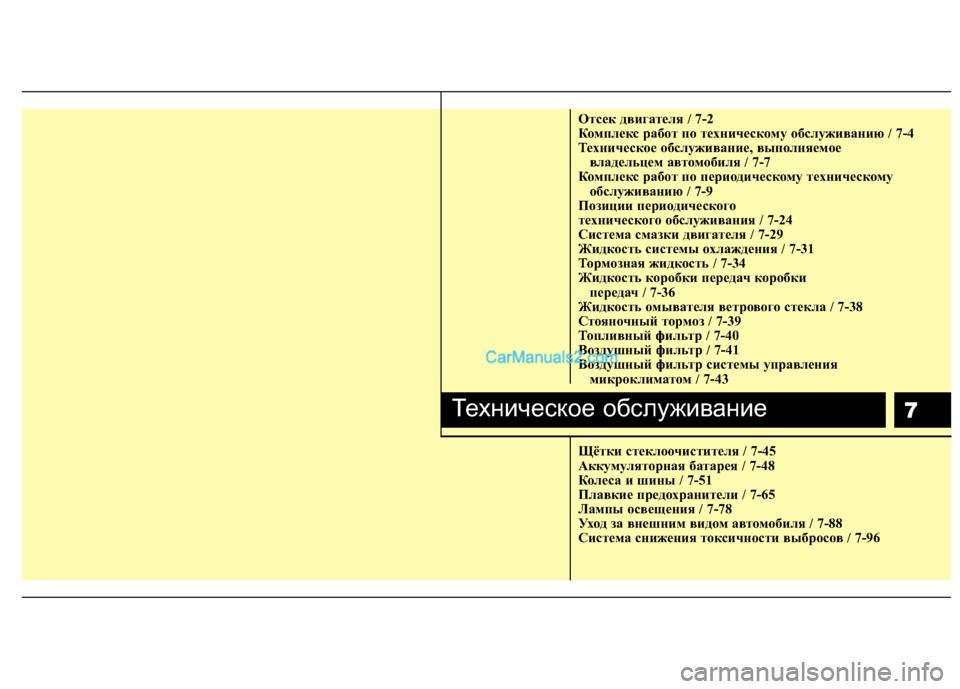

7
Отсек двигателя / 7-2
Комплекс работ по техническому обслуживанию / 7-4
Техническое обслуживание, выполняемое
владельцем автомобиля / 7-7
Комплекс работ по периодическому техническому
обслуживанию / 7-9
Позиции периодического
технического обслуживания / 7-24
Система смазки двигателя / 7-29
Жидкость системы охлаждения / 7-31
Тормозная жидкость / 7-34
Жидкость коробки передач коробки
передач / 7-36
Жидкость омывателя ветрового стекла / 7-38
Стояночный тормоз / 7-39
Топливный фильтр / 7-40
Воздушный фильтр / 7-41
Воздушный фильтр системы управления
микроклиматом / 7-43
Щётки стеклоочистителя / 7-45
Аккумуляторная батарея / 7-48
Колеса и шины / 7-51
Плавкие предохранители / 7-65
Лампы освещения / 7-78
Уход за внешним видом автомобиля / 7-88
Система снижения токсичности выбросов / 7-96
Техническое обслуживание

Техническое обслуживание
2 7
ОТСЕК ДВИГАТЕЛЯ
1. Расширительный бачок для жидкости
системы охлаждения
2. Крышка маслозаливной горловины
двигателя
3. Бачок для тормозной жидкости
4. Воздушный фильтр
5. Блок плавких предохранителей
6. Отрицательная клемма
аккумуляторной батареи
7. Положительная клемма
аккумуляторной батареи
8. Крышка радиатора
9. Масляный щуп
10. Бачок для жидкости усилителя
рулевого управления
11. Бачок омывателя ветрового стекла
OXM079001/OXM079100
■ ■Бензиновый двигатель(2,4L)
■ ■
Бензиновый двигатель(3,5L)
* Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpивeдeннoгo нa дaннoй иллюcтpaции.

73
Техническое обслуживание
OXM019003
1. Расширительный бачок для жидкости
системы охлаждения
2. Крышка маслозаливной горловины
двигателя
3. Бачок для тормозной жидкости
4. Топливный фильтр
5. Воздушный фильтр
6. Блок плавких предохранителей
7. Отрицательная клемма
аккумуляторной батареи
8. Положительная клемма
аккумуляторной батареи
9. Крышка радиатора
10. Масляный щуп
11. Бачок для жидкости усилителя
рулевого управления
12. Бачок омывателя ветрового стекла
* Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpивeдeннoгo нa дaннoй
иллюcтpaции.
■ ■
Дизельный двигатель

Техническое обслуживание
4 7

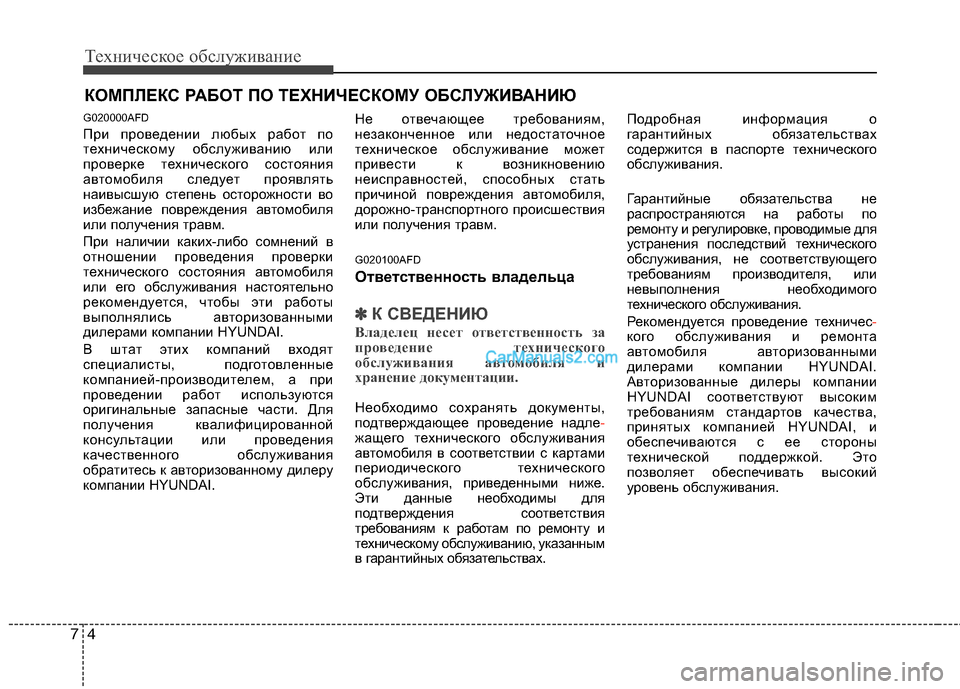

КОМПЛЕКС РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
G020000AFD
При проведении любых работ по
техническому обслуживанию или
проверке технического состояния
автомобиля следует проявлять
наивысшую степень осторожности во
избежание повреждения автомобиля
или получения травм.
При наличии каких-либо сомнений в
отношении проведения проверки
технического состояния автомобиля
или его обслуживания настоятельно
рекомендуется, чтобы эти работы
выполнялись авторизованными
дилерами компании HYUNDAI.
В штат этих компаний входят
специалисты, подготовленные
компанией-производителем, а при
проведении работ используются
оригинальные запасные части. Для
получения квалифицированной
консультации или проведения
качественного обслуживания
обратитесь к авторизованному дилеру
компании HYUNDAI.Не отвечающее требованиям,
незаконченное или недостаточное
техническое обслуживание может
привести к возникновению
неисправностей, способных стать
причиной повреждения автомобиля,
дорожно-транспортного происшествия
или получения травм.
G020100AFD
Ответственность владельца
✽ ✽
К СВЕДЕНИЮ
Владелец несет ответственность за
проведение технического
обслуживания автомобиля и
хранение документации.
Необходимо сохранять документы,
подтверждающее проведение надле-
жащего технического обслуживания
автомобиля в соответствии с картами
периодического технического
обслуживания, приведенными ниже.
Эти данные необходимы для
подтверждения соответствия
требованиям к работам по ремонту и
техническому обслуживанию, указанным
в гарантийных обязательствах.Подробная информация о
гарантийных обязательствах
содержится в паспорте технического
обслуживания.
Гарантийные обязательства не
распространяются на работы по
ремонту и регулировке, проводимые для
устранения последствий технического
обслуживания, не соответствующего
требованиям производителя, или
невыполнения необходимого
технического обслуживания.
Рекомендуется проведение техничес-
кого обслуживания и ремонта
автомобиля авторизованными
дилерами компании HYUNDAI.
Авторизованные дилеры компании
HYUNDAI соответствуют высоким
требованиям стандартов качества,
принятых компанией HYUNDAI, и
обеспечиваются с ее стороны
технической поддержкой. Это
позволяет обеспечивать высокий
уровень обслуживания.

75
Техническое обслуживание

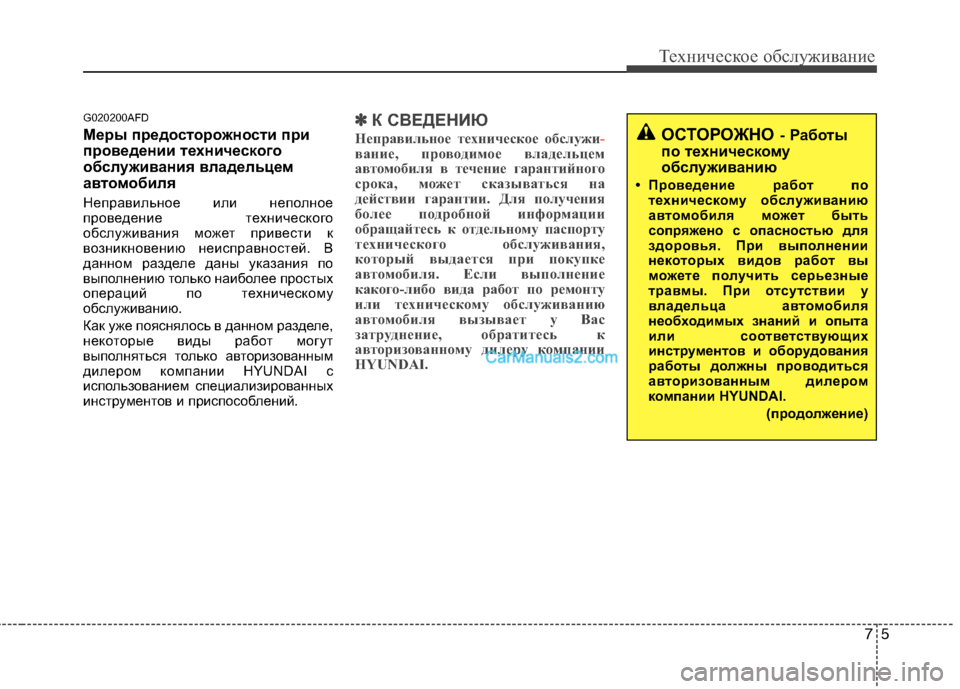

G020200AFD
Меры предосторожности при
проведении технического
обслуживания владельцем
автомобиля
Неправильное или неполное
проведение технического
обслуживания может привести к
возникновению неисправностей. В
данном разделе даны указания по
выполнению только наиболее простых
операций по техническому
обслуживанию.
Как уже пояснялось в данном разделе,
некоторые виды работ могут
выполняться только авторизованным
дилером компании HYUNDAI с
использованием специализированных
инструментов и приспособлений.
✽ ✽
К СВЕДЕНИЮ
Неправильное техническое обслужи-
вание, проводимое владельцем
автомобиля в течение гарантийного
срока, может сказываться на
действии гарантии. Для получения
более подробной информации
обращайтесь к отдельному паспорту
технического обслуживания,
который выдается при покупке
автомобиля. Если выполнение
какого-либо вида работ по ремонту
или техническому обслуживанию
автомобиля вызывает у Вас
затруднение, обратитесь к
авторизованному дилеру компании
HYUNDAI. ОСТОРОЖНО- Работы
по техническому
обслуживанию
• Проведение работ по
техническому обслуживанию
автомобиля может быть
сопряжено с опасностью для
здоровья. При выполнении
некоторых видов работ вы
можете получить серьезные
травмы. При отсутствии у
владельца автомобиля
необходимых знаний и опыта
или соответствующих
инструментов и оборудования
работы должны проводиться
авторизованным дилером
компании HYUNDAI.
(продолжение)

Техническое обслуживание
6 7

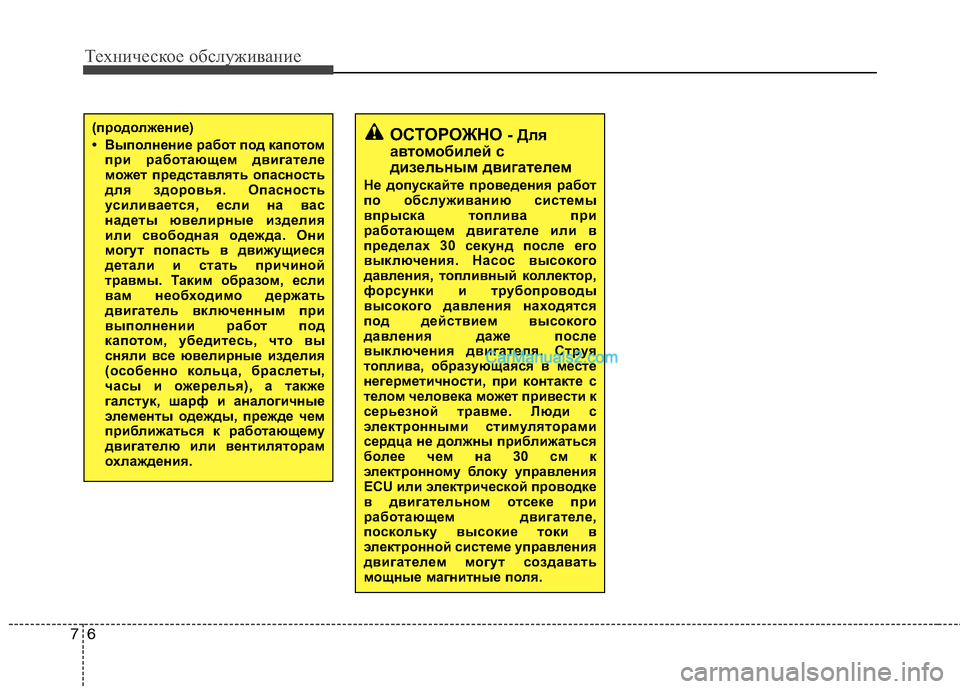

ОСТОРОЖНО - Для
автомобилей с
дизельным двигателем
Не допускайте проведения работ
по обслуживанию системы
впрыска топлива при
работающем двигателе или в
пределах 30 секунд после его
выключения. Насос высокого
давления, топливный коллектор,
форсунки и трубопроводы
высокого давления находятся
под действием высокого
давления даже после
выключения двигателя. Струя
топлива, образующаяся в месте
негерметичности, при контакте с
телом человека может привести к
серьезной травме. Люди с
электронными стимуляторами
сердца не должны приближаться
более чем на 30 см к
электронному блоку управления
ECU или электрической проводке
в двигательном отсеке при
работающем двигателе,
поскольку высокие токи в
электронной системе управления
двигателем могут создавать
мощные магнитные поля.
(продолжение)
• Выполнение работ под капотом
при работающем двигателе
может представлять опасность
для здоровья. Опасность
усиливается, если на вас
надеты ювелирные изделия
или свободная одежда. Они
могут попасть в движущиеся
детали и стать причиной
травмы. Таким образом, если
вам необходимо держать
двигатель включенным при
выполнении работ под
капотом, убедитесь, что вы
сняли все ювелирные изделия
(особенно кольца, браслеты,
часы и ожерелья), а также
галстук, шарф и аналогичные
элементы одежды, прежде чем
приближаться к работающему
двигателю или вентиляторам
охлаждения.

77
Техническое обслуживание
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ АВТОМОБИЛЯ
G030000AFD
Ниже даны перечни проверок
технического состояния автомобиля,
которые должны проводиться с
указанной периодичностью
владельцем или авторизованным
дилером компании HYUNDAI для
обеспечения безопасной и надежной
работы автомобиля.
Помимо этого, ваш дилер должен
принимать во внимание все
неблагоприятные условия
эксплуатации.
Данные проверки технического
состояния, выполняемые владельцем
автомобиля, в основном, не
подпадают под действие гарантийных
обязательств. В связи с этим, в
некоторых случаях владелец должен
будет оплатить выполнение работ, а
также использованные детали и
смазочные материалы. График технического
обслуживания, проводимого
владельцем автомобиля
G030101AUN
При заправке автомобиля
топливом:
• Проверьте уровень моторного
масла.
• Проверьте уровень охлаждающей
жидкости в бачке.
• Проверьте уровень жидкости в бачке
омывателя ветрового стекла.
• Убедитесь, что все шины накачаны
до нормального давления.
G030102ACM
В процессе эксплуатации
автомобиля:
• Отмечайте все изменения в звуке
выхлопа, а также появление запаха
выхлопных газов в салоне.
• Следите за вибрацией рулевого
колеса. Обращайте внимание на
возрастание усилия, требуемого для
поворота рулевого колеса, появление
люфта в рулевом колесе, изменение
его нейтрального положения.
• Обращайте внимание, не происходит
ли постоянного небольшого “увода”
автомобиля в одну сторону при
движении по гладкой ровной дороге.
• Во время торможения
прислушивайтесь к работе систем
автомобиля, отмечайте появление
необычных звуков, смещение в одну
сторону, увеличение хода педали
тормоза или возрастание усилия при
ее нажатии.
• В случае ошибочного выбора
передачи или каких-либо изменений в
работе коробки передач проверьте
уровень трансмиссионной жидкости.
• Проверить работу механической
коробки передач, включая работу
муфты.
ОСТОРОЖНО
Соблюдайте осторожность,
проверяя уровень охлаждающей
жидкости при горячем двигателе.
Горячая охлаждающая жидкость
и пар, выходящие под давлением
из бачка, могут стать причиной
ожога или другой травмы.
