Hyundai Santa Fe 2010 Инструкция по эксплуатации (in Russian)

Техническое обслуживание
8 7

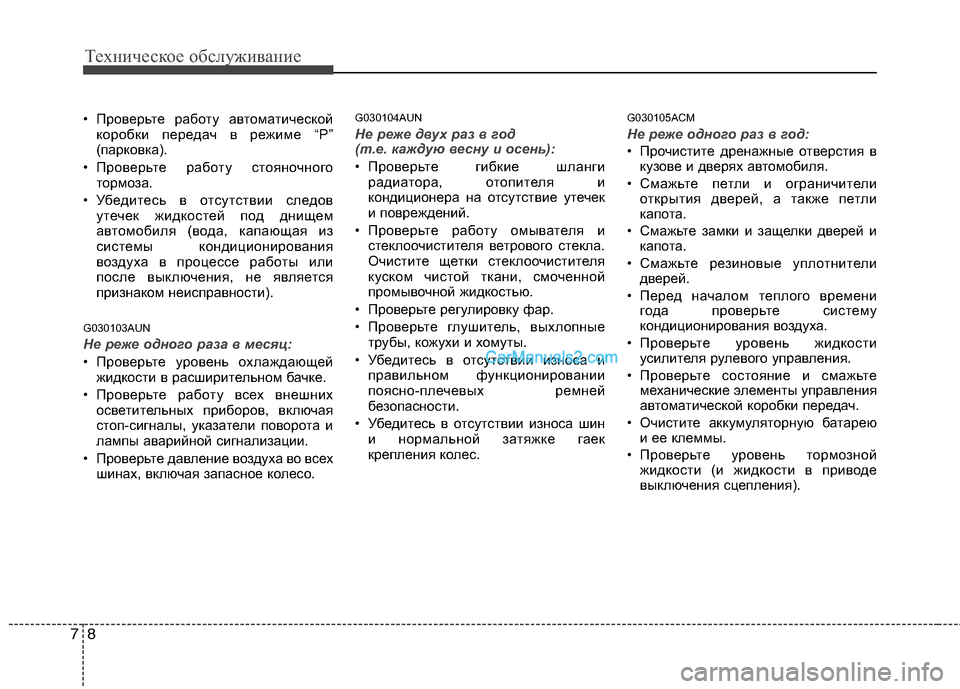

• Проверьте работу автоматической
коробки передач в режиме “P”
(парковка).
• Проверьте работу стояночного
тормоза.
• Убедитесь в отсутствии следов
утечек жидкостей под днищем
автомобиля (вода, капающая из
системы кондиционирования
воздуха в процессе работы или
после выключения, не является
признаком неисправности).
G030103AUN
Не реже одного раза в месяц:
• Проверьте уровень охлаждающей
жидкости в расширительном бачке.
• Проверьте работу всех внешних
осветительных приборов, включая
стоп-сигналы, указатели поворота и
лампы аварийной сигнализации.
• Проверьте давление воздуха во всех
шинах, включая запасное колесо.
G030104AUN
Не реже двух раз в год
(т.е. каждую весну и осень):
• Проверьте гибкие шланги
радиатора, отопителя и
кондиционера на отсутствие утечек
и повреждений.
• Проверьте работу омывателя и
стеклоочистителя ветрового стекла.
Очистите щетки стеклоочистителя
куском чистой ткани, смоченной
промывочной жидкостью.
• Проверьте регулировку фар.
• Проверьте глушитель, выхлопные
трубы, кожухи и хомуты.
• Убедитесь в отсутствии износа и
правильном функционировании
поясно-плечевых ремней
безопасности.
• Убедитесь в отсутствии износа шин
и нормальной затяжке гаек
крепления колес.
G030105ACM
Не реже одного раз в год:
• Прочистите дренажные отверстия в
кузове и дверях автомобиля.
• Смажьте петли и ограничители
открытия дверей, а также петли
капота.
• Смажьте замки и защелки дверей и
капота.
• Смажьте резиновые уплотнители
дверей.
• Перед началом теплого времени
года проверьте систему
кондиционирования воздуха.
• Проверьте уровень жидкости
усилителя рулевого управления.
• Проверьте состояние и смажьте
механические элементы управления
автоматической коробки передач.
• Очистите аккумуляторную батарею
и ее клеммы.
• Проверьте уровень тормозной
жидкости (и жидкости в приводе
выключения сцепления).

79
Техническое обслуживание

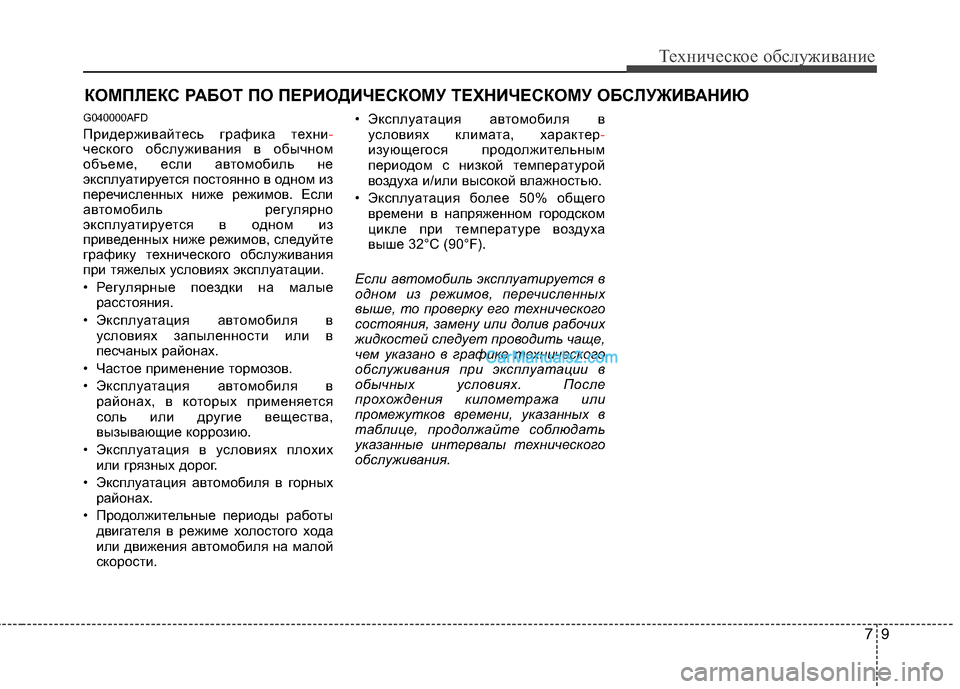

КОМПЛЕКС РАБОТ ПО ПЕРИОДИЧЕСКОМУ ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
G040000AFD
Придерживайтесь графика техни-
ческого обслуживания в обычном
объеме, если автомобиль не
эксплуатируется постоянно в одном из
перечисленных ниже режимов. Если
автомобиль регулярно
эксплуатируется в одном из
приведенных ниже режимов, следуйте
графику технического обслуживания
при тяжелых условиях эксплуатации.
• Регулярные поездки на малые
расстояния.
• Эксплуатация автомобиля в
условиях запыленности или в
песчаных районах.
• Частое применение тормозов.
• Эксплуатация автомобиля в
районах, в которых применяется
соль или другие вещества,
вызывающие коррозию.
• Эксплуатация в условиях плохих
или грязных дорог.
• Эксплуатация автомобиля в горных
районах.
• Продолжительные периоды работы
двигателя в режиме холостого хода
или движения автомобиля на малой
скорости.• Эксплуатация автомобиля в
условиях климата, характер-
изующегося продолжительным
периодом с низкой температурой
воздуха и/или высокой влажностью.
• Эксплуатация более 50% общего
времени в напряженном городском
цикле при температуре воздуха
выше 32°C (90°F).
Если автомобиль эксплуатируется в
одном из режимов, перечисленных
выше, то проверку его технического
состояния, замену или долив рабочих
жидкостей следует проводить чаще,
чем указано в графике технического
обслуживания при эксплуатации в
обычных условиях. После
прохождения километража или
промежутков времени, указанных в
таблице, продолжайте соблюдать
указанные интервалы технического
обслуживания.

Техническое обслуживание
10 7

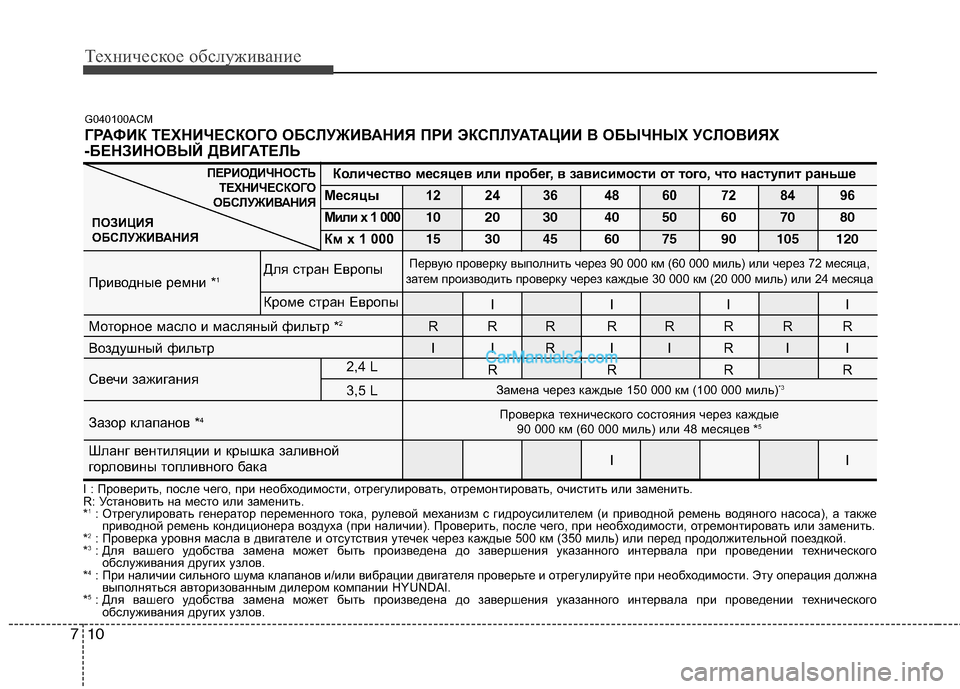

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
-БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
*
1: Отрегулировать генератор переменного тока, рулевой механизм с гидроусилителем (и приводной ремень водяного насоса), а также
приводной ремень кондиционера воздуха (при наличии). Проверить, после чего, при необходимости, отремонтировать или заменить.
*
2: Проверка уровня масла в двигателе и отсутствия утечек через каждые 500 км (350 миль) или перед продолжительной поездкой.
*3: Для вашего удобства замена может быть произведена до завершения указанного интервала при проведении технического
обслуживания других узлов.
*
4: При наличии сильного шума клапанов и/или вибрации двигателя проверьте и отрегулируйте при необходимости. Эту операция должна
выполняться авторизованным дилером компании HYUNDAI.
*
5: Для вашего удобства замена может быть произведена до завершения указанного интервала при проведении технического
обслуживания других узлов.
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
2,4 L
3,5 L
Для стран Европы
Кроме стран ЕвропыПервую проверку выполнить через 90 000 км (60 000 миль) или через 72 месяца,
затем производить проверку через каждые 30 000 км (20 000 миль) или 24 месяца
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Приводные ремни *1
IIII
Моторное масло и масляный фильтр *
2RRR RRRRR
Воздушный фильтр
IIRIIRII
Свечи зажиганияRRRR
Зазор клапанов *4
Шланг вентиляции и крышка заливной
горловины топливного бакаII II
Замена через каждые 150 000 км (100 000 миль)*3
Проверка технического состояния через каждые
90 000 км (60 000 миль) или 48 месяцев *5
G040100ACM

711
Техническое обслуживание

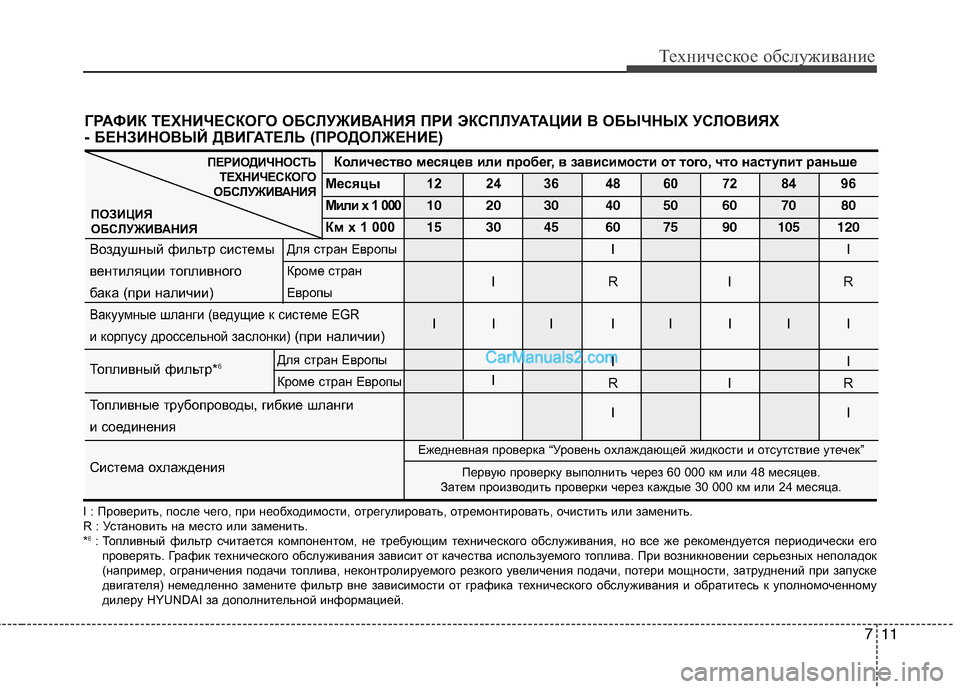

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
- БЕНЗИНОВЫЙ ДВИГАТЕЛЬ (ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Воздушный фильтр системы I I
вентиляции топливного
IRIR
бака (при наличии)
Вакуумные шланги (ведущие к системе EGR
III IIIII
и корпусу дроссельной заслонки)
(при наличии)
Топливный фильтр*
6 II
I
RI R
Топливные трубопроводы, гибкие шланги
II
и соединения
Система охлаждения
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
*
6: Топливный фильтр считается компонентом, не требующим технического обслуживания, но все же рекомендуется периодически его
проверять. График технического обслуживания зависит от качества используемого топлива. При возникновении серьезных неполадок
(например, ограничения подачи топлива, неконтролируемого резкого увеличения подачи, потери мощности, затруднений при запуске
двигателя) немедленно замените фильтр вне зависимости от графика технического обслуживания и обратитесь к уполномоченному
дилеру HYUNDAI за дополнительной информацией.
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
Ежедневная проверка “Уровень охлаждающей жидкости и отсутствие утечек”
Первую проверку выполнить через 60 000 км или 48 месяцев.
Затем производить проверки через каждые 30 000 км или 24 месяца.
Для стран Европы
Кроме стран Европы
Для стран Европы
Кроме стран
Европы

Техническое обслуживание
12 7

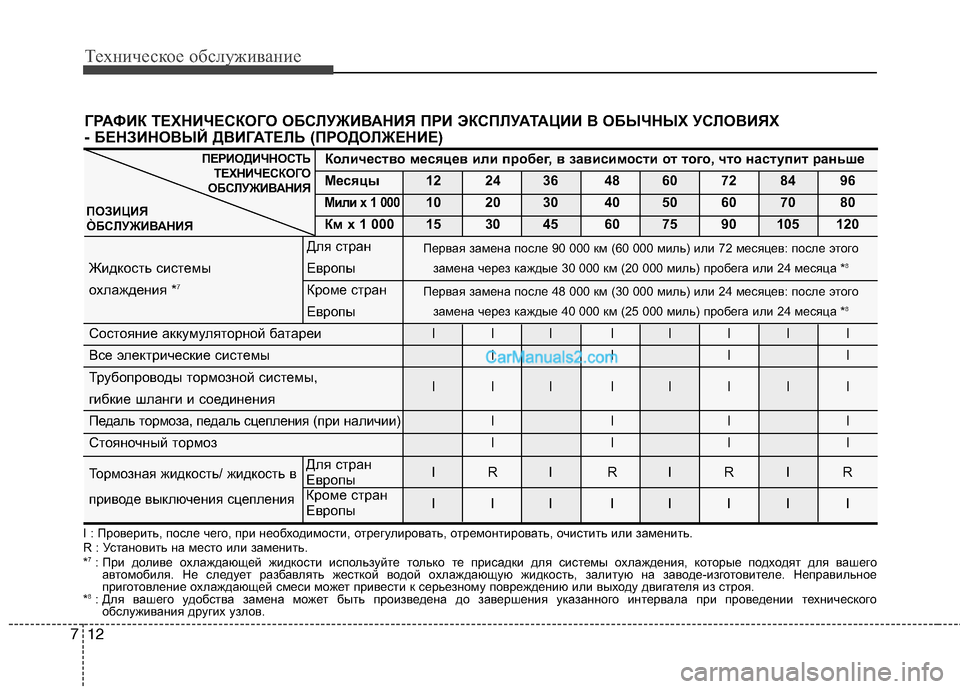

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
- БЕНЗИНОВЫЙ ДВИГАТЕЛЬ (ПРОДОЛЖЕНИЕ)
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
*
7: При доливе охлаждающей жидкости используйте только те присадки для системы охлаждения, которые подходят для вашего
автомобиля. Не следует разбавлять жесткой водой охлаждающую жидкость, залитую на заводе-изготовителе. Неправильное
приготовление охлаждающей смеси может привести к серьезному повреждению или выходу двигателя из строя.
*
8: Для вашего удобства замена может быть произведена до завершения указанного интервала при проведении технического
обслуживания других узлов.
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы 12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
`Км x 1 000 15 30 45 60 75 90 105 120
Для стран
Жидкость системы Европы
охлаждения *7Кроме стран
Европы
Состояние аккумуляторной батареиIII IIIII
Все электрические системыIIII
Трубопроводы тормозной системы,III IIIIIгибкие шланги и соединения
Педаль тормоза, педаль сцепления (при наличии)IIII
Стояночный тормозIIII
Тормозная жидкость/ жидкость в
IRI RIRIR
приводе выключения сцепленияIII IIIII
Первая замена после 48 000 км (30 000 миль) или 24 месяцев: после этого
замена через каждые 40 000 км (25 000 миль) пробега или 24 месяца *
8
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
Первая замена после 90 000 км (60 000 миль) или 72 месяцев: после этого
замена через каждые 30 000 км (20 000 миль) пробега или 24 месяца *
8
Для стран
Европы
Кроме стран
Европы

Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Дисковые тормоза и тормозные колодки I I I I I I I I
Жидкость усилителя рулевого управления и
III IIIII
гибкие шланги
Зубчатая рейка, привод и чехлы рулевого механизмаIII IIIII
Валы привода колес и чехлы I I I I
Шины (давление и износ протектора) I I I I I I I I
Шаровые пальцы передней подвески I I I I I I I I
Болты и гайки шасси и кузова I I I I I I I I
Хладагент кондиционера воздуха (при наличии) I I I I I I I I
Компрессор кондиционера воздуха (при наличии) I I I I I I I I
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ

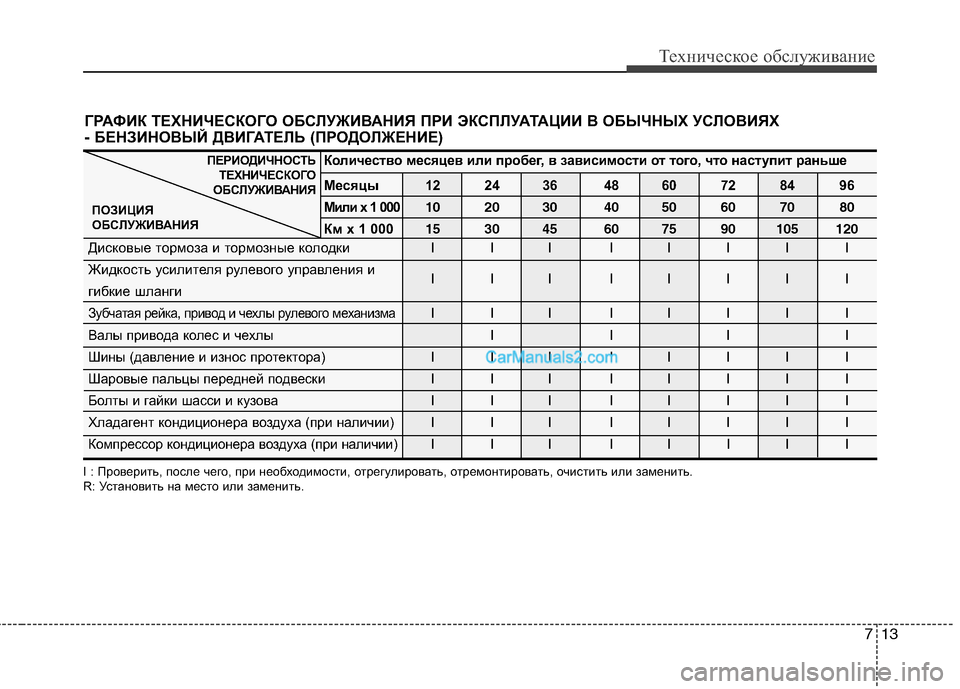

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
- БЕНЗИНОВЫЙ ДВИГАТЕЛЬ (ПРОДОЛЖЕНИЕ)
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
713
Техническое обслуживание

Техническое обслуживание
14 7
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
*
9: Масло в механической коробке передач, раздаточной коробке и дифференциале необходимо менять всякий раз, когда
соответствующие агрегаты в течение некоторого времени находились под водой

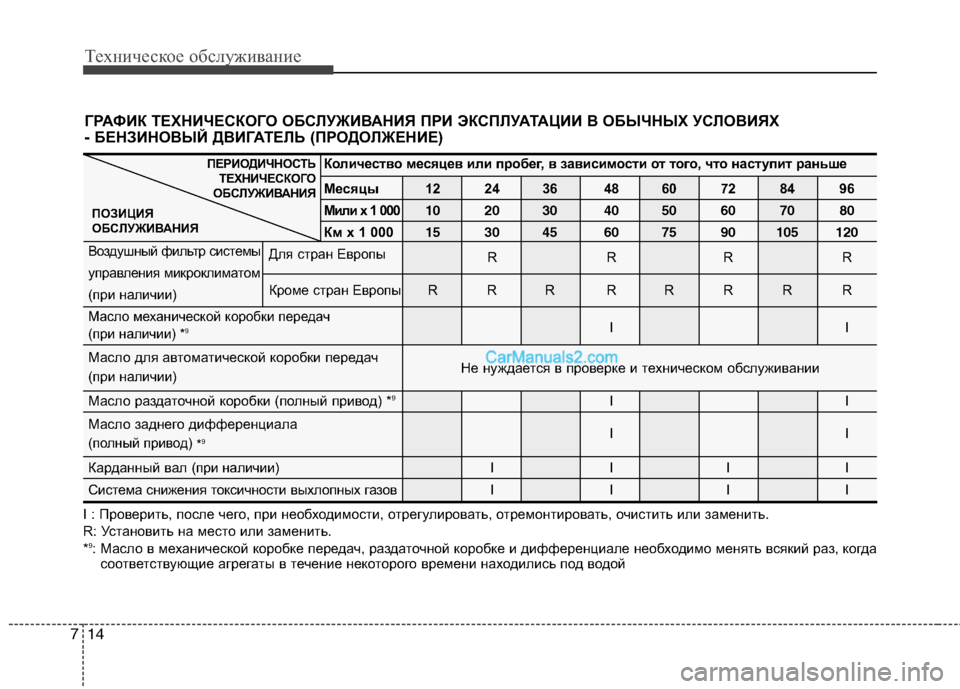

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
- БЕНЗИНОВЫЙ ДВИГАТЕЛЬ (ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Воздушный фильтр системы
Для стран Европы
RRRR
управления микроклиматом
(при наличии) Кроме стран Европы R R R R R R R R
Масло механической коробки передачII(при наличии) *9
Масло для автоматической коробки передач
(при наличии)
Масло раздаточной коробки (полный привод) *9II
Масло заднего дифференциалаII(полный привод) *9
Карданный вал (при наличии) IIII
Cистема снижения токсичности выхлопных газовIIII
Не нуждается в проверке и техническом обслуживании

715
Техническое обслуживание
Ниже приведен перечень позиций, требующих более частого технического обслуживания при тяжелых условиях эксплуатации
автомобиля.
В ниже расположенной таблице указана соответствующая периодичность технического обслуживания.

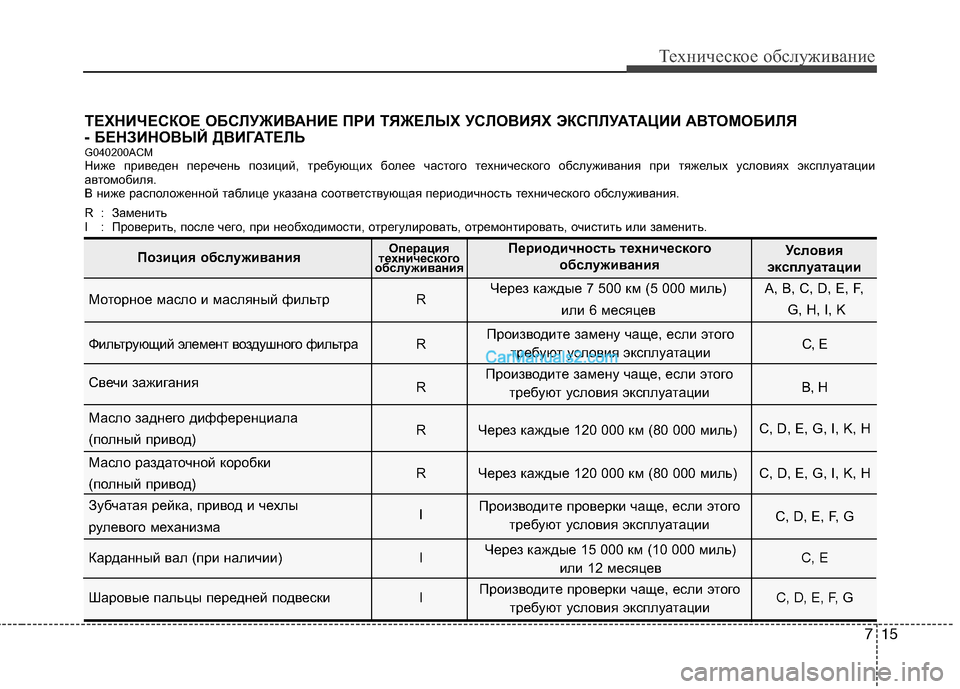

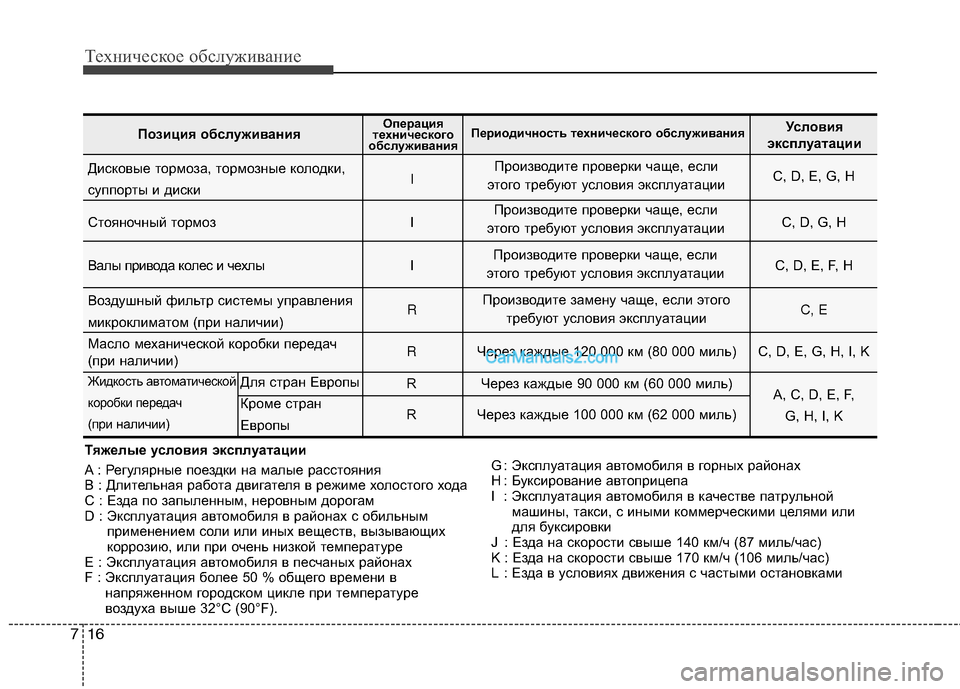

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИ ТЯЖЕЛЫХ УСЛОВИЯХ ЭКСПЛУАТАЦИИ АВТОМОБИЛЯ
- БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
R : Заменить
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
G040200ACM
Моторное масло и масляный фильтр R
Фильтрующий элемент воздушного фильтра R C, E
Свечи зажигания
R B, H
Масло заднего дифференциала
R Через каждые 120 000 км (80 000 миль)C, D, E, G, I, K, H
(полный привод)
Масло раздаточной коробки
R Через каждые 120 000 км (80 000 миль) C, D, E, G, I, K, H
(полный привод)
Зубчатая рейка, привод и чехлы
C, D, E, F, G
рулевого механизмаI
Карданный вал (при наличии)IC, E
Шаровые пальцы передней подвескиI C, D, E, F, G
Позиция обслуживанияОперация
технического
обслуживанияПериодичность технического
обслуживанияУсловия
эксплуатации
Производите замену чаще, если этого
требуют условия эксплуатации
Производите проверки чаще, если этого
требуют условия эксплуатации Производите замену чаще, если этого
требуют условия эксплуатации
Через каждые 7 500 км (5 000 миль)
или 6 месяцевA, B, C, D, E, F,
G, H, I, K
Через каждые 15 000 км (10 000 миль)
или 12 месяцев
Производите проверки чаще, если этого
требуют условия эксплуатации

Техническое обслуживание
16 7
Дисковые тормоза, тормозные колодки,
IC, D, E, G, H
суппорты и диски
Стояночный тормоз I C, D, G, H
Валы привода колес и чехлы I C, D, E, F, H
Воздушный фильтр системы управления
RC, E
микроклиматом (при наличии)
Масло механической коробки передач
RЧерез каждые 120 000 км (80 000 миль) C, D, E, G, H, I, K
(при наличии)
R Через каждые 90 000 км (60 000 миль)
A, C, D, E, F,
R Через каждые 100 000 км (62 000 миль)
G, H, I, K
Позиция обслуживанияОперация
технического
обслуживанияПериодичность технического обслуживанияУсловия
эксплуатации
Производите проверки чаще, если
этого требуют условия эксплуатации
Производите проверки чаще, если
этого требуют условия эксплуатации
Производите замену чаще, если этого
требуют условия эксплуатации
Производите проверки чаще, если
этого требуют условия эксплуатации
Тяжелые условия эксплуатации
A : Регулярные поездки на малые расстояния
B : Длительная работа двигателя в режиме холостого хода
C : Езда по запыленным, неровным дорогам
D : Эксплуатация автомобиля в районах с обильным
применением соли или иных веществ, вызывающих
коррозию, или при очень низкой температуре
Е : Эксплуатация автомобиля в песчаных районах
F : Эксплуатация более 50 % общего времени в
напряженном городском цикле при температуре
воздуха выше 32°C (90°F).G : Эксплуатация автомобиля в горных районах
Н : Буксирование автоприцепа
I : Эксплуатация автомобиля в качестве патрульной
машины, такси, с иными коммерческими целями или
для буксировки
J : Езда на скорости свыше 140 км/ч (87 миль/час)
: Езда на скорости свыше 170 км/ч (106 миль/час)
L : Езда в условиях движения с частыми остановками
Для стран Европы
Кроме стран
ЕвропыЖидкость автоматической
коробки передач
(при наличии)

I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
*
1: Отрегулировать генератор переменного тока, рулевой механизм с гидроусилителем (и приводной ремень водяного
насоса), а также приводной ремень кондиционера воздуха (при наличии). Проверить, после чего, при необходимости,
отремонтировать или заменить.
*
2: Проверка уровня масла в двигателе и отсутствия утечек через каждые 500 км (350 миль) или перед продолжительной
поездкой.
*
3: Если установлен датчик уровня масла и используется рекомендованное HYUNDAI моторное масло (см. страницу 8-4).

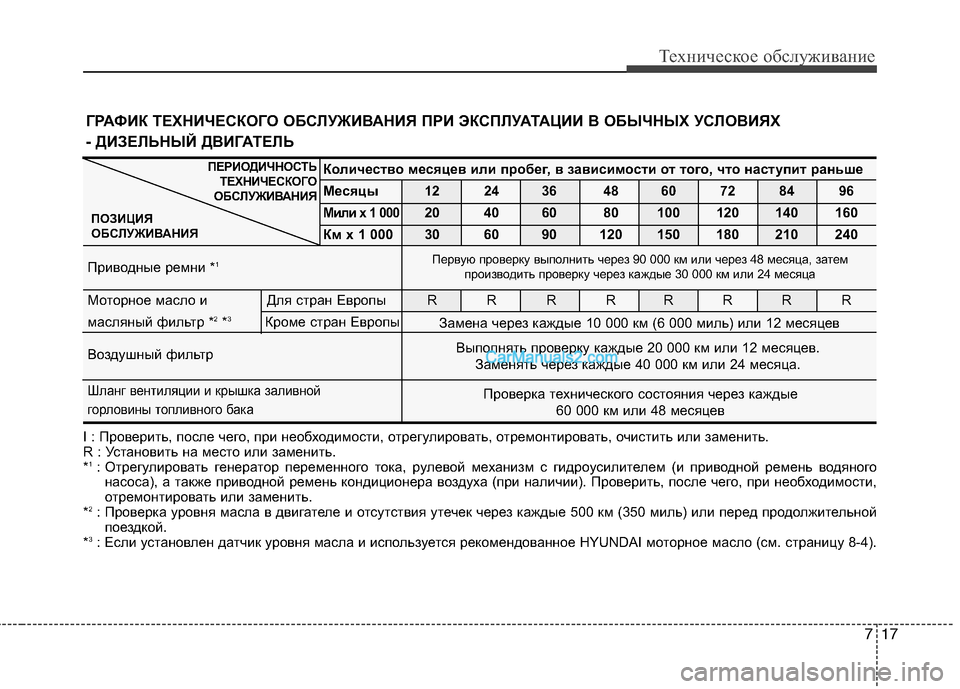

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
- ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ
717
Техническое обслуживание
Замена через каждые 10 000 км (6 000 миль) или 12 месяцев
Выполнять проверку каждые 20 000 км или 12 месяцев.
Заменять через каждые 40 000 км или 24 месяца.
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯКоличество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00020 40 60 80 100 120 140 160
Км x 1 000 30 60 90 120 150 180 210 240
Приводные ремни *
1
Моторное масло и Для стран Европы R R R R R R R R
масляный фильтр *
2*3Кроме стран Европы
Воздушный фильтр
Шланг вентиляции и крышка заливной
горловины топливного бака
Первую проверку выполнить через 90 000 км или через 48 месяца, затем
производить проверку через каждые 30 000 км или 24 месяца
Проверка технического состояния через каждые
60 000 км или 48 месяцев
