Hyundai Santa Fe 2011 Betriebsanleitung (in German)

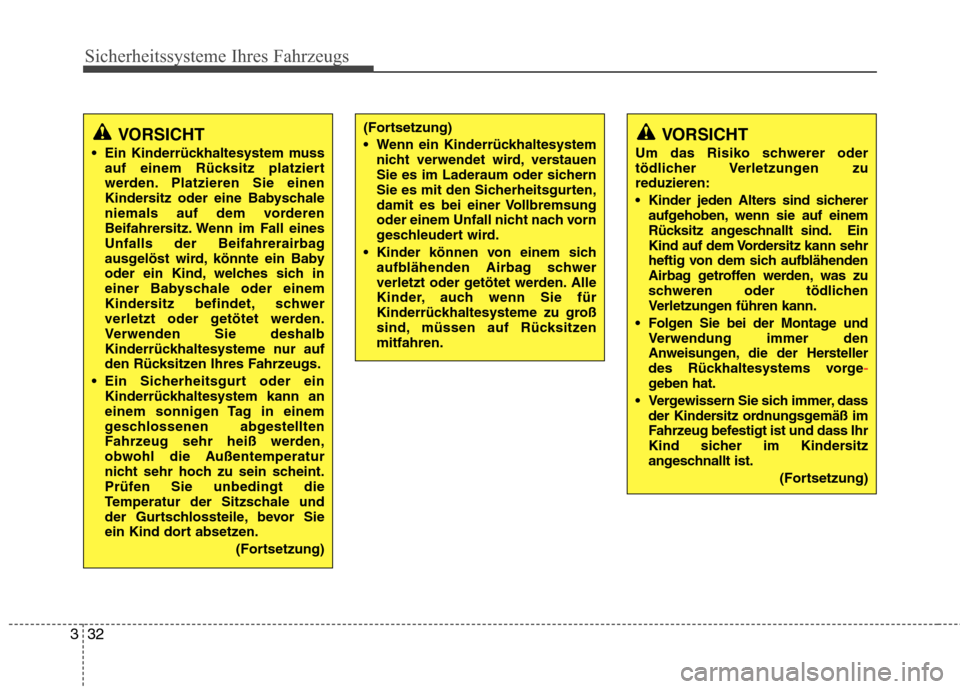

Sicherheitssysteme Ihres Fahrzeugs
32
3
(Fortsetzung)
Wenn ein Kinderrückhaltesystem
nicht verwendet wird, verstauen
Sie es im Laderaum oder sichern
Sie es mit den Sicherheitsgurten,
damit es bei einer Vollbremsung
oder einem Unfall nicht nach vorn
geschleudert wird.
Kinder können von einem sich aufblähenden Airbag schwer
verletzt oder getötet werden. Alle
Kinder, auch wenn Sie für
Kinderrückhaltesysteme zu groß
sind, müssen auf Rücksitzenmitfahren.VORSICHT
Um das Risiko schwerer oder
tödlicher Verletzungen zureduzieren:
Kinder jeden Alters sind sicherer aufgehoben, wenn sie auf einem
Rücksitz angeschnallt sind. Ein
Kind auf dem Vordersitz kann sehr
heftig von dem sich aufblähenden
Airbag getroffen werden, was zu
schweren oder tödlichen
Verletzungen führen kann.
Folgen Sie bei der Montage und Verwendung immer den
Anweisungen, die der Hersteller
des Rückhaltesystems vorge
-geben hat.
Vergewissern Sie sich immer, dass der Kindersitz ordnungsgemäß im
Fahrzeug befestigt ist und dass Ihr
Kind sicher im Kindersitz
angeschnallt ist.
(Fortsetzung)
VORSICHT
Ein Kinderrückhaltesystem muss auf einem Rücksitz platziert
werden. Platzieren Sie einen
Kindersitz oder eine Babyschale
niemals auf dem vorderen
Beifahrersitz. Wenn im Fall eines
Unfalls der Beifahrerairbag
ausgelöst wird, könnte ein Baby
oder ein Kind, welches sich in
einer Babyschale oder einem
Kindersitz befindet, schwer
verletzt oder getötet werden.
Verwenden Sie deshalb
Kinderrückhaltesysteme nur auf
den Rücksitzen Ihres Fahrzeugs.
Ein Sicherheitsgurt oder ein Kinderrückhaltesystem kann an
einem sonnigen Tag in einem
geschlossenen abgestellten
Fahrzeug sehr heiß werden,
obwohl die Außentemperatur
nicht sehr hoch zu sein scheint.
Prüfen Sie unbedingt die
Temperatur der Sitzschale und
der Gurtschlossteile, bevor Sie
ein Kind dort absetzen.
(Fortsetzung)

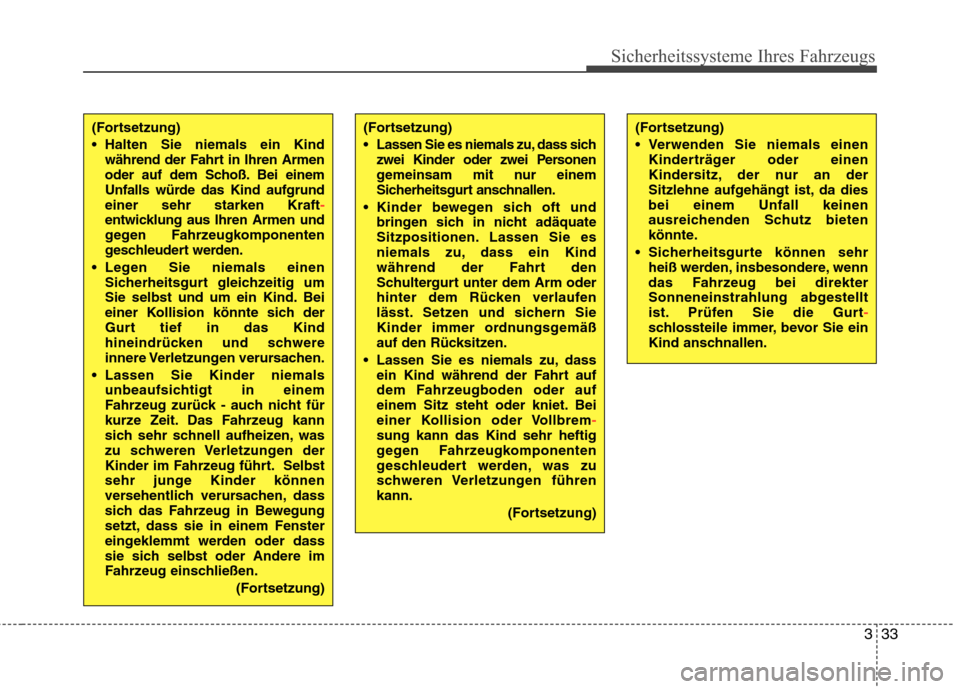

333
Sicherheitssysteme Ihres Fahrzeugs
(Fortsetzung)
Lassen Sie es niemals zu, dass sichzwei Kinder oder zwei Personen
gemeinsam mit nur einem
Sicherheitsgurt anschnallen.
Kinder bewegen sich oft und bringen sich in nicht adäquate
Sitzpositionen. Lassen Sie es
niemals zu, dass ein Kind
während der Fahrt den
Schultergurt unter dem Arm oder
hinter dem Rücken verlaufen
lässt. Setzen und sichern Sie
Kinder immer ordnungsgemäß
auf den Rücksitzen.
Lassen Sie es niemals zu, dass ein Kind während der Fahrt auf
dem Fahrzeugboden oder auf
einem Sitz steht oder kniet. Bei
einer Kollision oder Vollbrem
-sung kann das Kind sehr heftig
gegen Fahrzeugkomponenten
geschleudert werden, was zu
schweren Verletzungen führenkann.
(Fortsetzung)
(Fortsetzung)
Verwenden Sie niemals einenKinderträger oder einen
Kindersitz, der nur an der
Sitzlehne aufgehängt ist, da diesbei einem Unfall keinen
ausreichenden Schutz bieten
könnte.
Sicherheitsgurte können sehr heiß werden, insbesondere, wenn
das Fahrzeug bei direkter
Sonneneinstrahlung abgestellt
ist. Prüfen Sie die Gurt
-schlossteile immer, bevor Sie ein
Kind anschnallen.
(Fortsetzung)
Halten Sie niemals ein Kindwährend der Fahrt in Ihren Armen
oder auf dem Schoß. Bei einem
Unfalls würde das Kind aufgrundeiner sehr starken Kraft
-entwicklung aus Ihren Armen und
gegen Fahrzeugkomponenten
geschleudert werden.
Legen Sie niemals einen Sicherheitsgurt gleichzeitig um
Sie selbst und um ein Kind. Bei
einer Kollision könnte sich der
Gurt tief in das Kind
hineindrücken und schwere
innere Verletzungen verursachen.
Lassen Sie Kinder niemals unbeaufsichtigt in einem
Fahrzeug zurück - auch nicht für
kurze Zeit. Das Fahrzeug kann
sich sehr schnell aufheizen, was
zu schweren Verletzungen der
Kinder im Fahrzeug führt. Selbst
sehr junge Kinder können
versehentlich verursachen, dass
sich das Fahrzeug in Bewegung
setzt, dass sie in einem Fenster
eingeklemmt werden oder dass
sie sich selbst oder Andere im
Fahrzeug einschließen.
(Fortsetzung)

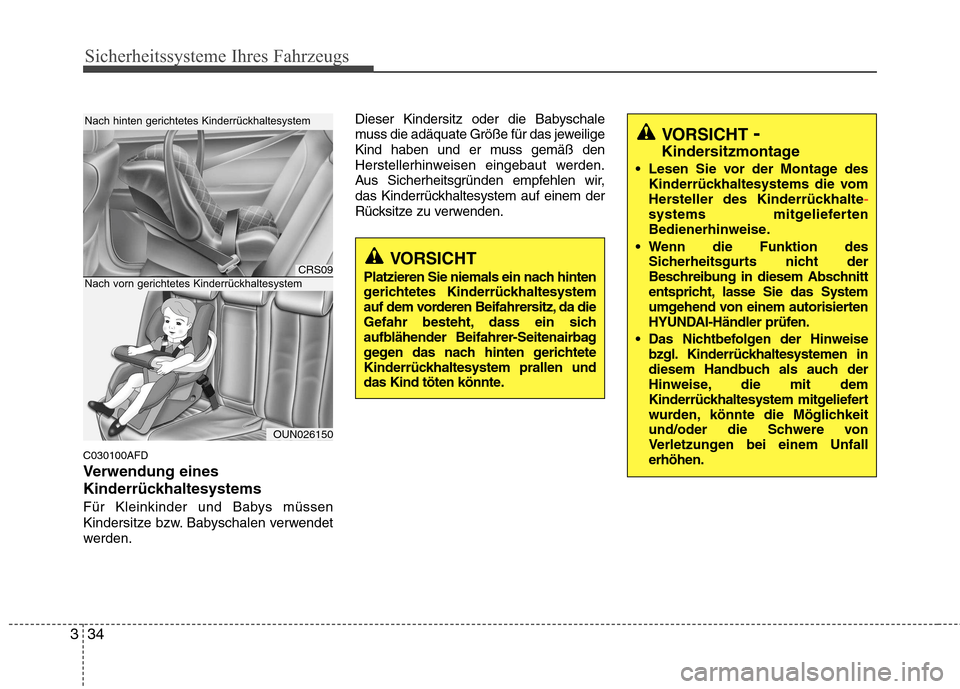

Sicherheitssysteme Ihres Fahrzeugs
34
3
C030100AFD
Verwendung eines
Kinderrückhaltesystems
Für Kleinkinder und Babys müssen
Kindersitze bzw. Babyschalen verwendet
werden. Dieser Kindersitz oder die Babyschale
muss die adäquate Größe für das jeweilige
Kind haben und er muss gemäß den
Herstellerhinweisen eingebaut werden.
Aus Sicherheitsgründen empfehlen wir,
das Kinderrückhaltesystem auf einem der
Rücksitze zu verwenden.
VORSICHT
Platzieren Sie niemals ein nach hinten
gerichtetes Kinderrückhaltesystem
auf dem vorderen Beifahrersitz, da die
Gefahr besteht, dass ein sich
aufblähender Beifahrer-Seitenairbag
gegen das nach hinten gerichtete
Kinderrückhaltesystem prallen und
das Kind töten könnte.
VORSICHT -
Kindersitzmontage
Lesen Sie vor der Montage des Kinderrückhaltesystems die vom
Hersteller des Kinderrückhalte
-systems mitgelieferten
Bedienerhinweise.
Wenn die Funktion des Sicherheitsgurts nicht der
Beschreibung in diesem Abschnitt
entspricht, lasse Sie das System
umgehend von einem autorisierten
HYUNDAI-Händler prüfen.
Das Nichtbefolgen der Hinweise bzgl. Kinderrückhaltesystemen in
diesem Handbuch als auch der
Hinweise, die mit dem
Kinderrückhaltesystem mitgeliefert
wurden, könnte die Möglichkeit
und/oder die Schwere von
Verletzungen bei einem Unfallerhöhen.
CRS09
OUN026150
Nach hinten gerichtetes Kinderrückhaltesystem
Nach vorn gerichtetes Kinderrückhaltesystem

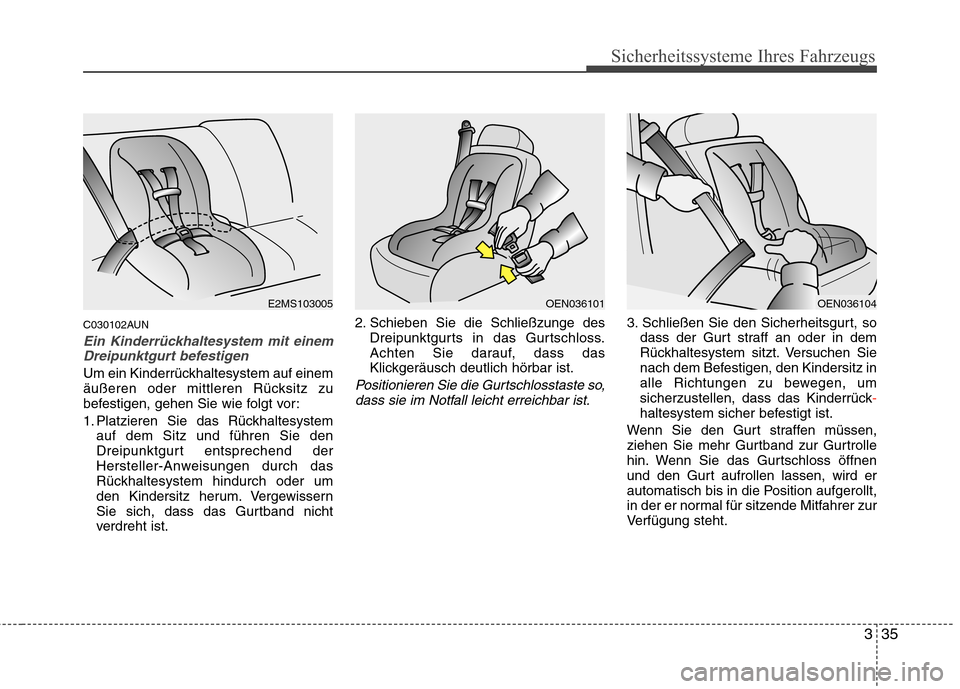

335
Sicherheitssysteme Ihres Fahrzeugs
C030102AUN
Ein Kinderrückhaltesystem mit einemDreipunktgurt befestigen
Um ein Kinderrückhaltesystem auf einem
äußeren oder mittleren Rücksitz zu
befestigen, gehen Sie wie folgt vor:
1. Platzieren Sie das Rückhaltesystem auf dem Sitz und führen Sie den
Dreipunktgurt entsprechend der
Hersteller-Anweisungen durch das
Rückhaltesystem hindurch oder um
den Kindersitz herum. Vergewissern
Sie sich, dass das Gurtband nicht
verdreht ist. 2. Schieben Sie die Schließzunge des
Dreipunktgurts in das Gurtschloss.
Achten Sie darauf, dass das
Klickgeräusch deutlich hörbar ist.Positionieren Sie die Gurtschlosstaste so,
dass sie im Notfall leicht erreichbar ist.
3. Schließen Sie den Sicherheitsgurt, so dass der Gurt straff an oder in dem
Rückhaltesystem sitzt. Versuchen Sie
nach dem Befestigen, den Kindersitz in
alle Richtungen zu bewegen, um
sicherzustellen, dass das Kinderrück
-haltesystem sicher befestigt ist.
Wenn Sie den Gurt straffen müssen,
ziehen Sie mehr Gurtband zur Gurtrolle
hin. Wenn Sie das Gurtschloss öffnen
und den Gurt aufrollen lassen, wird er
automatisch bis in die Position aufgerollt,
in der er normal für sitzende Mitfahrer zur
Verfügung steht.
E2MS103005OEN036101OEN036104

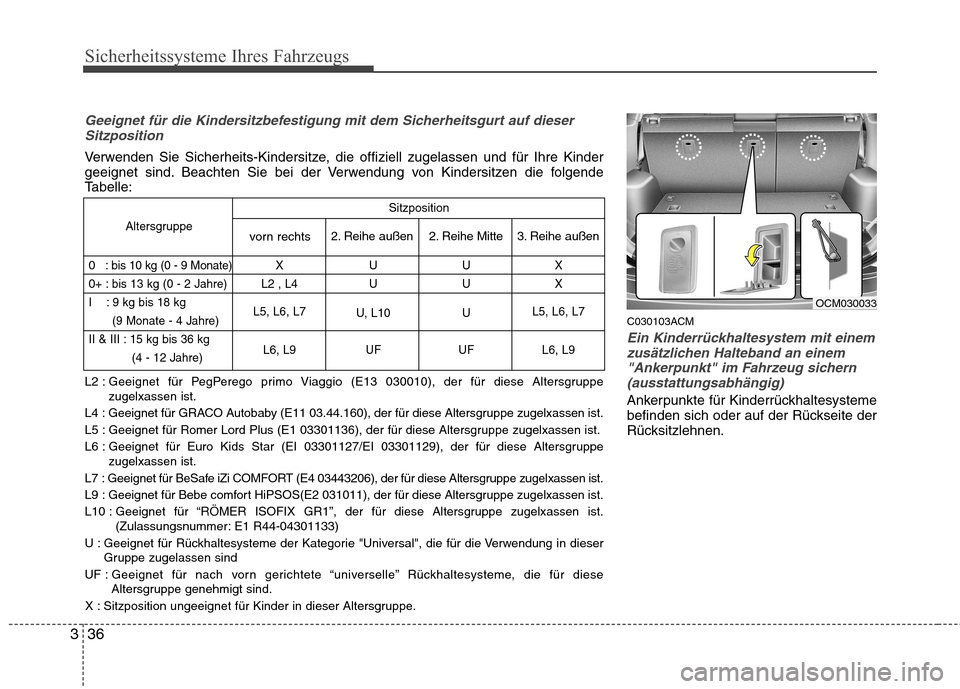

Sicherheitssysteme Ihres Fahrzeugs
36
3
C030103ACM
Ein Kinderrückhaltesystem mit einem
zusätzlichen Halteband an einem
"Ankerpunkt" im Fahrzeug sichern (ausstattungsabhängig)
Ankerpunkte für Kinderrückhaltesysteme
befinden sich oder auf der Rückseite der
Rücksitzlehnen.
Geeignet für die Kindersitzbefestigung mit dem Sicherheitsgurt auf dieserSitzposition
Verwenden Sie Sicherheits-Kindersitze, die offiziell zugelassen und für Ihre Kinder
geeignet sind. Beachten Sie bei der Verwendung von Kindersitzen die folgende
Tabelle:
Sitzposition
Altersgruppe
0 : bis 10 kg (0 - 9 Monate) X U U X
0+ : bis 13 kg (0 - 2 Jahre) L2 , L4 U U X
I : 9 kg bis 18 kg L5, L6, L7U, L10 U L5, L6, L7
(9 Monate - 4 Jahre)
II & III : 15 kg bis 36 kg L6, L9 UF UF L6, L9
(4 - 12 Jahre)
vorn rechts 2. Reihe außen 2. Reihe Mitte
L2 : Geeignet für PegPerego primo Viaggio (E13 030010), der für diese Altersgruppe zugelxassen ist.
L4 : Geeignet für GRACO Autobaby (E11 03.44.160), der für diese Altersgruppe zugelxassen ist.
L5 : Geeignet für Romer Lord Plus (E1 03301136), der für diese Altersgruppe zugelxassen ist.
L6 : Geeignet für Euro Kids Star (EI 03301127/EI 03301129), der für diese Altersgruppe zugelxassen ist.
L7 : Geeignet für BeSafe iZi COMFORT (E4 03443206), der für diese Altersgruppe zugelxassen ist.
L9 : Geeignet für Bebe comfort HiPSOS(E2 031011), der für diese Altersgruppe zugelxassen ist.
L10 : Geeignet für “RÖMER ISOFIX GR1”, der für diese Altersgruppe zugelxassen ist. (Zulassungsnummer: E1 R44-04301133)
U : Geeignet für Rückhaltesysteme der Kategorie "Universal", die für die Verwendung in dieser Gruppe zugelassen sind
UF : Geeignet für nach vorn gerichtete “universelle” Rückhaltesysteme, die für diese Altersgruppe genehmigt sind.
X : Sitzposition ungeeignet für Kinder in dieser Altersgruppe. 3. Reihe außen
OCM030033

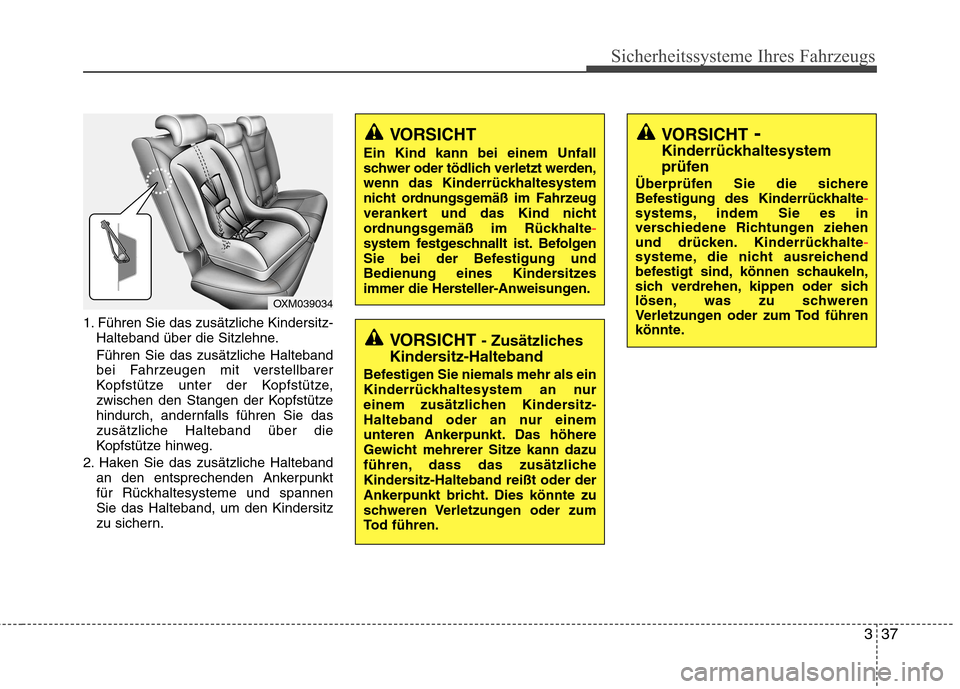

337
Sicherheitssysteme Ihres Fahrzeugs
1. Führen Sie das zusätzliche Kindersitz-Halteband über die Sitzlehne. Führen Sie das zusätzliche Halteband
bei Fahrzeugen mit verstellbarer
Kopfstütze unter der Kopfstütze,
zwischen den Stangen der Kopfstütze
hindurch, andernfalls führen Sie daszusätzliche Halteband über die
Kopfstütze hinweg.
2. Haken Sie das zusätzliche Halteband an den entsprechenden Ankerpunkt
für Rückhaltesysteme und spannenSie das Halteband, um den Kindersitz
zu sichern.
VORSICHT
Ein Kind kann bei einem Unfall
schwer oder tödlich verletzt werden,
wenn das Kinderrückhaltesystem
nicht ordnungsgemäß im Fahrzeug
verankert und das Kind nicht
ordnungsgemäß im Rückhalte
-system festgeschnallt ist. Befolgen
Sie bei der Befestigung und
Bedienung eines Kindersitzes
immer die Hersteller-Anweisungen.
OXM039034
VORSICHT - Zusätzliches
Kindersitz-Halteband
Befestigen Sie niemals mehr als ein
Kinderrückhaltesystem an nur
einem zusätzlichen Kindersitz-
Halteband oder an nur einem
unteren Ankerpunkt. Das höhere
Gewicht mehrerer Sitze kann dazu
führen, dass das zusätzliche
Kindersitz-Halteband reißt oder der
Ankerpunkt bricht. Dies könnte zu
schweren Verletzungen oder zum
Tod führen.
VORSICHT -
Kinderrückhaltesystem
prüfen
Überprüfen Sie die sichere
Befestigung des Kinderrückhalte
-systems, indem Sie es in
verschiedene Richtungen ziehen
und drücken. Kinderrückhalte
-systeme, die nicht ausreichend
befestigt sind, können schaukeln,
sich verdrehen, kippen oder sich
lösen, was zu schweren
Verletzungen oder zum Tod führen
könnte.

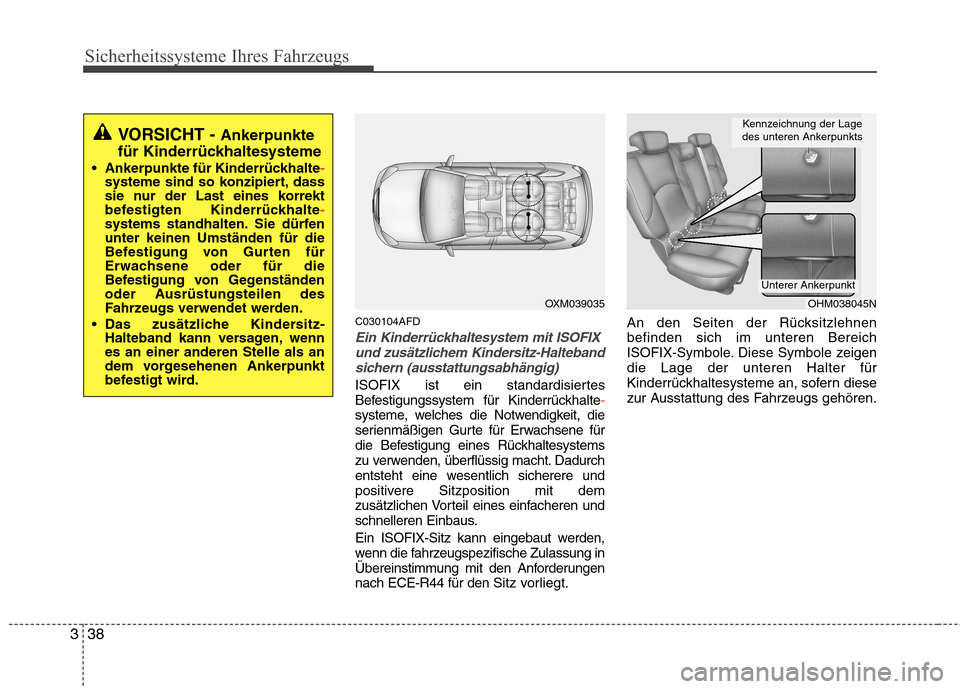

Sicherheitssysteme Ihres Fahrzeugs
38
3
C030104AFD
Ein Kinderrückhaltesystem mit ISOFIX
und zusätzlichem Kindersitz-Haltebandsichern (ausstattungsabhängig)
ISOFIX ist ein standardisiertes
Befestigungssystem für Kinderrückhalte-systeme, welches die Notwendigkeit, die
serienmäßigen Gurte für Erwachsene für
die Befestigung eines Rückhaltesystems
zu verwenden, überflüssig macht. Dadurch
entsteht eine wesentlich sicherere und
positivere Sitzposition mit dem
zusätzlichen Vorteil eines einfacheren und
schnelleren Einbaus.
Ein ISOFIX-Sitz kann eingebaut werden,
wenn die fahrzeugspezifische Zulassung in
Übereinstimmung mit den Anforderungennach ECE-R44 für den Sitz vorliegt.An den Seiten der Rücksitzlehnenbefinden sich im unteren Bereich
ISOFIX-Symbole. Diese Symbole zeigendie Lage der unteren Halter für
Kinderrückhaltesysteme an, sofern diese
zur Ausstattung des Fahrzeugs gehören.
VORSICHT -
Ankerpunkte
für Kinderrückhaltesysteme
Ankerpunkte für Kinderrückhalte
-systeme sind so konzipiert, dass
sie nur der Last eines korrekt
befestigten Kinderrückhalte
-systems standhalten. Sie dürfen unter keinen Umständen für die
Befestigung von Gurten für
Erwachsene oder für die
Befestigung von Gegenständen
oder Ausrüstungsteilen des
Fahrzeugs verwendet werden.
Das zusätzliche Kindersitz- Halteband kann versagen, wennes an einer anderen Stelle als an
dem vorgesehenen Ankerpunkt
befestigt wird.
OXM039035OHM038045N
Unterer Ankerpunkt
Kennzeichnung der Lage
des unteren Ankerpunkts

339
Sicherheitssysteme Ihres Fahrzeugs
Die beiden äußeren Rücksitze sind
jeweils mit einem Paar ISOFIX-
Halterungen als auch mit einer
entsprechenden Halterung für ein
Halteband auf der Rückseite der
Rücklehne ausgestattet. Die ISOFIX-
Halterungen befinden sich zwischen
Sitzkissen und Rücklehne und sie sind
mit dem ISOFIX-Symbol markiert. Bei der Montage müssen die ISOFIX-
Halter am Kinderrückhaltesystem (KRS)
mit den ISOFIX-Halterungen im
Fahrzeug zusammengeführt werden(achten Sie auf das KLICK-Geräusch,
prüfen Sie evtl. vorhandene visuelle
Anzeigen am KRS und ziehen Sie am
KRS, um die Festigkeit zu prüfen).KRS mit allgemein gültiger Zulassung fürECE-R 44 müssen zusätzlich mit einem
Halteband befestigt werden, das an der
vorgesehenen Halterung an der
Rücklehne angebracht wird.
Der Einbau und die Verwendung eines
Kindersitzes muss entsprechend der
Bedienungsanleitung, die dem ISOFIX-
Sitz beigelegt ist, erfolgen.
OXM039036
VORSICHT
Der Kindersitz muss beim Einbau
hinten vollständig an der Sitzlehne
anliegen, wobei die Sitzlehne von
der höchsten aufrechten
Raststellung um zwei Stufen nach
hinten geneigt ist.
VORSICHT
Wenn Sie einen Kindersitz mit dem
ISOFIX-System auf einem Rücksitz
befestigen, müssen die
Schließzungen aller unbenutzten
Rücksitzgurte sicher in den
Gurtschlössern eingerastet sein
und das Gurtband muss hinter dem
Kindersitz straff aufgerollt sein,damit das Kind keine lose
hängenden Gurtbänder erreichen
und greifen kann.
Nicht eingerastete Gurtschließ
-zungen könnten es dem Kind
ermöglichen, nicht aufgerollte
Gurte zu erreichen, was zu
Strangulierung und schweren oder
tödlichen Verletzungen des Kindes
im Kinderrückhaltesystem führen
könnte.

Sicherheitssysteme Ihres Fahrzeugs
40
3
(Fortsetzung)

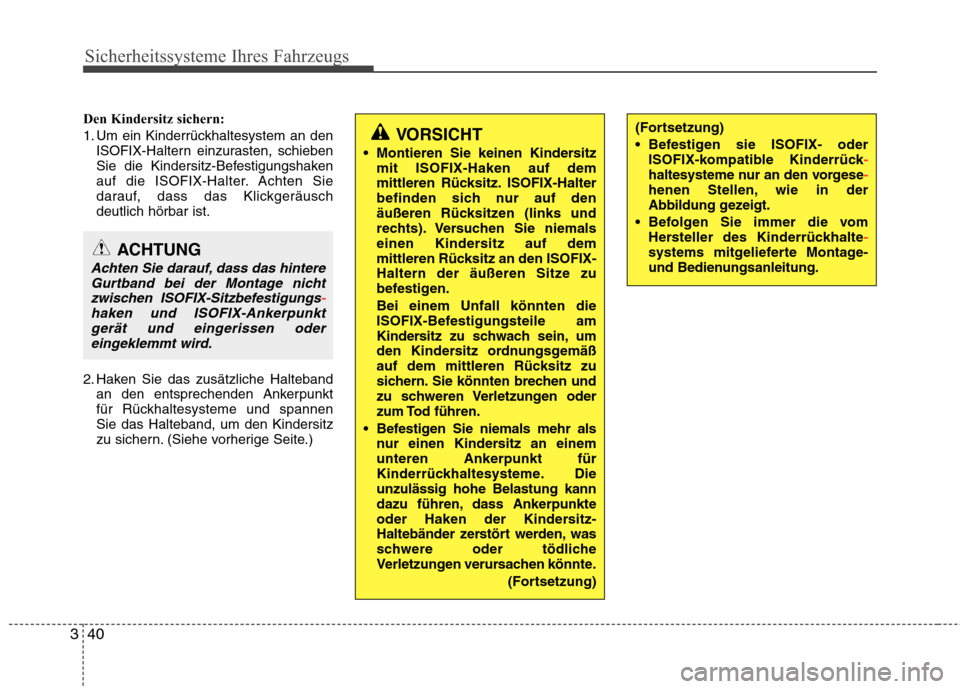

Befestigen sie ISOFIX- oder
ISOFIX-kompatible Kinderrück
-haltesysteme nur an den vorgese-henen Stellen, wie in der
Abbildung gezeigt.
Befolgen Sie immer die vom Hersteller des Kinderrückhalte
-systems mitgelieferte Montage-
und Bedienungsanleitung.
Den Kindersitz sichern:
1. Um ein Kinderrückhaltesystem an denISOFIX-Haltern einzurasten, schieben
Sie die Kindersitz-Befestigungshaken
auf die ISOFIX-Halter. Achten Sie
darauf, dass das Klickgeräuschdeutlich hörbar ist.
2. Haken Sie das zusätzliche Halteband an den entsprechenden Ankerpunkt
für Rückhaltesysteme und spannenSie das Halteband, um den Kindersitz
zu sichern. (Siehe vorherige Seite.)
ACHTUNG
Achten Sie darauf, dass das hintere
Gurtband bei der Montage nichtzwischen ISOFIX-Sitzbefestigungs
-haken und ISOFIX-Ankerpunktgerät und eingerissen oder eingeklemmt wird.
VORSICHT
Montieren Sie keinen Kindersitz mit ISOFIX-Haken auf dem
mittleren Rücksitz. ISOFIX-Halter
befinden sich nur auf den
äußeren Rücksitzen (links und
rechts). Versuchen Sie niemals
einen Kindersitz auf dem
mittleren Rücksitz an den ISOFIX-
Haltern der äußeren Sitze zu
befestigen. Bei einem Unfall könnten die
ISOFIX-Befestigungsteile am
Kindersitz zu schwach sein, um
den Kindersitz ordnungsgemäß
auf dem mittleren Rücksitz zu
sichern. Sie könnten brechen und
zu schweren Verletzungen oder
zum Tod führen.
Befestigen Sie niemals mehr als nur einen Kindersitz an einemunteren Ankerpunkt für
Kinderrückhaltesysteme. Dieunzulässig hohe Belastung kann
dazu führen, dass Ankerpunkte
oder Haken der Kindersitz-
Haltebänder zerstört werden, was
schwere oder tödliche
Verletzungen verursachen könnte.
(Fortsetzung)

341
Sicherheitssysteme Ihres Fahrzeugs

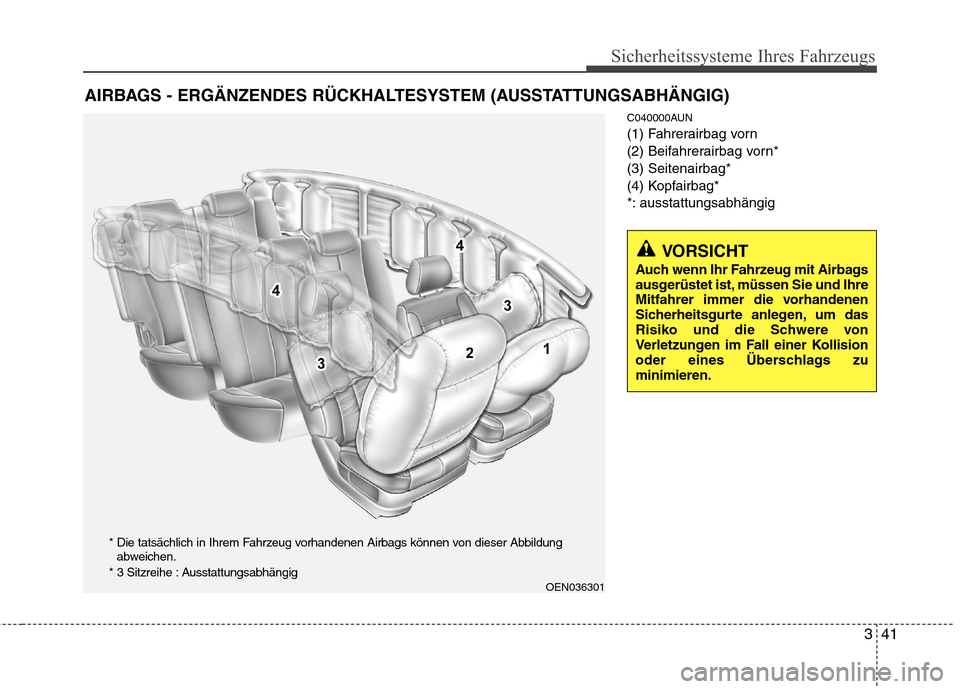

C040000AUN
(1) Fahrerairbag vorn
(2) Beifahrerairbag vorn*(3) Seitenairbag*
(4) Kopfairbag*
*: ausstattungsabhängig
AIRBAGS - ERGÄNZENDES RÜCKHALTESYSTEM (AUSSTATTUNGSABHÄNGIG)
VORSICHT
Auch wenn Ihr Fahrzeug mit Airbags
ausgerüstet ist, müssen Sie und Ihre
Mitfahrer immer die vorhandenen
Sicherheitsgurte anlegen, um das
Risiko und die Schwere von
Verletzungen im Fall einer Kollision
oder eines Überschlags zuminimieren.
OEN036301
* Die tatsächlich in Ihrem Fahrzeug vorhandenen Airbags können von dieser Abbildung
abweichen.
* 3 Sitzreihe : Ausstattungsabhängig
