Service och underhåll
G200500AUN

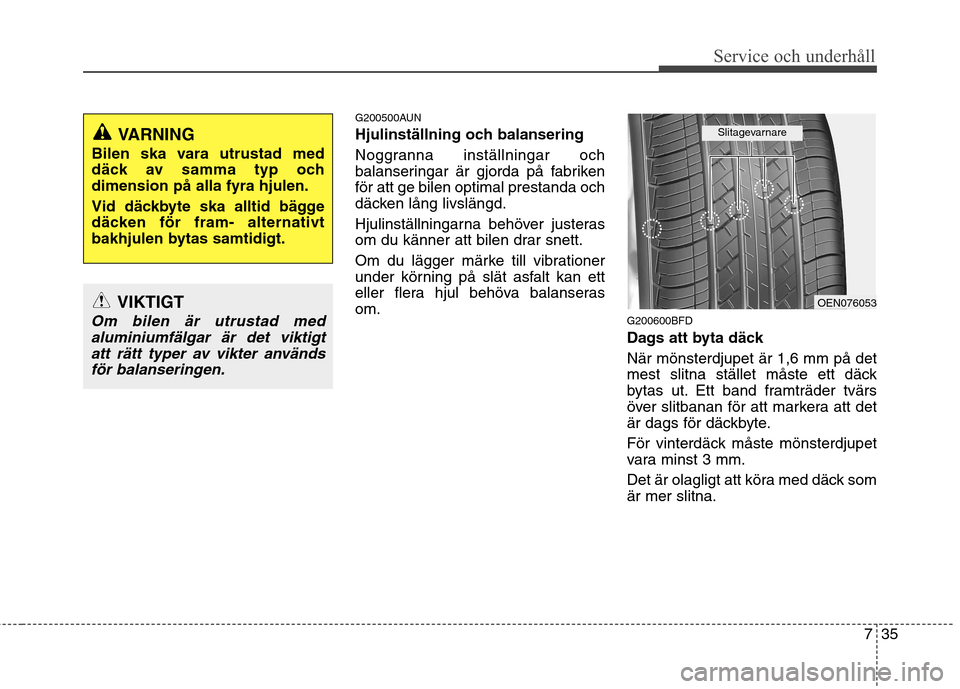

Hjulinställning och balansering
Noggranna inställningar och
balanseringar är gjorda på fabrikenför att ge bilen optimal prestanda och
däcken lång livslängd.
Hjulinställningarna behöver justeras
om du känner att bilen drar snett.
Om du lägger märke till vibrationer
under körning på slät asfalt kan ett
eller flera hjul behöva balanserasom.G200600BFD
Dags att byta däck När mönsterdjupet är 1,6 mm på det
mest slitna stället måste ett däck
bytas ut. Ett band framträder tvärs
över slitbanan för att markera att det
är dags för däckbyte.
För vinterdäck måste mönsterdjupet
vara minst 3 mm.
Det är olagligt att köra med däck som är mer slitna.
VIKTIGT
Om bilen är utrustad med
aluminiumfälgar är det viktigtatt rätt typer av vikter används för balanseringen.
VARNING
Bilen ska vara utrustad med
däck av samma typ ochdimension på alla fyra hjulen.
Vid däckbyte ska alltid bägge
däcken för fram- alternativt
bakhjulen bytas samtidigt.
OEN076053
Slitagevarnare

Service och underhåll
36
7
JG200601AUN

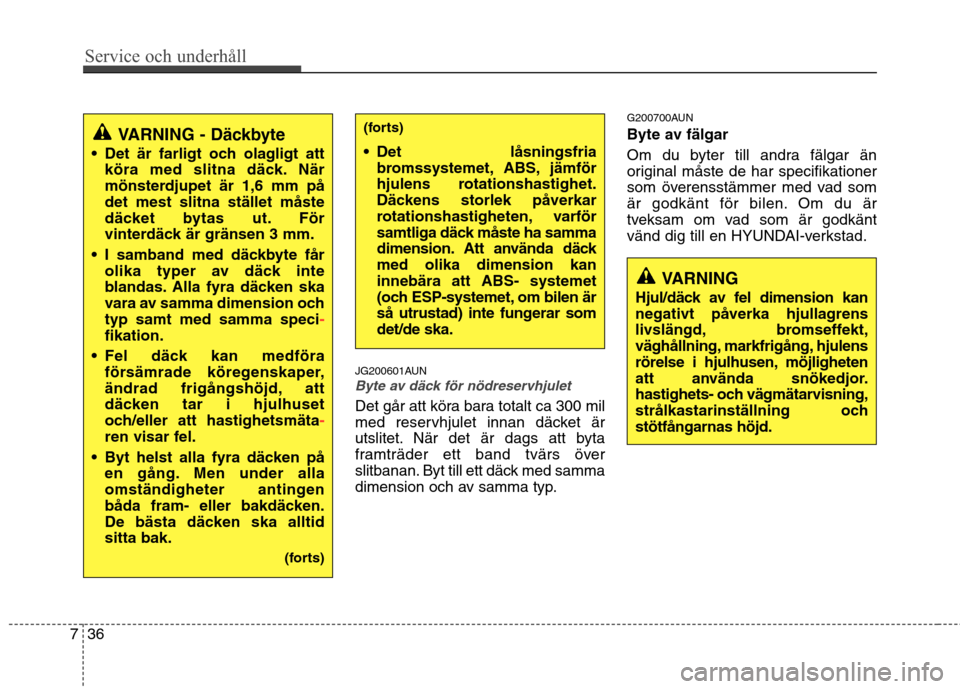

Byte av däck för nödreservhjulet
Det går att köra bara totalt ca 300 mil
med reservhjulet innan däcket är
utslitet. När det är dags att byta
framträder ett band tvärs över
slitbanan. Byt till ett däck med samma
dimension och av samma typ. G200700AUN
Byte av fälgar
Om du byter till andra fälgar än
original måste de har specifikationer
som överensstämmer med vad som
är godkänt för bilen. Om du är
tveksam om vad som är godkänt
vänd dig till en HYUNDAI-verkstad.
VARNING
Hjul/däck av fel dimension kan
negativt påverka hjullagrens
livslängd, bromseffekt,
väghållning, markfrigång, hjulens
rörelse i hjulhusen, möjligheten
att använda snökedjor.
hastighets- och vägmätarvisning,
strålkastarinställning ochstötfångarnas höjd.
VARNING - Däckbyte
Det är farligt och olagligt att köra med slitna däck. När
mönsterdjupet är 1,6 mm pådet mest slitna stället måste
däcket bytas ut. För
vinterdäck är gränsen 3 mm.
I samband med däckbyte får olika typer av däck inte
blandas. Alla fyra däcken ska
vara av samma dimension ochtyp samt med samma speci
-
fikation.
Fel däck kan medföra försämrade köregenskaper,
ändrad frigångshöjd, att
däcken tar i hjulhuset
och/eller att hastighetsmäta
-
ren visar fel.
Byt helst alla fyra däcken på en gång. Men under alla
omständigheter antingen
båda fram- eller bakdäcken.
De bästa däcken ska alltidsitta bak.
(forts)
(forts)
Det låsningsfriabromssystemet, ABS, jämför
hjulens rotationshastighet.
Däckens storlek påverkar
rotationshastigheten, varför
samtliga däck måste ha samma
dimension. Att använda däckmed olika dimension kaninnebära att ABS- systemet
(och ESP-systemet, om bilen är
så utrustad) inte fungerar somdet/de ska.

737
Service och underhåll
G200800AUN
Däckens väggrepp
Däckens grepp försämras vartefter
de slits. Du kan lättare råka ut för t ex
vattenplaning med däck som är
slitna, även om de är godkända att
köra på.
G200900AUN
Däckunderhåll
Rätt lufttryck och hjulinställningar är
en förutsättning för att däcken skahålla länge och förslitas jämnt.
Det är också viktigt att hjulen är väl
balanserade. Både med tanke på
slitaget och åkkomforten.G201000AUN

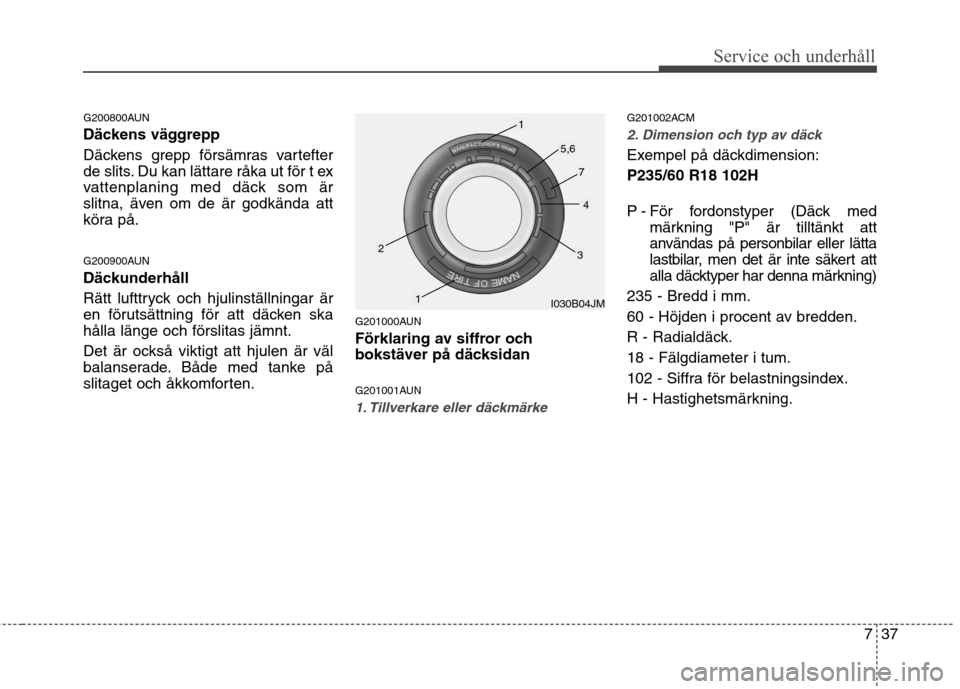

Förklaring av siffror och
bokstäver på däcksidan
G201001AUN
1. Tillverkare eller däckmärke
G201002ACM
2. Dimension och typ av däck
Exempel på däckdimension: P235/60 R18 102H
P - För fordonstyper (Däck med
märkning "P" är tilltänkt att
användas på personbilar eller lätta
lastbilar, men det är inte säkert att
alla däcktyper har denna märkning)
235 - Bredd i mm.
60 - Höjden i procent av bredden.
R - Radialdäck.18 - Fälgdiameter i tum.
102 - Siffra för belastningsindex.
H - Hastighetsmärkning.
I030B04JM
1
1
23
4
5,6
7

Service och underhåll
38
7

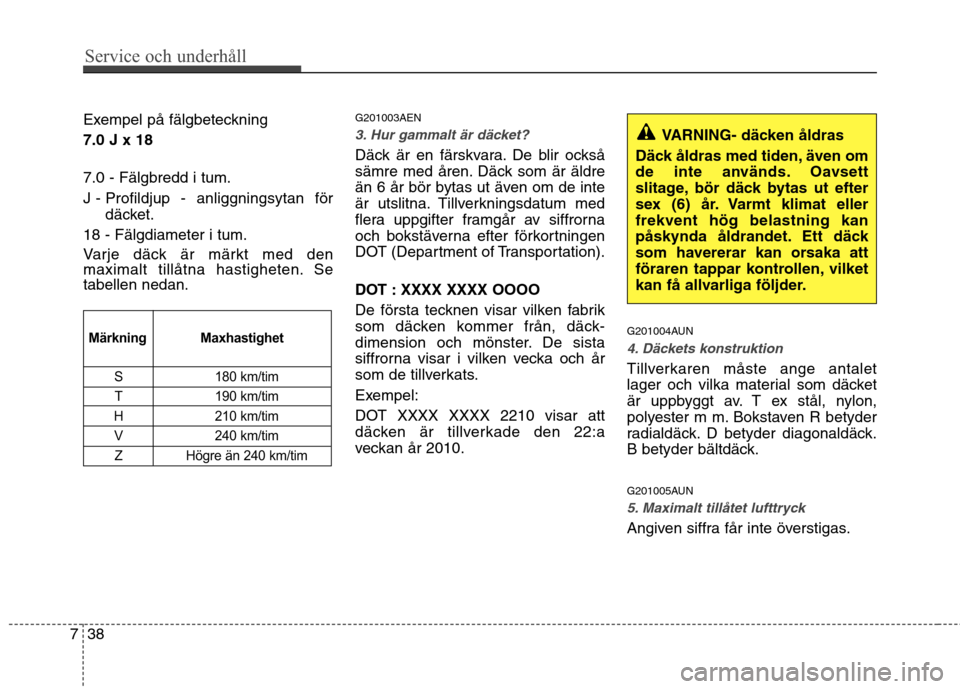

Exempel på fälgbeteckning 7.0 J x 18 7.0 - Fälgbredd i tum.
J - Profildjup - anliggningsytan för
däcket.
18 - Fälgdiameter i tum.
Varje däck är märkt med den
maximalt tillåtna hastigheten. Setabellen nedan. G201003AEN3. Hur gammalt är däcket?
Däck är en färskvara. De blir också
sämre med åren. Däck som är äldre
än 6 år bör bytas ut även om de inte
är utslitna. Tillverkningsdatum med
flera uppgifter framgår av siffrorna
och bokstäverna efter förkortningen
DOT (Department of Transportation).
DOT : XXXX XXXX OOOO
De första tecknen visar vilken fabrik
som däcken kommer från, däck-
dimension och mönster. De sista
siffrorna visar i vilken vecka och år
som de tillverkats.
Exempel:
DOT XXXX XXXX 2210 visar att
däcken är tillverkade den 22:a
veckan år 2010.
G201004AUN
4. Däckets konstruktion
Tillverkaren måste ange antalet
lager och vilka material som däcket
är uppbyggt av. T ex stål, nylon,
polyester m m. Bokstaven R betyder
radialdäck. D betyder diagonaldäck.
B betyder bältdäck.
G201005AUN
5. Maximalt tillåtet lufttryck
Angiven siffra får inte överstigas.
S 180 km/tim
T 190 km/tim
H 210 km/tim
V 240 km/tim Z Högre än 240 km/tim
Maxhastighet
Märkning
VARNING- däcken åldras
Däck åldras med tiden, även om
de inte används. Oavsett
slitage, bör däck bytas ut efter
sex (6) år. Varmt klimat ellerfrekvent hög belastning kan
påskynda åldrandet. Ett däck
som havererar kan orsaka att
föraren tappar kontrollen, vilket
kan få allvarliga följder.

739
Service och underhåll
G201006AUN

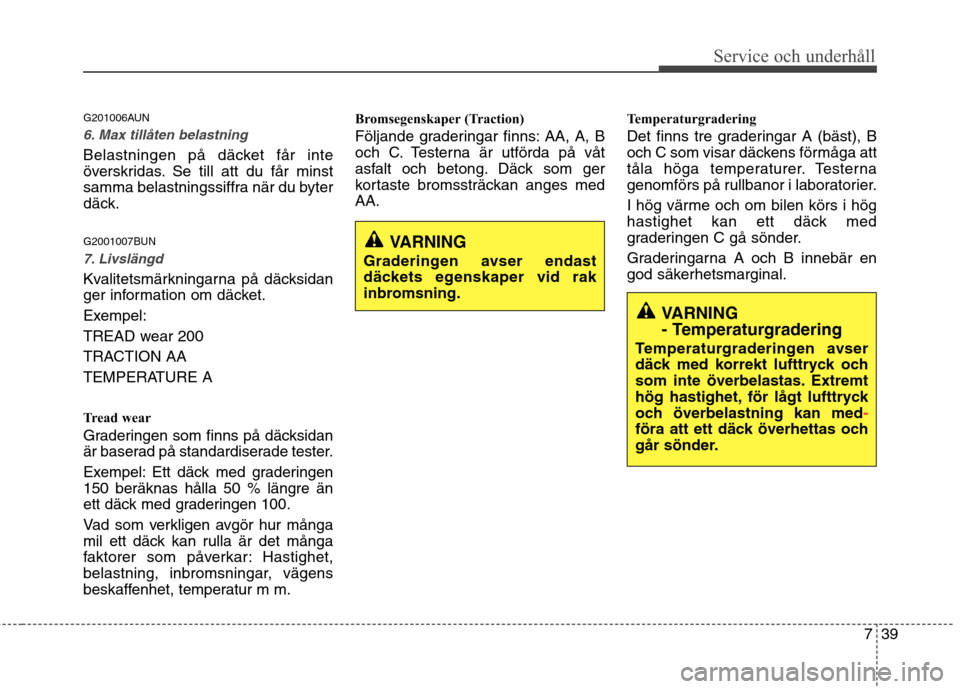

6. Max tillåten belastning
Belastningen på däcket får inte
överskridas. Se till att du får minst
samma belastningssiffra när du byter
däck.
G2001007BUN
7. Livslängd
Kvalitetsmärkningarna på däcksidan
ger information om däcket.
Exempel:
TREAD wear 200
TRACTION AA
TEMPERATURE A
Tread wear
Graderingen som finns på däcksidan
är baserad på standardiserade tester.
Exempel: Ett däck med graderingen
150 beräknas hålla 50 % längre än
ett däck med graderingen 100.
Vad som verkligen avgör hur många
mil ett däck kan rulla är det många
faktorer som påverkar: Hastighet,
belastning, inbromsningar, vägens
beskaffenhet, temperatur m m.Bromsegenskaper (Traction)
Följande graderingar finns: AA, A, B
och C. Testerna är utförda på våt
asfalt och betong. Däck som ger
kortaste bromssträckan anges medAA.
Temperaturgradering
Det finns tre graderingar A (bäst), B
och C som visar däckens förmåga att
tåla höga temperaturer. Testerna
genomförs på rullbanor i laboratorier.
I hög värme och om bilen körs i hög
hastighet kan ett däck med
graderingen C gå sönder.
Graderingarna A och B innebär en
god säkerhetsmarginal.
VARNING
Graderingen avser endast
däckets egenskaper vid rak
inbromsning.
VARNING
- Temperaturgradering
Temperaturgraderingen avser
däck med korrekt lufttryck och
som inte överbelastas. Extremt
hög hastighet, för lågt lufttryck
och överbelastning kan med
-
föra att ett däck överhettas och
går sönder.

Service och underhåll
40
7

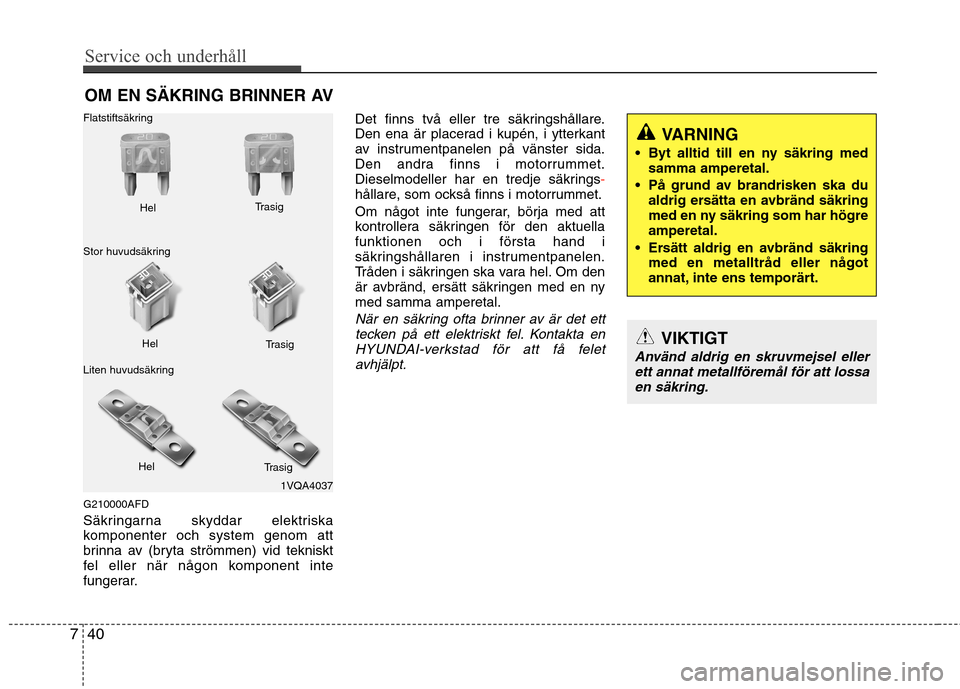

OM EN SÄKRING BRINNER AV
G210000AFD
Säkringarna skyddar elektriska
komponenter och system genom att
brinna av (bryta strömmen) vid tekniskt
fel eller när någon komponent inte
fungerar. Det finns två eller tre säkringshållare.
Den ena är placerad i kupén, i ytterkant
av instrumentpanelen på vänster sida.
Den andra finns i motorrummet.
Dieselmodeller har en tredje säkrings
-hållare, som också finns i motorrummet.
Om något inte fungerar, börja med att
kontrollera säkringen för den aktuellafunktionen och i första hand i
säkringshållaren i instrumentpanelen.
Tråden i säkringen ska vara hel. Om den
är avbränd, ersätt säkringen med en nymed samma amperetal.
När en säkring ofta brinner av är det ett
tecken på ett elektriskt fel. Kontakta enHYUNDAI-verkstad för att få felet
avhjälpt.
1VQA4037
Hel
Hel
Flatstiftsäkring
Stor huvudsäkring
Liten huvudsäkring Trasig
Trasig
Hel Trasig
VARNING
Byt alltid till en ny säkring med samma amperetal.
På grund av brandrisken ska du aldrig ersätta en avbränd säkring
med en ny säkring som har högreamperetal.
Ersätt aldrig en avbränd säkring med en metalltråd eller något
annat, inte ens temporärt.
VIKTIGT
Använd aldrig en skruvmejsel eller
ett annat metallföremål för att lossa
en säkring.

741
Service och underhåll

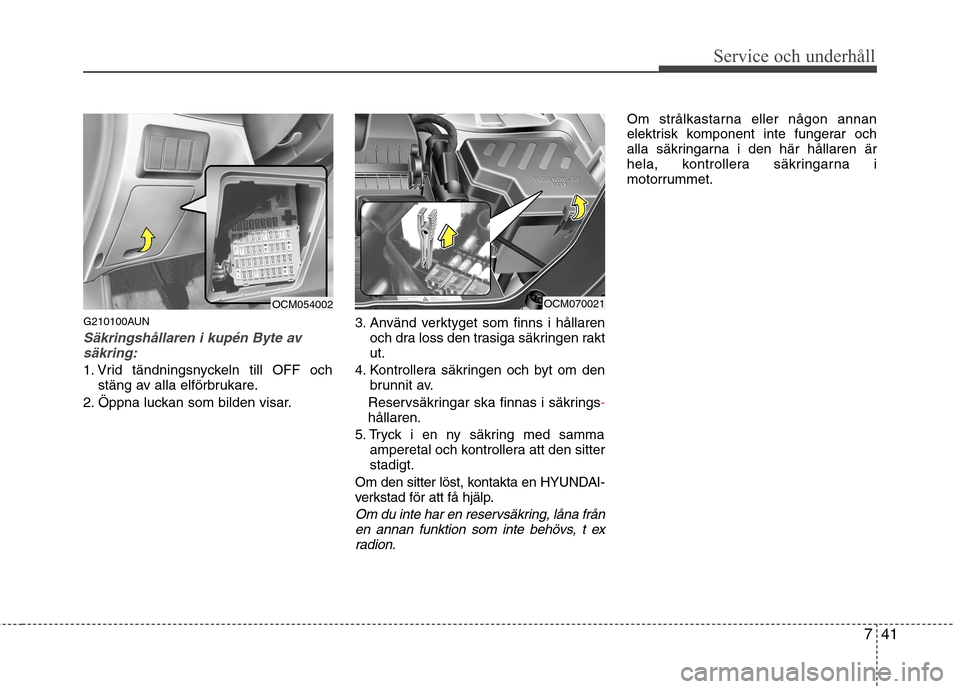

G210100AUN
Säkringshållaren i kupén Byte avsäkring:
1. Vrid tändningsnyckeln till OFF och stäng av alla elförbrukare.
2. Öppna luckan som bilden visar. 3. Använd verktyget som finns i hållaren
och dra loss den trasiga säkringen rakt ut.
4. Kontrollera säkringen och byt om den brunnit av.
Reservsäkringar ska finnas i säkrings
-hållaren.
5. Tryck i en ny säkring med samma amperetal och kontrollera att den sitter stadigt.
Om den sitter löst, kontakta en HYUNDAI-
verkstad för att få hjälp.
Om du inte har en reservsäkring, låna från en annan funktion som inte behövs, t exradion.
Om strålkastarna eller någon annan
elektrisk komponent inte fungerar och
alla säkringarna i den här hållaren är
hela, kontrollera säkringarna i
motorrummet.
OCM054002OCM070021

Service och underhåll
42
7

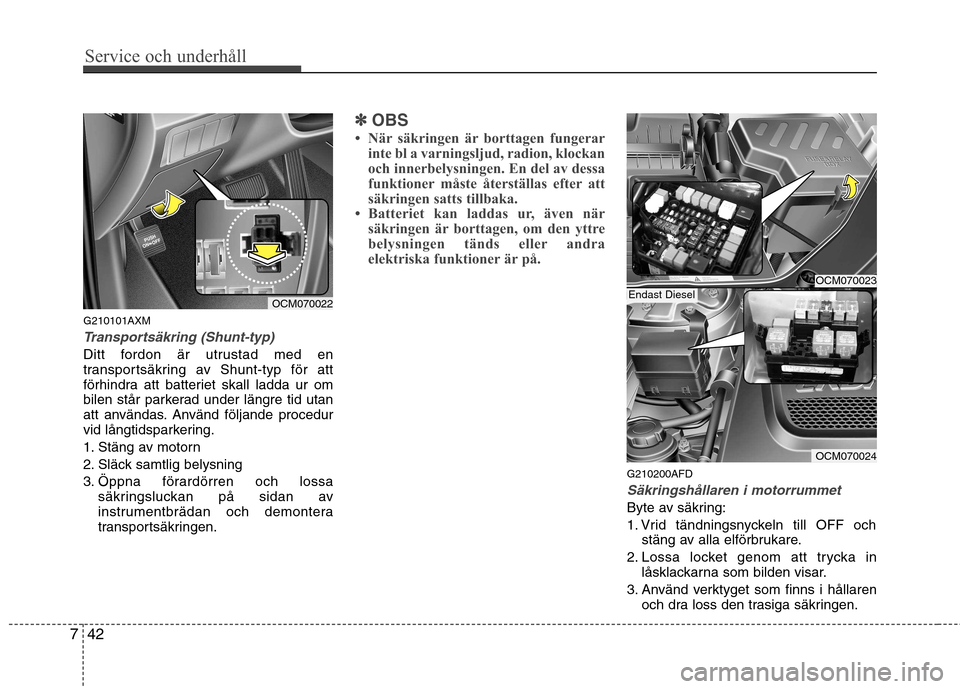

G210101AXM
Transportsäkring (Shunt-typ)
Ditt fordon är utrustad med en
transportsäkring av Shunt-typ för att
förhindra att batteriet skall ladda ur om
bilen står parkerad under längre tid utan
att användas. Använd följande procedur
vid långtidsparkering.
1. Stäng av motorn
2. Släck samtlig belysning
3. Öppna förardörren och lossa
säkringsluckan på sidan av
instrumentbrädan och demontera
transportsäkringen.
✽✽ OBS
 När säkringen är borttagen fungerar inte bl a varningsljud, radion, klockan
och innerbelysningen. En del av dessa
funktioner måste återställas efter att
säkringen satts tillbaka.
 Batteriet kan laddas ur, även när säkringen är borttagen, om den yttre
belysningen tänds eller andra
elektriska funktioner är på.
G210200AFD
Säkringshållaren i motorrummet
Byte av säkring:
1. Vrid tändningsnyckeln till OFF och stäng av alla elförbrukare.
2. Lossa locket genom att trycka in låsklackarna som bilden visar.
3. Använd verktyget som finns i hållaren och dra loss den trasiga säkringen.
OCM070022
OCM070023
OCM070024
Endast Diesel

743
Service och underhåll
4. Tryck i en ny säkring med sammaamperetal och kontrollera att den sitter stadigt.
Om den sitter löst, kontakta en
HYUNDAI-verkstad för att få hjälp.

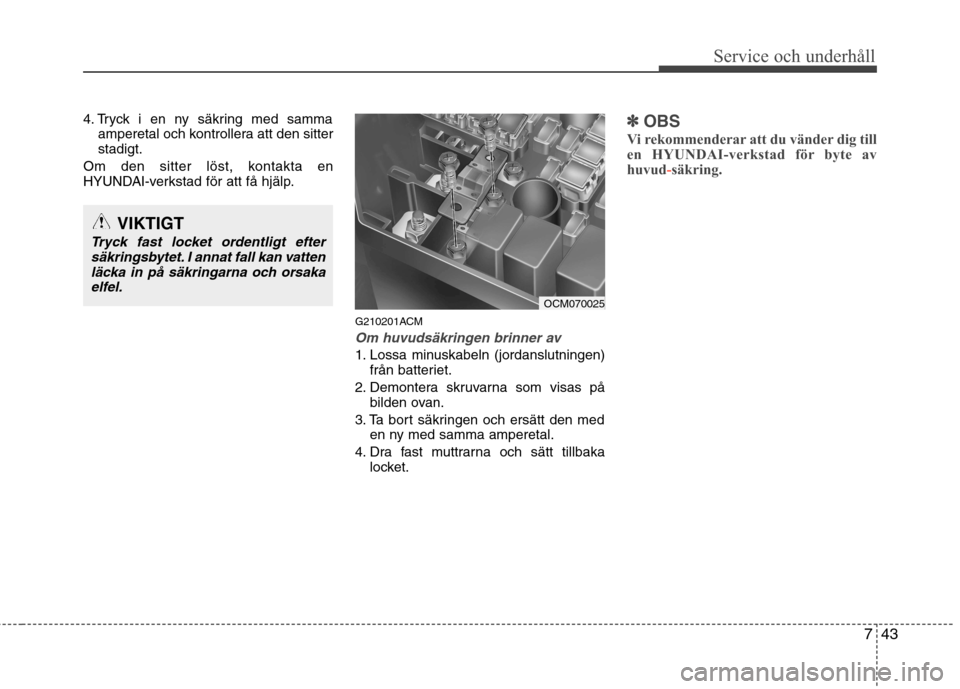

G210201ACM
Om huvudsäkringen brinner av
1. Lossa minuskabeln (jordanslutningen)från batteriet.
2. Demontera skruvarna som visas på bilden ovan.
3. Ta bort säkringen och ersätt den med en ny med samma amperetal.
4. Dra fast muttrarna och sätt tillbaka locket.
✽✽ OBS
Vi rekommenderar att du vänder dig till
en HYUNDAI-verkstad för byte av
huvud
-säkring.
VIKTIGT
Tryck fast locket ordentligt efter säkringsbytet. I annat fall kan vattenläcka in på säkringarna och orsakaelfel.
OCM070025

Service och underhåll
44
7
✽✽
OBS
Alla säkringar som beskrivs här kanske
inte finns i din bil. Vi reserverar oss
också för eventuella ändringar som kan
ha gjorts efter att denna bok trycktes.
G210300AFD
Säkringarnas funktion (på engelska) och amperetal anges på insidan av locken
Se förklaring på svenska på följande sidor.
Säkringshållare i motorrummet
OCM070026/OCM070027/OCM070028
Extra säkringshållare (diesel)
Säkringshållare i kupén
