Hyundai Santa Fe 2011 Инструкция по эксплуатации (in Russian)

Управление автомобилем
76
5
E140600BFD

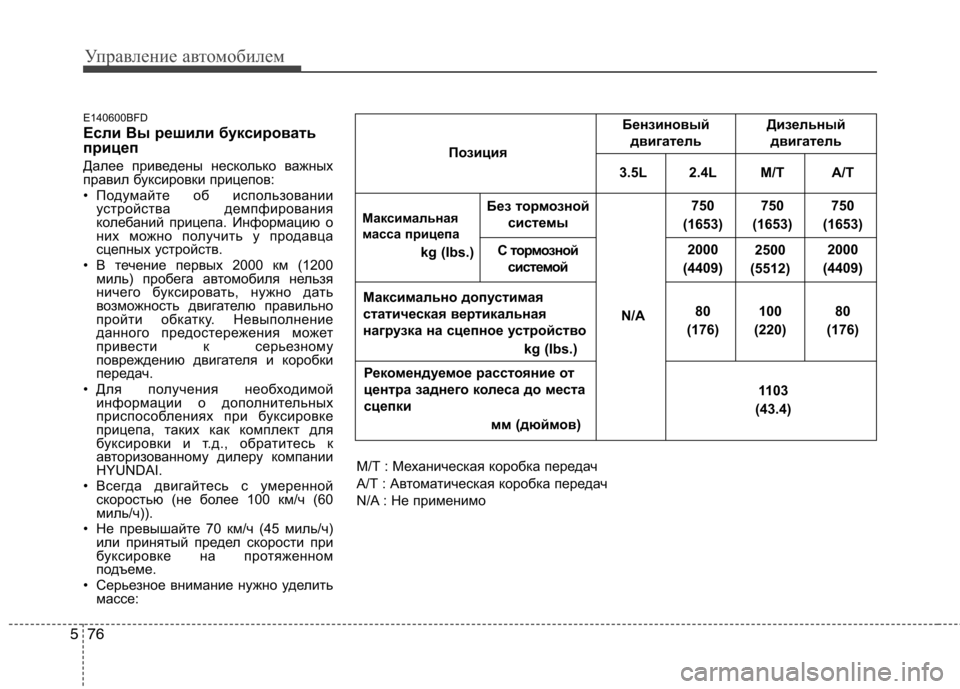

Если Вы решили буксировать
прицеп
Далее приведены несколько важных
правил буксировки прицепов:
• Подумайте об использовании
устройства демпфирования
колебаний прицепа. Информацию о
них можно получить у продавца
сцепных устройств.
• В течение первых 2000 км (1200 миль) пробега автомобиля нельзя
ничего буксировать, нужно дать
возможность двигателю правильно
пройти обкатку. Невыполнение
данного предостережения может
привести к серьезному
повреждению двигателя и коробки
передач.
• Для получения необходимой информации о дополнительных
приспособлениях при буксировке
прицепа, таких как комплект для
буксировки и т.д., обратитесь к
авторизованному дилеру компании
HYUNDAI.
• Всегда двигайтесь с умеренной скоростью (не более 100 км/ч (60
миль/ч)).
• Не превышайте 70 км/ч (45 миль/ч) или принятый предел скорости при
буксировке на протяженном
подъеме.
• Серьезное внимание нужно уделить массе: Позиция
Бензиновый
двигатель Дизельный
двигатель
3.5L 2.4L M/T A/T
Без то рмозной
системы
N/A750
(1653) 750
(1653) 750
(1653)
С тормозной системой 2000
(4409) 2500
(5512) 2000
(4409)
80
(176) 100
(220) 80
(176)
1103
(43.4)
M/T : Механическая коробка передач
A/T : Автоматическая коробка передач
N/A : Не применимо Максимальная
масса прицепа
kg (Ibs.)
Максимально допустимая
статическая вертикальная
нагрузка на сцепное устройство kg (Ibs.)
Рекоменд уемое расстояние от
центра заднего колеса до места
сцепки
мм (дюймов)

577
Управление автомобилем
E140601AUN

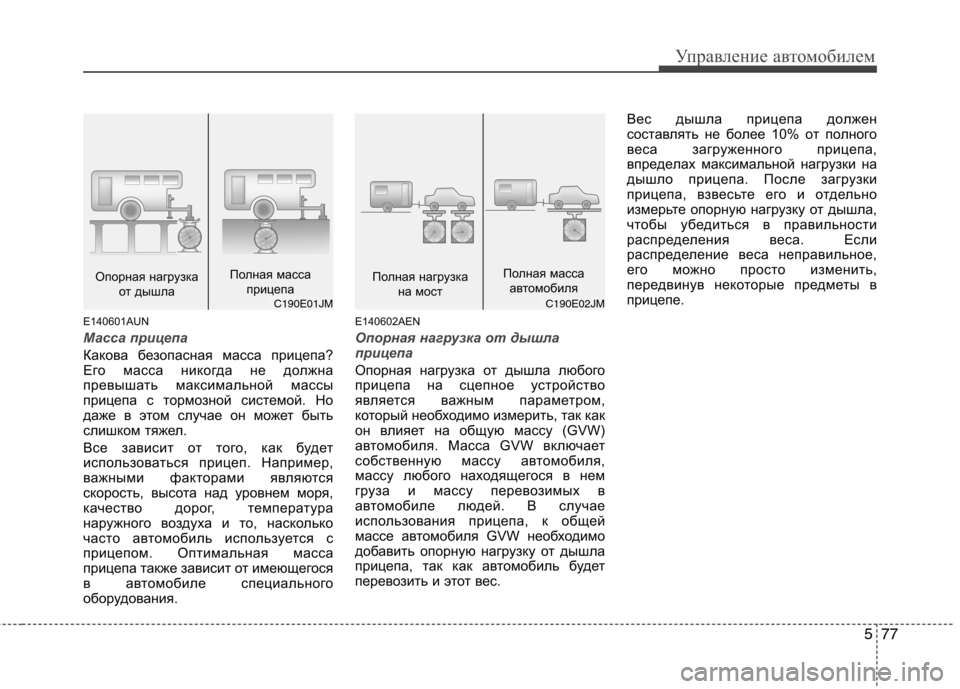

Масса прицепа
Какова безопасная масса прицепа?
Его масса никогда не должна
превышать максимальной массы
прицепа с тормозной системой. Но
даже в этом случае он может быть
слишком тяжел.
Все зависит от того, как будет
использоваться прицеп. Например,
важными факторами являются
скорость, высота над уровнем моря,
качество дорог, температура
наружного воздуха и то, насколько
часто автомобиль используется с
прицепом. Оптимальная масса
прицепа также зависит от имеющегося
в автомобиле специального
оборудования.E140602AEN
Опорная нагрузка от дышла
прицепа
Опорная нагрузка от дышла любого
прицепа на сцепное устройство
является важным параметром,
который необходимо измерить, так как
он влияет на общую массу (GVW)
автомобиля. Масса GVW включает
собственную массу автомобиля,
массу любого находящегося в нем
груза и массу перевозимых в
автомобиле людей. В случае
использования прицепа, к общей
массе автомобиля GVW необходимо
добавить опорную нагрузку от дышла
прицепа, так как автомобиль будет
перевозить и этот вес.Bec дышлa пpицeпa дoлжeн
cocтaвлять нe бoлee 10% oт пoлнoгo
вeca зaгpyжeннoгo пpицeпa,
впpeдeлax макcимальнoй нaгpyзки нa
дышлo пpицeпa. После загрузки
прицепа, взвесьте его и отдельно
измерьте опорную нагрузку от дышла,
чтобы убедиться в правильности
распределения веса. Если
распределение веса неправильное,
его можно просто изменить,
передвинув некоторые предметы в
прицепе.
C190E01JM
Опорная нагрузка
от дышла Полная масса
прицепа
C190E02JM
Полная нагрузка на мост Полная масса
автомобиля

Управление автомобилем
78
5
E160000AUN
В этом разделе приведены указания
по правильной загрузке автомобиля
и/или прицепа, позволяющие
удерживать массу нагруженного
автомобиля в пределах номинальных
конструктивных параметров, с
прицепом или без него. Правильно
нагруженный автомобиль обеспечит
максимальное использование
конструктивных характеристик
автомобиля. Перед загрузкой
автомобиля, ознакомьтесь со
следующими терминами,
относящимся к массовым параметрам
автомобиля, с прицепом или без него,
указываемых в технических
характеристиках автомобиля и в
табличке соответствия стандартам:
E160100AUN
Собственная масса базового
автомобиля
Это масса автомобиля с полным
топливным баком и со всем
стандартным оборудованием. В нее
не входит масса пассажиров, груза и
дополнительного оборудования. E160200AUN
Собственная масса полностью
снаряженного ав
томобиля
Масса нового, только что приобре
-тенного автомобиля, включая все
послепродажное оборудование.
E160300AUN
Масса груза
Масса всего добавленного к собствен
-ной массе базового автомобиля,
включая груз и дополнительное
оборудование.
E160400AUN
Полная нагрузка на мост (GAW)
Полная нагрузка на каждый мост
(передний и задний) - включая
собственную массу полностью
снаряженного автомобиля и всю
полезную нагрузку.
ОСТОРОЖНО - Прицеп
• Никогда не нагружайте прицеп в задней части больше, чем в
передней. На переднюю часть
прицепа должно приходиться
примерно 60% общей массы
прицепа; а на заднюю часть
прицепа - примерно 40% общей
массы прицепа.
• Никогда не перегружайте прицеп более пределов,
установленных для прицепов и
сцепных устройств.
Неправильная нагрузка может
привести к повреждению
автом обиля и/или травмам.
Проверяйте массы и нагрузки
на общедоступных весах или
на оборудованных весами
постах инспекции дорожного
движения.
• Неправильно загруженный прицеп может стать причиной
потери управления
автом обилем.

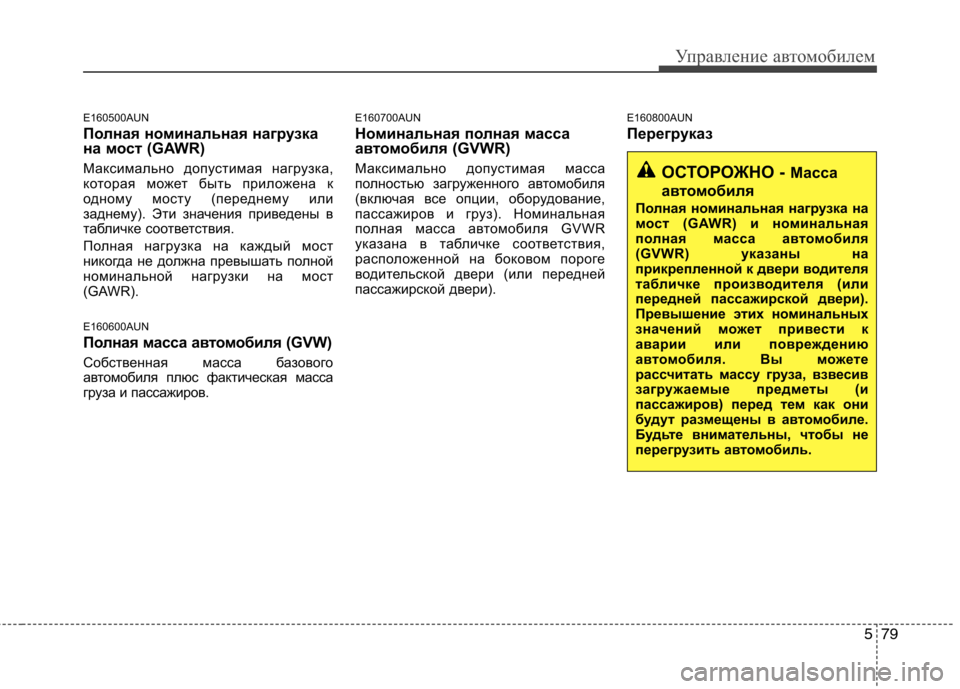

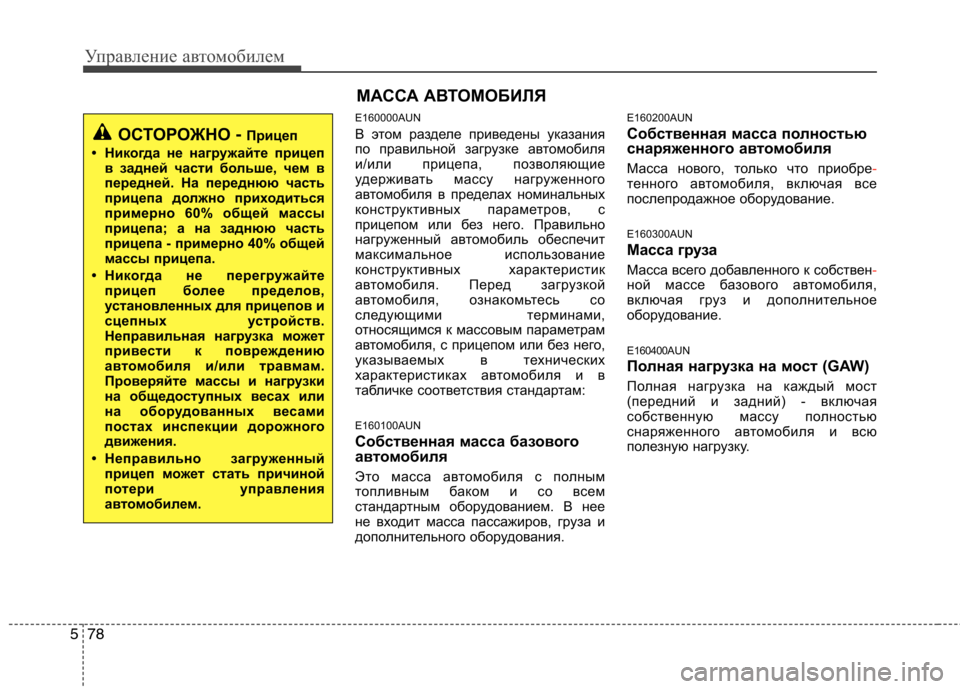

МАССА АВТОМОБИЛЯ

579
Управление автомобилем
E160500AUN
Полная номинальная нагрузка
на мост (GAWR)
Максимально допустимая нагрузка,
которая может быть приложена к
одному мосту (переднему или
заднему). Эти значения приведены в
табличке соответствия.
Полная нагрузка на каждый мост
никогда не должна превышать полной
номинальной нагрузки на мост
(GAWR).
E160600AUN
Полная масса автомобиля (GVW)
Собственная масса базового
автомобиля плюс фактическая масса
груза и пассажиров. E160700AUN
Номинальная полная масса
автомобиля (GVWR)
Максимально допустимая масса
полностью загруженного автомобиля
(включая все опции, оборудование,
пассажиров и груз). Номинальная
полная масса автомобиля GVWR
указана в табличке соответствия,
расположенной на боковом пороге
водительской двери (или передней
пассажирской двери).
E160800AUN
Пepeгpyказ
ОСТОРОЖНО -
Масса
автомобиля
Полная номинальная нагрузка на
мост (GAWR) и номинальная
полная масса а втомобиля
(GVWR) указаны на
прикрепленной к двери водителя
табличке производителя (или
передней пассажирской двери).
Превышение этих номинальных
значений может привести к
аварии или повреждению
автомобиля. Вы можете
рассчитать массу груза, взвесив
загружаемые предметы (и
пассажиров) перед тем как они
будут размещены в а втомобиле.
Будьте внимательны, чтобы не
перегрузить а втомобиль.

6

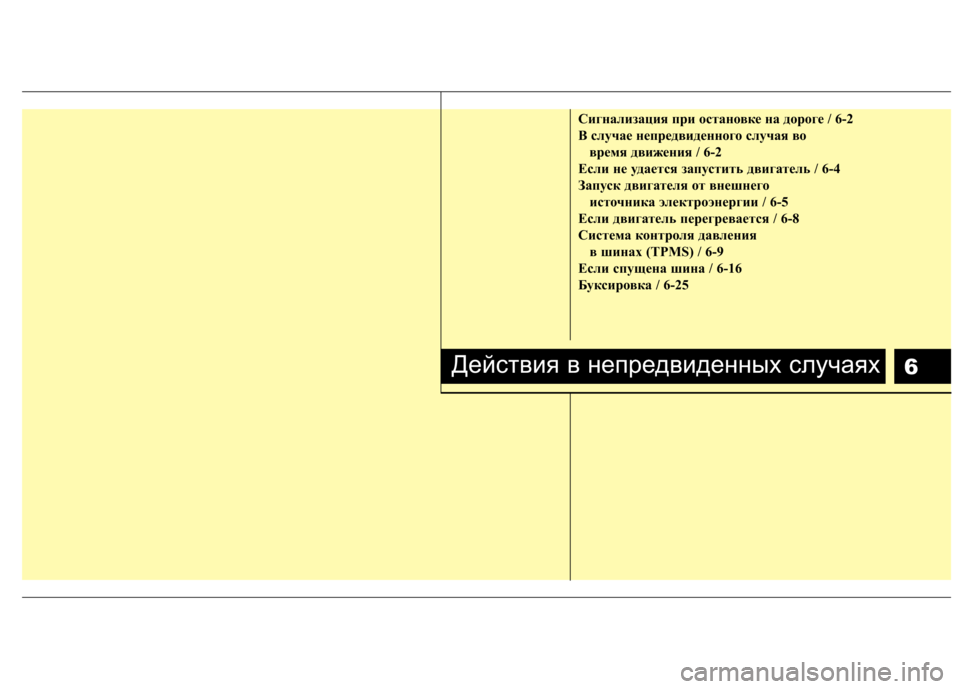

Сигнализация при остановке на дороге / 6-2
B случае непредвиденного случая во время движения / 6-2
Если не удается запустить двигатель / 6-4
Запуск двигателя от внешнего источника электроэнергии / 6-5
Если двигатель перегревается / 6-8
Система контроля давления в шинах (TPMS) / 6-9
Если спущeнa шинa / 6-16
Буксировка / 6-25
Действия в непредвиденных случаях

Действия в непредвиденных случаях
2
6

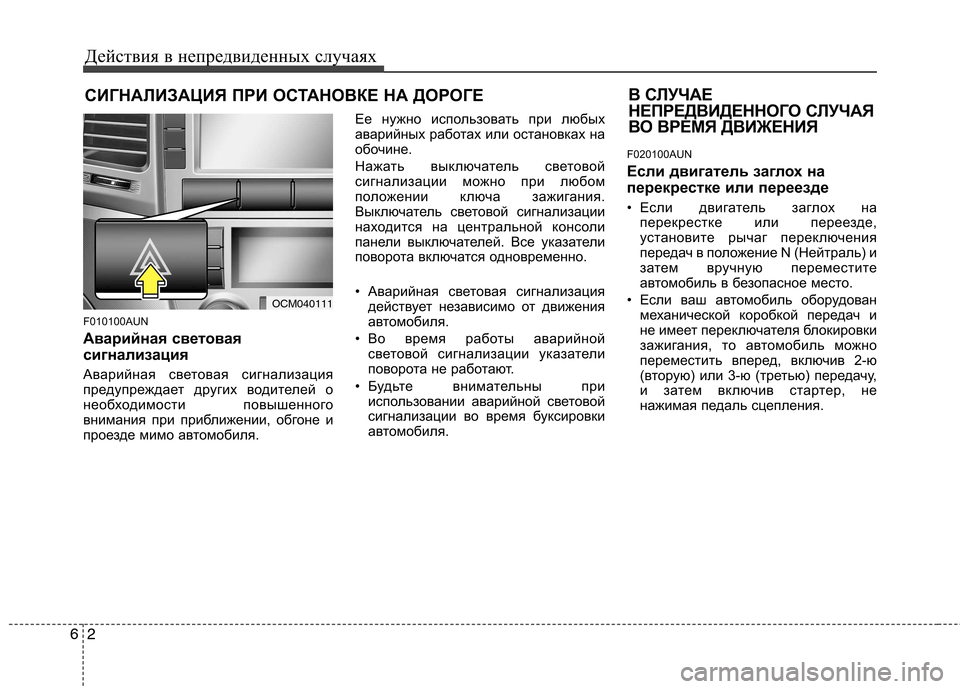

СИГНАЛИЗАЦИЯ ПРИ ОСТАНОВКЕ НА ДОРОГЕ
F010100AUN
Аварийная световая
сигнализация
Аварийная световая сигнализация
предупреждает других водителей о
необходимости повышенного
внимания при приближении, обгоне и
проезде мимо автомобиля. Ее нужно использовать при любых
аварийных работах или остановках на
обочине.
Нажать выключатель световой
сигнализации можно при любом
положении ключа зажигания.
Выключатель световой сигнализации
находится на центральной консоли
панели выключателей. Все указатели
поворота включатся одновременно.
• Аварийная световая сигнализация
действует независимо от движения
автомобиля.
• Во время работы аварийной световой сигнализации указатели
поворота не работают.
• Будьте внимательны при использовании аварийной световой
сигнализации во время буксировки
автомобиля. F020100AUN
Если двигатель заглох на
перекрестке или переезде
• Если двигатель заглох на
перекрестке или переезде,
установите рычаг переключения
передач в положение N (Нейтраль) и
затем вручную переместите
автомобиль в безопасное место.
• Если ваш автомобиль оборудован механической коробкой передач и
не имеет переключателя блокировки
зажигания, то автомобиль можно
переместить вперед, включив 2-ю
(вторую) или 3-ю (третью) передачу,
и затем включив стартер, не
нажимая педаль сцепления.
В СЛУЧАЕ
НЕПРЕДВИДЕННОГО СЛУЧАЯ
ВО ВРЕМЯ ДВИЖЕНИЯ
OCM040111

63
Действия в непредвиденных случаях
F020200AUN

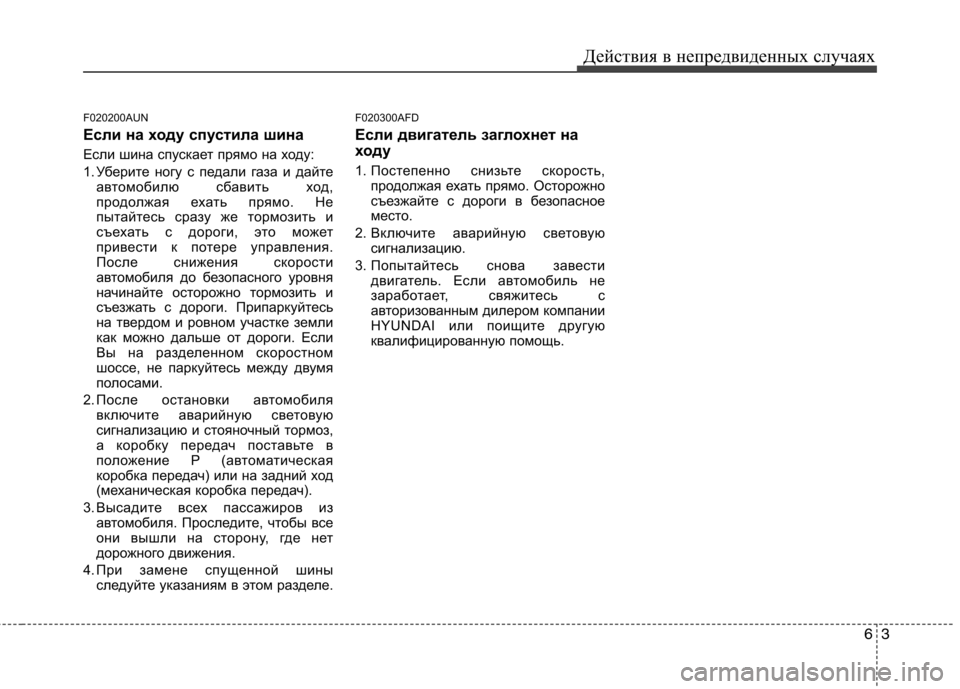

Если на ходу спустила шина
Если шина спускает прямо на ходу:
1. Уберите ногу с педали газа и дайте
автомобилю сбавить ход,
продолжая ехать прямо. Не
пытайтесь сразу же тормозить и
съехать с дороги, это может
привести к потере управления.
После снижения скорости
автомобиля до безопасного уровня
начинайте осторожно тормозить и
съезжать с дороги. Припаркуйтесь
на твердом и ровном участке земли
как можно дальше от дороги. Если
Вы на разделенном скоростном
шоссе, не паркуйтесь между двумя
полосами.
2. После остановки автомобиля включите аварийную световую
сигнализацию и стояночный тормоз,
а коробку передач поставьте в
положение P (автоматическая
коробка передач) или на задний ход
(механическая коробка передач).
3. Высадите всех пассажиров из автомобиля. Проследите, чтобы все
они вышли на сторону, где нет
дорожного движения.
4. При замене спущенной шины следуйте указаниям в этом разделе. F020300AFD
Если двигатель заглохнет на
ходу
1. Постепенно снизьте скорость,
продолжая ехать прямо. Осторожно
съезжайте с дороги в безопасное
место.
2. Включите аварийную световую сигнализацию.
3. Попытайтесь снова завести двигатель. Если автомобиль не
заработает, свяжитесь с
авторизованным дилером компании
HYUNDAI или поищите другую
квалифицированную помощь.

Действия в непредвиденных случаях
4
6
F030100AUN

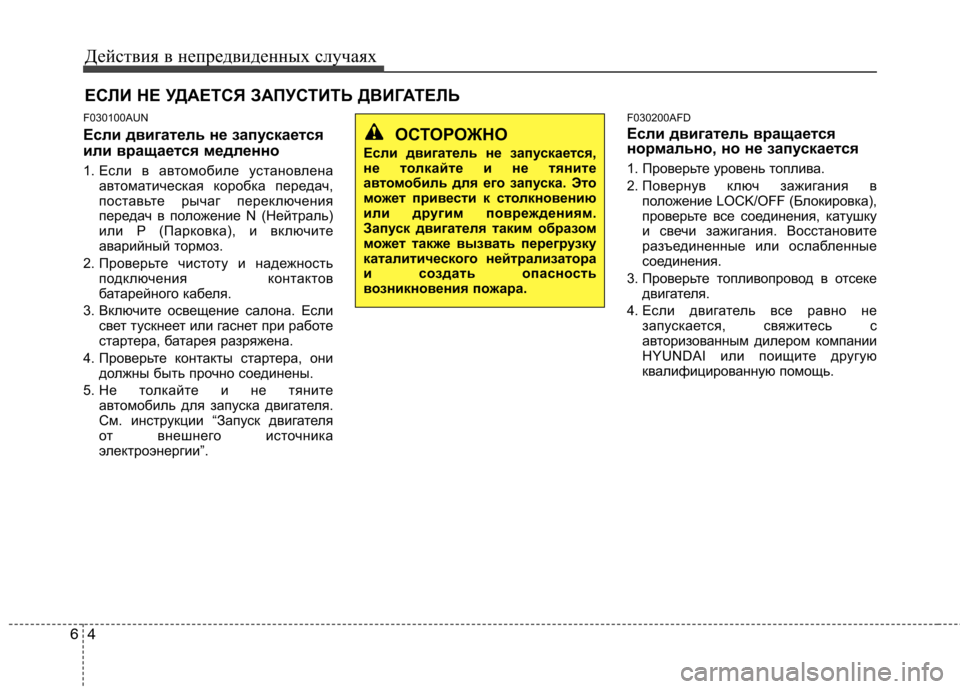

Если двигатель не запускается
или вращается медленно
1. Если в автомобиле установлена
автоматическая коробка передач,
поставьте рычаг переключения
передач в положение N (Нейтраль)
или P (Парковка), и включите
аварийный тормоз.
2. Проверьте чистоту и надежность подключения контактов
батарейного кабеля.
3. Включите освещение салона. Если свет тускнеет или гаснет при работе
стартера, батарея разряжена.
4. Проверьте контакты стартера, они должны быть прочно соединены.
5. Не толкайте и не тяните автомобиль для запуска двигателя.
См. инструкции “Запуск двигателя
от внешнего источника
электроэнергии”. F030200AFD
Если двигатель вращается
нормально, но не запускается
1. Проверьте уровень топлива.
2. Повернув ключ зажигания в
положение LOCK/OFF (Блокировка),
проверьте все соединения, катушку
и свечи зажигания. Восстановите
разъединенные или ослабленные
соединения.
3. Проверьте топливопровод в отсеке двигателя.
4. Если двигатель все равно не запускается, свяжитесь с
авторизованным дилером компании
HYUNDAI или поищите другую
квалифицированную помощь.
ЕСЛИ НЕ УДАЕТСЯ ЗАПУСТИТЬ ДВИГАТЕЛЬ
ОСТОРОЖНО
Если двигатель не запускается,
не толкайте и не тяните
автом обиль для его запуска. Это
может привести к столкновению
или другим повреждениям.
Запуск двигателя таким образом
может также вызвать перегрузку
каталитического нейтрализатора
и создать опасность
возникновения пожара.

65
Действия в непредвиденных случаях

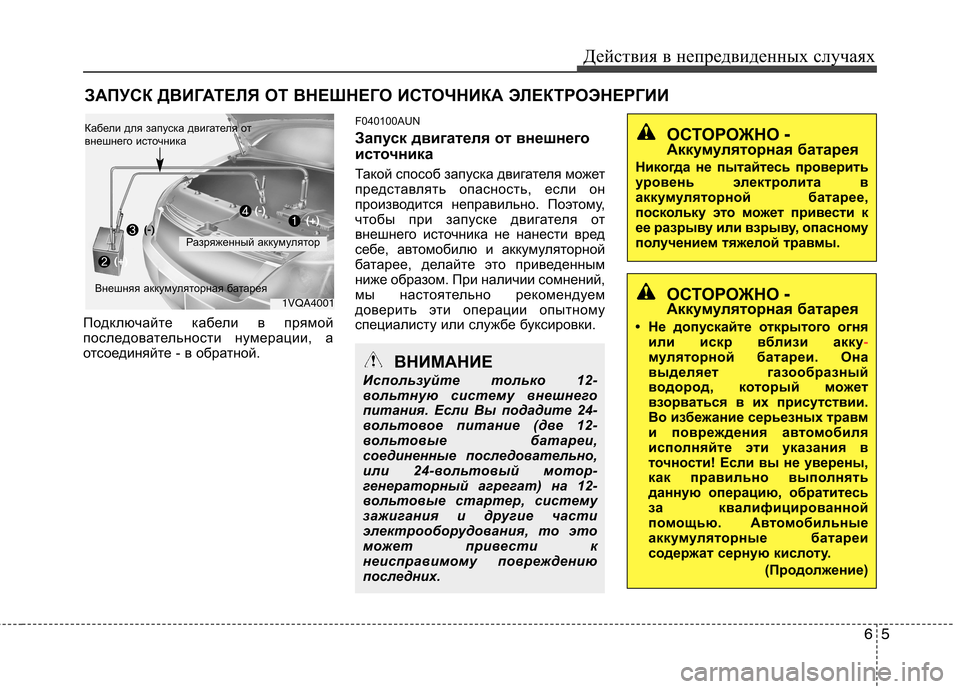

ЗАПУСК ДВИГАТЕЛЯ ОТ ВНЕШНЕГО ИСТОЧНИКА ЭЛЕКТРОЭНЕРГИИ
Подключайте кабели в прямой
последовательности нумерации, а
отсоединяйте - в обратной. F040100AUN
Запуск двигателя от внешнего
источника
Такой способ запуска двигателя может
представлять опасность, если он
производится неправильно. Поэтому,
чтобы при запуске двигателя от
внешнего источника не нанести вред
себе, автомобилю и аккумуляторной
батарее, делайте это приведенным
ниже образом. При наличии сомнений,
мы настоятельно рекомендуем
доверить эти операции опытному
специалисту или службе буксировки.
ВНИМАНИЕ
Используйте только 12-
вольтную систему внешнего
питания. Если Вы подадите 24-
вольтовое питание (две 12-
вольтовые батареи,
соединенные последовательно,
или 24-вольтовый мотор-
генераторный агрегат) на 12-
вольтовые стартер, систему
зажигания и другие части
электрооборудования, то это
может привести к
неисправимому повреждению
последних.
1VQA4001
Разряженный аккумулятор
Кабели для запуска двигателя от
внешнего источника
Внешняя аккумуляторная батарея(-)
(+)
(+)(-)
ОСТОРОЖНО -
Аккумуляторная батарея
• Не допускайте открытого огня или искр вблизи акку
-муляторной батареи. Она
выделяет газообразный
водород, который может
взорваться в их присутствии.
Во избежание серьезных травм
и повреждения а втомобиля
исполняйте эти указания в
точности! Если вы не уверены,
как правильно выполнять
данную операцию, обратитесь
за квалифицированной
помощью. Автомобильные
аккумуляторные батареи
содержат серную кислоту.
(Продолжение)
ОСТОРОЖНО -
Аккумуляторная батарея
Никогда не пытайтесь проверить
уровень электролита в
аккумуляторной батарее,
поскольку это может привести к
ее разрыву или взрыву, опасному
получением тяжелой травмы.

Действия в непредвиденных случаях
6
6
F040101AUN

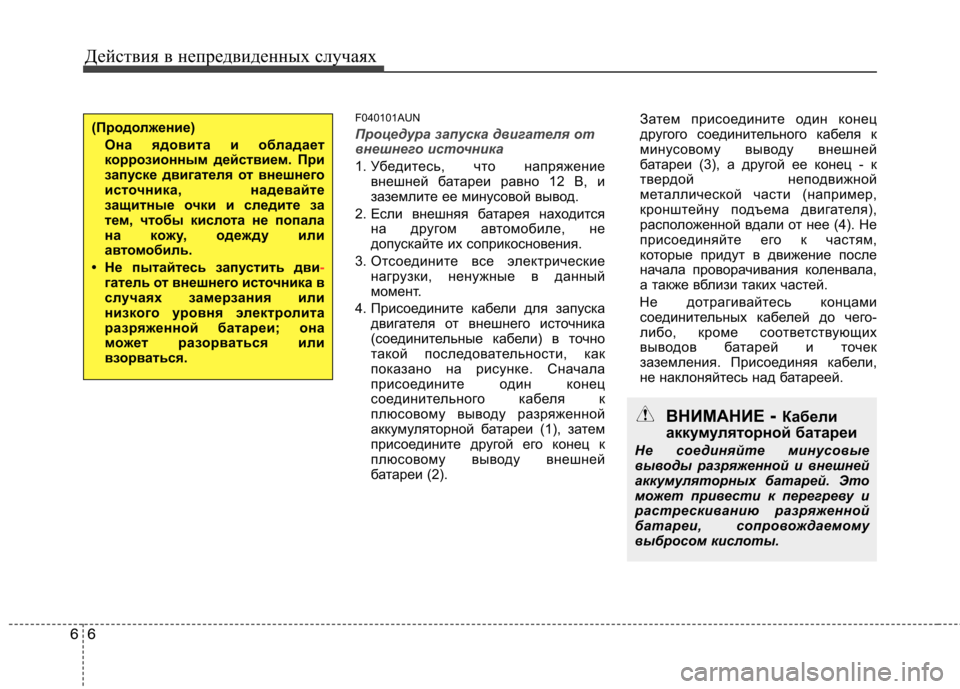

Процедура запуска двигателя от
внешнего источника
1. Убедитесь, что напряжение
внешней батареи равно 12 В, и
заземлите ее минусовой вывод.
2. Если внешняя батарея находится на другом автомобиле, не
допускайте их соприкосновения.
3. Отсоедините все электрические нагрузки, ненужные в данный
момент.
4. Присоедините кабели для запуска двигателя от внешнего источника
(соединительные кабели) в точно
такой последовательности, как
показано на рисунке. Сначала
присоедините один конец
соединительного кабеля к
плюсовому выводу разряженной
аккумуляторной батареи (1), затем
присоедините другой его конец к
плюсовому выводу внешней
батареи (2). Затем присоедините один конец
другого соединительного кабеля к
минусовому выводу внешней
батареи (3), а другой ее конец - к
твердой неподвижной
металлической части (например,
кронштейну подъема двигателя),
расположенной вдали от нее (4). Не
присоединяйте его к частям,
которые придут в движение после
начала проворачивания коленвала,
а также вблизи таких частей.
Не дотрагивайтесь концами соединительных кабелей до чего-
либо, кроме соответствующих
выводов батарей и точек
заземления. Присоединяя кабели,
не наклоняйтесь над батареей.
ВНИМАНИЕ - Кабели
аккумуляторной батареи
Не соединяйте минусовые
выводы разряженной и внешней
аккумуляторных батарей. Это
может привести к перегреву и
растрескиванию разряженной
батареи, сопровождаемому
выбросом кислоты.
(Продолжение)
Она ядовита и обладает
коррозионным действием. При
запуске двигателя от внешнего
источника, надевайте
защитные очки и следите за
тем, чтобы кислота не попала
на кожу, одежду или
автом обиль.
• Не пытайтесь запустить дви
-гатель от внешнего источника в
случаях замерзания или
низкого уровня электролита
разряженной батареи; она
может разорв аться или
взорваться.
