763
Mantenimiento

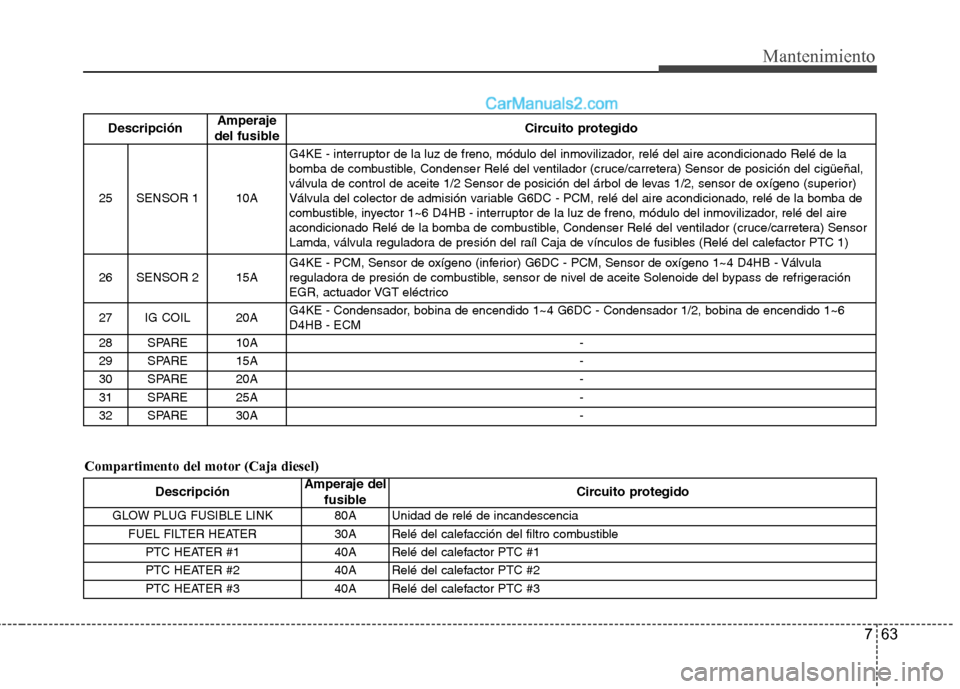

Compartimento del motor (Caja diesel)
DescripciónAmperaje
del fusibleCircuito protegido
25SENSOR 1 10A
G4KE - interruptor de la luz de freno, módulo del inmovilizador, relé del aire acondicionado Relé de la
bomba de combustible, Condenser Relé del ventilador (cruce/carretera) Sensor de posición del cigüeñal,
válvula de control de aceite 1/2 Sensor de posición del árbol de levas 1/2, sensor de oxígeno (superior)
Válvula del colector de admisión variable G6DC - PCM, relé del aire acondicionado, relé de la bomba de
combustible, inyector 1~6 D4HB - interruptor de la luz de freno, módulo del inmovilizador, relé del aire
acondicionado Relé de la bomba de combustible, Condenser Relé del ventilador (cruce/carretera) Sensor
Lamda, válvula reguladora de presión del raíl Caja de vínculos de fusibles (Relé del calefactor PTC 1)
26 SENSOR 2 15A G4KE - PCM, Sensor de oxígeno (inferior) G6DC - PCM, Sensor de oxígeno 1~4 D4HB - Válvula
reguladora de presión de combustible, sensor de nivel de aceite Solenoide del bypass de refrigeración
EGR, actuador VGT eléctrico
27 IG COIL 20A G4KE - Condensador, bobina de encendido 1~4 G6DC - Condensador 1/2, bobina de encendido 1~6
D4HB - ECM
28 SPARE 10A -
29 SPARE 15A -
30 SPARE 20A -
31 SPARE 25A -
32 SPARE 30A -
DescripciónAmperaje del
fusibleCircuito protegido
GLOW PLUG FUSIBLE LINK 80A Unidad de relé de incandescencia
FUEL FILTER HEATER 30A Relé del calefacción del filtro combustible
PTC HEATER #1 40A Relé del calefactor PTC #1
PTC HEATER #2 40A Relé del calefactor PTC #2
PTC HEATER #3 40A Relé del calefactor PTC #3
