Aperçu de votre véhicule
10 2

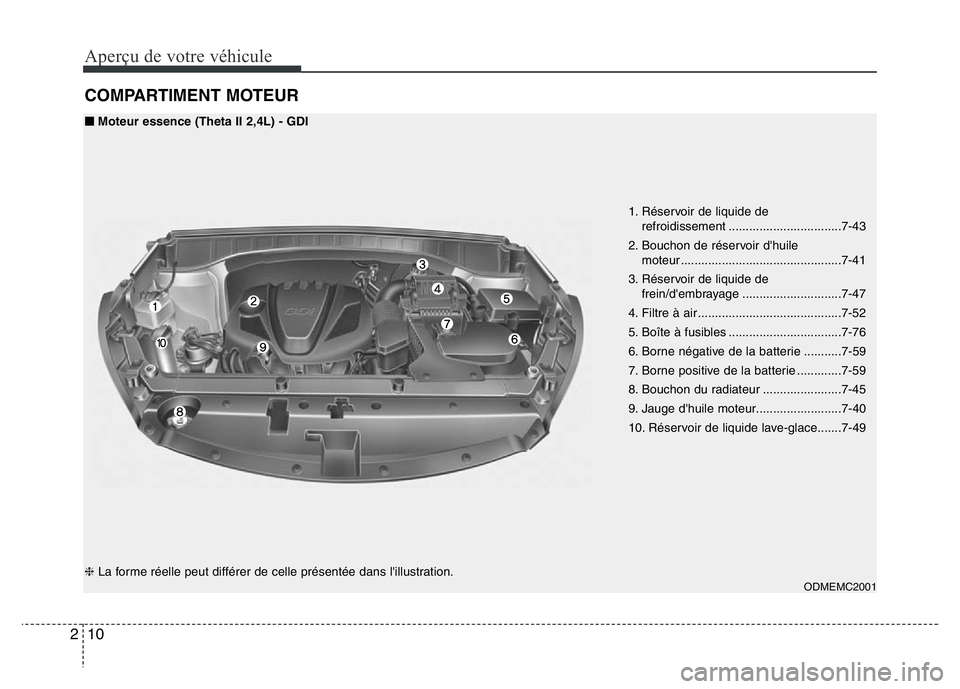

COMPARTIMENT MOTEUR
1. Réservoir de liquide de
refroidissement .................................7-43
2. Bouchon de réservoir d'huile
moteur ...............................................7-41
3. Réservoir de liquide de
frein/d'embrayage .............................7-47
4. Filtre à air ..........................................7-52
5. Boîte à fusibles .................................7-76
6. Borne négative de la batterie ...........7-59
7. Borne positive de la batterie .............7-59
8. Bouchon du radiateur .......................7-45
9. Jauge d'huile moteur.........................7-40
10. Réservoir de liquide lave-glace.......7-49
ODMEMC2001
■Moteur essence (Theta II 2,4L) - GDI
❈La forme réelle peut différer de celle présentée dans l'illustration.

211

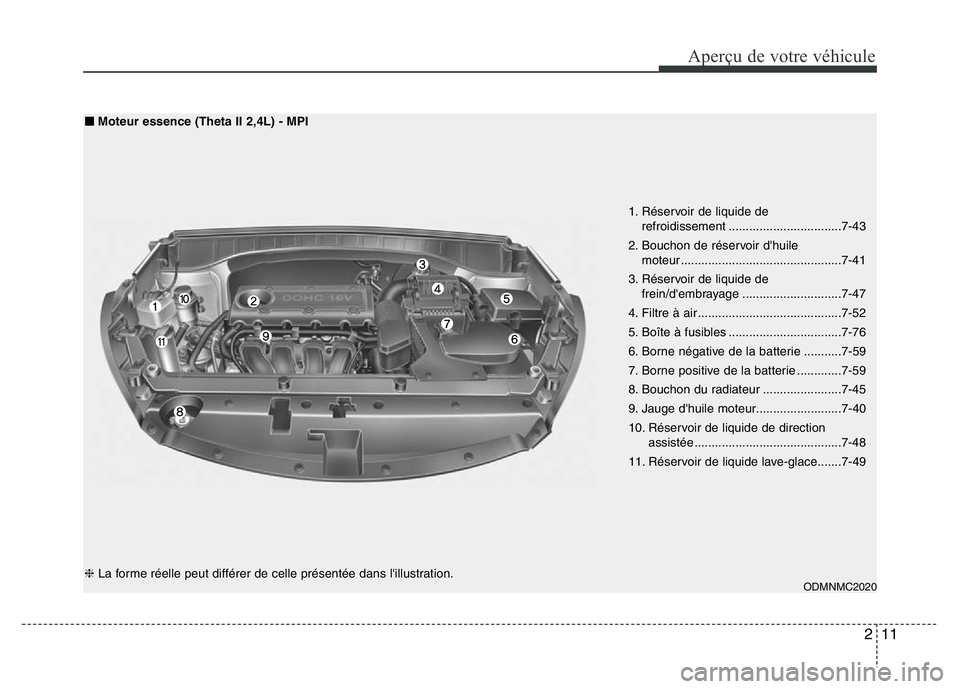

Aperçu de votre véhicule
1. Réservoir de liquide de
refroidissement .................................7-43
2. Bouchon de réservoir d'huile
moteur ...............................................7-41
3. Réservoir de liquide de
frein/d'embrayage .............................7-47
4. Filtre à air ..........................................7-52
5. Boîte à fusibles .................................7-76
6. Borne négative de la batterie ...........7-59
7. Borne positive de la batterie .............7-59
8. Bouchon du radiateur .......................7-45
9. Jauge d'huile moteur.........................7-40
10. Réservoir de liquide de direction
assistée ...........................................7-48
11. Réservoir de liquide lave-glace.......7-49
ODMNMC2020
■Moteur essence (Theta II 2,4L) - MPI
❈La forme réelle peut différer de celle présentée dans l'illustration.

Aperçu de votre véhicule
12 2
OXM079100
1. Réservoir de liquide de
refroidissement .................................7-43
2. Bouchon de réservoir d'huile
moteur ...............................................7-41
3. Réservoir de liquide de
frein/d'embrayage .............................7-47
4. Filtre à air ..........................................7-52
5. Boîte à fusibles .................................7-76
6. Borne négative de la batterie ...........7-59
7. Borne positive de la batterie .............7-59
8. Bouchon du radiateur .......................7-45
9. Jauge d'huile moteur.........................7-40
10. Réservoir de liquide de direction
assistée ...........................................7-48
11. Réservoir de liquide lave-glace.......7-49
■Moteur essence (Lambda II 3,3L) - MPI
❈La forme réelle peut différer de celle présentée dans l'illustration.

213

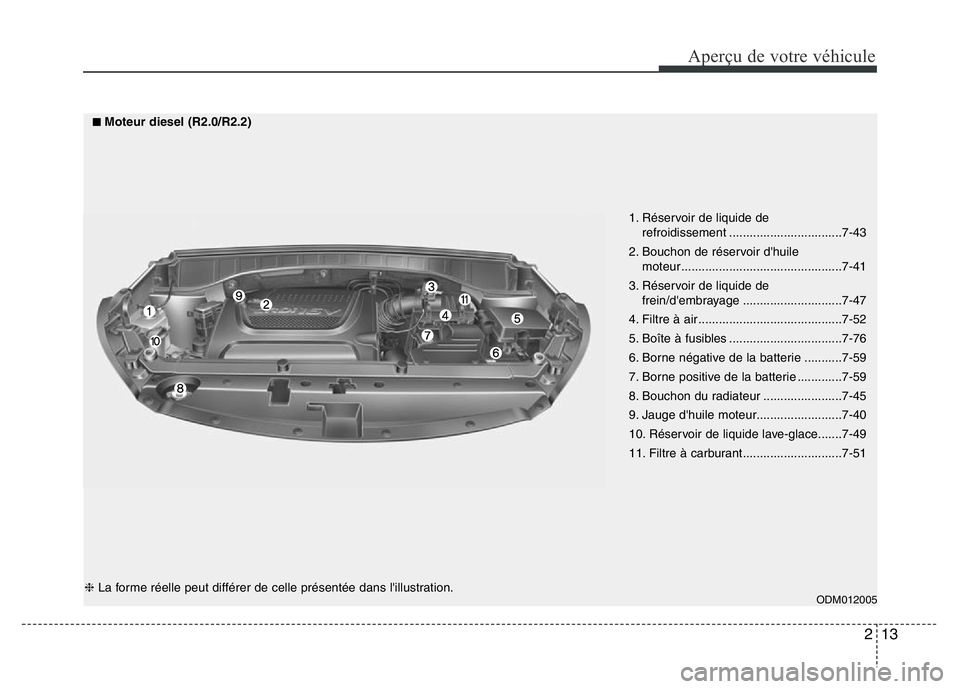

Aperçu de votre véhicule
ODM012005
1. Réservoir de liquide de
refroidissement .................................7-43
2. Bouchon de réservoir d'huile
moteur ...............................................7-41
3. Réservoir de liquide de
frein/d'embrayage .............................7-47
4. Filtre à air ..........................................7-52
5. Boîte à fusibles .................................7-76
6. Borne négative de la batterie ...........7-59
7. Borne positive de la batterie .............7-59
8. Bouchon du radiateur .......................7-45
9. Jauge d'huile moteur.........................7-40
10. Réservoir de liquide lave-glace.......7-49
11. Filtre à carburant.............................7-51
■Moteur diesel (R2.0/R2.2)
❈La forme réelle peut différer de celle présentée dans l'illustration.

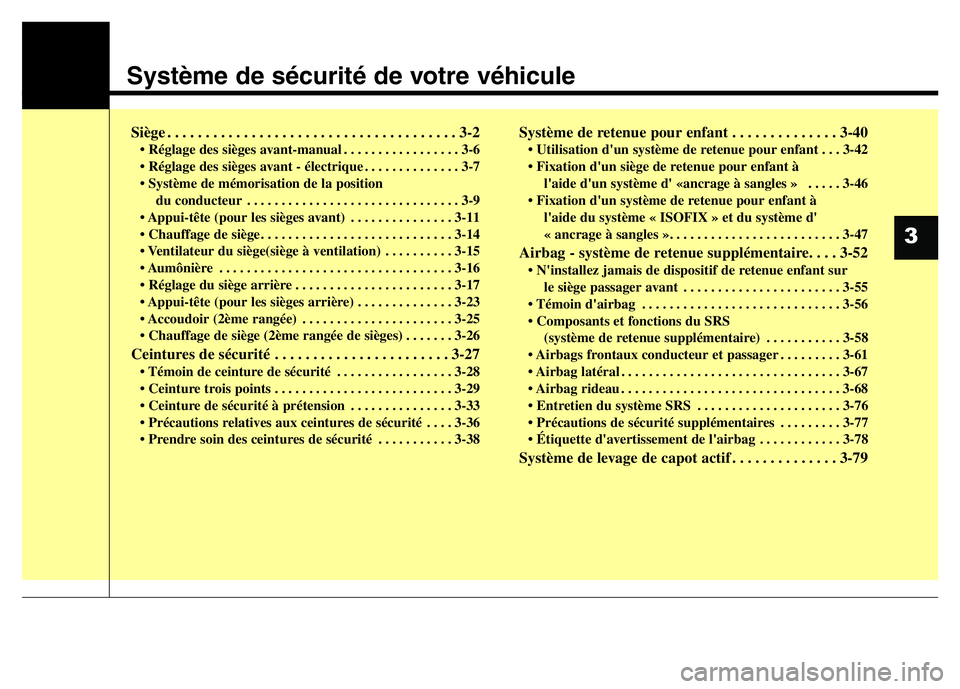

Système de sécurité de votre véhicule
3
Siège . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
• Réglage des sièges avant-manual . . . . . . . . . . . . . . . . . 3-6
• Réglage des sièges avant - électrique . . . . . . . . . . . . . . 3-7
• Système de mémorisation de la position
du conducteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
• Appui-tête (pour les sièges avant) . . . . . . . . . . . . . . . 3-11
• Chauffage de siège . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
• Ventilateur du siège(siège à ventilation) . . . . . . . . . . 3-15
• Aumônière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
• Réglage du siège arrière . . . . . . . . . . . . . . . . . . . . . . . 3-17
• Appui-tête (pour les sièges arrière) . . . . . . . . . . . . . . 3-23
• Accoudoir (2ème rangée) . . . . . . . . . . . . . . . . . . . . . . 3-25
• Chauffage de siège (2ème rangée de sièges) . . . . . . . 3-26
Ceintures de sécurité . . . . . . . . . . . . . . . . . . . . . . . 3-27
• Témoin de ceinture de sécurité . . . . . . . . . . . . . . . . . 3-28
• Ceinture trois points . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
• Ceinture de sécurité à prétension . . . . . . . . . . . . . . . 3-33
• Précautions relatives aux ceintures de sécurité . . . . 3-36
• Prendre soin des ceintures de sécurité . . . . . . . . . . . 3-38
Système de retenue pour enfant . . . . . . . . . . . . . . 3-40
• Utilisation d'un système de retenue pour enfant . . . 3-42
• Fixation d'un siège de retenue pour enfant à
l'aide d'un système d' «ancrage à sangles » . . . . . 3-46
• Fixation d'un système de retenue pour enfant à
l'aide du système « ISOFIX » et du système d'
« ancrage à sangles ». . . . . . . . . . . . . . . . . . . . . . . . . 3-47
Airbag - système de retenue supplémentaire. . . . 3-52
• N'installez jamais de dispositif de retenue enfant sur
le siège passager avant . . . . . . . . . . . . . . . . . . . . . . . 3-55
• Témoin d'airbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56
• Composants et fonctions du SRS
(système de retenue supplémentaire) . . . . . . . . . . . 3-58
• Airbags frontaux conducteur et passager . . . . . . . . . 3-61
• Airbag latéral . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-67
• Airbag rideau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-68
• Entretien du système SRS . . . . . . . . . . . . . . . . . . . . . 3-76
• Précautions de sécurité supplémentaires . . . . . . . . . 3-77
• Étiquette d'avertissement de l'airbag . . . . . . . . . . . . 3-78
Système de levage de capot actif . . . . . . . . . . . . . . 3-79

Système de sécurité de votre véhicule
2 3

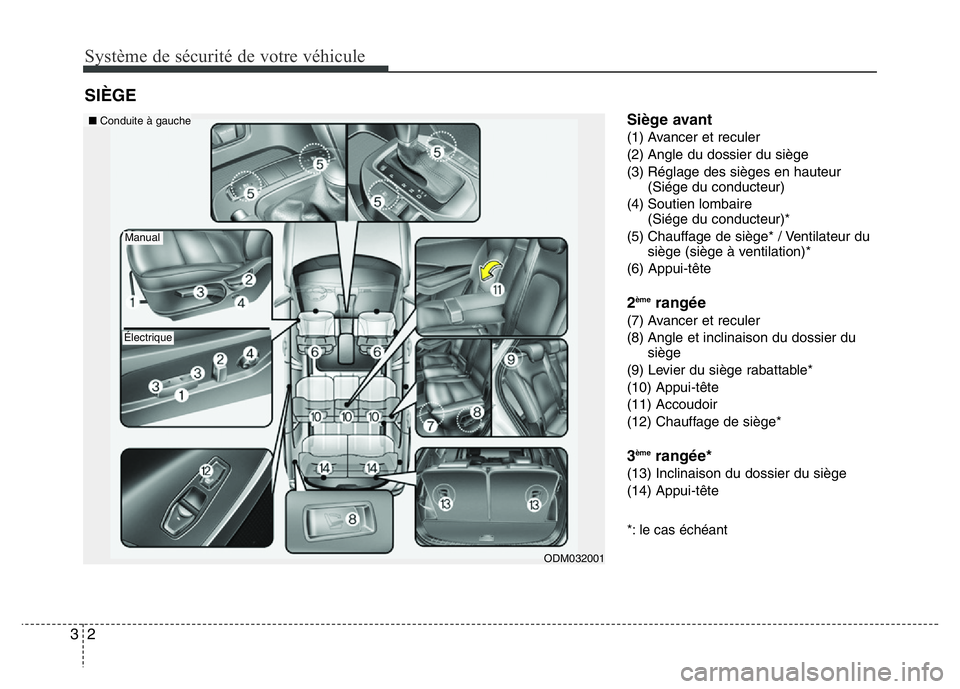

Siège avant
(1) Avancer et reculer
(2) Angle du dossier du siège
(3) Réglage des sièges en hauteur
(Siége du conducteur)
(4) Soutien lombaire
(Siége du conducteur)*
(5) Chauffage de siège* / Ventilateur du
siège (siège à ventilation)*
(6) Appui-tête
2èmerangée
(7) Avancer et reculer
(8) Angle et inclinaison du dossier du
siège
(9) Levier du siège rabattable*
(10) Appui-tête
(11) Accoudoir
(12) Chauffage de siège*
3èmerangée*
(13) Inclinaison du dossier du siège
(14) Appui-tête
*: le cas échéant
SIÈGE
ODM032001
Manual
Électrique
■ Conduite à gauche

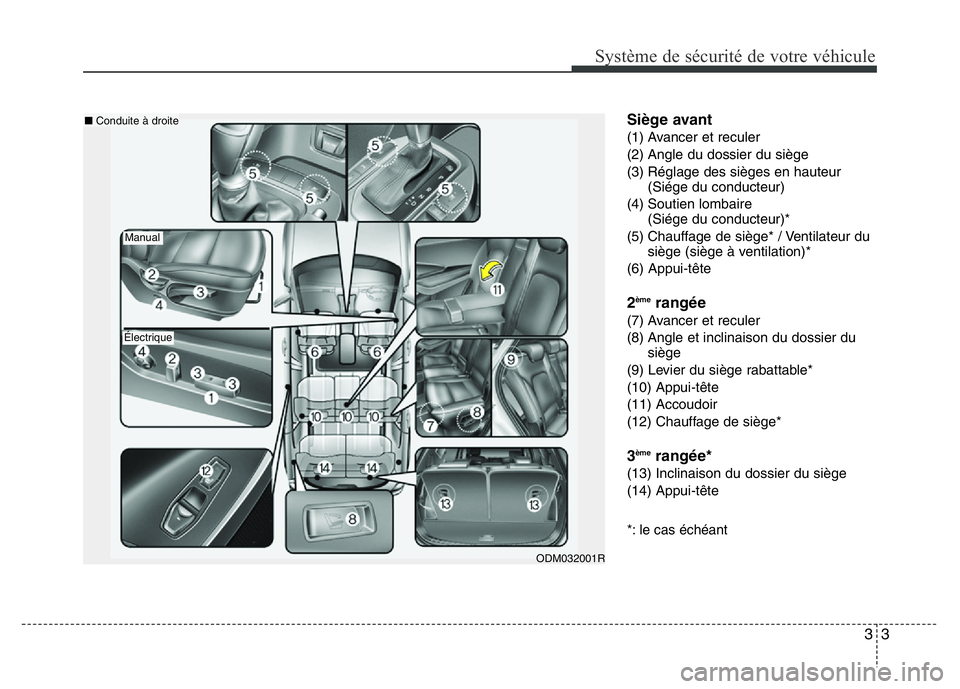

33
Système de sécurité de votre véhicule
Siège avant
(1) Avancer et reculer
(2) Angle du dossier du siège
(3) Réglage des sièges en hauteur
(Siége du conducteur)
(4) Soutien lombaire
(Siége du conducteur)*
(5) Chauffage de siège* / Ventilateur du
siège (siège à ventilation)*
(6) Appui-tête
2èmerangée
(7) Avancer et reculer
(8) Angle et inclinaison du dossier du
siège
(9) Levier du siège rabattable*
(10) Appui-tête
(11) Accoudoir
(12) Chauffage de siège*
3èmerangée*
(13) Inclinaison du dossier du siège
(14) Appui-tête
*: le cas échéant
ODM032001R
Manual
Électrique
■ Conduite à droite

Système de sécurité de votre véhicule
4 3

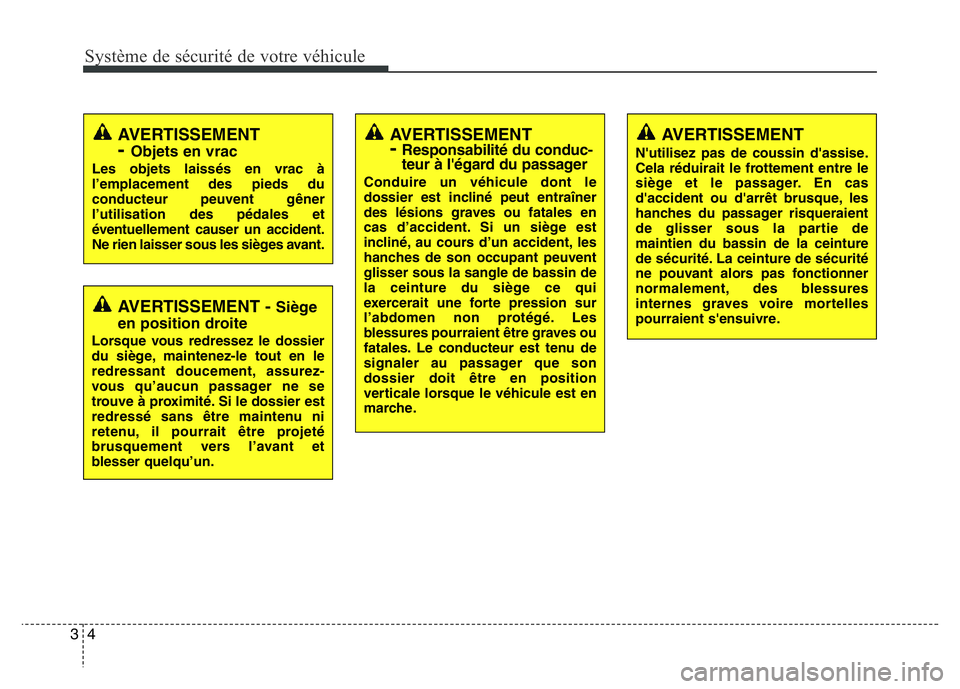

AVERTISSEMENT - Siège
en position droite
Lorsque vous redressez le dossier
du siège, maintenez-le tout en le
redressant doucement, assurez-
vous qu’aucun passager ne se
trouve à proximité. Si le dossier est
redressé sans être maintenu ni
retenu, il pourrait être projeté
brusquement vers l’avant et
blesser quelqu’un.
AVERTISSEMENT
- Objets en vrac
Les objets laissés en vrac à
l’emplacement des pieds du
conducteur peuvent gêner
l’utilisation des pédales et
éventuellement causer un accident.
Ne rien laisser sous les sièges avant.
AVERTISSEMENT- Responsabilité du conduc-
teur à l'égard du passager
Conduire un véhicule dont le
dossier est incliné peut entraîner
des lésions graves ou fatales en
cas d’accident. Si un siège est
incliné, au cours d’un accident, les
hanches de son occupant peuvent
glisser sous la sangle de bassin de
la ceinture du siège ce qui
exercerait une forte pression sur
l’abdomen non protégé. Les
blessures pourraient être graves ou
fatales. Le conducteur est tenu de
signaler au passager que son
dossier doit être en position
verticale lorsque le véhicule est en
marche.
AVERTISSEMENT
N'utilisez pas de coussin d'assise.
Cela réduirait le frottement entre le
siège et le passager. En cas
d'accident ou d'arrêt brusque, les
hanches du passager risqueraient
de glisser sous la partie de
maintien du bassin de la ceinture
de sécurité. La ceinture de sécurité
ne pouvant alors pas fonctionner
normalement, des blessures
internes graves voire mortelles
pourraient s'ensuivre.

35
Système de sécurité de votre véhicule

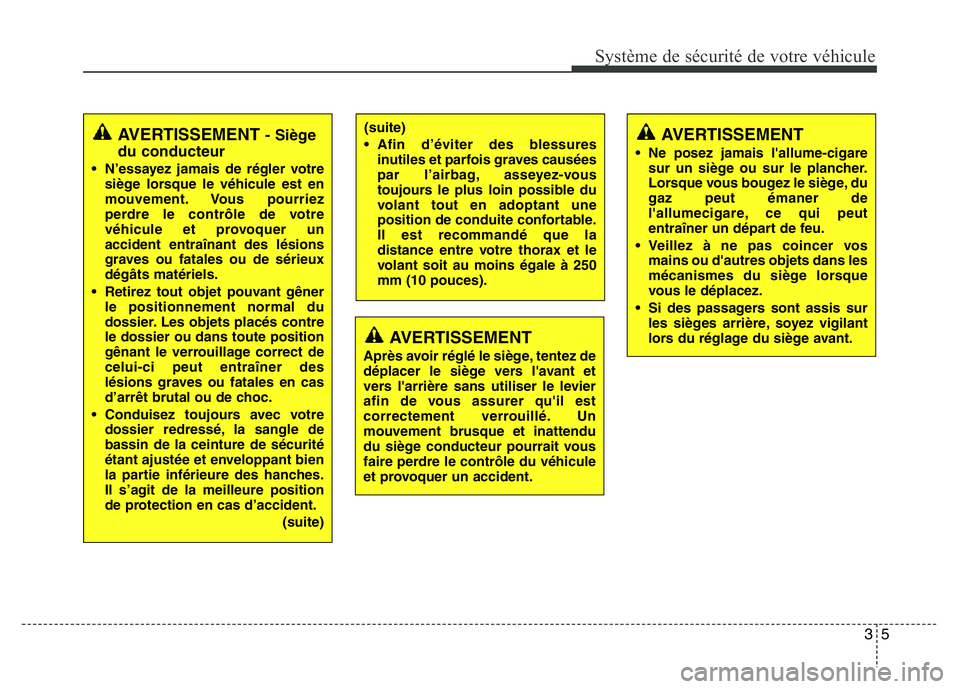

(suite)
• Afin d’éviter des blessures
inutiles et parfois graves causées
par l’airbag, asseyez-vous
toujours le plus loin possible du
volant tout en adoptant une
position de conduite confortable.
Il est recommandé que la
distance entre votre thorax et le
volant soit au moins égale à 250
mm (10 pouces).
AVERTISSEMENT
Après avoir réglé le siège, tentez de
déplacer le siège vers l'avant et
vers l'arrière sans utiliser le levier
afin de vous assurer qu'il est
correctement verrouillé. Un
mouvement brusque et inattendu
du siège conducteur pourrait vous
faire perdre le contrôle du véhicule
et provoquer un accident.
AVERTISSEMENT
• Ne posez jamais l'allume-cigare
sur un siège ou sur le plancher.
Lorsque vous bougez le siège, du
gaz peut émaner de
l'allumecigare, ce qui peut
entraîner un départ de feu.
• Veillez à ne pas coincer vos
mains ou d'autres objets dans les
mécanismes du siège lorsque
vous le déplacez.
• Si des passagers sont assis sur
les sièges arrière, soyez vigilant
lors du réglage du siège avant.
AVERTISSEMENT - Siège
du conducteur
• N’essayez jamais de régler votre
siège lorsque le véhicule est en
mouvement. Vous pourriez
perdre le contrôle de votre
véhicule et provoquer un
accident entraînant des lésions
graves ou fatales ou de sérieux
dégâts matériels.
• Retirez tout objet pouvant gêner
le positionnement normal du
dossier. Les objets placés contre
le dossier ou dans toute position
gênant le verrouillage correct de
celui-ci peut entraîner des
lésions graves ou fatales en cas
d’arrêt brutal ou de choc.
• Conduisez toujours avec votre
dossier redressé, la sangle de
bassin de la ceinture de sécurité
étant ajustée et enveloppant bien
la partie inférieure des hanches.
Il s’agit de la meilleure position
de protection en cas d’accident.
(suite)

Système de sécurité de votre véhicule
6 3

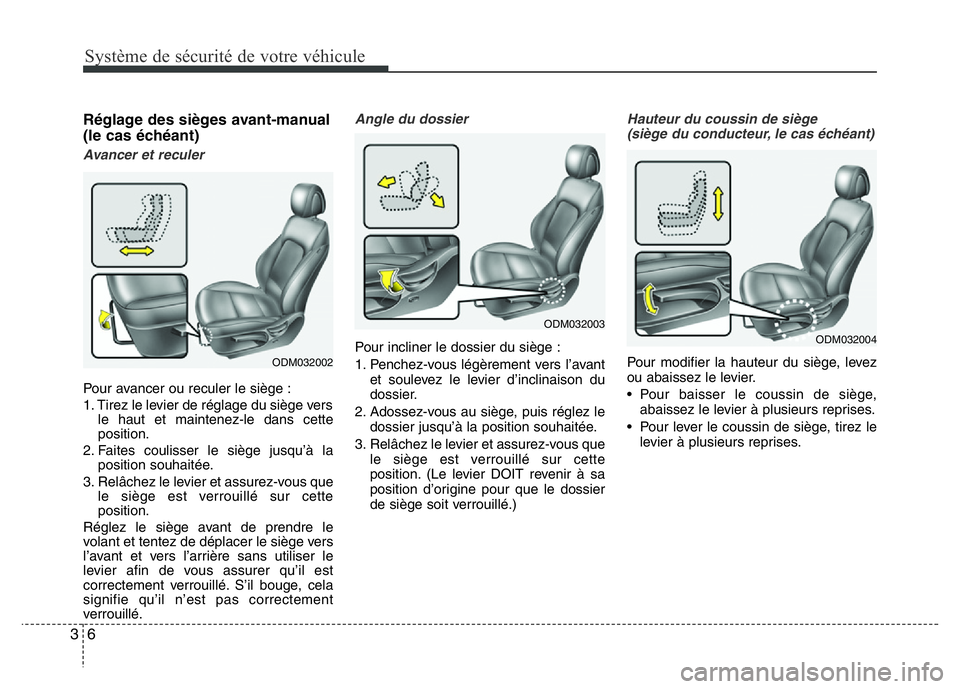

Réglage des sièges avant-manual
(le cas échéant)
Avancer et reculer
Pour avancer ou reculer le siège :
1. Tirez le levier de réglage du siège vers
le haut et maintenez-le dans cette
position.
2. Faites coulisser le siège jusqu’à la
position souhaitée.
3. Relâchez le levier et assurez-vous que
le siège est verrouillé sur cette
position.
Réglez le siège avant de prendre le
volant et tentez de déplacer le siège vers
l’avant et vers l’arrière sans utiliser le
levier afin de vous assurer qu’il est
correctement verrouillé. S’il bouge, cela
signifie qu’il n’est pas correctement
verrouillé.
Angle du dossier
Pour incliner le dossier du siège :
1. Penchez-vous légèrement vers l’avant
et soulevez le levier d’inclinaison du
dossier.
2. Adossez-vous au siège, puis réglez le
dossier jusqu’à la position souhaitée.
3. Relâchez le levier et assurez-vous que
le siège est verrouillé sur cette
position. (Le levier DOIT revenir à sa
position d’origine pour que le dossier
de siège soit verrouillé.)
Hauteur du coussin de siège
(siège du conducteur, le cas échéant)
Pour modifier la hauteur du siège, levez
ou abaissez le levier.
• Pour baisser le coussin de siège,
abaissez le levier à plusieurs reprises.
• Pour lever le coussin de siège, tirez le
levier à plusieurs reprises.ODM032002
ODM032003
ODM032004
