Hyundai Santa Fe 2019 Betriebsanleitung (in German)

6-5
Pannenhilfe
6

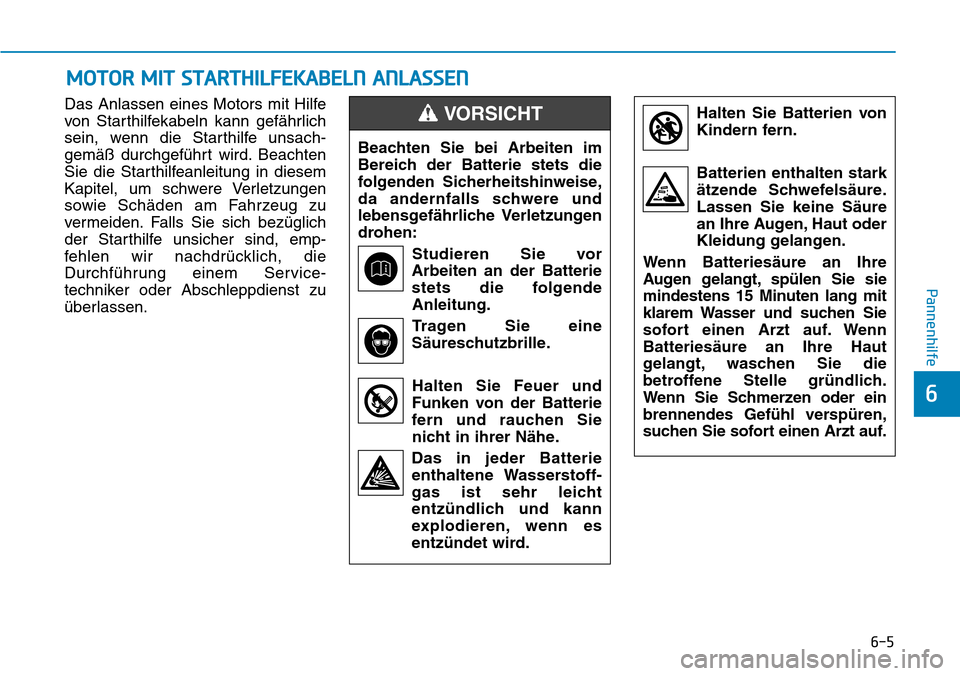

Das Anlassen eines Motors mit Hilfe
von Starthilfekabeln kann gefährlich
sein, wenn die Starthilfe unsach-
gemäß durchgeführt wird. Beachten
Sie die Starthilfeanleitung in diesem
Kapitel, um schwere Verletzungen
sowie Schäden am Fahrzeug zu
vermeiden. Falls Sie sich bezüglich
der Starthilfe unsicher sind, emp-
fehlen wir nachdrücklich, die
Durchführung einem Service-
techniker oder Abschleppdienst zu
überlassen.Beachten Sie bei Arbeiten im
Bereich der Batterie stets die
folgenden Sicherheitshinweise,
da andernfalls schwere und
lebensgefährliche Verletzungen
drohen:
Studieren Sie vor
Arbeiten an der Batterie
stets die folgende
Anleitung.
Tragen Sie eine
Säureschutzbrille.
Halten Sie Feuer und
Funken von der Batterie
fern und rauchen Sie
nicht in ihrer Nähe.
Das in jeder Batterie
enthaltene Wasserstoff-
gas ist sehr leicht
entzündlich und kann
explodieren, wenn es
entzündet wird.VORSICHT
MOTOR MIT STARTHILFEKABELN ANLASSEN
Halten Sie Batterien von
Kindern fern.
Batterien enthalten stark

6-6
Pannenhilfe
So verhindern Sie Beschädigun-
gen Ihres Fahrzeugs:
• Verwenden Sie ausschließlich
eine 12-Volt-Stromversorgung
(Batterie oder Starthilfevor-
richtung), wenn Sie Ihrem
Fahrzeug Starthilfe geben.
• Versuchen Sie nicht, Ihr
Fahrzeug durch Anschieben zu
starten.
Informationen
Eine falsch entsorgte Batterie
kann umwelt- und gesund-
heitsschädliche Auswirkungen
zur Folge haben. Entsorgen
Sie die Batterie gemäß der vor
Ort geltenden Vorschriften
und Bestimmungen.
Vorgehensweise beim
Fremdstart
1. Positionieren Sie die Fahrzeuge
so nah beieinander, dass die
Länge der Starthilfekabel aus-
reicht. Die Fahrzeuge dürfen
einander jedoch nicht berühren.
2. Meiden Sie Lüfter und andere
bewegliche Teile im Motorraum
auch dann, wenn der Motor
abgestellt ist.
3. Schalten Sie alle elektrischen
Verbraucher (Radio, Beleuchtung,
Klimaanlage etc.) ab. Schalten
Sie nach P (Parken, bei Fahrzeug
mit Automatikgetriebe) oder in den
Leerlauf (Fahrzeuge mit Schalt-
getriebe) und ziehen Sie die
Feststellbremsen. Schalten Sie
beide Fahrzeuge aus.
i
ANMERKUNG
•Beim Anheben von Batterien
mit Kunststoffgehäuse kann
durch starken Druck auf das
Gehäuse Batteriesäure aus-
treten. Heben Sie Batterien
mit einer Hebevorrichtung an,
oder halten Sie sie beim
Herausheben mit beiden
Händen an gegenüberlie-
genden Ecken fest.
•Versuchen Sie nicht, Ihr
Fahrzeug mittels Starthilfe zu
starten, wenn die Batterie
eingefroren ist.
•Versuchen Sie NIEMALS, die
Batterie aufzuladen, während
die Batteriekabel angeklemmt
sind.
•Die Elektrik der Zündung
arbeitet mit Hochspannung.
Berühren Sie diese Bauteile
NIEMALS bei laufendem
Motor oder eingeschalteter
Zündung.
•Achten Sie darauf, dass die
Überbrückungskabel (+) und
(-) einander nicht berühren.
Andernfalls kommt es mögli-
cherweise zu Funkenbildung.
•Beim Überbrücken mit
einer schwachen oder ein-
gefrorenen Batterie besteht
die Gefahr, dass die Batterie
birst oder explodiert.
Pb

6-7
Pannenhilfe
6

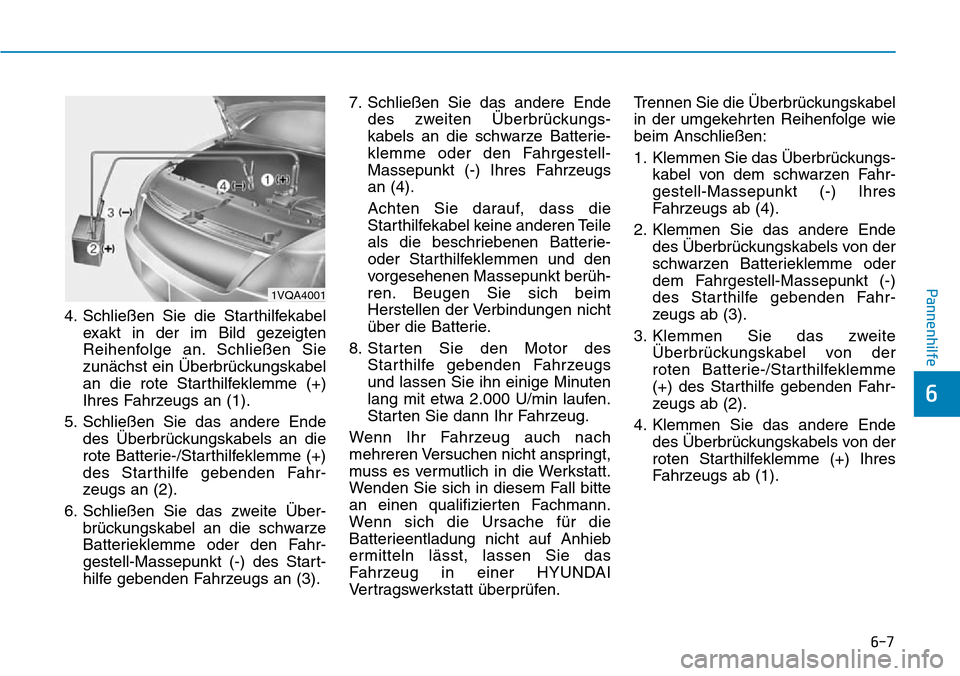

4. Schließen Sie die Starthilfekabel
exakt in der im Bild gezeigten
Reihenfolge an. Schließen Sie
zunächst ein Überbrückungskabel
an die rote Starthilfeklemme (+)
Ihres Fahrzeugs an (1).
5. Schließen Sie das andere Ende
des Überbrückungskabels an die
rote Batterie-/Starthilfeklemme (+)
des Starthilfe gebenden Fahr-
zeugs an (2).
6. Schließen Sie das zweite Über-
brückungskabel an die schwarze
Batterieklemme oder den Fahr-
gestell-Massepunkt (-) des Start-
hilfe gebenden Fahrzeugs an (3).7. Schließen Sie das andere Ende
des zweiten Überbrückungs-
kabels an die schwarze Batterie-
klemme oder den Fahrgestell-
Massepunkt (-) Ihres Fahrzeugs
an (4).
Achten Sie darauf, dass die
Starthilfekabel keine anderen Teile
als die beschriebenen Batterie-
oder Starthilfeklemmen und den
vorgesehenen Massepunkt berüh-
ren. Beugen Sie sich beim
Herstellen der Verbindungen nicht
über die Batterie.
8. Starten Sie den Motor des
Starthilfe gebenden Fahrzeugs
und lassen Sie ihn einige Minuten
lang mit etwa 2.000 U/min laufen.
Starten Sie dann Ihr Fahrzeug.
Wenn Ihr Fahrzeug auch nach
mehreren Versuchen nicht anspringt,
muss es vermutlich in die Werkstatt.
Wenden Sie sich in diesem Fall bitte
an einen qualifizierten Fachmann.
Wenn sich die Ursache für die
Batterieentladung nicht auf Anhieb
ermitteln lässt, lassen Sie das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen.Trennen Sie die Überbrückungskabel
in der umgekehrten Reihenfolge wie
beim Anschließen:
1. Klemmen Sie das Überbrückungs-
kabel von dem schwarzen Fahr-
gestell-Massepunkt (-) Ihres
Fahrzeugs ab (4).
2. Klemmen Sie das andere Ende
des Überbrückungskabels von der
schwarzen Batterieklemme oder
dem Fahrgestell-Massepunkt (-)
des Starthilfe gebenden Fahr-
zeugs ab (3).
3. Klemmen Sie das zweite
Überbrückungskabel von der
roten Batterie-/Starthilfeklemme
(+) des Starthilfe gebenden Fahr-
zeugs ab (2).
4. Klemmen Sie das andere Ende
des Überbrückungskabels von der
roten Starthilfeklemme (+) Ihres
Fahrzeugs ab (1).
1VQA4001

6-8
Pannenhilfe
Wenn die Kühlmitteltemperatur-
anzeige eine Ãœberhitzung anzeigt,
die Leistung nachlässt oder laute
Klopf- oder Klingelgeräusche hörbar
sind, ist möglicherweise der Motor
überhitzt. Ergreifen Sie in diesem
Fall folgende Maßnahmen:
1. Halten Sie das Fahrzeug an der
nächsten sicheren Stelle abseits
der Straße an.
2. Schalten Sie nach P (Parken, bei
Fahrzeug mit Automatikgetriebe)
bzw. in den Leerlauf (bei Fahrzeug
mit Schaltgetriebe/
Automatikgetriebe) und ziehen
Sie die Feststellbremse. Wenn die
Klimaanlage eingeschaltet ist,
schalten Sie sie ab.
3. Stellen Sie den Motor ab, wenn
Kühlmittel ausläuft oder Dampf
unter der Motorhaube austritt.
Öffnen Sie die Motorhaube erst,
wenn kein Kühlmittel und kein
Dampf mehr austritt. Wenn kein
sichtbarer Kühlmittelverlust fest-
stellbar ist und kein Dampf austritt,
lassen Sie den Motor laufen und
prüfen Sie, ob der Kühlerlüfter
läuft. Wenn der Lüfter nicht läuft,
stellen Sie den Motor ab.4. Prüfen Sie den Kühler, die
Schläuche und den Unterboden
des Fahrzeugs auf austretendes
Kühlmittel. (Wenn die Klimaanlage
in Betrieb war, ist es normal, dass
beim Anhalten kaltes Wasser aus
der Klimaanlage läuft.)
5. Wenn Motorkühlmittel austritt,
stellen Sie sofort den Motor ab.
Ferner empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden.
WENN DER MOTOR ZU HEIß WIRD
Halten Sie bei laufen-
dem Motor Abstand
zu sich bewegenden
Teilen (Kühlerlüfter,
Antriebsriemen etc.).
Andernfalls drohen
schwere Verletzun-
gen.
VORSICHT
Nehmen Sie
NIEMALS den Kühler-
verschlussdeckel ab,
solange Motor und
Kühler noch heiß
sind. Andernfalls kann heißes
Kühlmittel oder heißer Wasser-
dampf unter hohem Druck
austreten und schwere Verlet-
zungen verursachen.
Stellen Sie den Motor ab und
warten Sie bis er abgekühlt ist.
Seien Sie beim Abnehmen
des Kühlerverschlussdeckels
äußerst vorsichtig. Umwickeln
Sie ihn mit einem dicken Lap-
pen und drehen Sie ihn gegen
den Uhrzeigersinn bis zum
ersten Anschlag. Treten Sie
zurück und warten Sie, bis der
Druck aus dem Kühlsystem
entwichen ist. Wenn Sie sicher
sind, dass der Druck vollständig
entwichen ist, drücken Sie den
mit einem dicken Lappen
umwickelten Verschlussdeckel
nieder und schrauben ihn
gegen den Uhrzeigersinn ab.
VORSICHT

6-9
Pannenhilfe
6

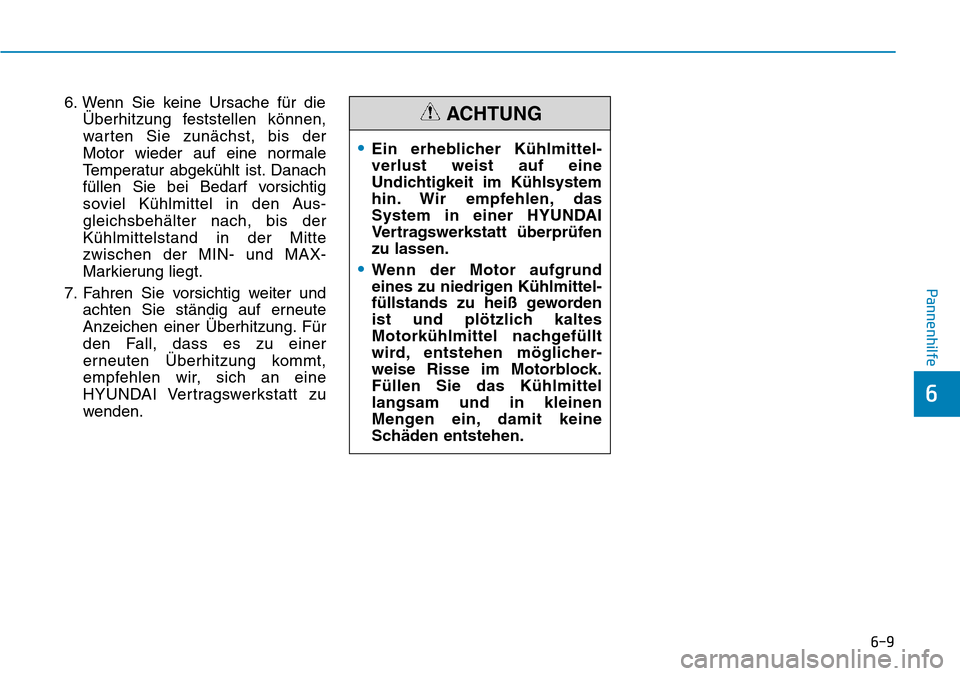

6. Wenn Sie keine Ursache für die
Überhitzung feststellen können,
warten Sie zunächst, bis der
Motor wieder auf eine normale
Temperatur abgekühlt ist. Danach
füllen Sie bei Bedarf vorsichtig
soviel Kühlmittel in den Aus-
gleichsbehälter nach, bis der
Kühlmittelstand in der Mitte
zwischen der MIN- und MAX-
Markierung liegt.
7. Fahren Sie vorsichtig weiter und
achten Sie ständig auf erneute
Anzeichen einer Überhitzung. Für
den Fall, dass es zu einer
erneuten Ãœberhitzung kommt,
empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden.
•Ein erheblicher Kühlmittel-
verlust weist auf eine
Undichtigkeit im Kühlsystem
hin. Wir empfehlen, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen
zu lassen.
•Wenn der Motor aufgrund
eines zu niedrigen Kühlmittel-
füllstands zu heiß geworden
ist und plötzlich kaltes
Motorkühlmittel nachgefüllt
wird, entstehen möglicher-
weise Risse im Motorblock.
Füllen Sie das Kühlmittel
langsam und in kleinen
Mengen ein, damit keine
Schäden entstehen.
ACHTUNG

6-10
Pannenhilfe

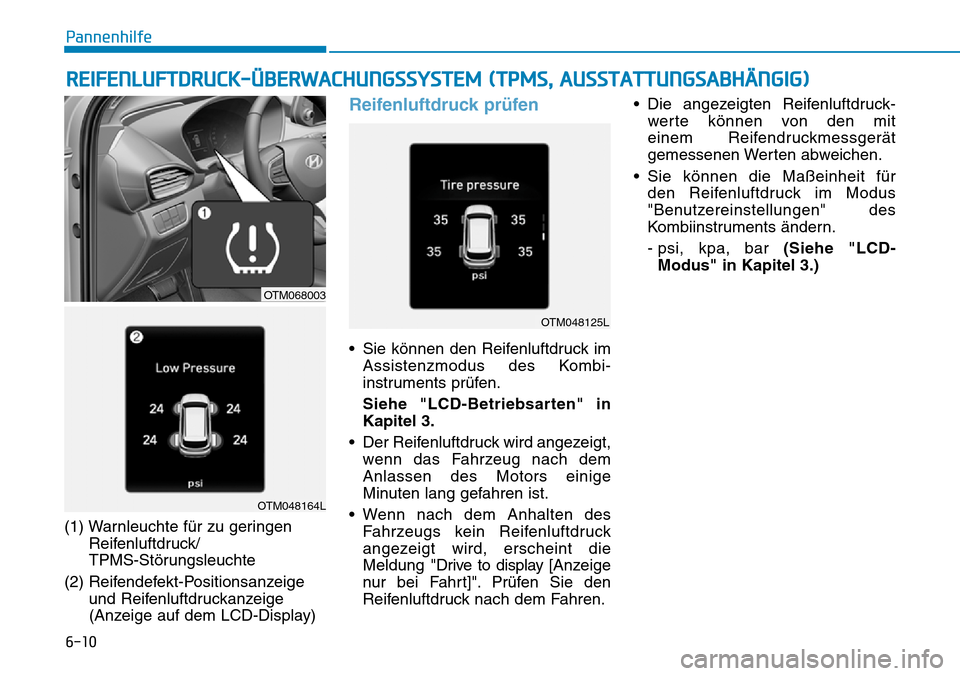

(1) Warnleuchte für zu geringen
Reifenluftdruck/
TPMS-Störungsleuchte
(2) Reifendefekt-Positionsanzeige
und Reifenluftdruckanzeige
(Anzeige auf dem LCD-Display)
Reifenluftdruck prüfen
• Sie können den Reifenluftdruck im
Assistenzmodus des Kombi-
instruments prüfen.
Siehe "LCD-Betriebsarten" in
Kapitel 3.
• Der Reifenluftdruck wird angezeigt,
wenn das Fahrzeug nach dem
Anlassen des Motors einige
Minuten lang gefahren ist.
• Wenn nach dem Anhalten des
Fahrzeugs kein Reifenluftdruck
angezeigt wird, erscheint die
Meldung "Drive to display [Anzeige
nur bei Fahrt]". Prüfen Sie den
Reifenluftdruck nach dem Fahren.• Die angezeigten Reifenluftdruck-
werte können von den mit
einem Reifendruckmessgerät
gemessenen Werten abweichen.
• Sie können die Maßeinheit für
den Reifenluftdruck im Modus
"Benutzereinstellungen" des
Kombiinstruments ändern.
- psi, kpa, bar(Siehe "LCD-
Modus" in Kapitel 3.)
REIFENLUFTDRUCK-ÜBERWACHUNGSSYSTEM (TPMS, AUSSTATTUNGSABHÄNGIG)
OTM068003
OTM048164L
OTM048125L

6-11
Pannenhilfe
6

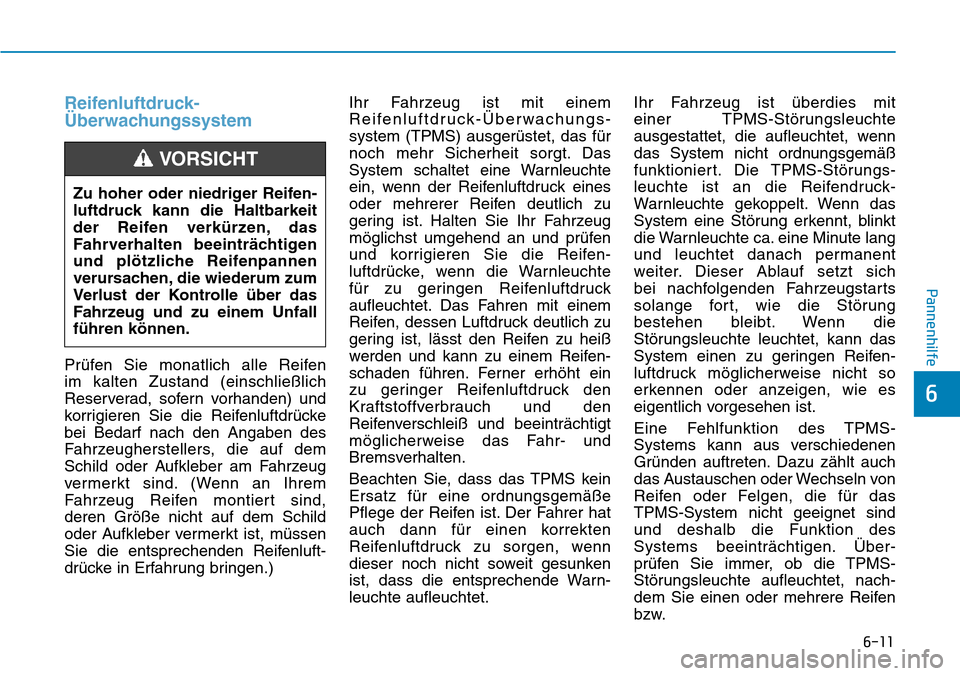

Reifenluftdruck-
Ãœberwachungssystem
Prüfen Sie monatlich alle Reifen
im kalten Zustand (einschließlich
Reserverad, sofern vorhanden) und
korrigieren Sie die Reifenluftdrücke
bei Bedarf nach den Angaben des
Fahrzeugherstellers, die auf dem
Schild oder Aufkleber am Fahrzeug
vermerkt sind. (Wenn an Ihrem
Fahrzeug Reifen montiert sind,
deren Größe nicht auf dem Schild
oder Aufkleber vermerkt ist, müssen
Sie die entsprechenden Reifenluft-
drücke in Erfahrung bringen.)Ihr Fahrzeug ist mit einem
Reifenluftdruck-Ãœberwachungs-
system (TPMS) ausgerüstet, das für
noch mehr Sicherheit sorgt. Das
System schaltet eine Warnleuchte
ein, wenn der Reifenluftdruck eines
oder mehrerer Reifen deutlich zu
gering ist. Halten Sie Ihr Fahrzeug
möglichst umgehend an und prüfen
und korrigieren Sie die Reifen-
luftdrücke, wenn die Warnleuchte
für zu geringen Reifenluftdruck
aufleuchtet. Das Fahren mit einem
Reifen, dessen Luftdruck deutlich zu
gering ist, lässt den Reifen zu heiß
werden und kann zu einem Reifen-
schaden führen. Ferner erhöht ein
zu geringer Reifenluftdruck den
Kraftstoffverbrauch und den
Reifenverschleiß und beeinträchtigt
möglicherweise das Fahr- und
Bremsverhalten.
Beachten Sie, dass das TPMS kein
Ersatz für eine ordnungsgemäße
Pflege der Reifen ist. Der Fahrer hat
auch dann für einen korrekten
Reifenluftdruck zu sorgen, wenn
dieser noch nicht soweit gesunken
ist, dass die entsprechende Warn-
leuchte aufleuchtet.Ihr Fahrzeug ist überdies mit
einer TPMS-Störungsleuchte
ausgestattet, die aufleuchtet, wenn
das System nicht ordnungsgemäß
funktioniert. Die TPMS-Störungs-
leuchte ist an die Reifendruck-
Warnleuchte gekoppelt. Wenn das
System eine Störung erkennt, blinkt
die Warnleuchte ca. eine Minute lang
und leuchtet danach permanent
weiter. Dieser Ablauf setzt sich
bei nachfolgenden Fahrzeugstarts
solange fort, wie die Störung
bestehen bleibt. Wenn die
Störungsleuchte leuchtet, kann das
System einen zu geringen Reifen-
luftdruck möglicherweise nicht so
erkennen oder anzeigen, wie es
eigentlich vorgesehen ist.
Eine Fehlfunktion des TPMS-
Systems kann aus verschiedenen
Gründen auftreten. Dazu zählt auch
das Austauschen oder Wechseln von
Reifen oder Felgen, die für das
TPMS-System nicht geeignet sind
und deshalb die Funktion des
Systems beeinträchtigen. Über-
prüfen Sie immer, ob die TPMS-
Störungsleuchte aufleuchtet, nach-
dem Sie einen oder mehrere Reifen
bzw. Zu hoher oder niedriger Reifen-
luftdruck kann die Haltbarkeit
der Reifen verkürzen, das
Fahrverhalten beeinträchtigen
und plötzliche Reifenpannen
verursachen, die wiederum zum
Verlust der Kontrolle über das
Fahrzeug und zu einem Unfall
führen können.
VORSICHT

6-12
Pannenhilfe

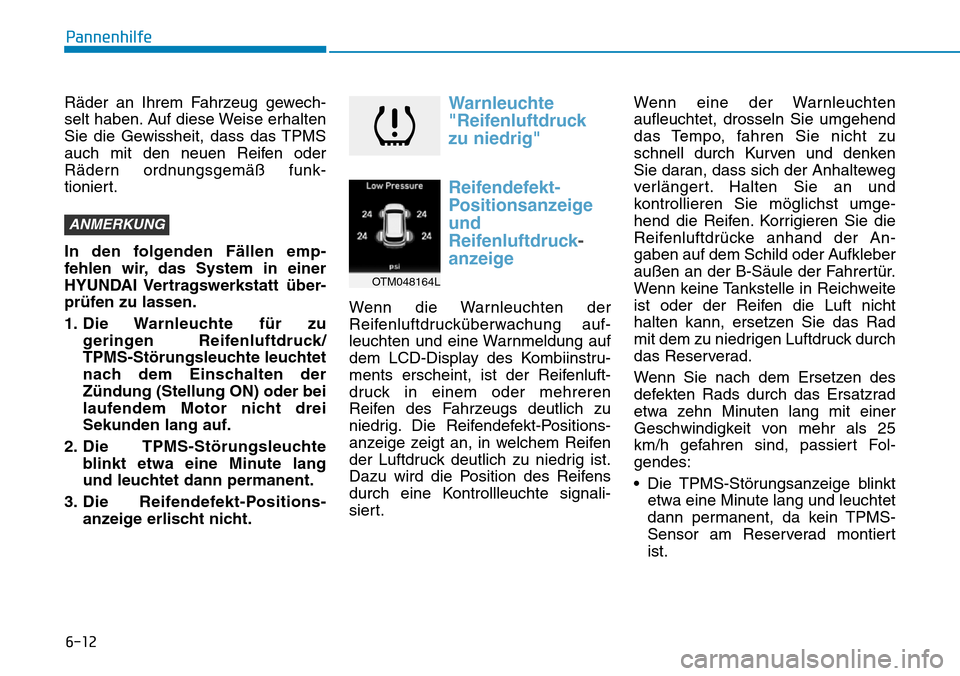

Räder an Ihrem Fahrzeug gewech-
selt haben. Auf diese Weise erhalten
Sie die Gewissheit, dass das TPMS
auch mit den neuen Reifen oder
Rädern ordnungsgemäß funk-
tioniert.
In den folgenden Fällen emp-
fehlen wir, das System in einer
HYUNDAI Vertragswerkstatt über-
prüfen zu lassen.
1. Die Warnleuchte für zu
geringen Reifenluftdruck/
TPMS-Störungsleuchte leuchtet
nach dem Einschalten der
Zündung (Stellung ON) oder bei
laufendem Motor nicht drei
Sekunden lang auf.
2. Die TPMS-Störungsleuchte
blinkt etwa eine Minute lang
und leuchtet dann permanent.
3. Die Reifendefekt-Positions-
anzeige erlischt nicht.
Warnleuchte
"Reifenluftdruck
zu niedrig"
Reifendefekt-
Positionsanzeige
und
Reifenluftdruck-
anzeige
Wenn die Warnleuchten der
Reifenluftdrucküberwachung auf-
leuchten und eine Warnmeldung auf
dem LCD-Display des Kombiinstru-
ments erscheint, ist der Reifenluft-
druck in einem oder mehreren
Reifen des Fahrzeugs deutlich zu
niedrig. Die Reifendefekt-Positions-
anzeige zeigt an, in welchem Reifen
der Luftdruck deutlich zu niedrig ist.
Dazu wird die Position des Reifens
durch eine Kontrollleuchte signali-
siert.Wenn eine der Warnleuchten
aufleuchtet, drosseln Sie umgehend
das Tempo, fahren Sie nicht zu
schnell durch Kurven und denken
Sie daran, dass sich der Anhalteweg
verlängert. Halten Sie an und
kontrollieren Sie möglichst umge-
hend die Reifen. Korrigieren Sie die
Reifenluftdrücke anhand der An-
gaben auf dem Schild oder Aufkleber
außen an der B-Säule der Fahrertür.
Wenn keine Tankstelle in Reichweite
ist oder der Reifen die Luft nicht
halten kann, ersetzen Sie das Rad
mit dem zu niedrigen Luftdruck durch
das Reserverad.
Wenn Sie nach dem Ersetzen des
defekten Rads durch das Ersatzrad
etwa zehn Minuten lang mit einer
Geschwindigkeit von mehr als 25
km/h gefahren sind, passiert Fol-
gendes:
• Die TPMS-Störungsanzeige blinkt
etwa eine Minute lang und leuchtet
dann permanent, da kein TPMS-
Sensor am Reserverad montiert
ist.
ANMERKUNG
OTM048164L

6-13
Pannenhilfe
6
Das Reserverad ist nicht mit
einem Reifenluftdrucksensor
ausgerüstet.
TPMS-Störungs-
leuchte
(Reifendrucküber-
wachung)
Bei einer Störung des Reifenluft-
druck-Ãœberwachungssystems blinkt
etwa eine Minute lang die TPMS-
Störungsleuchte und leuchtet dann
permanent.
Wir empfehlen, das System in einer
HYUNDAI Vertragswerkstatt über-
prüfen zu lassen.
Bei einer TPMS-Fehlfunktion
leuchtet die Reifendefekt-Posi-
tionsanzeige auch dann nicht auf,
wenn der Luftdruck eines Reifens
zu niedrig ist.
ANMERKUNG
ANMERKUNG
Im Winter oder bei niedrigen
Temperaturen kann die TPMS-
Warnleuchte aufleuchten, wenn
der Reifenluftdruck bei warmem
Wetter auf den empfohlenen
Wert korrigiert wurde. Das
bedeutet nicht, dass eine
Fehlfunktion der Reifenluft-
drucküberwachung (TPMS) vor-
liegt. Vielmehr verursacht die
tiefere Temperatur eine Druck-
minderung.
Wenn Sie Ihr Fahrzeug aus
einem warmen Gebiet in ein
kaltes Gebiet oder aus einem
kalten Gebiet in ein warmes
Gebiet fahren oder wenn die
Außentemperatur höher oder
tiefer ist, sollten Sie den
Reifenluftdruck prüfen und auf
den vorgegeben Wert kor-
rigieren.
ACHTUNG
Schäden durch zu niedrigen
Druck
Ein deutlich zu niedriger
Reifenluftdruck macht das
Fahrzeug instabil und führt
möglicherweise zum Verlust der
Kontrolle über das Fahrzeug
und zu verlängerten Brems-
wegen.
Längeres Fahren mit zu
geringem Reifenluftdruck kann
zur Ãœberhitzung der Reifen und
zu Reifenschäden führen.
VORSICHT

6-14
Pannenhilfe

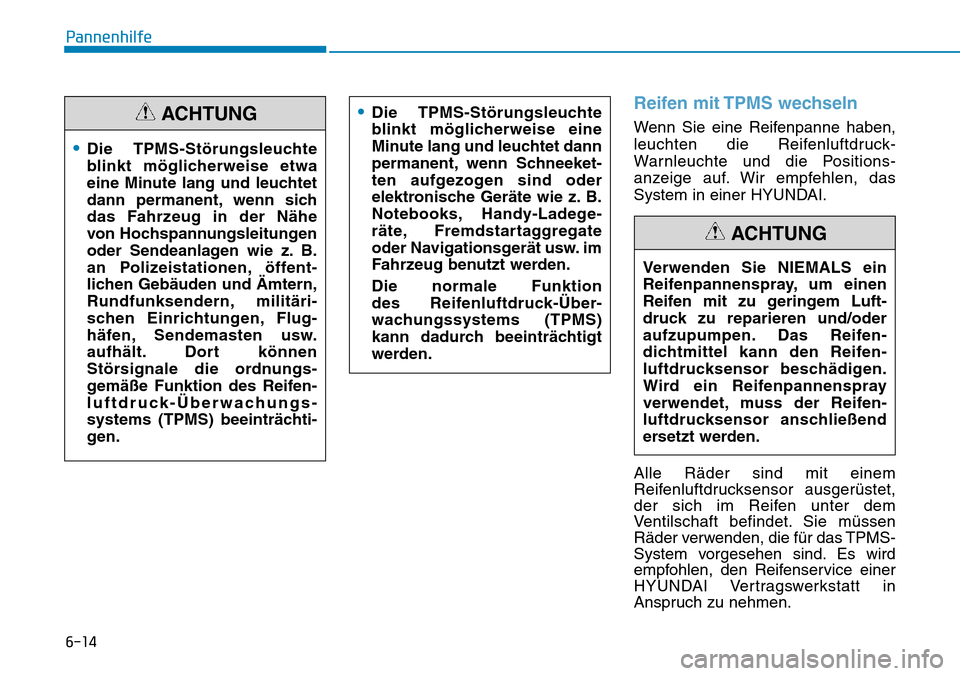

Reifen mit TPMS wechseln
Wenn Sie eine Reifenpanne haben,
leuchten die Reifenluftdruck-
Warnleuchte und die Positions-
anzeige auf. Wir empfehlen, das
System in einer HYUNDAI.
Alle Räder sind mit einem
Reifenluftdrucksensor ausgerüstet,
der sich im Reifen unter dem
Ventilschaft befindet. Sie müssen
Räder verwenden, die für das TPMS-
System vorgesehen sind. Es wird
empfohlen, den Reifenservice einer
HYUNDAI Vertragswerkstatt in
Anspruch zu nehmen.
•Die TPMS-Störungsleuchte
blinkt möglicherweise etwa
eine Minute lang und leuchtet
dann permanent, wenn sich
das Fahrzeug in der Nähe
von Hochspannungsleitungen
oder Sendeanlagen wie z. B.
an Polizeistationen, öffent-
lichen Gebäuden und Ämtern,
Rundfunksendern, militäri-
schen Einrichtungen, Flug-
häfen, Sendemasten usw.
aufhält. Dort können
Störsignale die ordnungs-
gemäße Funktion des Reifen-
luftdruck-Ãœberwachungs-
systems (TPMS) beeinträchti-
gen.
ACHTUNG
Verwenden Sie NIEMALS ein
Reifenpannenspray, um einen
Reifen mit zu geringem Luft-
druck zu reparieren und/oder
aufzupumpen. Das Reifen-
dichtmittel kann den Reifen-
luftdrucksensor beschädigen.
Wird ein Reifenpannenspray
verwendet, muss der Reifen-
luftdrucksensor anschließend
ersetzt werden.
ACHTUNG
•Die TPMS-Störungsleuchte
blinkt möglicherweise eine
Minute lang und leuchtet dann
permanent, wenn Schneeket-
ten aufgezogen sind oder
elektronische Geräte wie z. B.
Notebooks, Handy-Ladege-
räte, Fremdstartaggregate
oder Navigationsgerät usw. im
Fahrzeug benutzt werden.
Die normale Funktion
des Reifenluftdruck-Ãœber-
wachungssystems (TPMS)
kann dadurch beeinträchtigt
werden.
