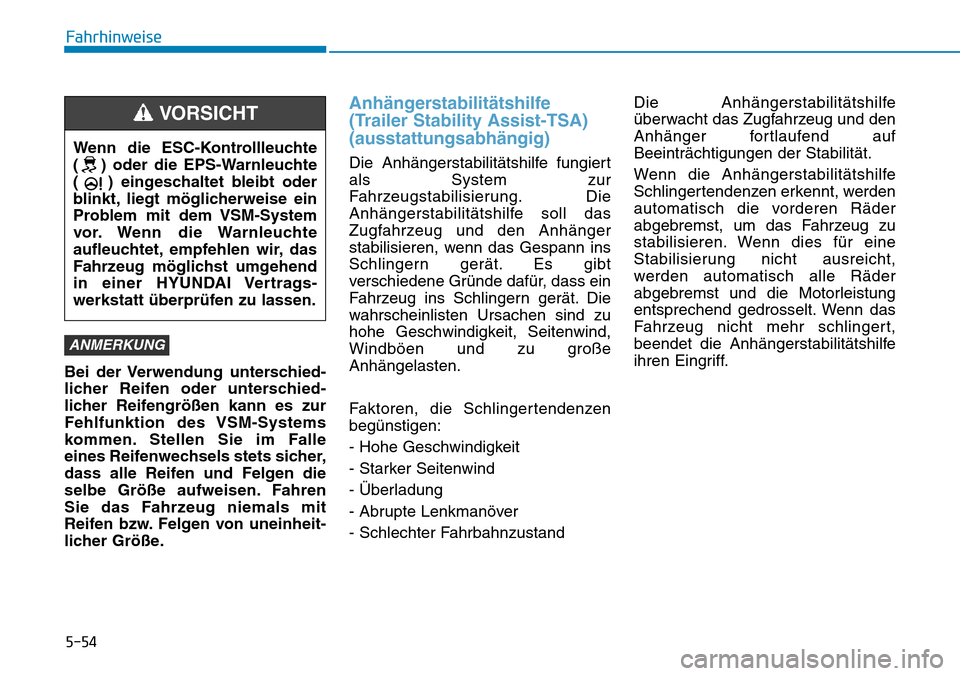

5-54
Fahrhinweise
Bei der Verwendung unterschied-
licher Reifen oder unterschied-
licher Reifengrößen kann es zur
Fehlfunktion des VSM-Systems
kommen. Stellen Sie im Falle
eines Reifenwechsels stets sicher,
dass alle Reifen und Felgen die
selbe Größe aufweisen. Fahren
Sie das Fahrzeug niemals mit
Reifen bzw. Felgen von uneinheit-
licher Größe.
Anhängerstabilitätshilfe
(Trailer Stability Assist-TSA)
(ausstattungsabhängig)
Die Anhängerstabilitätshilfe fungiert
als System zur
Fahrzeugstabilisierung. Die
Anhängerstabilitätshilfe soll das
Zugfahrzeug und den Anhänger
stabilisieren, wenn das Gespann ins
Schlingern gerät. Es gibt
verschiedene Gründe dafür, dass ein
Fahrzeug ins Schlingern gerät. Die
wahrscheinlisten Ursachen sind zu
hohe Geschwindigkeit, Seitenwind,
Windböen und zu große
Anhängelasten.
Faktoren, die Schlingertendenzen
begünstigen:
- Hohe Geschwindigkeit
- Starker Seitenwind
- Überladung
- Abrupte Lenkmanöver
- Schlechter FahrbahnzustandDie Anhängerstabilitätshilfe
überwacht das Zugfahrzeug und den
Anhänger fortlaufend auf
Beeinträchtigungen der Stabilität.
Wenn die Anhängerstabilitätshilfe
Schlingertendenzen erkennt, werden
automatisch die vorderen Räder
abgebremst, um das Fahrzeug zu
stabilisieren. Wenn dies für eine
Stabilisierung nicht ausreicht,
werden automatisch alle Räder
abgebremst und die Motorleistung
entsprechend gedrosselt. Wenn das
Fahrzeug nicht mehr schlingert,
beendet die Anhängerstabilitätshilfe
ihren Eingriff.
ANMERKUNG
Wenn die ESC-Kontrollleuchte
( ) oder die EPS-Warnleuchte
( ) eingeschaltet bleibt oder
blinkt, liegt möglicherweise ein
Problem mit dem VSM-System
vor. Wenn die Warnleuchte
aufleuchtet, empfehlen wir, das
Fahrzeug möglichst umgehend
in einer HYUNDAI Vertrags-
werkstatt überprüfen zu lassen.
VORSICHT

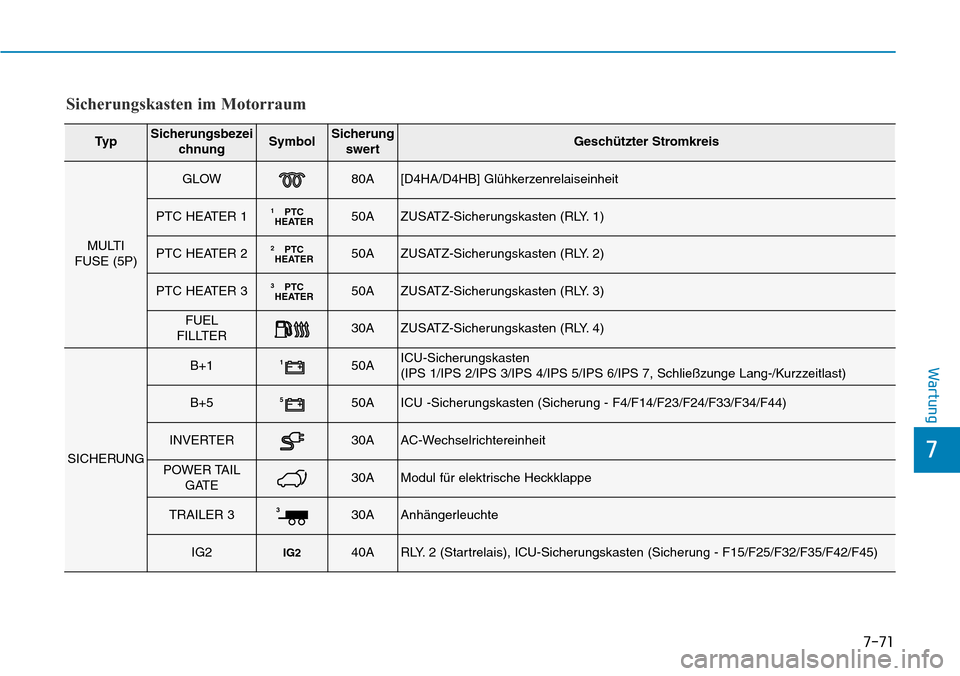

7-71
7
Wartung
Sicherungskasten im Motorraum
Ty pSicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
MULTI
FUSE (5P)
GLOW80A[D4HA/D4HB] Glühkerzenrelaiseinheit
PTC HEATER 1PTC
HEATER150AZUSATZ-Sicherungskasten (RLY. 1)
PTC HEATER 2PTC
HEATER250AZUSATZ-Sicherungskasten (RLY. 2)
PTC HEATER 3PTC
HEATER350AZUSATZ-Sicherungskasten (RLY. 3)
FUEL
FILLTER30AZUSATZ-Sicherungskasten (RLY. 4)
SICHERUNG
B+1150AICU-Sicherungskasten
(IPS 1/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7, Schließzunge Lang-/Kurzzeitlast)
B+5550AICU -Sicherungskasten (Sicherung - F4/F14/F23/F24/F33/F34/F44)
INVERTER30AAC-Wechselrichtereinheit
POWER TAIL
GATE30AModul für elektrische Heckklappe
TRAILER 3330AAnhängerleuchte
IG2IG240ARLY. 2 (Startrelais), ICU-Sicherungskasten (Sicherung - F15/F25/F32/F35/F42/F45)

7-74
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
SENSOR 1S110A[D4HA/D4HB/G4KJ/G4KE] Kraftstoffpumpenrelais
[G6DC] Kraftstoffpumpe, Einspritzventil Nr. 1/2/3/4/5/6
DCU 2DCU 220A[D4HA/D4HB] Dosiersteuergerät
A/CON 1A/C110A[D4HA/D4HB] Klimakompressorrelais
WIPER FRT 1125AScheibenwischer-Hauptrelais
TCU 2T210A[D4HA/D4HB/G6DC] TCM,
Getriebestufenschalter
ECU 3E310AECM/PCM
B/A HORN15AEinbruchalarmrelais, Hupenrelais
HORN15AHupenrelais
TRAILER 1115AANHÄNGERLEUCHTE (Europa)
FUEL PUMPFUEL PUMP20AKraftstoffpumpenrelais
ECU 1E120AECM/PCM
ECU 2E220A[G4KE] Einspritzventil Nr. 1/2/3/4
[G6DC] PCM

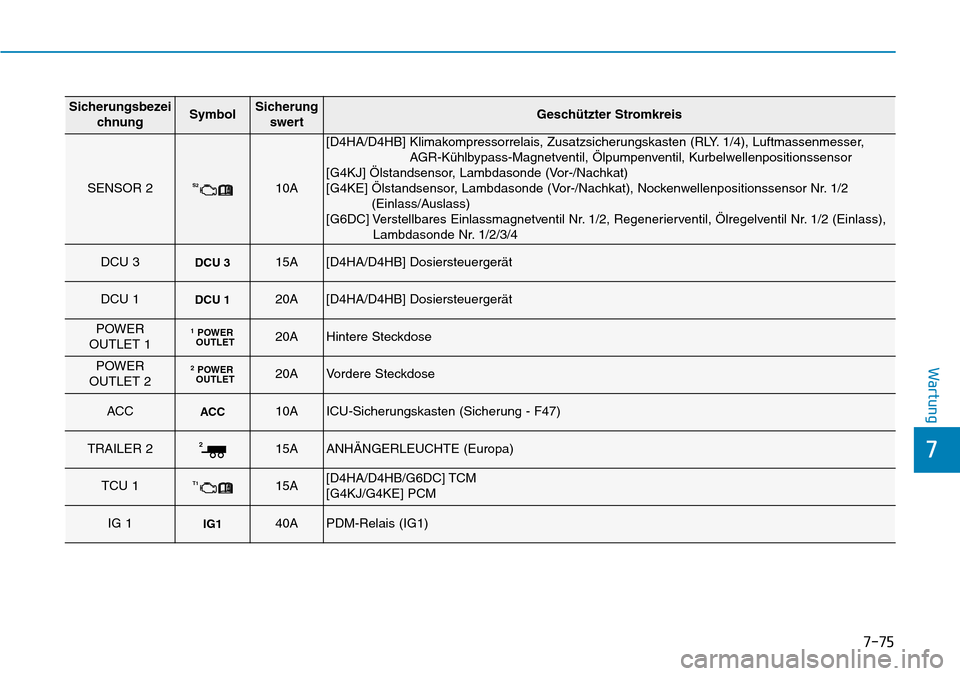

7-75
7
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
SENSOR 2S210A
[D4HA/D4HB] Klimakompressorrelais, Zusatzsicherungskasten (RLY. 1/4), Luftmassenmesser,
AGR-Kühlbypass-Magnetventil, Ölpumpenventil, Kurbelwellenpositionssensor
[G4KJ] Ölstandsensor, Lambdasonde (Vor-/Nachkat)
[G4KE] Ölstandsensor, Lambdasonde (Vor-/Nachkat), Nockenwellenpositionssensor Nr. 1/2
(Einlass/Auslass)
[G6DC] Verstellbares Einlassmagnetventil Nr. 1/2, Regenerierventil, Ölregelventil Nr. 1/2 (Einlass),
Lambdasonde Nr. 1/2/3/4
DCU 3DCU 315A[D4HA/D4HB] Dosiersteuergerät
DCU 1DCU 120A[D4HA/D4HB] Dosiersteuergerät
POWER
OUTLET 11POWER
OUTLET20AHintere Steckdose
POWER
OUTLET 22POWER
OUTLET20AVordere Steckdose
ACCACC10AICU-Sicherungskasten (Sicherung - F47)
TRAILER 2215AANHÄNGERLEUCHTE (Europa)
TCU 1T115A[D4HA/D4HB/G6DC] TCM
[G4KJ/G4KE] PCM
IG 1IG140APDM-Relais (IG1)
